Keil uVision4使用说明
Keil uVision4使用说明
Keil uVision4使用说明一、RealView MDK 的安装步骤 (1)二、J-link的使用 (2)1. 安装J-link驱动 (2)2. JLINK仿真器在Keil uVision4下的配置与使用 (3)三、M3-LINK仿真器使用说明书 (7)1. 仿真器的驱动安装 (7)2. M3-LINK仿真器在Keil uVision4下的配置与使用 (10)四、芯片型号的判定： (16)五、安装流明诺瑞驱动库 (17)Keil uVision4使用说明软件地址：\\192.168.1.5\刻盘\工具软件\EXP-M3\开发环境4.20一、RealView MDK 的安装步骤将安装文件拷贝到电脑根目录下，然后双击图标，如图所示：注意：去掉属性里的只读选项。
一直点Next，选择默认路径即可。
出现以下图标后随便输，直至安装完成。
说明：安装完成以后，必须先更新流明诺瑞驱动库才能使用软件二、J-link的使用1.安装J-link驱动第一步：找到并打开“J-LINK驱动”文件夹，双击运行可执行文件Setup_JLinkARM_V408l.exe，出现如下界面：第二步：点击Yes，后面出现的对话框一直Next即可，安装目录选择默认的路径C：盘下即可，如下图所示：第三步：安装完成后，用USB电缆把仿真器与开发板连接上后，在我的电脑设备管理器的通用串行总线控制器下能找到J-link driver。
如下图所示：右击我的电脑，依次点击管理、设备管理器、通用串行总线控制器即可查看。
安装完成后显示的驱动信息2.JLINK仿真器在Keil uVision4下的配置与使用第一步：（1）确保仿真器的驱动已经正确安装。
（2）确认开发环境Keil uVision4软件已经安装并可以使用。
第二步：进入到附带的“Keil工程\EXP-LM3S811”文件夹下，参考这个针对EXP-LM3S811板卡的工程设置进行其它工程的设置。
Keil Uvision4基本操作教程
Keil_uvision4基本使用教程1.创建工程1）首先创建一个空文件夹（如下图所示），把工程文件存放在该文件夹下。
图1.新建文件夹2）打开Keil uVision4软件菜单“project‐>New uVision Project”,如下图所示。
依次点击弹出如图3所示对话框。
图2.新建工程3）在图3所示1中建立的文件夹，并填写项目名称后点击保存。
弹对话框中，依次选择图出器件选择对话框如图4所示。
图3.命名新工程4）在图4中，选择器件“Atmel‐>AT89C51”，点击“OK”，弹出如图5所示拷贝Startup对话框。
图4.器件选择对话框5）在图5中点进入如图6所击“否”，示的项目界面。
图5.拷贝Startup对话框。
图6.项目界面6）如图7所示此时回到新建文件夹下，可以看到的工程文件。
图7.工程文件夹2.创建并编辑源文件1）如图8所示菜单“File‐>New”，新建，依次点击源文件如图9所示。
图8.新建源文件2）在图9所示的源文件编辑窗口中输入源代码。
点击保存按钮，弹出如图10所示的保存对话框。
图9.编辑源文件3）图11在图10中，件的名称。
注意，一定保证文件的后输入源文缀名为“.c”。
此时，如所示，源文件编辑窗口中的关键字变为蓝色。
图10.保存源文件图11.C文件下的编辑状态4）如图12中，如图13所打开添加源文件对话框示。
图12.文件窗口打开添加源5）在图13中，保存好的C文如图14所选择刚刚件并点击添加。
添加后的工程界面示。
其中在项目栏中的“Source Group1”节点下方出现刚刚添加的源文件。
图13.添加源文件窗口图14.添加了源文件的工程界面3.编译源文件1）如图15所置窗口如图16所示。
其中，在“Target”选项示，打开设页中，如图中蓝色背景字体所示，设置单片机工作的晶振设置为12MHz。
频率。
这里图15.打开设置对话框图16.项目设置对话框2）如图17所示，在“Output”选项页选）“Create中使能（勾HEX File”选项。
Keil uVision4集成开发环境安装及使用介绍
Keil uVision4集成开发环境安装及使用介绍1 概述Keil uVision4 IDE是基于Windows的开发平台，包含一个高效的编译器、一个项目管理器和一个MAKE工具。
uVision4支持所有的Keil C51工具，包括C 编译器、宏汇编器、连接/定位器、目标代码到HEX的转换器。
●Windows应用程序uVision4是一个集成开发环境，它把项目管理，源代码编辑，程序调试等集成到一个功能强大的环境中。
●C51美国标准优化C交叉编译器从C源代码产生可重定位的目标文件。
●A51宏汇编器从8051汇编源代码产生可重定位的目标文件。
●BL51连接/重定位器组合由C51和A51产生的可重定位的目标文件，生成绝对目标文件。
●LIB51库管理器组合目标文件，生成可以被连接器使用的库文件。
●OH51目标文件到HEX格式的转换器从绝对目标文件创建Intel HEX格式文件。
●RTX-51实时操作系统简化了复杂和对时间要求敏感的软件项目。
2 Keil uVision4集成开发环境的安装Keil uVision4集成开发环境的安装与破解。
在配套光盘的“05.安装软件\ Keil C51 v9.06”文件夹下找到“Keil.C51.V9.06.exe”文件，双击该文件启动安装，出现如图1所示的安装界面。
图1 Keil C软件安装界面点击界面中【Next】按键，出现如图2所示的软件安装许可协议界面。
图2 软件许可协议勾选其中的【I agree to all the terms of the preceding Licence Agreement】选项，点击界面中的【Next】按键，出现如图3所示的软件安装路径选择界面。
图3 选择安装路径选择合适的软件安装路径后，点击界面中的【Next】按键，出现如图4所示的用户信息输入界面。
图4 用户信息输入界面填写完全用户信息后，点击【Next】按键，出现如图5所示的软件安装进程界面。
Keil uVision4 第一个工程的建立和环境设置

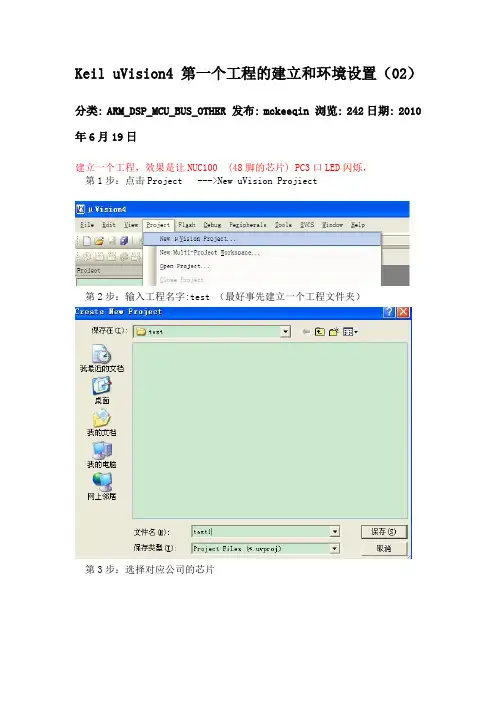

Keil uVision4 第一个工程的建立和环境设置（02）分类: ARM_DSP_MCU_BUS_OTHER 发布: mckeeqin 浏览: 242日期: 2010年6月19日建立一个工程，效果是让NUC100 (48脚的芯片) PC3口LED闪烁，第1步：点击Project --->New uVision Projiect第2步：输入工程名字:test （最好事先建立一个工程文件夹）第3步：选择对应公司的芯片第4步：点击“是”，添加启动代码段第5步：新建一个文档，输入如下代码（注 main的返回值是int型），并保存文件为test1.c 到工程文件夹下，然后添加到本工程下，效果如下图第6步：把厂家提供的基本驱动程序添加到工程中，下面四个文件夹一起复制到test工程文件夹下，并在test工程文件夹下，新建两个文件夹分别命名为list和obj（分别用于放置编译过程中产生的文件，这样工程编译后，工程文件夹下才不会显的乱七八糟），效果如下面第二个图所示。
第7步：为工程建立2个相应的文件夹，并分别命名为“nuc”和“gpio”用于放置相应的库文件，然后把工程名Target 1重新命名为“test”, 源文件夹命名为“main”。
（命名的方法是选中文件夹，按下F2键）效果如下图第二张第8步：分别右击“nuc”文件夹和“gpio”文件夹,选择“Add Files to Group...”把相应的库文件添加到相应文件夹下面，效果如下图第二张所示，（这里添加的仅仅是.c文件，至于.h文件在编译时自动添加其中），好，完成此步后，整个工程文件建立完毕，下面几步就是设置编译环境的参数了。
第9步：右击工程文件名“test”,选择“Options for Target ...”进入设置复合选项卡。
第10步：在"Target"选项卡内需要改动的部分是时钟第11步：在“Output”选项卡内需要改动的部分1是：左击“Select Folder for ...”然后在弹出的对话框中选择在第6步建立的“obj”文件夹即可。
uVision4使用入门
1. 建立一个新的工程 执行“保存”后，会弹出一个对话框，选择CPU类型，找到并选中
“Atmel”下的AT89C51。
1. 建立一个新的工程 选择CPU确定后，会弹出一个对话框，
“是否要把标准8051的启动代码添加到工程文件？” 对于汇编语言，选“否”； 对于C语言，一般选“否”；如果用某些增强功能需要初始化配置 时，选“是”。 至此，一个名为“test”的空白Keil C51 工程建立。
(2)添加源程序到工程中 在选择文件对话框中先选择
文件类型为 “C Source file (*.c)” ，对话框将出现刚保存的文件 “test.C”，选择“test.C”，再按一 下 “Add ”按钮，最后按一下 “Close ”按钮退出添加。
这时，源文件“test.C”已经 出现在项目窗口“Source Group 1”文件夹内，单击左边的 “+ ”展 开后查看。
寄存器窗口 命令窗口
汇编窗口
源程序窗口 其它窗口
(1).变量观察窗口
单击工具栏的
图标右边 ，可开启3个变量观察窗口。
①在Locals标签页，自动显示局部变量的名称和数值。
②在Watch标签页，双击 <double-click or F2 add>， 输入要观察的变量名称， 回车后显示该变量的值。
(2). I/O端口 执行“Peripherals|I/O-Ports|Port 0”，会弹出P0端口界面。
P0锁存器 P0引脚
值
为1，单 击可改变。
(3). 串行口 执行“Peripherals|Serial”，会 弹出串行口界面。
(4). 定时器 执行 “Peripherals|Timer|Timer0”， 会弹出定时器0界面。
keil_μVision4使用详解教程
KeilμVision4使用详解zxmh6前言单片机开发中除必要的硬件外，同样离不开软件，我们写的汇编语言源程序要变为 CPU 可以执行的机器码有两种方法，一种是手工汇编，另一种是机器汇编，目前已极少使用手工汇编的方法了。
机器汇编是通过汇编软件将源程序变为机器码，用于 MCS-51 单片机的汇编软件有早期的A51，随着单片机开发技术的不断发展，从普遍使用汇编语言到逐渐使用高级语言开发，单片机的开发软件也在不断发展，Keil软件是目前最流行开发MCS-51系列单片机的软件，这从近年来各仿真机厂商纷纷宣布全面支持 Keil 即可看出。
Keil 提供了包括 C 编译器、宏汇编、连接器、库管理和一个功能强大的仿真调试器等在内的完整开发方案，通过一个集成开发环境（uVision）将这些部份组合在一起。
运行 Keil 软件需要 Pentium 或以上的 CPU， 16MB或更多 RAM、 20M 以上空闲的硬盘空间、 WIN98、 NT、 WIN2000、 WINXP 等操作系统。
掌握这一软件的使用对于使用 51 系列单片机的爱好者来说是十分必要的，如果你使用 C 语言编程，那么 Keil几乎就是你的不二之选（目前在国内你只能买到该软件、而你买的仿真机也很可能只支持该软件），即使不使用 C 语言而仅用汇编语言编程，其方便易用的集成环境、强大的软件仿真调试工具也会令你事半功倍。
我们将通过一些实例来学习 Keil软件的使用，在这一部份我们将学习如何输入源程序，建立工程、对工程进行详细的设置，以及如何将源程序变为目标代码。
图 1 所示电路图使用AT89C51 单片机作为主芯片，这种单片机性属于 MCS-51 系列，其内部有 4K的 FLASH ROM,可以反复擦写，非常适于做实验。
AT89C51的P1引脚上接8个发光二极管，P3.2~P3.4 引脚上接 4 个按钮开关，我们的第一个任务是让接在 P1 引脚上的发光二极管依次循环点亮。
uVision4使用入门汇编
工程创建与设置
12行有语法错误
湖南理工学院信息与通信工程学院电子信息教研室制作
uvision_4使用指南
在µVision_4下调试程序
1. 进入仿真状态
单击工具栏的
图标，进入仿真状态。仿真是为了检测程序运
行是否符合预想的结果。
进入仿真状态后，界面划分为多个窗口。除源程序窗口固定位置外
，其它窗口可以任意放在不同位置。
uvision_4使用指南
工程创建与设置
4. 编译与汇编
单击Keil C51工具栏的
图标，编译或汇编当前源程序。其
结果会显示在输出窗口内。如果是“0 Error(s)，0Warning(s).”，就表示
程序语法上没有问题；如果存在错误或警告，会指出出错在第几行，双
击指出错误，则有 指向错误行。
编译或汇编会生成 HEX 格式的程序文件“test.hex”，该文件可以被
湖南理工学院信息与通信工程学院电子信息教研室制作
uvision_4使用指南
在µVision_4下调试程序
汇编窗口
寄存器窗口
源程序窗口
命令窗口
其它窗口
湖南理工学院信息与通信工程学院电子信息教研室制作
uvision_4使用指南
在µVision_4下调试程序
(1).变量观察窗口
单击工具栏的
图标右边 ，可开启3个变量观察窗口。
uvision_4使用指南 Keil uVision在调试程序，软件仿真方面也有很强大的功能，既可
以调试C语言程序，也可以调试汇编语言程序。 Keil C51 V9.00 即09年发布的最新版本uVision 4，比以前的版本外
观改变比较大，界面感觉舒服一些。 安装的方法和普通软件差不多，这里就不做介绍了。
Keil C51 μVision4的使用说明
Keil C51 μVision4的使用Keil C51 μVision4是美国Keil Software公司出品的51系列兼容单芯片C语言整合发展环境(Integrated Development Environment, IDE)，与汇编语言相比，C语言在功能上、架构性、可讀性、可维护性上有明显的优势，因而易学易用。
用过汇编语言后再使用C语言來开发，会更加体会深刻。
目前最新的版本是C51 Version 9.00 Release，也就是所谓的μVision4。
Keil C51软件提供丰富的函數库和功能强大的除错工具，及全窗口界面。
另外重要的一点，只要看一下编译后生成的汇编语言代码，就能体会到Keil C51生成的目标代码效率非常之高，多數语句生成的汇编语言代码很紧凑，容易理解。
在开发大型软件时更能体现高级语言的便利与优势。
Keil C51 μVision4较之前的版本，新增了下面几个功能：多重的监控和弹性的窗口管理系统。
系统查看器(System Viewer) - 显示设备周边缓存器的讯息。
除错恢復检视(Debug Restore Views) - 建立和储存多重除错窗口设计。
多项目工作区(Multi-Project Workspace) - 与许多项目简化工作。
源码和解组译連结(Source and Disassembly Linking) - 解组译窗口和源码窗口完全同步使程序除错和光标导航较容易。
内存窗口固定(Memory Window Freeze) - 储存目前内存窗口检视允许容易在不同的点及时比较。
设备模拟- 更新支持很多新设备(例如Infineon XC88x，SiLABS C8051Fxx，Atmel SAM7/9和从Luminary, NXP, and Toshiba 來的Cortex M3 MCUs)。
支持硬件除错转接器(Support for Hardware debug adapters) - 包括ADI。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Keil uVision4使用说明
一、RealView MDK 的安装步骤 (1)
二、J-link的使用 (2)
1. 安装J-link驱动 (2)
2. JLINK仿真器在Keil uVision4下的配置与使用 (3)
三、M3-LINK仿真器使用说明书 (7)
1. 仿真器的驱动安装 (7)
2. M3-LINK仿真器在Keil uVision4下的配置与使用 (10)
四、芯片型号的判定： (16)
五、安装流明诺瑞驱动库 (17)
Keil uVision4使用说明
软件地址：\\192.168.1.5\刻盘\工具软件\EXP-M3\开发环境4.20
一、RealView MDK 的安装步骤
将安装文件拷贝到电脑根目录下，然后双击图标，
如图所示：
注意：去掉属性里的只读选项。
一直点Next，选择默认路径即可。
出现以下图标后随便输，直至安装完成。
说明：安装完成以后，必须先更新流明诺瑞驱动库才能使用软件
二、J-link的使用
1.安装J-link驱动
第一步：找到并打开“J-LINK驱动”文件夹，双击运行可执行文件Setup_JLinkARM_V408l.exe，出现如下界面：
第二步：点击Yes，后面出现的对话框一直Next即可，安装目录选择默认的路径C：盘下即可，如下图所示：
第三步：安装完成后，用USB电缆把仿真器与开发板连接上后，在我的电脑设备管理器的通用串行总线控制器下能找到J-link driver。
如下图所示：右击我的电脑，依次点击管理、设备管理器、通用串行总线控制器即可查看。
安装完成后显示的驱动信息
2.JLINK仿真器在Keil uVision4下的配置与使用
第一步：
（1）确保仿真器的驱动已经正确安装。
（2）确认开发环境Keil uVision4软件已经安装并可以使用。
第二步：进入到附带的“Keil工程\EXP-LM3S811”文件夹下，参考这个针对EXP-LM3S811板卡的工程设置进行其它工程的设置。
双击运行TIMER_SECOND.uvproj工程，出现下图所示的窗口，见下图：
标签，弹出如下图所示的对话框：
分别进入Debug标签和Utilities标签，进行如下设置:
第三步：点击上图图中红框后的Settings，检查J-LINK连接是否成功。
第四步：上图所示表示连接成功，下面对Utilities进行设置：
第五步：Flash 大小添加
在上图中点击Setting进入如下对话框，点击add 添加
所有的配置均要点击“OK”来保存配置
之后进入点击download即可
三、M3-LINK仿真器使用说明书
1.仿真器的驱动安装
将M3-LINK仿真器用USB方口线与PC相连，会自动弹出驱动安装向导，选择手动安装。
详细操作步骤如下图一、二所示：
图一
图二
选择驱动程序所在的目录，即选择与本文一起附带了的“Luminary_FTDI_Driver-2_04_16”文件夹即可。
如下图三所示：
图三
如果弹出警告，选择“仍然继续”，继续安装驱动程序；如没有弹出提示则跳过此步骤。
如下图四所示：
图四
安装完成后，完成找到新硬件向导。
如下图五所示：
图五
再重复进行三次步骤1）到4）, 完成双虚拟串口驱动程序的安装。
2.M3-LINK仿真器在Keil uVision4下的配置与使用
确保仿真器的驱动已经正确安装。
确认开发环境Keil uVision4软件已经安装并可以使用。
进入到附带的“Keil工程\EXP-LM3S811”文件夹下，参考这个针对EXP-LM3S811板卡的工程设置进行其它工程的设置。
双击运行TIMER_SECOND.uvproj工程，出现下图所示的窗口，见图六：
图六
使用M3-LINK仿真器必须要进行如下的配置，左键点击图六中的红框圈中的标签，弹出如下图七所示的对话框：《软件的版本不一样，选择的不一样。
4.2版本
的见附录》
图七
分别进入Debug标签和Utilities标签，进行如下设置，见图八和图九和图十：
图八
点击图八中红框后的“Setting”，弹出下图九所示的对话框，进行如下的设置（特别注意红框中的Clock的设置，不可过大）：
图九
图十
上述的配置工作完成后，点击图十左下角的“OK”，完成使用M3-LINK仿真器下载前的配置工作。
编译一下工程，确保没有错误。
然后，直接下载程序到开发板（工程的配置已经做好）。
即点击Load字样的图标，或者选择Flash->Download菜单，见下图十一和图十二：（注：需要本公司的EXP-LM3S811开发板）
图十一（程序下载方式一）
图十二（程序下载方式二）
确保相关的跳线帽均已跳上（可参考CPU板卡的原理图进行设置，按一下CPU 板上的复位键（RESET）即可。
四、芯片型号的判定：
（1）、第一行指出了器件的型号，如下图，该型号为：LM3S9B90。
（2）、第二行的前7个字符指出了温度、封装、速度和版本。
如下图，该器件为工业温度等级（I），100脚LQFP封装（QC），80MHz（80），版本C0（C0）的芯片。
2、对于C5版本的LM3S9B96芯片使用MDK下载程序的时候请先安装：MDK-ARM_TI_Stellaris_AddOn.EXE补丁程序（在软件的安装目录下有一个“C5版本芯片补丁”）。
五、安装流明诺瑞驱动库
驱动库安装步骤：
第一步：将PDL-LM3S-6734MDK文件夹下的Luminary文件夹拷贝到“C:\Keil\ARM\INC”目录下，若弹出“确认文件夹替换”的对话框，请选择“全部”。
第二步：将PDL-LM3S-6734MDK文件夹下的driverLib.lib文件拷贝到“C:\Keil\ARM\RV31\LIB\Luminary”目录下，若弹出“确认文件替换”的对话框，请选择“是”，即将原先工程模板中的文件DriverLib.lib替换成为PDL-LM3S-6734MDK文件夹下的文件driverLib.lib。
通过上面一些步骤驱动库更新就完成了。
