汽车空调抽真空如何进行
抽真空工艺流程
抽真空工艺流程抽真空工艺流程主要应用于多种领域，包括但不限于制冷设备、热力工程、半导体制造、化工生产等。
下面以制冷设备的抽真空工艺为例来详细说明其基本流程：1.**准备工作**：-确保待抽真空的系统（如空调或冰箱的制冷循环系统）已经完成焊接、检查无泄漏，并且内部清洁干燥。
-连接真空泵：将专用的真空表和真空泵通过合适的接口与系统的高低压侧连接，确保所有接口处密封良好。
2.**初步排气阶段**：-打开系统中的高压阀和低压阀，启动真空泵，开始对整个制冷系统进行初步排气。
-在此过程中，要密切关注真空表读数，确保真空度逐步上升。
3.**深度抽真空**：-当真空度达到一定水平后（例如低于-0.1MPa），继续保持抽真空状态一段时间，通常建议至少维持20至30分钟以上，以便尽可能地排除系统内的不凝性气体（如空气、氮气等）以及水分。
4.**检测与确认**：-在持续抽真空的过程中，可以通过观察真空度是否稳定在设定值并保持较长时间不变来判断系统内气体是否被有效排出。
-可采用水银柱式真空计、电离真空计或者复合真空计等多种测量工具监测真空度。
5.**关闭与充注制冷剂**：-抽真空完成后，关闭真空泵和压力表阀门，然后迅速用封口钳或特殊方法封住管路，防止空气重新进入系统。
-验证系统真空度合格后，按照规定的程序向系统内充注制冷剂。
6.**再次检查**：-充注制冷剂前，有时需要再次短暂抽真空，确保系统内部完全无氧、无湿气，为制冷剂提供最佳的工作环境。
-完成上述步骤后，按照相关标准和操作规程继续后续的调试、运行和维护工作。
注意：不同领域的抽真空工艺流程可能会有细微差异，具体操作应根据行业规范和设备制造商的指导手册来进行。
变频空调安装抽真空步骤
变频空调安装抽真空步骤第一步：准备工作在开始抽真空之前，需要进行一些准备工作。
首先，确保空调系统的所有部件，如室内机、室外机、铜管和电源线等都已正确安装好。
检查所有的阀门和接头，确保它们紧密并牢固。
同时，清除所有的防护盖和保护膜，以免影响真空抽取的效果。
第二步：连接真空泵接下来，将真空泵连接到室内机的服务阀和真空泵接头上。
确保所有的接头都已正确连接，并使用专业的工具或扳手将其紧固。
然后，将真空泵的排气口连接到通风管道或排污管道上，以便排除泵出的气体和湿度。
第三步：打开阀门打开室内机和室外机的服务阀门，并确保它们处于开启状态。
然后打开真空泵的电源，启动真空泵。
此时，空调系统的高压端和低压端都会与真空泵相连。
第四步：抽取真空等待一段时间，让真空泵运行一段时间，并抽取空调系统中的空气和水分。
通常，抽取真空的时间至少应为15-30分钟。
第五步：检查真空度在抽取真空的过程中，可以使用真空表来监测真空度。
真空表应连接到室内机的真空阀上，并显示真空度的数值。
通常，变频空调系统的真空度应达到500微米汞柱（500 microns Hg）以下才算合格。
第六步：关闭阀门当真空度达到要求后，可以关闭室内机和室外机的服务阀门。
然后关闭真空泵的电源，停止真空泵的运行。
同时，拆下真空泵的连接管，并将阀门和接头盖好，以防止空气和水分进入系统。
第七步：确认真空度待空调系统停止抽真空后，再次使用真空表检查系统的真空度。
确保真空度保持稳定在500微米汞柱以下的合格范围内，且没有明显的泄漏。
第八步：充注制冷剂当确认系统的真空度合格后，可以开始进行制冷剂的充注工作。
这个过程需要使用专业的充注工具和称量仪器，按照空调系统的额定制冷剂量进行充注。
第九步：检查系统运行待制冷剂充注完毕后，重新开启室内机和室外机的服务阀门，并接通电源开启空调系统。
观察系统运行情况，确保室内机和室外机运行正常，并通过温度计和压力表等工具检查系统的制冷效果和参数是否在正常范围内。
汽车空调抽空充氟作业
统； ④当油面到达规定刻度时，立即关闭辅
助阀门； ⑤将软管与歧管压力表组连接，打开高
压手动阀，启动真空泵，先对高压软管抽真空， 然后打开辅助阀门对系统抽真空，以便排除随油 进入系统的空气。此时，冷冻油在高压侧，但在 系统运行后，冷冻油就会回压缩机。
真空吸入法添加冷冻油管路连接
1-低压表 2-高压表 3-高压手动阀 4-回气门 5-排气口 6-辅助阀 7-高压管路8-真空泵 9-低压手动阀10-油杯
时，应选择在通风良好处进行排放，以避免工作场所人员的危险。同时，制冷剂也不 要靠近火焰，以免产生对人体有害的物质。
（3）拆开制冷系统后，要及时的加盖或包扎密封，防止空气中的潮气或杂质 进入。
（4）拧紧或拧松螺纹接头时，为避免部件的损坏应同时使用两把扳手。
3．操作步骤
1、传统回收法
用表阀将空调制冷系统中的制冷剂引入回收到储液瓶。其中，高压软管连接系 统的高压侧，低压软管连接系统的低压侧，中间软管连接φ6Omm×l安装空调系统时，会有一定量的空气和水分进入系统，将导致 膨胀阀发生冰堵、冷凝器温度升高和系统零部件发生腐蚀等现象。因此 ，须对系统进行抽真空操作，然后才能充注制冷剂。抽真空的目的是把 系统中的空气和水分排出。
歧管压力表的使用方法如下： （1）高压手动阀(HI)和低压手动阀(LO)同时关闭，可对高、低压侧压力进行检测
注意：加注制冷剂之前要确定空调系统是否泄漏 主要有以下常见检漏方法
观察法检漏 肥皂泡沫检漏 电子检漏仪检漏 染料示踪法检漏 真空法检漏 加压法检漏
空调抽真空标准
空调抽真空标准空调抽真空是空调安装、维修中非常重要的一个环节，它直接影响到空调的制冷、制热效果和使用寿命。
因此，对于空调抽真空的标准要求，我们有必要进行深入的了解和学习。
首先，空调抽真空的标准要求包括以下几个方面：1. 抽真空时间，一般来说，空调抽真空的时间应该在30分钟以上。
这个时间可以根据空调的型号和规格进行适当调整，但是一定要保证真空抽取的彻底和充分。
2. 抽真空压力，在抽取真空的过程中，需要保证真空压力达到一定的标准。
一般来说，真空压力应该在50Pa以下，这样才能确保空调内部的杂质和水分得到充分的清除。
3. 抽真空设备，为了保证抽真空的效果和质量，需要选择合适的抽真空设备。
这些设备应该具备稳定的抽真空能力和精准的真空度显示，以及符合相关的安全标准和规定。
4. 检测真空效果，在抽取真空完成后，需要进行真空度的检测，以确保真空度达到标准要求。
这可以通过真空度计等专业设备进行检测，也可以通过观察真空泵的工作状态和声音来初步判断真空度是否合格。
在实际操作中，我们需要严格按照空调抽真空的标准要求来进行操作，以确保抽取真空的效果和质量。
只有这样，才能保证空调的正常运行和使用效果。
在进行空调抽真空的过程中，还需要注意以下几点：1. 操作人员的技术水平，空调抽真空是一个技术活，需要由经过专业培训和具备相关证书的人员来进行操作。
操作人员需要熟悉抽真空的标准要求和操作规程，以确保抽取真空的效果和质量。
2. 安全措施，在进行空调抽真空的过程中，需要严格遵守相关的安全规定和操作规程，确保操作过程中不发生意外和事故。
同时，需要正确使用个人防护装备，保护好自己的人身安全。
3. 环境条件，在进行空调抽真空的过程中，需要选择一个相对干净、通风良好的环境进行操作，以确保真空抽取的效果和质量。
总之，空调抽真空是空调安装、维修中非常重要的一个环节，它直接关系到空调的使用效果和寿命。
因此，我们需要严格按照空调抽真空的标准要求进行操作，并且注意操作人员的技术水平、安全措施和环境条件，以确保抽取真空的效果和质量。

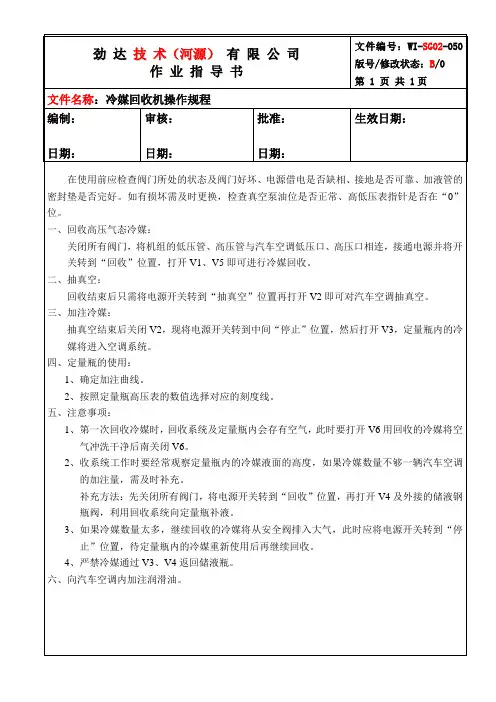

冷媒回收机操作规程
二、抽真空：
回收结束后只需将电源开关转到“抽真空”位置再打开V2即可对汽车空调抽真空。
三、加注冷媒：
抽真空结束后关闭V2，现将电源开关转到中间“停止”位置，然后打开V3，定量瓶内的冷媒将进入空调系统。
补充方法：先关闭所有阀门，将电源开关转到“回收”位置，再打开V4及外接的储液钢瓶阀，利用回收系统向定量瓶补液。
3、如果冷媒数量太多，继续回收的冷媒将从安全阀排入大气，此时应将电源开关转到“停止”位置，待定量瓶内的冷媒重新使用后再继续回收。
4、严禁冷媒通过V3、V4返回储液瓶。
六、向汽车空调内Байду номын сангаас注润滑油。
3如果冷媒数量太多继续回收的冷媒将从安全阀排入大气此时应将电源开关转到停止位置待定量瓶内的冷媒重新使用后再继续回收
在使用前应检查阀门所处的状态及阀门好坏、电源借电是否缺相、接地是否可靠、加液管的密封垫是否完好。如有损坏需及时更换，检查真空泵油位是否正常、高低压表指针是否在“0”位。
一、回收高压气态冷媒：
四、定量瓶的使用：
1、确定加注曲线。
2、按照定量瓶高压表的数值选择对应的刻度线。
五、注意事项：
1、第一次回收冷媒时，回收系统及定量瓶内会存有空气，此时要打开V6用回收的冷媒将空气冲洗干净后南关闭V6。
2、收系统工作时要经常观察定量瓶内的冷媒液面的高度，如果冷媒数量不够一辆汽车空调的加注量，需及时补充。

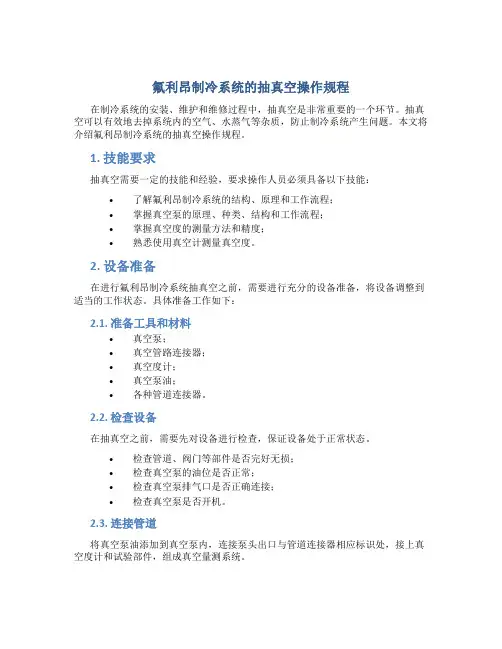

氟利昂制冷系统的抽真空操作规程
氟利昂制冷系统的抽真空操作规程在制冷系统的安装、维护和维修过程中，抽真空是非常重要的一个环节。
抽真空可以有效地去掉系统内的空气、水蒸气等杂质，防止制冷系统产生问题。
本文将介绍氟利昂制冷系统的抽真空操作规程。
1. 技能要求抽真空需要一定的技能和经验，要求操作人员必须具备以下技能：•了解氟利昂制冷系统的结构、原理和工作流程；•掌握真空泵的原理、种类、结构和工作流程；•掌握真空度的测量方法和精度；•熟悉使用真空计测量真空度。
2. 设备准备在进行氟利昂制冷系统抽真空之前，需要进行充分的设备准备，将设备调整到适当的工作状态。
具体准备工作如下：2.1. 准备工具和材料•真空泵；•真空管路连接器；•真空度计；•真空泵油；•各种管道连接器。
2.2. 检查设备在抽真空之前，需要先对设备进行检查，保证设备处于正常状态。
•检查管道、阀门等部件是否完好无损；•检查真空泵的油位是否正常；•检查真空泵排气口是否正确连接；•检查真空泵是否开机。
2.3. 连接管道将真空泵油添加到真空泵内，连接泵头出口与管道连接器相应标识处，接上真空度计和试验部件，组成真空量测系统。
3. 操作步骤经过设备准备，可以开始进行氟利昂制冷系统的抽真空操作。
具体操作步骤如下：3.1. 关闭阀门需要关闭制冷系统的各个阀门，确保真空泵能够抽取整个系统内的空气。
3.2. 连接真空管路根据实际情况，在制冷系统的适当位置接入真空管路，并使用真空管路连接器与真空泵相连。
连接过程中，要注意氟利昂管路的封口，防止泄漏。
3.3. 开始抽真空打开真空泵并开始抽取制冷系统内的空气。
根据系统的大小和运行情况，抽真空的时间也有所不同，通常在20-40分钟左右。
抽真空期间需要记录真空度的变化，确保真空度达到预设标准。
3.4. 测量真空度在抽真空过程中，需要使用真空度计精确测量真空度。
真空度计应该放在氟利昂制冷系统的高点处。
如果真空泵的抽气速度较快，真空度计应该设定相应的量程和采样时间，以免真空泵过早关闭或真空计误差过大影响测量结果。
空调真空泵工作原理
空调真空泵工作原理
空调真空泵工作原理即为利用机械方式将工作流体中的气体抽取出来，形成真空的装置。
其主要原理如下：
1. 轴承和摩擦密封：空调真空泵通过内部的轴承和密封装置来确保机械部分的正常工作。
轴承负责支撑转子并降低转子与壳体之间的摩擦，摩擦密封则避免气体从机械部分泄漏。
2. 转子运动：真空泵内部有一个转子，通常为偏心转子或旋转螺杆。
当电机驱动转子进行旋转时，可产生离心力或螺旋排气效应。
3. 气体被抽出：当转子旋转时，气体会被吸入转子的吸气室内。
有些真空泵具有旋转螺杆，当转子运动时，螺旋放气通道闭合，从而将气体推到排气室。
4. 气体压缩和排出：通过离心力和螺旋排气效应，转子内被吸入的气体被推到排气室。
由于排气室内的体积减小，气体被压缩，增加其压力。
最后，气体通过排气口被排出真空泵。
5. 油封：某些类型的真空泵使用油封来保持转子和壳体之间的密封，防止气体泄漏和污染。
总结起来，空调真空泵主要通过转子的旋转产生离心力或螺旋排气效应，将气体抽取并压缩，最终形成真空。
同时，良好的轴承和密封装置以及油封的使用也是保证真空泵正常工作的重要因素。
空调抽真空标准
空调抽真空标准空调抽真空是空调安装和维修过程中非常重要的一个环节，它直接关系到空调系统的正常运行和使用寿命。
因此，对空调抽真空的标准要求必须严格执行，以确保空调系统的质量和性能。
本文将就空调抽真空的标准进行详细介绍，以帮助空调从业人员正确操作，提高工作效率和服务质量。
首先，空调抽真空的标准要求包括以下几个方面：1. 抽真空设备的选择，应选择品牌可靠、性能稳定的真空泵设备，确保抽真空效果和速度。
2. 真空度要求，在抽真空过程中，要求达到一定的真空度，通常要求在5Pa以下，以确保空调系统内部不含空气和水分，避免对空调系统产生腐蚀和影响制冷效果。
3. 抽真空时间，抽真空的时间一般要求在30分钟以上，确保系统内部的空气和水分充分被抽出，避免对系统产生负面影响。
4. 真空泵操作规范，操作人员应严格按照真空泵的操作说明进行操作，避免因操作不当导致设备损坏或者抽真空效果不理想。
5. 抽真空后的处理，在抽真空完成后，应及时关闭真空泵，进行系统密封，避免因外界空气进入系统而影响真空度。
其次，对于不同类型的空调系统，抽真空的标准要求也有所不同：1. 家用空调，对于家用空调，抽真空的标准要求相对较低，一般真空度要求在10Pa以下即可，抽真空时间在20分钟左右即可。
2. 商用空调，对于商用空调，抽真空的标准要求相对较高，真空度要求在5Pa以下，抽真空时间在30分钟以上。
3. 工业空调，对于工业空调，抽真空的标准要求更高，真空度要求在1Pa以下，抽真空时间在60分钟以上。
最后，空调抽真空的标准是保证空调系统正常运行和使用寿命的重要环节，操作人员在进行抽真空时务必严格按照标准要求进行操作，确保抽真空的效果和质量。
同时，定期对抽真空设备进行检测和维护，保证其性能稳定和可靠性，提高空调系统的使用寿命和性能表现。
综上所述，空调抽真空的标准对于空调系统的正常运行和使用寿命至关重要，操作人员应严格按照标准要求进行操作，确保抽真空的效果和质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
汽车空调抽真空如何进行
核心提示：1，准备工作①表座接入系统；②压缩机高、低压维修阀置于微开位置；⑧表座上高、低压侧手阀置于闭合位置；④拆除真空泵进、排气口护盖，一定要拆除排气口护盖，以免损害真空泵；⑤表座上的中中间软管接在真空泵进口上。
2．系统抽真空①启动真空泵；②打开表座上低压侧手阀，观察连程表针，表针应向下偏摆，略有真空显示...
1，准备工作
①表座接入系统；
②压缩机高、低压维修阀置于微开位置；
⑧表座上高、低压侧手阀置于闭合位置；
④拆除真空泵进、排气口护盖，一定要拆除排气口护盖，以免损害真空泵；
⑤表座上的中中间软管接在真空泵进口上。
2．系统抽真空
①启动真空泵；
②打开表座上低压侧手阀，观察连程表针，表针应向下偏摆，略有真空显示；
⑧约5min后，连程表应达到33. 6kPa，高压表表针应略低于0刻度；
④如高压表指针，不低于0刻度，而且表针又非为挡铁所限位，表明系统内有堵塞，应停止抽真空，排除故障；
⑤观察压力表，如无泄漏，真空最低应在(20. 05～13. 28)kPa；
⑥达不到上述压力时，关闭低压侧手阀，察看连程表指针是否上升；
⑦表针上升说明有真空损失，要查明漏点予以修理；
⑧如无泄漏，继续抽真空，
3．结束抽真空
①抽真空不得少于30min，如时间允许，可再长些；
②抽真空后，关闭表座上高、低压侧手阀；高压侧手阀在检查系统有无堵塞后就应关闭；
⑧关闭真空泵，断开表座上软管，重新装上护盖。
4，系统检测
连程表读数，应在3. 12kPa左右；
②连程表表针的上升在5min内，不得高于25. 4mm，即不得多于3. 4kPa压力；
⑧如系统达不到上述标准，应注入一定量制冷剂，然后检漏；
④检出漏点要放空，抽真空，彻底修理；
⑤系统真空达到要求时，可充制冷剂或进行其他工序。
