机房空调计算
机房空调制冷量计算方法
精心整理机房空调制冷量计算方法精密空调的负荷一般要根据工艺房间的实际余热余温以及状态的变化进行准确计算，但在条件不允许时也可计算，下面介绍两种简便的计算方法：制冷量简便计算方法：方法一：功率及面积法QtQ1Q2Qt=SxpQtSP▪▪▪▪▪▪▪▪▪UPS1-2.KCal=KVA×8601-3.BUT/小时=KVA(UPS容量)×860×3.96×(1-UPS效率)=KVA(UPS容量)×3400(1-UPS效率)例：10KVAUPS一台整机效率85%其散热量计算如下：10KVA×3400×(1-0.85)=5100BTU/小时1英热单位/时（Btu/h）=0.293071瓦（W）IDC机房空调选项计算公式Q=W×0.8×(0.7---0.95)+｛(80---200)×S｝/1000.Q为制冷量，单位KW；W为设备功耗，单位KW；按用户需求暂按110KW;0.8为功率因数；0.7-0.95为发热系数，即有多少电能转化为热能；取0.780-200是每平方米的环境发热量，单位是W;S为机房面积，单位是m2。
根据不同情况确定制冷量情况一（没有对机房设备等情况考察之下）数据室估算：在一个小型的金融机房中，数据设备室通常的面积小于50平方，在数据设备、机房的建筑热量没有确定下来之前，可以按照金融机房通用的估计方法进行机房空调制冷量的预估：500w～例如～例如的共32台1①设备负荷（计算机及机柜热负荷）；②机房照明负荷；③建筑维护结构负荷；④补充的新风负荷；⑤人员的散热负荷等。
⑥其他2：热负荷分析：（1）计算机设备热负荷：Q1=860xPxη1η2η3Kcal/hQ1：计算机设备热负荷P：机房内各种设备总功耗η1：同时使用系数η2：利用系数，η3：负荷工作均匀系数通常，η1η2η3取0.6—0.8之间，本设计考虑容量变化要求较小，取值为0.6。
机房空调制冷量简便计算方法
制冷量简便计算方法：方法一：功率及面积法Qt=Q1+Q2 Qt总制冷量(kw)Q1室内设备负荷(=设备功率X0.8) Q2环境热负荷（=0.18KW/m2X机房面积）方法二：面积法（当只知道面积时）Qt=S x p Qt总制冷量(kw)S 机房面积(m2) P 冷量估算指标精密空调场所冷负荷估算指标电信交换机、移动基站（350-450W/m2）金融机房（500-600W/m2）数据中心（600-800W/m2）计算机房、计费中心、控制中心、培训中心（350-450W/m2）电子产品及仪表车间、精密加工车间（300-350W/m2）保准检测室、校准中心（250-300W/m2）Ups 和电池室、动力机房（300-500W/m2）医院和检测室、生活培养室、洁净室、实验室（200-250W/m2）仓储室（博物馆、图书馆、档案馆、烟草、食品）（150-200W/m2）UPS机房空调选项计算1-1. BTU/小时= KCal×3.96 1-2. KCal= KVA×860 1-3. BUT/小时= KVA(UPS容量)×860×3.96×(1-UPS效率) = KVA(UPS容量)×3400(1-UPS效率) 例：10KVA UPS一台整机效率85%其散热量计算如下：10KVA×3400×(1-0.85)=5100 BTU/小时1英热单位/时（Btu/h）=0.293071瓦（W）IDC机房空调选项计算公式Q=W×0.8×(0.7---0.95)+｛(80---200)×S｝/1000.Q为制冷量，单位KW；W为设备功耗，单位KW；按用户需求暂按110KW; 0.8为功率因数；0.7-0.95为发热系数，即有多少电能转化为热能；取0.780-200是每平方米的环境发热量，单位是W; S为机房面积，单位是m2。
机房空调功率计算
iFFF-r-F-FFF…一扌彳-F-FFF-i - -- F.-F- - - XFFF* ---------------------------------------- FFXF* ""'一冷量单位〉千瓦(kw)—国际单位制，把制冷量统一到功率相同单位，是现在制冷界努力的方向〉大卡(kcal/h) —习惯使用单位，与kw的换算关系为1kcal/h=1.163w 1w=0.86kcal/h1万大卡=11.6千瓦〉冷吨(RT)----1吨0摄氏度的冰在24小时内变成0摄氏度水所吸收的热量。
1 冷吨=3.517kw〉匹(HP)---又称马力、匹马力，即表示输入功率，也常表示制冷量。
表示功率时1HP=0.735KW〉表示制冷量时，实际含义为消耗1HP功率所产生的制冷量1HP - - -2.2KW二制冷量简便计算方法精密空调的负荷一般要根据工艺房间的实际余热余温以及状态的变化进行准确计算，但在条件不允许时也可计算，下面介绍两种简便的计算方法：方法一：功率及面积法Qt=Q1+Q2Qt总制冷量(kw)Q1室内设备负荷(=设备功率X0.8)Q2环境热负荷(=0.18KW/m2X机房面积)方法二：面积法(当只知道面积时)Qt=S x pQt总制冷量(kw)S机房面积(m2)P冷量估算指标三精密空调场所的冷负荷估算指标电信交换机、移动基站(350-450W/m2)金融机房(500-600W/m2)数据中心(600-800W/m2)计算机房、计费中心、控制中心、培训中心( 350-450W/m2) 电子产品及仪表车间、精密加工车间(300-350W/m2)保准检测室、校准中心(250-300W/m2)Ups和电池室、动力机房(300-500W/m2)医院和检测室、生活培养室、洁净室、实验室(200-250W/m2)仓储室(博物馆、图书馆、档案馆、烟草、食品)(150-200W/m2)四其它场所的冷负荷估算指标办公室(160-200W/m2)住宅(220W/m2)火锅店（350-400W/m2 ）服装店（180-170W/m2 ）别墅（180W/m2 ）客厅（160W/m2 ）五ups机房空调选型计算公式1-1. BTU/ 小时=KCal X3.961-2. KCal = KVA X3601-3. BUT/ 小时=KVA（UPS 容量）X860 X3.96 X1-UPS 效率）=KVA（UPS 容量）X3400（1-UPS 效率）例：10KVA UPS 一台整机效率85%其散热量计算如下：10KVA X3400 X（1-0.85）=5100 BTU/ 小时1 英热单位/时（Btu/h ）=0.293071 瓦（W）二、IDC机房空调选型计算公式.Q=W X）.8 X°.7---0.95）+ {（80---200） X5} /1000.Q为制冷量，单位KW;.W为设备功耗，单位KW;按用户需求暂按110KW;.0.8为功率因数；.0.7-0.95为发热系数，即有多少电能转化为热能；取0.7.80-200是每平方米的环境发热量，单位是W;.S为机房面积，单位是m2六根据不同的情况确认制冷量情况一（没有对机房设备等情况考察之下）数据室估算：在一个小型的金融机房中，数据设备室通常的面积小于50平方，在数据设备、机房的建筑热量没有确定下来之前，可以按照金融机房通用的估计方法进行机房空调制冷量的预估：500w〜600w/m2，部分高容量机房达到800w/m2。

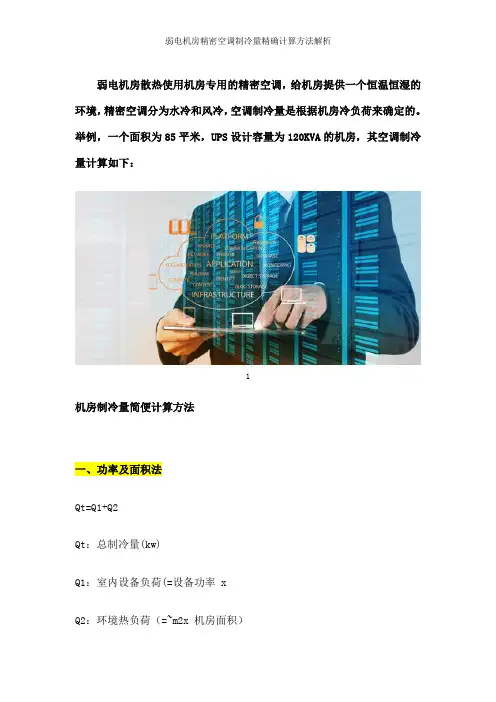

弱电机房精密空调制冷量精确计算方法解析
弱电机房散热使用机房专用的精密空调，给机房提供一个恒温恒湿的环境，精密空调分为水冷和风冷，空调制冷量是根据机房冷负荷来确定的。
举例，一个面积为85平米，UPS设计容量为120KVA的机房，其空调制冷量计算如下：1机房制冷量简便计算方法一、功率及面积法Qt=Q1+Q2Qt：总制冷量(kw)Q1：室内设备负荷(=设备功率 xQ2：环境热负荷（=~m2x 机房面积）因为所有设备均通过UPS供电，所以可根据UPS的功率来确定整个机房的设备负荷。
设计UPS的容量为120KVA，则室内设备冷负荷为：Q1 = 120***=（需要扣除设计时考虑的20%余量）环境冷负荷为：Q2=平方米×85平方米＝则：Qt=Q1+Q2=+=注：电池发热量和UPS的发热量忽略不计。
这样，使用一个制冷量70KW左右的空调就足够了。
为了安全起见，可以使用1+1备份。
2二、面积法（当只知道面积时）Qt=S x pQt：总制冷量(kw)S：机房面积(m2)P：冷量估算指标三、精密空调场所冷负荷估算指标1、电信交换机、移动基站（350-450w/m2）2、金融机房（500-600w/m2）3、数据中心（600-800w/m2）4、计算机房、计费中心、控制中心、培训中心（350-450w/m2）5、电子产品及仪表车间、精密加工车间（300-350w/m2）6、保准检测室、校准中心（250-300w/m2）7、UPS和电池室、动力机房（300-500w/m2）8、医院和检测室、生活培养室、洁净室、实验室（200-250w/m2）9、仓储室、博物馆、图书馆、档案馆、烟草、食品（150-200w/m2）3四、机房制冷量精确计算方法第一步：统计机房主要热量的来源1、设备负荷（IT设备及其它设备热负荷）；2、机房照明负荷；3、建筑围护结构负荷；4、补充的新风负荷；5、人员的散热负荷等；6、其他；第二步：各热量来源热负荷分析1、计算机设备热负荷：Q1=860xPxη1η2η3Kcal/h Q1：计算机设备热负荷；P：机房内各种设备总功耗；η1：同时使用系数；η2：利用系数；η3 ：负荷工作均匀系数通常；η1η2η3取—之间，如考虑容量变化要求较小，则可取值为；42、照明设备热负荷：Q2=CxPKcal/hP：照明设备标定输出功率；C：每输出1W放热量Kcal/hw（白炽灯，口光灯1）根据国家标准《计算站场地技术要求》要求，机房照度应大于2001x，其功耗大约为20W/M2，所以照明功耗可以20W/M2为依据计算；3、人体热负荷：Q3=PxNKcal/hN：机房常有人员数量；P：人体发热量，轻体力工作人员热负荷显热与潜热之和，在室温为21℃和24℃时均为102Kcal；4、围护结构传导热：Q4=KxFx(t1-t2)Kcal/hK：围护结构导热系统普通混凝土为—；F：围护结构面积；t1：机房内内温度℃；t2：机房外的计算温度℃；一般计算中，t1-t2定为10℃计算；5、Q5=860xP2其他热负荷除上述热负荷外，在工作中使用的示波器、电烙铁、吸尘器等也将成为热负荷，由于这些设备功耗小，只粗略根据其输入功率与热功当量之积计算。
信息机房空调配置的计算
信息机房空调配置的计
算
The manuscript was revised on the evening of 2021
信息机房空调配置的计算
计算方法有2种：
方法1：功率及面积法：
Qt=Q1+Q2
Qt=总制冷量（KW）
Q1=室内设备负荷（设备功率*）
Q2=环境热负荷（~㎡*机房面积）
方法2：面积法：（当只知道面积时）
Qt=S*P
Qt=总制冷量
S =机房面积（㎡）
P =冷量估算指标（根据不同用途机房的估算指标选取）
※精密空调场所的冷负荷估算指标
1、电信交换机房、移动基站（300W/㎡左右）
2、数据中心（600w/㎡左右）
3、计算机房、计费中心、控制中心、培训中心（300W/㎡左右）
4、电子产品及仪表车间、精密加工车间（300W/㎡左右）
5、标准检测室、校准中心（250W/㎡左右）
6、UPS和电池室、动力机房（300W/㎡左右）
7、医院和检测室、生化培养室、洁净室、实验室（200W/㎡左右）
8、仓储室（博物馆、图书馆、档案馆、烟草、食品）（200W/㎡左右）※在机房行业中的经验算法：
每平方米需求能量350—500大卡/换算公式1KW=860大卡
按100平方米机房计算。
选择400大卡/平方米
100*400/860=就是说最基本需要50KW的空调
在机房中一般还需要 1+1原则。
那么100平方米机房配2台50KW空调。
机房空调送风量的计算方法
机房空调送风量的计算方法1、新风量机房新风量一般按以下条件确定：（1）卫生要求机房是人员长期停留的空间，新鲜空气量应保证人体健康要求，通常取30～40m3/（h·人）。
（2）保证机房正压要求为了防止外界环境空气渗入机房，干扰室内温湿度或破坏室内空气洁净度，需要用一定量的新风来保持室内正压。
通常室内正压应保持在5～10Pa。
不同窗缝情况下，内外压差为ΔH时，经过窗缝的渗透空气量，也可根据围护结构情况，用每小时的换气次数来确定，见表1。
表1.机房内维持正压时的最小换气次数系统新风量可取上述最大值。
2、机房总送风量G=ΣQ/c p（t N-t s）式中：ΣQ———室内空调总冷负荷（W），包括围护结构、人体、照明和设备散热量（设备散热量由生产厂家的产品样本提供）；t N-t s———送风温差（℃），根据计算机设备对温度波动要求而确定，可见表2。
c p———空气比定压热容kJ/（kg·K），c p=1.01kJ/（kg·K）。
表2.送风温差和换气次数3、冷却机柜送风量在缺乏产品样本所提供的数据时，可按下式计算：G=Q/c p（t x-t s）式中：Q———机柜散热量（W），由产品样本提供；t x———机柜排风温度（℃），锗管元件可取26℃，集成电路可取28～30℃；t s———地板送风口送风温度（℃），金属地板可取17～20℃，木质地板可取16～19℃；（t x-t s）———送风温差（℃），不允许大于15℃；c p———干空气比定压热容[kJ/（kg·K）]，c p=1.01kJ/（kg·K）。
机房空调功率计算
机房空调功率计算机房的空调功率计算是机房设计中非常重要的一项工作。
机房是一个密闭的环境，通常内部有大量的电子设备运行，产生大量的热量。
为了确保机房内的温度和湿度在合适的范围内，需配置适当的空调设备。
首先，我们需要了解机房的热负荷。
机房的热负荷主要包括两部分：一是设备本身的热负荷，即设备运行时产生的热量；二是机房的人员和照明所产生的热负荷。
设备本身的热负荷可以通过以下公式计算：Q1=∑(P×η)其中，Q1为设备本身热负荷（单位：W），P为各设备的额定功率（单位：W），η为设备的功率系数（通常取0.9）。
机房的人员和照明的热负荷可以通过以下公式计算：Q2=n×q其中，Q2为机房的人员和照明的热负荷（单位：W），n为机房内的人数，q为单个人员和照明的热负荷（通常取100-150W/m²）。
得到设备本身的热负荷和机房的人员和照明的热负荷后，两者相加即得到机房的总热负荷：Q=Q1+Q2机房冷却功率的计算公式如下：P=Q/COP其中，P为机房空调的功率（单位：W），COP为机房空调的性能系数（通常取2.5-3.5）。
在实际工程设计中，我们还需要考虑一些额外的因素，如机房的综合能效、冷却系统的效率等。
因此，以上计算只是初步的估算，具体的功率计算还需要结合实际情况进行。
在确定机房空调功率后，我们还需要选择合适的空调设备。
一般来说，机房空调设备应具备以下几个特点：1.能够提供足够的冷却能力，使机房内的温度保持在合适的范围内。
2.具备稳定可靠的性能，能长时间运行并保持稳定的温度。
3.具备高效节能的性能，能够尽可能地降低能耗并减少对环境的影响。
4.具备智能控制的功能，能够根据机房内的热负荷实时调节温度。
在选择空调设备时，我们还需要考虑机房的布局和空调的安装位置，以确保空调设备的冷风能够均匀地分布到机房各个角落。
总结起来，机房空调功率计算是机房设计中非常重要的环节。
通过合理计算机房的热负荷，并选择合适的空调设备，可以确保机房内的温度和湿度在合适的范围内，提供一个良好的工作环境。
机房空调制冷量计算方法
机房空调制冷量计算方法公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]机房空调制冷量计算方法精密空调的负荷一般要根据工艺房间的实际余热余温以及状态的变化进行准确计算，但在条件不允许时也可计算，下面介绍两种简便的计算方法：制冷量简便计算方法：方法一：功率及面积法Qt=Q1+Q2Qt总制冷量(kw)Q1室内设备负荷(=设备功率Q2环境热负荷（=m2X机房面积）方法二：面积法（当只知道面积时）Qt=S x pQt总制冷量(kw)S 机房面积(m2)P 冷量估算指标精密空调场所冷负荷估算指标电信交换机、移动基站（350-450W/m2）金融机房（500-600W/m2）数据中心（600-800W/m2）计算机房、计费中心、控制中心、培训中心（350-450W/m2）电子产品及仪表车间、精密加工车间（300-350W/m2）保准检测室、校准中心（250-300W/m2）Ups 和电池室、动力机房（300-500W/m2）医院和检测室、生活培养室、洁净室、实验室（200-250W/m2）仓储室（博物馆、图书馆、档案馆、烟草、食品）（150-200W/m2）UPS机房空调选项计算1-1. BTU/小时= KCal×1-2. KCal= KVA×8601-3. BUT/小时= KVA(UPS容量)×860××(1-UPS效率)= KVA(UPS容量)×3400(1-UPS效率)例：10KVA UPS一台整机效率85%其散热量计算如下：10KVA×3400×=5100 BTU/小时1英热单位/时（Btu/h）=瓦（W）IDC机房空调选项计算公式Q=W×× Q为制冷量，单位KW；W为设备功耗，单位KW；按用户需求暂按110KW;为功率因数；为发热系数，即有多少电能转化为热能；取80-200是每平方米的环境发热量，单位是W;S为机房面积，单位是m2。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机房空调计算
机房空调计算
机房空调系统
机房空调系统的冷负荷主要是服务器等电子信息设备的散热。
电子信息设备发热量
a.
数
b.
数；
h3
功能、用途、工作状态及所用电子元件有关。
总系数一般取0.6～0.8之间为好。
估算法：
精密空调，空调制冷量是根据机房冷负荷来确定的。
其空调制冷量计算如下：
采用“功率及面积法”计算机房冷负荷。
Qt=Q1+Q2其中：Qt总制冷量（KW）；Q1室内设备负荷（=设备功率×0.8）Q2环境冷负荷（=0.12～0.18kW/m2×机房面积）；
面积估算法：
选择400大卡/平方米，换算公式1KW=860大卡
100*400/860=46.5KW
就是说最基本需要50KW的空调
以上均为理论；
现
双压机）;
）；
16KW）;
Ups
Ups
空调均为市电供电；。
