电路图常见电器元件标识及符号
电气图纸常用图形和文字符号
1.导线序号图形符号讲明IEC03-01-01 03-01-02 03-01-03导线、导线组、电线、电缆、电路、传输通路〔如微波技术〕、线路、母线〔总线〕一般符号。
注：当用单线表示一组导线时，假设需示出导线数可加小短歪线或画一条短歪线加数字表示。
例如：三根导线例如：三根导线更多情况可按以下方法表示：在横线上面标出：电流种类、配电系数、频率和电压等；在横线下面标出：电路的导线数乘以每根导线的截面积，假设导线的截面不同时，应用加号将其分开。
导线材料可用其化学元素符号表示。
=03-01-04 03-01-05例如：直流电路，110V，两根铝导线，导线截面积为120mm2例如：三相交流电路，50HZ，380V，三根导线截面积均为120mm2，中性线截面积为50mm2=03-01-06柔软导线= 03-01-07屏蔽导线。
注：同03-01-09= 03-01-08绞合导线〔示出二股〕。
注：同03-01-09=03-01-0903-01-10电缆中的导线〔示出三股〕注：假设几根导线组成一根电缆，〔或绞合在一起或在一个屏蔽内〕但在图上代表他们的线条彼此又不接近，可用下面的方法表示。
=03-01-11例如：五根导线中箭头所指的两根导线在一根电缆中。
=03-01-12 03-01-13同轴对，同轴电缆注：假设只局部是同轴结构，切线仅画在同轴的这一边。
例如：同轴对连接到端子=03-01-14屏蔽同轴电缆，屏蔽同轴对= 03-01-15未连接的导线或电缆= 03-01-16未连接的特殊尽缘的导线或电缆=2端子与导线的连接序号图形符号讲明IEC 03-02-01导线的连接= 03-02-02端子。
注：必要时圆圈可画成圆黑点= 03-02-03端子板〔示出带线端标记的端子板〕= 03-02-0403-02-05导线的连接=03-02-06 03-02-07 03-02-08 03-02-09导线的多线连接例如：导线的交叉连接〔点〕单线表示法例如：导线的交叉连接〔点〕多线表示法=03-02-10可拆卸的端子= 03-02-11导线或电缆的分支和合并=03-02-12 03-02-13 03-02-14导线的不连接〔跨越〕例如：单线表示法例如：多线表示法=03-02-15导线直截了当连接导线接头=03-02-16 03-02-17一组相似连接件的公共连接注：相似连接件的总数注在公共连接符号四周例如：复接的单行行程选择器〔表示10个触点〕=03-02-18 03-02-19导线的交换〔换位〕相序的变更或极性的反向〔示出用单线表示N根导线〕例如：示出相序的变更=03-02-20 03-02-21多相系统的中性点〔示出用单线表示〕例如：每相两端引出，示出外部中性点的三相同步发电机。
电气图中常用的字母符号
W
电枢绕组
WA
定子绕组
WC
转子绕组
WE
励磁绕组
WR
控制绕组
WS
19
端子、插头、插座
输出口
X
XA
连接片
XB
分支器
XC
插头
XP
插座
XS
端子板
XT
20
电器操作的机械器件
电磁铁
Y
YA
电磁制动器
YB
电磁离合器
YC
防火阀
YF
电磁吸盘
YH
电动阀
YM
电磁阀
YV
牵引电磁铁
YT
21
终端设备、滤波器、均衡器、限幅器
衰减器
Z
ZA
定向耦合器
ZD
滤波器
ZF
终端负载
ZL
均衡器
ZQ
分配器
ZS
HZ
电铃
HE
8
继电器和接触器
继电器
K
电压继电器
KV
电流继电器
KA
时间继电器
KT
频率继电器
KF
压力继电器
KP
控制继电器
KC
信号继电器
KS
接地继电器
KE
接触器
KM
9
电感器和电抗器
扼流线圈
L
LC
励磁线圈
LE
消弧线圈
LP
陷波器
LT
10
电动机
电动机
M
直流电动机
MD
力矩电动机
MT
交流电动机
MA
同步电动机
MS
绕线转子异步电动机
RF
电气原理图符号大全
电气原理图符号大全电气原理图是电路设计和分析的基本工具。
它使用一系列标准化符号来表示电气元件和其它相关元素，以描述电路的结构、功能和连接方式。
本文将为您介绍一些常用的电气原理图符号，帮助您更好地理解和应用电气原理图。
1. 电源符号电源符号用于表示电路的电源部分，包括恒压电源和恒流电源。
下面是一些常见的电源符号：•直流电源：用直线和连续的水平线表示，电流的方向从正极指向负极。
•交流电源：用波浪线表示，带有正负号表示电流的方向。
2. 电器元件符号电器元件符号用于表示各种不同类型的电器元件，如电阻、电容和电感等。
以下是一些常见的电器元件符号：•电阻：用矩形表示，两端连接点表示电阻的引脚。
•电容：用平行线表示，两端连接点表示电容的引脚。
•电感：用卷绕的线圈表示，两端连接点表示电感的引脚。
3. 传感器符号传感器符号用于表示各种类型的传感器，如温度传感器、压力传感器和光敏传感器等。
以下是一些常见的传感器符号：•温度传感器：用横线和斜线表示，横线表示传感器的引脚。
•压力传感器：用弧线表示，具体形状有所不同。
•光敏传感器：用圆圈和弯曲的箭头表示，箭头的弯曲方向表示光敏传感器的引脚。
4. 开关符号开关符号用于表示各种类型的开关，如普通开关、自动开关和触发开关等。
以下是一些常见的开关符号：•普通开关：用直线和弯曲的箭头表示，箭头指向表示开关的触发方向。
•自动开关：用平行线和弯曲的箭头表示，箭头的弯曲方向表示自动开关的触发条件。
•触发开关：用波浪形线和平行线表示，平行线上的箭头表示开关的触发方向。
5. 信号源符号信号源符号用于表示各种类型的信号源，如电压源和电流源等。
以下是一些常见的信号源符号：•电压源：用平行线表示，线上的标记表示电压的大小和方向。
•电流源：用圆圈和箭头表示，箭头的方向表示电流的方向和大小。
6. 运算符号运算符号用于表示各种类型的电路运算器件，如比较器、放大器和计数器等。
以下是一些常见的运算符号：•比较器：用三角形表示，具体形状有所不同。
电气原理图符号大全,电气原理图符号释义...
电气原理图符号大全, 电气原理图符号释义1. 电气原理图的定义和作用电气原理图是一种用来表示电路元件和其连接关系的图形化符号系统。
它使用简洁的线条和符号，将复杂的电路结构和元件功能以一种直观、易理解的方式表达出来。
电气原理图在电路设计、电路分析和电路故障排除等方面发挥着重要作用。
2. 常见电气原理图符号和释义2.1 电源符号•电池图标：代表直流电源或电池。
2.2 基本元件符号•电阻符号：表示电阻元件，用于限制电流。
•电容符号：表示电容元件，用于储存和释放电荷。
•电感符号：表示电感元件，用于储存和释放磁能。
2.3 连接符号•直线：表示两点之间的连接。
•箭头：表示一个信号的流向。
2.4 开关符号•开关符号：用于控制电路的开关状态。
2.5 传感器符号•光敏电阻符号：表示光敏电阻传感器，用于感测光线强度。
•温度传感器符号：表示温度传感器，用于感测环境温度。
•压力传感器符号：表示压力传感器，用于感测环境压力。
2.6 运算符号•比较符号：用于比较两个信号的大小关系。
2.7 功率元件符号•电源符号：表示电源。
•发电机符号：表示发电机，用于产生电能。
•电动机符号：表示电动机，用于转化电能为机械能。
2.8 信号处理符号•滤波器符号：用于滤除信号中的噪声。
•放大器符号：表示信号放大器，用于放大弱信号。
2.9 控制符号•继电器符号：表示继电器，用于电路的开关控制。
•编码器符号：表示编码器，用于将一种形式的信息转化为另一种形式。
•电路开关符号：表示电路开关，用于电路的开关控制。
3. 如何绘制电气原理图绘制电气原理图需要遵循一定的规范，以确保图示的准确性和易读性。
以下是一些绘制电气原理图的基本步骤：1.确定电路的结构和组成元件。
2.选择合适的符号来表示每个元件。
3.使用直线和箭头来表示元件之间的连接和信号流向。
4.根据电路实际情况，添加合适的注释和标记。
5.检查电路图的准确性和易读性，确保符号和连接线的连贯性。
4. 电气原理图的应用场景电气原理图广泛应用于电路设计、电路分析和电路故障排除等领域。

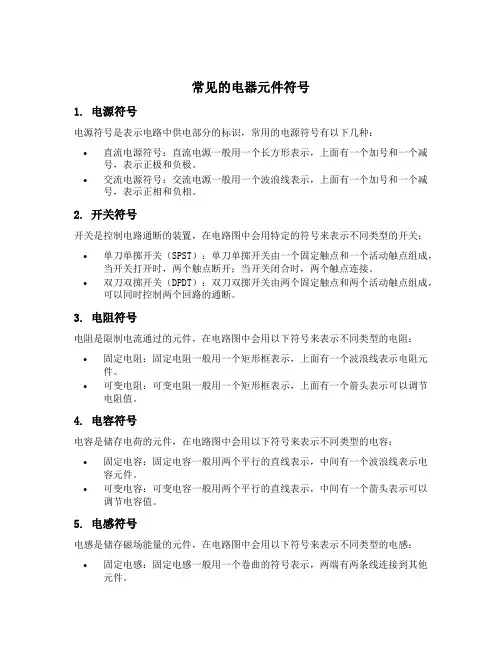

常见的电器元件符号
常见的电器元件符号1. 电源符号电源符号是表示电路中供电部分的标识，常用的电源符号有以下几种：•直流电源符号：直流电源一般用一个长方形表示，上面有一个加号和一个减号，表示正极和负极。
•交流电源符号：交流电源一般用一个波浪线表示，上面有一个加号和一个减号，表示正相和负相。
2. 开关符号开关是控制电路通断的装置，在电路图中会用特定的符号来表示不同类型的开关：•单刀单掷开关（SPST）：单刀单掷开关由一个固定触点和一个活动触点组成，当开关打开时，两个触点断开；当开关闭合时，两个触点连接。
•双刀双掷开关（DPDT）：双刀双掷开关由两个固定触点和两个活动触点组成，可以同时控制两个回路的通断。
3. 电阻符号电阻是限制电流通过的元件，在电路图中会用以下符号来表示不同类型的电阻：•固定电阻：固定电阻一般用一个矩形框表示，上面有一个波浪线表示电阻元件。
•可变电阻：可变电阻一般用一个矩形框表示，上面有一个箭头表示可以调节电阻值。
4. 电容符号电容是储存电荷的元件，在电路图中会用以下符号来表示不同类型的电容：•固定电容：固定电容一般用两个平行的直线表示，中间有一个波浪线表示电容元件。
•可变电容：可变电容一般用两个平行的直线表示，中间有一个箭头表示可以调节电容值。
5. 电感符号电感是储存磁场能量的元件，在电路图中会用以下符号来表示不同类型的电感：•固定电感：固定电感一般用一个卷曲的符号表示，两端有两条线连接到其他元件。
•可变电感：可变电感一般用一个卷曲的符号加上一个箭头来表示，箭头表示可以调节感应系数。
6. 二极管符号二极管是具有单向导通特性的元件，在正向偏置时导通，在反向偏置时截止。
在电路图中会用以下符号来表示二极管：•普通二极管：普通二极管一般用一个箭头指向一个线段的符号表示，箭头表示导通方向。
•齐纳二极管：齐纳二极管一般用一个Z字形的符号表示，表示它具有锁相放大和限幅等特性。
7. 三极管符号三极管是一种具有放大作用的半导体器件，在电路图中会用以下符号来表示不同类型的三极管：•NPN型三极管：NPN型三极管一般用一个三角形和两个圆圈组成的符号表示，其中三角形表示N型材料，圆圈表示P型材料。
