报警系统消防联动流程

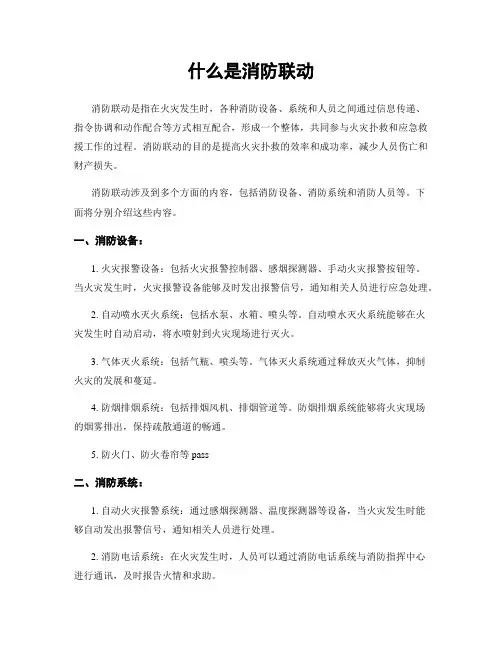

什么是消防联动
什么是消防联动消防联动是指在火灾发生时，各种消防设备、系统和人员之间通过信息传递、指令协调和动作配合等方式相互配合，形成一个整体，共同参与火灾扑救和应急救援工作的过程。
消防联动的目的是提高火灾扑救的效率和成功率，减少人员伤亡和财产损失。
消防联动涉及到多个方面的内容，包括消防设备、消防系统和消防人员等。
下面将分别介绍这些内容。
一、消防设备：1. 火灾报警设备：包括火灾报警控制器、感烟探测器、手动火灾报警按钮等。
当火灾发生时，火灾报警设备能够及时发出报警信号，通知相关人员进行应急处理。
2. 自动喷水灭火系统：包括水泵、水箱、喷头等。
自动喷水灭火系统能够在火灾发生时自动启动，将水喷射到火灾现场进行灭火。
3. 气体灭火系统：包括气瓶、喷头等。
气体灭火系统通过释放灭火气体，抑制火灾的发展和蔓延。
4. 防烟排烟系统：包括排烟风机、排烟管道等。
防烟排烟系统能够将火灾现场的烟雾排出，保持疏散通道的畅通。
5. 防火门、防火卷帘等 pass二、消防系统：1. 自动火灾报警系统：通过感烟探测器、温度探测器等设备，当火灾发生时能够自动发出报警信号，通知相关人员进行处理。
2. 消防电话系统：在火灾发生时，人员可以通过消防电话系统与消防指挥中心进行通讯，及时报告火情和求助。
3. 消防广播系统：通过喇叭、扬声器等设备，向火灾现场的人员广播指令和警示信息，引导人员疏散和逃生。
4. 灭火器系统：包括手提灭火器、消防栓等。
灭火器系统能够提供灭火工具，供人员在火灾初期进行灭火。
5. 紧急照明系统：在火灾发生时，能够提供足够的照明，方便人员疏散和逃生。
三、消防人员：1. 消防指挥员：负责指挥火灾扑救和应急救援工作，协调各个消防设备和系统的运行。
2. 灭火队员：负责使用灭火器材进行灭火工作，控制火势的发展。
3. 疏散人员：负责引导人员疏散和逃生，保证人员的安全。
4. 救援人员：负责救援被困人员，提供急救和救援服务。
消防联动的工作流程如下：1. 火灾报警：当火灾发生时，火灾报警设备会发出报警信号，通知消防指挥中心和相关人员。
消防报警联动控制方式
消防联动控制方式一、自动喷水灭火系统联动控制方式：1、湿式系统或干式系统联动方式：2、预作用系统的联动控制方式：3、雨淋系统的联动控制方式压力开关动作向火灾报警控制器报警消防联动控制器自动启泵自动联动控制方式：应由湿式报警阀压力开关的动作信号作为触发信号，直接控制启动喷淋消防泵，联动控制不应受消防联动控制器处于自动或手动状态影响。
手动控制方式：应将喷淋消防泵控制箱（柜）的启动、停止按钮用专用线路直接连接至设置在消防控制室内消防控制器的手动控制盘，直接手动控制喷淋消防泵的启动、停止。
水流指示器、信号阀、压力开关、喷淋消防泵的启动和停止的动作信号应反馈至消防联动控制柜。
自动联动控制方式：应由同一报警区域内两只及以上独立的感烟火灾探测器或一只感烟火灾探测器与一只手动火灾报警按钮的报警信号，作为预作用阀组开启的联动触发信号。
由消防联动控制器控制预作用阀组的开启，是系统转变为湿式系统；当系统设有快速排气装置时，应联动控制排气阀前的电动阀的开启，湿式系统的联动控制应符合《火灾自动报警系统设计规范》（GB 50116-2013）第4.2.1跳的规定。
手动控制方式：应将喷淋消防泵控制箱（柜）的启动、停止按钮、预作用阀组和快速排气阀入口前的电动阀的的启动、停止按钮，用专用线路直接连接至设置在消防控制室内消防控制器的手动控制盘，直接手动控制喷淋消防泵的启动、停止及预作用阀组和电动阀的开启。
两只及以上独立的感烟探测器或一只感烟探测器与一只手动火灾报警按钮报警信号消防联动控制器手动启、停按钮火灾报警控制器消防火灾联动控制器预作用阀组和电动阀喷淋消防泵手动、起停按钮水流指示器、信号阀、压力开关、喷淋消防泵的启动和停止的动作信号，有压气体管道气压状态和快速排气阀入口前电动阀的动作信号应反馈至应反馈至消防联动控制器。
自动联动控制方式：应由同一报警区域内两只及以上独立的感温火灾探测器或一只感温火灾探测器与一只手动火灾报警按钮的报警信号，作为雨淋阀组开启的联动触发信号。
火灾报警系统的联动功能如何设计
火灾报警系统的联动功能如何设计火灾是一种极具破坏性的灾害，可能在瞬间造成巨大的生命和财产损失。
为了能在火灾发生的初期及时发现并采取有效的措施进行扑救，火灾报警系统的设计至关重要。
其中，联动功能的设计更是关键环节，它能够在火灾发生时自动启动相关的消防设备，提高灭火和疏散的效率，保障人员生命安全和减少财产损失。
一、火灾报警系统联动功能的基本原理火灾报警系统的联动功能基于传感器对火灾特征参数（如烟雾、温度、火焰等）的检测。
当传感器检测到异常信号时，将其传输至火灾报警控制器。
控制器对这些信号进行分析和判断，确认火灾发生后，触发联动控制模块，启动相关的消防设备。
二、联动功能的设计要求1、准确性联动功能的触发必须准确可靠，避免误报导致不必要的设备启动，同时也要确保在火灾发生时能够及时响应。
2、快速性在火灾发生后的短时间内，火势可能迅速蔓延，因此联动功能的启动要迅速，以争取宝贵的扑救时间。
3、完整性应涵盖可能需要启动的所有消防设备，如消防泵、喷淋系统、防烟排烟系统、防火卷帘门、疏散指示系统等，形成一个完整的防火灭火体系。
4、灵活性能够根据不同的火灾场景和建筑物结构进行灵活配置和调整。
三、常见的联动控制设备及作用1、消防泵在火灾发生时，为消防管网提供足够的压力和水量，用于灭火。
2、喷淋系统通过喷头喷水，对火灾区域进行灭火或控制火势蔓延。
3、防烟排烟系统排出火灾产生的烟雾，提供清晰的疏散通道，同时防止烟雾扩散。
4、防火卷帘门将建筑物分隔成不同的防火分区，阻止火势蔓延。
5、疏散指示系统引导人员迅速、安全地疏散到安全区域。
四、联动功能的设计流程1、确定保护对象和防护区域根据建筑物的用途、结构、人员密度等因素，确定需要保护的区域和重点部位。
2、选择合适的火灾探测器根据保护区域的特点和火灾可能发生的类型，选择烟雾探测器、温度探测器、火焰探测器等合适的探测器类型和安装位置。
3、设计联动控制逻辑制定详细的联动控制策略，明确在何种情况下启动哪些消防设备。
消防系统联动测试流程图
消防系统联动测试流程一、目的：为规消防系统联动测试流程，促进消防系统联动测试执行统一标准，依据国家现行消防技术标准GB50261-2005、GB50166-2007要求，制定本标准。
二、适用围：消防系统火灾报警控制器、火灾探测器、现场模块（含按钮、声光报警器）、报警回路线、图形工作站、通讯网卡（网络节点）、联网线路、防排烟系统、防火卷帘、消防泵和喷淋泵、消防电梯、自动喷淋系统、湿式报警阀、消防水池（水箱）、气体灭火系统等的联动测试，应按照本标准执行。
三、实施细则：第一阶段：手动状态下，各模块检测流程1.火灾报警控制器1.1触发自检键，对面板上所有的指示灯、显示器和音响器件进行功能自检。
1.2主备电切换功能，查看备用直流电源自动投入和主、备电源的状态显示情况。
1.3在火灾报警控制器手动状态下，进行故障报警及火警优先功能、二次报警功能检测。
1）模拟探测器、手动报警按钮离线故障，查看故障显示；2）断路故障报警期间，采用发烟装置或温度不低于54℃的热源，先后向同一回路中两个探测器释放烟气或加热，查看火灾报警控制器的火警信号、报警部位显示及记录，每个探测器检测后，消音；3）短路测试，查看隔离模块是否动作，显示是否正常；4）系统复位，恢复到正常警戒状态。
2.火灾探测器2.1 抽检比例1）实际安装数量在100只以下，抽验数量为15只；2）实际安装数量在100只以上，按回路测试，每个回路分高、中、低区或第一点位、中间点位、末端点位测试3个点位。
2.2点型感烟探测器1）采用发烟装置向探测器施放烟气，查看探测器报警确认灯、以及火灾报警控制器的火警信号显示；2）消除探测器及周围烟雾，报警控制器手动复位，观察探测器报警确认灯在复位前后的变化情况。
2.3点型感温探测器1）可复位点型感温探测器，使用温度不低于54℃的热源加热，查看探测器报警确认灯和火灾报警控制器火警信号显示；2）移开加热源，手动复位火灾报警控制器，查看探测器报警确认灯在复位前后的变化情况。
消防火灾报警及联动控制系统
（三）疏散指示照明
2、 疏散指示照明设置要求 疏散指示照明应设在安全出口的顶部嵌墙安装，或在安全出口门边墙上距地2.2～2.5 m处明装；疏散走道及转角处、楼梯休息平台处在距地1 m以下嵌墙安装；大面积的商场、展厅等安全通道上采用顶棚下吊装。疏散指示照明只需提供足够的照度，一般取0.5 lx，维持时间按楼层高度及疏散距离计算，一般为20～60 min。 疏散指示照明器按防火规范要求，采用白底绿字或绿底白字，并用箭头或图形指示疏散方向，以达到醒目，使光的距离传播较远。常见的疏散指示照明器包括疏散指示灯，如图7所示。 3、 供电要求 疏散指示照明的供电要求同应急照明。
消防电梯是在火灾发生时供消防人员灭火和救人使用的。消防电梯必须做到每层都能上下。火灾发生时，消防电梯此时则必须保证供电，保证运行。消防电梯必须有专门的供电回路。
建筑物内消防电梯的多少是根据建筑物的层建筑面积来确定的。当层建筑面积不超过1 500m2时，设置一部消防电梯；层建筑面积在1 500m2～4 500m2时，需设置两部消防电梯；当层建筑面积大于4 500m2时，应设置三部消防电梯。
（二）应急照明
2、应急照明的设置要求 应急照明设置通常有两种方式：一种是设独立照明回路作为应急照明。一种是利用正常照明的一部分灯具作为应急照明。 3、 供电要求 应急照明要采用双电源供电，除正常电源之外，还要设置备用电源，并能够在末级应急照明配电箱实现备电自投。
消防电话
海湾报警设备
1、JTY-GD-G3型点型光电感烟火灾探测器 2、JTY-GM-GST9611型点型光电感烟火灾探测器 3、TW-ZCD-G3N型点型差定温火灾探测器 4、JTW-ZOM-GST9612型点型差定温火灾探测器 5、JTF-GOM-GST601型点型复合式感烟感温火灾探测器 6、JTY-HM-GST102型线型光束感烟火灾探测器 7、JTG-ZW-G1型点型紫外火焰探测器 8、GST-BMQ-1B型电子编码器(带I2C接口)
火灾自动报警系统怎么进行消防联动控制设计
火灾自动报警系统怎么进行消防联动控制设计火灾自动报警系统怎么进行消防联动控制设计火灾自动报警系统是由触发装置、火灾报警装置、联动输出装置以及具有其它辅助功能装置组成的。
下面应届毕业生店铺和大家说说火灾自动报警系统怎么进行消防联动控制设计，更多相关信息请关注店铺。
1、一般规定1.1消防联动控制器应能按设定的控制逻辑向各相关的受控设备发出联动控制信号，并接受相关设备的联动反馈信号。
1.2消防联动控制器的电压控制输出应采用直流24V，其电源容量应满足受控消防设备同时启动且维持工作的控制容量要求。
1.3各受控设备接口的特性参数应与消防联动控制器发出的联动控制信号相匹配。
1.4消防水泵、防烟和排烟风机的控制设备，除应采用联动控制方式外，还应在消防控制室设置手动直接控制装置。
1.5启动电流较大的消防设备宜分时启动。
1.6需要火灾自动报警系统联动控制的消防设备，其联动触发信号应采用两个独立的报警触发装置报警信号的“与”逻辑组合。
2、自动喷水灭火系统的联动控制设计2.1湿式系统和干式系统的联动控制设计，应符合下列规定：1)联动控制方式，应由湿式报警阀压力开关的动作信号作为触发信号，直接控制启动喷淋消防泵，联动控制不应受消防联动控制器处于自动或手动状态影响。
2)手动控制方式，应将喷淋消防泵控制箱(柜)的启动、停止按钮用专用线路直接连接至设置在消防控制室内的消防联动控制器的手动控制盘，直接手动控制喷淋消防泵的启动、停止。
3)水流指示器、信号阀、压力开关、喷淋消防泵的启动和停止的动作信号应反馈至消防联动控制器。
2.2预作用系统的联动控制设计，应符合下列规定：1)联动控制方式，应由同一报警区域内两只及以上独立的感烟火灾探测器或一只感烟火灾探测器与一只手动火灾报警按钮的报警信号，作为预作用阀组开启的联动触发信号。
由消防联动控制器控制预作用阀组的开启，使系统转变为湿式系统;当系统设有快速排气装置时，应联动控制排气阀前的电动阀的开启。
消防联动报警系统的操作过程
消防联动报警系统的操作过程消防联动报警系统的操作过程1、进行消防电源投切试验一一当断开主电源开关，备用电源应能投入，当合上主电源开关，主电源应能恢复供电。
2、线路翻试一一根据现场情况，进行线路复检，确认无故障后，进行设备开通调试工作。
2. 1与水灭火系统联动用程序启动喷淋泵，或用手动启动消防栓泵，系统应能接收到泵的启动、运行或故障信号。
打开湿式报警阔旁的放水阀，延时308水力警铃应鸣响，开关动作，此时，系统应接收到有关信号，再经一段延时，喷淋泵应启动。
从喷淋系统末端放水阁放水，系统将接收到水流指示器和湿式报警阔的动作信号，系统应重复前节动作。
分别撤动系统的各电动阀开关，系统应能接收到信号。
欺动系统中任何一处的碎玻璃按扭，即能启动消防栓泵。
系统亦能接收到相应信号。
2. 3与防排烟系统联动启动相应的排烟风机、排烟阀、加压送风机等，并接收其相应的反馈信号。
2. 4与电梯联动:从系统用程序或手动迫降电梯至首层，并能接收其反馈信号。
(4)切非消防电源:从系统用程序或手动切除非消防电源。
2. 5与事故照明系统联动:从系统用程序或手动强制起动运行事故照明系统。
消防自动报警系统的操作原理火灾自动报警系统工作原理及联动应用·75·防止因误报警而造成消防联动设施误动作。
例如，本来没有发生火灾，系统误报警后，就将警报装置鸣响，甚至把照明电源切断，电梯迫降到底层，其结果往往造成人们许多不必要的恐慌，有时可能造成大的损失和严重后果，尤其在人员密集的公众聚集场所这种潜在危险更大。
这种分级的控制形式通常需要人工的确认和转换，这一点在普通的火灾自动报警系统中尤为重要，而采用智能火灾报警控制器和探测器则能极大地提高整个火灾报警系统工作的准确性和可靠性。
2.2自动喷水灭火系统自动喷水灭火系统按喷水管道内是否有水，分为湿式和干式两种。
于式系统中喷水管网平时不充水，当火灾发生时，火灾自动报警系统控制主机在收到火警信号后立即控制预作用阀，使其开阀向管网内充水。
消防系统联动测试流程
消防系统联动测试流程一、目的：为规范消防系统联动测试流程，促进消防系统联动测试执行统一标准，依据国家现行消防技术标准GB50261—2005、GB50166-2007要求，制定本标准。
二、适用范围：消防系统火灾报警控制器、火灾探测器、现场模块（含按钮、声光报警器)、报警回路线、图形工作站、通讯网卡(网络节点)、联网线路、防排烟系统、防火卷帘、消防泵和喷淋泵、消防电梯、自动喷淋系统、湿式报警阀、消防水池（水箱）、气体灭火系统等的联动测试，应按照本标准执行。
三、实施细则：第一阶段：手动状态下，各模块检测流程1.火灾报警控制器1。
1触发自检键，对面板上所有的指示灯、显示器和音响器件进行功能自检.1.2主备电切换功能，查看备用直流电源自动投入和主、备电源的状态显示情况。
1.3在火灾报警控制器手动状态下，进行故障报警及火警优先功能、二次报警功能检测.1）模拟探测器、手动报警按钮离线故障，查看故障显示；2）断路故障报警期间,采用发烟装置或温度不低于54℃的热源，先后向同一回路中两个探测器释放烟气或加热，查看火灾报警控制器的火警信号、报警部位显示及记录，每个探测器检测后，消音;3）短路测试，查看隔离模块是否动作,显示是否正常；4）系统复位，恢复到正常警戒状态。
2.火灾探测器2.1 抽检比例1）实际安装数量在100只以下，抽验数量为15只；2）实际安装数量在100只以上,按回路测试，每个回路分高、中、低区或第一点位、中间点位、末端点位测试3个点位。
2。
2点型感烟探测器1）采用发烟装置向探测器施放烟气，查看探测器报警确认灯、以及火灾报警控制器的火警信号显示；2）消除探测器内及周围烟雾，报警控制器手动复位，观察探测器报警确认灯在复位前后的变化情况。
2.3点型感温探测器1）可复位点型感温探测器，使用温度不低于54℃的热源加热,查看探测器报警确认灯和火灾报警控制器火警信号显示；2）移开加热源，手动复位火灾报警控制器,查看探测器报警确认灯在复位前后的变化情况。
消防报警及联动控制系统施工
一、消防报警及联动控制系统施工（一）系统施工流程施工准备——配合土建预留预埋，保护管敷——►设备检验、装配、线槽安—］校接线、涂料刷二一「线缆敷设］-_______ 4 -------------------------------------------------—系统软件安装「一设备安装一*二探测器底座安一探测器安装一系统调试、试运一交工验收二消防报警及联动控制系统施工工艺流程（二）配管穿线施工1预留预埋本工程线管采用镀锌钢管，与普通电气工程不同的是对于暗埋管要求管外径距砌体不小于30mm。
本工程线管埋设由总包负责，在施工时配合总包做好预留预埋，保证预留预埋符合设计要求。
2明配管施工1）明配管施工工艺流程预制加工弯管、支吊架——测定盒、箱位置一＞确定管线走向一------ 断管加工——钻孔固定胀栓和支吊架一弹线定位二_________________ 1 r________________ _________________________________________________________________________________________ ------ 管路连接——管路在支吊架上安装——►调平调直并固定管路明配管施工工艺流程2）明配管技术要求(1)明配钢管要求外刷防火涂料。
钢管的敷设要求排列整齐、横平竖直，固定点 间距均匀，一律采用套丝管箍连接。
套丝长度以用管箍连接好后螺纹外露2~3扣， 套丝完成后要检查是否光滑、平整。
钢管连接要拧牢防止松动，紧固完成后，装好接 地线，接地线采用镀锌专用接地卡。
钢管进入箱盒处用锁紧螺母固定牢固，装设好镀 锌专用接地线卡。
钢管接地做法示意(2)吊顶内单根明配电线管采用圆钢吊杆及管卡固定，或直接固定在楼板顶部或 墙体上。
成排明配电线管采用圆钢作吊杆，角钢作横担固定。
(3)电线管穿越屋顶的楼板，需设置防水套管，电线管与楼板的缝隙做防水处理。
火灾报警及消防联动系统施工方案
火灾报警及消防联动系统施工方案一、项目背景随着社会的发展，人们对火灾安全的要求越来越高，火灾报警及消防联动系统成为当今社会中必不可少的一部分。
火灾报警及消防联动系统可以通过监测火灾的发生情况，及时报警并启动相应的消防设备，保护人员生命财产的安全。
本文将就火灾报警及消防联动系统的施工方案进行详细介绍。
二、项目概述火灾报警及消防联动系统主要由火灾报警设备、监控设备、控制设备以及消防设备等组成。
火灾报警设备负责监测火灾的发生，监控设备提供视频监控和报警相关信息，控制设备用于控制火灾报警和消防设备的运行。
消防设备主要包括消防水系统、灭火器以及排烟设备等。
三、施工流程1.设计阶段：根据建筑物的用途和面积确定火灾报警及消防联动系统的布局和工程量，并编写详细的施工方案。
2.采购阶段：根据设计方案，采购火灾报警设备、监控设备、控制设备和消防设备等。
3.施工阶段：（1）安装火灾报警设备：根据设计方案，在建筑物的不同区域安装火灾探测器和火灾报警按钮，并进行布线和联网。
（2）安装监控设备：在建筑物的重要区域安装摄像头和监控设备，并进行联网。
（3）安装控制设备：安装控制面板和控制设备，并进行布线和联网。
（4）安装消防设备：安装消防水系统、灭火器和排烟设备，并进行布线和联网。
4.调试阶段：对火灾报警及消防联动系统进行测试和调试，确保整个系统能够正常工作。
5.完工阶段：编制相关施工记录和验收报告，并进行系统的交付和验收。
四、施工原则1.遵循相关设计规范和法律法规。
2.选择合适的设备和材料，确保其质量符合要求。
3.合理布局和安装设备，确保系统的全面监测和联动。
4.保证施工过程和现场安全，防止其他工程对火灾报警及消防联动系统施工的影响。
5.做好与其他工程的协调和配合，确保整体施工进度顺利。
五、施工要求1.施工人员应具备相关的专业知识和技能，保证施工质量。
2.严格执行施工标准和规范，确保施工过程符合要求。
3.施工现场应保持整洁有序，提供良好的工作环境。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
火灾自动报警系统消防联动测试流程
一、确定联动测试时间和地点，提前公告业主，做好疏散和防范工作，特别是地库防火卷帘处需要安排专人值守；
二、火灾自动报警系统消防联动的逻辑关系：在报警主机处于自动状态下同一防火分区内任意两个火警信息点触发报警系统的消防联动；声光、广播、风机、正压送风阀、防火卷帘启动，切断非消防电源，释放门禁系统，消防电梯迫降至首层，疏散指示和应急照明系统动作。
上述联动的设备触发的时间不分先后，以各系统收的信息谁先到先触发。
三、参加测试的人员分四组到位就绪：一组值守消控室负责操作和控制消防报警主机系统；一组在测试防火分区内值守防范与疏散；一组携带消防电话现场负责与消控室联系信息，触发防火分区内任意两个火警点以触发系统的消防联动及测试完毕后发出系统复位指令等；一组负责现场消防设备联动功能的检查情况。
四、人员到位就绪后，消控室主机初始化复位后处于自动状态，现场人员向消控室发出要求联动测试的再次确认指令，现场触发一个烟感或者温感，按下手报，两个火警点触发系统的消防联动；消防联动系统动作后，负责检查工作的人员按消防联动的逻辑关系对系统进行测试检查，检查完毕后通知消控室发出主机系统复位指示；主机系统复位后，现场人员对测试的防火分区的各联动设备进行复位工作包括送上强切的电源、正压风阀复位、触发火警信息的设备复位、防火卷帘的复位，风机的复位等工作。
五、系统测试完毕复位后通知业主。
注意事项：一、因业主大部分已经入住，为防止疏散不到位的情况，建议联动测试前屏蔽或者切断消防电梯的迫降指令；
二、地库防火卷帘处安排专人值守，在主机系统未解除自动指令前不得强行手动操作防火卷帘。
