《欧姆定律》单元测试题一(含答案)
一、单项选择题（每小题2分，共36分）1．如图所示的电路中电阻R1＝2Ω，R2＝1Ω电压U保持不变当开关S断开时电流表A的示数I当开关S闭合时电流表A的示数为I'则I与I'的比值为（）A．1：2 B．2：1 C．2：3 D．3：22．如图所示的电路中a、b端电压保持不变已知R1：R2＝1：4则开关S闭合前后通过R 2的电流之比及R2两端的电压之比分别是（）A．4：55：4 B．4：54：5 C．5：44：5 D．5：45：43．如图是一种自动测定油箱内油面高度的装置R是滑动变阻器它的金属滑片是杠杆的另一端从油量表（由电流表装面成）指针所指的刻度就可以知道油箱内油面的高度；当滑动变器的金属滑片上移时（）A．电路中的电流减小油箱油面降低B．电路中的电流增大油箱油面降低C．电路中的电流增大油箱油面升高D．电路中的电流减小油箱油面升高4．一段导体两端的电压是4．0V时导体中的电流是1．0A如果将电压减少到2．0V时导体中的电流为（）A．2．0A B．0．25A C．3．0A D．0．50A5．如图所示的电路中电源电压U＝4．5V且保持不变电阻R1＝5Ω变阻器R2的最大值为20Ω电流表量程为0～0．6A电压表量程为0～3V为保证电表安全变阻器连入电路的阻值范围是（）A．2．5Ω～10Ω B．0Ω～20ΩC．2．5Ω～20Ω D．0Ω～10Ω6．小明同学为了探究“保持电压不变电流跟电阻的关系”在如图所示的情况下将A、B 两点间10Ω的电阻更换为20Ω的电阻闭合开关后下一步的操作应当是（）A．记录电流表和电压表的示数 B．将滑动变阻器滑片向右移动C．将滑动变阻器滑片向左移动D．适当增加电池的节数7．有一段粗细均匀的电阻丝将它接在6V的电源上时通过它的电流是0．5A如果把它们对折起来并拧成一股再接在这个电源上那么通过它的电流将是（）A．0．5A B．1A C．2A D．0．25A8．一只20Ω的定值电阻与一个最大阻值是60Ω的滑动变阻器并联当滑动变阻器的滑片在两端之间滑动时总电阻的变化范围是（）A．20～60Ω B．0～15ΩC．15～20Ω D．0～20Ω9．如图所示的电路中R1＝2Ω现将R1换成4Ω的电阻R2为保持电压的示数不变滑动变阻器的滑片P应该（）A．向a端滑动 B．向b端滑动C．保持原位不动 D．不可能使电压表示数不变10．如图所示电源电压保持不变电阻R1＞R2电压表示数分别U1、U2电流表A1、A2的示数分别为I1、I2则下列关系中正确的是（）A．U1＝U2I1＞I2B．U1＝U2I1＜I2C．U1=U2I1＝I2D．U1<U2I1＝I211．两个阻值相等的电阻每个阻值均为RΩ现将其中一个电阻增大另一个电阻减小同样的值那么它们相互并联后的总电阻为（）A．小于R B．大于R小于2R C．仍然等于R D．无法确定12．如图所示的电路电源电压不变，当滑动变阻器滑片向右移动时，电压表和电流表示数变化分别为（）A．变大不变B．变大变大C．不变变大 D．不变变小13．关于公式R＝U/I下列说法中正确的是（）A．导体两端电压越大电阻越大 B．导体内的电流越大电阻越小C．R与U成正比与I成反比 D．R的值不是由U和I决定的14．导体两端电压为3V时通过它的电流是0．6A；如果使该导体两端的电压增至6V那么导体的电阻是（）A．10Ω B．5Ω C．3．6Ω D．1．8Ω15．有甲、乙两个导体当通过相同的电流时甲两端的电压比乙两端的电压高则两者的电阻相比（）A．R甲＞R乙B．R甲＝R乙C．R甲＜R乙D．无法判断16．如图所示为电流与电压的关系图像由此可以判断（）A．R甲＝R乙B．R甲＜R乙C．R甲＞R乙D．无法比较17．下列四组电阻中哪一对并联后总电阻最小A．20kΩ和1Ω B．2Ω和3ΩC．10Ω和100Ω D．10kΩ和20kΩ18．在用伏安法测电阻的实验中下列做法中有问题的是（）A．连接线路的过程中开关应处于断开状态B．连接线路过程中滑动变阻器的滑片要放在最大电阻值的位置C．电流表串联在被测电路电压表并联在被测电阻两端D．试触时发现电流表指针的反方向偏移电压表正常此时断开电路将电池的正负极对调二、填空题（每空1分，共23分）1．如图所示当滑动变阻器的滑片向右滑动电流表A的示数变电压表V1的示数变V2的示数变（填“大”或“小”）2．几个导体串联起来的总电阻比其中任何一个导体的电阻都因为导体的串联相当于增加了导体的。
3．阻值为10Ω的电阻R1与阻值为20Ω的电阻R2并联通过R1的电流为0．2A则通过电阻R2的电流是AR2两端的电压是V。
4．电阻为10Ω的小电铃与一个阻值为2Ω的定值电阻串联后接在6V的电源上，小电铃刚好正常工作，则电铃正常工作时两端的电压为V。
5．电阻R1、R2串联在电路中已知R1：R2＝3：2则通过的电流之比I1：I2＝电阻两端的电压之比U1：U2＝6．某导体两端的电压为5V时通过它的电流是0．5A该导体的电阻是Ω如果将导体两端的电压增大到10V时通过导体的电流为A；如果导体两端电压突然变为0导体的电阻是Ω。
7．两只定值电阻R1标有“10Ω、1A”R2标有“15Ω、0．6A”把它们串联起来使用两端允许的最高电压是V把它们并联起来使用干路中允许通过的最大电流是A。
8．如图所示的电路中电阻R1＝6Ω开关断开时电压表示数为9V此时电流表的示数为开关闭合时的3/4则电阻R2＝Ω电源电压＝V。
9．如图所示电源两极间的电压不变R1＝8ΩR2＝12Ω当S1闭合时、S2断开①②都是电流表时两表的示数之比为；当S1、S2都闭合①②都是电压表时两表示数之比为。
10．如下图所示电路中电源电压不变当变阻器的滑片向左移动时图中各表的示数变化情况：A_______V1________，V2_________（以上选填“变大变小不变”）11．如图所示电路电源电压一定。
开关S闭合后电压表V1V2的示数之比为3：1。
电阻R 2R3交换位置后两块电压表的示数均不变。
若用电流表替换电压表则开关S闭合后电流表的示数之比为___________。
三、作图与实验探究题1．某学习小组利用滑动变阻器、两个定值电阻R1、R2（5Ω、10Ω）、电压表、电流表、电源（6V）、开关、导线若干等器材做探究实验。
(1)小明所在的实验小组做探究“电阻上的电流跟两端电压的关系”的实验。
①请你帮该小组设计一个记录实验数据的表格。
（2分）②此实验需多测几组数据的目的是：________________________。
（1分）(2)下面是探究“串联电阻R1两端电压和R2两端电压与两电阻总电压关系”时的电路图。
①根据电路图将没有连接完的实物图连接好．导线不能交叉。
（2分）②若电路图连接正确且电表完好但不论怎样调节滑动变阻器电流表无示数电压表有示数电路故障可能是（回答一种情况即可）：_____________________。
（1分）2．给你一个电池组一只电流表一只已知阻值的定值电阻R一只开关和几根导线用这些器材测一个未知阻值的电阻Rx。
要求：⑴画出电路图。
（2分）⑵简述实验原理和步骤。
（3分）⑶写出计算Rx的公式。
（2分）3．在“测量未知电阻R的阻值”实验中：（1）请先画出电路图，然后用笔画线代替导线把图中的器材连接成实验电路。
（每图2分，共4分）(3)请把第二次测量时图所示的电压表和电流表示数填入表中相应的空格。
（每空1分）（3）处理表中所记录的各次实验数据得出待测电阻R的阻值为_____Ω。
四、计算题（7分+7分+7分）1．如电路图所示电源电压为6V且保持不变S闭合后电流表A1、A2、A3的示数分别是0．3A、0．9A、2．1A。
试求出电阻R1、R2、R3的电阻值。
2．如图所示定值电阻R1的阻值为10Ω滑动变阻器R的阻值变化范围是0～20Ω当滑片P移到R的最左端时电流表的示数为0．6A；当滑片P移到R的最右端电流表和电压表的示数各是多少？3．如图所示的电路中电源电压U甲＝18V，电流表A的示数I＝0．4A。
若把电阻R1、R2接入图乙的电路中电流表A1、A2的示数分别为I1＝0．6AI2＝0．3A。
求：⑴R1、R2的阻值；⑵电源电压U乙。
答案一、选择1．C 2．B 3．A 4．D 5．A 6．B 7．C 8．B 9．B 10．A 11．A 12．D 13．D 14．B 15．A 16．B 17．A 18．D二、填空1．变小变小变大2．大长度3．0．1A 2V 4．5ｖ5．1：1 3：2 6．10Ω1A 10Ω7．15V 1．5A 8．18Ω 12V 9． 2：5 5：3 10．不变不变变大 11． 5：3三、作图与实验探究1．（1）①②减小实验误差（2）①如图所示。
②R1断路或R2断路或R1、R2同时断路或电流表短路2．（1）如图所示。
（2）实验原理：R=实验步骤：①用电流表首先测出通过RX 中的电流IX；②闭合S后测出通过RX与R的电流之和I(4)RX＝3．（1）（2） 1．6 0．32 （3） 5四、计算题1．R1=20Ω R2=30Ω R3=10Ω 2． 0．2A 4V 3．（1） R1=15Ω R2=30Ω（2）U乙=9V。
人教版九年级物理第17章《欧姆定律》单元测试题(含答案)
九年级物理第17章《欧姆定律》测试题一、选择题(本题共10小题，每小题4分，共40分)1．小刚用如图所示电路探究“一段电路中电流跟电阻的关系”。
在此实验过程中，当A、B 两点间的电阻由5 Ω更换为10 Ω后，为了探究上述问题，他应该采取的唯一操作是( )A.保持变阻器滑片不动B．将变阻器滑片适当向左移动C．将变阻器滑片适当向右移动D．适当增加电池的节数2．在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的实验数据绘制出如图所示的U-I关系图象，从图中可以看出R1与R2的大小关系是()A．R1＞R2B．R1＝R2C．R1＜R2D．无法确定3．教室内装有多盏电灯，每多开一盏电灯，则教室内电路的( )A．总电流增大B．总电压增大C．总电阻增大D．总电压、总电流都不变4．在如图所示的电路中，电源电压不变，闭合开关S，电路正常工作，过一会儿，灯L突然变亮，电流表、电压表示数都变大。
该电路中可能出现的故障是( )A．电阻R短路B．电阻R断路C．灯L短路D．灯L断路5．科技节上开展电路设计活动，要求同时满足两个条件：①电路包含电源、开关、导线、两个电阻；②通过两个电阻的电流相等。
小柯设计的如图所示的电路中符合要求的是()A．只有甲符合B．只有乙符合C．甲、乙都符合D．甲、乙都不符合6．如图所示，R1是定值电阻，R2是滑动变阻器，电源电压保持不变，则以下说法正确的是( )A．R1与R2串联B.电压表只测R1两端的电压C．当P向b滑动时，电压表示数不变，电流表A2示数不变D．当P向b滑动时，两个电流表的示数都变小7．如图所示，电源电压保持不变，当开关S1、S2都闭合时，电流表的示数为0.5 A，电压表的示数为6 V；将电压表、电流表的位置互换，当开关S1断开、S2闭合时，电流表的示数为0.3 A，则( )A.R1＝8 Ω B．R2＝8 ΩC．R1＝20 Ω D．R2＝20 Ω8．甲、乙两地相距30 km，在甲、乙两地之间沿直线架设了两条输电线，已知输电线的电阻与其长度成正比，现输电线在某处发生了短路，为确定短路位置，甲地检修员先用如图所示的测量仪接入AB时，电流表的示数为0.2 A，乙地检修员再用相同的测量仪接入CD时，电流表的示数为0.3 A，则短路位置离甲地( )A．18 km B．15 km C．12 km D．10 km9．某同学设计了以下四种电路，其中电源电压不变且未知，R0是已知阻值的定值电阻。
人教版九年级物理第十七章欧姆定律测试题含答案
第十七章《欧姆定律》单元测试题一、单选题(共15小题)1.串联电路随着用电器的个数增加，其总电阻( )A．变大B．变小C．不变D．无法判断2.阻值相等的两电阻R串联时总电阻为40 Ω，则它们并联时的等效电阻为( )A． 20 ΩB． 80 ΩC． 10 ΩD． 30 Ω3.把一根阻值为24 Ω的粗细均匀的电阻丝变成一个圆环，并以如图所示的方式从A、B两点接入电路，则该圆环在电路中的电阻为( )A． 4.5 ΩB． 6 ΩC． 10 ΩD． 20 Ω4.根据欧姆定律，下列说法中正确的是( )A．通过导体的电流越大，这段导体的电阻就越小B．导体两端的电压越大，这段导体的电阻就越大C．通过导体的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比D．导体两端的电压为零时，电阻值也为零5.图中，能正确描述电阻一定时，电流随电压变化的图象是( )A．B．C．D．6.关于导体中的电流与导体两端的电压的关系，下列叙述正确的是( )A．在导体电阻不变的情况下，导体中的电流与导体两端的电压成正比B．在导体电阻不变的情况下，导体两端的电压与导体中的电流成正比C．导体中的电流越大，其电压越大D．导体中的电流越小，其电压越小7.一个定值电阻两端电压由 2 V增大到 4 V时，通过该电阻的电流增加了0.1 A，若将该电阻接到10 V电源上，则通过它的电流是( )A． 0.3 AB． 0.4 AC． 0.6 AD． 0.5 A8.如图所示的电路，R1＝4 Ω，R2＝6 Ω，电压表示数为 3 V，则电源电压为( )A． 3 VB． 5 VC． 1 VD． 2 V9.一只 2 Ω的电阻和一只 4 Ω的电阻串联，已知 2 Ω电阻两端的电压是10 V，则下列说法不正确的是( )A．可以用一个 6 Ω的电阻代替这两个电阻的串联B． 4 Ω的电阻两端电压是20 VC．通过 2 Ω电阻的电流是 5 AD．通过 4 Ω电阻的电流是 2.5 A10.如图是一个自动体重测试仪的工作原理图，有关它的说法正确的是( )A．体重显示表是用电压表改装成的B．体重越大，体重显示表的示数越大C．体重测试仪电路由于缺少开关，始终处于通路D．体重测试仪所测体重越大，电路消耗电能越少11.甲、乙两段电阻丝，在相同的电压下，通过两段电阻丝的电流相比较( )A．甲大B．乙大C．相等D．无法确定12.下列电路图中电源电压U保持不变，定值电阻R的阻值已知．在不改变电路的情况下，能测出未知电阻Rx的阻值的电路图是( )A．B．C．D．13.下列说法正确的是( )A．当加在导体两端的电压改变时，电压与电流的比值也随着改变B．用不同的导体研究电流和电压的关系，得到的结论不一样C．相同的电压加在电阻不同的导体两端，电流一定相同D．同一导体，两端电压越大，通过电流也越大14.一个阻值为 1 Ω的电阻与一个阻值为 5 Ω的电阻并联后，其总电阻( )A．大于 5 ΩB．大于 1 Ω、小于 5 ΩC．等于 1 ΩD．小于 1 Ω15.在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的试验数据绘制出如图所示的U－I关系图象，从图中可以看出R1与R2的大小关系是( )A．R1＞R2B．R1＝R2C．R1＜R2D．无法确定二、填空题(共3小题)16.如图所示的电路中，电源电压不变，R1＝R2＝R3＝10 Ω.宇宇同学误将一电流表并联在R1两端，闭合开关后，读得电流表示数为0.3 A，则电源电压U＝________ V；发现错误后，该同学将图中电流表换成了电压表，则此时电压表的示数是________ V.17.串联电路的总电阻比该电路中任何一个电阻都________，两个阻值分别为20 Ω和10 Ω的电阻串联时的总阻值是__________ Ω18.伏安法测电阻的实验原理是________，实验中滑动变阻器的作用是______________，测量三组数据的目的是______________________．三、实验题(共3小题)19.某同学在“用电压表和电流表测导体的电阻”实验中，按如图(a)所示的电路图连接好电路，移动滑动变阻器的滑片，使滑动变阻器连入电路的阻值最大．闭合开关，移动滑动变阻器的滑片，分别读出电压表和电流表的几组示数并记录，根据记录的数据，作出如图(b)所示的U－I图线．则被测电阻R1的电阻值为______ Ω.滑动变阻器的滑片在某一位置时，电压表的指针位置如图(c)所示(电压表所接的量程为0～3 V)，则电压表的示数为________V20.某实验小组在“探究导体中的电流与电压的关系”时，由实验小组长选择了器材：若干节干电池、金属导体、电流表、电压表、__________和____________．讨论得到了可以通过改变电池的节数从而改变___________________．(1)请在图甲方框中画出实验电路图，并在图中标出电流表和电压表的“＋”“－”接线柱．(2)小组共同设计记录电流I与电压U的表格.(3)请按电路图将图乙的器材连接好．(4)该小组同学能按要求正确连接电路，并能正确测量和读数，并把测量数据记录在表格中，请画出导体A的U－I图线．(5)由图线A可以得到：______________________________.21.某同学通过研究电流、电压、电阻之间的关系，实验数据如表所示.(1)分析比较实验序号1、2、3或4、5、6或7、8、9，可以得出的结论是___________________________．(2)分析比较实验序号1、4、7或2、5、8或3、6、9，可以得出的结论是_____________________________．(3)进一步综合分析比较各表中的数据，归纳得出结论：①分析比较________________________________________________________．②分析比较_________________________________________________________．四、简答题(共3小题)22.老师提供了下列器材测量电阻：电压恒定的电源一个(电压未知)，定值电阻R0一个(阻值已知)，待测电阻Rx一个，量程合适的电流表一个、开关一个，导线若干．(1)在下面画出实验电路图．(2)写出实验的主要步骤．(3)写出Rx的表达式．23.我们已进行过“探究欧姆定律”的实验，请回答下列问题．(1)请在图中把余下部分的电路用笔画线代替导线连接好．(2)小明做实验时，闭合开关后发现，无论怎样移动滑片，电流表示数都为0，电压表示数接近电源电压，则故障可能是________________________．24.两个电阻R1、R2并联的总电阻为R总＝，有同学据此认为三个电阻R1、R2、R3并联后的总电阻R总＝，但是这个想法是错误的，请运用所学的电学知识加以证明，并推导出正确的表达式．五、计算题(共3小题)25.如图所示电路，电源电压为 6 V，当S断开时，电流表的示数为 1 A；S闭合时，电流表的读数为1.5安．求：(1)电阻R1的阻值．(2)电阻R2的阻值．26.在如图所示的电路中，电源两端的电压为 6 V且保持不变，电阻R1＝4 Ω.当开关S闭合后，电压表示数为 4 V.求：(1)电流表的示数．(2)电阻R2的阻值．27.随着人们生活水平不断提高，私家车已日益普及．如图甲是一种测量小汽车油箱内油量的装置原理图，它主要由电源、压敏电阻R(电阻随所受压力的变化而变化)、油量表(实质上电流表)等组成电路．压敏电阻R在一定范围内的阻值与所受压力的关系如图乙所示，油箱位于压敏电阻上方，电源电压为12 V．问：(1)未放油箱时，电路中的电流是多少？(2)压敏电阻表面能承受的最大压力是500 N，该油量表(电流表)的量程是多少？(3)若油箱的质量为 6.5 kg，当油量表(电流表)的示数为0.06 A时，则油箱内汽油的重力是多少？(g取10 N/kg)答案解析1.【答案】 A【解析】当串联电路随着用电器的个数增加时，相当于增长了电阻的长度，长度越长电阻越大，所以总阻值也会变大．2.【答案】 C【解析】由于阻值相等的两电阻R串联，则串联时等效电阻为：R串＝2R，所以，R＝R串＝×40 Ω＝20 Ω；并联电路等效电阻的倒数等于各支路电阻倒数之和，则它们并联时的等效电阻：R并＝R＝×20 Ω＝10 Ω.3.【答案】 A【解析】同种材料制成的粗细均匀的电阻丝，电阻与其长度成正比，则圆弧部分的电阻R1＝×24 Ω＝6 Ω，圆弧部分的电阻R2＝×24 Ω＝18 Ω；以图中方式接入电路中时，R1与R2并联，因并联电路中总电阻的倒数等于各分电阻倒数之和，所以，该圆环在电路中的电阻：RAB＝＝＝4.5 Ω.4.【答案】 C【解析】影响电阻大小的因素有：导体的材料、长度、横截面积和温度；与导体两端电压、通过的电流无关，故A、B错误；由欧姆定律可知，通过导体的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比，故C正确；电阻是导体本身的一种属性，与所加电压无关，故D错误．5.【答案】 A【解析】电阻一定时，电流与电压成正比．6.【答案】 A【解析】在电阻不变的情况下，导体中的电流与导体两端电压成正比，电流由电压决定，不是电流决定电压，故A正确．7.【答案】 D【解析】因电阻是导体本身的一种性质，与两端的电压和通过的电流无关，所以，电阻的阻值不变，因电阻两端的电压从 2 V增加到 4 V时，通过该电阻的电流增加了0.1 A，所以，由I＝可得：I2－I1＝－＝－＝＝0.1 A，解得：R＝20 Ω，将该电阻接到10 V电源上时通过它的电流：I＝＝＝0.5 A．故选 D.8.【答案】 B【解析】由电路图可知，R1与R2串联，电压表测R2两端的电压，串联电路中各处的电流相等，根据欧姆定律可得，电路中的电流：I＝＝＝0.5 A，由串联电路中总电阻等于各分电阻之和得：R＝R1＋R2＝4 Ω＋6 Ω＝10 Ω，根据欧姆定律可得：电源的电压U＝IR＝0.5 A×10 Ω＝5 V.9.【答案】 D【解析】已知电阻R1＝2 Ω，R2＝4 Ω，根据串联电路的电阻特点得：R＝R1＋R2＝2 Ω＋4 Ω＝6 Ω；故A正确；已知2 Ω电阻两端的电压是10 V，则I1＝＝＝5 A；因为串联电路的电流处处相等，所以通过 4 Ω电阻中的电流I2＝I1＝5 A；根据欧姆定律得：R2两端的电压U2＝I2R2＝5 A×4 Ω＝20 V；则选项B、C正确，D错误．10.【答案】 B【解析】由电路图可知，体重测试仪串联在电路中，所以体重显示表是用电流表改装成的，故A 不正确；当测试仪所测体重越大时，滑动变阻器接入电路的电阻变小，根据I＝可知，电路中的电流变大，即体重显示表的示数越大，故B正确；当自动体重测试仪的上方无物体时，滑片位于绝缘体的位置，电路处于断路，故C不正确；由W＝UIt可知，电路消耗电能的多少与工作时间有关，而工作时间不知，消耗电能的多少无法判断，故D不正确．11.【答案】 D【解析】两电阻丝电压U相同，由欧姆定律可知，通过电阻的电流：I＝，由于不知道两电阻丝电阻R的关系，无法判断通过它们的电流关系．12.【答案】 A【解析】A项定值电阻R与未知电阻Rx串联，流过它们的电流相等，单刀双掷开关打到1时，测出R与Rx的串联电压U1，开关打到2时测出电阻Rx的电压Ux，由串联电路特点求出定值电阻R两端电压，由欧姆定律求出流过Rx的电流，则该电路能测出电阻Rx的阻值；B项不论怎样闭合、断开各开关，都不能同时测出Rx的电压与电流，不能用该电路测出电阻Rx的阻值；C项闭合开关S2，电压表上端为正接线柱，下端为负接线柱；只闭合开关S3，电压表上端为负接线柱，下端为正接线柱，又不能更改电路，所以其中有一次电压表接线柱一定接反，不能读出电压表示数，不能测出待测电阻阻值；D项无论单刀双掷开关打到何处都不能测出Rx的电压与电流，不能用该电路测出Rx的阻值．13.【答案】 D【解析】在研究电流与电压的实验中，对同一导体，改变加在两端的电压，发现通过的电流也随之改变，但电压与电流的比值不变，换其他导体，也能得出同样结论．故选 D.14.【答案】 D【解析】15.【答案】 A【解析】由U－I图象得出：当R1与R2两端电压相同时，I1＜I2，电压一定时，导体中通过的电流与电阻成反比，因此R1＞R2.故选A.16.【答案】 6 2【解析】由电路图可知，当电流表并联在R1两端时，R2、R3串联，电流表测电路中的电流，因串联电路中总电阻等于各分电阻之和，所以，由I＝可得，电源的电压：U＝I(R2＋R3)＝0.3 A×(10 Ω＋10 Ω)＝6 V；电流表换成了电压表时，三电阻串联，电压表测R1两端的电压，此时电路中的电流：I′＝＝＝0.2 A，由I＝可得，电压表的示数：U1＝I′R1＝0.2 A×10 Ω＝2 V.17.【答案】大30【解析】串联电路的总电阻等于各串联电阻之和，因此串联电路的总电阻比该电路中任何一个电阻都大；两个阻值分别为20 Ω和10 Ω的电阻串联时的总阻值：R＝20 Ω＋10 Ω＝30 Ω.18.【答案】R＝改变待测电阻两端的电压取平均值减小误差【解析】伏安法测电阻的原理是：欧姆定律，即：R＝，则需要测量的物理量是导体两端的电压和通过导体的电流；滑动变阻器主要作用是：改变定值电阻两端的电压和电流，能完成多次实验；测量三组数据的目的是取电阻的平均值，减小误差．19.【答案】8 1.6【解析】20.【答案】开关导线导体两端的电压(1)(3)(4)(5)电阻不变，导体中的电流与它两端的电压成正比．【解析】21.【答案】(1)当电阻一定时，通过导体的电流与导体两端的电压成正比(2)当电压一定时，通过导体的电流与导体的电阻成正比(3)①同一导体，其两端的电压与通过这段导体的电流的比值是相同的②不同导体，其两端的电压与通过这段导体的电流的比值是不同的，且电阻越大，比值越大【解析】(1)分析比较实验序号1、2、3或4、5、6或7、8、9的电流与电压变化的倍数关系，电阻一定时，电压变为原来的几倍，电流也随之变为原来的几倍，所以可以得出的结论是：当电阻一定时，通过导体的电流与导体两端的电压成正比．(2)分析比较实验序号1、4、7或2、5、8或3、6、9的电流与电阻变化的倍数关系，电压一定时，电阻变为原来的几倍，电流随之变为原来的几分之一，所以可以得出的结论是：当电压一定时，通过导体的电流与导体的电阻成正比．(3)表一中电压和电流的比值均为5；表二中电压和电流的比值均为10；表三中电压和电流的比值均为20；①分析比较表一或表二或表三有关数据，可初步得出，其两端的电压与通过这段导体的电流的比值是相同的．②分析比较表一、表二或表三有关数据，可初步得出，不同导体，其两端的电压与通过这段导体的电流的比值是不同的，且电阻越大，比值越大．22.【答案】(1)电路图如图：(2)实验步骤：①按电路图连接电路．②闭合开关S1，断开开关S2，读出此时电流表的示数I1.③闭合开关S2，断开开关S1，读出此时电流表的示数I2.④根据所测数据计算得出Rx的阻值．(3)电阻两端的电压U＝I1R0所以Rx＝＝R0【解析】23.【答案】(1)(2)电阻断路．【解析】24.【答案】因为并联电路中，总电阻的倒数等于各分电阻倒数之和，所以当三个电阻并联时，并联后的总电阻与分电阻的关系为＝＋＋；化简后可得：R总＝.【解析】25.【答案】解：(1)当S断开时电路为R1的简单电路，电流表测电路中的电流，并联电路中各支路两端的电压相等，根据欧姆定律可得，R1的电阻：R1＝＝＝6 Ω；(2)当S闭合时，两电阻并联，电流表测干路电流，并联电路中各支路独立工作、互不影响，当S闭合时，通过R1的电流不变，并联电路中干路电流等于各支路电流之和，通过R2的电流I2＝I－I1＝1.5 A－1 A＝0.5 A，R2的电阻：R2＝＝＝12 Ω.答：(1)电阻R1为6 Ω；(2)电阻R2为12 Ω.【解析】(1)当S断开时电路为R1的简单电路，电流表测电路中的电流，根据欧姆定律求出R1的阻值；(2)当S闭合时，两电阻并联，电流表测干路电流，根据并联电路的特点可知通过R1的电流不变，利用并联电路的电流特点求出通过R2的电流，再根据欧姆定律求出电阻R2的阻值．26.【答案】解：(1)由串联电路特点知，电阻R1两端的电压U1＝U－U2＝6 V－4 V＝2 V；由欧姆定律得，电流表的示数I＝＝＝0.5 A；(2)由欧姆定律得，电阻R2阻值R2＝＝＝8 Ω；答：(1)电流表的示数是0.5A.(2)电阻R2的阻值是8 Ω.【解析】(1)由电路图知电阻R1与R2串联，电压表测电阻R2两端的电压，根据串联电路的特点求出电阻两端R1的电压，然后由欧姆定律求出电路电流；(2)已知电阻R2两端的电压、流过电阻的电流，由欧姆定律可求出电阻R2的阻值．27.【答案】解：(1)根据图乙可知，未放油箱时电阻R1＝400 Ω，此时电路中的电流：I1＝＝＝0.03 A；(2)由图乙可知，当F＝500 N时，R2＝80 Ω，则电路中的最大电流：I2＝＝＝0.15 A，所以电流表的量程为0.03～0.15 A；(3)由I＝可得，压敏电阻的阻值：R3＝＝＝200 Ω；由图乙可知，当R＝200 Ω时，F＝180 N，此时汽油和油箱的总重力等于180 N；由G＝mg可得，m总＝＝＝18 kg，汽油的质量：m汽油＝18 kg－6.5 kg＝11.5 kg，G汽油＝m汽油g＝11.5 kg×10 N＝115 N.答：(1)未放油箱时，电路中的电流是0.03 A；(2)压敏电阻表面能承受的最大压力是500 N，该油量表(电流表)的量程为0.03～0.15 A；(3)若油箱的质量为 6.5 kg，当油量表(电流表)的示数为0.06 A时，则油箱内汽油的重力是115 N.【解析】(1)根据图乙可以看出，未放油箱时电阻R＝400 Ω，根据欧姆定律可求电路电流的大小．(2)根据图乙读出压敏电阻表面能承受的最大压力为500 N时压敏电阻的阻值，然后根据欧姆定律求出电路中的最大电流，从而得出电流表的量程；(3)先根据欧姆定律的变形公式求出压敏电阻接入电路的阻值，然后根据图象读出压敏电阻承受的压力，再根据压力等于重力、G＝mg和油箱的质量求出汽油的质量，并进一步求出油箱内汽油的重力．。
初中物理《欧姆定律》单元测试题word版(带答案)
《欧姆定律》单元测试题一、单选题（本题包括10小题，每小题3分，共30分。
）1.电阻R 1、R 2并联接在电源上，下列说法正确的是( ) A ．并联电路的总电阻，等于各并联导体的电阻的倒数之和 B ．当R 1变大时，总电阻也变大 C ．电源电压变大时，总电阻也变大 D ．干路中的电流变大时，总电阻也变大2.几位同学学习了欧姆定律后，根据I =UR ，导出了R =UI ，于是他们提出了以下几种看法，你认为正确的是( )A ．导体电阻的大小跟通过导体的电流成反比B ．导体电阻的大小跟加在导体两端的电压成正比C ．导体电阻的大小跟通过导体的电流和加在导体两端的电压无关D ．导体两端不加电压时，导体的电阻为零3.用图所示的电路研究电流与电阻的关系时，将电阻R 由5Ω更换为10Ω，闭合开关，接下来的正确操作是( )A ．直接读出电压表和电流表的示数B ．保持R'的滑片P 位置不变，调高电源电压C ．将R'的滑片P 向左移动，使电流表的示数保持不变D ．将R'的滑片P 向右移动，使电压表的示数保持不变4.小华只有一块电流表，他想测出定值电阻Rx 的阻值，设计了如图所示的电路，电源两端的电压保持不变，定值电阻R 0=30Ω。
只闭合开关S 、S 1，电流表示数I 1=0.2A ；只闭合开关S 、S 2，电流表示数I 2=0.3A 。
则Rx 的阻值为( )A ．15ΩB ．20ΩC ．45ΩD ．60Ω5.在如图所示的电路中，电源电压为6V ，R 1=3Ω，R 2=6Ω,闭合开关S ，下列说法正确的是 ( )A ．通过R 1的电流为1AB ．R 1两端的电压为3VC ．干路中的电流为3AD ．电路的总电阻为9Ω6.在探究“电流与电阻的关系”实验中，小明根据实验数据在坐标纸上描点作出了I −1R 的关系图像，分析该图像可知( )A ．实验过程中，控制导体两端的电压为2V 不变B ．当导体中电流为0时，导体的电阻也为0C ．当导体的电阻为0.2Ω时，通过导体的电流为0.4AD ．当导体两端电压一定时，导体中的电流与导体的电阻成正比7.定值电阻R 1、R 2，它们I-U 图线如图所示，若R 1、R 2串联后的总电阻为R 串，并联后的总电阻为R 并，则关于R 串、R 并的I-U 图线所在的区域，下列说法中正确的是( )．A ．R 串在Ⅰ区域，R 并在Ⅲ区域B ．R 串在Ⅲ区域，R 并在Ⅰ区域C ．R 串在Ⅰ区域，R 并在Ⅱ区域D ．R 串在Ⅱ区域，R 并在Ⅲ区域8.在科学实验时，为了减小误差或寻找普遍规律，经常需要进行反复多次实验： ①“测量物体的长度”时，多次测量；②“研究杠杆的平衡”时，改变动力(臂)和阻力(臂)，多次测量； ③“研究串、并联电路的电流特点”时，换用不同定值电阻，多次测量；④“用电压表和电流表测导体的电阻”时，多次测量电阻两端电压和通过电阻的电流值； 上述实验中寻找普遍规律的是( ) A. ①② B. ①③ C. ②④ D. ②③9.如图所示,电源电压不变,闭合开关,当滑动变阻器滑片P 向左移动时,下列判断正确的是( )A ． 示数变大, 示数变小, 示数不变B ． 示数变大, 示数变小, 示数变大C ． 示数变小, 示数变大, 示数变小D ． 示数变小, 示数变小, 示数变大10.如图所示的电路中，闭合开关后一灯亮，另一灯不亮，电流表有示数，电压表无示数，其原因可能是( )A．L1短路B．L1断路C．L2短路D．L2断路二、填空题（本题包括7小题，每小题2分，共14分）11.如图所示的电路中，电源电压恒定，灯丝的电阻RL 不随温度变化，开关S1闭合，电流表的示数为I1，再闭合开关S2，小灯泡的亮度 (选填“变亮”、“变暗”或“不变”)，电流表的示数为I2，若I1:I2=2:3，则RL:R= 。

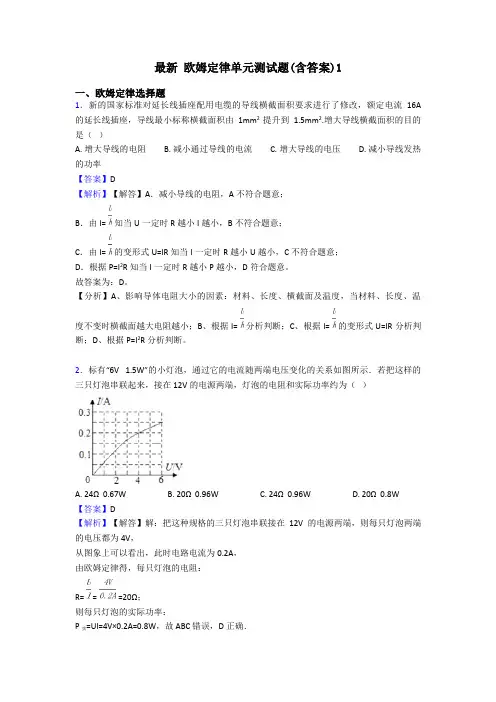

最新 欧姆定律单元测试题(含答案)1
最新欧姆定律单元测试题(含答案)1一、欧姆定律选择题1．新的国家标准对延长线插座配用电缆的导线横截面积要求进行了修改，额定电流16A 的延长线插座，导线最小标称横截面积由1mm2提升到 1.5mm2.增大导线横截面积的目的是（）A. 增大导线的电阻B. 减小通过导线的电流C. 增大导线的电压D. 减小导线发热的功率【答案】D【解析】【解答】A．减小导线的电阻，A不符合题意；B．由I= 知当U一定时R越小I越小，B不符合题意；C．由I= 的变形式U=IR知当I一定时R越小U越小，C不符合题意；D．根据P=I2R知当I一定时R越小P越小，D符合题意。
故答案为：D。
【分析】A、影响导体电阻大小的因素：材料、长度、横截面及温度，当材料、长度、温度不变时横截面越大电阻越小；B、根据I= 分析判断；C、根据I= 的变形式U=IR分析判断；D、根据P=I2R分析判断。
2．标有“6V 1.5W”的小灯泡，通过它的电流随两端电压变化的关系如图所示．若把这样的三只灯泡串联起来，接在12V的电源两端，灯泡的电阻和实际功率约为（）A. 24Ω 0.67WB. 20Ω 0.96WC. 24Ω 0.96WD. 20Ω 0.8W【答案】D【解析】【解答】解：把这种规格的三只灯泡串联接在12V的电源两端，则每只灯泡两端的电压都为4V，从图象上可以看出，此时电路电流为0.2A，由欧姆定律得，每只灯泡的电阻：R= = =20Ω；则每只灯泡的实际功率：P实=UI=4V×0.2A=0.8W，故ABC 错误，D正确．故选：D．【分析】三只完全相同的灯泡串联，灯泡的电阻相等，通过的电流相等，根据欧姆定律可知，三只灯泡两端的电压相等，再从图象上找到对应的电压和电流，根据相应的公式分别算出每只灯泡的实际电阻和实际功率．3．如图所示电路中，电源电压不变，开关S闭合，滑动变阻器滑片向右移动时，电流表和电压表的示数将（）A. 电流表的示数变大，电压表的示数变大B. 电流表的示数变小，电压表的示数不变C. 电流表的示数变大，电压表的示数不变D. 电流表的示数变小，电压表的示数变小【答案】 D【解析】【解答】解：由电路图可知，灯泡与滑动变阻器串联，电流表测电路中的电流，电压表测灯泡亮度的电压，开关S闭合，滑动变阻器滑片向右移动时，接入电路中的电阻变大，电路中的总电阻变大，由I= 可知，电路中的电流变小，即电流表的示数变小，AC不符合题意；由U=IR可知，灯泡两端的电压变小，即电压表的示数变小，B不符合题意，D符合题意．故答案为：D．【分析】由图可知，电路串联，电压表测量灯泡分压，滑片右移电阻变大，电流变小，灯泡分压减小.4．如图所示的四个电路中，电源电压都相同且不变，电阻R的阻值均相等. 闭合电键S 后，电流表示数最小的是（）A. B. C. D.【答案】 A【解析】【解答】A图中电流表与一个电阻串联后又与开关并联，所以开关闭合后将其短路，电流表的示数为零；B图中开关闭合后，两电阻并联，电流表测量干路电流，示数为：；C图中两电阻串联，开关闭合后，电流表示数为：；D图中两电阻并联，电流表测量一个支路的电流，示数为： .所以A图中电流表示数最小，故答案为：A .【分析】A、开关闭合后，为上面的电阻的简单电路，电流表与下面的电路被短路，电流表示数为零；BCD、开关闭合后，根据电路的连接方式，利用欧姆定律分别列出电流的表达式，再比较大小 .5．如图所示电路中，电源电压保持不变，闭合开关S，将变阻器滑片向左移动时（）A. 灯泡L1亮度不变、L2变亮B. 电流表示数变小，电压表示数不变C. 电流表示数不变，电压表示数变大D. 电流表、电压表示数均不变2【答案】 C【解析】【解答】灯泡L2与滑动变阻器的最大阻值串联后再与灯泡L1并联，电流表测L1支路的电流，电压表测滑片P右侧部分的电压；因并联电路中各支路独立工作、互不影响，所以，滑片移动时，L1支路的电流不变，L1的实际功率不变，即电流表示数不变，灯泡L1亮度不变，故B不正确；变阻器滑片向左移动时，不能改变接入电路中的电阻，但电压表所测部分电阻的阻值变大，由I=U/R可知，该支路电流不变，灯泡L2的实际功率不变，亮度不变，故AD不正确；由U=IR可知，电压表的示数变大，故C正确；故答案为：C.【分析】本题考查学生动态电路的分析能力。
《欧姆定律》单元测试及答案
《欧姆定律》单元测试及答案一、选择题（每小题3分，共30分）1.根据欧姆定律I=U/R，下列说法正确的是（）A.通过导体的电流越大，这段导体的电阻就越小B.导体两端的电压越高，这段导体的电阻就越大C.导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比D.导体的电阻与电压成正比，与电流成反比2. 两个导体并联后的总电阻（）A.比每个导体的电阻都大B.比每个导体的电阻都小C.等于两个导体的电阻之和D.等于两个导体电阻的倒数之和3. 图7-1所示的电路中（电源电压不变），闭合开关S后，当滑动变阻器的滑片自左向右移动时，下列判断中正确的是（）A.电流表的示数不变，电压表的示数不变B.电流表的示数变大，电压表的示数变小C.电流表的示数变大，电压表的示数变大D.电流表的示数变小，电压表的示数不变4. 在“探究电流与电压的关系”的实验中，分别用R1、R2两个电阻进行了探究，并根据各自的实验数据绘制出如图7-2所示的I-U关系图像，从图中可以看出R1、R2的大小关系为（）A. R1＞R2B. R1＜R2C. R1=R3： D.不能确定5. 为了了解温度的变化情况，小王同学设计了图7-3所示的电路。
图中电源电压保持不变，R是定值电阻，Rt是热敏电阻，其阻值随温度的降低而增大，在该电路中，可以通过电流表或电压表示数的变化来判断温度的变化情况。
小王在连接好电路且闭合开关后做了以下的实验，往Rt上擦一些酒精，然后观察电表示数的变化情况。
他观察到的现象应该是（）A. A表和V表示数均变小B. A表示数变大，V表示数变小C. A表示数变小，V表示数变大D. A表和V表示数均变大6. 如图 7 -4所示，电源电压保持不变，电路中的电阻为R ，电流表的示数为I ，为使电流表的示数变为 3I ，则下列做法中正确的是（）A.串联一个阻值为12R的电阻B.并联一个阻值为2R的电阻C.将一个阻值为2R的电阻串联在电路中.D.将一个阻值为12R的电阻与电阻R并联7. 在图7 -5所示电路中，电源电压为5V , R 为滑动变阻器， L 为标有“ 5V ”字样的小灯泡（即灯泡正常发光时两端的电压为5V ）。
人教版九年级全册《第十七章 欧姆定律》物理单元测试卷及答案详解
人教版九年级全册《第17章欧姆定律》单元测试卷（1）一、选择题1．（3分）根据欧姆定律可以导出R＝，关于这个导出公式，下列说法正确的是（）A．导体电阻的大小跟导体两端的电压成正比B．导体电阻的大小跟导体中的电流成反比C．导体电阻的大小跟导体两端的电压和通过导体的电流无关D．当导体两端的电压为0时，导体的电阻也为02．（3分）某同学将一个1Ω的电阻和一个2019Ω的电阻并联后，并联后的总电阻接近于下列哪个阻值（）A．1ΩB．2019ΩC．2020ΩD．208Ω3．（3分）两个导体串联后的总电阻大于其中任何一个导体的电阻，因为导体串联相当于（）A．减小了导体长度B．减小了导体横截面积C．增大了导体长度D．增大了导体横截面积4．（3分）如图是小明探究“电流一定时，电压与电阻关系”的实验电路图．已知电源电压U＝15V，滑动变阻器上标有“20Ω3A”（实际最大阻值略小于20Ω），实验中所用的四个定值电阻分别为5Ω，10Ω，15Ω，20Ω．为了使这四个电阻都能为实验所用，电路中电流表选择的量程和应控制的电流最合理的是（）A．0～0.6A0.5A B．0～3A0.8AC．0～3A0.7A D．0～3A0.75A5．（3分）某同学用两节干电池串联起来作电源，做伏安法测电阻的实验，因不慎将电流表和电压表相互接错了，如图所示，则开关闭合后，各仪表将（）A．电流表、电压表均被烧坯B．电流表、电压表不会被烧坏C．只有电流表被烧坏D．只有电压表被烧坏6．（3分）在用伏安法测未知电阻R x时（电源电压未知），如果缺少电流表或电压表，可以通过增加一个已知阻值的定值电阻R1和开关来解决，下面的四种方案中不可行的是（）A．B．C．D．7．（3分）如图所示，电源电压保持不变，开关S闭合后，灯L1和L2都正常发光，甲、乙两个电表示数之比为4：3．此时灯L1和L2的电阻之比为（）A．3：1B．1：3C．3：4D．4：38．（3分）如图所示是小明同学设计的厨房天然气安全监控的电路图。
欧姆定律测试题(有答案)
北师大版欧姆定律单元测试题（总分70分，时间：70分钟）一、单选题（每小题2分，共24分）1、从欧姆定律可导出R=U/I，下列说法正确的是（）A、当电压为0时，电阻为0B、当电流增大2倍时，电阻减小2倍C、当电压增大2倍时，电阻增大2倍D、不管电压或电流如何变化，电阻不变2、如图，电源电压保持不变，若在甲、乙两处分别接入电压表，闭合开关S1、S2，测得U甲：U乙=4：3，若只断开开关S2，拆去电压表，并在甲、乙两处分别接入电流表，则此时I甲：I乙是（）A．1：1 B．4：3 C．3：4 D．16：93、如图所示的电路中，电源电压6V保持不变，定值电阻的阻值为10Ω，滑动变阻器的最大阻值为20Ω．当开关闭合，滑片由b端向a端移动的过程中，以下说法正确的是（）A、电压表的示数减小B、电压表示数与电流表示数的比值变小C、当滑片移动中点时，电压表示数为2VD、当滑片移到a端时，电流表示数为0.6A4、如图所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右滑动过程中（）A、电压表V示数变小B、电流表A1示数变大C、电流表A2示数不变D、电流表A2示数变小5、酒驾易造成交通事故，利用如图所示的电路可以检测司机是否酒驾．图中的R1为定值电阻，R2是一个“气敏传感器”，它的电阻值会随着其周围酒精气体浓度的增大而减小．检测时，喝了酒的司机对着“气敏传感器”吹气，则（）A、电路的总电阻减小，电压表的示数减小B、电路的总电阻减小，电压表的示数增大C、电路的总电阻增大，电压表的示数增大D、电路的总电阻增大，电压表的示数减小6、如图所示，R1与R2并联在电源电压为3V的电路中．只闭合开关S1时，电流表的示数为0.3A；同时闭合开关S1和S2，电流表的示数为0.5A，则（）A、R1的阻值为6ΩB、R2的阻值为15ΩC、通过R1的电流是0.5AD、通过R2的电流是0.3A7、如图电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，电流表和电压表的示数变化情况分别为（）A、电流表的示数变小，电压表的示数变大B、电流表的示数变大，电压表的示数变小C、电流表的示数变小，电压表的示数不变D、电流表的示数变小，电压表的示数变小8、现有10欧、20欧、30欧的电阻若干，假设这三种电阻的成本与它们的电阻值成正比，现在需要得到另外一些新电阻，并且只能利用现有电阻采用串、并联的方式得到，以下电阻中最便宜的是(不考虑导线等费用)( ) A、7.5欧B、12欧C、15欧D、18欧9、如图所示的电路中，电源电压保持不变，R1=20Ω．闭合开关S，移动滑动变阻器R2的滑片P到中点c时，电流表的示数为0.4A；移动滑片P到最左端a时，电流表的示数为0.3A，则电源电压和滑动变阻器的最大阻值分别为（）A、6V 20ΩB、12V 20ΩC、6V 30ΩD、12V 3010、如图所示，电源电压不变，闭和开关S，当滑动变阻器滑片P向右移动时（）A、电流表A1示数变小，电压表V示数变小B、电流表A2示数变大，电压表V示数变大C、电压表V示数与电流表A1示数比值变小D、电压表V示数与电流表A2示数比值变大11、如图所示电路中，闭合开关S，灯泡发光，电路正常．若将电压表与电流表交换位置，电路可能出现的情况是（）A、电流表、电压表被烧毁B、电压表示数接近电源电压C、灯泡正常发光D、电流表有示数12、在做“探究电流与电阻的关系”实验中，小翔连接了如图所示的电路．他先在电路的a、b间接入10Ω的电阻，移动变阻器的滑片，读出电压表与电流表的示数；记录数据后，改用15Ω电阻替换10Ω电阻，闭合开关，接下来他的实验操作应该是（）A、观察电压表，向右移动滑片，读取电流数据B、观察电流表，向右移动滑片，读取电压数据C、观察电压表，向左移动滑片，读取电流数据D、观察电流表，向左移动滑片，读取电压数据二、非选择题(共46分)13、科学家有着强烈的好奇心和执着的探究精神，德国物理学家最先通过实验归纳出一段导体中电流跟电压和电阻之间的定量关系，即：．为了纪念他作出的杰出贡献，人们将他的名字命名为_______的单位。
人教版九年级物理第十七章《欧姆定律》单元测试(含答案)
第十七章欧姆定律一、选择题1．关于公式R=U/I，下列说法正确的是（）A．电阻与电压成正比B．对同一导体，它两端的电压与通过它的电流之比是定值C．电阻的大小与电压、电流大小有关D．电阻与电流成反比2．如图是小明在探究电流与电阻关系的实验电路图，实验中将电阻R由20Ω换成10Ω的电阻后，下一步他将（）A．闭合开关，读出电流表和电压表的示数，并填入表格中B．闭合开关，将滑动变阻器的滑片向右移动到适当位置，使电压表的示数保持不变，读出电流表的示数，并填入表格中C．闭合开关，将滑动变阻器的滑片向左移动到适当位置，使电压表的示数保持不变，读出电流表的示数，并填入表格中D．以上步骤均不正确3．有甲、乙两个导体，当通过相同的电流时，甲两端的电压比乙两端的电压高，则两者的电阻相比（）A．R甲＞R乙B．R甲＝R乙C．R甲＜R乙D．无法判定4．阻值为3Ω与6Ω的电阻，将它们串联，其总电阻为R1；将它们并联，其总电阻为R2，则R1：R2等于（）A．2：1B．1：2C．2：9D．9：25．有两个阻值不同的定值电阻R1、R2，它们的电流随电压变化的I﹣U图线如图所示。
如果R1、R2串联的总电阻为R，并联后的总电阻为R′．则关于R、R′的I﹣U图线所在的区域，下列说法中正确的是（）A．R1的阻值比R2大B．R在Ⅱ区域，R′在Ⅰ区域C．R在Ⅲ区域，R′在Ⅱ区域D．R在Ⅲ区域，R′在I区域6．如图所示，R1＝5Ω，R2＝10Ω，则电压表V1、V2示数之比是（）A．1：2B．2：1C．1：3D．3：17．如图所示，当开关S由闭合变为断开时，下列说法中不正确的是（）A．电路中的电流为零B．灯泡两端电压为零C．电灯的电阻为零D．电源两端的电压不为零8．如图所示电路中，电源电压保持不变，闭合开关S后，电路正常工作，过了一会儿，灯L变亮，两只电表中只有一只电表示数变大。
则下列判断正确的是（）A．R0短路，电流表示数变大B．R1断路，电压表示数变大C．R1断路，电流表示数变大D．R0短路，电压表示数变大9．热敏电阻的阻值是随环境温度的增大而减小的。
物理第十七章欧姆定律单元测试(包含答案)
物理第十七章欧姆定律单元测试一、选择题1. 根据欧姆定律，下列说法正确的是（）A.通过导体的电流越大，这段导体的电阻就越小B.导体两端的电压越大，这段导体的电阻就越小C.导体的电阻与电压成正比，与电流成反比D.同一导体两端的电压越大，这段导体中的电流就越大2. 如图所示是研究电流与电压、电阻关系的电路图，实验分“保持电阻不变”和“保持电压不变”两步进行。
在“保持电压不变”这一步实验时应（）A.保持R2滑片的位置不动B.保持R1不变C.更换R1，并调节R2的滑片到适当位置，保持电压表示数不变D.保持电路中电流不变3. 在“探究电流与电压的关系”的实验中，分别用R1、R2两个电阻进行了探究，并根据各自的实验数据绘制出如图所示的I-U关系图像，从图中可以看出R1、R2的大小关系为( )A.R1>R2B.R1<R2C.R1＝R2D.不能确定4. 如图所示的电路中，电源电压保持不变。
闭合开关S，将滑动变阻器的滑片P向右移动时，下列说法正确的是（）A.电流表A的示数变小，电压表V2的示数变大B.电压表V1与电流表A的示数之比保持不变C.电流表A的示数变小，电压表V1的示数变大D.电压表V1与电压表V2的示数之和保持不变5. 在用“伏安法测电阻”时，所选择的电源电压为4.5V，被测电阻的阻值约为l0Ω，则选择电路时电压表、电流表的量程应为（）A.0～3V、0～3AB.0～3V、0～0.6AC.0～15V、0～3AD.0～15V、0～0.6A6. 在“伏安法测电阻”的实验中，滑动变阻器不能起的作用是（）A.改变电路中的电流B.改变被测电阻两端的电压C.改变被测电阻的阻值D.保护电路7. 在如图所示的电路中，电源电压保持不变。
闭合开关S后，向右移动滑片P。
下列说法中正确的是（）A.电压表的示数变大B.电压表的示数变小C.电流表A的示数变大D.电流表A的示数变小8. 如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作。
《欧姆定律》单元测试题(一)
《欧姆定律》测试题（一）一、填空题(每空1分，共30分)1.欧姆定律的内容是：导体中的电流，跟导体两端的电压成_____，跟导体的电阻成_____；用公式表示就是____；它的两个变形公式是______、_____.它是____国物理学家欧姆经过大量的实验得出来的.5.在图1所示的电路中，当滑动变阻器的滑片向右滑动时，各电表示数的变化情况是：电流表的示数___，V1的示数____，V2的示数___.(填“变大”“变小”或“不变”)7.装有两节干电池的手电筒，电压是___V，小灯泡的电阻是10 Ω，工作时，通过灯泡的电流是_____A. 8.在图所示的电路，A1的示数为0.2 A,A2的示数为0.6 A,电源电压为12 V，则R1=___Ω,R2=___Ω,R1和R2并联的总电阻为___Ω.9.修理收音机时，需要1只1 kΩ的电阻，但手边只有3 kΩ的电阻4只和0.5 kΩ及0.4 kΩ的电阻各一只，则应选用_____的电阻_____只___联可得到1 kΩ的电阻.10.把20 Ω的电阻R1跟60 Ω的电阻R2并联起来，接在电压是6 V的电源上，并联的总电阻是__Ω,R1的电流跟电路中的总电流之比是_.11.如图3所示电路，断开电键S时，电压表示数为6 V，电流表示数为0.5 A，电源电压为9 V.由此可知电阻R1=____Ω;合上开关S后电流表的示数为_____.二、选择题(每题3分，共30分)1.关于电流跟电压的关系，下列说法中正确的是A.电流跟电压成正比B.通过导体的电流跟加在导体两端的电压成正比C.在电阻一定的情况下，电流和电压成正比D.无正确答案2.在电流跟电阻的关系中，下列说法正确的是A.电流跟电阻成反比B.在电压一定的情况下，电流和电阻成反比C.通过导体的电流跟导体的电阻成反比D.以上说法均不正确L 3.如图4所示的电路中，当滑片P 向左移动时，电压表和电流表的示数变化情况是A.电流表示数增大，电压表示数不变B.电流表示数增大，电压表示数增大C.电流表示数不变，电压表示数减小D.电流表示数减小，电压表示数减小4.一只电阻值为R的电阻丝，两端电压为U时，通过的电流为I，若将该电阻两端电压变为2U，则电阻的阻值和通过它的电流分别是A.2R，2I B.R，IC.2R，ID.R，2I甲乙5.在用电流表和电压表测电阻的实验中，某同学在操作中电表量程选择正确，但不慎将两表的位置连错，连成如图甲、乙所示的两种情况.当开关闭合后，甲图发生的后果是A.电流表和电压表都被损坏B.电流表损坏，电压表示数为零C.电流表示数为零，电压表有示数D.电流表损坏，电压表有示数6.如上题，当开关闭合后，乙图发生的后果是A.电流表和电压表都被损坏B.电流表损坏，电压表示数为零C.电流表示数为零，电压表ABCD有示数 D.电流表损坏，电压表有示数7.图6所示是测Rx 阻值的四个电路图，其中正确的是8.若有两个电阻R1、R2(R2＞R1)，设串联后的总电阻为R 串，并联后的总电阻为R 并，那么一定有A.R串＞R2＞R1＞R并B.R并＞R串＞R2＞R1C.R串＞R并＞R1＞R2D.R串＞R并＞R2＞R19.一段导体接在电源电压为8 V的电路中，通过导体的电流为0.4 A.若将这段导体接在电压为2 V的电源上，这段导体的电阻为A.10 ΩB.20ΩC.40 ΩD.80 Ω10.一只电阻，当其两端电压从2 V增加到2.8 V时，通过该电阻的电流增加了0.1 A，那么该电阻阻值为A.8 ΩB.20 ΩC.28 ΩD.18 Ω三、想一想(每题5分，共10分)16.小忠同学连接的电路如图所示，电源电压为12 V 且保持不变，所用的电阻R2=40 Ω.当他将开关断开时，电流表的示数为0.4 A.当他将开关闭合时电流表的示数为多少？17.小建同学连接的电路如图所示，他所用的灯泡上标有“6 V 0.5 A”的字样.当他闭合开关时，灯泡正常发光，电流表的示数为0.6 A.请你计算：（1）通过灯泡中的电流；（2）电阻R的阻值；（3）电源的电压.4.有一灯泡，把它接在36 V 电路中，正常工作时通过的电流为0.5 A.今发现36 V 线路有故障，需把它接在220 V的电路中使它正常工作，需串联一个多大的电阻？如图11所示的电路，电源电压保持6V不变。
