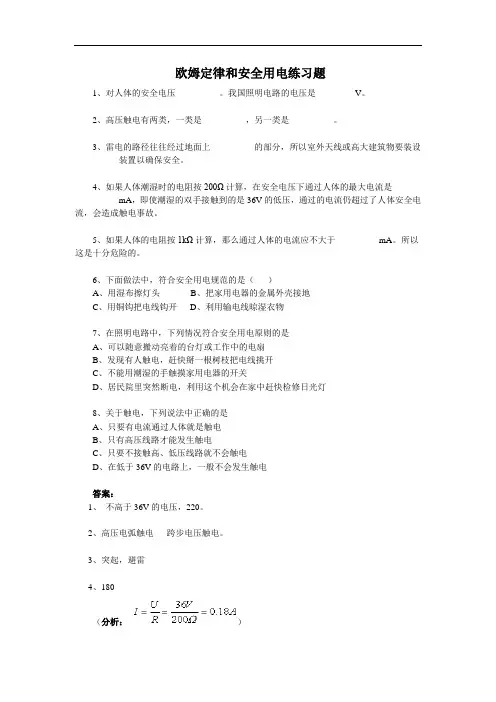

八年级物理欧姆定律和安全用电
(新课)第六讲欧姆定律和安全用电
一、知识要点
1.根据欧姆定律表达式I=________可知,加在人身上的电压越高,通过人体的电流越_____,危险性也越大。只有不高于____V的电压才是安全的。
2.电路有______路_______路_______路三种形式。其中在______路时,电流不经用电器,而是电源两极直接用导线连接,由于导线的电阻_______,根据欧姆定律可知,电流______,会造成电源损坏,严重时可能造成火灾。
3.某导线电阻为0.008Ω,若不慎直接跟一节干电池两极连接发生短路,则短路电流为_________A。
4.一节干电池电压是V,家庭照明电路的电压是V,只有不高于V的电压才是安全的。高压输电线的电压高达伏,甚至伏。
5.高大建筑的顶都有针状的金属物,通过很粗的金属线与大地相连,可以防雷,叫做,高压输电铁塔最上面的两条导线也是用来防的,我国古代建筑上的龙角形铁制装饰物据说也有预防的作用。
二、典型例题
例1 一个风和日丽的周末,小明和她的同学一同去效游,在野外他们看到小鸟停在高压线上欢快的歌唱,他们感到很奇怪,人接触高压线时,会触电的,那么小鸟为什么不会触电呢?针对这个问题,她们讨论了以下四种结论,你认为有道理的是()
A.小鸟的电阻很大,通过导体的电流很小 B.小鸟的脚是绝缘体
C.小鸟只停在一根电线上,两脚之间的电压很小 D.小鸟的天性不会触电
例2 小红在小区里看到变电料的墙上写着“高压危险,请勿靠近”。请根据你所学的知识帮助他解释变电站写出警告语的原因。
答:因为高压线路的电压高达几十千伏,甚至几百千伏,远远超出了,靠近它时,高压带电体和人体之间就会发生现象。这时有较大的通过人体,会造成事故。
例3 为什么电压越高越危险?
答:欧姆定律告诉我们,导体中的大小跟加在这个导体两端的成正比。人体也是导体,电压越高,通过的越大,大到一定程度就危险了,经验证明,只有不高于的电压才是安全的,家庭电路的电压是V,远远超不定期了安全电压,一旦发生触电,很可能有生命危险。例4小明同学测电阻R的阻值时,连接了如图的电路。
(1)电路中有一根导线连接错了,请你在接错的导线上打一个叉,并画出正确的连线。
图7-5-2
(2)实验中测出了如下表所示的数据,其中第3次测量时电流表的表盘如图所示,请你读出电流值填在
图7-5-1
表格中。电阻测量值R = Ω。
三、高效训练
1.水在通常情况下是 体。如果用湿手插拔插销、开关电灯时,不小心水流进了插销或开关里 ,就会使人体和 相连,造成危险,所以千万不要用湿手触摸电器。 2.人体触电的原因是( )
A .人体带了电
B .人体中有电流
C .人体中有电压
D .通过人体的电流超过安全值
3.安装避雷针的目的是发生雷电时让放电电流通过它流入大地,而不让放电电流通过建筑物流入大地,从而起到保护建筑物的作用。那么下列哪种物质可制作避雷针( ) A .玻璃 B.橡胶
C.塑料 D.钢铁
4.家庭电路中的用电器正常工作,把断开开关的台灯插头插入插座时,电灯突然全部熄灭,说明电路中
A .电路原来是断路
B .插座处短路
C .台灯灯丝断了
D .台灯插头处短路
5.如图,已知R 1=R 2=R 3=20Ω,当S 1S 2都断开时,电流表示数为0.15A ,若S 1S 2都闭合时,电流表的示数为( ) A.0.1A B.0.15A C.0.6A D.0.3A
6.发生电火灾后,产生应该做的是 ( )
A .用水灭火
B .用灭火器灭火
C .用砂子灭火
D .切断电源并拔打119火警电话
次数
第1次 第2次 第3次 电压(V )
2.5
3.0 3.5 电流(A )
1.3
1.5
S
A R P
R1
a b 图6-55
S A1
A2V
L
R1
R2
P
7.当加在某一导体两端的电压为8V时,通过导体的电流为0.4A,则该导体的电阻为______Ω,若加在导体两端的电压增加到12V,则该导体的电阻为________Ω,通过的电流为_______A。2.阻值为10Ω和电阻和阻值为25Ω的电阻串联后的总阻为________Ω,并联后的总电阻为_____Ω。
8.张弛同学在做“用变阻器改变灯的亮度”的实验时,她将一只小灯泡与滑动变阻器及开关串联后接在电源上,但闭合开关后无论怎样移动滑动变阻器的滑片,灯都不亮,为了检查电路故障,她另取一只电压表将表分别与小灯泡、开关并联时,表的指针均不动;将表与滑动变阻器并联时,表的指针明显偏转.则电路故障可能是()
A.电源没电了B.小灯泡处开路C.滑动变阻器处开路 D.开关处开路
9.在如图6-55所示的电路中,电池的电压为12V,滑动变阻器R的最大阻值是50Ω,
电阻R1的阻值为10Ω.当变阻器的p端从a端滑向b端时,电流表的变化范围是()
A.0.24A~0.2A
B.0.2A~0.24A
C.0.2A~1.2A
D.1.2A~0.2A
10.如图6-56所示电路中电源电压不变,当S闭合,且滑片P向左
滑动时,各电表示数的变化情况是
A.A1表读数不变、A2表读数变小、V表读数变小
B.A1表读数变大、A2表读数变大、V表读数不变
C.A1表读数变小、A2表读数变大、V表读数变大
D.A1表读数不变、A2表读数变大、V表读数不变
11.在“伏安法测电阻”的实验中,滑动变阻器不能起到的作用是( )
A.改变电路中的电流
B.改变被测电阻两端的电压
C.改变被测电阻的阻值
D.保护电路
12.如图示的电路中,电源电压若保持不变,R1=4Ω,R2=6Ω。
1)如果开关S1、S2都断开时,电流表的示数为0.6A,那么电源电压是多大?
2)如果开关S1、S2都闭合时,电流表的示数为2A,那么R3的阻值是多大?
13.如右图所示的电路中,R1=6Ω,滑动变阻器的规格为“1A、20Ω”,电源电压为4.5V并保持不变。
电流表量程为0~0.6A,电压表的量程为0~3V。求:
1)为保护电表,则滑动变阻器的变化范围为多少?
2)当滑动变阻器R2为8Ω时,电流表、电压表的示数分别为多少?
