光子晶体原理及应用
光子晶体的原理与应用
光子晶体的原理与应用概述光子晶体是一种由周期性改变介电常数分布而形成的结构，具有能带结构类似于电子在晶格中的运动。
光子晶体能够控制光的传播和波长选择性，因此在光学领域具有广泛的应用前景。
光子晶体的原理光子晶体的原理基于周期性调制介电常数分布。
通过改变材料的周期性结构，可以实现光子晶体的禁带带隙效应，即在一定频率范围内，光的传播被完全阻止。
光子晶体的禁带带隙可以通过调节结构的周期、材料的折射率以及填充材料来实现。
光子晶体的禁带带隙效应是由几何光学效应和电磁场的相互作用相结合而产生的。
在光子晶体中，光通过周期性结构时，会出现在特定频率范围内的相干散射。
这种相干散射会导致光的传播被阻挡，从而形成禁带。
禁带带隙的宽度取决于周期性结构的参数，包括晶格常数、材料折射率以及填充材料等。
光子晶体的应用光子晶体的光学波导光子晶体可以实现光的传输和波导效应。
在光子晶体中，通过调节光子晶体的周期性结构，可以实现光的导向和控制。
光子晶体光波导可以用于构建高效的光耦合器、分束器、滤波器、光放大器等光学元件。
光子晶体光波导具有低损耗、高效率等特点，被广泛应用于光通信、光子芯片等领域。
光子晶体的传感器光子晶体由于其禁带带隙效应，可以实现光的滤波和波长选择性。
这使得光子晶体成为理想的传感器材料。
通过改变光子晶体的结构和填充材料，可以实现对不同化学和生物分子的敏感度。
光子晶体传感器可以用于检测环境中的气体、液体、生物分子等，具有高灵敏度、高选择性和实时监测等特点。
光子晶体的光学器件光子晶体的禁带带隙效应还可以用于设计和制造光学器件。
通过选择合适的晶格参数和材料，可以实现对特定波长和频率的光的调控。
光子晶体光学器件包括滤光器、反射镜、全反射镜、衍射光栅等。
这些光学器件具有高效率、高分辨率和高准确性的特点，并在光学测量、光通信等领域得到广泛应用。
光子晶体的激光器利用光子晶体的禁带带隙效应，可以实现低阈值、窄带宽的激光器。
光子晶体激光器在光通信、光信息处理等领域具有重要应用前景。
光子晶体能带计算

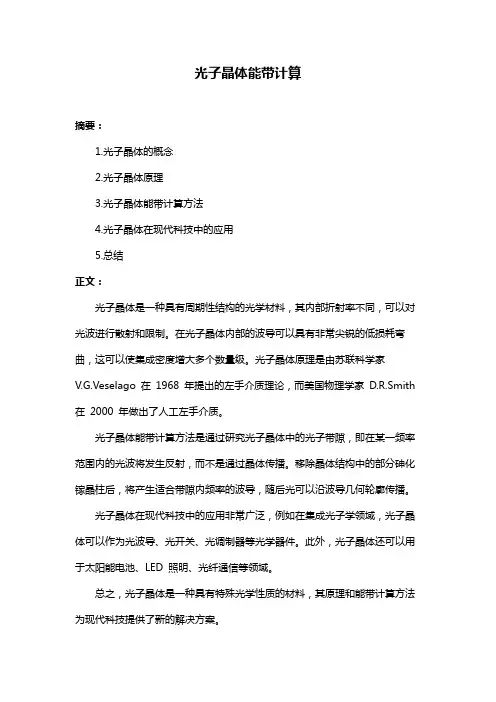

光子晶体能带计算
摘要：
1.光子晶体的概念
2.光子晶体原理
3.光子晶体能带计算方法
4.光子晶体在现代科技中的应用
5.总结
正文：
光子晶体是一种具有周期性结构的光学材料，其内部折射率不同，可以对光波进行散射和限制。
在光子晶体内部的波导可以具有非常尖锐的低损耗弯曲，这可以使集成密度增大多个数量级。
光子晶体原理是由苏联科学家
V.G.Veselago 在1968 年提出的左手介质理论，而美国物理学家D.R.Smith 在2000 年做出了人工左手介质。
光子晶体能带计算方法是通过研究光子晶体中的光子带隙，即在某一频率范围内的光波将发生反射，而不是通过晶体传播。
移除晶体结构中的部分砷化镓晶柱后，将产生适合带隙内频率的波导，随后光可以沿波导几何轮廓传播。
光子晶体在现代科技中的应用非常广泛，例如在集成光子学领域，光子晶体可以作为光波导、光开关、光调制器等光学器件。
此外，光子晶体还可以用于太阳能电池、LED 照明、光纤通信等领域。
总之，光子晶体是一种具有特殊光学性质的材料，其原理和能带计算方法为现代科技提供了新的解决方案。
光子晶体原理的应用
光子晶体原理的应用1. 概述光子晶体是一种周期性变化的介质结构，具有调控光的传播特性的能力。
它是通过调整介质材料的周期性分布，实现对光的控制。
光子晶体的原理被广泛应用于光学领域，包括传感器、光通信、光电子器件等方面。
本文将介绍光子晶体原理的应用，以及它在不同领域中的具体应用案例。
2. 光子晶体传感器光子晶体传感器是基于光子晶体原理设计的一种传感器。
光子晶体的结构可以对特定的光波进行调控，因此可以用于探测光波的特性。
光子晶体传感器通常使用光子晶体的周期性结构和介质材料的特性来实现对目标光波的探测。
例如，光子晶体传感器可以用于检测环境中的温度、湿度、气体浓度等参数。
具体应用案例： - 温度传感器：利用光子晶体的光学性质受温度变化影响的特点，设计出一种基于光子晶体的温度传感器。
该传感器可以通过测量光子晶体反射光的波长变化来实现对温度的测量。
- 气体传感器：将特定的化学材料与光子晶体结合，设计出一种基于光子晶体的气体传感器。
当目标气体与化学材料发生反应时，光子晶体的光学性质会发生变化，从而实现对气体的测量。
3. 光子晶体光通信光子晶体光通信是利用光子晶体的调控能力传输光信号的一种通信方式。
光子晶体结构可以通过调整介质材料的周期性分布，实现对光的传输特性的调控。
这种结构在光通信领域中具有重要的应用价值。
具体应用案例： - 光纤光栅：将光子晶体与光纤结合，设计出一种具有周期性调制结构的光纤光栅。
这种光纤光栅可以通过调节光子晶体结构，实现对光信号的滤波、增强、调制等操作，从而提高光通信系统的传输性能。
- 光子晶体波导：利用光子晶体的调控能力设计出一种光子晶体波导结构。
这种波导结构可以将光信号引导到目标位置，实现光通信系统的传输功能。
光子晶体波导具有低损耗、高效率等优点，在光通信领域中得到广泛应用。
4. 光子晶体光电子器件光子晶体光电子器件是利用光子晶体原理设计制造的一类光电子器件。
光子晶体结构可以调控光的传播特性，因此可以用于设计制造具有特定功能的光电子器件。
光子晶体原理及应用
一、绪论1.1光子晶体的基本概念光子晶体是由不同介电常数的介质材料在空间呈周期排布的结构，当电磁波受到调制而形成类似于电子的能带结构，这种能带结构称为光子能带。
在合适的晶格常数和介电常数比的条件下，类似于电子能带隙，在光子晶体的光子能带间可出现使某些频率的电磁波完全不能透过的频率区域，将此频率区域称为光子带隙或光子禁带。
人们又将光子晶体称为光子带隙材料。
与一般的电子晶体类似，光子晶体也有一维、二维、三维之分。
一维光子晶体是介电常数不同的两种介质块交替堆积形成的结构。
实际上，一维光子晶体已经被广泛应用，如法布里-珀罗腔光学多层的增反/透膜等。
二维光子晶体是介电常数在二维空间呈周期性排列的结构。
光子晶体中存在光子禁带的物理机理是基于固体物理的布洛赫理论。
1.2光子带隙光子在光子晶体中的行为类似于电子在半导体晶体中的行为，通过独特的光子禁带可改变光的行为。
研究表明，光子带隙有完全光子带隙与不完全光子带隙的区分。
所谓完全光子带隙，是指在一定频率范围内，无论其偏振方向及传播方向如何，光都禁止传播，或者说光在整个空间的所有传播方向上都有能隙，且每个方向上的能隙能互相重叠。
所谓不完全光子带隙，则是相应于空间各方向上的能隙并不能完全重叠，或只在特定的方向上有能低折射率的介质在晶格中所占比率以及它们在空间的排列结构。
总的来说，折射率差别越大带隙越大，能够达到的效率也就越高。
二、光子晶体的晶体结构和能带结构特性研究2.1一维光子晶体的传输矩阵法设一维光子晶体由两种材料周期性交替排列构成，通常称一维二元光子晶体，类似固体能带理论中的Kroning-penney模型，在空气中由A、B薄层交替构成一维人工周期性结构材料，其中A材料的折射率是na，厚度为ha，B材料的折射率是nb，厚度为hb，那么周期d=a+b，A、B总层数为N。
以AB材料进行仿真计算。
仿真程序clear allna=2.35;nb=1.38;ha=63.8e-9;hb=108.7e-9;yeta1=na;yeta2=nb;yeta0=1;bo=400:1:900;derta1=(2*pi*na*ha)./(bo*1e-9);derta2=(2*pi*nb*hb)./(bo*1e-9);num=length(bo);for j=1:num;Ma=[cos(derta1(j)),-i*sin(derta1(j))./yeta1;-i*yeta1*sin(derta1(j)),cos(derta1(j))]; Mb=[cos(derta2(j)),-i*sin(derta2(j))./yeta2;-i*yeta2*sin(derta2(j)),cos(derta2(j))]; Mab=Ma*Mb;N=10;M=Mab^N;Rfan(j)=abs((M(1,1)*(yeta0)+M(1,2)*(yeta0)*(yeta0)-M(2,1)-M(2,2)*(yeta0))./(M(1, 1) *(yeta0)+M(1,2)*(yeta0)*sqrt(yeta0)+M(2,1)+M(2,2)*(yeta0)))^2;endfigure(1);plot(bo,Rfan,'k');box on;首先，我们A材料的折射率为2.35，B材料的折射率为1.38，AB材料组成的光子晶体的介质层数为10层，进行了matlab仿真，得到如下的图形然后我们更改介质层数为20层：最后我们更改介质层数为30层：对比以上三个图我们可以看出，一维二元光子晶体的投射特性与组成光子晶体的介质层数有关，介质层周期越大，越有利于形成禁带。
光子晶体原理及应用
光子晶体原理及应用光子晶体是一种具有周期性分布的介质结构，其周期与光的波长相当，并且通过光子晶体的介质结构可以控制光的传播和与物质的相互作用。
光子晶体的原理是通过改变晶体的周期性结构来改变入射光波的传播特性，从而实现对光的控制。
光子晶体的制备方法有很多种，常见的包括自组装法、光阻法、多光束干涉法等。
其中最常用的方法就是利用自组装原理，通过改变介质的化学成分和控制成核条件，使得光子晶体在一些特定的波长范围内具有周期性结构。
光子晶体的应用十分广泛，下面就几个典型的应用领域进行介绍。
1.光子晶体光纤光子晶体光纤是通过将光子晶体材料制备成光纤的结构，并利用光子晶体的禁带特性来实现对光波的传播控制。
与传统光纤相比，光子晶体光纤具有更小的损耗和更宽的通信带宽，可以大大提高信息传输的能力。
光子晶体光纤已经广泛应用于通信、传感和激光器等领域。
2.光子晶体传感器光子晶体的禁带结构对入射光波的敏感性很高，可以通过改变光子晶体结构或调节入射光波的频率来实现对光波的敏感探测。
光子晶体传感器可以用于气体、液体、化学品等环境的探测。
例如，在环境监测中，可以利用光子晶体传感器来监测大气中的有害气体浓度，实现对环境的实时监测。
3.光子晶体光子集成电路光子晶体材料可以通过微细加工技术制备成光子集成电路的结构，将不同功能的光子晶体结构集成在一个芯片上，实现对光波的控制和处理。
光子晶体光子集成电路具有体积小、功耗低和传输速率高等优点，可以应用于光通信、光计算和光存储等领域。
4.光子晶体激光器光子晶体结构可以用来实现激光器的工作原理，通过调节光子晶体的结构参数和控制激发条件，可以实现对激光的频率、相干性和发射方向的控制。
光子晶体激光器具有窄线宽、高亮度和高稳定性等特点，可以应用于激光雷达、光学通信和光学显微镜等领域。
综上所述，光子晶体作为一种新型的功能材料，在光学领域有广泛的应用前景。
通过对光子晶体的制备和调控，可以实现对光的控制和处理，使得光子晶体具有非常丰富的应用潜力。
光子晶体原理与应用
光子晶体原理与应用
光子晶体（photonic crystal）是一种结构精确的微纳米结构电磁材料，利用其介质固有的自由空间局域区域，对不同波长的光进行反射、阻隔、改变传播方式等特殊操作。
它具有体积小、材料制作成本低等特性，
极大程度上改善了传统光学结构的空间变形能力和可弯曲性，是一种极具
应用前景的新型光学材料。
光子晶体的基本原理是空间折射率（RRI）的离散值。
将正交双轴不
同折射率的介质，组成模块精确的微结构，通过精确的折射率分布、多层
堆叠及空间结构控制，可以对特定波长的光束实现准确的衍射和反射，从
而改变光的传播方向和波形，从而实现特定的光电功能。
它的优势是利用
其微结构优势实现可塑光学性能，能够极大地改善传统光学结构的空间变
形性，有效地把光固固定在一定的位置、实现光学隐形等多种功能。
光子晶体具有应用前景。
结合激光技术，能够实现快速控制及高精度
测量。
可用于实现多种新型电光特性，如智能光网络、高性能光识别技术、新型可调谐滤波器和激光结构器等功能。
它还能够应用于探测、传感和无
线通信等技术，以及激光标记、制造和位置定位等领域。
同时，光子晶体也可以用来实现新型可控光电功能。
光子晶体-从蝴蝶翅膀到奈米光子学
光子晶体-从蝴蝶翅膀到奈米光子学一、概述光子晶体是一种具有周期性结构的材料，其结构和性质使其在光学应用中具有广泛的潜力。
光子晶体的研究不仅可以派生新的科学原理，更可创造一系列新的技术应用，如光子晶体在光子电路、传感器、太阳能电池等领域的应用。
本文将从蝴蝶翅膀的启发、光子晶体的基本原理和制备方法，以及其在奈米光子学中的应用展开阐述。
二、蝴蝶翅膀的启发1. 蝴蝶翅膀的结构蝴蝶翅膀上的颜色是通过色素和光学结构共同作用而产生的，其中光学结构对颜色的产生起到了重要作用。
这种纳米结构使得蝴蝶翅膀表现出耀眼的色彩，给人留下深刻的印象。
2. 从蝴蝶翅膀到光子晶体科学家通过对蝴蝶翅膀的研究发现，在其翅膀上存在一种具有周期性的结构，这种结构能够控制光的传播和折射，产生特定的颜色。
这种启发使得科学家开始着手研究如何利用人工合成的周期性结构来模拟蝴蝶翅膀的光学效应，最终形成了光子晶体的概念和研究领域。
三、光子晶体的基本原理和制备方法1. 光子晶体的基本原理光子晶体是一种周期性介质结构，常见的有一维、二维和三维的光子晶体。
其周期性结构导致了光子在晶格中的能带结构和光子的禁带结构，从而制备出特定波长范围内的光子晶体。
光子晶体材料的光学性质往往受周期性结构的影响，从而具有很多独特的性质。
2. 光子晶体的制备方法光子晶体的制备方法主要包括模板法、自组装法、溶胶-凝胶法和离子束刻蚀法等。
模板法是利用聚合物或胶体微球的周期性结构作为模板来制备光子晶体，自组装法是将光子晶体材料中的微小颗粒自组装成周期性结构，而溶胶-凝胶法是通过溶胶和凝胶的转变来形成周期性结构，离子束刻蚀法则是通过离子束进行局部刻蚀来形成光子晶体的结构。
四、光子晶体在奈米光子学中的应用1. 光子晶体的传感应用光子晶体在传感器领域有着广泛的应用，其周期性结构可以调控光的传播和散射，在光子晶体的特定位置引入感受体可以使其对特定物质发生敏感，从而实现对溶液成分、光学参数等物理化学信息的检测。
光子晶体设计
光子晶体设计光子晶体是一种具有周期性光学性质的材料, 通过改变其周期性结构以控制光的传播和特性, 广泛应用于光学器件、传感器、光学通信等领域。
在光子晶体的设计过程中，选择合适的材料和优化结构是关键的步骤。
本文将介绍光子晶体设计的基本原理、常用方法和一些应用案例。
一、光子晶体设计原理光子晶体的设计原理基于布拉格衍射和能带理论。
通过在材料中引入周期性的折射率变化，产生布拉格衍射，使特定波长的光在晶体中发生反射和传播。
这种周期性结构的形成会引起光子禁带的产生，即某一范围内的光无法在晶体中传播。
二、光子晶体设计方法1. 自下而上设计方法自下而上的设计方法是通过改变结构参数和材料属性来实现对光子晶体光学性质的调控。
其中一种常用的方法是利用微纳加工技术，如电子束曝光、光刻技术等，在二维或三维材料中制造特定的结构，从而实现光子晶体的设计。
2. 自上而下设计方法自上而下的设计方法是基于计算机模拟和优化算法。
通过选择材料的折射率和结构的周期，采用计算工具如有限元方法、傅里叶光学等进行模拟计算，最终得到满足特定光学性质需求的光子晶体结构。
三、光子晶体应用案例1. 光子晶体波导光子晶体波导是一种在光子晶体中实现光的传播的结构。
由于光子晶体波导的禁带导致传播模式的束缚，使其具有较大的带宽和高的传输效率。
光子晶体波导在微波通信、光通信和集成光学领域有着重要的应用。
2. 光子晶体传感器光子晶体结构对光的敏感性使其成为理想的传感器平台。
通过对光子晶体纳米孔洞或微球的设计，可以实现对不同物质的检测和监测。
光子晶体传感器在生物医学、环境监测和食品安全等方面有广泛的应用。
3. 光子晶体滤波器光子晶体滤波器是利用光子晶体的光学特性实现对特定波长光的选择性传输。
通过调整光子晶体的结构参数和材料折射率，可以实现对光的波长选择性滤波。
光子晶体滤波器在光通信、光谱分析和光学传感等领域中起到重要的作用。
结论光子晶体设计作为一种关键的光学器件设计方法，具有广泛的应用前景。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、绪论
1.1光子晶体的基本概念
光子晶体是由不同介电常数的介质材料在空间呈周期排布的结构，当电磁波受到调制而形成类似于电子的能带结构，这种能带结构称为光子能带。
在合适的晶格常数和介电常数比的条件下，类似于电子能带隙，在光子晶体的光子能带间可出现使某些频率的电磁波完全不能透过的频率区域，将此频率区域称为光子带隙或光子禁带。
人们又将光子晶体称为光子带隙材料。
与一般的电子晶体类似，光子晶体也有一维、二维、三维之分。
一维光子晶体是介电常数不同的两种介质块交替堆积形成的结构。
实际上，一维光子晶体已经被广泛应用，如法布里-珀罗腔光学多层的增反/透膜等。
二维光子晶体是介电常数在二维空间呈周期性排列的结构。
光子晶体中存在光子禁带的物理机理是基于固体物理的布洛赫理论。
1.2光子带隙
光子在光子晶体中的行为类似于电子在半导体晶体中的行为，通过独特的光子禁带可改变光的行为。
研究表明，光子带隙有完全光子带隙与不完全光子带隙的区分。
所谓完全光子带隙，是指在一定频率范围内，无论其偏振方向及传播方向如何，光都禁止传播，或者说光在整个空间的所有传播方向上都有能隙，且每个方向上的能隙能互相重叠。
所谓不完全光子带隙，则是相应于空间各方向上的能隙并不能完全重叠，或只在特定的方向上有能低折射率的介质在晶格中所占比率以及它们在空间的排列结构。
总的来说，折射率差别越大带隙越大，能够达到的效率也就越高。
二、光子晶体的晶体结构和能带结构特性研究
2.1一维光子晶体的传输矩阵法
设一维光子晶体由两种材料周期性交替排列构成，通常称一维二元光子晶体，类似固体能带理论中的Kroning-penney模型，在空气中由A、B薄层交替构成一维人工周期性结构材料，其中A材料的折射率是na，厚度为ha，B材料的
折射率是nb，厚度为hb，那么周期d=a+b，A、B总层数为N。
以AB材料进行仿真计算。
仿真程序
clear all
na=2.35;
nb=1.38;
ha=63.8e-9;
hb=108.7e-9;
yeta1=na;
yeta2=nb;
yeta0=1;
bo=400:1:900;
derta1=(2*pi*na*ha)./(bo*1e-9);
derta2=(2*pi*nb*hb)./(bo*1e-9);
num=length(bo);
for j=1:num;
Ma=[cos(derta1(j)),-i*sin(derta1(j))./yeta1;-i*yeta1*sin(derta1(j)),cos(derta1(j))]; Mb=[cos(derta2(j)),-i*sin(derta2(j))./yeta2;-i*yeta2*sin(derta2(j)),cos(derta2(j))]; Mab=Ma*Mb;
N=10;
M=Mab^N;
Rfan(j)=abs((M(1,1)*(yeta0)+M(1,2)*(yeta0)*(yeta0)-M(2,1)-M(2,2)*(yeta0))./(M(1, 1) *(yeta0)+M(1,2)*(yeta0)*sqrt(yeta0)+M(2,1)+M(2,2)*(yeta0)))^2;
end
figure(1);
plot(bo,Rfan,'k');
box on;
首先，我们A材料的折射率为2.35，B材料的折射率为1.38，AB材料组成的光
子晶体的介质层数为10层，进行了matlab仿真，得到如下的图形然后我们更改介质层数为20层：
最后我们更改介质层数为30层：
对比以上三个图我们可以看出，一维二元光子晶体的投射特性与组成光子晶体的介质层数有关，介质层周期越大，越有利于形成禁带。
层数越多光子禁带越彻底，边沿越陡直。
然而，层数并不改变光子禁带的位置和宽度。
然后我们将介质层数N定为10层，改变AB材料的介质厚度，其余条件不变，进行仿真
当N=10，ha=33e-9，hb=992e-9，得到
当N=10，ha=66e-9 ，hb=150，得到
当N=10，ha=79 ，hb=138时得到
对比以上三幅图我们可以看出若改变AB材料的介质厚度，从而改变了其光子晶体的空间周期，可得到不同的禁带基频，进而获得不同的倍频禁带。
