(完整word版)高中物理动态平衡受力分析
(完整版)高一物理力学受力分析之动态平衡问题
动态平衡一、三角形图示法（图解法)方法规律总结：常用于解三力平衡且有一个力是恒力,另一个力方向不变的问题。
例1、如图1-17所示,重G的光滑小球静止在固定斜面和竖直挡板之间。
若挡板逆时针缓慢转到水平位置,在该过程中，斜面和挡板对小球的弹力的大小F1 、F2各如何变化？答案：F1逐渐变小，F2先变小后变大变式：1、质量为m的物体用轻绳AB悬挂于天花板上．用水平向左的力F缓慢拉动绳的中点O,如图所示，用T表示OA段拉力的大小,在O点向左移动的过程中( A )A.F逐渐变大，T逐渐变大B。
F逐渐变大，T逐渐变小C。
F逐渐变小，T逐渐变大D。
F逐渐变小，T逐渐变小2、如图所示，一个球在两块光滑斜面板AB、AC之间,两板与水平面间的夹角均为60°,现使AB板固定，使AC板与水平面间的夹角逐渐减小,则下列说法中正确的是( A ）A。
球对AC板的压力先减小再增大B.球对AC板的压力逐渐减小C.球对AB板的压力逐渐增大D.球对AB板的压力先增大再减小二、三角形相似法方法规律总结：在三力平衡问题中,如果有一个力是恒力，另外两个力方向都发生变化，且力的矢量三角形与题所给空间几何三角形相似，可以利用相似三角形对应边的比例关系求解．例2、如图所示，AC是上端带定滑轮的固定竖直杆,质量不计的轻杆AB一端通过铰链固定在A点，另一端B悬挂一重为G的重物，且B端系有一根轻绳并绕过定滑轮，用力F拉绳，开始时∠BAC＞90°，现使∠BAC缓慢变小,直到杆AB接近竖直杆AC．此过程中,杆AB所受的力（ A ）A．大小不变 B．逐渐增大C．先减小后增大 D．先增大后减小变式：1、如图所示，固定在竖直平面内的光滑圆环的最高点有一个光滑的小孔．质量为m的小球套在圆环上．一根细线的下端系着小球,上端穿过小孔用手拉住．现拉动细线，使小球沿圆环缓慢上移．在移动过程中手对线的拉力F和轨道对小球的弹力N的大小变化情况是( C ）A。
高中必修一受力动态平衡问题分析总结
高中必修一受力动态平衡问题分析总结
共点力受力平衡
一、物体的受力分析
1. 明确研究对象
在进行受力分析时，研究对象可以是某一个物体，也可以是保持相对静止的若干个物体。
2. 按顺序找力
先场力（重力、电场力、磁场力），后接触力；接触力中必须先弹力，后摩擦力
3. 只画性质力，不画效果力
画受力图时，只能按力的性质分类画力，不能按作用效果（拉力、压力、向心力等）画力，否则将出现重复。
4. 需要合成或分解时，必须画出相应的平行四边形（或三角形）。
二、物体的平衡
物体的平衡有两种情况：一是质点静止或做匀速直线运动，物体的加速度为零；二是物体不转动或匀速转动（此时的物体不能看作质点）。
三、共点力作用下物体的平衡
1. 共点力——几个力作用于物体的同一点，或它们的作用线交于同一点（该点不一定在物体上），这几个力叫共点力。
2. 共点力的平衡条件
在共点力作用下物体的平衡条件是合力为零，即F合＝0或F x合＝0，F y合＝0
3. 判定定理
物体在三个互不平行的力的作用下处于平衡，则这三个力必为共点力。
（表示这三个力的矢量首尾相接，恰能组成一个封闭三角形）
4. 当物体处于平衡状态时，沿任意方向物体所受的合力均为零
四、整体法、隔离法。
高中物理受力分析(动态平衡问题)超精辟
做题技巧:高中物理受力分析(动态平衡问题一般有三种做法，一种是用矢量三角形也是本次专题所讲解的内容，另外两种分别是用相似三角形和动态圆，我们下次讲解)动态平衡（矢量三角形）的做法分为以下几步：1、找一个大小和方向都不改变的力（一般为重力）2、找另外一个力（方向不变，大小在改变）3、第三个力，可以看这个力是怎样转动的，或者看这个力与水平方向上或者竖直方向上的夹角怎么改变。
因为是受到三个力，三个力平移到一个三角形里面满足首尾相连的矢量三角形，故边长边长则力变大，否则反之。
三、单选题(共15小题)1.如图所示，保持θ不变，将B点向上移，则BO绳的拉力将：A．逐渐减小B．逐渐增大C．先减小后增大D．先增大后减小例如：1、保持重力的大小方向不变，画出F1（OC方向上的力）2、保持角度θ不变，即AO方向上的力的方向不变3、B点上移，即BO与竖直方向上夹角变小接下来只需要构建矢量三角形即可，得出边长的变化关系进而得出力的变化关系2.如图，用两根等长轻绳将木板悬挂在竖直木桩上的等高的两点，制成一简易秋千．某次维修时将两绳各剪去一小段，但仍保持等长且悬挂点不变．木板静止时，F1表示木板所受合力的大小，F2表示单根轻绳对木板拉力的大小，则维修后()A．F1不变，F2变大B．F1不变，F2变小C．F1变大，F2变大D．F1变小，F2变小3.将两个质量均为m的小球a、b用细线相连后，再用细线悬挂于O点，如图所示．用力F拉小球b，使两个小球都处于静止状态，且细线Oa与竖直方向的夹角保持θ＝60°，则F的最小值为()A． B．mgC．D．4.如图所示，轻绳的两端分别系在圆环A和小球B上，圆环A套在粗糙的水平直杆MN上．现用水平力F拉着绳子上的一点O，使小球B从图中实线位置缓慢上升到虚线位置，但圆环A始终保持在原位置不动．则在这一过程中，环对杆的摩擦力F f和环对杆的压力F N的变化情况是()A．F f不变，F N不变B．F f增大，F N不变C．F f增大，F N减小D．F f不变，F N减小5.如图所示，一小球用轻绳悬于O点，用力F拉住小球，使悬线保持偏离竖直方向60°角，且小球始终处于平衡状态．为了使F有最小值，F与竖直方向的夹角θ应该是()A． 90°B． 45°C． 30°D． 0°6.如图所示，在倾角为α的斜面上，放一质量为m的小球，小球被竖直的木板挡住，不计摩擦，则球对挡板的压力是()A．mg cosαB．mg tanαC．D．mg7.一个挡板固定于光滑水平地面上，截面为圆的柱状物体甲放在水平面上，半径与甲相等的光滑圆球乙被夹在甲与挡板之间，没有与地面接触而处于静止状态，如图所示．现在对甲施加一个水平向左的力F，使甲沿地面极其缓慢地移动，直至甲与挡板接触为止．设乙对挡板的压力F1，甲对地面的压力为F2，在此过程中()A．F1缓慢增大，F2缓慢增大B．F1缓慢增大，F2不变C．F1缓慢减小，F2不变D．F1缓慢减小，F2缓慢增大8.如图所示，一定质量的物体通过轻绳悬挂，结点为O.人沿水平方向拉着OB绳，物体和人均处于静止状态．若人的拉力方向不变，缓慢向左移动一小段距离，下列说法正确的是()A．OA绳中的拉力先减小后增大B．OB绳中的拉力不变C．人对地面的压力逐渐减小D．地面给人的摩擦力逐渐增大9.如图所示，小球用细绳系住，绳的另一端固定于O点．现用水平力F缓慢推动斜面体，小球在斜面上无摩擦地滑动，细绳始终处于直线状态，当小球升到接近斜面顶端时细绳接近水平，此过程中斜面对小球的支持力F N以及绳对小球的拉力F T的变化情况是()A．F N保持不变，F T不断增大B．F N不断增大，F T不断减小C．F N保持不变，F T先增大后减小D．F N不断增大，F T先减小后增大10.如图所示，轻绳的一端系在质量为m的物体上，另一端系在一个轻质圆环上，圆环套在粗糙水平杆MN上．现用水平力F拉绳上一点，使物体处于图中实线位置，然后改变F的大小使其缓慢下降到图中虚线位置，圆环仍在原来的位置不动．在这一过程中，水平拉力F、环与杆的摩擦力F f和环对杆的压力F N的变化情况是()A．F逐渐增大，F f保持不变，F N逐渐增大B．F逐渐增大，F f逐渐增大，F N保持不变C．F逐渐减小，F f逐渐增大，F N逐渐减小D．F逐渐减小，F f逐渐减小，F N保持不变11.如图所示，一小球在斜面上处于静止状态，不考虑一切摩擦，如果把竖直挡板由竖直位置缓慢绕O点转至水平位置，则此过程中球对挡板的压力F1和球对斜面的压力F2的变化情况是()A．F1先增大后减小，F2一直减小B．F1先减小后增大，F2一直减小C．F1和F2都一直减小D．F1和F2都一直增大12.如图所示，一光滑小球静止放置在光滑半球面的底端，用竖直放置的光滑挡板水平向右缓慢地推动小球，则在小球运动的过程中(该过程小球未脱离球面)，木板对小球的推力F1、半球面对小球的支持力F2的变化情况正确的是()A．F1增大，F2减小B．F1增大，F2增大C．F1减小，F2减小D．F1减小，F2增大13.如图所示，一小球放置在木板与竖直墙面之间．设墙面对球的压力大小为F N1，球对木板的压力大小为F N2.以木板与墙连接点所形成的水平直线为轴，将木板从图示位置开始缓慢地转到水平位置．不计摩擦，在此过程中() A．F N1始终减小，F N2始终增大B．F N1始终减小，F N2始终减小C．F N1先增大后减小，F N2始终减小D．F N1先增大后减小，F N2先减小后增大14.半圆柱体P放在粗糙的水平地面上，其右端有固定放置的竖直挡板MN.在P和MN之间放有一个光滑均匀的小圆柱体Q，整个装置处于静止状态．如图所示是这个装置的纵截面图．若用外力使MN保持竖直，缓慢地向右移动，在Q落到地面以前，发现P始终保持静止．在此过程中，下列说法中正确的是()A．MN对Q的弹力逐渐减小B．地面对P的摩擦力逐渐增大C．P、Q间的弹力先减小后增大D．Q所受的合力逐渐增大15.如图所示，用OA、OB两根轻绳将物体悬于两竖直墙之间，开始时OB绳水平．现保持O点位置不变，改变OB 绳长使绳端由B点缓慢上移至B′点，此时绳OB′与绳OA之间的夹角θ<90°.设此过程中绳OA、OB的拉力分别为FOA、FOB，下列说法正确的是()A．FOA逐渐增大B．FOA逐渐减小C．FOB逐渐增大D．FOB逐渐减小答案解析1.【答案】C【解析】结点O在三个力作用下平衡，受力如图甲所示，根据平衡条件可知，这三个力必构成一个闭合的三角形，如图乙所示，由题意知，OC绳的拉力F3大小和方向都不变，OA绳的拉力F1方向不变，只有OB绳的拉力F2大小和方向都在变化，变化情况如图丙所示，则只有当OA⊥OB时，OB绳的拉力F2最小，故C选项正确．2.【答案】A【解析】木板静止，所受合力为零，所以F1不变，将两轻绳各减去一小段，木板再次静止，两绳之间的夹角变大，木板重力沿绳方向的分力变大，故F2变大，正确选项A.3.【答案】B【解析】以两个小球组成的整体为研究对象，分析受力，作出F在三个方向时整体的受力图，根据平衡条件得知：F与F T的合力与重力总是大小相等、方向相反，由力的合成图可知，当F与绳子oa垂直时，F有最小值，即图中2位置，F的最小值根据平衡条件得：F＝2mg sin 60°＝mg；故选B.4.【答案】B【解析】以结点O为研究对象进行受力分析如图(a)．由题可知，O点处于动态平衡，则可作出三力的平衡关系图如图(a)．由图可知水平拉力增大．以环，绳和小球构成的整体作为研究对象，作受力分析图如图(b)．由整个系统平衡可知：F N＝(mA＋mB)g；F f＝F.即F f增大，F N不变，故B正确．5.【答案】C【解析】如图所示，小球受三个力而处于平衡状态，重力mg的大小和方向都不变，绳子拉力F T方向不变，因为绳子拉力F T和外力F 的合力等于重力，通过作图法知，当F的方向与绳子方向垂直时，由于垂线段最短，所以F最小，则由几何知识得θ＝30°.故C正确，A、B、D错误．6.【答案】B【解析】法一(正交分解法)：对小球受力分析如图甲所示，小球静止，处于平衡状态，沿水平和竖直方向建立坐标系，将F N2正交分解，列平衡方程为F N1＝F N2sinα，mg＝F N2cosα可得：球对挡板的压力F N1′＝F N1＝mg tanα，所以B正确．法二(力的合成法)：如图乙所示，小球处于平衡状态，合力为零．F N1与F N2的合力一定与mg平衡，即等大反向．解三角形可得：F N1＝mg tanα，所以，球对挡板的压力F N1′＝F N1＝mg tanα.所以B正确．法三(三角形法则)：如图所示，小球处于平衡状态，合力为零，所受三个力经平移首尾顺次相接，一定能构成封闭三角形．由三角形解得：F N1＝mg tanα，故挡板受压力F N1′＝FN1＝mg tanα.所以B正确．7.【答案】C【解析】先以小球为研究对象，分析受力情况，当柱状物体向左移动时，F N2与竖直方向的夹角减小，由图甲看出，柱状物体对球的弹力F N2与挡板对球的弹力F N1均减小．则由牛顿第三定律得知，球对挡板的弹力F1减小．再对整体受力分析如图乙所示，由平衡条件得知，F＝F N1，推力F变小．地面对整体的支持力F N＝G总，保持不变．则甲对地面的压力不变．故C正确．A、B、D错误．8.【答案】D【解析】将重物的重力进行分解，当人的拉力方向不变，缓慢向左移动一小段距离，则OA与竖直方向夹角变大，OA的拉力由图中1位置变到2位置，可见OA绳子拉力变大，OB绳拉力逐渐变大；OA拉力变大，则绳拉力水平方向分力变大，根据平衡条件知地面给人的摩擦力逐渐增大；人对地面的压力始终等于人的重力，保持不变．9.【答案】D【解析】对小球受力分析如图(重力mg、支持力F N，绳的拉力F T)画出一簇平行四边形如图所示，当F T方向与斜面平行时，F T最小，所以F T先减小后增大，F N一直增大，只有选项D正确．10.【答案】D【解析】物体在3个力的作用下处于平衡状态，根据矢量三角形法，画出力的矢量三角形，如图所示．其中，重力的大小和方向不变，力F的方向不变，绳子的拉力F T与竖直方向的夹角θ减小，由图可以看出，F随之减小，F f 也随之减小，D正确．11.【答案】B【解析】小球受力如图甲所示，因挡板是缓慢移动，所以小球处于动态平衡状态，在移动过程中，此三力(重力G、斜面的支持力F N、挡板的弹力F)组合成一矢量三角形的变化情况如图乙所示(重力大小方向均不变，斜面对其支持力方向始终不变)，由图可知此过程中斜面对小球的支持力不断减小，挡板对小球弹力先减小后增大，再由牛顿第三定律知B对．12.【答案】B【解析】作出球在某位置时的受力分析图，如图所示，在小球运动的过程中，F1的方向不变，F2与竖直方向的夹角逐渐变大，画力的动态平行四边形，由图可知F1、F2均增大，选项B正确．13.【答案】B【解析】对小球受力分析，如图所示，根据物体在三个共点力作用下的平衡条件，可将三个力构建成矢量三角形，随着木板顺时针缓慢转到水平位置，球对木板的压力F N2逐渐减小，墙面对球的压力F N1逐渐减小，故B对．14.【答案】B【解析】对圆柱体Q受力分析如图所示，P对Q的弹力为F，MN对Q的弹力为F N，挡板MN向右运动时，F和竖直方向的夹角逐渐增大，如图所示，而圆柱体所受重力大小不变，所以F和F N的合力大小不变，故D选项错误；由图可知，F和F N都在不断增大，故A、C两项都错；对P、Q整体受力分析知，地面对P的摩擦力大小就等于F N，所以地面对P的摩擦力也逐渐增大．故选B.15.【答案】B【解析】以O点为研究对象，进行受力分析，其中OA绳拉力方向不变，OA绳、OB绳拉力的合力方向竖直向上，大小等于物体的重力，始终不变，根据力的矢量三角形定则可知，FOA逐渐减小，FOB先减小后增大，如图所示，选项B正确，A、C、D错误．。
(完整word版)高中物理动态平衡受力分析
受力剖析精讲（ 2）知识点 1 ：动向均衡1.动向均衡：物体遇到大小方向变化的力而保持均衡。
是受力剖析问题中的难点，也是高考热点考点。
2.在共点力的均衡中，有些题目中常有“迟缓”一词，表示物体在受力过程中处于动向均衡状态，即每一时辰下物体都保持均衡。
3.基本方法：分析法、图解法和相像三角形法.知识点 2 ：分析法分析法：对研究对象的任一状态进行受力剖析，成立均衡方程，求出未知力的函数表达式，而后依据自变量的变化进行剖析。
往常需要借助正交分解法和力的合成分解法。
特别合适解决四力以上的均衡问题。
例 1：有一只小虫重为G，不慎跌入一个碗中，如图，碗内壁为一半径为R 的球壳的一部分，且其深度为D，碗与小虫脚间的动摩擦因数为μ，若小虫可顺利爬出碗口而不会滑入碗底，则 D 的最大值为多少?（用G、 R 表示 D）例 2：如下图,上表面圆滑的半圆柱体放在水平面上, 小物块从凑近半圆柱体极点O的 A 点 , 在外力 F 作用下沿圆弧迟缓下滑到 B 点 , 此过程中 F 一直沿圆弧的切线方向且半圆柱体保持静止状态。
以下说法中正确的是 ? ()A.半圆柱体对小物块的支持力变大B.外力 F 先变小后变大C.地面对半圆柱体的摩擦力先变大后变小知识点 3 ：图解法图解法常用来解决动向均衡类问题，特别合适物体只受三个力作用，且此中一个为恒力的状况。
依据平行四边形 ( 三角形 ) 定章，将三个力的大小、方向放在同一个三角形中 . 利用邻边及其夹角跟对角线的长短关系剖析力大小变化状况。
所以图解法拥有直观、简易的特色。
在应用时需正确判断某个分力方向的变化状况及变化范围，也常用于求极值问题。
1.恒力 F+某一方向不变的力例3：如图 1 所示，用细绳经过定滑轮沿竖直圆滑的墙壁匀速向上拉动，则拉力Ｆ和墙壁对球的支持力Ｎ的变化状况怎样？例 4：如右图所示，半圆形支架BAD，两细绳 OA 和 OB 结于圆心O，下悬重为G 的物体，使OA 绳固定不动，将 OB 绳的 B 端沿半圆支架从水平川点渐渐移至竖直地点 C 的过程中，剖析 OA 绳和 OB 绳所受力的大小怎样变化？例5：如下图，在固定的、倾角为α斜面上，有一块能够转动的夹板（β不定），夹板和斜面夹着一个质量为 m 的圆滑均质球体，试求：β取何值时，夹板对球的弹力最小？概括：物体遇到三个力而均衡，若此中一个力大小方向不变，另一个力的方向不变，第三个力大小方向都变，在这种状况下，当大小、方向可改变的分力与方向不变、大小可变的分力垂直时，存在最小值。

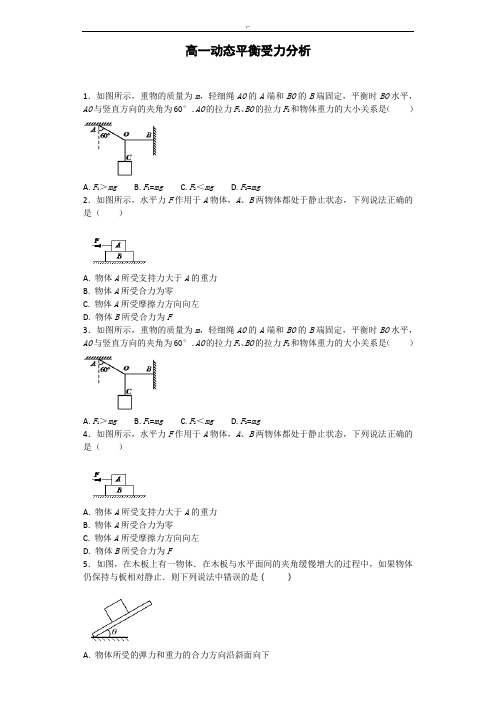

高一物理必修一动态平衡受力分析
高一动态平衡受力分析1．如图所示，重物的质量为m，轻细绳AO的A端和BO的B端固定，平衡时BO水平，AO与竖直方向的夹角为60°．AO的拉力F1、BO的拉力F2和物体重力的大小关系是（）A. F1＞mgB. F1=mgC. F2＜mgD. F2=mg2．如图所示，水平力F作用于A物体，A、B两物体都处于静止状态，下列说法正确的是（）A. 物体A所受支持力大于A的重力B. 物体A所受合力为零C. 物体A所受摩擦力方向向左D. 物体B所受合力为F3．如图所示，重物的质量为m，轻细绳AO的A端和BO的B端固定，平衡时BO水平，AO与竖直方向的夹角为60°．AO的拉力F1、BO的拉力F2和物体重力的大小关系是（）A. F1＞mgB. F1=mgC. F2＜mgD. F2=mg4．如图所示，水平力F作用于A物体，A、B两物体都处于静止状态，下列说法正确的是（）A. 物体A所受支持力大于A的重力B. 物体A所受合力为零C. 物体A所受摩擦力方向向左D. 物体B所受合力为F5．如图，在木板上有一物体．在木板与水平面间的夹角缓慢增大的过程中，如果物体仍保持与板相对静止．则下列说法中错误的是（）B. 物体所受的合外力不变C. 斜面对物体的弹力大小增加D. 斜面对物体的摩擦力大小增加6．如图所示，楔形物块a固定在水平地面上，在其斜面上静止着小物块b.现用大小一定的力F分别沿不同方向作用在小物块b上，小物块b仍保持静止，如下图所示．则a、b 之间的静摩擦力一定增大的是( )．A. B.C. D.7．如图所示，木板C放在水平地面上，木板B放在C的上面，木板A放在B的上面，A的右端通过轻质弹簧测力计固定在竖直的墙壁上，A、B、C质量相等，且各接触面间动摩擦因数相同，用大小为F的力向左拉动C，使它以速度v匀速运动，三者稳定后弹簧测力计的示数为T。
则下列说法正确的是( )A. B对A的摩擦力大小为T，方向向右B. A和B保持静止，C匀速运动C. A保持静止，B和C一起匀速运动D. C受到地面的摩擦力大小为F+T8．如图所示，轻弹簧的一端与物块P相连，另一端固定在木板上。
高中物理 第三章 专题3 受力分析、动态平衡课件 新人教版必修1
4 01课前自主学 02课后课时精练
人教版1课前自主学 02课后课时精练
人教版 · 物理 · 必修1
考点一 1．受力分析
受力分析
分析物体受到哪些力，并将它们以示意图的形式表示出来，这一过程及方法叫受力 分析。 2．物体是否受某力的判断依据 (1)条件判断。 根据是否满足力的产生条件来判断物体是否受到某个力的作用。 (2)效果判断。 根据力的作用效果来判断物体是否受到某个力的作用。 (3)相互作用判断。 利用力的作用的相互性，即施力物体同时也是受力物体。
9 01课前自主学 02课后课时精练
人教版 · 物理 · 必修1
7．受力分析时常见问题及应对措施
10 01课前自主学 02课后课时精练
人教版 · 物理 · 必修1
例1
如图所示，A、B两个物体的质量都是1 kg，现在它们在拉力F的作用下相对静
止一起向右做匀速直线运动。已知A、B之间的动摩擦因数μAB＝0.1，B与地面间的动摩 擦因数μB地＝0.2。g＝10 m/s2。则两个物体在匀速运动的过程中， (1)对A、B分别画出完整的受力分析。 (2)A、B之间的摩擦力大小为多少。 (3)拉力F的大小为多少。
[规范解答] 先从受力情况最简单的A木块开始分析，A受力平衡，竖直方向受向下 的重力G、B对A向上的支持力FN1＝G，水平方向不受力，如图甲所示。然后依次向下分 析，B木块也受力平衡，竖直方向受三个力作用：重力G、A对B的压力FN1′＝G，C对B 的支持力FN2＝2G；水平方向受两个力：向右的恒力F和C对B的摩擦力FCB＝F，如图乙 所示。C木块同样受力平衡，竖直方向受三个力作用：重力G、B对C的压力FN2′＝2G、 桌面对C的支持力FN3＝3G；水平方向受两个力：水平向右B对C的静摩擦力FBC＝F、桌 面对C的向左的滑动摩擦力F桌C＝F，如图丙所示。
高三受力分析动态平衡模型总结(解析版)
动态平衡受力分析在有关物体平衡的问题中，有一类涉及动态平衡。
这类问题中的一部分力是变力，是动态力，力的大小和方向均要发生变化，故这是力平衡问题中的一类难题。
解决这类问题的一般思路是：把“动”化为“静”，“静”中求“动”。
物体受到往往是三个共点力问题，利用三力平衡特点讨论动态平衡问题是力学中一个重点和难点。
基础知识必备方法一：三角形图解法特点：三角形图象法则适用于物体所受的三个力中，有一力的大小、方向均不变（通常为重力，也可能是其它力），另一个力的方向不变，大小变化，第三个力则大小、方向均发生变化的问题。
方法：先正确分析物体所受的三个力，将三个力的矢量首尾相连构成闭合三角形。
然后将方向不变的力的矢量延长，根据物体所受三个力中二个力变化而又维持平衡关系时，这个闭合三角形总是存在，只不过形状发生改变而已，比较这些不同形状的矢量三角形，各力的大小及变化就一目了然了。
【例1】如图所示，一个重力为G的匀质球放在光滑斜面上，斜面倾角为，在斜面上有一光滑的不计厚度的木板挡住球，使之处于静止状态．今使板与斜面的夹角β缓慢增大，问：在此过程中，挡板对球的压力F N1和斜面对球的支持力F N2变化情况为（）A．F N1、F N2都是先减小后增加B．F N2一直减小，F N1先增加后减小C．F N1先减小后增加，F N2一直减小D．F N1一直减小，F N2先减小后增加答案C【练习1】如图所示，小球被轻质细绳系着，斜吊着放在光滑劈面上，小球质量为m，斜面倾角为θ，向右缓慢推动劈一小段距离，在整个过程中（）A．绳上张力先增大后减小B．绳上张力先减小后增大C．劈对小球支持力减小D．劈对小球支持力增大答案D方法二：相似三角形法。
特点：相似三角形法适用于物体所受的三个力中，一个力大小、方向不变，其它二个力的方向均发生变化，且三个力中没有二力保持垂直关系，但可以找到力构成的矢量三角形相似的几何三角形的问题原理：先正确分析物体的受力，画出受力分析图，将三个力的矢量首尾相连构成闭合三角形，再寻找与力的三角形相似的几何三角形，利用相似三角形的性质，建立比例关系，把力的大小变化问题转化为几何三角形边长的大小变化问题进行讨论。
(完整word版)高中物理必修一受力分析
物体的受力解析受力解析就是解析物体的受力，受力解析是研究力学识题的基础，是研究力学识题的重点。
受力解析的依据是各样力的产生条件及方向特色一 .几种常有力的产生条件及方向特色。
1.重力重力是因为地球对物体的吸引而使物体遇到的力，只需物体在地球上，物体就会遇到重力。
重力不是地球对物体的引力。
重力与万有引力的关系是高中物理的一个小难点。
重力的方向：竖直向下。
2.弹力弹力的产生条件是接触且发生弹性形变。
判断弹力有无的方法：假定法和运动状态解析法。
弹力的方向与施力物体形变的方向相反，与施力物体恢复形变的方向相同。
弹力的方向的判断：面面接触垂直于面，点面接触垂直于面，点线接触垂直于线。
【例 1】如图 1— 1 所示，判断接触面对球有无弹力，已知球静止，接触面圆滑。
图a中接触面对球无弹力；图 b 中斜面对小球有支持力。
a b图 1—2图 1— 1【例 2】如图 1— 2 所示，判断接触面MO 、ON 对球有无弹力，已知球静止，接触面圆滑。
水平面ON 对球有支持力，斜面MO 对球无弹力。
【例 3】如图 1— 4 所示，画出物体 A 所受的弹力。
a 图中物体 A 静止在斜面上。
b 图中杆 A 静止在圆滑的半圆形的碗中。
c 图中 A 球圆滑， O 为圆心， O＇为重心。
a b c图 1— 4【例 4】如图 1— 6 所示，小车上固定着一根弯成α角的曲杆，杆的另一端固定一个质量为m 的球，试解析以下状况下杆对球的弹力的大小和方向：（1）小车静止；3.摩擦力摩擦力的产生条件为：（1）两物体相互接触，且接触面粗拙；（2）接触面间有挤压；（3）有相对运动或相对运动趋向。
摩擦力的方向为与接触面相切，与相对运动方向或相对运动趋向方向相反。
判断摩擦力有无和方向的方法：假定法、运动状态解析法、牛顿第三定律解析法。
【例 5】如图 1— 8 所示，判断以下几种状况下物体 A 与接触面间有、无摩擦力。
图 1— 8图 a 中物体 A 静止。
(完整word版)高中物理必修一受力分析
物体的受力分析 受力分析就是分析物体的受力, 受力分析是研究力学问题的基础, 是研究力学问题的关键。
受力分析的依据是各种力的产生条件及方向特点一.几种常见力的产生条件及方向特点。
1.重力重力是由于地球对物体的吸引而使物体受到的力, 只要物体在地球上, 物体就会受到重力。
重力不是地球对物体的引力。
重力与万有引力的关系是高中物理的一个小难点。
重力的方向: 竖直向下。
2.弹力弹力的产生条件是接触且发生弹性形变。
判断弹力有无的方法: 假设法和运动状态分析法。
弹力的方向与施力物体形变的方向相反, 与施力物体恢复形变的方向相同。
弹力的方向的判断：面面接触垂直于面, 点面接触垂直于面, 点线接触垂直于线。
【例1】如图1—1所示, 判断接触面对球有无弹力, 已知球静止, 接触面光滑。
图a 中接触面对球 无 弹力；图b 中斜面对小球 有 支持力。
【例2】如图1—2所示, 判断接触面MO 、ON 对球有无弹力, 已知球静止, 接触面光滑。
水平面ON 对球 有 支持力, 斜面MO 对球 无 弹力。
【例3】如图1—4所示, 画出物体A 所受的弹力。
a 图中物体A 静止在斜面上。
b 图中杆A 静止在光滑的半圆形的碗中。
c 图中A 球光滑, O 为圆心, O ＇为重心。
【例4】如图1—6所示, 小车上固定着一根弯成α角的曲杆, 杆的另一端固定一个质量为m 的球, 试分析下列情况下杆对球的弹力的大小和方向: （1）小车静止；3.摩擦力摩擦力的产生条件为: （1）两物体相互接触, 且接触面粗糙；（2）接触面间有挤压；（3）有相对运动图1—1a b 图1—2 图1—4a b c或相对运动趋势。
摩擦力的方向为与接触面相切, 与相对运动方向或相对运动趋势方向相反。
判断摩擦力有无和方向的方法: 假设法、运动状态分析法、牛顿第三定律分析法。
【例5】如图1—8所示, 判断下列几种情况下物体A 与接触面间有、无摩擦力。
图a 中物体A 静止。
完整版高中物理动态平衡受力分析
完整版高中物理动态平衡受力分析动态平衡是指在物体运动时，物体的受力平衡，使物体保持定速直线运动或转动。
在动态平衡中，物体可能受到多个力的作用，这些力可以分为两类：外力和内力。
外力是指与物体接触的其他物体对物体施加的力，如摩擦力、重力、拉力等。
内力是物体内部各个部分之间产生的相互作用力，如拉伸力、压缩力等。
为了分析物体在动态平衡下的受力情况，可以按照以下步骤进行受力分析：1.画出物体受力图：首先，需要画出一个简化的图示，表示物体接受的各个力。
根据具体情况，可以选择建立纵向受力图或者平面受力图。
2.确定物体受力情况：根据物体受力图，确定物体受到的各个力的大小、方向和作用点。
需要注意，对于物体上施加的力，需要标明受力的物体和受力的方式。
例如，使用箭头表示力的方向，同时标明受力物体。
3.列出受力方程：根据物体受力情况，根据牛顿第二定律可以得到受力方程。
根据具体情况，可以选择选择沿轴向或者选择各个方向进行受力分解。
4.解方程求解：根据受力方程，可以求解物体的加速度、速度或者其他需要的物理量。
在这一步骤中，可能需要使用数学方法来求解方程。
需要注意的是，以上步骤仅仅是一种一般的分析方法，实际应用中可能存在一些特殊情况。
例如，物体上可能还存在弹力、阻力等影响物体受力情况的因素，需要根据具体情况进行分析。
同时，动态平衡分析还需要结合运动学的知识，确定物体的运动方程。
例如，需要确定物体的加速度、速度、位移等物理量的关系，进一步分析物体受力情况。
总而言之，动态平衡受力分析是一项重要的物理问题，在解决实际问题中起到了关键的作用。
通过受力分析，可以了解物体的受力情况，为解决实际问题提供了理论基础。
同时，动态平衡受力分析也是物理学习的重要内容，有助于提升学生的问题分析和解决能力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
受力分析精讲（2）知识点1：动态平衡1.动态平衡：物体受到大小方向变化的力而保持平衡。
是受力分析问题中的难点，也是高考热门考点。
2.在共点力的平衡中，有些题目中常有“缓慢”一词，表示物体在受力过程中处于动态平衡状态，即每一时刻下物体都保持平衡。
3.基本方法：解析法、图解法和相似三角形法.知识点2：解析法解析法：对研究对象的任一状态进行受力分析，建立平衡方程，求出未知力的函数表达式，然后根据自变量的变化进行分析。
通常需要借助正交分解法和力的合成分解法。
特别适合解决四力以上的平衡问题。
例1：有一只小虫重为G，不慎跌入一个碗中，如图，碗内壁为一半径为R的球壳的一部分，且其深度为D，碗与小虫脚间的动摩擦因数为μ，若小虫可顺利爬出碗口而不会滑入碗底，则D的最大值为多少?（用G、R表示D）例2：如图所示,上表面光滑的半圆柱体放在水平面上,小物块从靠近半圆柱体顶点O的A点,在外力F作用下沿圆弧缓慢下滑到B点,此过程中F始终沿圆弧的切线方向且半圆柱体保持静止状态。
下列说法中正确的是 ( )A. 半圆柱体对小物块的支持力变大B. 外力F先变小后变大C. 地面对半圆柱体的摩擦力先变大后变小D. 地面对半圆柱体的支持力变大知识点3：图解法图解法常用来解决动态平衡类问题，尤其适合物体只受三个力作用，且其中一个为恒力的情况。
根据平行四边形(三角形)定则，将三个力的大小、方向放在同一个三角形中. 利用邻边及其夹角跟对角线的长短关系分析力大小变化情况。
因此图解法具有直观、简便的特点。
在应用时需正确判断某个分力方向的变化情况及变化范围，也常用于求极值问题。
1. 恒力F+某一方向不变的力例3：如图1所示，用细绳通过定滑轮沿竖直光滑的墙壁匀速向上拉动，则拉力Ｆ和墙壁对球的支持力Ｎ的变化情况如何？例4：如右图所示，半圆形支架BAD，两细绳OA和OB结于圆心O，下悬重为G的物体，使OA绳固定不动，将OB绳的B端沿半圆支架从水平位置逐渐移至竖直位置C的过程中，分析OA绳和OB绳所受力的大小如何变化？例5：如图所示，在固定的、倾角为α斜面上，有一块可以转动的夹板（β不定），夹板和斜面夹着一个质量为m的光滑均质球体，试求：β取何值时，夹板对球的弹力最小？归纳：物体受到三个力而平衡，若其中一个力大小方向不变，另一个力的方向不变，第三个力大小方向都变，在这种情况下，当大小、方向可改变的分力与方向不变、大小可变的分力垂直时，存在最小值。
例6：如图3装置，AB为一光滑轻杆，在B处用铰链固定于竖墙壁上，AC为不可伸长的轻质拉索，重物Ｗ可在AB杆上滑行。
(1)画出重物W 移动到AB杆中点，AB杆的受力分析。
(2)试分析当重物W从A端向B端缓慢滑行的过程中，绳索中拉力的变化情况以及墙对AB杆作用力的变化情况。
图32.恒力F+某一大小不变的力三力中有一个力确定．即大小、方向不变，一个力大小确定，这个力的方向及第三个力的大小、方向变化情况待定。
这类题目需要辅助圆图解法。
例7：如图所示，在做“验证力的平行四边形定则”的实验时，用M 、N 两个测力计通过细线拉橡皮条的结点，使其到达O 点，此时α+β=90°．然后保持M 的读数不变，而使α角减小，为保持结点位置不变，可采用的办法是（ ）A 减小N 的读数同时减小β角B 减小N 的读数同时增大β角C 增大N 的读数同时增大β角D 增大N 的读数同时减小β角例8：如图7所示，质量为m 的小球，用一细线悬挂在点0处．现用一大小恒定的外力F(F ﹤mg)，慢慢将小球拉起，在小球可能的平衡位置中，细线与竖直方向的最大的偏角是多少?3.恒力F+某一大小不变的角例9： 如图所示的装置,用两根细绳拉住一个小球,两细绳间的夹角为θ,细绳AC 呈水平状态.现将整个装置在纸面内顺时针缓慢转动,共转过90°.在转动的过程中,CA 绳中的拉力F 1和CB 绳中的拉力F 2的大小发生变化,即( ) A ．F 1先变小后变大 B ．F 1先变大后变小 C ．F 2逐渐减小D ．F 2最后减小到零知识点4： 相似三角形法相似三角形法是解平衡问题时常遇到的一种方法，属于图解法的特例情况。
正确作出力的三角形后，如能判定力的三角形与图形中已知长度的三角形（几何三角形）相似，则可用相似三角形对应边成比例求出三角形中力的比例关系，从而达到求未知量的目的。
往往涉及三个力，其中一个力为恒力，另两个力的大小和方向均发生变化，则此时用相似三角形分析。
解题的关键是正确的受力分析，寻找力三角形和结构三角形相似。
例10： 如图所示，半径为R 的球形物体固定在水平地面上，球心正上方有一光滑的小滑轮，滑轮到球面B 的距离为h ，轻绳的一端系一小球，靠放在半球上的A 点，另一端绕过定滑轮后用力拉住，使小球静止，现缓慢地拉绳，在使小球由A 到B 的过程中，半球对小球的支持力N 和绳对小球的拉力T 的大小变化的情况是（ ）ACBA、N变大，T变小B、N变小，T变大C、N变小，T先变小后变大D、N不变，T变小例11：如图所示，质量不计的定滑轮用轻绳悬挂在B点，另一条轻绳一端系重物C，绕过滑轮后，另一端固定在墙上A点，若改变B点位置使滑轮位置发生移动，但使A段绳子始终保持水平，则可以判断悬点B所受拉力F T的大小变化情况是（）A．若B向左移，F T将增大B．若B向右移，F T将增大C．无论B向左、向右移，F T都保持不变D．无论B向左、向右移，F T都减小例12：(多选) 一轻杆BO，其O端用光滑铰链铰于固定竖直杆AO上，B端挂一重物，且系一细绳，细绳跨过杆顶A处的光滑小滑轮，用力F拉住，如图所示．现将细绳缓慢往左拉，使杆BO与杆AO间的夹角θ逐渐减小，则在此过程中，拉力F及杆BO所受压力F N的大小变化情况是（）A . F N先减小，后增大B . F N始终不变C . F先减小，后增大D . F始终不变知识点5：临界法若题目中出现“最大”“最小”“刚好”等词语时，一般都有临界状态出现。
求解平衡中的临界问题和极值问题时，首先要正确地进行受力分析和变化过程分析，找出平衡的临界点和极值点。
临界条件必须在变化中寻找，不能停留在一个状态来研究临界问题，而是把某个物理量推向极端，即极大或极小，并依此作出科学的推理分析，从而给出判断或导出一般结论。
有时会出现多解的情况。
常见的临界状态有:(1)两接触物体脱离与不脱离的临界条件是相互作用力为0(物体间弹力为0);(2)绳子断与不断的临界条件为绳中张力达到最大值;绳子绷紧与松弛的临界条件为绳中张力为0;(3)存在摩擦力作用的两物体间发生相对滑动或相对静止的临界条件为静摩擦力达到最大。
例13：轻绳的两端A、B固定在天花板上，绳能承受的最大拉力为120N。
现用挂钩将一重物挂在绳子的结点C处。
如图所示，两端与竖直方向的夹角分别为37°和53°。
要保证两绳均不绷断，求此重物的重力不应超过多少？370530ACB例14：如图所示，在倾角为θ的固定粗糙斜面上，一个质量为m的物体被水平力F推着静止于斜面上，物体与斜面间的动摩擦因数为μ，且μ＜tan θ，求力F的取值范围。
例15：如图所示,三根长度均为L的轻绳分别连接于C、D两点,A、B两端被悬挂在水平天花板上,相距2L。
现在C点上悬挂一个质量为m的重物,为使CD绳保持水平,在D点上可施加力的最小值是多少？知识点6：假设法假设法，就是以已有的经验和已知的事实为基础，对所求知的结果、结论或现象的原因作推测性或假定性的说明，然后根据物理规律进行分析、推理和验证。
假设法主要有两种情况：(1)假设某条件存在或不存在，进而判断由此带来的现象是否与题设条件相符。
(2)假设处于题设中的临界状态，以题为依据，寻求问题的切入点，进而解决该问题。
例16：(多选)如图所示，竖直平面内质量为m的小球与三条相同的轻质弹簧相连接。
静止时相邻两弹簧间的夹角均为120°，已知弹簧a、b对小球的作用力均为F，则弹簧c对此小球的作用力的大小可能为()A. FB. F＋mgC. F－mgD. mg－F其他问题例17：如图所示，两相距L的竖直杆，用一根长度大于L的细绳分别固定在杆的A、B两点，细绳上用一光滑的挂钩吊一个重物，其重力为G.当上下移动A端的悬挂点时，G可自由移动，若将B点缓慢向杆下方移动一小段时，绳上张力的变化情况是（）A. 均不变B. 均变大C. 均变小D. 均先变小后变大（注：如果杆B左右移动时绳中张力如何变化？）例18： 如图所示，一根轻绳跨过光滑定滑轮，两端分别系一个质量为m 1、m 2的物块。
m 1放在地面上，m 2离地面有一定高度。
当m 2的质量发生改变时，m 1的加速度a 的大小也将随之改变。
以下的四个图象，最能准确反映a 与m 2间的关系的是( )例19：一个圆球形薄壳容器所受重力为G ，用一细线悬挂起来，如图所示。
现在容器里装满水，若在容器底部有一个小阀门，将小阀门打开让水慢慢流出，在此过程中，对容器和容器内的水组成的系统，下列说法正确的是 ( )A ．系统的重心慢慢下降B ．系统的重心先下降后上升C ．系统对地球的引力先减小后增大D ．有可能绳的方向不竖直例20：(多选)如图所示，粗糙水平面上放置质量分别为m 和2m 的四个木块，其中两个质量为m 的木块间用一不可伸长的轻绳相连，木块间的动摩擦因数均为μ，两木块与水平面间的动摩擦因数相同，认为最大静摩擦力大小等于滑动摩擦力。
现用水平拉力F 拉其中一个质量为2m 的木块，使四个木块一起匀速运动，则需要满足的条件是( )A. 木块与水平面间的动摩擦因数最大为μ3B. 木块与水平面间的动摩擦因数最大为2μ3C. 水平拉力F 最大为2μmgD. 水平拉力F 最大为3μmg例21： 在机械设计中常用到下面的力学原理，如图所示，只要使连杆AB 与滑块m 所在平面间的夹角θ大于某个值，那么，无论连杆AB 对滑块施加多大的作用力，都不可能使之滑动，且连杆AB 对滑块施加的作用力越大，滑块就越稳定，工程力学上称为“自锁”现象(设滑块与所在平面间的动摩擦因数为μ)，μ满足什么条件才能使滑块满足“自锁”现象？答案：θ≥arccot μ课后作业1. 如图所示，人和物处于静止状态．当人拉着绳向右跨出一步后，人和物仍保持静止．不计绳与滑轮的摩擦，下列说法中正确的是( )A．绳的拉力大小不变B．人所受的合外力增大C．地面对人的摩擦力增大D．人对地面的压力减小2. 有一个直角支架AOB，AO水平放置，表面粗糙，OB竖直向下，表面光滑。
AO上套有小环P，OB套有小环Q，两环质量均为m，两环间由一根质量可忽略、不可伸长的细绳相连，并在某一位置平衡，如图所示。
现将P环向左移一小段距离，两环再次达到平衡，那么将P环移动后的平衡状态和原来的平衡状态比较，AO杆对P环的支持力N和细绳上拉力T的变化情况是A．N不变，T变大B．N不变，T变小C．N变大，T变大D．N变大，T变小3. 如图所示,A、B两木块放在水平面上,它们之间用细线相连,两次连接情况中细线倾斜方向不同但倾角一样,两木块与水平面间的动摩擦因数相同。
