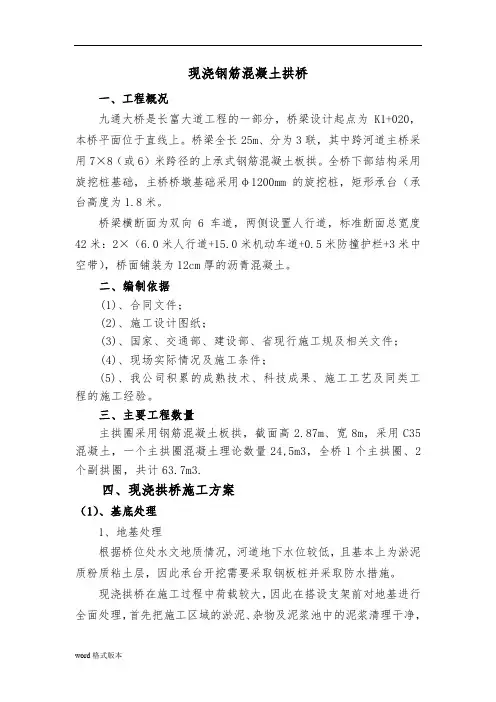

现浇钢筋混凝土拱桥一、工程概况九通大桥是长富大道工程的一部分，桥梁设计起点为K1+020，本桥平面位于直线上。
桥梁全长25m、分为3联，其中跨河道主桥采用7×8（或6）米跨径的上承式钢筋混凝土板拱。
全桥下部结构采用旋挖桩基础，主桥桥墩基础采用φ1200mm的旋挖桩，矩形承台（承台高度为1.8米。
桥梁横断面为双向6车道，两侧设置人行道，标准断面总宽度42米：2×（6.0米人行道+15.0米机动车道+0.5米防撞护栏+3米中空带），桥面铺装为12cm厚的沥青混凝土。
二、编制依据(1)、合同文件；(2)、施工设计图纸；(3)、国家、交通部、建设部、省现行施工规及相关文件；(4)、现场实际情况及施工条件；(5)、我公司积累的成熟技术、科技成果、施工工艺及同类工程的施工经验。
三、主要工程数量主拱圈采用钢筋混凝土板拱，截面高2.87m、宽8m，采用C35混凝土，一个主拱圈混凝土理论数量24,5m3，全桥1个主拱圈、2个副拱圈，共计63.7m3.四、现浇拱桥施工方案（1）、基底处理1、地基处理根据桥位处水文地质情况，河道地下水位较低，且基本上为淤泥质粉质粘土层，因此承台开挖需要采取钢板桩并采取防水措施。
现浇拱桥在施工过程中荷载较大，因此在搭设支架前对地基进行全面处理，首先把施工区域的淤泥、杂物及泥浆池中的泥浆清理干净，换填砂层50cm。
整体整平后再填筑30cm厚以上砂砾层，分层夯实，并做出单向横坡。
处理后测试地基承载力,地基符合要求后，浇筑20cm 厚C30混凝土垫层。
在混凝土浇筑完成后，要进行收面、压光、必须保证砼面的平整度。
在收完面以后进行洒水，并用养护毯覆盖养护。
2、排水沟及集水坑挖设地基围一米外两边挖设50×60cm的排水沟、100×80cm集水坑，排水沟要做防渗处理，防止雨水浸泡地基，避免地基沉陷，支架产生不均匀沉降。
（2）、支架搭设支撑方式采用满堂式碗扣支架。
混凝土桥梁拱桥结构设计技术规程
混凝土桥梁拱桥结构设计技术规程一、前言混凝土桥梁拱桥结构是一种经典的桥梁结构，具有受力合理、美观大方、施工方便等优点，被广泛应用于各类桥梁工程中。
本技术规程旨在为混凝土桥梁拱桥结构的设计提供全面的技术指导，包括结构设计、施工工艺、材料选用等方面。
二、结构设计1. 拱桥结构的基本构成混凝土桥梁拱桥结构由拱体、上部结构和下部结构三部分组成。
（1）拱体：拱体是拱桥的主体结构，其形状和尺寸应根据桥梁跨度、荷载情况和地形地貌等因素进行合理选择。
拱体的截面形状可以是圆形、椭圆形、等腰三角形等，具体选择应考虑桥梁的美观性和受力合理性。
（2）上部结构：上部结构由桥面、栏杆、中央隔离带等组成，其功能是承载行车荷载，保证行车的安全畅通。
桥面的材料可以是混凝土、钢筋混凝土、钢板等，下挂在拱体上，栏杆和中央隔离带的选材应考虑美观性和防撞安全性。
（3）下部结构：下部结构由基础、桥墩、桥台、支座等组成，其功能是支撑拱体和上部结构，承受来自拱体和上部结构的荷载。
基础的选址应考虑地质条件，桥墩和桥台的选型和尺寸应根据桥梁跨度和荷载情况进行合理设计，支座应考虑拱体的变形和温度变化等因素。
2. 受力分析混凝土桥梁拱桥结构的受力分析是设计的重要环节，其基本原理是通过静力学分析，确定拱体的几何形状和尺寸，以及上部结构和下部结构的受力状态。
在受力分析中，需要考虑以下因素：（1）荷载：荷载是混凝土桥梁拱桥结构受力的主要因素，其种类包括车辆荷载、风荷载、地震荷载等。
在设计中应根据实际情况合理选取荷载标准。
（2）拱体的几何形状和尺寸：拱体的几何形状和尺寸应根据桥梁跨度、荷载情况和地形地貌等因素进行合理选择，以保证结构的受力合理性。
（3）材料特性：材料的强度和刚度是影响结构受力的重要因素，应根据材料的特性选取合适的材料。
（4）受力状态：上部结构和下部结构的受力状态直接影响结构的稳定性和安全性，应根据实际情况进行合理设计。
3. 结构设计要求混凝土桥梁拱桥结构的设计应符合以下要求：（1）受力合理：结构的受力分析应符合静力学原理，保证结构的受力合理性。
现浇钢筋混凝土拱桥施工组织设计及对策
现浇钢筋混凝土拱桥施工组织设计及对策一、施工组织设计1.施工前准备（1）搜集并研究拱桥的设计图纸和规范要求，制定施工方案。
（2）组织设备、材料的采购，包括施工机械、钢筋、混凝土等。
（3）确定施工周期，合理安排施工计划。
2.地基处理（1）综合考虑桩、基础深度和土质的情况，进行地基处理。
（2）组织挖掘机械进行挖土、夯实等工作。
3.模板搭设（1）根据桥梁的形状和尺寸，制作和安装适合的模板。
（2）模板应稳固可靠，能承受混凝土压力。
4.钢筋制作和安装（1）根据设计要求，制作钢筋构件。
（2）按照图纸要求，对钢筋进行布置、绑扎等工作。
5.混凝土浇筑（1）选择合适的混凝土搅拌机进行混凝土拌合。
（2）采取适当的浇筑方法，保证混凝土的均匀分布。
（3）控制浇筑速度，避免过早或过晚浇筑。
6.构件拆模（1）等待混凝土达到设计强度后，进行拆模作业。
（2）拆模时注意安全，确保不会损坏混凝土。
（3）及时处理拆除模板和支撑物。
7.基础养护（1）在拆模后，对新铸的基础做好养护工作。
（2）进行养护能够促进混凝土的强度发展。
8.上部结构施工（1）根据桥梁设计图纸，进行桥墩和拱脚的施工。
（2）在上部结构施工过程中，采取安全措施，确保施工人员的安全。
二、施工对策1.质量控制（1）制定质量控制方案，建立质量检查机制。
（2）严格按照规范要求进行施工，确保施工质量。
2.安全措施（1）对施工现场进行周边边界的围护，并设置安全警示标识。
（2）合理安排施工人员的工作，确保他们的安全。
3.合理施工方案（1）根据具体情况，制定合理的施工方案，并根据实际情况进行调整。
（2）合理安排施工顺序，避免施工冲突和拥堵。
4.设备维护（1）定期检查施工设备，并及时进行维护。
（2）保证设备的正常运转，确保施工进度。
5.环境保护（1）减少噪音和空气污染，采取有效的措施进行防护。
（2）及时清理工地垃圾，保持工地的整洁。
6.协调配合（1）加强与相关部门的沟通和配合，确保施工进度和质量。
钢筋混凝土拱桥施工方案
钢筋混凝土拱桥施工方案简介本文档旨在提供钢筋混凝土拱桥施工方案的详细说明。
拱桥作为常见的桥梁形式之一，具有良好的承载能力和美观性，适用于中跨度的桥梁。
设计与准备工作1. 进行桥梁设计，包括桥跨宽度、高度和弯曲半径的确定。
2. 绘制桥梁结构图纸，包括拱形和支承结构。
3. 选择适当的材料，如混凝土和钢筋。
4. 确定施工期限和预算。
施工步骤1. 地基处理：清理施工现场，进行地基的平整和加固处理，以确保承重能力。
2. 基础施工：按照设计要求，进行桥墩和墩台的基础施工。
3. 拱形施工：使用模板和支架进行拱形的浇筑，确保拱形的准确性和强度。
4. 桥面施工：进行桥面铺装，包括道路表面处理和排水系统的设置。
5. 支承结构施工：根据设计要求，进行桥墩、墩台和支座的施工。
6. 管线布设：根据需要进行电力、通信和排水管线的布设。
7. 桥面防护层设置：设置桥面的防水和防腐层。
8. 装饰和完善：进行桥梁的装饰和完善工作，包括栏杆、路灯等设置。
安全措施1. 针对施工现场的安全进行风险评估和管理。
2. 提供工人安全培训，确保施工人员了解安全操作规程。
3. 安装安全围栏和警示牌，限制未授权人员进入施工区域。
4. 定期检查施工现场和设备，确保其符合安全标准。
5. 在施工期间配备适当的急救设备和人员。
质量控制1. 配备合格的施工队伍，包括工程师和技术人员。
2. 严格执行施工图纸和设计要求，确保施工符合规范。
3. 进行材料测试和质量检查，确保施工材料的合格性。
4. 进行现场巡查和监控，及时发现和纠正施工质量问题。
环境保护1. 遵守环境保护法律法规，确保施工对环境影响最小化。
2. 合理管理施工废弃物，进行分类和处理。
3. 使用环保材料和工艺，减少环境污染和资源浪费。
以上是钢筋混凝土拱桥施工方案的基本内容，通过合理的设计、施工和管理，确保拱桥的安全性、质量和环保性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中、小跨径钢筋混凝土拱桥现浇支架（拱架）设计指南1前言拱桥在桥梁设计中应用广泛，钢筋混凝土拱桥主要适用于中、小跨径的桥梁，拱桥的主要受力结构是主拱圈，在竖向荷载作用下，主拱圈主要承受轴向压力，但也承受弯剪，拱座支承反力不仅有竖向反力，也承受较大的水平推力。
中、小跨径钢筋混凝土拱桥现浇，需要搭设支架(拱架)，进行浇注施工，具体作法是：在支架（拱架）上立模、绑扎钢筋、浇注混凝土拱圈。
2支架（拱架）材料分类及有关资料支架（拱架）的种类很多，按结构形式可以分为：满堂式、排架式、撑架式、扇形式、桁架式、组合式、叠桁式、斜拉式等，其常用材料有木材、万能杆件、贝雷梁、扣件式钢管脚手架、碗扣支架、门式支架、型钢组合桁架。
3各型支架适用范围满堂式支架主要采用扣件式钢管脚手架或碗扣支架，钢管直径一般为Φ48mm，壁厚为3.5mm。
满堂式支架对地基处理的要求比较高，原地面要求地形地势相对比较平整，适合旱桥施工。
排架式、撑架式、桁架式主要采用木材、万能杆件、门式支架、型钢组合桁架结构，这些方式支座不采用满堂布置，支架支点较少，支点数量和距离根据实际跨度和计算后得出。
跨河、跨较小的山沟都可以采用这些支架方式。
扇形式只在拱两端支座位置有两个支点，桁架采用贝雷梁、拼装梁或型钢连接成拱弧线形状。
这种支架和主拱圈一样，主要承受轴向压力，同时承受弯剪。
跨深沟，地形条件比较差的拱桥比较适合用这种支架。
斜拉式贝雷梁拱架一般应用在几跨连续施工的情况，在距边墩一定距离处设置临时墩，在中间墩墩顶各设一个塔柱，塔柱顶端伸出斜拉杆拉住贝雷梁，贝雷梁上设拱盔，形成几孔连续斜拉式贝雷梁拱架结构。
其主要构件均由常备式贝雷桁架、支撑架、加强弦杆等组成，结构构件处理方便。
由于整体拱架体系柔性多变，施工中应严格掌握和控制对称加载及塔柱、平梁的挠度变形，控制平梁、斜拉杆、塔柱的受力不得超过容许值。
组合式、叠桁式主要是支架组合的多样性，根据计算受力的需要，支架由不同类型的桁架组成。
4支架（拱架）结构设计支架（拱架）设计的原则为：必须使支架（拱架）上部接近合理拱轴线，能承受施工过程中产生的竖向力与水平力，确保支架（拱架）的稳定，尽量减少非弹性压缩，注意对局部受力不利杆件进行加固。
假设某大桥为现浇混凝土箱拱桥，根据不同地形条件，采用不同支架（拱架）形式进行现浇施工。
4.1 支架（拱架）受力分析箱形截面拱圈一般采用分环、分段进行浇注施工，分环的方法一般是分成二环或三环。
分二环时，先分段浇注底板（第一环），然后分段浇注腹板、横隔板和顶板（第二环）。
分三环时，先分段浇注底板（第一环），然后分段浇注腹板、横隔板（第二环），最后分段浇注顶板（第三环）。
各段间预留隔缝长度一般为50～100cm ，等每一环各分段浇注完后，混凝土强度达到70%设计强度后浇注隔缝。
主拱圈荷载及施工荷载通过模板、枋木传至支架（拱架），支架（拱架）在施工过程中承受竖向力与水平力。
在底板合拢后混凝土达到强度之前，底板的荷载主要由支架承担，当混凝土达到设计强度之后，浇注腹板、横隔板及顶板时，荷载由支架（拱架）承担之外，拱底板也承担一部分重量。
4.2 支架（拱架）材料选用根据主拱的荷载和工程位置、条件、供料来源，选用合适的材料作为支架（拱架）用材。
4.3 支架（拱架）结构设计和受力检算4.3.1 支架结构设计和受力检算（1）采用满堂式碗扣支架：在处理好的地基上，根据梁顶与拱圈内弧之间的高度，布置碗扣支架。
立杆的纵横向间距和横杆竖向步距经检算后确定。
每根立杆底部设置垫座，顶端安装可调天托，根据高度选取30cm 或60cm 天托，可调天托起到精确调整标高和卸架的作用。
天托顶部放置横向枋木和纵向梳形木连成一体，枋木上铺设组合钢模板或木模板，形成底模和施工平台。
碗扣支架应严格按照《建筑施工碗扣式脚手架安全技术规范》规定布设。
1）施工荷载分析：（根据各自项目实际情况修正各参数）主拱圈混凝土荷载：容重325/kN m γ=，拱圈厚度为h ，2125(/)g h kN m =； 模板荷载：取22 2.0/g kN m =； 施工荷载：取23 4.0/g kN m =； 振捣冲击荷载：取24 3.0/g kN m =； 碗扣支架自重：25 3.0/g kN m =；2）模板及枋木检算：采用5cm 厚木板作底模模板，上层枋木间距为1l ，下层枋木间距2l 根据碗扣支架间距确定。
①模板检算：按均布荷载五跨连续梁计算： 取1mm 宽度计算1234()1q g g g g mm =+++⨯ （1）图1 模板受力简图抗弯强度：[]MWσσ=< （2） 抗剪强度：3[]2VAττ=< （3） 挠度检算：43100400k ql l f f EI ⎡⎤=<=⎢⎥⎣⎦（4）式中：M -所受最大弯矩，211M k ql =，10.105k =；W -木板的抗弯模量； [][]στ-、分别为木板容许抗弯强度和抗剪强度；V -所求得的最大剪力，21V k ql =，20.606k =，30.664k =； A -1mm 宽的木板截面积；E I -、分别为木板的弹性模量和惯性矩。
②上层枋木：上层枋木间距为1l ，下层枋木间距2l 根据碗扣支架间距确定； 按均布荷载三跨连续梁计算： 荷载：12341()q g g g g l =+++⨯ （5）图2 上层枋木受力简图抗弯强度：[]MWσσ=< （6） 抗剪强度：3[]2VAττ=< （7） 挠度检算：43100500k ql l f f EI ⎡⎤=<=⎢⎥⎣⎦（8）式中：M -所受最大弯矩，212M k ql =，10.10k =；W -枋木的抗弯模量； [][]στ-、分别为枋木容许抗弯强度和抗剪强度；V -所受在大剪力，22V k ql =，20.60k =，30.677k =； A -枋木的截面积；E I -、分别为枋木的弹性模量和惯性矩。
③下层枋木：下层枋木间距2l 根据碗扣支架间距确定。
下层枋木荷载12342()q g g g g l =+++⨯，计算方法同上。
3）立杆计算： ①立杆荷载：1234q g g g g =+++ （9）表1 立杆设计荷载max []P q a b P =⨯⨯< （10）式中：a b -、立杆的纵横向间距。
②立杆稳定性计算： 组合风载时：2[205/]WM N N mm A Wσσϕ=+≤= （11） 式中：N -计算立杆段的轴向设计值， 1.20.85 1.4Gk Qk N N N =+⨯∑； 1G k N -模板及支架自重、新浇混凝土自重与钢筋自重标准值产生的轴向力总和；QkN-∑施工人员及施工设备荷载标准值、振捣混凝土时产生的荷载标准值产生的轴向力总和；ϕ-轴心受压构件的稳定系数，应根据长细比λ由《建筑施工扣件式钢管脚手架安全技术规范》P50页附录C 表C 取值，当250λ>时，27320/ϕλ=；λ-长细比，ol iλ=； o l -计算长度，2o l h a =+；h -立杆步距；a -模板支架立杆伸出顶层横向水平杆中心线至模板支撑点的长度；i -钢管截面回转半径； A -立杆的截面面积； W -立杆截面模量；W M -计算立杆段由风荷载设计值产生的弯矩：20.85 1.40.85 1.410k a W Wkw l h M M ⨯=⨯=k w -风荷载标准值，0.7k z s o w w μμ=⋅⋅；z μ-风压高度变化系数，按现行国家标准《建筑结构荷载规范》（GBJ9）规定采用； s μ-支架风荷载体型系数，桁架0.4s μ=； o w -基本风压（2/kN m ），按现行国家标准《建筑结构荷载规范》（GBJ9）规定采用；4）碗扣支架施工注意事项：①支架立杆接长缝应错开，使立杆接长缝不在同一水平面上，保证支架整体强度。
②拼装时随时检查横杆水平和立杆垂直度，注意水平横杆的直角度，防止支架偏扭。
立杆垂直度偏差小于0.5%，顶部绝对偏差小于0.1m 。
③注意剪刀撑的设置，提高碗扣支架的整体稳定性。
剪刀撑不能随意拆除，实有必要暂时拆除时，必须严格控制同时拆除的根数，并及时装上且应先装后拆。
高层支架的低层框架不允许拆除。
④靠近拱座的碗扣支架，应注意连墙撑的设置，提高支架的纵向稳定性。
⑤支架顶天托和底座的自由长度，应根据设计计算确定，超过计算长度的应加设纵横杆，防止碗扣支架失稳。
⑥支架应设置人行梯，方便施工中人员走行。
（2）采用万能杆件、贝雷梁组拼（见图3）支架采用万能杆件和贝雷梁作为主要构件，主要由多片平面主桁通过联结系组成空间结构。
平面主桁相互平行，其间距按拱圈宽度均匀受力来布置。
为支架上部接近拱弧线，在万能杆件顶采用异形杆件进行拼接。
整个支架立于混凝土或片石混凝土临时墩上，基本采用梁柱式结构。
支墩可以采用铁路五六式军用墩，其布置方式为2×5柱，根据位置不同其高度也不同，顶端因支承位置不同略有变化。
拱脚在一定范围内采用万能杆件直接组立，并与梁柱式结构联结，形成一体使支架共同受力。
贝雷梁上弦杆之间及连接处均设有支撑架，通过在贝雷梁连接处设置斜撑及下部弦杆处设置抗风拉杆来增强支架横向稳定性，但由于对与对之间净距较小，故抗风拉杆的截面尺寸需增大以保证支架横向的稳定性。
图3 万能杆件、贝雷梁组拼示意图为全面准确掌握了解结构的内力和变形情况，采用全部支架为计算模型进行受力分析。
