翰文平面图绘制系统教程
翰文平面图绘制系统教程

第一章、软件概述本公司开发的《施工平面图绘制系统》软件.简化和集成了一些常见的绘图操作。
不仅在界面上十分友好.在操作过程中.我们只需移动和点击鼠标就能够完成平面图绘制工作。
不必去记忆枯燥的命令、也不必去考虑特殊线形和实体的绘图过程.您只需移动鼠标.就能够绘制一张完整而又漂亮的施工平面图。
施工平面布置图软件在绘制图形过程中集成很多常规操作、常用的线形。
软件专门制作了绘图按钮.只需要点击按钮.即可在图纸上完成这些特殊的线形绘制任务。
常用的图形.比如:塔吊、施工设施等.软件提供了一些特有的解决办法。
绘制塔吊时.软件专门为绘制塔吊制作了一个操作按钮.只需点击按钮.即可绘制一个塔吊.绘制好塔吊后.还可以移动其吊臂观看作业范围;绘制现场小品、施工设施、图例等可以通过绘制图块来轻松解决这些常用的图形绘制任务.在系统图库中.本公司已经为您准备了很多专用的标准图库.使得绘图变得相当轻松;绘制场地功能区.可以使用软件提供的填充功能.通过填充可以在不同功能区填充颜色和图元.这样可以很快绘制完功能区的分布图。
此外.软件还提供了强大的编辑功能.在绘图过程中.您可以一次性更改多个文本的格式.也可以一次性更改多个图形的填充类型等等。
第二章、运行界面简介一、软件界面本软件采用了标准的Windows界面.运行软件后.将出现软件主界面.如图所示:1、主菜单与工具栏1、”文件”2、编辑3、绘图4、修改5、显示6、窗口7、帮助2、绘图工具栏该工具栏作为绘图工具.分为常用绘图工具(工具栏左)、专业绘图工具(工具栏右)。
后面会详细叙述各绘图工具使用方法。
3、常用图库工具栏该图库位于软件右方.放置了各种常用图形.方便使用者调用.无需重复绘制.还可自己添加图形到该图库中。
4、图形操作工具栏该工具栏为界面底部.实现对图形的移动、旋转、加点、删点、圆角、断开等功能.后面将详述。
第三章、图形绘制与编辑一、新建平面图第一步、点击“文件”菜单.在弹出的菜单中选择”新建”。
翰文平面图绘制系统教程

翰文平面图绘制系统教程Company number:【0089WT-8898YT-W8CCB-BUUT-202108】第一章、软件概述本公司开发的《施工平面图绘制系统》软件,简化和集成了一些常见的绘图操作。
不仅在界面上十分友好,在操作过程中,我们只需移动和点击鼠标就能够完成平面图绘制工作。
不必去记忆枯燥的命令、也不必去考虑特殊线形和实体的绘图过程,您只需移动鼠标,就能够绘制一张完整而又漂亮的施工平面图。
施工平面布置图软件在绘制图形过程中集成很多常规操作、常用的线形。
软件专门制作了绘图按钮,只需要点击按钮,即可在图纸上完成这些特殊的线形绘制任务。
常用的图形,比如:塔吊、施工设施等,软件提供了一些特有的解决办法。
绘制塔吊时,软件专门为绘制塔吊制作了一个操作按钮,只需点击按钮,即可绘制一个塔吊,绘制好塔吊后,还可以移动其吊臂观看作业范围;绘制现场小品、施工设施、图例等可以通过绘制图块来轻松解决这些常用的图形绘制任务,在系统图库中,本公司已经为您准备了很多专用的标准图库,使得绘图变得相当轻松;绘制场地功能区,可以使用软件提供的填充功能,通过填充可以在不同功能区填充颜色和图元,这样可以很快绘制完功能区的分布图。
此外,软件还提供了强大的编辑功能,在绘图过程中,您可以一次性更改多个文本的格式,也可以一次性更改多个图形的填充类型等等。
第二章、运行界面简介一、软件界面本软件采用了标准的Windows界面,运行软件后,将出现软件主界面,如图所示:二、常用菜单与工具1、主菜单与工具栏1、”文件”2、编辑3、绘图4、修改5、显示6、窗口7、帮助2、绘图工具栏该工具栏作为绘图工具,分为常用绘图工具(工具栏左)、专业绘图工具(工具栏右)。
后面会详细叙述各绘图工具使用方法。
3、常用图库工具栏该图库位于软件右方,放置了各种常用图形,方便使用者调用,无需重复绘制,还可自己添加图形到该图库中。
4、图形操作工具栏该工具栏为界面底部,实现对图形的移动、旋转、加点、删点、圆角、断开等功能,后面将详述。
平面图的绘制步骤

平面图的绘制步骤
一、确定图形的规模和选定画图工具
在绘制平面图前,首先需要确认图形的比例或尺寸,以
确定绘制图形的大小。
然后选择需要使用的绘图工具,通常有纸张、铅笔、尺子和圆规等常用的画图工具。
二、确定图形绘制位置和方向
在绘制图形之前,需要明确图形的绘制位置和方向,以
避免后续绘制中产生偏差和错误。
在绘图前,可以将图形定位于纸张的中心,方便后续绘制和比例调整。
三、绘制基础线条和轮廓
在确定图形方向和位置后,可以使用铅笔画出基础线条
和轮廓,确定图形的大体形状和轮廓。
可以根据需要画出直线、曲线和圆形等基础线条。
四、添加细节和构建结构
在绘制基础线条和轮廓后,添加细节和构建结构是绘制
平面图的重要步骤。
这一步骤需要根据实际情况绘制出更加精细和准确的形状和结构。
五、消除重点和加强表现
在平面图绘制的最后阶段,需要消除图形中的不必要重点,以突出需要表现的景象和元素。
同时,还可以加强图形的表现力,调整比例和尺寸,使图形更加完整和准确。
六、完成图形并进行修饰和整理
在完成平面图的基本部分之后,可以进行修饰和整理,
使图形更加美观和清晰。
通常可以使用颜色、饰品和文字等方
式加强图形的表现力和清晰度,在必要的部分添加标注和注释,让图形更加完整和准确。
最后,可以使用橡皮擦和清洁工具将图形和周围的区域整理干净,使平面图呈现出完美的画面。
以上就是平面图的绘制步骤,需要认真仔细地执行每一
个步骤,确保绘制出准确和精美的平面图。
翰文平面图绘制系统教程

第一章、软件概述本公司开发的《施工平面图绘制系统》软件,简化和集成了一些常见的绘图操作。
不仅在界面上十分友好,在操作过程中,我们只需移动和点击鼠标就能够完成平面图绘制工作。
不必去记忆枯燥的命令、也不必去考虑特殊线形和实体的绘图过程,您只需移动鼠标,就能够绘制一张完整而又漂亮的施工平面图。
施工平面布置图软件在绘制图形过程中集成很多常规操作、常用的线形。
软件专门制作了绘图按钮,只需要点击按钮,即可在图纸上完成这些特殊的线形绘制任务。
常用的图形,比如:塔吊、施工设施等,软件提供了一些特有的解决办法。
绘制塔吊时,软件专门为绘制塔吊制作了一个操作按钮,只需点击按钮,即可绘制一个塔吊,绘制好塔吊后,还可以移动其吊臂观看作业范围;绘制现场小品、施工设施、图例等可以通过绘制图块来轻松解决这些常用的图形绘制任务,在系统图库中,本公司已经为您准备了很多专用的标准图库,使得绘图变得相当轻松;绘制场地功能区,可以使用软件提供的填充功能,通过填充可以在不同功能区填充颜色和图元,这样可以很快绘制完功能区的分布图。
此外,软件还提供了强大的编辑功能,在绘图过程中,您可以一次性更改多个文本的格式,也可以一次性更改多个图形的填充类型等等。
第二章、运行界面简介一、软件界面本软件采用了标准的Windows界面,运行软件后,将出现软件主界面,如图所示:1、主菜单与工具栏1、”文件”2、编辑3、绘图4、修改5、显示6、窗口7、帮助2、绘图工具栏该工具栏作为绘图工具,分为常用绘图工具(工具栏左)、专业绘图工具(工具栏右)。
后面会详细叙述各绘图工具使用方法。
3、常用图库工具栏该图库位于软件右方,放置了各种常用图形,方便使用者调用,无需重复绘制,还可自己添加图形到该图库中。
4、图形操作工具栏该工具栏为界面底部,实现对图形的移动、旋转、加点、删点、圆角、断开等功能,后面将详述。
第三章、图形绘制与编辑一、新建平面图第一步、点击“文件”菜单,在弹出的菜单中选择”新建”。
翰文横道图综合手册

第二章 软件运营界面简介
双击工程进度筹划系统图标,计算机启动软件。屏幕上、右浮现两个工具条,通过工具条操作可实现对进度筹划编辑绝大某些操作,不久就能熟悉。
第一步:点击“新建”按键,弹出工作信息对话框:输入工程名称及开工时间并点击拟定。此时右工具条自动为“添加”状态
第二步:在屏幕上按下鼠标左键并拖拉,在松开鼠标(如图):
第三步:松开鼠标后,弹出工作信息对话框:输入工作名称、时间等信息,点击拟定后第一种工作完毕。
第四步:鼠标移到节点上按下鼠标左键并拖拉一段距离再松开,在弹出工作信息对话框输入 第五步:添加并行工作:鼠标移到节点上按下鼠标左键向上或向下拖拉一段距离再松开,在弹出工作信息对话框输入信息(如下图 按以上操作及可完毕网络筹划建立,下一节将进一步简介编制办法
(2)、用量输入
用量输入可以按平均用量和总量输入,总量值=平均用量×工期。你只需要在选取适当计量方式后,输入总量或平均用量中一种即可。
(3)、单位、单价、资源类别可任意添加和修改。
输入完资源各项数据后,单击“添加”键,即可在下面资源列表框加入编辑框输入资源内容。
要修改资源内容,先用鼠标在资源列表框单击,即选种某项资源,在资源编辑框就会显示选种资源。在资源编辑框中修改完数据后,单击“修改”键,即可完毕资源修改。
16 、流水
在工程施工中时常会采用“流水”施工方式,它可以使工程持续和均衡施工,使施工过程中各种业务组织安排比较合理,可以减少工程成本和提高经济效益,是一种重要施工方式。下面简要简介本软件流水功能。

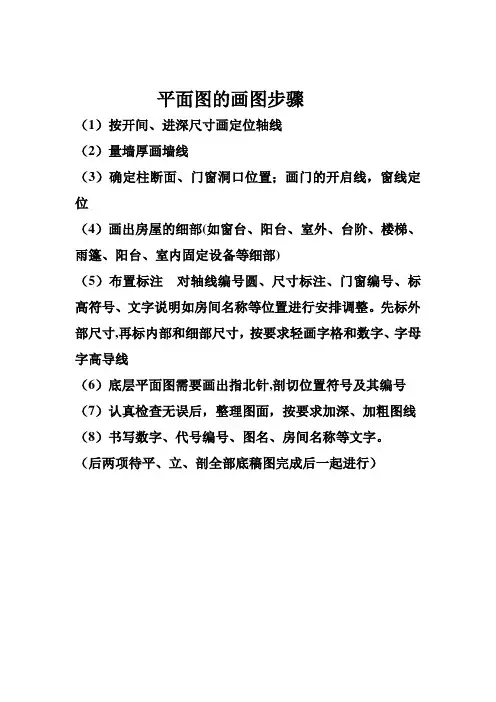

平面图的画图步骤

平面图的画图步骤
(1)按开间、进深尺寸画定位轴线
(2)量墙厚画墙线
(3)确定柱断面、门窗洞口位置;画门的开启线,窗线定位
(4)画出房屋的细部(如窗台、阳台、室外、台阶、楼梯、雨篷、阳台、室内固定设备等细部)
(5)布置标注对轴线编号圆、尺寸标注、门窗编号、标高符号、文字说明如房间名称等位置进行安排调整。
先标外部尺寸,再标内部和细部尺寸,按要求轻画字格和数字、字母字高导线
(6)底层平面图需要画出指北针,剖切位置符号及其编号(7)认真检查无误后,整理图面,按要求加深、加粗图线(8)书写数字、代号编号、图名、房间名称等文字。
(后两项待平、立、剖全部底稿图完成后一起进行)。
翰文平面图绘制系统教程

第一章、软件概述本公司开发得《施工平面图绘制系统》软件,简化与集成了一些常见得绘图操作.不仅在界面上十分友好,在操作过程中,我们只需移动与点击鼠标就能够完成平面图绘制工作。
不必去记忆枯燥得命令、也不必去考虑特殊线形与实体得绘图过程,您只需移动鼠标,就能够绘制一张完整而又漂亮得施工平面图.施工平面布置图软件在绘制图形过程中集成很多常规操作、常用得线形。
软件专门制作了绘图按钮,只需要点击按钮,即可在图纸上完成这些特殊得线形绘制任务.常用得图形,比如:塔吊、施工设施等,软件提供了一些特有得解决办法。
绘制塔吊时,软件专门为绘制塔吊制作了一个操作按钮,只需点击按钮,即可绘制一个塔吊,绘制好塔吊后,还可以移动其吊臂观瞧作业范围;绘制现场小品、施工设施、图例等可以通过绘制图块来轻松解决这些常用得图形绘制任务,在系统图库中,本公司已经为您准备了很多专用得标准图库,使得绘图变得相当轻松;绘制场地功能区,可以使用软件提供得填充功能,通过填充可以在不同功能区填充颜色与图元,这样可以很快绘制完功能区得分布图。
此外,软件还提供了强大得编辑功能,在绘图过程中,您可以一次性更改多个文本得格式,也可以一次性更改多个图形得填充类型等等.第二章、运行界面简介一、软件界面本软件采用了标准得Windows界面,运行软件后,将出现软件主界面,如图所示:二、常用菜单与工具1、主菜单与工具栏1、”文件”2、编辑3、绘图4、修改5、显示6、窗口7、帮助2、绘图工具栏该工具栏作为绘图工具,分为常用绘图工具(工具栏左)、专业绘图工具(工具栏右)。
后面会详细叙述各绘图工具使用方法.3、常用图库工具栏该图库位于软件右方,放置了各种常用图形,方便使用者调用,无需重复绘制,还可自己添加图形到该图库中.4、图形操作工具栏该工具栏为界面底部,实现对图形得移动、旋转、加点、删点、圆角、断开等功能,后面将详述。
第三章、图形绘制与编辑一、新建平面图第一步、点击“文件"菜单,在弹出得菜单中选择”新建”。
平面图的绘制步骤

平面图的绘制步骤
一.平面图的绘制步骤
第一步:画定位轴线
第二步:画墙身。
定位窗位置、画门窗洞等
第三步:画门窗、楼梯等细部
第四步:画尺寸线,标高符号样图索引符号等
最后注写尺寸,标高数字和有关说明等
二、立面图的绘制步骤
第一步:定室外地坪线,外墙轮廓线及屋顶线
第二步:顶门窗位置,画门窗洞、窗台等
第三步:画各细室
第四步:标注轴线与标高,写图名、比例及文字说明
三、剖面图的绘制步骤:
第一步:定轴线、室内地坪线、楼面及顶棚线、屋顶线,画内外墙身。
第二步:定门窗、画门洞、梁板、雨蓬等
第三步:画门窗等细部。
第四步:注标高尺寸、写图名比例等。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
第一章、软件概述本公司开发的《施工平面图绘制系统》软件,简化和集成了一些常见的绘图操作。
不仅在界面上十分友好,在操作过程中,我们只需移动和点击鼠标就能够完成平面图绘制工作。
不必去记忆枯燥的命令、也不必去考虑特殊线形和实体的绘图过程,您只需移动鼠标,就能够绘制一张完整而又漂亮的施工平面图。
施工平面布置图软件在绘制图形过程中集成很多常规操作、常用的线形。
软件专门制作了绘图按钮,只需要点击按钮,即可在图纸上完成这些特殊的线形绘制任务。
常用的图形,比如:塔吊、施工设施等,软件提供了一些特有的解决办法。
绘制塔吊时,软件专门为绘制塔吊制作了一个操作按钮,只需点击按钮,即可绘制一个塔吊,绘制好塔吊后,还可以移动其吊臂观看作业范围;绘制现场小品、施工设施、图例等可以通过绘制图块来轻松解决这些常用的图形绘制任务,在系统图库中,本公司已经为您准备了很多专用的标准图库,使得绘图变得相当轻松;绘制场地功能区,可以使用软件提供的填充功能,通过填充可以在不同功能区填充颜色和图元,这样可以很快绘制完功能区的分布图。
此外,软件还提供了强大的编辑功能,在绘图过程中,您可以一次性更改多个文本的格式,也可以一次性更改多个图形的填充类型等等。
第二章、运行界面简介一、软件界面本软件采用了标准的Windows界面,运行软件后,将出现软件主界面,如图所示:二、常用菜单与工具1、主菜单与工具栏1、”文件”2、编辑3、绘图4、修改5、显示6、窗口7、帮助2、绘图工具栏该工具栏作为绘图工具,分为常用绘图工具(工具栏左)、专业绘图工具(工具栏右)。
后面会详细叙述各绘图工具使用方法。
3、常用图库工具栏该图库位于软件右方,放置了各种常用图形,方便使用者调用,无需重复绘制,还可自己添加图形到该图库中。
4、图形操作工具栏该工具栏为界面底部,实现对图形的移动、旋转、加点、删点、圆角、断开等功能,后面将详述。
第三章、图形绘制与编辑一、新建平面图第一步、点击“文件”菜单,在弹出的菜单中选择”新建”。
第二步、此时会弹出“图形属性”设置对话框(如下图):1、图纸设置:点击“页面设置”按钮,设置纸张大小、横向与纵向后,图纸的宽高会自动显示,单位为毫米。
默认纸张为A4、横向。
2、比例尺设置:根据作图要求设置,显示单位可自己输入(如通常为米)。
3、屏幕设置:根据自己需要设置。
设置完毕点击“确定”按钮即可开始图形绘制。
二、绘制图形1、折线绘制一般的直线和折线,我们可以使用菜单栏“绘图”中的“折线”项或者点击工具栏上的按钮,在图纸上用鼠标左键单击拖拉,您就能够看到一条直线或折线的形成过程,同时在界面上方的一个显示栏中,会显示该线的长度、与水平方向的夹角。
在用鼠标左键点击另一端点,就结束直线的绘制。
如果绘制的是折线就确定了第二个端点,要结束折线操作只需点击鼠标右键。
注意:在绘制直线过程中,按住Shift键不放,直线可以按任意角度绘制,否则就会自动扑捉水平、垂直以及45度角的方向。
如果要自定义线的长度和角度,在界面的左下边有两个输入框,分别是“长度”和“角度”,输入数字后回车即可。
如果只定义其中的一项,则在该项中输入数字,另一项不能输入任何数字。
以上操作,对于下面介绍的平行线和字线同样适用。
用鼠标左键在所绘直线或折线上双击,或在该线被选中的状态下点击鼠标右键,选右键菜单中的“属性”项,或点击主菜单中“修改”菜单中的“属性”项,我们可以打开该线的属性编辑器,更改该线的一系列属性。
使用属性编辑器:在绘图过程中,熟练使用属性编辑器,对于又快又好的绘制一张图纸相当重要。
随着介绍的深入,您将看到所有图形的性质,比如:颜色、线形等等,我们都可以通过属性编辑器进行修改。
普通线体的属性编辑器,其形式如下图所示:您将看到在属性编辑器中,我们可以更改该线的一般属性如(图元名称、颜色、线形、线宽、等选项。
改颜色:点击“边线颜色”按钮,软件会弹出颜色对话框,您可以在基本颜色中选择一种颜色,也可以在调色板中选择一种颜色,添加到自定义颜色中去,点击确定按钮,您将看到所选折线改变成了您需要的颜色,如果点击取消按钮,折线的颜色不发生改变。
改线形:如果您需要改变线形,点击“线条样式”按钮,这时屏幕将弹出定义线形对话框,如下图所示:点击此处这里,我们可以选择所需线形。
如我们将上面的例子线形改变成虚线,在定义线形对话框中,选择虚线框中间,您会发现该区域颜色加深(即为选中状态),点击确定按钮,再返回图纸中看到如下结果。
同样,如果点击取消按钮,线形将不发生改变。
改线宽:在属性编辑器中,可以更改线宽,它位于属性编辑器的右上角。
更改线宽的操作非常简单,在编辑框中填入需要的线宽值即可(线宽值只能为整数)。
2、平行线点击“平行线”,可在图上画出平行线,画法和折线一样,还可在其属性里调整平行线之间的距离。
3、现场水、电线路的绘制为了简化您的操作,本软件专门提供了直接绘制水、电线路等的方法。
绘制现场水电线:在绘制施工平面图时,通常用带“S”字的折线代表施工用水线路、用带“V”的折线代表施工用电线路,要绘制这两种线形,可以使用软件左工具栏上面的按钮或者主菜单画图中的字线命令。
如下:具体绘制方法同折线相同,您只需在图纸上用鼠标左键点击其点轨迹,就能够轻松绘制一条“字”线。
同样,您可以使用右键结束操作,使用Shift键可向任一角度画。
下面我们来具体介绍一下字线的属性设置。
打开“字”线的属性编辑器,同样有三种途径:在需要更改的“字”线被选中的情况下,双击鼠标左键、或使用右键菜单中的“属性”命令以及菜单栏上“修改”菜单中的属性项,该“字线”的一般属性设置与折线设置一致,下面介绍“字线属性”设置如下图:其形式与折线的属性编辑器相似,与折线的属性编辑器存在区别的是增加了文字、间距以及字体设置,下面我们来具体讲解其具体用法:改文字:填入“文字内容”编辑框中填入的字符将在折线中按照一定的间距显示。
编辑框中如果显示为“V”,则我们绘制的即为带“V”字的折线。
在编辑框中,如果有必要,您可以填入任何字符及汉字,个数及大小写均不受限制。
现在我们将大写的“V”改为大写的“S”,在施工平面图中即表示将电线改为水线。
见下图:改间距:在标注间距后面的编辑框中填入的数值即为线上字符的间距值,在我们绘制好一条字线后,系统将自动分配一个初始间距值,原则上,您可以在编辑框中输入一个任意大于0的正实数,您将看到图形发生的改变如下:改字体:在属性编辑器的右边,有一个字体按钮,如:,该按钮是用来设置字线上字符的字体。
下面我们来具体介绍一下如何设置字体,点击“字体”按钮,屏幕将弹出如下对话框:在对话框中,可以更改字体、字体样式、大小、效果以及语系。
点击字体对话框的确定按钮,然后再点击字线属性编辑器的确定按钮,确认当前操作后退出,当前图形就如下所示了:4、围墙、边缘线利用这个工具,可以很方便地画出围墙、边缘线。
5、绘制弧线点击左工具栏上的按钮以及主菜单“绘图”中的弧线命令,在图纸上任意用鼠标点击两点,第一点为弧线的起点,第二点为弧线的终点,此时跨接在两点之间会出现一个弧形,此弧形半径的大小随鼠标的拖动而变化。
这样,我们可以很方便地确定弧形的位置和角度。
在所绘制的圆弧被选中情况下,我们可以其打开的属性编辑器,设置方法与折线设置方法一致。
6、绘制曲线绘制曲线(即连续平滑曲线),请点击按钮,然后在图纸上点击各端点,圆滑曲线就绘制好了,点击鼠标右键结束曲线绘制。
如果画了一条没有闭合的曲线,我们可以通过点击下工具条的“闭合”键让曲线闭合。
另外,我们可以打开曲线的属性编辑器,对已经闭合的曲线进行图形填充。
7、带箭头线段(尺寸标注线)绘图工程图时,尺寸标注功能是必不可少的。
平面图软件提供了尺寸标注工具,可以轻松标注点与点之间的距离,您可以调整尺寸位置,可以更改标注内容,下面我们就来看看其具体操作方法。
点击工具栏中的按钮“”,然后在图纸上任意点击两个端点,一条带箭头线段就这样绘制完成了,同直线绘制方法。
当然,此时的箭头形式是系统默认的值,如果您要更改其形式,请打开其属性编辑器,一般属性设置与折线设置一样,它的特殊属性(标称线属性)设置内容如下图所示:在其中对箭头位置、标注位置、箭头类型、标注方式进行设置,标注可设为自动标注和手动标注两种以及标注字体的设置,标注单位以在图形属性中设置的单位为准。
8、画矩形点击按钮“”,在图纸上点击矩形的两个对角点即可完成绘制任务。
然后打开属性编辑器,除了对边线进行设置外还可以设置“填充颜色”和“填充样式”,“填充颜色”设置与“边线颜色”设置一致,下面我们介绍一下“填充样式”的设置过程,以后我们可能会遇到许多地方需要设置“填充样式”,点击按钮“”,会弹出如下对话框:9、绘制多边形单击按钮“”,在图纸上点击一点,然后在图纸上点击各端点,点击鼠标右键结束多边形绘制。
同样,我们可以打开多边形的属性编辑器,设置方法与矩形一样。
10、其它实体图形(圆、椭圆、圆角矩形、弦形、扇型)绘制其它实体图形,如:圆、椭圆、圆角矩形、弦形、扇型等,在软件中均提供了现成的工具。
下面我们来一一介绍:画圆:点击按钮“”,然后在屏幕上点击一个圆点,相对圆点用鼠标拖动一个半径,再次点击,这样一个圆就绘制完成了。
打开其属性编辑器,设置方法同矩形设置方法一样。
画椭圆:点击按钮“”,在图纸上点击两个对角点即可完成绘制任务,打开其属性编辑器,设置方法同矩形设置方法一样。
画圆角矩形:点击按钮,绘制方法同上。
调整中心黑点,可改变圆角的弧度。
画弦形:点击按钮“”,在图纸上任意用鼠标点击三点,第一点为圆心,在依次点击弦线的起点、终点,您将看到经过三点绘制了一条圆弧。
在所绘制的圆弧被选中情况下,我们可以其打开的属性编辑器,设置方法同上。
画扇型:点击按钮“”,在图纸上任意用鼠标点击三点,第一点为圆心,在依次点击弦线的起点、终点,您将看到经过三点绘制了一条圆弧。
在所绘制的圆弧被选中情况下,我们可以其打开的属性编辑器,设置方法同上。
11、画塔吊很多情况下您都会遇到绘制塔吊的问题,如果使用其它软件,确实不方便,现在让我们来看看本软件的塔吊的绘制工具吧!点击塔吊绘制按钮“”,然后在图纸所预定的塔吊位置上点击一下,一个塔吊就绘制完成了!您试着拖动其中的小黑点,可改变塔吊样式,如下图:调整前:调整后:这里就不介绍具体怎样移动端点了,还是您自己移动一下试试吧!打开塔吊的属性编辑器,一般属性与矩形属性设置方式一致,这里只介绍它的特殊属性(塔吊属性)设置如下图所示:其中,分为“塔吊属性”、“尺寸标注”、“箭头类型”以及“标注设置”四种设置。
分别试一下就知道它的效果。
在属性编辑器中,还有一个字体按钮,它用来更改标注文字的字体。
12、插入图库(绘制材料堆场、指北针、建筑机械等)本软件同样提供了强大的图库插入功能,不仅方便,而且相当适用,并且我们已经专门为您制作了绘制施工平面图的专用图库,下面我们来具体介绍“图库”操作。
