耐压测试标准GB/T 15290-1994 GB/T 8554-1998 和IEC 61007-1994测试标准；1.进行耐压测试的原因正常情況下,电力系统中的电压波形是正弦波.电力系统在运行中由于雷击，操作，故障或电气设备的参数配合不当等原因，引起系统中某些部分的电压突然升高，大大超过其额定电压，这就是过电压。

过电压按其发生的原因可分为两大类，一类是由于直接雷击或雷电感应而引起的过电压，称为外部过电压。

雷电冲击电流和冲击电压的幅值都很大，而且持续时间很短，破坏性极大。

另一类是因为电力系统内部的能量转换或参数变化引起的，例如切合空载线路，切断空载变压器，系统内发生单相弧光接地等，称为内部过电压。

内部过电压是确定电力系统中各种电气设备正常绝缘水平的主要依据。

也就是说，产品的绝缘结构的设计不但要考虑额定电压而且要考虑产品使用环境的内部过电压。

耐压测试就是检测产品绝缘结构是否能够承受电力系统的内部过电压。

2．测试点和测试电压依据具体产品的相关标准来定。

北美標準的耐壓測試的特点可以由下面两个标准体现：&&&Motor-Operated Appliances (Household and Commercial： CAN/CSA-C22.2 No.68-92要求：产品的带电部分与可能接地的非带电导电体间须施加适当频率的交流电压达1分钟。

具体测试电压如下：(a)额定电压为31~250 V的设备，测试电压为1000 V。

(b) 额定电压为251~600 V的设备，测试电压为1000 V + 两倍额定电压。

(d) 对于30伏或以下的低电压电路，测试电压为500 V。

双重绝缘的产品：测试电压施加点交流绝缘强度测试电压（V）带电部件与不可触及的带基本绝缘的非带电导电体之间按上述1的测试要求。

不可触及的带基本绝缘的非带电导电体与可触及的导电体之间2500不可触及的带基本绝缘的非带电导电体与贴在外部非导电体表面上的金属箔之间2500加强绝缘的带电体与可触及的非带电导电体之间4000加强绝缘的带电体与贴在外部非导电体表面上的金属箔之间4000可触及的非带电导电体（或贴在外部非导电体表面上的金属箔）与外壳入口处电源线的金属裹层（或与电源线直径相等的金属插杆）之间2500&&&Portable Electrical Motor-Oerated and Heating Appliances: General Requirements：C 222 No. 1335.1-93电压施加点测试电压（V）带变压器的器具额定功率超过0.5匹马力的带电机器具额定功率不超过0.5匹马力的带电机器具和加热器具1.带电部分和可触及的部分以及在印刷电路板上*近的不同极性的线路――1000 V+两倍额定电压10002.隔离型或自藕型变压器(a) 次级电压< 50 V(b)次级电压为51-125 V 5001000――生產線耐壓測試UL標準:UL 758 增加了45A 章節─生產線耐壓測試(Product-Line Dielectric).製造商須對有金屬遮罩的絕緣導體進行100％的生產線耐壓測試.成品中的單一線材之絕緣，應能承受如28.1 表格所標明當電壓施加在導體和遮罩之間時的室溫下之電壓負載(可見表二)。

变压器试验项目

变压器试验项目分为哪两类？包括哪些内容？答：变压器试验项目可分为绝缘试验和特性试验两类。

(1)绝缘试验有：绝缘电阻和吸收比试验、测量介质损耗因数、泄漏电流试验、变压器油试验及工频耐压和感应耐压试验，对220kV及以上变压器应做局部放电试验。

330kV及以上变压器应做全波及操作波冲击试验。

(2)特性试验有：变比、接线组别、直流电阻、空载、短路、温升及突然短路试验。

干式变压器容量630KVA 10KV及做耐压试验时噪音很大是什么原因导致的啊你指的噪音，我不知道是什么样子声音,做耐压试验时，由于电气距离的原因会有三种声音“噼啪噼啪”：是空气电离的声音“zi,zi”：是空气流注的声音= “啪”：又响又脆，伴随火花，是绝缘（或空气）被击穿的声音一般，空气放电分三阶段，第一阶段是电离，电场在大点，就会进入流注阶段，在大点空气就会被击穿。

如果只是像炒豆子的“劈劈啪啪”的声音，能坚持一分钟不击穿的话，原则上是符合国标要求的。

如果出现“zi zi”的声音，但是也坚持了一分钟不击穿，其实也是符合国标要求的，但是出现流注的变压器长期运行的风险较大。

耐压噪声大的主要原因是主空道（高压线圈与低压线圈）的空气距离不够。

E=U/D E电场，U电压，D电极间的距离，当D较小时，E较大，空气在标准气压，标准湿度下耐受场强大致为0.7KV/mm。

当电场大于这个值时，分子就会容易电离。

但是只要空气不被击穿，就不会导电。

顺便说一下，变压器主空道的绝缘不要只看空气，因为高低压线圈也有内外层绝缘，计算时，应以复合绝缘考虑。

干式变压器到现场后我们应该检测那些项目啊？首先应该用摇表进行高压触头与低压触头的是否良好进行检查，如果条件允许还要对它进行绝缘检测不过一般厂家拉来前都进行过检测了你可以像他们要那个检测合格证如果你是电力系统人员的话这些你要注意以为你帮别人安装完验收的时候估计他们会提出这个要求！具体的还有很多你根据现场而判定1、绝缘电阻测试（高对低、高对地、高低对地）≥2500MΩ2、绕组直流电阻（不平衡率≤2%）3、工频耐压测试（出厂值的80%/1分种）≥28KV4、温控装置模拟动作试验变压器检测方法与经验1、色码电感器的的检测将万用表置于R×1挡，红、黑表笔各接色码电感器的任一引出端，此时指针应向右摆动。

互感器现场测试仪的技术参数

1．电流互感器测量：
A．变比范围：5A/5A～25000A/5A（5A/1A～5000A/1A）。

匝比误差：0.5%。

B．CT误差测量范围5A/5A～25000A/5A（5A/1A～5000A/1A）
极限误差满足0.05%，即：
5%额定电流测量误差：比差0.1级角差6′
20%额定电流测量误差：比差0.1级角差4′
100%、120%额定电流测量误差：比差0.05级角差2′
2．电压互感器测量范围：
2.0kV～150kV，测量误差：比差0.5级。

3．实际二次负荷测试
PT负荷10VA~500VA，测量误差：2级
CT负荷0.1Ω~25Ω，测量误差：2级
4．工作条件：
电源电压： AC 220V ±10%
电源频率：50Hz ±2%
环境温度：（-10~40）℃
环境湿度：25℃时《85%
艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有 10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。

如需进一步了解相关互感器产品的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城。

承装(修、试)电力设施许可证施工机具设备参考标准

承装（修、试）电力设施许可证施工机具设备参考标准一、承装类承装（修、试）电力设施许可证施工机具设备参考标准(一)取得一级承装类承装（修、试）电力设施许可证的，应当具备以下机具设备：1. 起重设备和运输工具:搅拌机、起重车、运输车、液压搬运车、电动（手扳）葫芦等；2. 杆塔组立和架线设备:抱杆及配套件、牵引机、张力机、光缆张力机、绞磨机、放线滑车、高空作业车等；3. 绝缘油、气施工设备：滤油机、干燥空气发生器、SF6装置施工设备、真空泵等；4. 压接、焊接和切割设备：压接机、电气焊接工具、弯管机、弯排机、台钻、切割机等;5. 测量及试验设备：测距仪、经纬仪、全站仪等定位测量装置，其他必备的试验设备和仪器仪表;6. 其他设备：发动机、发电机等动力设备，电缆施工工具，必要的安全工器具等。

(二)取得二级承装类承装（修、试）电力设施许可证的，应当具备以下机具设备：1. 起重设备和运输工具: 搅拌机、起重车、运输车、液压搬运车、电动（手扳）葫芦等；2. 杆塔组立和架线设备:抱杆及配套件、牵引机、张力机、光缆张力机、绞磨机、放线滑车、高空作业车等；3. 绝缘油、气施工设备：滤油机、干燥空气发生器、SF6装置施工设备、真空泵等；4. 压接、焊接和切割设备：压接机、电气焊接工具、弯管机、弯排机、台钻、切割机等;5. 测量及试验设备：测距仪、经纬仪、全站仪等定位测量装置，其他必备的试验设备和仪器仪表;6. 其他设备：发动机、发电机等动力设备，电缆施工工具，必要的安全工器具等。

应当具备以下机具设备：1. 起重设备和运输工具: 搅拌机、起重车、运输车、电动（手扳）葫芦等；2. 杆塔组立和架线设备: 抱杆及配套件、牵引机、张力机、绞磨机、滑车、高空作业车等;3. 绝缘油、气施工设备：滤油机、SF6装置施工设备、真空泵等;4. 压接、焊接和切割设备：压接钳、电气焊接工具、弯管机、弯排机、台钻、切割机等;5. 其他设备：测量及试验设备，发动机、发电机等动力设备，电缆施工工具，必要的安全工器具等。

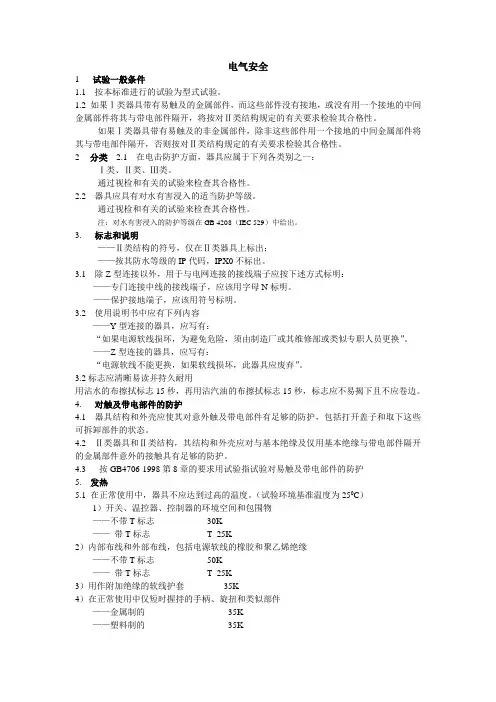

GB4706条款
