液压油缸的基础知识介绍
缸筒毛坯多采用冷拔或热扎无缝钢管，因此 工序通常是调质（保证缸筒的强度，使其能承受 油压不会变形和破坏）→珩磨或镗滚压（保证缸 筒内径的粗糙度、圆度、圆 柱度和直线度等，使 活塞密封性在长期往复运动后不变）→车（保证 缸筒全长等设计尺寸要求）→钻（加工出油口 孔， 保证进出油路）→钳2、缸盖：缸盖装在液压缸两 端，与缸筒构成紧密的油腔。通常有焊接、螺纹、 螺栓、卡键 和拉杆等多种连接方式，一般根据工 作压力，油缸的连接方式，使用环境等因素选择。
4、活塞：活塞是将液压能转为机械能的主要元件，它 的有效工作面积直接影响液压缸的作用力和运动速度。活 塞与活塞杆连接有多种形式，常用的有卡环型、轴套型和 螺母型等。当无导向环时，活塞用高强度铸铁HT200~300或 球墨铸铁；当有导向环时，活塞用优质碳素钢20号、35号 和45号。
5、导向套：导向套对活塞杆起导向和支撑作 用，它要求配合精度高，摩擦阻力小，耐磨性好， 能承受活塞杆的 压力、弯曲力以及冲击振动。内 装有密封装置以保证缸筒有杆腔的密封，外侧装 有防尘圈，以防止杂质、灰尘和水 分带到密封装 置处，损坏密封。金属导向套一般采用摩擦系数 小、耐磨性好的青铜、灰铸铁、球墨铸铁和氧化 铸铁 等；非金属导向套可采用聚四氟乙烯和聚活塞杆是液压缸传递力的主要元 件。材料一般选择中碳钢（如 45 号钢）。油缸工 作时，活塞杆受推 力、拉力或弯曲力矩等，固保 证其强度是必要的；并且活塞杆常在导向套中滑 动，配合应合适，太紧了，摩擦力大 ，太松了， 容易引起卡滞现象和单边磨损，这就要求其表面 粗糙度、直线度和圆度等合适。所以，活塞杆的 工艺通 常是粗车→调质→半精车→淬火→镀前磨 →镀铬→镀后磨→精车。
6、缓冲装置：活塞和活塞杆在液压力的驱动 下运动时具有很大的动量，当进入油缸的端盖和 缸底部分时，会引 起机械碰撞，产生很大的冲击 压力和噪音。采用缓冲装置，就是为了避免这种 碰撞。其工作原理是使缸筒低压腔内 油液（全部 或部分）通过节流把动能转换为热能，热能则由 循环的油液带到液压缸外。缓冲装置的结构分为 恒节流 面积缓冲装置和变节流型缓冲装置两种。
液压油缸的基础知识介绍
液压缸按结构形式，可分为活塞缸、柱塞缸、 摆动缸和特殊缸四类；按额定压力分为高压和超 高压液压缸、中 高压液压缸与中低压液压缸。 1、缸筒：缸筒是液压缸的主体零件，它与缸 盖、活塞等零件构成密闭的容腔，推动活塞运动。 常用的缸筒结构 有 8 类，通常根据缸筒与端盖的 连接形式选用。材料一般要求有足够的强度和冲 击韧性，对焊接的还要有良好的焊接 性能，所以 常用材料有：25，45，ZG200~400，1Cr18Ni9等等。
液压油缸的结构及工作原理
液压油缸的结构及工作原理液压油缸是一种主要应用于机械和工业设备的液压系统中的元件，它是一种能够将压缩空气或液体转化为基于压力驱动的直线运动的装置。
在现代工业中，液压油缸广泛应用于各种机械、机床、冶金设备、造船、军工以及石油化工等领域。
此篇文章将详细介绍液压油缸的结构与工作原理。
一、液压油缸的结构液压油缸主要由缸筒、缸盖、活塞、密封圈、杆等基本部件构成。
1.缸体：缸体是液压油缸内的主体部件，通常采用无缝钢管或铸造而成，其内壁平滑。
缸体与缸盖固定在一起，并通过螺纹或卡簧连接到其他部件上。
2.缸盖：缸盖是液压油缸顶部的盖子，通常由铁或铝制成，固定在缸体的一端，用于密封和支撑活塞，并与其他部件形成紧密连接。
在缸盖上还配有进口和出口，用于液体的顺序进入和排出。
3.活塞：活塞是一个密封工作的部件，它与缸体紧密相连，并与缸体内的密封形成密封腔，防止液压油泄漏或外部杂质的进入。
活塞与杆连接，使其能够与缸体内的液体进行压力交换。
活塞杆可以分为单向杆、双向杆、中空杆等多个种类。
4.密封圈：密封圈是液压油缸中的重要部件，用于防止液体泄漏，保证油缸的密封性。
密封圈通常由丁基橡胶、氟橡胶或聚氨酯等材料制成，具有良好的耐油性和耐高温性能。
5.杆：杆是活塞的延伸部分，将活塞上的力传递给其他部件。
杆的材料通常采用高强度合金钢或不锈钢等材料。
二、液压油缸的工作原理液压油缸的工作公式为：F=S×P，其中F是作用在杆上的力，S是活塞面积，P是压力。
液压油缸的工作原理是通过压力传输介质（一般为液体）的作用，来实现液压能量的转换，从而驱动活塞杆实现直线运动。
具体来说，当压力传输介质进入液压油缸时，液体将会推动活塞向前运动，压缩空气或液体同时驱动活塞杆，并将杆上的力传递给机械设备或其他装置。
当液体被冲出时，活塞杆将返回原位置，完成一个工作周期。
在液压油缸的工作过程中，液体需要保持在一定的压力范围内，以确保液压油缸的稳定工作。
在设计液压系统时，需要合理调整压力、流量和工作介质的选择，从而达到最佳的操作效果。
液压基础知识液压缸
液压系统是一种将液体作为能量传递媒介的技术。液压缸是液压系统中的核 心部件，它通过液压能将液体的力转化为机械能。
液压系统基本原理
液压系统基于压力传递原理，利用液体的密度和不可压缩性来传递力和实现ห้องสมุดไป่ตู้动力传输。它由液体介质、液压泵、管道系统、控制阀和液压缸等组成。
液压缸的定义和作用
液压缸根据结构和工作方式的不同可以分为单作用液压缸、双作用液压缸和气缸。它广泛应用于工业机械、农 机装备、航空航天和汽车制造等领域。
液压缸的优势和局限性
液压缸的优势包括高效能转换、可靠性高、尺寸小、重量轻等特点。然而， 液压系统也存在液体泄漏、维护困难和造价较高等局限性。
液压缸的维护和故障排除
为了保持液压缸的正常运行，定期检查和维护是必要的。常见的故障包括液体泄漏、密封件磨损和液压缸卡死 等问题，需要及时排除。
液压缸是一种通过液体产生机械运动的装置，通常用来实现线性运动。它在 各行各业的机械设备中广泛应用，用于推动、举升、夹紧等操作。
液压缸的工作原理和结构
液压缸通过控制液体的流动和压力来实现机械运动。它由缸筒、活塞、密封 件、活塞杆和液体供给装置等组成。当液体加压时，活塞会产生推力。
液压缸的分类和应用领域
液压缸的发展趋势和未来前景
随着科技的发展，液压缸正在向着高速、高效、智能化的方向发展。未来的 液压缸将更加节能环保、安全可靠，并具备更多的自动化和自我诊断功能。
液压油缸的工作原理
液压油缸的工作原理
液压油缸是一种利用流体的压力来实现线性运动的装置。
它由油缸筒体、活塞、活塞杆、密封件以及液压油等组成。
液压油缸的工作原理如下：
1. 充注液压油：首先将液压油充注到油缸中，以保证系统中有足够的液压油用于工作。
2. 施加压力：当需要执行力的时候，通过液压泵将液压油送入油缸的一端，使油缸内部的压力增加。
3. 产生力的输出：增加的压力作用于活塞上，使得活塞沿着缸体的轴向进行运动，从而产生力的输出。
4. 反向移动：当需要油缸反向移动时，液压系统通过控制阀实现油缸的双向工作，切换压力油的进出口，使活塞能够向反方向移动。
5. 有效密封：液压油缸内部采用密封件来确保压力油不泄漏，在活塞和筒体之间形成有效的密封，以提高工作效率和使用寿命。
6. 控制系统：通过液压控制系统来控制液压油缸的工作，根据需要调节液压泵的工作压力、流量以及控制阀的开闭来实现油缸的灵活工作。
总之，液压油缸通过利用液压油的压力来产生力的输出，实现了工业和机械领域的许多应用。
它具有结构简单、承载能力大、灵活性强等优点，被广泛应用于各种工程和机械装置中。
圆形液压油缸的介绍
圆形液压油缸的介绍
圆形液压油缸是一种常见的液压传动元件，主要用于将液压能转换为机械能。
以下是一些关于圆形液压油缸的基本介绍：1．结构：圆形液压油缸通常由圆筒形的外壳、活塞、活塞杆和密封件组成。
液体通过油缸的入口流入，推动活塞产生线性运动。
2．工作原理：液压油缸的工作基于带有液体的封闭系统。
当液体被泵送到油缸内时，它对活塞施加压力，导致活塞和活塞杆的运动。
3．应用领域：圆形液压油缸广泛应用于工业、建筑、农业和航空等领域。
它们常用于推动、拉动、举升、固定和压紧等操作。
4．类型：根据结构和用途的不同，液压油缸分为单作用和双作用两种类型。
单作用油缸只有一个方向的运动，而双作用油缸可以在两个方向上执行工作。
5．优势：圆形液压油缸具有高效、可靠、紧凑的特点。
其使用可以提高机械系统的性能和精度。
请注意，液压系统的设计和使用需要专业知识，确保正确的液体压力、流量和控制是至关重要的。

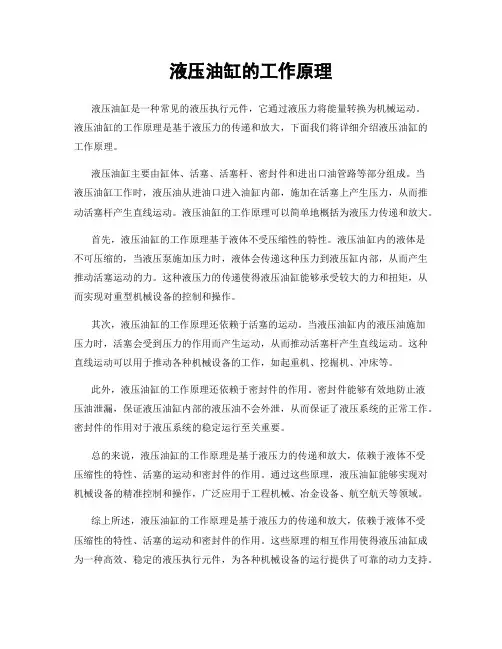

液压油缸的工作原理
液压油缸的工作原理液压油缸是一种常见的液压执行元件，它通过液压力将能量转换为机械运动。
液压油缸的工作原理是基于液压力的传递和放大，下面我们将详细介绍液压油缸的工作原理。
液压油缸主要由缸体、活塞、活塞杆、密封件和进出口油管路等部分组成。
当液压油缸工作时，液压油从进油口进入油缸内部，施加在活塞上产生压力，从而推动活塞杆产生直线运动。
液压油缸的工作原理可以简单地概括为液压力传递和放大。
首先，液压油缸的工作原理基于液体不受压缩性的特性。
液压油缸内的液体是不可压缩的，当液压泵施加压力时，液体会传递这种压力到液压缸内部，从而产生推动活塞运动的力。
这种液压力的传递使得液压油缸能够承受较大的力和扭矩，从而实现对重型机械设备的控制和操作。
其次，液压油缸的工作原理还依赖于活塞的运动。
当液压油缸内的液压油施加压力时，活塞会受到压力的作用而产生运动，从而推动活塞杆产生直线运动。
这种直线运动可以用于推动各种机械设备的工作，如起重机、挖掘机、冲床等。
此外，液压油缸的工作原理还依赖于密封件的作用。
密封件能够有效地防止液压油泄漏，保证液压油缸内部的液压油不会外泄，从而保证了液压系统的正常工作。
密封件的作用对于液压系统的稳定运行至关重要。
总的来说，液压油缸的工作原理是基于液压力的传递和放大，依赖于液体不受压缩性的特性、活塞的运动和密封件的作用。
通过这些原理，液压油缸能够实现对机械设备的精准控制和操作，广泛应用于工程机械、冶金设备、航空航天等领域。
综上所述，液压油缸的工作原理是基于液压力的传递和放大，依赖于液体不受压缩性的特性、活塞的运动和密封件的作用。
这些原理的相互作用使得液压油缸成为一种高效、稳定的液压执行元件，为各种机械设备的运行提供了可靠的动力支持。
液压油缸的一些知识点
液压油缸的一些知识点液压油缸是液压系统中的重要组成部分，广泛应用于机械、航空、船舶等领域。
它是将液压系统的流体能量转化为机械能的装置，通过液压缸活塞的往复运动，达到机械装置的推拉、升降等运动。
在液压油缸的使用和维护中，有一些关键的知识点需要掌握。
本文将介绍液压油缸的一些知识点，帮助读者更好地了解液压油缸的工作原理和维护方法。
液压油缸的结构组成液压油缸通常由缸筒、活塞、活塞杆、密封元件、端盖等部分组成。
其中，缸筒是液压油缸的主体部分，通常由无缝钢管或铸铁等材料制成，其内壁经过精加工以保证液压原理的实现。
活塞是液压油缸的另一个重要部分，其作用是将压力能转化为力，推动对应的工作部件完成相应的动作。
活塞杆则是连接活塞和机械装置的部分，其上可以安装滑动轴承或滑动衬套，以减少活塞杆与缸壁的磨损和摩擦力。
密封元件则是保证液压油缸密封性和工作稳定性的重要部分，包括活塞密封件、活塞杆密封件、端盖密封件和导向件等。
液压油缸的工作原理液压油缸的工作原理是通过液体的压力传递来完成的。
当压缩机或泵泵送液压油进入液压油缸的缸腔时，活塞在压力的作用下会向某一个方向运动，从而推动机械装置完成相应的工作。
可以简单概括液压油缸的工作原理为：液体的压力传递 + 活塞杆的推拉运动 =机械设备的工作。
液压油缸的维护方法对于液压油缸的维护，需要注意以下几个方面：1.液压油缸在使用过程中，要定期检查缸筒和活塞的磨损情况，如出现严重磨损应及时更换。
2.液压油缸必须保持清洁，以防杂物进入管路和缸内造成磨损和泄漏。
3.液压油缸在工作中要注意控制压力和速度，以减少机械设备的损耗和故障。
4.长时间不使用的液压油缸，应将液体排空并涂抹一层防锈油来保护其表面。
5.液压油缸的密封元件在使用过程中需定期更换，以保证密封性和工作稳定性。
结语液压油缸在现代机械制造和维修工作中有着广泛的应用，掌握液压油缸的工作原理和维护方法是保证其正常工作和延长寿命的前提条件。
希望本文的介绍可以帮助读者更好地了解液压油缸，并在实际应用中取得更好的效果。
液压油缸基础知识收藏
液压油缸基础知识收藏(总11页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除液压油缸基础知识收藏液压油缸在农业机械中已普遍运用，现按结构及用途整理，希望农机操作者多加了解......液压工作油缸按其工作条件要求不同，可把油缸结构设计成多种形式。
常见的有活塞式油缸、柱塞式油缸和复合油缸等结构形式。
(1)活塞式油缸活塞式油缸的结构组成如图1所示。
主要组成零件有：缸体、活塞、活塞杆、端板和密封圈等。
图1 活塞式油缸结构1—端盖板：2—缸体；3—活塞，4一密封环；5—活塞杆； 6—导向套；7—密封圈；8—压盖活塞式油缸在液压传动中应用较多，这种油缸工作时，主要是通过向油缸中活塞两侧交替输送液压油，利用活塞两侧液压油的压力差实现活塞的往复运动。
如果要想加快活塞的前进速度，可把油缸中的回油通过阀的控制，直接输入到进油管中，参加推动活塞工作，实现活塞的快速移动，但活塞的推力减小了许多。
(2) 柱塞式油缸柱塞式油缸的结构如图2所示。
主要组成零件有：缸体、柱塞、导向套、密封胶圈和端压盖等。
图2 柱塞式油缸结构1 —缸体；2—柱塞；3—导向套；4—密封胶圈；5—端压盖柱塞式油缸与活塞式油缸的不同之处是油缸中的活塞由轴式柱塞来代替，这种油缸多用在要求机械行程较长的液压传动中，而且只能是从一个方向输入压力油，单方向加压，形成推力推动柱塞移动。
柱塞的回程有的是靠柱塞本身自重落下，有的是依靠弹簧的弹力推回原位。
通常应用的柱塞式油缸体，其内孔不需要机械精加工，只要把柱塞外圆精磨就可以组装工作。
(3)复合式油缸图3所示充液式合模装置中用的油缸就是一种复合式油缸。
图中移模油缸是柱塞式油缸，当液压油从柱塞孔进人油缸时，使合模装置快速前移；合模接近终止时，当锁模油缸（活塞式油缸）进入液压油缸后，行程速度变慢，使锁模力达到要求吨位。
这种柱塞式和活塞式配合工作的油缸，称之为复合式油缸。
液压油缸工作原理
液压油缸工作原理液压油缸是一种常见的液压传动装置，它通过液体的压力来产生线性运动。
液压油缸的工作原理是基于帕斯卡定律，即在封闭的容器中，液体传递压力的大小与传递的力成正比，且方向相同。
液压油缸通常由缸筒、活塞、活塞杆、密封件、进出口油口等部件组成。
液压油缸的工作原理主要包括以下几个方面：1. 液压油缸的工作原理基于液体的不可压缩性。
当液体被加压时，液体会传递压力到容器的各个部分，从而产生力。
液压油缸中的液体通常是液压油，它具有良好的不可压缩性，能够传递大量的压力。
2. 液压油缸的工作原理还依赖于活塞的运动。
液压油缸中的活塞是一个密封的圆柱体，它能够在缸筒内部自由地移动。
当液压油缸的进口处施加压力时，液体会推动活塞向外运动，从而产生线性力。
而当液压油缸的出口处施加压力时，液体会使活塞向内运动，产生相反方向的力。
3. 液压油缸的工作原理还涉及密封件的作用。
液压油缸中的密封件能够有效地防止液体泄漏，从而保证液压系统的正常工作。
常见的密封件包括活塞密封、活塞杆密封和缸筒密封等，它们能够有效地防止液体在活塞和缸筒之间的泄漏。
4. 液压油缸的工作原理还与进出口油口的控制有关。
液压油缸通常通过进出口油口与液压系统相连，液体通过进口油口进入油缸，然后通过出口油口流出。
进出口油口的控制能够有效地调节液压油缸的工作状态，如控制液体的流入和流出速度，从而实现对液压油缸的精确控制。
总的来说，液压油缸的工作原理是基于液体的不可压缩性和活塞的运动，通过密封件的作用和进出口油口的控制，实现对液压油缸的精确控制。
液压油缸在工程领域中具有广泛的应用，如挖掘机、起重机、注塑机等都需要液压油缸来实现力的传递和控制。
因此，了解液压油缸的工作原理对于工程技术人员和相关行业的从业人员来说是非常重要的。
液压油缸顶起工作原理
液压油缸顶起工作原理
液压油缸是一种利用液体压力产生力量的装置，常用于工业机械和车辆中。
它可以将液体（通常是液压油）的压力转化为机械能，用于实现顶起、顶起、推动或拉动等运动。
液压油缸的工作原理基于帕斯卡定律，即在一个封闭的液体容器中，施加在液体上的压力会均匀传递到容器的各个部分。
液压油缸由以下几部分组成：
1. 油缸筒体：通常是金属材料制成的，内部有活塞和密封件。
2. 活塞：结构类似于圆柱体，安装在油缸筒体内，它与油缸筒体之间有一定的间隙，以确保液压油的顺畅流动。
3. 密封件：用于防止液压油泄漏，保持液压油的密封性。
4. 液压油：作为传递压力的介质，常用压力高、粘度适中的液压油。
液压油缸的顶起工作原理如下：
1. 在液压油缸内注入液压油，使其充满整个油缸。
2. 当需要顶起或推动负载时，通过液压泵施加压力，在液压油缸筒体的一侧形成高压区域。
由于帕斯卡定律，这个高压会均匀传递到活塞上。
3. 高压区域使活塞受到向上的力量，从而顶起或推动负载。
同时，低压区域在活塞另一侧形成，液压油从低压区域流入，保持液压油缸内的压力平衡。
4. 当不再需要顶起或推动负载时，液压泵停止施加压力，液压油通过液压阀释放出来，压力消失，活塞受到负载的反作用力，回到原始位置。
液压油缸通过液压原理实现了力的放大和方向的转换，可以实现较大的顶起和推动力量。
它在工业和汽车等领域中被广泛应用，如起重设备、挖掘机、液压压力机等。
液压油缸
参数间的计算 以单杆双作用活塞式液压缸为例
v1 A1 F11 v A2 F1
d
v2 A1 A2 F2 v1 A1
v3
v1F3
F1
d
A2 F1
d
D
D
p1
p2
p2
p1
D
q+q' q
q
q
q
q'
q
q
单杆活塞式液压缸
q
(1) 当无杆腔进油、有杆腔回油时
π 2 π 2 F1 p1 A1 p2 A2 p1 D p2 (D d 2 ) 4 4 q 4q 1 A1 πD 2
缸的稳定性要求后，按实际工作行 程选取与其相近似的标准行程。
4 活塞的运动速度
运动速度是单位时间内压力油液推 动活塞移动的距离，可表示为
v=Q/A。
5 尺寸规格
尺寸规格主要包括缸筒的内外径、 活塞直径、活塞杆直径和缸盖尺寸
等，这些尺寸根据液压缸的使用环 境，安装形式，所需提供的推拉力 以及行程等来计算，设计和校核。
缓冲装置
活塞和活塞杆在液压力的驱动下运动时具有
很大的动量，当进入油缸的端盖和缸底部分 时，会引起机械碰撞，产生很大的冲击压力 和噪音。采用缓冲装置，就是为了避免这种 碰撞。其工作原理是使缸筒低压腔内油液 （全部或部分）通过节流把动能转换为热能， 热能则由循环的油液带到液压缸外。缓冲装 置的结构分为恒节流面积缓冲装置和变节流 型缓冲装置两种。
五、液压缸的发展动态
随着液压技术的深入普及和应用领
域、场合的日益扩大，对液压缸的 工作性能、构造、使用范围、制造 精度、外观、材料、试验方法都不 断提出新的要求，因此不断推动着 液压缸的发展和进步。
