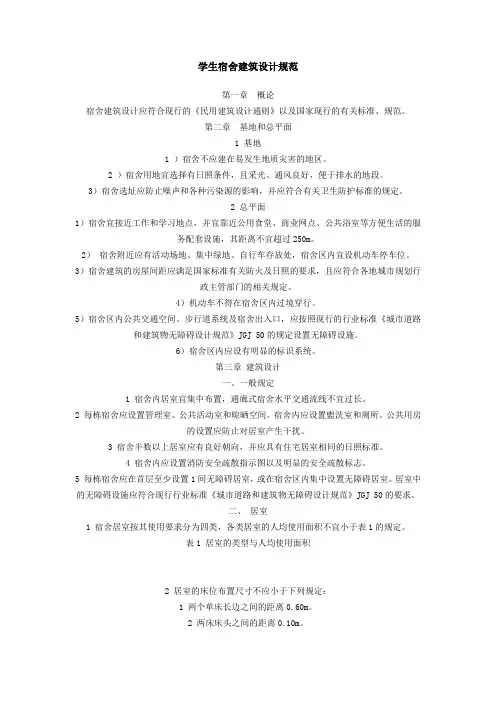

学生宿舍建筑设计规范
学生宿舍建筑设计规范第一章概论宿舍建筑设计应符合现行的《民用建筑设计通则》以及国家现行的有关标准、规范。
第二章基地和总平面1 基地1 ）宿舍不应建在易发生地质灾害的地区。
2 ）宿舍用地宜选择有日照条件，且采光、通风良好，便于排水的地段。
3）宿舍选址应防止噪声和各种污染源的影响，并应符合有关卫生防护标准的规定。
2 总平面1）宿舍宜接近工作和学习地点，并宜靠近公用食堂、商业网点、公共浴室等方便生活的服务配套设施，其距离不宜超过250m。
2）宿舍附近应有活动场地、集中绿地、自行车存放处，宿舍区内宜设机动车停车位。
3）宿舍建筑的房屋间距应满足国家标准有关防火及日照的要求，且应符合各地城市规划行政主管部门的相关规定。
4）机动车不得在宿舍区内过境穿行。
5）宿舍区内公共交通空间、步行道系统及宿舍出入口，应按照现行的行业标准《城市道路和建筑物无障碍设计规范》JGJ 50的规定设置无障碍设施。
6）宿舍区内应设有明显的标识系统。
第三章建筑设计一、一般规定1 宿舍内居室宜集中布置，通廊式宿舍水平交通流线不宜过长。
2 每栋宿舍应设置管理室、公共活动室和晾晒空间。
宿舍内应设置盥洗室和厕所。
公共用房的设置应防止对居室产生干扰。
3 宿舍半数以上居室应有良好朝向，并应具有住宅居室相同的日照标准。
4 宿舍内应设置消防安全疏散指示图以及明显的安全疏散标志。
5 每栋宿舍应在首层至少设置1间无障碍居室，或在宿舍区内集中设置无障碍居室。
居室中的无障碍设施应符合现行行业标准《城市道路和建筑物无障碍设计规范》JGJ 50的要求。
二、居室1 宿舍居室按其使用要求分为四类，各类居室的人均使用面积不宜小于表1的规定。
表1 居室的类型与人均使用面积2 居室的床位布置尺寸不应小于下列规定：1 两个单床长边之间的距离0.60m。
2 两床床头之间的距离0.10m。
3 两排床或床与墙之间的走道宽度1.20m。
3 居室应有储藏空间，每人净储藏空间不宜小于0.50m3；严寒、寒冷和夏热冬冷地区可适当放大。
学生宿舍楼结构设计
学⽣宿舍楼结构设计⽬录1 ⼯程概况 (1)1.1 建筑概况 (1)1.2 ⾃然条件 (1)2 设计依据 (1)3 ⼯程结构的选型 (1)4 荷载统计 (1)4.1 梁、柱截⾯尺⼨初选 (1)4.2结构计算简图 (2)4.3 恒荷载 (3)4.3.1 屋⾯框架梁线荷载标准值 (3)4.3.2 楼⾯框架梁线荷载标准值 (3)4.4活荷载 (4)4.5 风荷载计算 (4)4.6 地震作⽤ (5)5 楼板设计 (8)6 框架内⼒计算 (10)6.1 恒荷载作⽤下的内⼒计算 (10)6.2 风载作⽤下的内⼒计算 (18)6.3 楼⾯活荷载作⽤下的内⼒计算 (19)6.4 地震作⽤下内⼒计算 (24)7 内⼒组合及配筋计算 (27)7.1 梁、柱截⾯内⼒组合 (27)7.1.1 梁截⾯内⼒组合 (27)7.1.2 柱截⾯内⼒组合 (28)7.2 框架梁正截⾯和斜截⾯配筋 (28)7.2.1 梁的正截⾯受弯承载⼒计算 (28)7.2.2 梁的斜截⾯受弯承载⼒计算 (30)7.3 框架柱正截⾯和斜截⾯配筋 (31)7.3.1 正截⾯配筋计算 (32)7.3.2 斜截⾯承载⼒能⼒计算 (32)8 构造及施⼯要求 (33)9 经济分析 (34)参考⽂献 (35)青岛恒星职业技术学院学⽣宿舍3号楼结构设计1 ⼯程概况1.1 建筑概况该⼯程为青岛恒星职业技术学院学⽣宿舍3号楼，总建筑⾯积10400平⽅⽶左右。
建筑层数6层，局部2层。
层⾼3.6⽶。
采⽤钢筋混凝⼟框架结构，本建筑包括住宿区和传达室、活动室、⼩卖部。
传达室、活动室和⼩卖部位于连廊处，连廊2层，为砖混结构。
1.2 ⾃然条件(1) ⼯程地质条件：建筑场地类别为Ⅱ类，地势平坦。
(2) 基本风压0.5kN/m2(3) 基本雪压0.25kN/m2(4) 该地区的抗震设防烈度7度，设计地震分组为第⼆组2 设计依据《建筑结构可靠度设计统⼀标准》（GB 50068-2001 ）《建筑结构制图标准》（GB/T 50105—2001）《建筑结构荷载规范》（GB50009-2001）《混凝⼟结构设计规范》（GB50010-2001）《建筑抗震设计规范》（GB50011-2001）《建筑⼯程抗震设防分类标准》《建筑构造通⽤图集》《钢筋混凝⼟结构构造详图》02G02《混凝⼟结构施⼯图平⾯整体表⽰⽅法制图规则和构造详图》03G101-13 ⼯程结构的选型框架结构所⽤的钢筋混凝⼟或型钢有很好的抗压和抗弯能⼒，因此，可以加⼤建筑物的空间和⾼度，可以减轻建筑物的重量，有较好的抗震能⼒，延性，整体性。
宿舍布局方案
宿舍布局方案第1篇宿舍布局方案一、项目背景随着我国教育事业的蓬勃发展，学校宿舍的建设与管理日益受到重视。
为了提高宿舍使用效率，保障学生生活质量，营造舒适、安全、便捷的居住环境，现就某学校宿舍布局进行方案制定。
二、设计原则1. 合法合规：遵循国家相关法律法规，确保宿舍布局符合建筑规范、消防规定及环保要求。
2. 实用性：充分考虑宿舍使用功能，合理划分空间，提高使用效率。
3. 安全性：确保宿舍结构安全，消除安全隐患，保障学生生命财产安全。
4. 舒适性：以人为本，注重宿舍室内环境质量，提高学生居住舒适度。
5. 经济性：合理控制建设成本，提高投资效益。
三、设计方案1. 宿舍楼栋布局（1）宿舍楼栋分为男生宿舍和女生宿舍，分别独立设置。
（2）宿舍楼栋采用南北朝向，以保证良好的采光和通风。
（3）宿舍楼栋之间保持适当距离，设置绿化带，提高居住环境质量。
2. 宿舍单元布局（1）每个宿舍单元设置4-6人间，床铺采用上下铺设计，以满足不同需求。
（2）宿舍单元内设置独立卫生间、洗漱间、阳台，确保学生生活便利。
（3）宿舍单元入口设置防盗门，配备智能门锁，提高安全性。
3. 宿舍内部布局（1）床铺：床铺尺寸符合人体工程学，配备床垫、床单、被褥等床上用品。
（2）书桌：每人配备一书桌，书桌尺寸合适，设有抽屉和书架。
（3）衣柜：每人配备一衣柜，衣柜内设置挂钩和隔板，方便学生存放衣物。
（4）电源插座：宿舍内设置足够数量的电源插座，满足学生用电需求。
（5）网络接口：宿舍内提供有线和无线网络接入，确保网络畅通。
4. 公共区域（1）公共浴室：设置公共浴室，男女分区，配备淋浴器和浴帘，保证隐私。
（2）公共卫生间：设置公共卫生间，男女分区，采用蹲便器，方便卫生。
（3）开水间：设置开水间，提供24小时热水，确保学生生活需求。
（4）活动室：设置宿舍活动室，提供学习、交流、娱乐场所。
四、实施保障1. 严格遵循国家相关法律法规，确保项目合法合规。
2. 强化项目管理，确保项目进度、质量、安全。
宿舍楼工程设计方案
宿舍楼工程设计方案一、项目概况宿舍楼是学校重要的基础建设之一，直接关系到学生的学习和生活环境。
因此，在宿舍楼的设计和建设过程中，需要充分考虑学生的实际需求，注重舒适和安全。
本文旨在对宿舍楼的工程设计方案进行详细介绍，从建筑规划、结构设计、给排水系统、电气设计等方面进行细致的分析和论述。
二、建筑规划1. 整体布局宿舍楼的整体布局应该符合学校的整体规划，同时尽可能减少地面占用面积，以便为其他建筑和校园绿化留出空间。
建议将宿舍楼布置成多层独立的矩阵结构，每个矩阵之间留出合适的间隔，方便通风和采光，并且便于管理和维护。
2. 建筑材料在材料选择上，应尽可能使用环保和防火的建筑材料，确保宿舍楼的安全性和耐久性。
同时还要考虑材料的成本和维护成本，以达到经济、实用的目的。
3. 绿化设计在宿舍楼的周围应合理设置绿化带和休闲区，增加学生的户外活动空间，提高学生的休闲和娱乐活动的舒适度。
三、结构设计1. 基础设计宿舍楼的基础设计应该考虑到地基的承载能力和稳定性，选择合适的基础形式和材料，以确保建筑结构的安全性和稳定性。
2. 楼板和梁设计楼板和梁应采用钢筋混凝土结构，确保楼板和梁的承载能力和稳定性。
在悬挑和跨度较大的部位，需要加设适当的支撑和加固措施，确保结构的安全性。
3. 外墙设计宿舍楼的外墙应采用保温隔热和防水防潮的材料，同时还要考虑外墙的装饰性和耐久性。
建议选用保温板和外墙保温系统，提高建筑的节能性和舒适性。
四、给排水系统设计1. 饮用水系统宿舍楼的饮用水系统应采用管道连接，确保饮用水的清洁和安全。
建议设置水质监测系统，及时发现水质问题并进行处理。
2. 排水系统宿舍楼的排水系统应合理布置，确保排水的畅通和安全。
同时还要考虑雨水的收集和利用，提高建筑的节水性能。
五、电气设计1. 供电系统宿舍楼的供电系统应该满足学生的基本用电需求，同时还要考虑到配电设备的安全和可靠性。
建议选用智能化的供电系统，实现用电的合理分配和节能管理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（2）规模：建筑面积为 3000左右，容纳 500 人左右。
学生宿舍楼设计1. 设计任务书1.1 学生宿舍楼方案设计任务书1.题目某高校学生宿舍楼设计2.目的要求通过对《房屋建筑学》一书的学习和本次课程设计的实践训练，使学生初步了解一般民用建筑的基本设计原理，初步掌握建筑方案设计的基本方法和步骤，并掌握绘图技巧。
3. 设计条件及要求1）设计条件：（1）本设计为某技校学生宿舍楼，位于城市某技校校内，具体地点自定。
2 （3）房间为 6~8 人间，开间、进深尺寸，走廊轴线尺寸由设计人自行考虑。
可以考虑设置阳台。
（4）每层应设公用的盥洗室、厕所。
（5）层数：4~5 层。
层高：3.6~3.9m 。
（6）层高：3.2~3.6m 。
（7）耐火等级：Ⅱ级；屋面防水等级：Ⅲ级。
（8）结构类型：砌体或框架。
（9）结构抗震按 7 度设防设计。
2）设计要求：（1）结合《房屋建筑学》所学内容进行宿舍楼设计；（2）平面功能合理，并应充分考虑房间的日照、通风、采光、节能灯问题；（3）交通平面功能合理，连接功能关系畅通；（4）立面设计应符合建筑的功能，体现建筑的特征，并具有地域性、时代性。
4.图纸内容及进深要求在A2图纸上用仪器绘制图样，应完成下列内容：1）底层平面图比例1:100要求：应注明房间名称（禁用编号表示），表示固定设备；应表现局部室外环境；画剖切符号，注明北针。
2）标准层平面图比例1:100要求：应注明各房间的名称（禁用编号表示），表示固定设备。
3)立面图比例：1:100要求：不少于两个，至少一个应看到主入口，绘图要求区分粗细线来表达建筑里面各部分的关系。
4）剖面图比例：1：100要求：一个，应选在具有代表性之处剖切，并需剖到楼梯；应注明室内外地面、各层楼面及檐口标高；标注两道外部尺寸（即层高及建筑总高度）。
5）总平面图比例1:500或1:1000要求：画出准确的层顶平面并注明层数，注明各建筑出入口的性质和位置；正确表现建筑环境与道路的交接关系；注明北针。
6）方案说明及主要技术指标（1）方案说明：简要说明方案特点等。
（2）主要技术指标：○1建筑总面积；○2居住人数总床位数。
5.设计方法与步骤（1）分析研究设计任务书，明确目的、要求及条件。
（2）广泛查阅相关高校宿舍建筑设计资料。
（3）根据宿舍的功能要求、尺寸进行平面组合设计。
（4）在平面组合设计的基础上，进行立面和剖面设计。
（5）继续深入、细化，最终确定平、立、剖面草图。
6.设计参考用书（1）《房屋建筑学》教材（2）《宿舍建筑设计规范》JGJ36-2005（3）《房屋建筑制图统一标准》GB/T50001-2001（4）《建筑制图标准》GB/T50104-2001（5）地方有关民用建筑构、配件标准图集2.学生宿舍楼施工图设计任务书1.题目高校学生宿舍楼设计。
（2）规模：建筑面积为 40000~4200，容纳 500 人左右。
2. 目的要求根据宿舍楼的方案进行部分施工图的设计，不仅使学生熟悉施工图的内容、表达方法及绘图步骤，而且要培养学生运用所学民用建筑设计原理及建筑构造知识来分析问题和解决问题的综合能力。
3. 设计条件及要求1) 设计条件（1）本设计为高校学生宿舍楼，位于城市某高校校内，具体地点自定。
2 （3）标准 4 人间，开间、进深尺寸，走廊轴线尺寸由设计人自行考虑。
（4）每室均有阳台。
（5）每层应设公用的盥洗室、厕所。
（6）层数：5 层。
（7）层高：3.2~3.6m 。
（8）耐火等级：Ⅱ级；屋面防水等级：Ⅲ级。
（9）结构类型：砌体或框架。
（10） 结构抗震按 8 度设防设计。
2）设计要求：（1）结合《房屋建筑学》所学内容进行宿舍楼设计；（2）平面功能合理，并应充分考虑日照、通风、采光、节能等问题；（3）交通平面功能合理，连接功能关系畅通；（4）立面设计应符合建筑的功能，体现建筑的特征，并具有地域性、时代性。
4.图纸内容及深度要求本设计题目因时间有限，要全部达到施工深度有困难，故只部分达到施工图深度。
用仪器绘制A2图纸，完成下列内容：1）施工图首页和总平面图比例1:500或1:1000要求：（1）建筑施工图首页一般包括：设计总说明、门窗表、材料做法表等。
总说明主要是对图样上无法表明的和未能详细注写的用料和做法等内容作具体的文字说明。
（2）总平面图主要表示出新建房屋的形状、位置、层数、朝向，与原有房屋及周围道路、绿化等地形、地物的关系。
可看出与新建房屋室内、底层地坪的设计标高±0.000相当的绝对标高，单位为米。
2）平面图：底层平面图、标准层平面图比例1:100要求：（1）应注明各房间名称（禁用编号表示）；标注房间面积；表示固定设备。
（2）确定门窗的大小、位置，表示门窗的开启方向。
（3）标注房屋各组成部分的标高情况：如室内外地面、楼面、楼梯平台面、室外台阶面、阳台面等处都应当分别标注标高。
对于楼地面有坡度时，通常用箭头加注坡度符号表明。
（4）标注三道外部尺寸和必要的内部尺寸。
○1外部尺寸一般分为三道标注：最外面的一道是外包尺寸，表示房屋的总长度和总宽度；中间一道尺寸表示定位轴线间的距离；最里面一道尺寸，表示门窗洞口、门或窗间墙、墙端等细部尺寸。
○2内部尺寸：包括房间内的净尺寸、门窗洞、墙厚、柱、砖垛和固定设备（如厕所、盥洗、工作台、搁板）的大小、位置及墙、柱与轴线的平面位置尺寸关系等。
（5）纵、横定位轴线编号及门窗编号。
其中门代号用M表示，窗代号用C表示，并加注编号以便区分。
（6）平面图的下方标注图名及比例。
（7）底层平面图应画剖切符号，注指北针，还应标注室外台阶、花台、散水等尺寸。
3）屋顶平面图比例1：100或1:200要求：(1)画出各坡面交线、檐沟或女儿墙和天沟、雨水口和屋面人上孔等。
(2)标注屋面和檐沟或天沟内的排水方向和坡度值，标注屋面上人等突出屋面部分的有关尺寸，标注屋面标高（结构上表面标高）。
(3)标注各转角处的定位轴线和编号。
(4)外部标注两道尺寸（即轴线尺寸和雨水汇到邻近轴线的距离或雨水口的间距）。
(5)标注详图引符号，注写图名和比例。
4）立面图比例1:100要求：（1）立面图中应有三种不同的线型；整幢房屋的外形轮廓或较大的转折轮廓用粗实线表示；墙上较小的凹凸（如门窗洞口、窗台等）以及勒脚、台阶、花池、阳台等轮廓用中实线表示；门窗分格线、开启方向线、墙面装饰线等用细实（虚）线表示。
室外地坪线可用比粗实线稍微粗一些的实线表示，尺寸线与数字均用细实线表示。
（2）立面图中外墙面的装饰做法应有引出，并用文字简单说明。
（3）立面图左右两弹外墙均用定位轴线及编号表示，以便与平面图相对应。
（4）标注立面尺寸和标高。
如雨篷、檐口挑出部分的宽度、勒脚的高度等局部小尺寸；注写室外地坪、出入口地面、勒脚、窗台、门窗顶及檐口等处的标高。
（5）标注图名及比例。
5）剖面图比例1:100要求：（1）用一个横剖面图来表示房屋内部的结构形式、分层及高度、构造做法等情况。
（2）承重墙（柱）要画定位轴线，并标注定位轴线的间距尺寸。
（3）标注三道外部尺寸和必要的内部尺寸。
○1外部尺寸有三道：第一道是窗（或门）、窗间墙、窗台、室内外高差等尺寸；第二道尺寸是各层的层高；第三道是总高度。
○2内部尺寸：所能剖到部分的构造尺寸。
（4）标出底层地面标高，以上各层楼面、楼梯、平台标高，屋面板、层面檐口、女儿墙顶标高，室内地坪标高。
（5）剖面图的图名与底层平面图上剖切符号的编号一致；和平面图相配合，也可以看清房屋的入口、屋顶、天棚、楼地面、墙、柱、池、坑、楼梯、门、窗各部分的位置、组成、构成、用料等情况。
（6）标注图名及比例。
6）墙身大样比例1:20（1）所选强身的轴线编号。
（2）楼地面构造节点详图与大样。
（3）屋顶构造节点详图与大样，应选择与排水、防水、保温和隔热构造有关的主要构造节点详图与大样。
（4）标注墙身各部分标高。
（5）要求有详细尺寸和详细的用料做法说明，必须把有关的结构构件位置、形状或建筑部位的构造关系表达清楚。
具体绘制内容及其深度可参考各地区的标准图集。
5.设计图纸要求（1）书写工整，一律用仿宋体字。
（2）图面整洁均衡，正确体现设计意图，构造合理，尺寸齐全。
（3）符合建筑制图标准。
6.设计参考书（1）《房屋建筑学》教材（2）《宿舍建筑设计规范》JGJ36-2005(3)《房屋建筑制图统一标准》GB/T50001-2001(4)《建筑制图标准》GB/T50101-2001(5)地方有关民用建筑构、配件标准图集2.宿舍楼设计指导2.1宿舍楼的分类宿舍一般可分为走道式、单元式和公寓式三种。
其中，走道式布置的宿舍根据走道长度可分为走廊时和短廊式，凡宿舍居室间数超过5间者为走廊式，否则为短廊式。
将居室、寝室、盥洗、厕所等空间组合为单元，几个单元组合在一起由楼梯或电梯解决其垂直交通的称为单元式。
而设有必要的管理用房，为居住者提供床上和必要生活用品并实行缴费管理的称之为公寓式。
2.2总平面图设计宿舍的选址宜选择有日照条件、通风良好、场地干燥、便于排水的地段；接近生活服务设施，如食堂、小卖部、文娱活动室、浴室、开水间等。
基地附近宜有小型活动场地、集中绿化用地、晒衣设施及自行车存放处等。
宿舍区应避免过境汽车穿行。
应避免噪声和各种污染源的影响，并应符合有关卫生防护标准的规定。
2.3平面设计宿舍内居室宜成组布置，每组规模不宜过大。
每组或若干组居室应设厕所、盥洗室或卫生间，。
每幢宿舍宜设管理室、公共活动室和晾晒空间。
厕所、盥洗室和公共用房的位置应避免对居室产生干扰。
宿舍多数居室应有良好朝向。
炎热地区朝西的居室应有遮阳设施。
宿舍内的居室和辅助用房有直接自然通风条件；严寒地区的居室和辅助用房冬季应有通风道等有效的换气设施。
宿舍的居室、管理室、公共活动室、公用厨房灯应有直接自然采光，其窗地面积比不应小于1/7。
宿舍平面关系见图下：单元式宿舍平面关系见图下：宿舍平面动与静的功能分区见图下：居室是宿舍中俄最重要也是最主要的空间，根据居室的使用要求将其分为甲、乙、丙三类。
各类居室的人均居住面积不应小于下列规定。
宿舍居室类型2.居室可分为睡眠和学习两个空间，或是睡眠和学习合用一个空间。
居室可分隔为睡眠和生活两个部分，也可合二为一。
居室应该设 备 数 量小于 0.45；炎热地区不宜小于 0.35 设固定书架时，其进深 。
有良好的朝向和直接的自然通风条件。
居室中的床位布置尺寸不应小于下列规定：（1）两个单床长边之间的距离 0.50m 。
（2）两床床头之间的距离 0.10m 。
（3）两排床之间的走道宽度 1.10m 。
居室应有贮藏空间，严寒、寒冷和温暖地区平均每人贮藏量不宜 2 2不应小于 0.25m 。
每格净高不应低于 0.30m 。
设壁柜时，其进深不应小于 0.50m 。
