地铁暖通工程防火板包覆技术交底
防火板安装安全技术交底百度文库模板
一、工程名称及编号工程名称：___________编号：___________二、施工部位及时间施工部位：___________施工时间：___________三、施工人员及职责施工人员：___________施工负责人：___________技术负责人：___________安全员：___________四、安全技术交底内容1. 工程概况（1）防火板材质、规格、颜色等应符合设计要求。
（2）施工前应熟悉图纸，了解防火板安装工艺及施工要求。
2. 施工准备（1）施工前应检查施工现场，确保场地平整、清洁，无障碍物。
（2）准备好施工所需的工具、设备、材料，如电钻、螺丝刀、水平尺、线锤等。
（3）对施工人员进行防火板安装工艺培训，确保施工人员掌握施工技术。
3. 施工工艺及注意事项（1）安装防火板前，应先对墙体进行清理，确保墙面平整、干净。
（2）安装防火板时，应按照图纸要求，从上至下、从左至右依次进行。
（3）安装防火板时，应注意对齐板缝，确保板面平整、美观。
（4）安装防火板时，应避免用力过猛，以免损坏板材。
（5）安装防火板时，应确保固定件牢固，防止防火板脱落。
4. 安全措施（1）施工人员应佩戴安全帽、手套、眼镜等个人防护用品。
（2）施工过程中，应保持施工现场整洁，防止滑倒、摔伤等事故发生。
（3）高空作业时，应使用安全带，确保施工人员安全。
（4）施工过程中，应注意用电安全，避免触电事故发生。
（5）施工过程中，应遵守消防安全规定，防止火灾事故发生。
5. 环保措施（1）施工过程中，应采取有效措施，减少噪音、粉尘等污染。
（2）施工结束后，应及时清理现场，确保环境卫生。
五、验收标准1. 防火板材质、规格、颜色等应符合设计要求。
2. 安装牢固，无松动、脱落现象。
3. 板面平整，无明显缝隙、翘曲、变形等缺陷。
4. 板缝整齐，无明显错位、错缝等缺陷。
5. 防火板安装工程应达到设计要求的防火性能。
六、技术交底记录1. 施工单位：___________2. 施工负责人：___________3. 技术负责人：___________4. 安全员：___________5. 施工时间：___________注：本安全技术交底模板仅供参考，具体内容应根据实际工程情况进行调整。
暖通工程安全技术交底
暖通工程安全技术交底一、背景介绍暖通工程是指建造物内部的供热、通风和空调系统，是保障建造物内部环境舒适的重要组成部份。
为了确保暖通工程的施工质量和安全性，进行安全技术交底是必要的。
二、目的本次安全技术交底的目的是确保施工人员对暖通工程的安全要求和操作规程有清晰的了解，能够正确使用相关设备和工具，提高工作效率，降低事故风险。
三、安全要求1. 施工人员必须具备相关的资质和证书，严禁无证上岗。
2. 施工现场必须设置明显的安全警示标识，包括禁止吸烟、防止高空坠落等。
3. 施工人员必须佩戴个人防护用品，如安全帽、防护眼镜、耳塞等。
4. 施工现场必须保持整洁，杂物必须及时清理，防止堆积物引起火灾和跌倒事故。
5. 施工人员必须按照规定的操作程序进行工作，严禁擅自修改和更改设计方案。
四、操作规程1. 安装暖通设备：施工人员必须按照设计图纸和相关规范要求，正确安装暖通设备，并进行必要的检查和测试。
2. 管道连接：施工人员必须使用符合标准要求的管道材料和连接件，进行可靠的管道连接，并进行压力测试，确保无泄漏。
3. 电气安装：施工人员必须按照电气工程的相关规范要求，正确安装电气设备和路线，保证安全可靠。
4. 防火措施：施工人员必须按照像关规范要求，设置防火隔离带和防火门，并保证消防设施的正常运行。
5. 通风系统：施工人员必须按照设计要求，正确安装通风设备和管道，保证通风系统的正常运行。
6. 温控系统：施工人员必须按照设计要求，正确安装温控设备和传感器，并进行必要的调试和测试。
五、安全事故应急措施1. 火灾事故：施工人员必须熟悉灭火器的使用方法，掌握火灾报警器的位置和使用方法，并能够迅速疏散人员。
2. 电气事故：施工人员必须熟悉电气设备的断电开关和漏电保护器的位置，能够正确使用绝缘手套和绝缘工具。
3. 高空坠落事故：施工人员必须正确使用安全带和安全网，严禁越过安全护栏，注意防止工具和材料从高处坠落。
六、培训和考核1. 施工人员必须参加相关的安全培训，了解暖通工程的安全要求和操作规程。
暖通工程安全技术交底

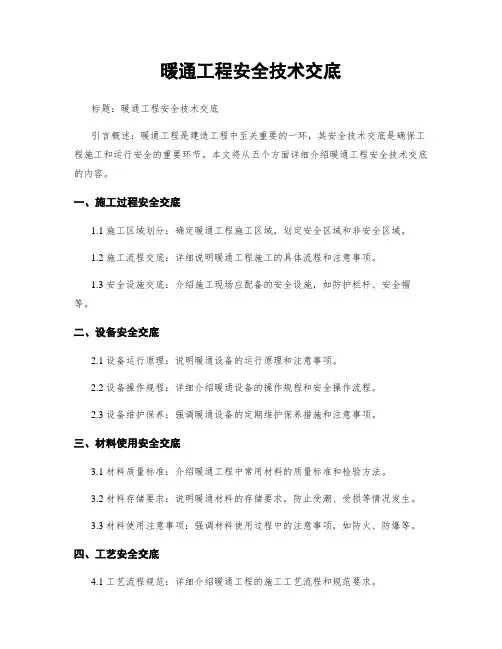

暖通工程安全技术交底标题：暖通工程安全技术交底引言概述：暖通工程是建造工程中至关重要的一环，其安全技术交底是确保工程施工和运行安全的重要环节。
本文将从五个方面详细介绍暖通工程安全技术交底的内容。
一、施工过程安全交底1.1 施工区域划分：确定暖通工程施工区域，划定安全区域和非安全区域。
1.2 施工流程交底：详细说明暖通工程施工的具体流程和注意事项。
1.3 安全设施交底：介绍施工现场应配备的安全设施，如防护栏杆、安全帽等。
二、设备安全交底2.1 设备运行原理：说明暖通设备的运行原理和注意事项。
2.2 设备操作规程：详细介绍暖通设备的操作规程和安全操作流程。
2.3 设备维护保养：强调暖通设备的定期维护保养措施和注意事项。
三、材料使用安全交底3.1 材料质量标准：介绍暖通工程中常用材料的质量标准和检验方法。
3.2 材料存储要求：说明暖通材料的存储要求，防止受潮、受损等情况发生。
3.3 材料使用注意事项：强调材料使用过程中的注意事项，如防火、防爆等。
四、工艺安全交底4.1 工艺流程规范：详细介绍暖通工程的施工工艺流程和规范要求。
4.2 施工质量要求：强调暖通工程施工质量的要求和验收标准。
4.3 施工现场安全管理：重点强调施工现场的安全管理措施和应急预案。
五、验收交底5.1 验收标准说明：介绍暖通工程验收的标准和流程。
5.2 验收记录要求：强调验收过程中的记录要求和保存方式。
5.3 验收结果处理：说明验收结果的处理方式，包括合格、整改等。
结语：暖通工程安全技术交底是确保工程施工和运行安全的重要环节，各方面的内容都需要严格遵守和执行，以确保工程的顺利进行和安全运行。
希翼本文的内容能够为相关工程人员提供一定的参考和匡助。
暖通工程安全技术交底
暖通工程安全技术交底引言概述：暖通工程是指建造物内的供暖、通风和空调系统，而安全技术交底则是在工程施工过程中，将相关安全技术要求和操作规程向工程人员进行详细说明和交底的过程。
暖通工程安全技术交底的目的是确保施工过程中的安全，保障施工人员的生命财产安全以及工程质量的可靠性。
本文将从五个大点来阐述暖通工程安全技术交底的重要性和具体内容。
正文内容：1. 施工现场安全交底1.1 施工现场的安全防护措施：包括施工现场的围挡、安全标志的设置、施工区域的划分等。
1.2 施工现场的安全设施：包括安全出口、消防设施、应急救援设备等。
1.3 施工现场的安全操作规程：包括施工人员的安全操作要求、禁止性操作等。
2. 施工人员个人安全交底2.1 个人防护装备的使用：包括头盔、安全鞋、防护眼镜等个人防护装备的使用和佩戴要求。
2.2 施工人员的安全操作技巧：包括对危（wei）险源的识别和处理、安全操作的正确姿式等。
2.3 紧急情况下的应急措施：包括火灾、事故等紧急情况下的逃生和救援措施。
3. 施工设备安全交底3.1 设备的安全使用要求：包括设备的操作规程、设备的安全保护装置的使用等。
3.2 设备的维护保养要求：包括设备的定期检查、保养和维修等。
3.3 设备的故障处理措施：包括设备故障时的应急处理方法和联系方式等。
4. 施工材料安全交底4.1 材料的质量要求：包括材料的合格证明、材料的检验要求等。
4.2 材料的储存和保管要求：包括材料的储存条件、防潮、防火等要求。
4.3 材料的使用注意事项：包括材料的正确使用方法、注意事项等。
5. 工程安全管理交底5.1 安全责任的明确：包括施工人员的安全责任、施工单位的安全责任等。
5.2 安全检查和监督：包括安全检查的频率、安全监督的要求等。
5.3 事故处理和报告：包括事故发生后的处理流程、事故报告的要求等。
总结：暖通工程安全技术交底是确保施工过程中安全的重要环节。
通过施工现场安全交底、施工人员个人安全交底、施工设备安全交底、施工材料安全交底和工程安全管理交底，可以提高施工人员的安全意识，降低施工事故的发生率，保障工程质量和施工人员的生命财产安全。
暖通工程施工技术交底
暖通工程施工技术交底一、施工准备工作1. 勘察和定位：在进行暖通工程施工之前，施工队必须进行现场勘察和定位工作，确定施工范围和地点，并设计合理的施工方案。
勘察和定位要求精准，确保施工无误。
2. 设备准备：在进行暖通工程施工之前，施工队必须准备好必要的设备和工具，包括但不限于铲车、电钻、焊接机、管道切割机等。
设备准备要充分，确保施工顺利进行。
3. 材料采购：在进行暖通工程施工之前，施工队必须采购好所需的材料，包括但不限于管道、阀门、隔热材料等。
材料采购要按照设计要求，确保施工质量。
4. 安全措施：在进行暖通工程施工之前，施工队必须制定好相应的安全措施，确保施工过程中的安全。
安全措施包括但不限于安全帽、安全绳、安全标识等。
5. 施工人员：在进行暖通工程施工之前，施工队必须安排好相应的施工人员，包括但不限于水暖工、电工、泥水工等。
施工人员要按照职责分工，确保施工顺利进行。
二、施工过程1. 管道安装：管道安装是暖通工程施工的重要环节，施工队必须按照设计要求，进行管道的安装和连接。
管道安装要求精确、牢固，确保不漏水不渗漏。
2. 设备安装：设备安装是暖通工程施工的关键环节，施工队必须按照设计要求，进行设备的安装和调试。
设备安装要求精密、稳固，确保正常运转。
3. 绝缘隔热：绝缘隔热是暖通工程施工的必要环节，施工队必须对管道和设备进行绝缘隔热处理，以保证热量传输的效果。
绝缘隔热要求密封、耐高温，确保效果明显。
4. 环境布置：环境布置是暖通工程施工的重要环节，施工队必须对施工现场进行整理和清理，确保施工过程中的环境整洁。
环境布置要求有序、清爽，确保施工顺利进行。
5. 质量检验：质量检验是暖通工程施工的必要环节，施工队必须对施工过程进行质量检验，确保施工符合设计要求。
质量检验要求细致、严格，确保施工合格。
三、施工验收1. 安全验收：安全验收是暖通工程施工的基础环节，施工队必须对整个施工过程进行安全验收，确保施工符合安全要求。
暖通工程施工技术交底

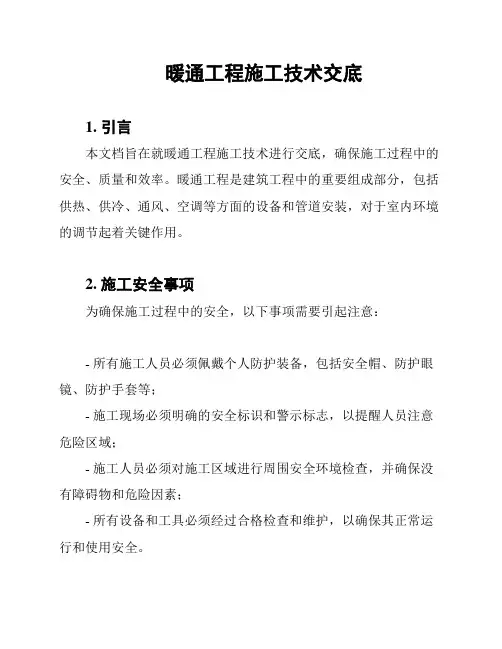

暖通工程施工技术交底1. 引言本文档旨在就暖通工程施工技术进行交底，确保施工过程中的安全、质量和效率。
暖通工程是建筑工程中的重要组成部分，包括供热、供冷、通风、空调等方面的设备和管道安装，对于室内环境的调节起着关键作用。
2. 施工安全事项为确保施工过程中的安全，以下事项需要引起注意：- 所有施工人员必须佩戴个人防护装备，包括安全帽、防护眼镜、防护手套等；- 施工现场必须明确的安全标识和警示标志，以提醒人员注意危险区域；- 施工人员必须对施工区域进行周围安全环境检查，并确保没有障碍物和危险因素；- 所有设备和工具必须经过合格检查和维护，以确保其正常运行和使用安全。
3. 施工质量要求为保证暖通工程施工质量，以下要求需要严格遵守：- 所有管道和设备的安装必须符合相关标准和规范；- 施工过程中，必须进行正确的测量和校正，以确保管道和设备的位置和角度准确无误；- 所有焊接、连接和密封必须牢固可靠，没有任何泄漏和松动现象；- 所有施工现场必须保持清洁，及时清理垃圾和杂物。
4. 施工效率提升技巧为提高施工效率，以下技巧可供参考：- 合理规划施工流程，确保施工顺序合理、紧凑；- 提前准备好所需的材料和设备，并确保其充分可用；- 合理安排施工人员的工作任务，充分发挥各自的专长；- 定期进行施工进度检查，及时发现和解决问题，避免施工延误。
结论通过本文档的技术交底，我们可以提醒施工人员注意安全事项，并确保施工质量和效率。
暖通工程的施工过程需要严格遵守相关规范和要求，以确保项目的成功完成。
希望所有工程人员都能遵循交底要求，并共同努力完成暖通工程的施工任务。
暖通工程技术交底
暖通工程技术交底引言概述：暖通工程技术交底是指在工程施工过程中，由施工单位向工程监理、业主等相关方面进行技术交底，明确工程设计、施工方案、施工工艺等相关技术要求和标准，确保工程质量和安全。
本文将从四个方面详细阐述暖通工程技术交底的内容。
一、工程设计要求的交底1.1 温度控制要求：详细说明工程中各个区域的温度要求，包括供暖区域、通风区域等，确保室内温度的舒适度和稳定性。
1.2 通风要求：交底通风系统的设计要求，包括通风量、送风方式、换气次数等，确保室内空气的新鲜度和流通性。
1.3 管道布置要求：明确各种管道的布置要求，包括冷热水供应管道、暖气管道、通风管道等，确保管道的合理布置和使用安全。
二、施工方案的交底2.1 施工流程：交底施工的详细流程，包括施工前准备、施工过程中的注意事项、施工结束后的验收等，确保施工按照规范进行。
2.2 施工材料：交底所使用的施工材料的选择和使用要求，包括管道材料、绝缘材料、连接件等，确保施工材料的质量和耐久性。
2.3 施工工艺：详细交底施工所需的工艺要求，包括管道连接方式、绝缘处理、防腐处理等，确保施工工艺的科学性和可行性。
三、安全注意事项的交底3.1 施工现场安全：交底施工现场的安全要求，包括防火、防爆、防滑等安全措施，确保施工过程中的安全性。
3.2 设备操作安全：交底设备操作的安全要求，包括设备的正确使用方法、操作人员的安全防护等，确保设备操作的安全性。
3.3 施工人员安全：交底施工人员的安全要求，包括安全培训、个人防护用品的使用等，确保施工人员的安全和健康。
四、工程验收的交底4.1 验收标准：交底工程验收的标准要求，包括温度、通风、管道布置等方面的验收标准，确保工程质量的合格性。
4.2 验收流程：交底工程验收的详细流程，包括验收人员的组成、验收时间、验收内容等，确保验收过程的规范性和公正性。
4.3 验收记录：交底验收记录的要求，包括验收报告、验收记录表等，确保验收结果的准确性和可追溯性。
地铁暖通工程防火板包覆技术交底
防火板制作1 材料选择：材料采用纤维增强硅酸盐防火板，耐火极限要求根据防火板材厚度选择，采用9mm、12kg/m2纤维增强硅酸盐板。
2 包覆区域：风管穿过防火隔墙、楼板及防火墙处时，风管上防火阀两侧各2米的范围。
图一：铁皮风管防火板包覆侧面图图二：铁皮风管防火板包覆侧横截面3 做法要求：对于要求进行防火包覆的风管，提前将风管分段组装好，搁置于安装支架上面（距离地面约1米的支架），然后根据风管尺寸和防火板规格，合理下料，将制作的好防火板紧贴风管四周外表面，通过M4x25自攻螺丝钉与风管固定，自攻螺丝钉间距为200mm均匀固定。
在矩形风管的四个棱角部位，采用L40x40x0.4mm的角型龙骨紧贴防火板，在缝隙处用密封胶填充，通过自攻螺丝钉将角型龙骨于风管固定。
在风管的法兰部位即法两侧，根据已安装的防火板与外露法兰边缘的距离，制作40mm 宽的防火板条，条的长度与风管的法兰角钢长度相同，用自攻螺丝钉固定于已安装的防火板上面，依次重复安装，至到防火板与法兰边缘平齐，然后制作100mm 防火板条，条的长度为法兰角钢长度与防火板厚度之和。
用自攻螺丝钉将100mm 防火板条固定于法兰两侧40mm 宽的防火板条上。
制作完毕以后在整个法兰的外侧采用L40x40x4的角型龙骨制作固定圈。
具体做法见图三、四 。
图三、 风管四个棱角节点图四、 风管法兰部位节点标准防火板尺寸为2440x1220x9mm ，对于风管边长尺寸超过2440mm 的风管，存在防火板的拼接，拼接时采用100mm 宽的防火板条，置于防火板的拼接缝处，缝隙处采用不燃嵌缝腻子填缝填孔，两侧用M4x35的自攻螺丝钉固定于风管上。
具体做法见图一。
对于特殊部位，如弯头，变径处的下料。
弯头当其內弧半径小于等于300mm 时，圆弧用弦代替；內弧半径大于300mm 时，圆弧用折线代替。
风管的三通、四通宜采用分隔式或分叉式；弯管、三通、四通、大小头的圆弧面用折线面代替。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
将角型龙骨于风管固定。
在风管的法兰
防火板制作
1材料选择：材料采用纤维增强硅酸盐防火板，耐火极限要求根据防火板 材厚度
选择，采用9mm 、12kg/m2纤维增强硅酸盐板。
2包覆区域：风管穿过防火隔墙、楼板及防火墙处时，风管上防火阀两侧 各2米的范围。
图二：铁皮风管防火板包覆侧横截面
3做法要求：对于要求进行防火包覆的风管，提前将风管分段组装好，搁置 于安装支架上面（距离地面约1米的支架），然后根据风管尺寸和防火板规格， 合理下料，将制作的好防火板紧贴风管四周外表面，通过
M4x25自攻螺丝钉与
风管固定，自攻螺丝钉间距为 200mm 均匀固定。
在矩形风管的四个棱角部位， 采用L40x40x0.4mm 的角型龙骨紧贴防火板，在缝隙处用密圭寸胶填充，通过自攻
1
236 236
50
1150
■ 士 ■
—
■
I I
、
图一：铁皮风管防火板包覆侧面图
螺丝钉
部位即法两侧，根据已安装的防火板与外露法兰边缘的距离，制作40mm宽的防火板条，条的长度与风管的法兰角钢长度相同，用自攻螺丝钉固定于已安装的防火板上面，依次重复安装，至到防火板与法兰边缘平齐，然后制作100mm防火
板条，条的长度为法兰角钢长度与防火板厚度之和。
用自攻螺丝钉将100mm防
火板条固定于法兰两侧40mm宽的防火板条上。
制作完毕以后在整个法兰的外侧采用
L40x40x4的角型龙骨制作固定圈。
具体做法见图三、四。
1、L40x40x0.4mm 角型龙骨
2、镀锌钢板风管
3、防火板
4、自攻螺钉 M4x25
5、密封胶涂抹于板缝间
图三、风管四个棱角节点
图四、风管法兰部位节点
标准防火板尺寸为2440x1220x9mm,对于风管边长尺寸超过2440mm的风管，存在防火板的拼接，拼接时采用100mm宽的防火板条，置于防火板的拼接缝处，缝隙处采用不燃嵌缝腻子填缝填孔，两侧用M4x35的自攻螺丝钉固定于风管上。
具体做法见图一。
对于特殊部位，如弯头，变径处的下料。
弯头当其內弧半径小于等于300mm 时，圆弧用弦代替；內弧半径大于300mm时，圆弧用折线代替。
风管的三通、四通宜采用分隔式或分叉式；弯管、三通、四通、大小头的圆弧面用折线面代替。
风管每节管段（包括三通、弯管等管件）的两端面应平行，与管中线垂直。
自攻螺丝钉间距150m m。
具体做法见图五。
1、防火板（按角度切割）
2、接缝盖板板条（随角度形状切割）
3、板缝间打防火密封胶
4、轻钢角龙骨
5、吊杆
6、角钢托架
7、转角处附加角龙骨图五弯头及变径节点示意。
