失重挂片腐蚀速率计算
失重法测金属腐蚀速度
失重法测金属腐蚀速度1. 实验目的（1）掌握失重法测量金属腐蚀速度的原理和操作过程（2）加强对金属腐蚀与环境条件密切相关的认识（3）初步了解缓蚀剂对金属腐蚀的抑制作用2. 基本原理重量法是其中一种较为经典的方法，它适用于实验室和现场试验，是测定金属腐蚀速率最可靠的方法之一，是其它金属腐蚀速率测定方法的基础。
重量法是根据腐蚀前、后金属试件重量的变化来测定金属腐蚀速率的。
重量法又可分为失重法和增重法两种。
当金属表面上的腐蚀产物较容易除净，且不会因为清除腐蚀产物而损坏金属本体时常用失重法；当腐蚀产物牢固地附着在试件表面时则采用增重法。
把金属做成一定形状和大小的试件，放在腐蚀环境中（如大气、海水、土壤、各种实验介质等），经过一定的时间后，取出并测量其重量和尺寸的变化，即可计算其腐蚀速率。
对于失重法，可通过下式计算金属的腐蚀速率：式中，v－为金属的腐蚀速率，g／(m2•h)；m0为腐蚀前试件的质量，g；m1为经过一定时间的腐蚀、并除去表面腐蚀产物后试件的质量，g；S 为试件暴露在腐蚀环境中的表面积，m2；t为试件腐蚀的时间，h 。
对于增重法，即当金属表面的腐蚀产物全部附着在上面，或者腐蚀产物脱落下来可以全部被收集起来时，可由下式计算腐蚀速率：式中，v+ 为金属的腐蚀速率，g／(m2•h)；m2为腐蚀后带有腐蚀产物的试件的重量，g；其余符号同 (1-1) 式。
对于密度相同或相近的金属，可以用上述方法比较其耐蚀性能。
但是，对于密度不同的金属，尽管单位表面的重量变化相同，其腐蚀深度却不一样。
此时，用单位时间内的腐蚀深度表示金属的腐蚀速率更为合适。
其换算公式如下：式中，vt为年腐蚀深度，mm／a；ρ为实验金属材料的密度，g／cm3；v－为失重腐蚀速率，g／(m2•h)。
3. 实验内容及要求（1）用失重法测量低碳钢（A3）或其它金属在硫酸溶液中的腐蚀速度。
硫酸溶液的浓度分别取10%硫酸以及10%硫酸+1%有机缓蚀剂。
管道腐蚀速率计算方法
管道腐蚀速率计算方法一。
管道腐蚀，这可是个大问题！就像身体里的隐疾，要是不及时发现和处理，后果不堪设想。
那怎么算出这腐蚀的速度呢？1.1 直接测量法。
这就好比是“眼见为实”，咱直接去量一量管道被腐蚀掉的那部分厚度。
用专业的工具，在不同的时间点测量，然后一对比，就能算出腐蚀掉了多少。
比如说，一开始管道壁厚 10 毫米，过了一段时间变成 8 毫米了，这差值除以时间，就是腐蚀速率啦。
1.2 失重法。
把一小段管道样品放在特定的环境里，等它腐蚀一段时间后，称一称重量。
原来多重，现在多重，这少掉的重量就是被腐蚀掉的部分。
再根据时间一算，腐蚀速率就出来了。
这就像“秋后算账”，清清楚楚明明白白。
二。
除了上面这些直接的办法，还有一些间接的招儿。
2.1 电化学方法。
这就有点高科技啦，通过测量管道的电化学参数，像电流、电位啥的，来推算腐蚀速率。
就好像通过“蛛丝马迹”来寻找真相。
2.2 电阻法。
管道的电阻会随着腐蚀而变化，咱就监测这电阻的变化，从而算出腐蚀的快慢。
这就像是“顺藤摸瓜”，找到问题的关键。
2.3 超声波检测法。
用超声波在管道里“溜达”一圈，根据反射回来的信号，就能知道管道的情况，进而算出腐蚀速率。
这简直是“火眼金睛”，啥都逃不过。
三。
不管用啥方法，都得小心谨慎，就像“差之毫厘，谬以千里”。
3.1 测量要精准。
工具得选好，操作得规范，稍有差错，那结果可就不准了。
3.2 环境要考虑。
不同的环境，腐蚀的速度可不一样。
温度、湿度、介质，都得考虑周全，不然就是“盲人摸象”，只看到了一部分。
算管道腐蚀速率，得有耐心，有细心，才能把这“看不见的敌人”给摸清楚，保护好咱们的管道。
挂片处理及计算(材质耐腐蚀实验)
挂片性质：悬挂于测试容器内或现场检测换热器或测试管道上，测定腐蚀用的标准金属试片。
用以监测或评价冷却水系统的腐蚀状况。
一般将预先处理和称重后的金属试片置入测试系统一段时间(如30～90天)，然后取出观察腐蚀情况，清洗称重，确定金属腐蚀失重程度(以密耳/年计，1mpy=0.0254mm/a)、腐蚀的类型以及点蚀深度等。
金属挂片的数据除受腐蚀介质影响外，还与挂片表面处理、放置部位、暴露时间长短以及样片冶金方式等因素有关。
水处理标准腐蚀试片,腐蚀挂片冷却水处理标准腐蚀试片,腐蚀挂片.标准腐蚀试片,测腐蚀挂片由专业厂家加工，材质有：A3碳钢试片、20#碳钢试片、不锈钢试片、黄铜试片、紫铜试片、铝试片、铸铁试片等。
标准腐蚀试片,测腐蚀挂片规格:Ⅰ型50×25×2保存、使用方法：1.将标准腐蚀试片（测腐蚀挂片）在蒸馏水中用脱脂擦洗一遍，再用蒸馏水冲洗15秒钟；2.将标准腐蚀试片（测腐蚀挂片）在化学纯无水乙醇（50ml/每10片）中用脱脂擦洗两遍；3.标准腐蚀试片（测腐蚀挂片）置干燥滤纸上，冷风吹干；4.标准腐蚀试片（测腐蚀挂片）用滤纸包好，置干燥器中，24小时后称重待用。
5.原封装的试片置无腐蚀性气体处，防潮存放；6.已启封而未用完的标准腐蚀试片（测腐蚀挂片），仍置于防锈纸内，放在干燥器中。
三、新挂片处理（密封包装的标准挂片）1．将新挂片浸入无水乙醇中用脱脂棉擦洗两遍；2．然后再移入清洁的无水乙醇中浸泡片刻；3．置干净滤纸上，冷风吹干；4．用滤纸包好，置干燥器中，24小时后称重待用（称重精确至0.1g）。
四、用后挂片的处理1.将用后的挂片小心取出，观察记录表面状况后再处理；2.对腐蚀沉积不明显的，用绘图橡皮擦拭，使其露出金属本色，然后浸入无水乙醇中用脱脂棉擦洗两遍，再浸入清洁的无水乙醇中浸泡片刻，取出，置干净滤纸上，冷风吹干，用滤纸包好，置干燥器中，24小时后称重（称重精确至0.1g），得出失重，计算腐蚀率；3.对腐蚀沉积物较多的挂片，先用化学清洗法除去腐蚀产物，常用化学清洗剂的配制及说明如表所示：.化学清洗后的挂片应立即浸入5N（20%）的氢氧化钠溶液中钝化片刻，取出后浸入清洁的无水乙醇中，用滤纸擦干，然后用绘图橡皮擦拭，露出金属本色，后处理步骤同上述2处理。
腐蚀挂片实验的操作步骤123

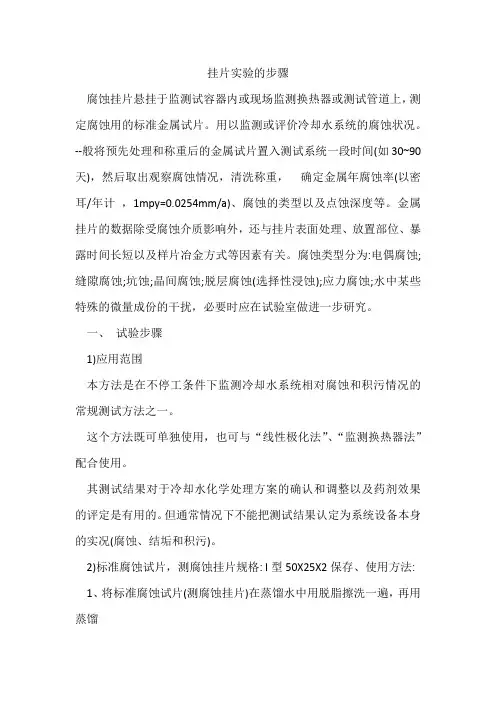

挂片实验的步骤腐蚀挂片悬挂于监测试容器内或现场监测换热器或测试管道上，测定腐蚀用的标准金属试片。
用以监测或评价冷却水系统的腐蚀状况。
--般将预先处理和称重后的金属试片置入测试系统一段时间(如30~90天)，然后取出观察腐蚀情况，清洗称重，确定金属年腐蚀率(以密耳/年计，1mpy=0.0254mm/a)、腐蚀的类型以及点蚀深度等。
金属挂片的数据除受腐蚀介质影响外，还与挂片表面处理、放置部位、暴露时间长短以及样片冶金方式等因素有关。
腐蚀类型分为:电偶腐蚀;缝隙腐蚀;坑蚀;晶间腐蚀;脱层腐蚀(选择性浸蚀);应力腐蚀;水中某些特殊的微量成份的干扰，必要时应在试验室做进一步研究。
一、试验步骤1)应用范围本方法是在不停工条件下监测冷却水系统相对腐蚀和积污情况的常规测试方法之一。
这个方法既可单独使用，也可与“线性极化法”、“监测换热器法”配合使用。
其测试结果对于冷却水化学处理方案的确认和调整以及药剂效果的评定是有用的。
但通常情况下不能把测试结果认定为系统设备本身的实况(腐蚀、结垢和积污)。
2)标准腐蚀试片，测腐蚀挂片规格: I型50X25X2保存、使用方法: 1、将标准腐蚀试片(测腐蚀挂片)在蒸馏水中用脱脂擦洗一遍，再用蒸馏水冲洗15秒钟;2、将标准腐蚀试片(测腐蚀挂片)在化学纯无水乙醇(50ml/每10片)中用脱脂棉擦洗两遍;3、标准腐蚀试片(测腐蚀挂片)置干燥滤纸上，冷风吹干;4、标准腐蚀试片(测腐蚀挂片)用滤纸包好，置干燥器中，24小时后称重待用。
5、原封装的试片置无腐蚀性气体处，防潮存放;6、已启封而未用完的标准腐蚀试片(测腐蚀挂片)，仍置于防锈纸内，放在干燥器中。
3)新挂片处理(密封包装的标准挂片)1、将新挂片浸入无水乙醇中用脱脂棉擦洗两遍;2、然后再移入清洁的无水乙醇中浸泡片刻;3、置干净滤纸上，冷风吹干;4、用滤纸包好，置千燥器中，24小时后称重待用(称重精确到0.0001g并记录挂片号)4)用后挂片的处理1、将用后的挂片小心取出，观察记录表面状况后再处理;2、对腐蚀沉积不明显的，用绘图橡皮擦拭，使其露出金属本色，然后浸入无水乙醇中用脱脂棉擦洗两遍，再浸入清洁的无水乙醇中浸泡片刻，取出，置干净滤纸上，冷风吹干，用滤纸包好，置干燥器中，24小时后称重称重精确到0. 0001g并记录挂片号)，得出失重，计算腐蚀率;5)对腐蚀沉积物较多的挂片，先用化学清洗法除去腐蚀产物，常用化学清洗剂的配制及说明如表所示:化学清洗后的挂片应立即浸入5%的氢氧化钠溶液中钝化片刻，取出后浸入清洁的无水乙醇中，用滤纸擦干，然后用绘图橡皮擦拭，露出金属本色，后处理步骤同上述2处理。
实验一失重法测定金属腐蚀速度完整版
实验一失重法测定金属腐蚀速度HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】实验一失重法测定金属腐蚀速度一、实验目的：1、通过实验进一步了解金属腐蚀现象和原理，了解某些因素（如不同介质，介质的浓度以及是否加有缓蚀剂等）对金属腐蚀速度的影响。
2、掌握失重法测定金属腐蚀速度的方法。
二、实验原理：目前测定腐蚀速度的方法很多，如重量法、电流密度法、极化曲线法、线性极化法等。
所谓重量法，就是试验金属材料在一定的条件下（一定的温度、压力、介质浓度等）经腐蚀介质一定时间的作用后，比较腐蚀前后该材料的重量变化从而确定腐蚀速度的一种方法。
对于均匀腐蚀，根据腐蚀产物容易除去或完全牢固地附着在试样表面的情况，可分别采用单位时间、单位面积上金属腐蚀后的重量损失或重量增加来表示腐蚀速度：式中：K――腐蚀速度，克/米2.小时（K为负值时为增重腐蚀产物未清除）s――试样面积，米 2t――试验时间，小时W――试验前试片的重量，克W――试验后试片的重量，克（清除腐蚀产物后）对于均匀腐蚀的情况，以上腐蚀速度很容易按下式换算成以深度表示的腐蚀速度：式中：K——年腐蚀深度，毫米/年dρ——试验金属的密度，克/厘米3。
重量法是一种经典的试验方法，然而至今仍然被广泛应用，这主要是因为试验结果比较真实可靠，所以一些快速测定腐蚀速度的实验结果还常常需要与其对照。
重量法又是一种应用范围广泛的实验方法，它适用于室内外多种腐蚀实验，可用于评定材料的耐蚀性能。
评选缓蚀剂，改变工艺条件时检查防腐效果等。
重量法是测定金属腐蚀速度的基础方法，学习掌握这一方法是十分必要的。
但是，应当指出，重量法也有其局限性和不足。
首先，它只考虑均匀腐蚀的情况，而不考虑腐蚀的不均匀性；其次，对于失重法很难将腐蚀产物完全除去而不基体金属，往往由此造成误差，对于晶间腐蚀的情况，由于腐蚀产物残留在样品中不能除去，如果用重量法测定基腐蚀速度，肯定不能说明实际情况，另外对于重量法要想做出K-t曲线往往需要大量的样品和冗长的试验周期。
挂片腐蚀试验
挂片腐蚀试验试验原理1、重量法由于腐蚀作用，材料的重量会发生系统变化，此即重量法测定材料抗蚀能力的理论基础。
虽然近年来发展了许多新的腐蚀研究方法，但重量法仍然是最基本的定量评定腐蚀的方法，并得到广泛应用。
重量法简单而直观，适用于实验室和现场试验。
它分为增重法和失重法两种。
(1)增重法当腐蚀产物牢固地附着在试样上，又几乎不溶于溶液，也不为外部物质所玷污，这时可用增重法测定腐蚀破坏程度。
增重法适用于评定全面腐蚀和晶间腐蚀,而不适用于其它类型的局部腐蚀。
增重法试验过程为，将预先制备的试样量尺寸、称重后置于腐蚀介质中，试验结束后(连同已脱落的腐蚀产物)取出，烘干，再称重。
全部增重表征着材料的腐蚀程度。
在重量法中，一个试样通常在腐蚀---时间曲线上只提供一个数据点。
当腐蚀产物确实是牢固地附着于试样表面，且具有恒定的组分时，就能在同一试样上连续或周期性地测量增重，因而适合于研究腐蚀速度随时间变化的规律。
增重法的一个严重缺点是数据的间接性，即得到的数据包括腐蚀产物的重量，究竟多少材料被腐蚀，还需分析腐蚀产物的化学组成来换算。
有时腐蚀产物的相组成相当复杂，精确的分析往往有困难。
同时多价金属(如铁、铜等)可能会生成几种化学组成不同的腐蚀产物，换算比较困难。
这些都限制了增重法的应用范围。
(2)失重法失重法是一种简单而直接的方法。
它不要求腐蚀产物牢固附着在材料表面，也不考虑腐蚀产物的可溶性，因为试验结束后必须从试样上清除全部腐蚀产物。
失重法直接表示由于腐蚀而损失的材料重量，不需经过腐蚀产物的化学组成分析和换算。
这些优点债失重法得到广泛的应用。
失重法试验过程为，将预先制备的试样量尺寸、称重后置于腐蚀介质中，试验结束后取出，清除全部腐蚀产物后清洗、干燥、再称重。
试样的失重直接表征材料的腐蚀程度。
无论增重法还是失重法，在试验前后与试验过程中，在清除腐蚀产物前后，都必须仔细观察并记录材料表面和介质中的各种变化。
2、重量法测定结果评定重量法是根据试样在腐蚀前后的重量变化来测定腐蚀速度的。
失重法测金属腐蚀速度
失重法测金属腐蚀速度1. 实验目的（1）掌握失重法测量金属腐蚀速度的原理和操作过程（2）加强对金属腐蚀与环境条件密切相关的认识（3）初步了解缓蚀剂对金属腐蚀的抑制作用2. 基本原理重量法是其中一种较为经典的方法，它适用于实验室和现场试验，是测定金属腐蚀速率最可靠的方法之一，是其它金属腐蚀速率测定方法的基础。
重量法是根据腐蚀前、后金属试件重量的变化来测定金属腐蚀速率的。
重量法又可分为失重法和增重法两种。
当金属表面上的腐蚀产物较容易除净，且不会因为清除腐蚀产物而损坏金属本体时常用失重法；当腐蚀产物牢固地附着在试件表面时则采用增重法。
把金属做成一定形状和大小的试件，放在腐蚀环境中（如大气、海水、土壤、各种实验介质等），经过一定的时间后，取出并测量其重量和尺寸的变化，即可计算其腐蚀速率。
对于失重法，可通过下式计算金属的腐蚀速率：式中，v－为金属的腐蚀速率，g／(m2•h)；m0为腐蚀前试件的质量，g；m1为经过一定时间的腐蚀、并除去表面腐蚀产物后试件的质量，g；S 为试件暴露在腐蚀环境中的表面积，m2；t为试件腐蚀的时间，h 。
对于增重法，即当金属表面的腐蚀产物全部附着在上面，或者腐蚀产物脱落下来可以全部被收集起来时，可由下式计算腐蚀速率：式中，v+ 为金属的腐蚀速率，g／(m2•h)；m2为腐蚀后带有腐蚀产物的试件的重量，g；其余符号同 (1-1) 式。
对于密度相同或相近的金属，可以用上述方法比较其耐蚀性能。
但是，对于密度不同的金属，尽管单位表面的重量变化相同，其腐蚀深度却不一样。
此时，用单位时间内的腐蚀深度表示金属的腐蚀速率更为合适。
其换算公式如下：式中，vt为年腐蚀深度，mm／a；ρ为实验金属材料的密度，g／cm3；v－为失重腐蚀速率，g／(m2•h)。
3. 实验内容及要求（1）用失重法测量低碳钢（A3）或其它金属在硫酸溶液中的腐蚀速度。
硫酸溶液的浓度分别取10%硫酸以及10%硫酸+1%有机缓蚀剂。
失重法测金属腐蚀速度公式
失重法测金属腐蚀速度公式在我们的化学世界里，有一个非常有趣但又有点复杂的知识，那就是失重法测金属腐蚀速度公式。
咱先来说说啥是金属腐蚀。
就好比你家里的铁制工具，放久了会生锈，这就是一种常见的金属腐蚀现象。
金属腐蚀啊，就像是个偷偷搞破坏的小调皮，悄悄地让金属变得脆弱不堪。
那怎么去测量这个金属腐蚀的速度呢？这就得请出我们的“大法宝”——失重法啦！失重法测金属腐蚀速度的公式是：v = (m0 - m1) / (S × t × ρ) 。
这里面的v 表示的就是腐蚀速度，单位通常是克每平方米小时（g/(m²·h)）。
m0 呢，是实验前金属的初始质量；m1 是实验后金属的质量。
S 是金属的表面积，t 是腐蚀的时间，ρ 是金属的密度。
为了让大家更好地理解这个公式，我给大家讲个我曾经在实验室里的经历。
有一次，我们做一个关于铁在酸溶液中腐蚀速度的实验。
我小心翼翼地把一块打磨得亮晶晶的铁块，称好了初始质量 m0，然后把它放进了准备好的酸溶液里。
那时候，心里可期待了，就盼着能得出准确的数据。
在等待的过程中，我眼睛都不敢眨一下，生怕错过了什么重要的变化。
时间滴答滴答地过去，终于到了规定的时间 t 。
我迫不及待地把铁块捞出来，冲洗干净、烘干，再次称重得到 m1 。
当时啊，我特别紧张，就怕自己哪个步骤出错了。
计算的时候，我仔仔细细地把表面积 S 、时间 t 、初始质量 m0 、结束质量 m1 还有铁的密度ρ 都代入公式里，一步一步地计算，那认真劲儿，就像是在解一道超级难题。
算出来结果的那一刻，我心里别提多有成就感了！虽然过程中也有过担心和小失误，但最终还是成功地得出了金属腐蚀的速度。
这个实验让我深深感受到，这个看似简单的公式背后，其实蕴含着很多的细节和注意事项。
比如说，在测量金属质量的时候，一定要精确到小数点后几位，不然一点点的误差都可能导致结果的大偏差。
还有，实验过程中要保证环境的稳定，温度、湿度啥的都不能有太大的变化，不然也会影响金属腐蚀的速度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
失重挂片腐蚀速率计算
为了计算失重挂片的腐蚀速率，请使用下述公式：
22,300 X 失重(克)
腐蚀速率(mpy) = ------------------------------------------------------------------------------------
金属密度(克/立方厘米) X 挂片面积(平方英寸) X 时间(天)
这里，“失重”是指挂片因腐蚀而损失的重量，且由挂片的初始重量减去清洗后的重量而获得；“金属密度”是指挂片金属或合金的密度，可从“合金特征表”中获得（见附录）；“挂片面积”指挂片暴露在腐蚀介质中的表面积；而“时间”是指挂片从安装到拆卸之间以天数计算的时间区段。
当挂片面积以英寸为单位且腐蚀时间以天数来计算时，上述公式可以按mpy（密尔/年）来计算腐蚀速率。
如果公式中使用其它测量单位，则要用其它常量来替换上述公式中的22,300。
下面列出了不同测量单位用的一些替换常量。
测量单位替换22,300的常量
腐蚀速率(毫米/年) 566
腐蚀速率(密尔/年)，挂片面积(平方厘米) 143,700
腐蚀速率(毫米/年)，挂片面积(平方厘米) 3,650
例如：
一种重为10.9265克，且暴露面积为2.96平方英寸的低碳钢挂片在8月27日被装入工艺过程。
78天后的11月13日，该挂片从工艺过程中卸下，清洗后再次称重为10.5560克。
从“合金特征表”中查得低碳钢的密度为7.86克/立方厘米。
所以，腐蚀速率可由以下公式算出：
22,300 X ( 10.9265 -- 10.5560 )
----------------------------------------------------- = 4.56 mpy
7.86 X 2.96 X 78天
标准的挂片面积
3英寸条状COSASCO®高压挂片 5.2平方英寸 COSASCO®多盘状挂片 2.3平方英寸
6英寸条状COSASCO®高压挂片 11.4平方英寸3英寸条状COSASCO®多孔挂片 5.25平方英寸
2英寸COSASCO®梯式挂片 3.4平方英寸3英寸条状6210型挂片(可伸缩式) 3.4平方英寸COSASCO®平面盘状挂片 2.5平方英寸
附录：合金特征表
/密度(g/cm3) Corrater Alloy / 合金 UNS_Code/编号 Density
校正系数
Aluminum,1100 / 1100 铝 A91100 2.71 0.94
Aluminum,2024 / 2024 铝 A92024 2.78 0.86
Brass,Arsenical Admiralty / 黄铜 C44300 8.52 1.67
Brass,Aluminum Arsenical / 黄铜 C68700 8.33 1.62
Brass,Phosphorized Admiralty /黄铜 C44500 8.52 1.68
K03005 7.85 1.00
Carbon Steel,Pipe Grade / 管道级
碳钢
Carbon Steel,1010 / 1010 碳钢 G10100 7.86 1.00
Carbon Steel,1018 / 1018 碳钢 G10180 7.86 1.00
Carpenter 20-Cb3 / 20-Cb3 卡喷特 N08020 8.08 0.98
Cast Iron,Gray / 灰口铸铁 F12801 7.19 1.00
2.00
8.91
Copper / 铜 C11000
Copper-Nickel,90/10 铜镍合金 C70610 8.94 1.80
Copper-Nickel,70/30 铜镍合金 C71500 8.94 1.50
Inconel 600 / 600因科内尔合金 N06600 8.51 0.95
Incoloy 800 / 800因科镍铬铁合金 N08800 7.94 0.89
Incoloy 825 / 825因科镍铬铁合金 N08825 8.14 0.88
2.57
11.34
Lead / 铅 L50045
Monel 400 / 400 蒙乃尔铜-镍合金 N04400 8.84 1.13
N05500 8.47 1.04
Monel K-500 / K-500蒙乃尔铜-
镍合金
Nickel 200 / 200 镍 N02200 8.89 0.93 Stainless Steel,304 / 304 不锈钢 S30400 8.02 0.89
Stainless Steel,304L / 304L不锈钢 S30403 8.02 0.89
Stainless Steel,316 / 316 不锈钢 S31600 8.02 0.90
Stainless Steel,316L / 316L 不锈钢 S31603 8.02 0.90
S31803 7.80 0.89
Stainless Steel,2205 Duplex /
2205双相不锈钢
Titanium,Gr.2&4 / Gr.2&4 钛 R50400 4.54 0.75
1.29 Zinc / 锌 Z17001
7.13。
