(钻孔灌注桩)旁站监理记录表
旁站监理记录表(完整版)
7、设计桩长米、桩径mm，是□否□符合设计要求。
8、桩号
监理情况：
1施工工艺是否按已批准的施工组织设计（方案）执行：是□否□；
2特种作业人员是否持证上岗：是□否□；
3混凝土坍落度见证试验次/台班，分别为：mm；
4混凝土试件见证制作组。
发现问题：
处理意见：
备
工程项目名称：编号：
日期
年月日
气候
旁站监理部位或工序
CFG桩施工根桩
旁站监理开始时间
2023年月日时分
旁站监理结束时间
2023年月日时分
施工情况：
1、技术员：专职质量检查员：试验员：
2、长螺旋钻孔机械台，施工人员人；
3、混凝土订单编号（拌和站名称）商品砼☑
4、混凝土方量约m³；
5、机械设备工作是否正常：是□否□；
日期年月日

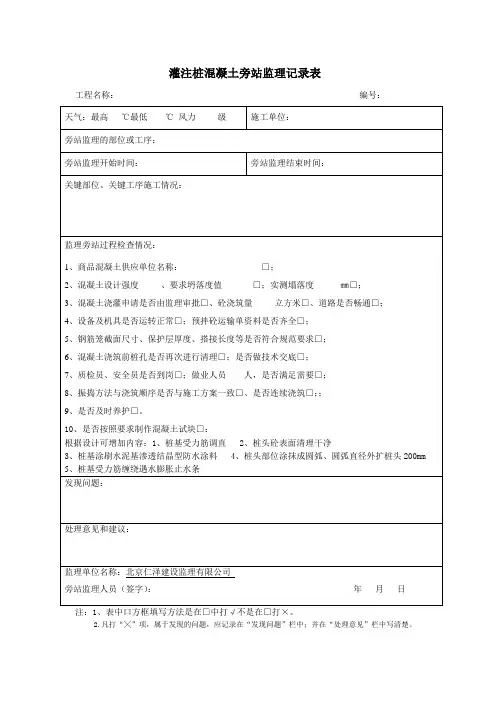

灌注桩混凝土旁站监理记录表
2.凡打“╳”项，属于发现的问题，应记录在“发现问题”栏中；并在“处理意见”栏中写清楚。
10、是否按照要求制作混凝土试块□：
根据设计可增加内容：1、桩基受力筋调直2、桩头砼表面清理干净
3、桩基涂刷水泥基渗透结晶型防水涂料4、桩头部位涂抹成圆弧、圆弧直径外扩桩头200mm
5、桩基受力筋缠绕遇水膨胀止水条
发现问题：
处理意见和建议：
监理单位名称：北京仁泽建设监理有限公司
旁站监理人员（签字）：年 月 日
4、设备及机具是否运转正常□；预拌砼运输单资料是否齐全□；
5、钢筋笼截面尺寸、保护层厚度、搭接长度等是否符合规范要求□；
6、混凝土浇筑前桩孔是否再次进行清理□；是否做技术交底□；
7、质检员、安全员是否到岗□；做业人员人，是否满足需要□；
8、振捣方法与浇筑顺序是否与施工方案一致□、是否连续浇筑□；；
9、是否及时养护□。
灌注桩混凝土旁站监理记录表
工程名称： 编号：
天气：最高℃最低℃风力级
施工单位：
旁站监理的部位或工序：
旁站监理开始时间：
旁站监理结束时间：
关键部位、关键工序施工情况：
监理旁站过程检查情况：
1、商品混凝土供应单位名称：□；
2、混凝土设计强度、要求坍落度值□；ቤተ መጻሕፍቲ ባይዱ测塌落度㎜□；
3、混凝土浇灌申请是否由监理审批□、砼浇筑量立方米□、道路是否畅通□；
钻孔灌注桩监理旁站记录
钻孔灌注桩监理旁站记录日期：具体年月日天气：天气情况工程名称：工程名称施工部位：具体施工部位施工单位：施工单位名称监理单位：监理单位名称一、施工准备情况1、施工人员现场施工人员数量满足施工要求，包括钻孔工人、钢筋工、混凝土工等。
施工人员均佩戴安全帽等安全防护用品，精神状态良好。
2、施工机械（1）钻孔桩机：型号为具体型号，设备运行正常，已进行调试和校准。
（2）吊车：用于吊运钢筋笼，型号为具体型号，性能良好，操作人员具备相应资质。
（3）混凝土搅拌车：数量为X辆，能够保证混凝土的连续供应。
3、材料准备（1）钢筋：规格、型号、数量符合设计要求，有质量证明书和检验报告，已进行见证取样送检，结果合格。
（2）混凝土：采用商品混凝土，由混凝土供应商名称供应，配合比符合设计要求，随车提供了出厂合格证和质量检验报告。
4、技术交底施工单位已对施工人员进行了技术交底，内容包括钻孔灌注桩的施工工艺、质量标准、安全注意事项等。
二、施工过程1、测量放线施工单位使用全站仪对桩位进行了测量放线，监理人员对测量结果进行了复核，偏差在允许范围内。
2、护筒埋设护筒采用钢板制作，直径比桩径大Xcm，埋设深度为Xm，护筒中心与桩位中心偏差小于Xcm，护筒周围用黏土分层夯实，以保证护筒的稳定性和防止泥浆流失。
3、钻孔（1）钻机就位后，对钻机的水平度和垂直度进行了调整，符合要求后开始钻孔。
（2）钻孔过程中，根据地质情况控制钻进速度和泥浆比重。
泥浆比重控制在X~X之间，以保证孔壁的稳定性和排渣效果。
（3）每隔Xm 左右测量一次钻孔深度和孔径，及时调整钻进参数。
钻孔深度达到设计要求后，进行清孔。
4、清孔（1）采用正循环清孔方法，清孔时间不少于X分钟，清孔后的泥浆比重控制在X以下，含砂率小于X%，孔底沉渣厚度小于Xcm。
（2）清孔完成后，监理人员对孔深、孔径、孔底沉渣厚度等进行了检查，符合设计和规范要求。
5、钢筋笼制作与安装（1）钢筋笼在现场加工制作，主筋的焊接采用双面搭接焊，焊缝长度大于Xd（d 为主筋直径），焊缝饱满、无夹渣。
人工挖孔桩浇筑旁站监理记录表范本
人工挖孔混凝土灌注桩旁站监理记录
工程名称：春江嘉园华府A座工程29#楼编号：
日期及气候：2013.4.17晴
工程地点：防城区城南村
旁站监理的部位及工序：2#、8#、27#、32#、35#、39#、41#、43#、45#、47#、51#、53#、62#、64#-90#共40根桩
旁站监理开始时间：2013.4.178：00旁站监理结束时间：2013.4.1721:00
施工情况：1、管理人员2名，采用C30商砼产品，开盘鉴定符合要求。
2、现场取试验塌落度为160、170、180。
3、现场安全防护措施，及人员安全防护用具已到位。
监理情
况：
1、现场管理人员2人施工人员8人到位，特种作业人员持证上岗，施工机械
运转良好。
2、各工种交接手续和技术交底工作已完成。
3、现场安全防护措施，人员安全防护用具已到位。
4、砼试块留置人员：冯怀升见证人：黄佳坚。
发现问
题：
发现个别施工人员未戴安全帽。
处理意
见：
已对施工人员进行了安全教育。
备
注：
施工企业：上海宝济建筑工程有限公司监理机构：南宁品正建设咨询有限责任公
司
施工项目部：防城港市春江嘉园小区工程项目经理部监理项目部：防城港市春江嘉园小区工程项目监理部
质检员（签字）：旁站监理人员：
2013年04月17日2013年04月17日。
钻孔灌注桩旁站记录表(范例)
钻孔灌注桩旁站记录表（范例）
(2010-06-23 18:06:06)
转载▼
标签：
钻孔灌注桩
注浆
持力层
钢筋笼
坍落度
杂谈
分类：现场工作
钻孔灌注桩施工工序较多，每道工序均需监理验收，实测实量的项目也不少，因此，监理见证、旁站的过程按照工序的顺序编制了旁站记录表格，记录表里有按照设计要求填写的数据，也有需现场实测实量的数据，并要求对过程验收进行评价并签字。
本工程还有桩端注浆，因此将注浆工序也编列其中。
以下是本项目运用的旁站监理记录表的实例范本：
钻孔灌注桩监理检查记录表
工程名称：杭州来福士广场地下工程设计桩径：Φ600编号：129
准备工作桩号：K611钻机编号：3#签名护筒标高：-0.50 m就位情况：符合要求
钻具总长：46.23 m桩顶标高：-16.65 m
设计桩长：25.4 m桩底标高：42.05 m
机高： 1.2 m理论机余：3.48 m
钻开钻时间：6月13日5：30结束时间：6月13日13：00签名。
钻孔灌注桩旁站记录表(范例)
注浆量：
注浆压力：
注浆过程情况：
施工企业：监
笛理企业：SCS
项目监理机构:
旁站监理人员（签字）：
6% 28
混
开始时间：6月13日19: 10
结束时间：6月
13日20：35
签名
强度等级：C25
试块制作：1组
凝
定货坍落度：180〜220
坍落度检杳：190 / 200 /
土
灌
注
灌注过程情况：浇筑过程正常
灌注余深：13.8
m
实际方量：8.5
3m
理论方量：7.75m3
充盈系数：1.13
注浆
开塞时间：
注浆时间：
浆工序也编列其中。以下是本项目运用的旁站监理记录表的实例范本：
钻孔灌注桩监理检查记录表
准备工作
桩号：K611
钻机编号：3#
签名
护筒标咼：-0.50m
就位情况：符合要求
钻具总长：46.23m
桩顶标咼：-16.65m
设计桩长：25.4m
桩底标咼：42.05m
机高：1.2m
理论机余：3.48m
钻
开钻时间：6月13日5: 30
钻孔灌注桩旁站记录表(范例)
(2010-06-2318:06:06)
转载▼
标签：分类：现场工作
钻孔灌注桩
注浆
持力层
钢筋笼
坍落度
杂谈
钻孔灌注桩施工工序较多，每道工序均需监理验收，实测实量的项目也不少，因此，监理见 证、旁站的过程按照工序的顺序编制了旁站记录表格，记录表里有按照设计要求填写的数据，也
有需现场实测实量的数据，并要求对过程验收进行评价并签字。本工程还有桩端注浆， 因此将注
灌注桩旁站记录
旁站时发现的问题及处理情况：
旁站监理人员（签字）：
年月日
注：本表一式一份，项目监理机构留存。
2、施工前先对操作人员进行技术交底，夜间施工有足够的照明，工人防护用品佩戴齐全，用电设备保护装置良好。
3、桩位轴线位置、护筒位置、桩直径符合设计及规范要求。
4、采用旋挖钻孔泥浆护壁的工艺施工。孔深、桩长、清孔符合要求，未出现塌孔。
5、钢筋笼主筋规格间距、螺旋箍、定位箍符合设计及规范要求。
6、采用商品混凝土，商品混凝土原始质量证明文件齐全，强度等级：C40;，混凝土共用52m3。
表B.3.12
旁站记录
工程名称：编号：
日期
年月日
天气
施工单位
关键部位或工序
1#、20#、50#桩（根每天工作数量填写）
旁站开始时间
旁站结束时间
旁站的关键部位、关键工序施工情况：
1、完成的桩号：1#、20#、50#桩，施工单位施工员、质检员、技术员到岗，施工机械及工具到位，施工机械运行正常。按施工方案及规范施工。
钻孔灌注桩监理旁站检查记录表主要内容分析
护筒
埋设
中心偏差
指的是护筒的中心偏差。
护筒标高
指的是护筒顶的标高。
钻
进
成
孔
桩顶标高
指的是设计桩顶标高。
桩底标高
指的是设计桩底标高。
设计深度
指的是护筒标高减桩底标高。
桩长
指的是设计桩顶标高减设计桩底标高。
钻具总长
指的是主动钻杆、丛动钻杆、钻头长度之和，即：主
动钻杆加丛动钻杆加钻头长度。
理论方量
指的是设计桩长所用的砼。
实际方量
指的是现场实际浇注的砼（浮桩也应计算在内）。
上翻高度
指的是浮桩的高度，一般取桩长的5%，且不小于2米。
充盈系数
指的是实际方量/理论方量。
钻头直径
指的是从钻头腰带外边缘量取的直径。
水平度
指的是磨盘的水平度，也即钻杆的垂直度，一般不应大
于1mm。
对中
指的是磨盘中心与护筒中心的对中。
钻具到达标高
指的是钻头腰带外边缘下端所达到标高，即：桩底标高减
去机余差。
孔深
指的是钻具总长减实际机余减机高。
机高
指的是护筒顶部到磨盘顶的标高。
理论机余
指的是钻具总长-设计孔深-机高。
实际机余
指的是当钻头钻到规定标高后主动钻杆剩余的长度。
一次
清孔
孔底成渣பைடு நூலகம்度
指的是钻具总长减实际机余减实测深度。
绳测深度
指的是用测绳测得的实际孔深。
泥浆性能
指的是泥浆的比重，用泥浆比重记测得。
筋笼
下放
吊筋长度
指的是钢筋笼笼顶到护筒顶的高度。
安装标高
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3、施工机械：输送泵台，混凝土罐车台，吊车台。
设备状况。
4、混凝土标号为：，混凝土Fra bibliotek源为：。监理情况：
1、设计钻孔深度m, 实测终孔深度m，要求。
2、实测沉渣厚度mm，要求。
3、混凝土施工配合比：，混凝土标号及配合比设计要求。
4、实测混凝土塌落度为mm，试验确定的塌落度为mm。 现场制作混凝土试件：组。
表A.O.6旁 站 监 理 记 录 表
工程名称：编号：
日期
年 月 日
气
候
晴 阴 雨 雪
最高气温 ℃ 最低气温 ℃
工程
地点
旁站监理部位或工序
#混凝土灌注(支护)桩
旁站监理开始时间
年 月 日 时 分
旁站监理
结束时间
年 月 日 时 分
施工情况：
1、施工单位安质人员：， 试验人员：， 符合资质要求并全程在岗。特种作业人员持证上岗。
5、混凝土封底：m3，次封底成功。
6、桩长m, 桩径m, 混凝土浇筑量m3。实测混凝土面高出设计桩顶标高m,符合设计要求。
发现问题：
处理情况：
旁站监理人员（签字）
年 月 日
（注：专业文档是经验性极强的领域，无法思考和涵盖全面，素材和资料部分来自网络，供参考。可复制、编制，期待你的好评与关注）
