通用技术木工基本工具
中国传统木工工具大全
中国传统木工工具大全在古代，一个人，一把锯、一支尺、一条线、一块木，就能自称为木工。
木工的出现及木工工具的不断改进，对中国家具及建筑的辉煌发展起到了极其重要的推动作用。
妙匠用妙具，妙具出绝品，往复不休，真正构建出了中国辉煌的木建世界。
现在，我们就一起来见识下中国传统木匠所用的一些工具及其用法。
所有工具介绍顺序均为由左至右，由上至下：1二人抬大锯、二锯、开锯、手锯——大型锯：用以切割大型木料;手锯：切割小型木料，锯条常呈弯曲状，较灵活。
锯的核心是锯齿，不同锯割目的的锯子，其齿形和锯路的设计也各不相同。
一般情况下，横断锯锯齿形约在90度左右，纵剖锯则在80度左右。
锯子由于锯割目的的不同还要对锯齿进行不同形式的分岔处理，从而形成齿刃左右分开呈或宽或窄的“锯路”。
向外倾斜的程度叫“料度”。
锯路多用特制的“拨料器”辅助完成。
2拼缝刨、平刨、二刨、净刨1——刨：将木料刨削到平、直、光滑的程度。
3清口刨2、清口刨3、大线刨4清口刨2、清口刨3、大线刨5小线刨1、小线刨2、小平刨、凸面刨6裁口刨、双线刨、清口刨4、裁口刨37单线刨3、凹面刨、线刨1、裁口刨48单槽刨、清槽刨、双刃槽刨、线刨29双线刨、凹面刨、单线刨4、单线刨510断间锯、方尺11斧子、小锛、麻花钻12净刨2、小方尺、墨斗13大方尺、活角尺——木工用的角尺为90度和45度，古时人们把角尺(或叫方尺)和圆规称作规矩。
俗语有“没有规矩，不成方圆”14多线勒、单线勒、小角尺、双线勒15凿扇形部分：二分凿、三分凿1、五分凿1、四分凿1、六分凿、大三角锉、尖木锉、小三角锉、五分凿2、四分凿2、一分凿1、一分凿2、扁铲、三分凿2;中间部分：小刀锯、小镂锯、磨刀石——凿：锤子敲打以凿、刻等动作削去木料的表面。
16活尺、木卡口、镂锯17牵钻、麻花钻2、手拉钻——钻：在木料表面钻出洞。
184款墨斗、钢丝锯、大锛——墨斗：墨斗的原理是由墨线绕在活动的轮子上墨线经过墨斗轮子缠绕后，端头的线拴在一个定针上。
简述木工和园艺常用工具
简述木工和园艺常用工具摘要：一、木工常用工具1.手工工具2.电动工具3.机械设备二、园艺常用工具1.园艺剪切工具2.园艺铲挖工具3.浇水灌溉工具4.园艺手持设备正文：在生活和工作中，木工和园艺领域涉及到许多不同的工具。
为了帮助大家更好地了解这些工具，本文将简要介绍木工和园艺中常用的设备。
一、木工常用工具1.手工工具手工工具是木工的基础设备，包括锤子、锯子、刨子、凿子等。
这些工具在木工制作过程中发挥着重要作用，如切割、打磨、雕刻等。
2.电动工具随着科技的发展，电动工具在木工领域得到了广泛应用。
常见的电动工具包括电锯、电刨、电钻等。
这些设备大大提高了木工工作的效率和质量。
3.机械设备在大型木工项目中，机械设备发挥着重要作用。
例如，木材切割机、木工刨床、数控雕刻机等。
这些设备具有高度自动化，可以完成复杂木工加工任务。
二、园艺常用工具1.园艺剪切工具园艺剪切工具是园林绿化和家庭园艺必备的工具，包括修枝剪、园艺剪刀、花剪等。
这些工具用于修剪、修整花卉和树木。
2.园艺铲挖工具园艺铲挖工具主要用于挖掘、铲除杂草和土壤改良。
常见的园艺铲有铁铲、塑料铲、耘锄等。
3.浇水灌溉工具浇水灌溉工具是保持植物生长的重要设备。
常见的浇水工具包括水桶、喷壶、滴灌系统等。
合理使用这些设备，确保植物得到充足的水分。
4.园艺手持设备园艺手持设备包括手持喷雾器、手持割草机、手持weedwhacker等。
这些设备便于携带，适用于各种园艺作业。
总之，木工和园艺领域有许多不同类型的工具。
了解这些工具的用途和使用方法，将有助于提高工作效率和质量。
在选购和使用这些工具时，请务必考虑实际需求和安全性。
木工基本工具及其使用ppt课件
最新版整理ppt
3
一、量具及其使用
1、钢卷尺 用于下料和度量部件， 携带方便，使用灵活。 常选用2m、 3m或5m 的规格。
最新版整理ppt
4
2、钢直尺 一般用不锈钢制作，精度高 而且耐磨损。用于榫线、起 线、槽线等方面的划线。常 选用150—500mm的
18
木工工作台
最新版整理ppt
19
板夹
条凳
多功能木工台
最新版整理ppt
20
推刨
最新版整理ppt
21
五、手工凿及其羊角锒头使用 手工凿是传统木工工艺中木结构结合的主要工具， 用于凿眼、挖空、剔槽、铲削的制作方面。
板凿
榫凿
羊角锒头
最新版整理ppt
22
斧头
桌夹台虎钳
螺丝刀
最新版整理ppt
扦钻
手摇钻
木工基本工具及其使用
最新版整理ppt
1
木工工具一般都有较锋利的刃口，使 用时一定要注意安全。最主要的是要 掌握好各种工具的正确使用姿势和方 法，例如锯割、刨削、斧劈时，都要 注意身体的位置和手、脚的姿势正确。 在操作木工机械时，尤其要严格遵守 安全操作规程。
最新版整理ppt
2
木工刀具需要经常修磨，尤其是刨刀、 凿刀，要随时磨得锋利，才能在使用时既 省力，又保证质量。木工用的锯也要经常 修整，要用锉刀将锯齿锉锋利，还要修整 “锯路”。锯路是锯齿向锯条左右两侧有 规律地倾斜而形成的。
最新版整理ppt
14
（一）手工刨的组成 手工刨是传统古家具制作的一种常用工具，由刨刃 和刨床两部分构成。刨刃是金属锻制而成的，刨床是 木制的。

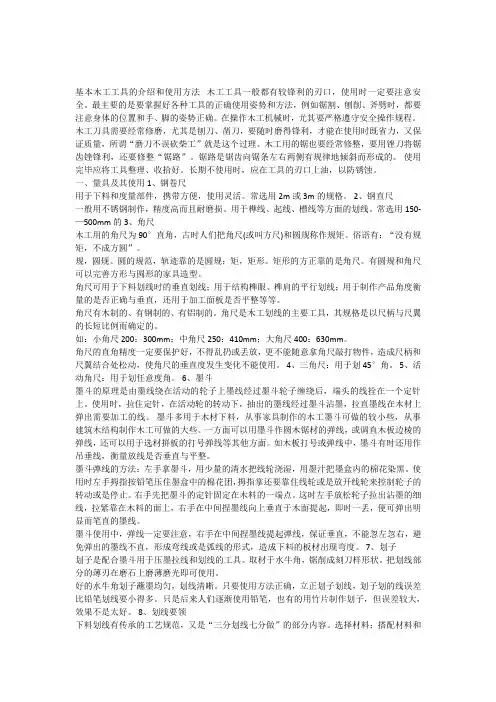

基本木工工具的介绍和使用方法
基本木工工具的介绍和使用方法木工工具一般都有较锋利的刃口，使用时一定要注意安全。
最主要的是要掌握好各种工具的正确使用姿势和方法，例如锯割、刨削、斧劈时，都要注意身体的位置和手、脚的姿势正确。
在操作木工机械时，尤其要严格遵守安全操作规程。
木工刀具需要经常修磨，尤其是刨刀、凿刀，要随时磨得锋利，才能在使用时既省力，又保证质量，所谓“磨刀不误砍柴工”就是这个过理。
木工用的锯也要经常修整，要用锉刀将锯齿锉锋利，还要修整“锯路”。
锯路是锯齿向锯条左右两侧有规律地倾斜而形成的。
使用完毕应将工具整理、收拾好。
长期不使用时，应在工具的刃口上油，以防锈蚀。
一、量具及其使用1、钢卷尺用于下料和度量部件，携带方便，使用灵活。
常选用2m或3m的规格。
2、钢直尺一般用不锈钢制作，精度高而且耐磨损。
用于榫线、起线、槽线等方面的划线。
常选用150-—500mm的3、角尺木工用的角尺为90°直角，古时人们把角尺(或叫方尺)和圆规称作规矩。
俗语有：“没有规矩，不成方圆”。
规，圆规。
圆的规范，轨迹靠的是圆规；矩，矩形。
矩形的方正靠的是角尺。
有圆规和角尺可以完善方形与圆形的家具造型。
角尺可用于下料划线时的垂直划线；用于结构榫眼、榫肩的平行划线；用于制作产品角度衡量的是否正确与垂直，还用于加工面板是否平整等等。
角尺有木制的、有钢制的、有铝制的。
角尺是木工划线的主要工具，其规格是以尺柄与尺翼的长短比例而确定的。
如：小角尺200：300mm；中角尺250：410mm；大角尺400：630mm。
角尺的直角精度一定要保护好，不得乱扔或丢放，更不能随意拿角尺敲打物件，造成尺柄和尺翼结合处松动，使角尺的垂直度发生变化不能使用。
4、三角尺：用于划45°角。
5、活动角尺：用于划任意度角。
6、墨斗墨斗的原理是由墨线绕在活动的轮子上墨线经过墨斗轮子缠绕后，端头的线拴在一个定针上。
使用时，拉住定针，在活动轮的转动下，抽出的墨线经过墨斗沾墨，拉直墨线在木材上弹出需要加工的线。
木工施工的基本工具与材料选择
木工施工的基本工具与材料选择一、准备工作在进行木工施工之前，必须做好一系列准备工作。
首先，我们需要明确施工的具体需求和目标，以确定所需要的工具和材料。
其次，要仔细测量施工现场的尺寸，确保准确度。
最后，还需要做好施工现场的准备工作，如清理杂物、保护地面等。
二、基本工具1. 锯具：木工施工中最基本的工具之一，包括手锯、电锯等。
手锯适用于小型施工，而电锯适用于大型项目。
锯具的选择要根据施工需求和材料的硬度来确定。
2. 刨具：用于修整木材表面，使其光滑平整。
常见的刨具有手工刨、电动刨等。
电动刨适用于大面积修整，手工刨适用于小面积修整。
3. 手动工具：包括锤子、钳子、螺丝刀等。
这些工具在木工施工过程中起到连接、固定和调整的作用，是不可或缺的。
4. 测量工具：如直尺、量角器、测量卷尺等。
在施工前后都需要使用这些工具来确保尺寸的准确性。
三、辅助工具1. 电动工具：如电钻、电锤等。
这些工具能够提高施工效率，特别适用于大型项目。
2. 辅助设备：如工作台、夹具等。
这些设备可以提供良好的工作环境和支撑，有助于准确完成施工任务。
四、材料选择原则1. 木材：在木工施工中，选择合适的木材非常重要。
要考虑木材的硬度、强度、耐久性等因素。
常见的木材有松木、橡木、柚木等，具体选择要根据项目的需求来确定。
2. 配件：如螺丝、连接件等。
在选择配件时，要考虑其质量和可靠性，以确保施工的牢固性和耐久性。
3. 涂料：木工施工完成后，还需要进行涂装处理。
涂料的选择要考虑其环保性、耐久性和装饰效果等因素。
五、材料选购建议1. 质量：选择材料时，应注意其质量和可靠性。
可以选择一些知名品牌的产品，以确保质量。
2. 特性：根据项目需求选择材料的特性，如硬度、耐久性等。
可以向专业人士咨询，了解不同材料的特性和适用范围。
3. 成本：在购买材料时，要综合考虑价格和性能。
选择性价比较高的材料，不仅能满足需求，还能节约成本。
六、工具与材料的保养在木工施工完成后，要及时对工具和材料进行保养。
高中通用技术操作考查试题

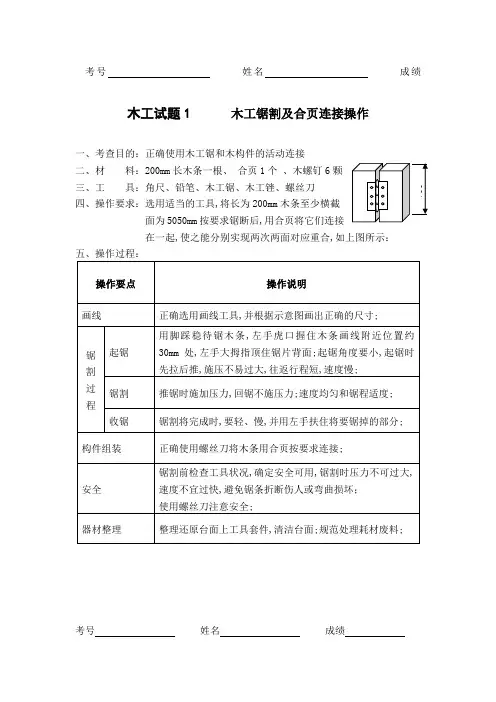

考号 姓名 成绩木工试题1 木工锯割及合页连接操作一、考查目的：正确使用木工锯和木构件的活动连接二、材 料：200mm 长木条一根、 合页1个 、木螺钉6颗三、工 具：角尺、铅笔、木工锯、木工锉、螺丝刀四、操作要求：选用适当的工具,将长为200mm 木条至少横截面为5050mm 按要求锯断后,用合页将它们连接在一起,使之能分别实现两次两面对应重合,如上图所示：考号 姓名 成绩木工试题2 凿榫眼一、考查目的：正确使用凿子二、材料：木条截面50×20mm三、工具：凿子、羊角锤、木工铅笔、角尺四、操作要求：在所给木条上凿一个大小为20×10mm的通榫眼五、操作过程：操作要点操作说明画线先在木条一面确定榫眼位置并画线,然后在木条另外一面的相应位置画线;工件的夹持工件要夹持牢固,但不能过紧,以免损坏工件;凿削过程凿子及羊角锤握法正确,握凿子和羊角锤的手都要远近适宜,既要省力又要保证安全;凿削方法正确,凿子要与工件垂直,使用羊角锤时主要靠手腕发力,手臂摆动幅度要尽量减小,以保证敲击的准确度;凿削过程中,要边凿边摇,以免凿子被卡住和木条边缘破损;在一面凿到合适深度后换一面再凿,已加快加工速度;操作安全操作过程中注意羊角锤敲击的准确度,避免砸到手;同时要随时注意羊角锤安装得是否稳固,防止锤体脱落伤人;器材整理整理还原台面上工具套件,清洁台面;规范处理耗材废料; 考号姓名成绩通用技术学科实践操作考查试题木工3“L ”形或“T ”形木工工件的制作考查时间：20分钟一、考查目的：正确使用木工锯和羊角锤二、材 料：长600mm 木条最好横截面为一根、铁钉以1.5寸为宜若干三、工 具：角尺、铅笔、木工锯、羊角锤、锉刀四、操作要求：将长为600mm 的木条制作成如图所示的直角形或“T ”形工件考号 姓名 成绩通用技术学科实践操作考查试题木工4简易小凳的制作考查时间：20分钟一、考查目的：木工锯的使用及木工钉接工艺操作二、材料：400×120×10mm木板一块、圆铁钉若干三、工具：角尺、铅笔、木工锯、羊角锤、木工锉四、操作要求：选用适当的工具和工艺,利用400×120×10mm木板制作一个如图所示的简易小凳;五、操作过程：操作要点操作说明画线选取正确的划线工具,按要求在正确位置划出锯割线;锯割过程起锯将木板放在凳子上,用左脚踩住,左手虎口握住木条画线附近位置约30mm处,左手大拇指顶住锯片背面;起锯角度要小,起锯时用力较小,速度较慢;锯割推锯向前施加压力,回锯不施压力;注意速度和锯程长短;收锯锯割将完成时,要轻、慢,并用左手扶住将要锯断的部分;木条打磨及连接木条连接处打磨光滑;正确使用木工连接工艺将构件按要求固定;操作安全操作前检查工具是否安全,操作过程中确保锯齿不要锯伤左手或身体其他部位;不要用嘴吹木屑,以免吹入眼睛;器材整理整理还原台面上工具套件,清洁台面;规范处理耗材废料; 操作效果锯割面整齐,打磨光滑,粘接平滑,小凳美观;考号姓名成绩电工试题2 电灯灯座的连接一、考查目的：正确连接电灯灯座二、工具：高中学生电源,单刀单掷开关一个,十字螺丝刀,尖嘴钳或剥线钳,万用电表三、材料：螺口灯座,铜芯双股软套线一段,导线,螺口节能灯泡DC 12V 24W四、操作要求：将给定灯座正确接上电线五、操作过程：操作要点操作说明找准灯座接线位置揭开灯座保护盖,找准接线位置准备好电线用尖嘴钳或剥线钳剥开电线两端绝缘胶皮约10mm,将铜芯裸露出来连接过程用十字螺丝刀将接点位置螺丝拧松;将导线正确连接在灯座上,合上保护盖;将导线另一端接到学生电源上,开启电源,合上开关,用万用电表测试灯座电压是否正确,测试完毕后关闭电源, 装上灯泡,再开启电源,合上开关,查看灯泡是否发光;操作安全在通电情况下身体的任何部位不要接触电线裸露部位,测试完毕后要及时关闭电源;器材整理整理还原工具套件,清洁台面,规范处理耗材、废料; 操作效果操作规范,接线正确,电灯能发光;。
高中通用技术_木工基本工具及设备常识教学设计学情分析教材分析课后反思
《木工工具与设备常识》教学设计一、教学目标：1、知识与技能：知道工具和设备是技术的组成因素；了解木工的常用工具和设备及基本操作常识；尝试使用木工最常用的工具、设备；建立操作的安全意识和规范意识2、过程与方法：通过学习尝试使用木工或钳工最常用的工具、设备；学习科学研究的方法，发展实际操作的能力。
3、情感态度与价值观：学生通过尝试使用木工或钳工最常用的工具、设备；形成一种积极的、主动的学习方式；认识到工具和设备也是人类智慧的结晶，也是技术的组成因素。
二、重点与难点：教学重点：通过一、二个工种的常用工具、设备的学习获得相关的知识与技能教学难点：操作技能训练三、教学策略和手段：本节主要采用阅读与观察结合，示范与模仿结合，讲解与实践结合的教学方法。
四、课前准备：工具、教具：木工常用工具、设备的实物和图片；木工常用工具和设备的操作示范录像；学生技术实习用的工具和设备，安全保护设施和用具、材料。
五、教学过程：本节内容分为1课时环节内容教师活动学生活动教学意图导入动听的音乐给我们美妙的感受,那优美的图片呢?图片是我国的传统木结构建筑,体现了古人的非凡智慧和高超的技艺,木工匠师用他们灵活的双手和聪明的大脑给我们留下了如今宝贵的财富,他们创造这些奇迹所用的工具是什么样子的呢?木工技术是历史悠久的传统手工技术,虽然现代木工工具机械化程度不断提高,但手工工具仍有很大的实用价值,在很多情况下适宜使用手工工具,本节课我们主要学习木工手工工具. 这节课,我们就来认识和了解木工的常用工具和基本设备.播放图片观看图片,欣赏感受美好激发学生学习兴趣《木工工具及设备常识》学情分析由于不同的学习基础、家庭环境及社会交往的影响，学习本节内容时学生在动手能力上会表现出较大的差异。
在安全方面，学生的意识普遍较差，教师一定要考虑的非常全面细致。
学生在自己的设计图纸完成后，对制作设计原型跃跃欲试，教师要注意将这股激情引导到学习本节内容去。
由于不同家庭及社会交往的影响，学习本节内容时学生在动手能力上会表现出较大的差异，教师在分组时要注意学生男女搭配，防止操作时有的组完成，有的组无人动手。
木工制作工具及材料选择
木工制作工具及材料选择工具选择在木工制作过程中，选择合适的工具是非常重要的。
以下是一些常用的木工制作工具及其功能：1. 锯：用于切割木材的工具，可分为手动锯和电动锯两种类型。
手动锯适用于较细的木材，而电动锯适用于更大尺寸的木材。
2. 刨子：用于修整木材表面的工具。
有手动刨和电动刨两种类型可供选择，选择时需考虑制作工程的规模和对木材表面的要求。
3. 钻孔机：用于在木材中钻孔的工具，可根据具体需求选择手动钻孔机或电动钻孔机。
4. 锉刀：用于修整木材边角的工具，能够打磨出光滑的边缘。
5. 锤子：用于敲打和固定木材的工具，有多种尺寸和形状可供选择。
6. 手工工具：如尺子、量角器等，用于测量和绘制木材的尺寸和角度。
材料选择选择适合的木材材料也是木工制作过程中的重要环节。
以下是一些常见的木材材料及其特点：1. 实木材料：实木材料是最常用的木工材料之一。
它具有天然的木材纹理和颜色，可根据个人喜好选择不同种类的实木材料。
2. 面板材料：面板材料是由多层薄木板粘合而成的，供木工制作中使用。
常见的面板材料有刨花板、密度板和胶合板等。
3. 人工板材料：人工板材料是由木质纤维和合成树脂粘合而成的板材，例如中密度纤维板（MDF）和颗粒板（Particle board）。
它们具有一致的质量和较低的成本。
4. 装饰面材料：装饰面材料是用于木工制作中的表面装饰的材料，例如贴面板和木皮。
它们可以为木制产品提供独特的外观和纹理。
在选择木材材料时，需要考虑项目的用途、质量要求、预算和个人审美偏好等因素。
确保选择的材料符合项目需求，并且具有所需的强度和耐久性。
---以上是有关木工制作工具及材料选择的简要介绍。
通过合适的工具和材料选择，您可以更好地进行木工制作，并创造出优质的木工产品。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二、手工锯及其锯割
手工锯的锯割工艺，是传统家具 的制作加工的重要组成部分。 （一）锯齿与锯路 1 2
3
三、传统木工刨及其使用
家具制作的合缝，各种线形制作的大气和规矩与否， 都表现在木工刨子的制作和正确使用方面。手工刨种 类多，作用于木料的粗刨、细刨、净料、净光、起线、 刨槽、刨圆等方面的制作工艺。
3、角尺 木工用的角尺为90°和 45°直 角，古时人们把角尺(或叫方尺) 和圆规称作规矩。俗语有：“没 有规矩，不成方圆”。
90°
45°
4、墨斗
墨斗的原理是由墨线绕在活动的轮子上墨线经过墨斗 轮子缠绕后，端头的线拴在一个定针上。使用时，拉 住定针，在活动轮的转动下，抽出的墨线经过墨斗沾 墨，拉直墨线在木材上弹出需要加工的线。
木 工 工 作 台
钻孔机
带 锯 床
平刨机
木 工 车 床
练习：
1、下面有关木工工具描述中，正确的是( C ) A、常用木工工具有锯、刨、凿、斧、钻、锉等 B、木工刨子是用来对材料表面进行刨削，使其 光滑、平直的工具，最常用的是长刨 C、锯子有多种，粗齿锯用于锯割较厚的木材 D、木工画线工具有木工铅笔、画线规、画针、 墨斗等
1、刨刃的调整 2、推刨要点 3、刨的修理 （1）刨刃的研磨： （2）刨的维护：
木工工作台
板夹
条凳
多功能木工台
推刨
五、手工凿及其羊角锒头使用 手工凿是传统木工工艺中木结构结合的主要工具， 用于凿眼、挖空、剔槽、铲削的制作方面。
板凿
榫凿
羊角锒头
桌夹台虎钳
螺丝刀
扦钻 手摇钻
2、木工常用基本设备
2、钳工工具及设备 （1）钳工手工工具及量具
划 规
錾子
直 角 尺
錾子
什锦锉刀
手用丝锥
攻 丝 绞 手
攻丝操作
板 牙
板牙架
全 套 攻 套 丝 工 具
数显千分尺
数显卷尺
2、钳工常用基本设备
平口钳
砂轮机
钻 床
练习：
2、技术活动离不开工具。小明要进行木质多功能 文具盒的制作，下列不可能用到的工具是（ D ） A、锯 B、羊角锤 C、卷尺 D、錾子
木工基本工具及其使用
木工工具一般都有较锋利的刃口，使 用时一定要注意安全。最主要的是要 掌握好各种工具的正确使用姿势和方 法，例如锯割、刨削、斧劈时，都要 注意身体的位置和手、脚的姿势正确。 在操作木工机械时，尤其要严格遵守 安全操作规程。
木工刀具需要经常修磨，尤其是刨刀、 凿刀，要随时磨得锋利，才能在使用时既 省力，又保证质量。木工用的锯也要经常 修整，要用锉刀将锯齿锉锋利，还要修整 “锯路”。锯路是锯齿向锯条左右两侧有 规律地倾斜而形成的。
（一）手工刨的组成 手工刨是传统古家具制作的一种常用工具，由刨刃 和刨床两部分构成。刨刃是金属锻制而成的，刨床是 木制的。
刨床
刀石
刨刃
细刀石 粗刀石
（二）手工刨的种类
轴刨又包括铁柄刨、圆底轴刨、双重轴刨、内圆刨、 外圆刨等。线刨又包括拆口刨、槽刨、凹线刨、圆 线刨、单线刨等多种。
1、中长刨：2、细长刨：3、粗短刨： 4、细短刨： （三）手工刨的使用
使用完毕应将工具整理、收拾好。长期 不使用时，应在工具的刃口上油，以防锈 蚀。
一、量具及其使用
1、钢卷尺 用于下料和度量部件， 携带方便，使用灵活。常 选用2m、 3m或5m的规 格。
2、钢直尺 一般用不锈钢制作，精度高 而且耐磨损。用于榫线、起 线、槽线等方面的划线。常 选用150—500mm的
3、下面有关钳工的描述不正确的是( C )
A、钳出圆心 C、整形锉用于锉削工件特殊表面 D、钳工分割板材、去除毛刺应使用扁錾
4、以下不属于金属材料的加工工艺的是（ A）。 A刨削 B画线 C锯割 D切削
