继电保护竞赛试题

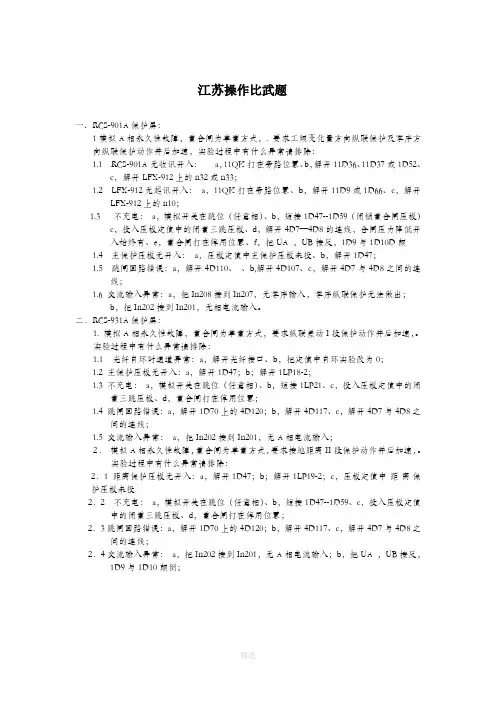

继电保护竞赛实操题目
.江苏操作比武题一．RCS-901A保护屏：1模拟A相永久性故障，重合闸为单重方式，. 要求工频变化量方向纵联保护及零序方向纵联保护动作并后加速，实验过程中有什么异常请排除：1.1 RCS-901A无收讯开入：a，11QK打在旁路位置、b，解开11D36、11D37或1D52、c，解开LFX-912上的n32或n33；1.2 LFX-912无起讯开入：a，11QK打在旁路位置、b，解开11D9或1D66、c，解开LFX-912上的n10；1.3 不充电：a，模拟开关在跳位（任意相）、b，短接1D47--1D59（闭锁重合闸压板）c，投入压板定值中的闭重三跳压板、d，解开4D7—4D8的连线，合闸压力降低开入始终有、e，重合闸打在停用位置、f，把UA ，UB接反，1D9与1D10D颠1.4 主保护压板无开入：a，压板定值中主保护压板未投、b，解开1D47；1.5 跳闸回路错误：a，解开4D110、、b,解开4D107、c，解开4D7与4D8之间的连线；1.6 交流输入异常：a，把In208接到In207，无零序输入，零序纵联保护无法做出；b，把In202接到In201，无相电流输入。
二．RCS-931A保护屏：1. 模拟A相永久性故障，重合闸为单重方式，要求纵联差动I段保护动作并后加速，。
实验过程中有什么异常请排除：1.1 光纤自环时通道异常：a，解开光纤接口、b，把定值中自环实验改为0；1.2 主保护压板无开入：a，解开1D47；b；解开1LP18-2；1.3 不充电：a，模拟开关在跳位（任意相）、b，短接1LP21、c，投入压板定值中的闭重三跳压板、d，重合闸打在停用位置；1.4 跳闸回路错误：a，解开1D70上的4D120；b，解开4D117、c，解开4D7与4D8之间的连线；1.5 交流输入异常：a，把In202接到In201，无A相电流输入；2 . 模拟A相永久性故障，重合闸为单重方式，要求接地距离II段保护动作并后加速，。
XXX继电保护专业技能竞赛试卷
XXX继电保护专业技能竞赛试卷1.对于变比、型号相同的电流互感器，无论是将其二次接成星型还是三角型，所允许的二次负荷都是相同的。
（√）2.对于不旋转的电气设备，其正序电抗X1与负序电抗X2是相等的。
但对于发电机而言，由于其d轴与q轴气隙不均匀，因此正序电抗X1与负序电抗X2是不相等的。
（√）3.如果系统中各元件的阻抗角都是80°，那么正方向短路时3U超前3I80°，反方向短路时，3U落后3I100°是错误的。
（×）4.微机保护每周波采样12点，则采样率为600Hz。
（√）5.当线路出现非全相运行时，零序保护可能会误动，因为虽然没有发生接地故障，但是电流仍然存在。
（×）6.在采用检无压、检同期重合闸的线路中，投检无压的一侧需要同时投检同期，否则会出现问题。
（×）7.在大接地电流系统中，单相接地故障电流大于三相短路电流的条件是：故障点零序综合阻抗小于正序综合阻抗，假设正序阻抗等于负序阻抗。
（√）8.在新安装的变压器中，当变压器充电时，应该停用变压器差动保护，而使用瓦斯保护。
待差动保护带负荷检测正确后，再将其投入运行。
（×）9.微机保护的程序存储器在12.5～21V电压下固化，而在5V电压下运行。
（√）10.在采用逐次逼近式原理的模数转换器（A/D）的数据采样系统中，有专门的低通滤波器，用于滤除输入信号中的高次分量，以满足采样定律。
而在使用电压—频率控制器（VFC）的数据采样系统中，由于采用某一段时间内的脉冲个数来进行采样，因此不需要再加入其他滤波器。
（√）11.当BC相发生金属性短路时，故障点（K点）的边界条件是：IKA=0，而UKB和UKC都等于0.（×）12.规程规定线路的电流III段保护在其线路末端保证2.0的灵敏度。
（√）13.在一次设备运行而停用部分保护进行工作时，应特别注意不经连接片的跳合闸线及与运行设备安全有关的连线。
继电保护竞赛培训题库
继电保护竞赛培训题库一、选择题：（共20题，每题1分，请将正确答案的代号填入括号内。
其中1~15题为供电类、发电类必答，16~20题为供电类必答，21~25为发电类必答）1、有两个正弦量，其瞬时值的表达方式分别为：u=100sin(ωt-10)v，。
i=5cos(ωt+10)a，可知（b）（a）电流滞后电压110°；（b）电流超前电压110°；（c）电压全面性电流20°；（d）电流全面性电压20°。
2、助增电流的存在，对距离继电器有什么影响（b）（a）并使距离继电器的测量阴抗增大，维护范围减小；（b）使距离继电器的测量阻抗增大，保护范围减小；(c)并使距离继电器的测量电阻减小，维护范围减小；（d）使距离继电器的测量阻抗减小，保护范围减小。
3、两只车壳同一二者，且变比相同、容量成正比的套管电流互感器，在二次绕组串联采用时（c）。
（a）容量和变比都增加一倍；（b）变比增加一倍，容量维持不变；（c）容量增加一倍，变比不变；（d）容量和变比都不变。
4、线路出现两二者短路故障时，短路点处正序电压与负序电压的关系为（c）。
（a）正序电压大于负序电压；（b）正序电压小于负序电压；（c）正序电压等同于负序电压；（d）不一定。
5、220kv三卷自耦变压器，低压侧断开运行，其微机型分相纵差保护只差接高、中两侧，当差动ta采用y，y联接时，为确保该保护正确动作（d）（a）不须要再实行其他措施；（b）由软件在高压侧移二者；（c）由软件在中压侧移相；（d）由软件在高、中压两侧同时移相。
6、在平行双回线之一出现故障，一侧断路器停水后，另一回线必须出现功率好像方向，恰当的观点就是（d）。
（a）零序功率不会倒方向；（b）负序功率不会倒方向；（c）只有正序功率可以出现好像方向；（d）零序、负序、正序以及总功率均有发生倒方向的可能。
7、在大中剧电流系统中，其线路出现单相接地，以下恰当的观点就是（b）。
继电保护人员技术竞赛试卷
继电保护人员技术竞赛试卷姓名：单位：现岗位：分数一、填空题（20分，每空0.5分）：1、电力系统振荡时，保护和保护将会误动作，原理上不受振荡影响的保护有保护和保护。
2、接地故障时，零序电流与零序电压的相位关系只与变电所和有关支路的有关，与故障点有无过渡电阻无关。
3、短路时母线上正序电压下降得最厉害，短路次之，短路又次之，短路时正序电压下降最少。
4、由电源算起，愈靠近故障点的继电保护装置的故障启动值愈，动作时间愈。
并在上、下级之间留有适当的裕度。
5、现场工作至少应有人参加。
工作负责人必须由经领导批准的专业人员担任。
工作负责人对、、负全部责任。
外单位参加工作的人员不得担任工作负责人。
6、在一次设备运行而停用部分保护进行工作时，应特别注意断开线和的连线。
7、跳闸压板的开口端应装在方，接到断路器的回路。
8、集成电路型、微机型保护装置的电流、电压和信号接点引入线应采用屏蔽电缆，屏蔽层应在与两端接地。
9、交、直流回路都是独立系统。
直流回路是系统而交流回路是系统，交、直流回路不能共用一条电缆。
10、跳、合闸线圈的电压降均不得小于电源电压的 %。
11、几台电流互感器的二次电流回路并联后接到保护装置的差动电流或电流回路中，所有的二次电流回路必须且只能在一点接地。
12、集成电路型、微机型保护装置只能以或输出。
13、只能用的方法，即除由电流及电压端子通入与故障情况相符的模拟故障量外，保护装置处于与投入运行完全相同的状态下，检查保护回路及整定值的正确性。
14、经控制室零相小母线（N600）联通的几组电压互感器二次回路的中性线，需要在室内小母线上连在一起的，则只能允许在电压互感器二次回路上一点接地（在控制室将N600一点接地），以防止将引入继电保护回路中，从而避免因此可能引起保护的不正确动作。
15、高频收发讯的电缆要用电缆，高频电缆要接地，并和高频电缆平行敷设截面积不小于的两根铜导线，且可靠接地。
16、所有微机保护的直流电源引线进入保护屏要先经，在屏上的导线要远离和高频电缆。
继电保护竞赛题
一、填空题（20题，每空0.5分，每题1分，共20分）1、在一次设备运行而部分保护进行工作时，应特别注意断开不经连接片的跳合闸线和与运行设备安全有关的连线。
2、微机变压器保护装置所用的电流互感器宜采用星形接线，其相位补偿和电流补偿系数均由软件实现。
3、带方向性的保护和差动保护新投入运行时，或变动一次设备、改动交流二次回路后，均应用负荷电流和工作电压来检验其电流电压回路接线的正确性。
4、集成电路型、微机型保护装置的电流、电压引入线应采用屏蔽电缆，同时电缆的屏蔽层应在开关场和控制室可靠接地。
5、保护用的电流互感器安装位置的选择，既要考虑消除保护死区，也要尽可能消除电流互感器本身故障所产生的后果。
6、保护装置进行整组试验时，不宜用将继电器接点短接的办法进行。
传动或整组试验后不得再在二次回路上进行任何工作，否则应作相应的试验。
7、110kV主变高压侧复压过流保护和零序过流保护最末段要求取消方向；主变零序电流保护应不经零序电压闭锁。
8、根据N-1的电网稳定要求，合理的电网结构中，任一元件无故障断开，应能保持电力系统的稳定运行。
9、电流互感器本身造成的测量误差是由于有励磁电流存在，其角度误差是由于励磁支路呈现为感性使电流有不同相位，造成角度误差。
10、高压电网继电保护的运行整定，是以保证电网__全局的安全稳定运行为根本目标的。
11、由变压器、高压电抗器瓦斯保护启动的中间继电器应采用__较大启动功率的中间继电器，可不要求快速动作，以防止直流正极接地时可能导致的误动作。
12、向交流二次电压回路通电时，必须可靠断开至电压互感器二次侧的回路，防止反充电。
13、变压器短路故障的后备保护，主要是作为相邻元件及变压器内部故障的后备保护。
14、故障点综合零序阻抗大于正序阻抗时，_三相短路电流值居于各类短路电流之首；反之为__单相___短路电流值居首。
15、反向二极管并在中间继电器线圈上，作消弧回路时必须串入电阻。
反向二极管的反向击穿电压不宜低于__1000伏；当直流电源电压为110~220伏时，选取电阻值为250~300欧姆较合适。
继电保护竞赛题
继电保护竞赛题一、填空题：1、当电流互感器10％误差超过时，可用两组同变比的互感器绕组串联的方法，以提高电流互感器的带负载能力。
2、现场运行人员应定期对微机继电保护装置进行采样值和时钟校对，检查周期不得超过一个月。
3、电力系统振荡时，任何一点的电流与电压之间的相位角都随功角δ的变化而变化，而短路时，电流与电压之间的角度是基本不变的。
4、对于110千伏线路，考虑到在可能的高阻接地故障情况下的动作灵敏度要求，其最末一段零序电流保护的电流一次整定值一般不应大于300A 。
5、220KV双母线运行方式下，当任一组母线故障，母线差动保护动作而母联开关拒动时，母差保护无法切除故障，这时需由母联失灵保护或后备保护来切除非故障母线。
6、对于距离保护后备段，为了防止距离保护超越，应取常见运行方式下的助增系数进行计算。
7、母线充电保护在母线、线路充电时，时间改为0.5 秒；在冲击主变时，时间改为0.3 秒；当充电良好后进行带负荷测向量前应及时将时间改为0.5 秒。
8、当阻抗Z=600Ω时，功率电平PM与电压电平PU数值相等。
9、对于零序电流保护后备段，为了防止零序电流保护越级，应取常见运行方式下的分支系数进行计算。
10、在高压端与地短路情况下，电容式电压互感器的二次电压峰值应在额定频率的一个周波内衰减到低于短路前峰值的10%，称为电容式电压互感器的暂态响应。
11、电力设备和线路短路故障的保护应有主保护和后备保护，必要时可再增设辅助保护保护。
12、断路器最低跳闸电压及最低合闸电压，其值不低于额定电压，且不大于额定电压。
13、某高压线路保护总动作时间0.08s，重合闸时间1s，断路器动作时间0.06s，则故障切除时间为0.14s 。
14、按照重合闸作用于断路器的方式，可以分为单相、三相和综合。
15、某电流互感器准确级为5P30，表示在30倍一次额定电流的情况下，误差不超过5％。
16、正常运行时，阻抗继电器感受的阻抗为通过被保护线路负荷的阻抗。
电力公司继电保护竞赛试题
电力公司继电保护竞赛试题说明：答案写在试题答卷上，写在试卷上的答案无效。
一、填空题（在下列各题的空格内填入恰当的内容，共23分，每空0.5分）：1.测量保护交流回路对地绝缘电阻时，应使用V摇表，绝缘电阻阻值应大于欧姆。
2.湖北电网对跳闸出口继电器的起动电压的要求为直流额定电压的（继电器所串电阻宜串在电源的）。
3.在继电保护二次回路中，按机械强度要求，控制电缆或绝缘导线的芯线最小截面为：强电控制回路，不应小于；弱电控制回路，不应小于。
4.线路高频保护投入运行时，为保证保护可靠工作，湖北电网要求保护的灵敏起始电平为________dBm，收信电平在dBm范围，通道异常告警电平整定为（比实际收到功率电平低）dBm。
5.防止跳跃继电器的电流线圈应接在和之间。
6.事故调查程序：（1），（2），（3），（4），（5），（6）。
7.电压互感器二次回路通电试验时，为防止二次侧向一次侧反充电，应________________________________，还应_________________________________________。
8.根据《继电保护和电网安全自动装置现场工作保安规定》，在现场要带电工作时，必须站在上，带，使用带的工具（其外露导电部分不得过长，否则应包扎绝缘带），以保护人身安全。
同时将邻近的带电部分和导体用隔离，防止造成短路或接地。
9.在运行中的二次回路上工作时，必须由一人，另一人。
由技术经验水平较高者担任。
10.继电保护装置试验所用仪表的精度应为______级。
11.主要为了防止误动，母差保护采用了电压闭锁元件。
12.WXB/H-11装置跳闸出口采用了“三取二”闭锁，任一种保护压板退出后其______元件不应退出，只是封锁其__________逻辑。
13.定期检验分为三种：、、。
14.“相-地”制电力线载波高频通道由输电线路、_______________、_______________、_______________、高频电缆、保护间隙、接地刀闸、高频收发信机组成。
继电保护专业技能竞赛选拔考试试题汇总附答案六套题
继电保护专业技能竞赛选拔考试试题汇总附答案六套题A、工作班成员B、运行人员C、工作负责人继电保护专业规程考试试卷(A卷)4、现场工作至少应有________参加。
班组: 姓名:A、2人B、适当的人C、两个监护人题号一二三四总分5、现场工作，工作负责人必须经由领导批准的________担任。
分数A、电气人员B、专业人员C、运行设备专责人一、填空题(共20分，每空1分)6、在带电的电流互感器二次回路上工作，严禁将________断开。
1、现场工作至少应有_______参加。
工作负责人必须经由领导批准的专业A、回路的永久接地点B、一次设备C、仪器的接地点人员担任。
工作负责人对工作前的________，现场工作的________、质量、7、在带电的电流互感器二次回路上工作，应采取________的措施。
进度和________________负全部责任。
A、严禁将电流互感器二次侧短路; 2、在现场工作过程中，凡遇到________(如直流系统接地等)或B、严禁将电流互感器二次侧开路; ________________不论与本身工作是否有关，应________，________，待C、严防在电流互感器二次侧触电。
找出原因或确定与本工作无关后，方可继续工作。
8、在带电的电流互感器二次回路上工作，必须有_______监护，使用绝缘3、在进行试验接线前，应了解试验电源的________，配备适当的熔断器，工具，并站在绝缘垫上。
特别要防止总电源越级熔断，，试验用刀闸必须________，禁止从A、专人B、运行人员C、专责人 ____________直接取得试验电源。
在试验接线工作完毕后，必须经9、在带电的电压互感器二次回路上工作，应严格防止电压互感器二次侧___________，方可通电_______。
4、现场工作前，应了解工作地点___________的运行情况，本工作与A、开路B、短路C、向一次侧充电 ________有无直接联系(如________，________等)，与其它班组有无配10、在带电的电压互感器二次侧接临时负载，必须装有专用的_______。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
继电保护竞赛试题文件编码（008-TTIG-UTITD-GKBTT-PUUTI-WYTUI-8256）托电公司知识技能竞赛考试试题继电保护专业（笔试题）一、选择题（共15分，每题1分）1、相当于负序分量的高次谐波是( C )谐波。
(A)3n次；(B)3n＋1次；(C)3n－1次(其中n为正整数)；D.上述三种以外的。
2、自耦变压器中性点必须接地，这是为了避免当高压侧电网内发生单相接地故障时，( A )。
(A)中压侧出现过电压；(B)高压侧出现过电压；(C)高压侧、中压侧都出现过电压；(D)以上三种情况以外的。
3、某输电线路，当发生BC两相短路时(如不计负荷电流)，故障处的边界条件是( C )。
(A) I U U···＝＝＝A B C00；(B)U I I···＝＝＝A B C00；(C) I I I U U·····＝＝＝A B C B C0 ；(D) I I I···＝＝A B C0。
4、距离保护在运行中最主要优点是( B )。
(A)具有方向性；(B)具有时间阶梯特性；(C)具有快速性；(D)具有灵敏性。
5、对于Y，d11接线变压器下列表示法正确的是( B )。
(A) U U··°＝a Aj60e；(B)U U··°＝ab ABj30e；(C) U U··°＝ab ABj0e；(D) U U··°＝a Aj0e。
6、微机保护中电压、电流通道的零漂不能超过（B）(A)－～；(B)－～；(C)－～；(D)－～。
7、检查微机型保护回路及整定值的正确性( C )。
(A)可采用打印定值和键盘传动相结合的方法；(B)可采用检查VFC模数变换系统和键盘传动相结合的方法；(C)只能用从电流电压端子通入与故障情况相符的模拟量，使保护装置处于与投入运行完全相同状态的整组试验方法；(D)可采用打印定值和短接出口触点相结合的方法。
8、对于专用高频通道，在新投入运行及在通道中更换了(或增加了)个别加工设备后，所进行的传输衰耗试验的结果，应保证收发信机接收对端信号时的通道裕度不低于( C )，否则，不允许将保护投入运行。
(A)25dB；(B)；(C)；(D)9dB。
9、利用纵向零序电压构成的发电机匝间保护，为了提高其动作的可靠性，则应在保护的交流输入回路上( C )。
(A)加装2次谐波滤过器；(B)加装5次谐波滤过器；(C)加装3次谐波滤过器；(D)加装高次谐波滤过器。
10、来自电压互感器二次侧的4根开关场引入线(U a、U b、U c、U n)和电压互感器三次侧的2根开关场引入线(开口三角的U L、U n)中的2个零相电缆U n，( B )。
(A)在开关场并接后，合成1根引至控制室接地；(B)必须分别引至控制室，并在控制室接地；(C)三次侧的U n 在开关场接地后引入控制室N600，二次侧的U n单独引入控制室N600并接地；(D)在开关场并接接地后，合成1根后再引至控制室接地。
11、做距离保护整定变压器变比试验时，加于阻抗元件电压回路上的电压值为( B )。
(A)相间距离保护100V，接地距离保护100V；(B)相间距离保护100V，接地距离保护60V；(C)相间距离保护60V，接地距离保护100V；(D)相间距离保护60V，接地距离保护60V。
12、继电保护要求，电流互感器的一次电流等于最大短路电流时，其变比误差不大于( C )。
(A)5%；(B)8%；(C)10%；(D)3%。
13、对于集成电路型、微机型保护，为增强其抗干扰能力应采取的方法是( C )。
(A)交流电源来线必须经抗干扰处理，直流电源来线可不经抗干扰处理；(B)直流电源来线必须经抗干扰处理，交流电源来线可不经抗干扰处理；(C)交流及直流电源来线均必须经抗干扰处理；(D)交流及直流电源来线均可不经抗干扰处理。
14、对剩磁有控制的电流互感器有（ A ）A. PR级、TPY和TPZ级电流互感器；B. P级和TPS级电流互感器；C. TPS级和TPX级电流互感器；15、形成发电机过励磁的原因可能是（ C ）。
A. 发电机出口短路，强行励磁动作，励磁电流增加；B. 汽轮发电机在启动低速预热过程中，由于转速过低产生过励磁；C. 发电机甩负荷，但因自动励磁调节器退出或失灵，或在发电机启动低速预热转子时，误加励磁等。
二、填空题（共15分，每空分）1、自动重合闸的起动方式有保护起动和断路器位置不对应起动两种方式。
2、所谓对称三相负载就是三相负载__ 阻抗相等，且阻抗角相等。
3、母线电流差动保护采用电压闭锁元件主要是为了防止由于误碰出口继电器及误试验而造成母线电流差动保护误动。
4、变压器短路故障的后备保护，主要是作为相邻元件及变压器内部故障的后备保护。
5、为防止失磁保护误动，应在外部短路、系统振荡、电压回路断线等情况下闭锁。
闭锁元件采用转子电压。
6、在同期回路中，为消除不同电压等级之间的相位差，常采用转角变压器来调整同期电压的相位。
7、继电保护直流系统运行中的电压纹波系数应不大于 2% ，最低电压不低于额定电压的 85% ，最高电压不高于额定电压的 110% 。
8、变压器瓦斯保护装置，每年进行一次部分检验，每年进行一次全部检验。
（答：3~5）9、用兆欧表测量绝缘电阻，兆欧表摇动的快慢对测量结果影响。
转速一般应为每分钟。
（答：有 120）10、安装于同一面屏上由不同端子对供电的两套保护装置的直流逻辑回路之间不允许有任何的联系，如有需要，必须经输出。
答：电空触点11、保护用10P20电流互感器，是指互感器通过短路电流为 20倍额定电流时，变比误差不超过10% 。
12、助增电流一般使测量阻抗增大，汲出电流一般使测量阻抗减小。
13、1个半断路器接线的母线，每组母线宜装设两套母线保护，且该母线保护不应装设电压闭锁元件。
14、按照部颁反措要点的要求，保护跳闸连接片，开口端应装在________方，接到断路器的________ 线圈回路。
（上，跳闸）15、某开关距离保护Ⅰ段二次定值整定1欧，由于开关电流互感器由原来的600/5改为750/5,其距离保护Ⅰ段二次定值应整定为_______________欧。
欧) 16、断路器最低跳闸电压及最低合闸电压，其值不低于 30% 额定电压，且不大于 65% 额定电压。
17、电压互感器的二次回路和三次回路必须（分开）三、判断题（共15分，每题1分）1、在大接地电流系统中，变压器中性点接地的数量和变压器在系统中的位置，是经综合考虑变压器的绝缘水平、降低接地短路电流、保证继电保护可靠动作等要求而决定的。
( ) 答案：√2、距离保护安装处分支与短路点所在分支连接处还有其他分支电源时，流经故障线路的电流，大于流过保护安装处的电流，其增加部分称之为汲出电流。
( ) 答案：×3、在220kV双母线运行方式下，当任一母线故障，母线差动保护动作而母联断路器拒动时，母差保护将无法切除故障，这时需由断路器失灵保护或对侧线路保护来切除故障母线。
( ) 答案：√4、断路器失灵保护，是近后备保护中防止断路器拒动的一项有效措施，只有当远后备保护不能满足灵敏度要求时，才考虑装设断路器失灵保护。
( )答案：√5、相差高频保护中，两侧高频信号重叠角的存在，减少了脉冲间隔，从而提高了保护灵敏度，降低了在外部短路时的可靠性。
( ) 答案：×6、在高频闭锁距离保护中，为了防止外部故障切除后系统振荡时，靠近故障侧的距离元件误停信，而导致保护装置误动作，所以距离元件停信必须经振荡闭锁装置控制。
( ) 答案：√7、静止元件(线路和变压器)的负序和正序阻抗是相等的，零序阻抗则不同于正序或负序阻抗；旋转元件(如发电机和电动机)的正序、负序和零序阻抗三者互不相等。
( ) 答案:√8、发信机主要由调制电路、振荡电路、放大电路、高频滤波电路等构成。
( )答案:√9、全阻抗继电器的动作特性反映在阻抗平面上的阻抗圆的半径，它代表的全阻抗继电器的整定阻抗。
( ) 答案:√10、控制熔断器的额定电流应为最大负荷电流的2倍。
( ) 答案:×11、当电压互感器二次星形侧发生相间短路时，在熔丝或自动开关未断开以前，电压回路断相闭锁装置不动作。
( ) 答案:√12、母线充电保护只是在对母线充电时才投入使用，充电完毕后要退出。
( )答案:√13、在自耦变压器高压侧接地短路时，中性点零序电流的大小和相位，将随着中压侧系统零序阻抗的变化而改变。
因此，自耦变压器的零序电流保护不能装于中性点，而应分别装在高、中压侧。
( ) 答案:√14、电力系统频率变化对阻抗元件动作行为的影响，主要是因为阻抗元件采用电感、电容元件作记忆回路。
（√）15、发电机变压器组的过激磁保护应装在机端，当发电机与变压器的过激磁特性相近时，该保护的整定值应按额定电压较低的设备(发电机或变压器)的磁密来整定，这样对两者均有保护作用。
（√）四、简答题（共25分，每题5分）1.简述三相变压器空载合闸时励磁涌流的大小及波形特征与哪些因素有关答：三相变压器空载合闸的励磁涌流大小和波形与下列因素有关：1）系统电压大小和合闸出相角；2）系统等值电抗大小；3）铁芯剩磁、铁芯结构；4）铁芯材质（饱和特性、磁滞环）；5）合闸在高压或低压侧。
2.《反措要点》中关于保护整组试验有什么要求答：1）只能用整组试验的办法，即在保护装置处于投入运行完全相同的前提下，由保护屏的电流及电压端子通入与故障情况相符的模拟量，检查保护回路及整定值的正确性。
2）不允许用卡继电器接点、短接回路或类似人为手段做保护的整组试验。
3.电压互感器开口三角侧断线和短路，将有什么危害答：断线和短路，将会使这些接入开口三角电压的保护在接地故障中拒动，用于绝缘监视的继电器不能正确反应一次接地问题；开口三角短路，还会使绕组在接地故障中过流而烧坏电压互感器。
4.高压厂用母线为什么装设低电压保护，保护分几段答：一般高压厂用母线都装设低电压保护，实际上这是高压电动机的低电压保护。
在电源电压短时间降低或者中断后的恢复过程中，为了保证重要电动机的自启动，通常要将一部分不重要的电动机利用低电压保护装置切除。
另外，对于某些负荷根据生产过程和技术安全等要求而不允许自启动的电动机，也要利用低电压保护将其切除。
低电压保护一般设置两段：第一段动作时间为，第二段动作时间为9s。
第一段动作电压一般整定为；第二段动作电压一般整定为。
5.哪些保护必须闭锁重合闸怎样闭锁答：一般母线保护和失灵保护等要闭锁重合闸。
