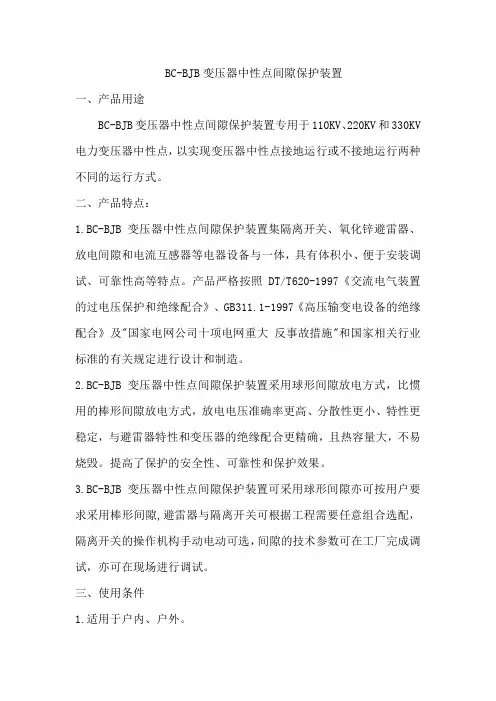

BC-BJB变压器中性点间隙保护装置一、产品用途BC-BJB变压器中性点间隙保护装置专用于110KV、220KV和330KV 电力变压器中性点，以实现变压器中性点接地运行或不接地运行两种不同的运行方式。
二、产品特点：1.BC-BJB 变压器中性点间隙保护装置集隔离开关、氧化锌避雷器、放电间隙和电流互感器等电器设备与一体，具有体积小、便于安装调试、可靠性高等特点。
产品严格按照 DT/T620-1997《交流电气装置的过电压保护和绝缘配合》、GB311.1-1997《高压输变电设备的绝缘配合》及"国家电网公司十项电网重大 反事故措施"和国家相关行业标准的有关规定进行设计和制造。
2.BC-BJB 变压器中性点间隙保护装置采用球形间隙放电方式，比惯用的棒形间隙放电方式，放电电压准确率更高、分散性更小、特性更稳定，与避雷器特性和变压器的绝缘配合更精确，且热容量大，不易烧毁。
提高了保护的安全性、可靠性和保护效果。
3.BC-BJB 变压器中性点间隙保护装置可采用球形间隙亦可按用户要求采用棒形间隙,避雷器与隔离开关可根据工程需要任意组合选配，隔离开关的操作机构手动电动可选，间隙的技术参数可在工厂完成调试，亦可在现场进行调试。
三、使用条件1.适用于户内、户外。
2.环境温度：不低于－40℃，不高于60℃；相对湿度：不大于95%（25℃）。
3.海拔高度不超过3000m，超出3000m可根据实际情况特制。
4.地震烈度7度及以下地区；最大风速不超过35m/s。
5.电网频率：58～62Hz（60Hz系统）、48～52Hz（50Hz系统）。
6. 安装场所的空气中不应含化学腐蚀气体和蒸气，无爆炸性尘埃。
ABB Unigear ZS1开关柜的优势介绍柜体结构UniGear-ZS1为ABB集团全球同步生产的产品，统一生产标准，采用最新的开关柜技术。
完全采用电场均匀设计和复合绝措施，使开关柜柜体结构紧凑合理，小型化。
abb箱式变压器 产品手册
abb箱式变压器产品手册引言概述：ABB箱式变压器是一种常见的电力设备，广泛应用于工业、商业和住宅领域。
本文将从五个方面详细阐述ABB箱式变压器的产品手册，包括产品概述、技术参数、安装与操作、维护与保养以及应用领域。
通过本文的阐述，读者将能够全面了解ABB箱式变压器的特点和使用方法。
正文内容：1. 产品概述1.1 变压器的定义：ABB箱式变压器是一种电力设备，用于将高电压转换为低电压或将低电压转换为高电压。
1.2 产品特点：ABB箱式变压器采用先进的技术和高质量的材料制造，具有高效、可靠、安全、节能等特点。
1.3 产品类型：ABB箱式变压器根据功率和用途的不同，分为多种类型，如配电变压器、干式变压器、油浸变压器等。
2. 技术参数2.1 输入电压范围：ABB箱式变压器适用于不同的输入电压范围，如220V、380V、440V等。
2.2 输出电压范围：ABB箱式变压器能够提供不同的输出电压范围，如110V、220V、380V等。
2.3 额定功率：ABB箱式变压器的额定功率根据需求可以选择不同的规格，如10kVA、50kVA、100kVA等。
2.4 频率：ABB箱式变压器的频率一般为50Hz或60Hz。
2.5 绝缘等级：ABB箱式变压器的绝缘等级通常为H级或F级。
3. 安装与操作3.1 安装要求：ABB箱式变压器应安装在通风良好、防尘、防潮的地方，并保持一定的安全距离。
3.2 接线方法：ABB箱式变压器的接线方法应符合相关的电气安全规范，确保接线正确可靠。
3.3 操作注意事项：在操作ABB箱式变压器时，应注意防止超载、过热和短路等情况的发生，确保设备的安全运行。
4. 维护与保养4.1 定期检查：定期检查ABB箱式变压器的外观、接线和绝缘状况，确保设备正常运行。
4.2 清洁保养：定期清洁ABB箱式变压器的表面和散热器，保持设备的散热效果良好。
4.3 维修与更换：当ABB箱式变压器出现故障或老化时，应及时进行维修或更换，确保设备的正常运行。
全密封变压器

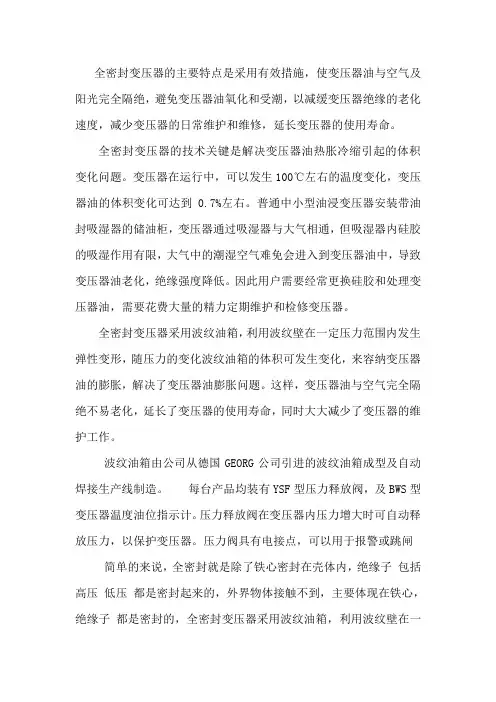

全密封变压器的主要特点是采用有效措施，使变压器油与空气及阳光完全隔绝，避免变压器油氧化和受潮，以减缓变压器绝缘的老化速度，减少变压器的日常维护和维修，延长变压器的使用寿命。
全密封变压器的技术关键是解决变压器油热胀冷缩引起的体积变化问题。
变压器在运行中，可以发生100℃左右的温度变化，变压器油的体积变化可达到0.7%左右。
普通中小型油浸变压器安装带油封吸湿器的储油柜，变压器通过吸湿器与大气相通，但吸湿器内硅胶的吸湿作用有限，大气中的潮湿空气难免会进入到变压器油中，导致变压器油老化，绝缘强度降低。
因此用户需要经常更换硅胶和处理变压器油，需要花费大量的精力定期维护和检修变压器。
全密封变压器采用波纹油箱，利用波纹壁在一定压力范围内发生弹性变形，随压力的变化波纹油箱的体积可发生变化，来容纳变压器油的膨胀，解决了变压器油膨胀问题。
这样，变压器油与空气完全隔绝不易老化，延长了变压器的使用寿命，同时大大减少了变压器的维护工作。
波纹油箱由公司从德国GEORG公司引进的波纹油箱成型及自动焊接生产线制造。
每台产品均装有YSF型压力释放阀，及BWS型变压器温度油位指示计。
压力释放阀在变压器内压力增大时可自动释放压力，以保护变压器。
压力阀具有电接点，可以用于报警或跳闸简单的来说，全密封就是除了铁心密封在壳体内，绝缘子包括高压低压都是密封起来的，外界物体接触不到，主要体现在铁心，绝缘子都是密封的，全密封变压器采用波纹油箱，利用波纹壁在一定压力范围内发生弹性变形，随压力的变化波纹油箱的体积可发生变化，来容纳变压器油的膨胀，解决了变压器油膨胀问题。
这样，变压器油与空气完全隔绝不易老化，延长了变压器的使用寿命，同时大大减少了变压器的维护工作。
1.变压器油：采用波纹油箱，全密封结构，无储油柜,波纹板壁具有散热和胀缩两种功能，波纹板壁随着温度的变化，负荷量的大小，油箱内变压器油温的高低而自动胀缩，波纹板壁的胀缩能力大于一万次，保证变压器油与空气完全隔离，在变压器寿命期内不用维护。
油浸式变压器工艺流程
油浸式变压器工艺流程
《油浸式变压器工艺流程》
油浸式变压器是一种常见的电力设备，用于将高压电能转换为低压电能，以满足不同电器设备的需求。
它通常被应用于电力输配电系统中，是电力系统中不可或缺的一部分。
油浸式变压器的制造工艺流程十分复杂，需要经过多个步骤来完成。
首先，制造油浸式变压器的首要材料是硅钢片和铜线。
硅钢片主要用于制造变压器的铁芯，铜线则用于绕制变压器的线圈。
在制造开始之前，需要对原材料进行检查，确保其质量符合要求。
其次，制造工艺流程的第一步是制作变压器的铁芯。
这一步需要将硅钢片按照设计要求进行切割和堆叠，然后进行焊接和热处理，最终得到铁芯的成型。
接下来，是制造变压器线圈的步骤。
这一步需要将铜线按照设计要求进行绕制，并进行绝缘处理，确保线圈的质量和性能。
在铁芯和线圈制作完成后，需要进行变压器的组装工艺。
这一步需要将铁芯和线圈组合在一起，并进行绝缘处理和密封处理，确保变压器内部不会受到外界影响，并且能够正常运行。
最后，是变压器的油浸工艺。
这一步需要将变压器浸入绝缘油中，使其完全充满绝缘油，并且确保变压器内部的所有部件都与绝缘油接触，以提高其绝缘性能和散热性能。
通过以上几个步骤，油浸式变压器的制造工艺流程就完成了。
制造出的油浸式变压器能够稳定可靠地运行，为电力系统的正常运行提供了保障。
油浸式变压器的技术参数、用途等描述

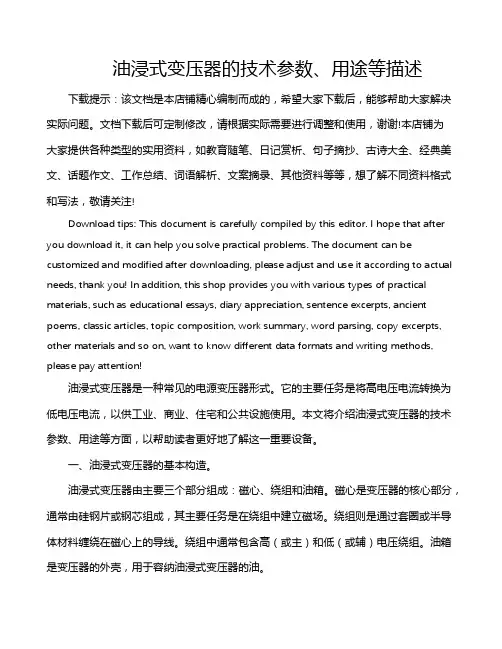

油浸式变压器的技术参数、用途等描述下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!油浸式变压器是一种常见的电源变压器形式。
ABB油浸式变压器技术参数
Specification of ABB Oil Immersed Transformer
三相全密封式油浸自冷式变压器和油浸式电力变压器，能适用于室内或室外安装，绝缘等级为A级。
Both3-phaseHermetically Sealed OilImmersedDistribution Transformer and Oil Immersed Power Transformer are suitable for outdoor and indoorinstallation,insulationclass A.
Load types for the transformer(①regular distribution/
②start up of big engine/③others)
若是大电机直接起动请提供相关技术信息Please provide the related information if using big engine
①普通配电
变压器安装位置和运输通道对尺寸和重量有无特殊要求
If any special requirements of the size or weight for location and transportation passage
是/否
Yes/No
否
是否已提供变压器技术文件和参考外形图If the technical documents and the outline drawings of the transformer has been provided
Dyn11
空载损耗No Load Loss
kW
2.28
负载损耗Load Loss At 75℃
油浸式变压器特点有哪些
相关阅读：常见变压器原理
0c63f9e 易博
3、线圈和铁心采用真空干燥，变压器油采用 真空滤油和注油的工艺，使变压器内部的潮气降至 最低。
4、油箱采用波纹片，它具有呼吸功能来补偿 因温度变化而引起油的体积变化，所以该产品没有
储油柜，显然降低了变压器的高度。
5、由于波纹片取代了储油柜，使变压器油与 外界隔离，这样就有效地防止了氧气、水份的进入 而导致绝缘性能的下降。
般发电厂用于带动带自身负载（比如磨煤机，引风 机，送风机、循环水泵等）的厂用
二、特点
油浸式变压器采用全充油的密封型。波纹油箱
0c63f9e 易博
壳体以自身弹性适应油的膨胀是永久性密封的油 箱，油浸式变压器已被广泛地应用在各配电设备 中。
油浸式变压器特点有哪些
油浸式变压器，最为电力变压器的一种，在电 力行业应用广泛，既可起到调流稳压、又可以起到 保护的作用。那么这类变压器还应有哪些特点呢， 相比其他干式变压器有着哪些不同之处。这里跟大
家一一介绍。
一、油浸式变压器定义
依靠油作冷却介质，如油浸自冷，油浸风冷， 油浸水冷及强迫油循环等。一般升压站的主变都是 油浸式的，变比 20KV/500KV，或 20KV/220KV，一
1、油浸式变压器低压绕组除小容量采用铜导 线以外，一般都采用铜箔绕抽的圆筒式结构；高压
绕组采用多层圆筒式结构，使之绕组的安匝分布平 衡，漏磁小，机械强度高，抗短路能力强。
2、铁心和绕组各自采用了紧固措施，器身高、 低压引线等紧固部分都带自锁防松螺母，采用了不 吊心结构，能承受运输的颠震。
0c63f9e 易博
6、根据以上五点性能，保证了油浸式变压器
0c63f9e 易博
在正常运行内不需要换油，大大降低了变压器的维 护成本，同时延长了变压器的使用寿命。
油浸式变压器
油浸式变压器
是一种广泛应用于电力输配电系统中的主要设备之一。
它的主要功能是将高电压的电流通过变压器转换为低电压的电流，从而实现电能的输送和分配。
这种变压器因其成熟的技术和可靠的性能而被广泛应用，并且在今天的电力行业中仍然占据着重要的地位。
的原理相对简单，它主要由两个部分组成：铁芯和线圈。
铁芯是用高级硅钢片制成的，它承担着产生和传递磁通的任务。
而线圈则是双绕组的结构，由导线和绝缘材料组成。
其中，主绕组是用于产生高电压的电流，而副绕组则是用于产生低电压的电流。
为了使能持续稳定地工作，内部需要注入一定量的绝缘油。
这种油具有优良的绝缘性能，可以减少电弧和电晕的产生，并且可以有效地降低温度。
同时，这种油还可以起到冷却的作用，保证变压器在高负载的情况下依然能够正常工作。
除了绝缘油以外，还有很多细节和设计上的考虑。
例如，变压器的外罩必须具有防火和防爆的性能，以确保设备在潮湿、灰尘和火灾等环境下依然能够安全地工作。
同时，变压器内部还需要采用一个复杂的散热系统，以确保油温不会超过设定的范围。
虽然已经成为了电力输配电系统中不可或缺的设备，但是在使用过程中仍然需要注意一些问题和风险。
例如，变压器在运行过程中可能会产生磁异常、油温升高等问题，这些问题需要通过定期检查和维护来解决。
此外，变压器还存在漏油、泄漏等安全隐患，这也需要注意和加以防范。
总的来说，是一种非常成熟和可靠的设备，它已经为电力输配电系统提供了长期稳定的支持。
在今后的发展中，随着技术的进步和应用范围的扩大，人们也将会进一步探索和发展这种变压器的潜力和应用价值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ABB 全密封油浸式变压器材料、工艺及技术特点
一、主要材料、设计工艺及设备：
1.0 钢铁芯采用新日铁(日本)矽钢片：具有优质冷轧晶粒取向；
铁芯叠片为12片六级递进式(此结构为ABB油变生产特有)、
45 全斜接缝、两级梯形椭圆形截面铁轭；
矽钢片加工采用：德国海德里西乔格线- 铁芯剪切设备；
波纹油箱材料为上海宝钢生产的冷卷板；
1.1 低压铜箔低压用LKM铜箔(德国)，高压用漆包(或纸包)扁线;
1.2 绝缘材料层间绝缘用进口DDP双面上胶绝缘纸;
线圈采用不浸柒工艺，不破坏线圈的绝缘，散热性能
好，绝缘寿命保持长久。
1.3 直挠式结构采用瑞士的Tubloy AG - 低压铜箔绕线机、德国B&R Wickelsysteme
GmbH & Co.KG - 高压绕线机绕制线圈，在绕制时，并可保
证恒定的预紧张力，使绕出的线圈有均匀的内应力；高
低压线圈直接绕在铁芯上(不用套装，没有套装间隙，线
圈不易变形，嚣音低)，并用玻璃纤维丝缠绕加强，提高
整个器身的动热稳定性；
1.4 夹件拉紧固定夹件和器身所用拉紧螺杆在线圈内侧(尽可能减少附加
损耗)；
1.5 紧固与引线连接所有紧固部分均采用自锁防松螺母；所有引线连接不
能用风焊，只能用冷压焊；变压器运到现场后不用吊芯
检查；
1.6生产传输、烘干去湿采用瑞典Swisslog Digitron AB - 传送带及烘房，效率高，精确可
靠；
1.7 真空罐注油采用瑞士Micafil公司- 真空及注油设备，在真空罐中注油工
艺，完全去除变压器中的潮气，是防止变压器油在运行
过程中过早老化的可靠保证；
1.8 密封采用进口半液状硅胶做为密封材料，耐热至200℃不
老化密封性好，无需更换；
1.9 箱体表面变压器箱体(包括玻纹油箱)经喷砂处理，静电粉末喷涂
(材料：树脂干粉)，保证表面长时间不变色，不脱落；
1.10 检测采用美国ABB Power T&D Co. Inc., USA - 全自动检测设备对
产品进行严格地出厂试验及检查；
1.11外形：结构紧密，体积小，重量轻，外形美观；
二、主要技术特点
上海ABB变压器有限公司生产的S9~11-M型全密封油浸式配电变压器
是引进ABB挪威国民变压器厂的设计、工艺技术制造的。
ABB公司在全密
封式油浸配电变压器所追求的是精品免维护的理念，真正做到：全密封、不
漏油、免维护；免维护 更低损耗是一种相互促进的完美结合，它带来显而
易见的好处：长久的使用寿命，同时实现绿色环保，节能降噪。
其技术特点
概述如下：
1）结构及绝缘处理方面：
1.1高压线圈采用纸包扁线或漆包线，层绕圆筒式结构；这样使纵向电容大，
承受雷电冲击能力强。
1.2器身采用不浸漆工艺而不破坏绝缘性能；散热性能更好；
1.3真空罐注油：彻底清除变压器油中的水份，保证了变压器长期运行寿命。
2) 抗突发短路能力强
2.1变压器器身的低压线圈采用进口无毛刺铜箔绕制，无螺旋电磁场，绕组端部漏抗小。
ABB的技术分析及实践表明：圆筒式高压线圈和铜箔式低压线圈配合，这是一种最佳的搭配结构，其轴向短路力仅为传统结构的1/5；
2.2直绕式工艺：变压器器身的高、低压线圈和铁心采用直接绕制工艺，使其成一紧密刚体结构，无套装间隙，与同类产品相比具有更强的抗短路能力；
3) 变压器波纹油箱的表面处理
变压器散热片采用我公司全密封波纹油箱制造技术生产，金属表面首先经5道表面预处理工序，然后再进行静电粉未喷涂和固化处理。
在其中的喷丸工艺中，采用目前最先进的限流式喷枪，它可以有效地防止法拉第效应的产生，同时配以先进的操作工艺，能极大地改善边角处的涂层质量。
而采用的粉未是一种耐腐蚀力极强的热固性树脂材料，由于它属于热固性、纯树脂型，因此固化后不会有裂纹产生，具有相当高的耐腐蚀性、耐磨性、抗冲击性和抗紫外线能力，所以它能适应各种恶劣环境的浸蚀。
此种表面处理方式既美观又耐用，与目前国际上对户外变压器的表面处理保持同一水平。
4) 密封处理
密封材料为半液体状的硅胶，当受热至200℃，材料仍不易老化，无需更换密封垫；无漏油，免维护。
5）所有连接处的紧固件均采用自锁螺母，变压器长途运输颠簸也无需吊芯检查。
6）有关“ABB全密封油浸式变压器与传统变压器的对比”可在产品样本：“ABB 全密封式配电变压器”中查到。
