暗装开关的面板形式及尺寸
2020年常见接线盒尺寸
精品课件！
精品课件！
（3）118系列是指开关插座产品的长度为118毫米，宽度为 78毫米。
以上所述均86系列、120系列为通用标准尺寸，其中86系列 为国度标准，但目前市场上产品尺寸大多有部分差距， 比如86系列尺寸跨越86毫米，达到88毫米甚至92毫米， 但万变不离其宗，其暗装底盒均为86毫米，明装底盒均 为77毫米。
明盒 接线盒 120型 体积120*115*38 安装孔距83MM
目前市场上墙壁开关、墙壁插座按尺寸划分规格，主要规 格有120系列、118系列、86系列等。
（1）120系列是指开关插座产品的长度为120毫米，宽度为 78毫米。
（2）86系列是指开关插座产品的长度为86毫米，宽度为86 毫米。
一．86接线盒 二．118接线盒 三．120接线盒
目录
品牌：FLKL/富兰克林 功能：暗装底盒 型号：FLKL001 尺寸：86mm*86mm, 螺丝间距60mm
一、86接线盒
型号：暗装118二位小底盒 尺寸：面板50mm*95mm
型号：118暗装三位中盒 尺寸：面板50mm*142mm
型号：118暗装底盒四位大盒 尺寸：面板50mm*180mm
二、118接线盒
120型底盒 明装底盒 120MM*60MM
三、120接线盒
名称：鸿雁四位暗装盒明装塑料接线盒 功能：四位、暗装盒、底盒明装塑料接线盒 深度：50公分 尺寸：184.4*60*0
名称：鸿雁四位方形暗装盒明装塑料接线盒 功能：四位方形、暗装盒、明装塑料接线盒 说明：可配M120系列开关插座模块面板使用 深度：50公分
常见接线盒尺寸
目前市场上墙壁开关、墙壁插座按尺寸划分规格，主要规 格有120系列、118系列、86系列等。
（1）120系列是指开关插座产品的长度为120毫米，宽度为 78毫米。
（2）86系列是指开关插座产品的长度为86毫米，宽度为86 毫米。
118系列产品底盒跟120系列产品底盒具有共通性，相互均 可通用。118系列产品和120产品系列安装方式为118系列 横放式安装、120系列竖立式安装。其他规格产品例如 146型，在市场上主要为别墅和联体大户型使用，市场面 不广。
118型和120型开关插座都是从国外引进的，也相应有了 国家标准。这两种型号的开关插座的底孔盒是一样的规 格，可以通用。
型号：118暗装底盒四位大盒 尺寸：面板50mm*180mm
二、118接线盒
120型底盒 明装底盒 120MM*60MM
三、120接线盒
名称：鸿雁四位暗装盒明装塑料接线盒 功能：四位、暗装盒、底盒明装塑料接线盒 深度：50公分 尺寸：184.4*60*50
名称：鸿雁四位方形暗装盒明装塑料接线盒 功能：四位方形、暗装盒、明装塑料接线盒 说明：可配M120系列开关插座模块面板使用 深度：50公分
接线盒尺寸
2012年5月11日
一．86接线盒 二．118接线盒 三．120接线盒
目录
品牌：FLKL/富兰克林 功能：暗装底盒 型号：FLKL001 尺寸：86mm*86mm, 螺丝间距60mm
一、86接线盒
型号：暗装118二位小底盒 尺寸：面板50mm*95mm
型号：118暗装三位中盒 尺寸：面板50mm*142mm
开关高度标准尺寸
开关高度标准尺寸一、开关高度标准开关高度是电气设备设计时需要考虑的因素之一。
现在有许多不同类型的开关，因此开关的高度也有很大的不同。
根据日常使用的需要，一般来说，开关的高度根据不同的类型有标准的尺寸。
如下：1、普通开关一般设计为40毫米，双位开关为65毫米，三位开关一般为70毫米。
2、摇动开关常规设计为50毫米，双位摇动开关为85毫米，三位摇动开关常规划分为90毫米。
3、脚踏开关一般为20毫米，双位脚踏开关为50毫米，三位脚踏开关为80毫米。
4、旋转开关一般为30毫米，双位旋转开关为60毫米，三位旋转开关为90毫米左右（由旋转底座决定）。
二、开关的安装要求1、在安装开关的时候，必须要保证开关与相关防护面的垂直度。
2、在安装过程中，需要严格控制螺丝件的长度，使螺丝头及垫圈能够充分和正常预压呈座定状态，以确保开关在设置时不会受到电流、振动或外界现象的影响。
3、靠近开关的任何固定件必须安装在开关以外，严禁在开关内部安装任何固定配件，从而避免造成电磁过载。
4、不要在安装开关时改变其结构，这有可能会引起开关失去功能。
三、开关维护保养1、定期检查开关的状况，确保其处于良好的状态；2、每次使用开关之前，都应该重新检查，确保其处于正常的运行状态；3、定期清洁开关中所有用到的接触副；4、定期检查螺钉，垫圈等部件，确保紧固程度满足安全标准；5、保证外界环境的整洁，避免对开关的精密部件损坏；6、严格执行开关的安装操作过程，确保安全运行。
以上就是关于开关高度标准尺寸的介绍，其安装要求和维护保养及使用会影响到开关的运行及维护时间，因此应该仔细研究，严格遵守。
正确安装开关，增加用电设备的安全性和可靠性，更能保证生产作业的正常进行。
118型有三种面板规格讲解学习
118型有三种面板规格86型开关：大家最常见的开关插座的外观是方的，她的外型尺寸86mm×86mm，这种开关常叫86型开关，86型为国际标准，很多发达国家都是装的86型，也是目前我国大多数地区工程和家装中最常用的开关。
西蒙86型开关118型开关：118型开关一般指的是横装的长条开关。
118型开关一般是自由组合式样的：在边框里面卡入不同的功能模块组合而成，在重庆、湖北、广西等地用的较多。
118型开关在电工的单子里一般分为小盒、中盒和大盒，长尺寸分别是118MM、154MM、195MM,宽度一般都是74MM，118型开关插座的优势就在于他的DIY风格！比较灵活，可以根据自己的需要和喜好调换颜色，拆装方便，风格自由。
比如博顿的铂丽118系列就是一个很好的代表！有三种颜色和不同边框，让您的个性得以充分展现！简单比较：86型的开关最多四开，但118的可以配到8开！不过8开的还是很少见有人用的，118的装下来数量上会少用很多，但86是国标，有他一定的道理，再说开关插座安装在家里，不只是执行他最基础的功能，当然基本功能要好才行，选择样式好的开关,还能起到一个装饰功能，能给您温馨的家增添不少色彩！对于电工来说118的开关装起更省力些，从长远安全，放心角度来讲，建议购买86型的开关。
120型开关：120型常见的模块以1/3为基础标准，即在一个竖装的标准120mm×74mm面板上，能安装下三个1/3标准模块。
模块按大小分为1/3、2/3、1位三种。
120型指面板的高度为120mm，可配套一个单元、二个单元或三个单元的功能件。
120型开关的外形尺寸有两种，一种为单连，74mm×120mm，可配置一个单元、二个单元或三个单元的功能件；一种为双连，120mm×120mm，可配置四个单元、五个单元或六个单元的功能件。
主要消费群体集中在浙江杭州、湖州和绍兴地区！对于重庆的消费者来说这种可以忽略！146型开关：宽是普通开关插座二倍，如有些四位开关、十孔插座等，面板尺寸一般为86mm×146mm或类似尺寸，安装孔中心距为120.6㎜，注意：长型暗盒才能安装。

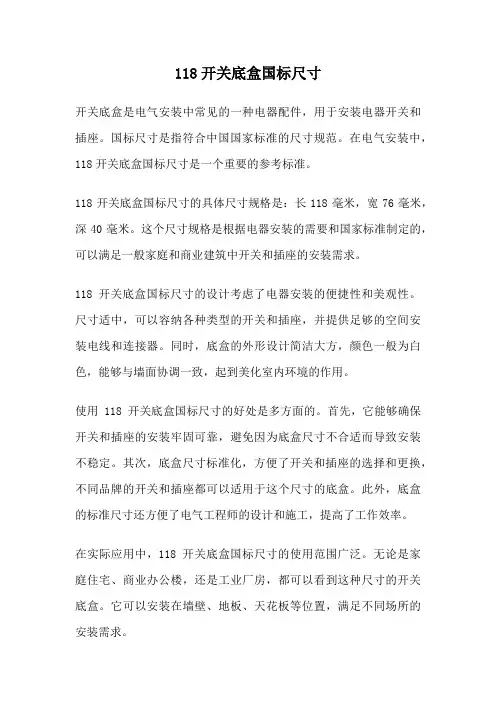

118开关底盒国标尺寸
118开关底盒国标尺寸开关底盒是电气安装中常见的一种电器配件，用于安装电器开关和插座。
国标尺寸是指符合中国国家标准的尺寸规范。
在电气安装中，118开关底盒国标尺寸是一个重要的参考标准。
118开关底盒国标尺寸的具体尺寸规格是：长118毫米，宽76毫米，深40毫米。
这个尺寸规格是根据电器安装的需要和国家标准制定的，可以满足一般家庭和商业建筑中开关和插座的安装需求。
118开关底盒国标尺寸的设计考虑了电器安装的便捷性和美观性。
尺寸适中，可以容纳各种类型的开关和插座，并提供足够的空间安装电线和连接器。
同时，底盒的外形设计简洁大方，颜色一般为白色，能够与墙面协调一致，起到美化室内环境的作用。
使用118开关底盒国标尺寸的好处是多方面的。
首先，它能够确保开关和插座的安装牢固可靠，避免因为底盒尺寸不合适而导致安装不稳定。
其次，底盒尺寸标准化，方便了开关和插座的选择和更换，不同品牌的开关和插座都可以适用于这个尺寸的底盒。
此外，底盒的标准尺寸还方便了电气工程师的设计和施工，提高了工作效率。
在实际应用中，118开关底盒国标尺寸的使用范围广泛。
无论是家庭住宅、商业办公楼，还是工业厂房，都可以看到这种尺寸的开关底盒。
它可以安装在墙壁、地板、天花板等位置，满足不同场所的安装需求。
除了118开关底盒国标尺寸，还有其他尺寸的开关底盒。
这些尺寸的底盒通常用于特殊的安装需求，如特大型开关、插座或者特殊材质的底盒。
但是在一般情况下，118开关底盒国标尺寸已经能够满足大部分的安装需求。
118开关底盒国标尺寸是电气安装中常用的标准尺寸。
它的合理设计和规范使用，能够确保开关和插座的安装质量和美观度。
在进行电气安装工作时，我们可以根据实际需求选择合适的开关底盒尺寸，并按照国家标准进行安装，以确保电器设备的正常运行和人身安全。
开关底盒的尺寸？开关底盒哪种的好？
开关底盒的尺寸？开关底盒哪种的好？导读:本文介绍在房屋装修，主材选购的一些知识事项，如果觉得很不错，欢迎点评和分享。
我们发现生活中所使用到的小产品是越来越多了，开关底盒是必须要去进行购买的，这样能够更好的保护用电安全，但是对于开关底盒的尺寸是需要掌握，另外市场上面所出的那么多种类，开关底盒哪种的好也是要了解的，这样在进行选择的时候就会比较简单。
开关底盒的尺寸？1、86型开关插座标准尺寸：86mm＊86mm，另外也有非标尺寸如：86mm＊90mm；100mm＊100mm等，但暗盒都是86暗盒，还有286，386，486，586等连体开关插座，例如：146mm＊86mm2联体规格。
86型联体开关插座销售呈快速增长趋势，不仅酒店大量使用，家庭的床头开关插座多个组合联体、客厅、厨房五孔联体都将大量应用或被推荐应用使用方便。
2、118型开关插座标准尺寸：118mm＊74mm，，，另外还有156mm＊74mm；；；200mm＊74mm等多位联体开关插座，，非标尺寸也有：118mm＊70mm，118mm＊76mm，3、120型开关插座标准尺寸：120mm＊74mm，，另外还有120mm＊120mm大方板开关插座。
4、进口开关插座主要以欧洲为主标准尺寸：80mm＊80mm，，一般5星级酒店或会所会直接进口安装使用。
住5星级酒店或豪华会所时注意观看。
5、通用86型底盒是指电工电工底盒，外形尺寸：宽8．6厘米，高8．6厘米，深5厘米；深度也有6厘米，7厘米的；由于长宽都是86mm俗称86型底盒。
通用86型底盒配各类面板，包括：开关、电源插座、网络、电视、电话等86型面板。
6、在购买开关插座之前，我们要先了解它们的类型和用途，这样你就知道你需要什么了。
据江苏质监局质检处的工作人员介绍，开关插座按面板类型分为86型、120型、118型、146型、75型等。
其中86型是大家常见的开关插座，其外观是方的，外型尺寸86mm×86mm，安装孔中心距为60．3㎜，这种开关常叫86型开关，86型为国际标准，很多发达国家都是装的86型，也是目前我国大多数地区工程和家装中常用的开关。
【专业知识】电气施工知识：暗装开关、插座面板怎样安装
本文极具参考价值，如若有用请打赏支持我们！不胜感激！
【专业知识】电气施工知识：暗装开关、插座面板怎样安装
大于大于大于
暗装开关、插座面板安装：允许偏差：并列安装的高差不大于0.5mm；同一房间的高差不大于5mm；面板垂直度不大于0.5mm；面板应紧贴墙面，四周无缝隙，安装牢固，表面光滑整洁、无划伤。
标高要求：开关下边沿距室内地面高度为1.3m。
水平位置：距门开启方向的门框边水平位置宜为0.15～0.2m范围内。
其与门框边的具体距离应根据土建的实际情况，将开关盒设在柱内或墙体的适当位置上。
厨房、卫生间灯及排气扇开关应设于房间外侧；浴霸控制开关设在房间内侧；当厨房外有工作阳台时，阳台灯开关设在厨房内侧。
宜设置双控灯（开关）部位：主卧灯于内侧床头与门口双控；客厅主灯于客厅内外两侧双控；跃层楼梯灯于台阶上下口双控；较长通道灯于通道两端双控。
结语：借用拿破仑的一句名言：播下一个行动，你将收获一种习惯；播下一种习惯，你将收获一种性格；播下一种性格，你将收获一种命运。
事实表明，习惯左右了成败，习惯改变人的一生。
在现实生活中，大多数的人，对学习很难做到学而不厌，学习不是一朝一夕的事，需要坚持。
希望大家坚持到底，现在需要沉淀下来，相信将来会有更多更大的发展前景。
箱体尺寸
返回产品列表PZ30系列照明箱我来教你，1P=18mm，18P内排一排，一排的高度300mm的空，二排500mm的空，开关宽度加起来再加200mm这是宽度的空PZ30数模化终端组合电器采用塑料面板型，即美化环境，又便于拆装。
装置内增加接地零端子方便客户接线和走线。
它适用于交流50Hz，额定电压220V、380V的模数化终端电路中。
安装尺寸型号/尺寸A×B×C2＃（暗装）110×125×804＃（暗装）160×140×906＃（暗装）170×200×1008＃（暗装）200×210×10010＃（暗装）260×260×10012＃（暗装）260×300×10015＃（暗装）260×350×10018＃（暗装）260×405×10020＃（暗装）260×460×10024＃（暗装）300×460×10030＃（暗装）350×460×10036＃（暗装）405×460×10045＃（暗装）350×640×100PZ30系列照明箱尺寸型号暗装明装长×宽×深长×宽×深4#125×125×80175×145×80 6#200×160×90230×190×90 8#200×200×90230×230×90 10#250×250×90280×280×90 12#250×290×90280×320×90 15#250×330×90280×360×90 18#250×370×90280×400×90 20#250×410×90280×440×90 24#430×290×90460×320×90 30#430×330×90460×360×90 36#430×370×90460×400×90 45#600×330×90630×360×90 60#430×650×90460×680×90非标箱返回产品列表安装尺寸型号/尺寸A×B×C8＃250×300×15012＃300×400×18016＃400×500×18020＃500×600×18024＃600×700×18032＃600×800×18040＃800×1000×200PZ40系列塑料阻燃电表箱返回产品列表简述PZ40组装式电表箱分暗装和明装两种。
