电力设备工程项目竣工验收资料

电力设备工程项目竣工验收资料
工程项目竣工，经本部门单位自检，试运行通过后，应向上一级部门提交验收申请材料。

项目实施单位必须备齐以下资料报竣工验收组织部门审查：（1）项目建设涉及的相关手续、批准文件等；
（2）相关合同文件；
（3）项目建设施工记录及试验记录；
（4）隐蔽工程施工记录及验收记录；
（5）项目阶段验收、专项验收记录；
（6）项目预检报告、试运行报告；
（7）有关设计图纸、施工图纸及竣工图纸；
（8）设备材料清单及专用工器具、备品备件清册；
（9）设计变更的证明文件；
（10）相关项目结算书。

配网竣工资料模版

工程编号：江宁迁2013-027工程名称：南京江宁经济技术开发总公司工程资料汇编南京远能电力工程有限公司江宁分公司配网三措工程名称：南京江宁经济技术开发总公司工程工程编号：江宁迁2013-027配网建设与改造技术措施1、总则1.1城市中低压配电网由架空线路、电缆线路、柱上变压器、开闭所（开关站）、配电站或室（含箱式变）、环网柜、分支箱、接户线等组成。

1.2公用架空线路现阶段仍是城市中低压配电网的重要组成部分，应充分发挥其作用。

随着城市建设的不断发展，在有条件的地区可逐步发展电缆网络。

1.3城市中低压配电网是城市的重要基础设施之一，城市配电网的改造和建设应纳入城市改造和建设的统一规划。

各公司应该与城建设部门密切配合，并取得他们的充分理解和支持。

1.4城市中低压配电网的改造应与城市高压电力网的规划和建设相结合，与市政工程相结合，与业扩报装工程相结合，与配电网的大修、更改工程相结合。

1.5在配电网改造中应积极采用新技术、新装备、新工艺、新材料，但应持谨慎态度，以确保电力系统的安全运行。

2中压配电网2.1城市中低压配电网应根据高压变电所布点、负荷密度和运行管理的需要划分成若干个相对独立的分区配电网。

分区配电网应有较为明显的供电范围，一般不应交错重叠。

分区的划分要随着情况的变化适时调整。

2.2中压配电网应有一定的容量裕度，当负荷转移时不致使载流元件过载。

当任何一个中压馈电柜因故停运时，通过倒闸操作，能继续向非故障线路段用户供电，配电线路不过负荷，不限电。

2.3中压配电网应有较大的适应性，主干线截面应按长期规划，一次选定，多年不变。

在不符合需要时，可另敷设新线路或插入新的高压变电所。

2.4架空线路和正常运行负荷电流一般应控制在其安全电流的2/3以下，超过时应采取分路措施。

电缆线路的正常运行负荷电流应根据其在电网中的地位留有适当的裕度。

2.5中压配电网应选用短路容量能满足较长发展需要、可靠性高，体积小，维护工作量少和操作简单的新型设备，如SF6开关、真空开关、环网柜、电缆分支箱、小型封闭式配电装置及各种新型熔断器。

配电网工程竣工验收资料(最新)1

配电网工程竣工验收资料(最新)1. 背景介绍配电网工程是指用于对电力能量进行分类、计量、转换和分配的系统。

这个过程是通过交流电源，将高压的电力能量送到家庭和企业，供他们使用。

在配电网工程中，为了确保操作的安全和高效性，必须要进行竣工验收。

本文档旨在提供最新的配电网工程竣工验收资料，以便监管机构、施工方和相关利益攸关方能够清楚地了解配电网工程竣工验收的要求和流程。

2. 资料内容2.1 验收项目在配电网工程竣工验收中，需要对以下项目进行验收：•电力线路•变电站•配电房及设备•电能计量装置•特种设备•配电变压器•电力电缆•避雷针接地装置•安全用电信息系统以上项目都是配电网工程的基本组成部分，验收过程中需要特别注意。

2.2 竣工验收流程配电网工程竣工验收流程分为五个步骤：1.首先，施工单位应当提交正式的验收申请，确认各项配电工程全部竣工并符合相关标准。

2.市场监管部门会组织相关人员对申请文件进行审核，确认申请文件和相关资料的完整性和合规性。

3.验收人员会对配电工程现场进行实地检查，确认各项设施的安全、稳定、性能等指标符合要求。

4.进行强弱电测试和质量检验，确保电缆接头的可靠性和安全性等。

5.验收合格后，颁发竣工验收证书，并在成果库中添加验收记录。

2.3 竣工验收标准配电网工程竣工验收标准依据国家电网相关标准制定。

具体标准包括：•土建验收规范•机电安装和调试验收规范•施工验收规范•各种设备技术要求、技术参数、安装验收标准和使用及维护标准等在实际验收过程中，必须严格按照以上标准来进行验收，确保配电网工程运行的可靠性和安全性。

3.配电网是保障城市和乡村安全、可持续和高效发展的重要基础设施。

配电网工程竣工验收是保障电力供应的必要环节，在竣工验收过程中必须严格遵守国家相关标准，确保配电工程的正常运行、供电质量和安全。

本文档提供了最新的配电网工程竣工验收资料，为监管机构、施工方和相关利益攸关方提供了重要参考。

配网工程竣工资料清单

配网工程竣工资料清单注：1、施工过程使用广电配网监理工作典型表式1.02；2、如施工单位需存档自行留底；3、备选表格应根据工程内容选用，每个单项工程均应有相应质量控制记录；4、除以上目录，竣工资料应执行《XX市供电局配网工程施工管理办法》及各区局有关要求。

5、如需提供其他记录请施工单位自制。

要求：①所有资料必须有建设单位(项目实施单位)、监理单位、施工单位的签字盖章。

②竣工图纸应严格按国家、行业的规X、标准进行绘制。

其工程量标注应准确、即竣工图纸标注工程量与现场实际施工工程量及验收工程量一致。

③对设计变更、基础工程的土方数量和土质类别、各种地形所占比例、加权平均运距、线路跨越、拆除工程等，工程量内容应表述清楚，工程量计算准确。

④竣工资料统一采用A4纸装订成册。

工程开工/复工报审表本表一式四份，由承包商填报，建设单位、项目实施单位、项目监理部、承包商各存一份。

工程开工报告本表一式四份，由承包商填报，建设单位、项目实施单位、项目监理部、承包商各存一份。

施工组织设计(方案)报审表本表一式四份，由承包商填报，建设单位、项目实施单位、项目监理部、承包商各存一份。

配网工程安全文明施工控制卡注：1、本表一式两份，由施工、监理单位填写。

2、填写“检查结果”分：合格、不合格。

3、本工程中不涉及的条款划“/”。

4、检查结论填“××项合格，××项不合格”。

5、对不合格项由施工单位自行整改完善。

工程材料/构配件/设备报审表本表一式四份，由承包商填报，建设单位、项目实施单位、项目监理部、承包商各存一份。

隐蔽（预检）工程验收记录表本表一式四份，由承包商填报，建设单位、项目实施单位、项目监理部、承包商各存一份。

工程中间验收交接记录表本表一式四份，由承包商填报，建设单位、项目实施单位、项目监理部、承包商各存一份。

工程竣工二级验收表本表一式四份，由承包商填报，建设单位、项目实施单位、项目监理部、承包商各存一份。

电力竣工验收全套资料

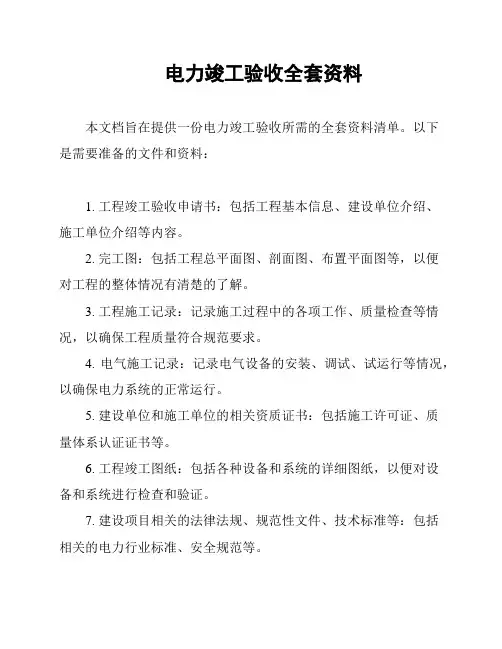

电力竣工验收全套资料
本文档旨在提供一份电力竣工验收所需的全套资料清单。

以下
是需要准备的文件和资料：
1. 工程竣工验收申请书：包括工程基本信息、建设单位介绍、
施工单位介绍等内容。

2. 完工图：包括工程总平面图、剖面图、布置平面图等，以便
对工程的整体情况有清楚的了解。

3. 工程施工记录：记录施工过程中的各项工作、质量检查等情况，以确保工程质量符合规范要求。

4. 电气施工记录：记录电气设备的安装、调试、试运行等情况，以确保电力系统的正常运行。

5. 建设单位和施工单位的相关资质证书：包括施工许可证、质
量体系认证证书等。

6. 工程竣工图纸：包括各种设备和系统的详细图纸，以便对设
备和系统进行检查和验证。

7. 建设项目相关的法律法规、规范性文件、技术标准等：包括
相关的电力行业标准、安全规范等。

此外，为了确保电力竣工验收的能顺利进行，请提前准备以下
资料：
8. 设备、仪器和设施的检测报告：包括电力设备的性能、安全、可靠性等方面的检测报告。

9. 工程竣工验收资料的备案材料：包括工程竣工验收报告、竣
工资料归档清单等。

10. 相关部门的验收意见和批复文件：包括电力设计单位、监
理单位、电力行业主管部门等的验收意见和批复文件。

以上是电力竣工验收所需的全套资料清单，希望能对您的工作
有所帮助。

如有其他问题，请随时与我们联系。

谢谢！
*请注意：本文不包括任何法律建议或解释，仅作为一份参考
资料。

在实际操作中，请根据当地法律法规和政策进行具体操作，
并确保所提供资料的真实性和准确性。

配网工程竣工现场验收项目表

3 配电变压器验收3.1 资料验收
3.2 现场验收项目检查
4 10kV户外柱上开关验收
4.2 现场验收项目检查
1 资料验收
2 现场验收项目检查
注：对接箱按开关箱相应项目验收。

6.1 资料验收
6.2 现场验收项目检查
7.1 资料验收
7.2.1 检查设备数量
7.2.2 检查主要部件来源
7.2.3 检查设备质量
7.2.4 交接试验验收
8.1 资料验收
8.2 现场验收项目检查
注：10kV架空线路包括架空裸导线和架空绝缘导线9.1 资料验收
9.2 现场验收项目检查
10.1 资料验收
10.2.1 外部检查
10.2.2 电流、电压回路检查
10.2.3 直流电源回路检查
10.2.4 绝缘检查
10.2.5 继电器检查
10.2.6 备自投版本检查
10.2.7 备自投装置电源检查
10.2.8 备自投装置零漂及采样精度检查
10.2.9 备自投装置开入量检查
10.2.10 备自投装置开出检查
10.2.11 备自投装置功能试验
10.2.12 寄生回路检查
10.2.13 二次回路试验
10.2.14 重要信号试验
10.2.15 与自动化系统及保护信息系统联调
10.2.16 录波回路试验
10.2.17 整组传动开关试验（包括80%直流电压整组传动试验）
10.2.18 投运前检查
10.2.19 带负荷测试及实际动作试验
11.1 资料验收
11.2 现场验收项目检查
12.1 资料验收
12.2 现场验收项目检查
13.1 资料验收
13.2 现场验收项目检查。

电力工程开竣工、验收所需相关资料文件

电力工程开竣工、验收所需相关资料文件第一篇：电力工程开竣工、验收所需相关资料文件电气工程开竣工、验收所需相关资料文件一、开工：1、用户用电申请书，企业申请用电附企业法人身份证复印件；2、用电审核汇签单，确定供电方案，用户委托设计、委托施工；3、施工图纸审核，用户需提供：工程设计图纸及说明书、低压供电的用户应提供负荷组成和用电设备清单、用电功率因数计算及无功补偿方式、自备电源及接线方式、其他认为必须提供的其他资料；4、对施工施工企业的《承装(修)电力设施许可证》（国家电力监管委员会颁发）、《建筑业资质证书》(建设部或黑龙江省建设厅颁发)的原件进行核验，并留存加盖公章的复印件；5、该电力工程施工项目经理的项目经理证、或施工工长的工长证及其复印件留存备案，该施工企业所属施工人员的《电工进网作业许可证》、安全考试合格证，及其复印件留存备案。

留存以上复印件备查；6、开工报告单（由有承装资质的施工企业填写）；7、购电单据、用电可靠性保证金；8、办理施工认手续后方可施工进入现场；二、竣工验收：9、加盖施工单位公章的工程竣工图及说明、工程施工内业资料、竣工报告单；10、投入运行使用所必备的运行管理的有关规定和制度；11、用电集抄器安装情况（由大厅、供电所确认）；12、签定产权协议书、供用电合同；13、出具验收报告，验收送电。

第二篇：办理竣工验收备案手续所需资料文件办理竣工验收备案手续所需资料文件1、地勘质量检查报告、设计质量检查报告、施工单位竣工报告、监理质量评估报告（注：报告需加盖行政章）；2、施工许可证；3、施工图设计文件审查意见；4、到会签到表、验收会议纪要、单位工程竣工验收通知、建设单位竣工报告（注：需盖行政章）；5、规划许可证、消防验收合格证（有消防要求的）；6、《工程质量保修书》、《住宅质量保证书》、《住宅使用说明书》（复印件加盖行政章）；7、监督申报书、方案书、监督检查记录（由质检站收回）、质保资料核查表（质检站要一份复印件）。

南网业扩配电工程竣工资料

南网业扩配电工程竣工资料南网业扩配电工程竣工资料是指南方电网公司进行的一项扩展配电网的工程，其竣工资料是指在工程完成后提供给项目验收人和相关管理部门的一系列文件、资料和报告，这些资料包括工程设计文件、施工记录、验收报告、竣工图纸、检测数据以及现场照片等。

本文将从以下几个方面详细介绍南网业扩配电工程竣工资料。

1.工程设计文件南网业扩配电工程的设计文件是工程的基本资料之一，它包括了项目建议书、工程概算、施工图纸、技术规范和标准等。

其中，工程设计图纸是最为重要的一部分资料，包括了工程的平面布置图、立面图、剖面图和细部图等，它们的准确性直接影响到工程的建设和使用。

此外，技术规范和标准是南网业扩配电工程的设计依据，它们规定了工程建设的要求、程序和规范，其严谨性和科学性是保证工程质量的重要保障。

2.施工记录南网业扩配电工程的施工记录是指工程实施过程中的记录，主要包括了施工进度、施工计划、施工过程中的意外事故和问题处理过程、现场施工照片等。

在施工记录中，项目部需要详细记录每一次施工的情况，包括施工时间、地点、施工人员和施工工具等，同时也需要记录施工过程中出现的问题和解决方案，以便在验收和使用过程中随时查阅。

3.验收报告南网业扩配电工程的验收报告是指项目验收人提交的一份由专业人员编写的工程验收报告，其中包括工程验收资料和验收结论。

工程验收资料主要包括工程竣工图纸、检测报告、制定的检查表格、现场勘察报告等，而验收结论则是基于验收资料的专业评估和审核后的结论。

4.竣工图纸南网业扩配电工程的竣工图纸是指各项施工工程的实际测量数据和说明，包括管线图、电气图、结构图等。

竣工图纸是保证工程建设后使用的可靠基础，同时也是后期维护和管理的重要依据。

5.检测数据在南网业扩配电工程中，各项检测数据也是竣工资料的重要组成部分。

按照国家规定，电气设备的使用需要经过严格的检验和监管，其中包括了开闭电器的动作次数、接线端子的接触电阻、绝缘电阻和介质损耗等，检测数据为使用者提供了清晰的保准备工作和更好的使用。

配电网工程竣工验收资料

配电网工程竣工验收资料项目编号：项目名称：建设单位：施工单位：监理单位：**电力建设有限公司年月日竣工资料目录第一卷：施工图设计技术文件材料1.施工组织设计及报审表………………………………………………………..1.12.施工管理文件报审表及技术交底……………………………………………..1.22.1质量管理大纲、质量管理实施细则及报审表……………………………1.2.12.2安全保证措施及报审表…………………………………………………...1.2.2 2..3各类作业指示书及报审表………………………………………..………1.2.32.4施工技术安全措施交底记录………………………………………………1.2.43.人员资质、计量、进度、资金、质量控制及验评报审表…………………...1.33.1主要计量器具检定证书及报审表、工程计量仪器清单………………….1.3.13.2特殊工种（压接、焊接、测量工）岗位证书及报审表…………………….1.3.2 3.3质检员、安全员资质证书及报审表…………………………………..……1.3.3 3.4项目经理资质证书及报审表表…………………………………………....1.3.43.5质量验评划分及报审表………………………………………………..…..1.3.53.6施工进度计划横道图、网络图及其报审表………………………………1.3.63.7资金使用情况报审表………………………………………………….…...1.3.73.8质量控制卡划分及报审表………………………………………………....1.3.84.施工图会审记录、纪要………………………………………………………….1.45.设计变更单、工作联系单、监理联系单……………………………………….1.56.业主、监理、厂家单位来往文件（信函、传真等）………………………….1.6第二卷：杆塔及基础施工文件材料1．分部工程开工报告及报审表、技术交底记录…………………………………2.1 2．广电集团质量控制卡(杆塔及基础部分)………………………………………2.2 3．杆塔及基础原材料质保材料…………………………………….……………..2.3 3.1砂出厂合格证、质量证明书、试验报告……………………………………2.3.1 3.2水泥出厂合格证、质量证明书、试验报告…………….……………..….2.3.23.3钢筋出厂合格证、质量证明书、试验报告………………………………..2.3.3 3.4铁塔出厂合格证、质量证明书、试验报告………………………………..2.3.4 3.5螺栓出厂合格证、质量证明书、试验报告………………………………..2.3.5 3.6钢材出厂合格证、质量证明书、试验报告……………………………….2.3.63.7基础爬梯出厂合格证、质量证明书、试验报告……………………………2.3.74．原材料进货验收单(杆塔及基础部分)……………………………………..…..2.4 5．混凝土配合比通知、强度试验报告………………………………….…………2.5 6．隐蔽工程验收记录及签证……………………………………………………...2.6 7．杆塔及基础部分施工技术检查及评级记录…………………………………...2.7第三卷：架线及接地施工文件材料1．分部工程开工报审表表及开工报告、施工技术交底…………………………3.1 1．架线及接地原材料质保材料…………………………………...………………3.22.1绝缘子出厂合格证、质量证明书、试验报告……………………………..3.2.12.2金具出厂合格证、质量证明书、试验报告……………………………….3.2.22.3导地线出厂合格证、质量证明书、试验报告…………………………….3.2.32.4间隔棒出厂合格证、质量证明书、试验报告………………………………3.2.42.5线缍出厂合格证、质量证明书、试验报告………………………………..3.2.53. 原材料进货验收单(架线及接地部分)……………………………………...…3.34．广电集团质量控制卡(架线、接地部分)………………………………………3.45.架线部分、接地装置、附件安装施工检查及评级记录…………………..……3.56．导线拉力试验报告………………………………………………………………3.67.导线拉力试验风证记录……………………………………………………..……3.7第四卷：电气设备安装文件材料电气工程开工报告及各类技术交底…………………………………………..4.11．主要材料报审表、设备开箱申请、设备缺陷处理资料、设备开箱检查记录、电气工程原材料合格证、质量证明书、试验报告…………………………..4.22．各类试验报告……………………………………………………….………….4.33．广电集团质量控制卡(电气部分)………………………………………………4.44．安装自检记录…………………………………………………………………..4.55．电气工程质量等到级汇总表及验评记录、验评统计表、分部分项工程报验单…………………………………………………………………………………..4.6第五卷：竣工、验收文件1．程启动、验收、线路编号的通知、会议纪要、方案、工程竣工决算书及批复………………………………………………………………………………...5.12．路参数测试报告、步骤及避雷器试验报告、工程投资包干、工程决算书等…………………………………………………………………………………...5.23．程竣工报告、竣工验收签证书、验收遗留问题等汇报、验收缺陷处理清单、整改单…………………………………………………………………………..5.34．工程总结 (54)施工组织设计（方案）报审表工程编号：工程名称：本表一式三份，由承包商填报，项目法人、项目监理部、承包商各存一份。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

横担安端部上下歪斜≤20mm 装端部左右歪斜≤20mm
多层横担间距符合设计或规范规定
垂直安装顶端顺线歪斜≤10mm 水平安装顶端顺线路歪斜 ≤20mm，顶端上下歪斜，向下不允许，上翘允许5~10度全瓷式横担固定面应有软垫主坑回填应分层夯实并在地面设回填土有≥300mm防沉层
监理：
专职质检：
日期
设计变更通知书
工程名称
变更设计部分工程名称
设计单位
设计负责人
设计变更提出者
设计者
设计变更理由：
变更后的设计及附图：
设计单位负责人意见设计变更引起工程直接监理工程师意见：费增减量（万元）：
签字：
签字：年月日
年月日
杆上电器设备装置安装检查及评定记录
工程名称
台桩编号
施工日期
检查日期
主要对拉线≥200mm 导线架设后，导线对线地及交叉物
主要的距离应符合设计要求
监理：
专职质检：
检查人：
10kV及以下架空线路砼杆施工检查及评定记录
工程名
杆塔编
称
号
施工日期
检查日期
工序
检查项目
性质检查结质量评
果
定
双杆叉外观检查无弯曲、鼓肚现象梁安装组装尺寸偏差≤50mm
卡盘的规格符合设计要求
架空线路导线对地面最小垂直距离 6 应不小于6.5m,人口稀少地区不小于
5.5m. 7 线路耐张段的长度不宜大于1km
8 线路要标示线路名称、编号、相序
9 线路要标示"严禁攀登、高压危险"
序号
检查项目
记录
导线排列：三角和水平排
15
列，面向负荷侧，从左到右为ABC排列；垂直排
列，从上到下为BAC排列
工程名称：
起止线别相别压接压接压接施工监理备注
塔号
方式情况日期代表
注：相别为面向大号左中右或上中下。线别分为导线、地线。压接方式分为液压、爆压、钳压。压接情况为不合格、合格、良好。第一栏中对接续管填起止塔号，对耐张管只填一个塔号，并在备注中注明大号或小号侧。
隐蔽工程见证表（杆塔开挖）
景洪夏连平石场10KV用电竣工验收资料
项目编号：项目名称：景洪夏连平石场10KV用电建设单位：景洪夏连平石场施工单位：昆明顺欣意科技有限公司监理单位：
昆明顺欣意科技有限公司 2011年5月29日
一、工程概况：
本次试点工程共安装5套ZW32-12型户外高压柱上真空断路器，由中国华通机是集团生产。该工程由2011年3月6日开工，于2011年05月6日竣工。
项目编号：项目名称：
序号
检查项目
变压器型号：记序号录
1 变压器台架根开距离为2.5m
17
变压器杆上式底座对地距离不得小
2
18
□
监 *开始浇制时间：（月日时）理
□
*结束浇制时间：（月日时）
□
双方签字
施工负责人
监理人员
14、同组地脚螺栓对主柱中心偏移：
□
15、地脚螺栓露出地面高度：□
16、基础顶面高差： □ *接验坑通知时间：（月日时）
时
□
间 *到塔位检查时间：（月日时）
□ 检查合格可以浇制： □
双方签字合
格
施工负责人
连续管弯曲度≤2/100管长
连续管外观检查无裂纹
挡内接头个数符合规定，且接头应距导线固定点0.5m以外
导线弛度误差≤±5/100设计值，
水平排列导线同档内弛度互差架线检查 ≤50mm
导线紧好后，线上不应有树枝等杂
物导线固定应牢固可靠符合规定引流线（跨接线或弓子线）安装符合规定，不同材质连接应存可靠过度引流线与邻相的安装距离≥300mm
引线短而直，连接紧密
上引线规格≥16 mm⒉铜线，下引线规格≥25 mm⒉铜线
与电气部分连接不应使避雷器主要
产生外加应力
引下线接地可靠，接地电阻符主要
合规定10Ω
监理：
专职质检：
检查人：
杆上电器设备装置安装检查及评定记录
工程名
台架编号
称
施工日期
检查日期
工
检查项目
性质检查结果质量评定
序
机械 □ 人工 □
20、捣固情况： □ 21、底板厚度： □ 22、地脚螺栓： □
6、施工基面： □
7、基坑深度： □
8、底板尺寸： □
9、钢筋间距： □
10、主柱断面尺寸： □ 各部 11、模板支撑： □ 尺 12、保护层厚度： □ 寸
13、根开对角线： □
23、根开对角线： □
旁
站 24、试块：
主要
安装尺寸上口距地面深度卡盘安 ≥0.5mm
装转角杆两卡盘中心距0.5m
主要
安装方向直线杆与线路平行并左主要右交错承力杆在承力侧
拉盘规格、埋设深度、方向符合拉线安设计要求
装拉线规格、金具符合设计要求
UT或花兰可调长度1/2、尾线回头后与本线应扎牢
单横担安装位置符合设要求
导线水平排列上层横担高度杆顶下200mm
熔断器安装牢固，排列整齐，熔管轴线与地面的垂直夹角为 15°~30°
操作时灵活可靠，接触紧密，合熔丝管时上触头应有一定的压缩行程
上、下引线压紧，与线路导线的连接紧密可靠
型号符合设计图纸要求
安装质量符合规范要求
瓷套与固定抱箍之间加垫层
避雷器安装
排列整齐，高低一致，相间距离1~10kV时不于350mm
二、施工组织实施情况：
我公司（昆明顺欣意科技有限公司）承接该工程的安装施工任务后，组织班组技术人员研究设备、审阅图纸、制定施工方案，安排人员勘察选址、试验设备、准备安装材料、提交计划停电申请，严格按照有关的规范要求组织施工，保证工程质量。
三、安装施工情况：
产品概述 ZW32-12型户外高压柱上真空断路器，适用于三相交流50HZ，额定
检查人：
隐蔽工程见证表（基础浇制）
工程名称：
浇制前检 1、砂石水质量：砂 □ 石 □
材 2、水泥标号及保管情况： □
料 3、钢筋规格及外观：
□
查水□
项目：砼基础浇制
浇制中 17、砼配合比： □
18、水泥用量： □
19、塌落度： □
桩号：
检查
4、地脚螺栓规格及外观： □
搅 5、搅拌方式：拌人工搅拌原因：
隔离刀刃合闸时接触紧密，分闸后应有不
小于200 mm的空气间隙
三相连动隔离开关的三相隔
离刀刃应分、合同期水平安装的隔离刀刃，分闸时，宜使静触头带电与引线的连接紧密可靠附油试验报告及设备出厂证明
监理：
专职质检：
检查人：
10kV及以下架空线路接地网施工检查及评定记录
工程名称
杆塔编号
施工日期
工程名称
日期
杆号
杆坑深度
杆坑土质
拉力数
拉力坑深度
拉力坑土质
备注
说明：土质包括普通土、坚土、松沙土、泥沼（水田）、岩石
施工人员：
监理人员：
景洪夏连平石场10KV用电线路安装质量检查验收表
项目编号：序号
项目名称: 检查项目
记录
拉线装设：分支、转角、耐张、终 1 端应装设拉线；耐张段超过10基直
24 电杆埋深不应小于杆
长1/6
拉线采用镀锌钢绞线，
25 截面不应小于25mm2
26
拉线回尾长度要求为30-
50cm
27 UT夹要正确安装
28
施工单位代表签名：
年月日
监理人员签名：
景洪夏连平石场10KV用电
变压器台架安装质量检查验收表
日期:
150mm
21
拉线与电杆夹角: 宜采
用45度，不应小于30度
22
在档距内每根导线不应
超过一个接头
严禁弱电线路与电力线
23 路同杆架设
10 耐张线夹正确安装
11 地拉棒露出圆钢长度50-70cm
12 拉线回尾上绑扎8cm 13 拉线回尾下绑扎15cm 14 拉棒应与拉线同一方向存在问题及整改意见：
线杆或处于风口的电杆应装设拉线
裸导线外观：不应有松股、交叉、 2 折叠、断股及破股，不应有腐蚀现
象
线路档100m ，如果特殊情况需要超过100m，在设计时应按规范进行
特殊设计
4
线路跨越公路，导线对路面的最少垂直距离不应小于7m
导线截面：主干线不得小于 5 70mm2；分支线不得小于35mm2
主要
外观检查完好无松股、交叉、折叠、断裂及破损
主要
材料检查绝缘子型号、规格符合设计要求主要
绝缘子性能试验符合验收规范要求
瓷件表面检查瓷釉光滑清洁，无裂纹、铁釉、斑点、烧痕气泡及碰损
外观检查不应有磨伤、断股、金钩断头现象，发生损伤按规定处理
连续管压口尺寸及数量符合规范规定
接头两端外形无灯笼抽筋现象
柜体固定，且有防震措施
柜体接地良好，且有明显标志要求
设备型号规格符合设计要求
设备外检查完好，瓷件光滑无掉瓷及裂纹
柜面油漆无脱漆、反锈现象
母线及母线桥安装符合规定
柜上电气设备检查
断路器、隔离开关、高压熔断器、互感器、避雷器安装符合规定
断路器、刀闸辅助接点接触导通良好
二次回路接线正确
带电部分对地距离符合规定， 10kV≥125mm，二次回路≥4 mm
检查日期
