外脚手架工程资料
工程外脚手架工程施工规范
工程外脚手架工程施工规范工程外脚手架是指在建筑物外部施工使用的支撑结构，用于搭设施工平台以及提供施工人员、材料和设备的支撑。
外脚手架的施工规范对于保障施工安全、提高施工效率具有重要意义。
本文将从外脚手架材料、搭设规范、安全管理等方面对外脚手架施工进行规范性要求。
一、外脚手架材料1.1 钢管：外脚手架的主要构件为钢管和钢管连接件。
钢管应选用Q235B碳素结构钢，长度、规格应符合设计要求。
连接件应选用符合要求的钢材，连接牢固可靠。
1.2 钢管连接件：外脚手架搭设中使用的钢管连接件应按照国家标准进行设计、制造和使用。
连接件应合理、牢固、耐用，可靠承载脚手架结构。
1.3 板材：外脚手架的施工平台应选用防滑性能良好的钢板或其他具有相同强度和耐久性的材料制成，板材长度、宽度、厚度应符合设计要求。
1.4 脚手架安全装置：外脚手架应配备防倾覆、防脱落、防坠落等安全装置，以确保施工人员和设备的安全。
二、外脚手架搭设规范2.1 设计规范：外脚手架的搭设应由具有相应资质的专业技术人员进行设计，并在设计图纸上明确脚手架的材料、结构、尺寸、荷载等关键参数。
2.2 安全规范：外脚手架搭设前，需对搭设场地进行勘测，确认地基承载能力、周边环境等相关条件，确保搭设稳定可靠。
2.3 施工规范：搭设外脚手架时，需按照设计图纸和安全规范进行操作，搭设过程中应保持结构稳定，连接牢固，板材平整，通道畅通，安全设施完备。
2.4 拆除规范：外脚手架拆除时，需按照相应程序和规范进行，确保拆除过程中不影响周边设施和人员安全。
三、外脚手架安全管理3.1 管理责任：施工单位应制定外脚手架搭设、使用、拆除等各阶段的安全管理制度，并明确相关责任人。
3.2 安全培训：施工单位应对从事外脚手架搭设、使用、拆除等相关工作的人员进行安全培训，提高其安全意识和操作技能。
3.3 日常检查：施工单位应定期进行外脚手架的检查与维护，对发现的问题及时处理，确保外脚手架结构的稳定与安全。
外脚手架施工技术交底
外脚手架施工技术交底一、工程概况本项目为某高层建筑外脚手架施工工程，位于城市中心区域，总占地面积约为20000平方米，建筑主体结构为钢筋混凝土框架结构，建筑高度为100米，共计30层。
本工程外脚手架施工范围包括建筑物的四周立面，涉及脚手架搭设面积约为5000平方米。
二、施工准备工作及主要材料需用量计划（一）、技术准备工作1. 组织施工人员学习本工程外脚手架施工方案，了解施工工艺及质量、安全要求。
2. 对脚手架施工人员进行技术培训，确保掌握相关操作技能。
3. 编制脚手架施工详图，明确脚手架搭设的平面布置、立杆、横杆、扫地杆、剪刀撑等构造要求。
4. 制定脚手架施工进度计划，确保施工进度与整体工程进度相协调。
5. 组织专家对施工方案进行评审，完善施工方案，确保施工安全、质量。
（二）、物资准备工作1. 根据施工图纸及工程量清单，计算主要材料需用量，如下：- 钢管：约30吨；- 扣件：约5万个；- 脚手板：约5000平方米；- 安全网：约5000平方米；- 钢丝绳：约1吨；- 连接件：约0.5吨。
2. 提前与材料供应商沟通，确保材料供应及时、质量可靠。
3. 对进场材料进行验收，检查产品质量合格证、检验报告等资料，确保材料符合国家标准。
4. 妥善保管材料，避免受潮、生锈、变形等影响材料性能。
5. 根据施工进度计划，提前准备好所需材料，确保施工顺利进行。
三、一般规定1. 本工程外脚手架施工应严格遵守国家和地方的相关法律法规，以及行业标准《建筑施工扣件式钢管脚手架安全技术规范》等规定。
2. 脚手架施工前必须编制详细的施工方案，并经审批合格后方可施工。
3. 脚手架施工应遵循安全第一、预防为主的原则，确保施工过程中的人身安全和工程质量。
4. 脚手架施工前应进行安全技术交底，确保所有施工人员了解施工方案、工艺流程、安全措施等。
5. 脚手架搭设过程中，应定期进行检查和验收，发现问题及时整改，确保脚手架结构安全可靠。
6. 脚手架搭设和拆除作业必须由具有相应资质的专业队伍进行，严禁无资质或非专业人员操作。
外脚手架工程资料
外脚手架工程资料什么是外脚手架外脚手架是建筑工程中常见的建筑支撑结构，主要用于外墙幕墙施工、修缮、拆除等工作。
它由支架、横杆、纵杆、斜杆等组成，可提供良好的稳定性和安全性。
外脚手架分为悬挑式和立杆式两种。
其中，悬挑式外脚手架通常用于高层建筑的外部装饰及玻璃幕墙施工，而立杆式外脚手架则用于中低层建筑的外墙施工。
外脚手架项目工程资料1. 外脚手架设计图外脚手架的设计图是外脚手架建造过程中必须要有的文档。
外脚手架设计图应该详细描述外脚手架的结构、尺寸、高度等参数，并满足施工标准要求。
设计图应由专业外脚手架设计师制定，施工前必须得到施工单位、监理单位和建设单位的共同确认。
设计图一般包括以下内容：•外脚手架的总的效果图及分部图；•主要安装参数及构件的制作、安装等关键技术要求；•大中小内腔边框架的结构，分类、参数及制作等要求；•支架、加固方案、斜撑、安全、保护措施等要求；•测量、安装及验收等要求；•强度、刚度、稳定性和安全评估等内容。
2. 外脚手架施工方案外脚手架施工方案是指施工单位为执行外脚手架的设计方案而制定的合理施工方案，这个方案涉及到外脚手架的搭建、拆卸、维护、验收等诸多方面，必须要严格按照设计图要求进行实施。
外脚手架施工方案应包括以下内容：•施工组织机构和管理体系；•施工方案及特殊工艺措施；•施工材料和施工设备清单；•施工进度和质量控制措施；•安全管理措施等。
3. 外脚手架安全技术措施外脚手架是建筑钢结构的重要组成部分，施工阶段如不注意安全，就有可能引发各种意外事故。
因此，我们必须采取必要的安全技术措施，如：•该区域必须监测并遮盖，并在施工区域附近提供明显的警示标志；•确保外脚手架上的工作平坦舒适；•工人完成工作后，需要将空间保持平整；•在需要的情况下，为外脚手架配备坚固和可靠的安全栅栏，以确保操作员的确切位置；•工人应穿着适当的工作服，并用安全带固定下来，以防止意外坠落。
4. 外脚手架材料品质标准外脚手架是一种建造用材，其品质标准直接关系到外脚手架的质量和安全。

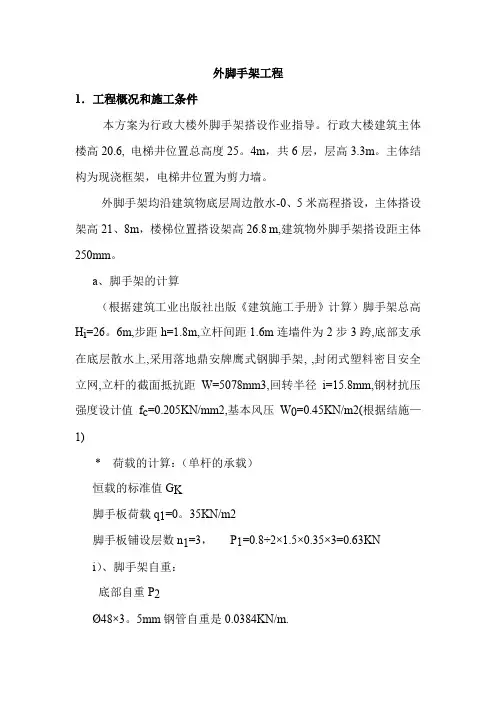

外脚手架工程
外脚手架工程1．工程概况和施工条件本方案为行政大楼外脚手架搭设作业指导。
行政大楼建筑主体楼高20.6, 电梯井位置总高度25。
4m，共6层，层高3.3m。
主体结构为现浇框架，电梯井位置为剪力墙。
外脚手架均沿建筑物底层周边散水-0、5米高程搭设，主体搭设架高21、8m，楼梯位置搭设架高26.8 m,建筑物外脚手架搭设距主体250mm。
a、脚手架的计算（根据建筑工业出版社出版《建筑施工手册》计算）脚手架总高H i=26。
6m,步距h=1.8m,立杆间距1.6m连墙件为2步3跨,底部支承在底层散水上,采用落地鼎安牌鹰式钢脚手架, ,封闭式塑料密目安全立网,立杆的截面抵抗距W=5078mm3,回转半径i=15.8mm,钢材抗压强度设计值f c=0.205KN/mm2,基本风压W0=0.45KN/m2(根据结施—1)* 荷载的计算：（单杆的承载）恒载的标准值G K脚手板荷载q1=0。
35KN/m2脚手板铺设层数n1=3，P1=0.8÷2×1.5×0.35×3=0.63KNi）、脚手架自重：底部自重P2Ø48×3。
5mm钢管自重是0.0384KN/m.扣件重量,每步按2个计算,每个重量Q=0.026KN脚手架步数n2=24.9/1.8=14P2= n2[0.038×(1.8+1.5+0.4)+0.052]=2.75KNA、安全网荷载P3塑料密目式安全网平均荷载q=0.002KN/m2P3=24.9×1.6×0.002=0.080KNG K=P1+P2+P3=0.63+2.75+0.008=3.46KNii）、施工荷载（活载q2=2kn/m2同时施工层数n3=2Q k=0.4×2×2=1.6KNiii）、风荷载的线标准值W k=I aφW k（离地10m时）风压高度变化系数μZ=0.71挡风系数φ=挡风面积An/迎风面积Aw=0.5风荷载标准Wk=0.7μS×μz×W0=0.7×0. 7×0.71×0.45=0.157kn/m2 W k=I aφW k=1×0.5×0.157=0.079KN/m2* 脚手架整体、稳定、验算：料强度附加分项系数γm，由表（5—5）查得γm=1.5607i)、设计值N`=1.2(N gk+ N gk)=1.2(3.46+1.6)=6.07KNii）、计算风荷载Mw：Mw=0.12Wk·h2=0.12×0.079×1.82=0.031KN·miii）、确定稳定系数查表5—20取μ=1.5λ=·h/I=1.5×1800/15.8=170由表522查得φ=0.254iiii)、算稳定f c/0.9γm=N`/φ·A+Mw/Wf c/0.9γm=0.205/0.9×1.5607=0.146KN/mm2N`/φ·A+Mw/W=6.07/0.25×489+34/5078=0.005+0.007=0.057KN/mm<0.146KN/mm2∴整体脚手架安全稳定.2）、脚手架顶部验算：* 荷载的计算：顶部主要是风荷载的作用力，竖向压力很小，本验算只计算水平风荷载。
脚手架工程
脚手架工程搭设种类本工程建筑物高度为93米，整个脚手架需要搭设94.5米高才能满足施工要求，如果采用传统脚手架则需要大量的周转材料；此外由于本工程工期较紧，装饰工程也得随主体工程一起穿插进行施工。
一层到11层采用落地双排脚手架，11层顶板（45米）以上，采用工字钢悬挑分段搭设的方法。
砌筑及装修阶段：脚手架搭设另见建筑装饰专项施工方案。
脚手架材质要求(1)钢管采用外径为ф48mm，壁厚3.5rnm，的焊接钢管。
材质符合，《普通碳素结构钢技术条件》(GB700-88)中的A3钢的技术条件，管材符合《直径5-152mm电焊钢管》(YB242-63)中的甲类软钢管。
《低压流体输送用焊接钢管》GB3092-82中普通钢管的规定。
对购进的钢管先除锈，内壁擦涂丽道防锈漆，外壁涂桔黄色防锈漆。
有严重锈蚀、弯曲、压偏损伤、及裂纹者挑出。
(2)扣件要符合设计规范规定(3)脚手板采用宽厚300mm×50mm厚木板，材质不低于国家的II等杉木和松木板，两端使用10～14号镀锌钢丝捆紧。
(4)安全网采用蓝色2000目(100mm×l00mm)密目安全网，其性能要符合国家规定和冲韧试验规定，并应取得地方安全部门的许可。
脚手架结构验算立杆不距：1.5米，立杆纵距：1.5米，横向距离：1.6米。
考虑到层高，采用三步三跨方式搭设。
计算：(取1个立杆及斜撑为计算单元)1层到11层45米落地杆件计算1、荷载计算(1)构架自重钢管构架自重查表A-1，步距 1.5 m ，立杆纵距 1.5m的双排架g k1=0.1394KN/m2G k1=1/2×l×H0×g k1=1/2×1.5×45×0.1394=4.705 KN(２)剪刀撑自重：每七个立杆间距一道，连续设置G k2=2.352KN(3)密目网自重0. 5KN/m2: (脚手架外围全封闭)G k3=0.5×45×10-2×1.5=0.3375KN(4)脚手板自重：(取三层)G k4=1/2×0.35×1.2×3×1.5=0.945 KN(5)挡脚板、栏杆自重：G k5=0.14×3×1.5=0.63KN(6)架面施工荷载Q k=1/2×2×1.2×1.5×2+1/2×3×1.2×1.5=6.3KN(7)风荷载：50米高处市区μz=1.25按照《建筑施工安全检查标准》(JGJ59-99)规定，2000目密目网的挡风系数约为37%，考虑到脚手架钢管的使用φ值取0.4 μs=1.3φ沈阳地区基本风压0.5 KN/m2ωk=0.7μsμzω0=0.7×1.3×0.4×1.25×0.5=0.054 KN/m2（8）脚手架立杆轴向力设计值NN=1.2(G k1+ G k2+ G k3+ G k4 +G k5)+1.4 Q k=1.2(4.705+2.352+0.3375+0.945+0.63)+1.4×6.3=10.7536+8.82=19.5834KN2、立杆的稳定:(1)不考虑风荷载时:λ=l0/i=kμh/i=(1.115×180×1.5)/1.58=190.5查表得φ=0.199由于脚手架属于临时结构,按照《建筑结构荷载规范》的规定,其荷载设计值应乘以0.9的折减系数0.9N/φA=0.9×19.9×103/0.199×4.89×102=180KN/m2<f=205 KN/m2(2)组合风荷载时:q wk=l a·w k=1.5×0.054=0.081 KN/mM w =0.12 q wk·h2=0.12×0.081×1.52=0.022KN·mw=5.08cm30.9(N/φA+ M w/w)=183.96 N/m2<f=205 K N/m23、连墙杆：采用在主体的门窗洞口等部位设置短钢管，用钢管将脚手架与主体连接，连墙杆布置3步３跨，在节点处连接。

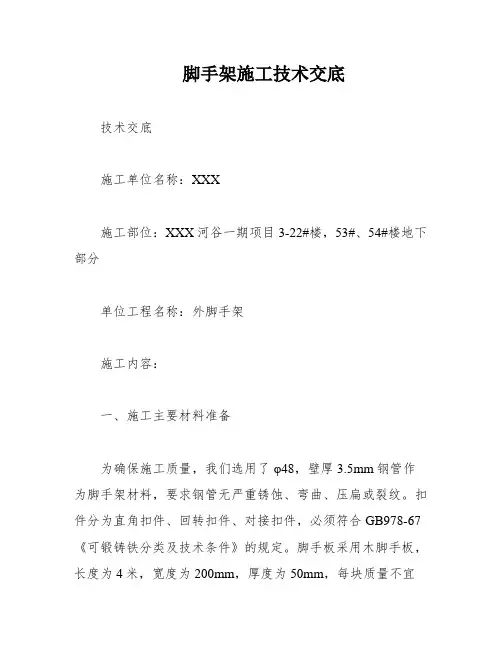

脚手架施工技术交底
脚手架施工技术交底技术交底施工单位名称：XXX施工部位：XXX河谷一期项目3-22#楼，53#、54#楼地下部分单位工程名称：外脚手架施工内容：一、施工主要材料准备为确保施工质量，我们选用了φ48，壁厚3.5mm钢管作为脚手架材料，要求钢管无严重锈蚀、弯曲、压扁或裂纹。
扣件分为直角扣件、回转扣件、对接扣件，必须符合GB978-67《可锻铸铁分类及技术条件》的规定。
脚手板采用木脚手板，长度为4米，宽度为200mm，厚度为50mm，每块质量不宜大于30kg。
使用的绿色密目网、水平安全网等必须有产品检验合格证。
二、脚手架设计2.1、脚手架选型本工程高层正负零以下及别墅采用双排落地式脚手架。
2.2、有关尺寸要求内立杆距建筑物外沿300mm，立杆纵距1.0m，步距1.5m，横距1.0 m，大横杆在立杆内侧。
拉结点的水平间距为3m，垂直间距为4.5m。
2.3、安全网设置每层结构施工完毕后，沿临边柱子外侧或楼板边缘设1.2m高护栏，绿色密目安全网封闭；结构与防护架之间，及内外排立杆之间，每两层设置水平大眼安全网一道。
三、脚手架搭设方法及要求3.1、基础处理落地脚手架基础处理图落地脚手架坐于基础回填土层上，按图示进行地基处理。
落地脚手架基础采用C20混凝土垫层和钢质底座，砼采用C20混凝土浇筑，坑原土回填，夯实，压实系数0.94.防护架外侧应有良好的排水设施。
3.2、脚手架搭设顺序纵向扫地杆→立杆→横向扫地杆→第一步纵向水平杆（大横杆）→第一步横向水平杆（小横杆）→第二步纵向水平杆→第二步横向水平杆→连墙件（或临时斜撑杆）→连立杆→设剪刀撑→铺脚板、挂安全网。
1）扫地杆脚手架设纵横扫地杆，纵向扫地杆采用直角扣件固定距底座上200mm处的立杆上，横向扫地杆用直角扣件固定在紧靠纵向扫地杆下方的立杆上。
2）立杆a.立杆纵距1.5m，立杆横距（脚手架宽）1.0m，在外侧立面整个长度连续设剪刀撑，剪刀撑与地面夹角45～60°。
外脚手架施工方案6篇
外脚手架施工方案6篇外脚手架施工方案外脚手架施工方案（一）：1.编制依据.《建筑施工扣件式钢管脚手架安全技术规范》jGj130-20XXj84-20XX;.《中国建筑一局集团工程项目安全生产标准》；•《建筑安全法规及文件汇编》2.工程概况北京东黎广场有限公司开发建造的东黎广场工程位于北京市朝阳区东直门外大街以南，东二环路以东，是一所集商用、办公、公寓为一体的综合性建筑，总建筑面积约为153064m2,结构型式为框架-剪力墙结构。
本工程首层-四层夹层为裙房，高为。
本工程裙房部分采用落地双排脚手架，标准层以上采用悬挑脚手架.3.施工准备.操作人员基本条件工作认真负责，按上岗要求的技术业务理论考核和实际操作技能考核取得《特种作业人员操作证》，操作人员务必持证上岗，严禁无证操作。
.施工工具、安全防护用具及工作服装施工用具：梅花扳手安全防护用具：安全带、安全帽工作服：防滑鞋.脚手架的材料要求钢管采用外径48mm壁厚的高频焊接钢管，严重锈蚀、弯曲、压扁、有裂缝的钢管严禁使用。
扣件为可锻压铸铁扣件，有直角扣件、旋转扣件、对接扣件，扣件务必贴合《可锻压铸铁分类及技术条件》的规定，并且要有出厂合格证，不得使用严重锈蚀、有裂缝的扣件。
跳板为长4m 宽200〜300mm 厚50mm的木跳板。
安全网采用20XX目/m2的密目安全网且为阻燃安全网。
4.搭设方案.脚手架类型本工程裙房外脚手架我们采用单立杆双排脚手架，局部为多排。
.搭设技术参数双排架的基础务必进行平整、夯实，并有明沟排水。
双排架底部垫通长道木且务必保证水平，内外立杆加绑扫地杆，扫地杆距地面为20cmo立杆横向间距（排距）为米；立杆纵向间距为；大横杆间距（步距）为；小横杆间距为W 1m,在没有脚手板对接跨内间距为，有脚手板对接的跨内在满足规范规定状况下根据实际设立。
内立杆距建筑物外皮为；搭设高度；本工程连墙件设置采用三步三跨，根据实际状况水平方向设在边柱及跨中部，竖向设在楼板及层高中部位置。
单排外脚手架工程施工方案
单排外脚手架工程施工方案在建筑施工中，脚手架是必不可少的设施之一，它在高空作业时提供了安全可靠的工作平台。
而单排外脚手架作为一种常见的脚手架类型，在许多工程中得到广泛应用。
本文将介绍单排外脚手架的施工方案，以确保施工过程安全、高效进行。
一、材料准备在搭建单排外脚手架之前，首先要做好材料的准备工作，确保所需材料的齐全。
常用的材料包括：立杆、水平杆、横杆、斜杆、斜撑、连接件等。
在选择材料时，必须确保其质量符合国家标准，并对所需材料进行清点和检查，以确保施工质量。
二、脚手架搭建1. 布置基础首先要对搭建脚手架的地面进行清理和整平，确保搭建的基础平整牢固。
在基础布置完成后，根据设计要求确定脚手架的位置和高度。
2. 立杆设置立杆是单排外脚手架的主要支撑部件，其设置影响着脚手架的稳固性和安全性。
立杆应按照设计要求进行设置，间距适当，且应使用水平仪进行调整，确保垂直度。
3. 框架安装横杆、斜杆和斜撑等框架部件的安装是搭建单排外脚手架的关键步骤。
在安装时应注意连接件的固定，确保各个部件之间连接紧密，稳固可靠。
4. 完善结构搭建脚手架后，应进行调整和检查，确保整个脚手架结构牢固、稳定。
同时，还应设置好脚手架的登高口和安全防护措施，为施工人员提供安全作业环境。
三、施工注意事项在单排外脚手架搭建完成后，施工过程中还需注意以下事项：1.施工人员必须经过专业培训，并佩戴好安全防护用具；2.脚手架上不得堆放过重物品，避免超载；3.施工现场应设置警示标识，提醒他人注意安全；4.雨雪天气或恶劣天气时应停工，以免影响脚手架的稳定性。
综上所述，单排外脚手架工程施工方案是一项重要的工作，正确搭建和使用脚手架对工程的顺利进行和施工人员的安全至关重要。
只有严格按照规范要求施工，确保脚手架质量和稳定性，才能有效保障施工的顺利进行和人员的安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
脚手架工程施工方案施工人员必须经三级安全教育合格，并签订安全责任协议后方可上岗操作，且在上岗之前，每位工人必须将身份证信息交到各自班组带长后，由带班长上报到项目部（如工人身份证未上报或信息不准确或不全，后期发生的任何工伤等费用，与项目部无关）。
进入施工现场必须戴好安全帽，并扣好帽带，遵守安全操作规程和六大纪律，严禁赤膊、穿拖鞋、酒后等违章冒险作业。
有高血压、心脏病、癫痫病、晕高、视力不好等不适合高处作业的人员，不得从事架子高空作业。
作业前要每位职工熟悉作业周围环境，每天上班必须对职工进行班前安全技术交底和应注意事项，并应做好班组台帐，每位职工都要掌握安全操作规程和操作要求。
编制依据：《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）一、材料选用及搭设型式四栋楼在2层以上按每6层（每次悬挑高度约为18米）悬挑一次，悬挑层位于3层、9层、15层、21层、27层。
1、构造要求本工程外脚手架选用Ф48.3×3.6规格的钢管，采用直角扣件，旋转扣件，对接扣件进行连接。
所用材料经验收合格方可使用。
a立杆：落地式脚手架立杆纵距1.5m，横距0.9m，大横杆步距1.8m，内侧立杆距建筑外围不大于0.30m（根据现场情况可适当调整），外侧上、下两根大横杆之间设一道护身栏杆。
上、下横杆的接长位置应错开布置在不同的立杆纵距中，以减少立杆偏心受载，与相近立杆的距离不大于纵距的三分之一。
在距外架底部220mm处设置通扫地杆，所有立杆均落在坚实的地基上，并在下面垫好脚手板。
b 大横杆：大横杆设在立杆内侧，长度不小于三跨，采用直角扣件与立杆扣紧，直角扣件不得朝上，防止雨水进入。
每一主节点处必须设置一小横杆，用直角扣件扣接并严禁拆除。
c 小横杆：每一主节点处必须设置一小横杆，用直角扣件扣接并严禁拆除，脚手板对接平铺时，接头处必须设置两根小横杆，脚手板搭接铺设时，接头处必须支在小横杆上。
接头在不同跨内(平面图)处设置剪刀撑宽度取3～5倍立杆纵距,斜杆与地面夹角在45°～60°范围内,最大面的斜杆与立杆的连接点离该层楼面不宜大于500mm。
脚手架剪刀撑布置示意图剪刀撑斜杆的接长宜采用搭接,搭接长度不应小于1m，应采用不少于3个旋转扣件固定,端部扣件盖板的边缘至杆端不应小于100。
e连墙件：为了增强脚手架的侧向刚度及稳定性，在外脚手架与建筑物之间设置连接杆，在四周每层边梁上每4.5m预插短钢管入砼内220mm，点焊在梁内主筋上，浇筑砼后将短钢管和连墙杆（钢管）用十字扣件连接，结构与外架形成可靠的连接,以保证外架的稳定。
连接杆两步三跨布置，上下错开，成菱形布置。
连接杆尽量设置在立杆与大、小横杆的连接处，与脚手架架体垂直，如在规定的位置上设置有困难，应在邻近点补足。
f 护栏和挡脚板：在铺脚手板的操作层上必须在外排立杆内侧距脚手板面1000mm 处设一道护栏，涂红白油漆，并设220mm 高挡脚板。
g 扫地杆：脚手架必须设置纵、横向扫地杆。
纵向扫地杆应采用直角扣件固定在距底座下皮220mm 高的立杆上。
横向扫地杆采用直角扣件固定在紧靠纵向扫联墙件示意图脚手板、护栏、挡脚板构造地杆下方的立杆上。
其连接方式及接头位置同纵向水平杆。
h 防护棚搭设为防止施工时异物坠落，在每部施工电梯前及建筑物周围外架通道部位设置防护棚。
i 门洞搭设采用上升斜杆、平行弦杆桁架结构型式，洞处的空间桁架，除下弦平面外，应在其余5个平面内的图示节间设置一根斜腹杆。
二、落地式钢管脚手架 1、搭设顺序-60°45°1-111NN NN NN放线→铺设脚手板→按立杆间距排放底座→放置纵向扫地杆→逐根树立立杆→安装横向扫地杆→安装第一步大横杆→安装第一步小横杆→第二步大横杆→第二步小横杆→加设临时抛撑→第三、四步大横杆和小横杆→设置联墙杆→加设剪刀撑→铺脚手板→搭护身栏杆和挡脚板→立挂安全网2、脚手板铺设结构施工时，作业层脚手板沿纵向满铺，做到严密、牢固、铺稳、铺实、铺平，不得有50mm以上间隙。
离开墙面200mm，严禁留长度超过150mm的探头板。
搭接铺设的脚手板，要求两块脚手板端头的搭接长度应不小于400mm，接头处必须在小横杆上。
3、支撑体系纵向支撑：为了增强脚手架的纵向稳定性和整体性，在脚手架纵向传力结构的外侧每6m沿高度由下而上连续设置纵向剪刀撑。
斜杆与地面夹角在45°～60°范围内，最大面的斜杆与立杆的连接点离地面不宜大于500mm。
4、走道搭设施工人员上下楼层搭设之字走道。
走道采用钢管、扣件搭设，宽度1m，坡度1：6（高：长）。
搭设走道的立杆、纵向水平杆间距1.5m，横向水平杆间距1m。
走道的脚手板钉防滑条，防滑条厚度30mm，间距300mm。
走道的转弯处搭设平台，平台宽度1.5m，平台绑剪刀撑。
坡道及平台绑两道护身栏杆和220mm高度的挡脚板。
5、外脚手架拆除：先由项目部对拆除人员进行全面的外架拆除安全技术交底。
拆除时，周围设置护栏或警戒标志，设专人指挥，严禁非作业人员入内，拆除顺序由上至下，先搭后拆，后搭先拆的原则，先拆栏杆、脚手板、剪刀撑、斜撑，后拆小横杆、大横杆、立杆，先按一步一清的原则一次进行，严禁上下同时作业。
拆立杆时，先抱住立杆再拆最后两个扣，拆除大横杆、斜撑、剪刀撑时，先拆中间扣，然后托住中间，再解开端头扣。
连墙件应随拆除进度逐层拆除。
严禁先将连墙件整层或数层拆除后再拆除脚手架，分段拆除高差应不大于2步。
脚手架的拆除作业应按区段每段自上而下的顺序逐层拆除，不容许上、下两层同时拆除。
每层先拆除与结构拉结的杆件，待外饰面施工人员打胶、清理完毕后，再拆除本层架体。
拆完一层后再进行下一层的施工。
裙楼外墙装饰应按区段每段自上而下逐层进行，一层施工完毕后再拆除此层外架。
每层拆除前应先将此层外架上的材料、垃圾等物品清除干净，并将封闭外架用的安全网拆除。
拆除过程中应将已松开连接的杆配件及时拆除运走，避免误扶和误靠已松脱连接的杆件。
拆下的杆配件，先转入楼层，用施工电梯运输至地面，严禁向下抛掷。
在拆除过程中，应作好配合、协调动作，禁止单人进行拆除较重杆件等危险性的作业。
拆除整个过程中，不得换人，统一指挥，上下呼应，动作协调，当解开与另一个有关的结扣时，应先通知对方，以防坠落。
拆除时严格控制架杆接触电线，做好成品保护措施，不要碰坏外墙、瓷片、窗框、玻璃、水管等物品。
三、型钢悬挑式外脚手架1、布置原则本工程拟在塔楼3层施工采用悬挑脚手架；6层悬挑一次。
挑梁应根据悬挑架荷载及悬挑长度等情况具体确定。
施工用悬挑脚手架采用16号工字钢作为主悬挑梁，外挑段不宜超过1.5m，锚固段不得小于外挑段的1.25倍。
禁止采用脚手架钢管作为主挑梁。
挑梁必须平整搁支在梁板面并锚固，相邻悬挑梁的间距不得大于1.5m。
悬挑梁尾端应在两处及以上固定于钢筋混凝土梁板结构上。
锚固型钢悬挑梁的U形钢筋拉环或锚固螺栓直径为16mm，上部用角钢或钢板固定，每个点锚固两颗螺帽。
最尾端U型环距工字钢端部距离不少于20cm，U形环内侧应用木方卡紧。
挑梁外端设置单根直径不小于φ14的钢丝绳进行反拉，反拉钢丝绳与悬挑梁的夹角不小于60度，反拉钢丝绳必须与建筑结构锚固，反拉钢丝绳应设置3个（对）绳卡且绳卡间距不应小于钢丝绳直径的6倍，绳卡开口方向压在主受力绳。
2、搭设顺序预埋锚固钢筋环→安装型钢→固定型钢→竖立杆→搭设扫地杆→横向水平杆→纵向水平杆→加设剪刀撑→铺设脚手板→在作业面搭设护身栏杆→挂安全网3、构造要求及搭设方法悬挑钢梁：悬挑钢梁采用I16工字钢，间距1.3～1.5m ，通过预埋锚固的两根φ20的钢筋抱箍与结构楼板固定，锚固长度不少于300，锚固段应置于下层板筋位置，或与梁主筋连接。
在楼板混凝土强度达到设计强度的50%时，方可开始安装型钢，型钢与钢筋环卡紧。
工字钢上安装立杆的位置焊一根长150mm 的短钢筋，以防止钢管产生滑移。
悬挑钢梁其上部脚手架构造同落地式脚手架。
钢丝绳：悬挑架采用钢丝绳进行卸荷，每次悬挑分两次卸荷。
钢丝绳选用6×19φ14光面钢丝绳，强度极限≥1400MPa 。
断股、锈蚀严重的钢丝绳不得使用。
钢丝绳与结构的固定形式为：在结构梁上预埋φ20的焊接封闭吊环，钢筋吊环另一端应做成钩状固定在结构梁上。
主体结构施工时，应注意预埋吊环的楼1 工字钢埋设节点做法2 立杆与工字钢抗滑连接节点做法层，防止漏埋。
外悬挑架大横杆、小横杆、立杆、扫地杆、剪刀撑、连墙件、脚手板、护栏、挡脚板构造要求同落地式脚手架，悬挑脚手架每根立杆下设置一根钢梁，悬挑钢梁具体构造及钢丝绳卸载示意图如下图：A-A 剖面外悬挑脚手架立面示意图 外悬挑脚手架钢丝绳卸载设置示意图连墙杆 连墙杆 连墙杆 连墙杆φ14钢丝绳φ14钢丝绳四、外脚手架安全管理工作脚手架施工除了遵守公司和规范规定外，尚应遵守以下各条：架子搭设相关杆件质量要求2立杆与工字钢抗滑连接节点做法1工字钢埋设节点做法悬挑式扣件钢管脚手架计算书钢管脚手架的计算参照:《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）。
计算参数:双排脚手架，搭设高度20.0米，立杆采用单立管。
立杆的纵距1.20米，立杆的横距1.05米，内排架距离结构0.30米，立杆的步距1.20米。
采用的钢管类型为48×2.8，连墙件采用2步2跨，竖向间距2.40米，水平间距2.40米。
施工活荷载为3.0kN/m2，同时考虑2层施工。
脚手板采用竹笆片，荷载为0.15kN/m2，按照铺设4层计算。
栏杆采用竹笆片，荷载为0.15kN/m，安全网荷载取0.0050kN/m2。
脚手板下大横杆在小横杆上面，且主结点间增加一根大横杆。
基本风压0.35kN/m2，高度变化系数1.8600，体型系数0.6000。
悬挑水平钢梁采用[16b号槽钢U口水平，其中建筑物外悬挑段长度1.50米，建筑物内锚固段长度2.30米。
悬挑水平钢梁采用拉杆与建筑物拉结，最外面支点距离建筑物1.35m。
拉杆采用钢丝绳。
一、大横杆的计算大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。
按照大横杆上面的脚手板和活荷载作为均布荷载计算大横杆的最大弯矩和变形。
1.均布荷载值计算大横杆的自重标准值 P1=0.036kN/m脚手板的荷载标准值 P2=0.150×1.050/2=0.079kN/m活荷载标准值 Q=3.000×1.050/2=1.575kN/m静荷载的计算值 q1=1.2×0.036+1.2×0.079=0.137kN/m活荷载的计算值 q2=1.4×1.575=2.205kN/m大横杆计算荷载组合简图(跨中最大弯矩和跨中最大挠度)大横杆计算荷载组合简图(支座最大弯矩)2.抗弯强度计算最大弯矩考虑为三跨连续梁均布荷载作用下的弯矩跨中最大弯矩计算公式如下:跨中最大弯矩为M1=(0.08×0.137+0.10×2.205)×1.2002=0.333kN.m 支座最大弯矩计算公式如下:支座最大弯矩为M2=-(0.10×0.137+0.117×2.205)×1.2002=-0.391kN.m 我们选择支座弯矩和跨中弯矩的最大值进行强度验算：=0.391×106/4248.0=92.100N/mm2大横杆的计算强度小于205.0N/mm2,满足要求!3.挠度计算最大挠度考虑为三跨连续梁均布荷载作用下的挠度计算公式如下:静荷载标准值q1=0.036+0.079=0.114kN/m活荷载标准值q2=1.575kN/m三跨连续梁均布荷载作用下的最大挠度V=(0.677×0.114+0.990×1.575)×1200.04/(100×2.06×105×101950.0)=1.616mm大横杆的最大挠度小于1200.0/150与10mm,满足要求!二、小横杆的计算小横杆按照简支梁进行强度和挠度计算，大横杆在小横杆的上面。
