风管机系统介绍与工作原理
风管机系统介绍及工作原理
风管式空调机系统顾名思义是以空气作为输送介质，它利用冷媒集中制取冷量，将新风冷却、加热，与回风混合后送入室内。
如果没有新风，则只将回风加热、冷却。
风管式空调机系统的室外机由一台压缩机和一台风冷冷凝器组成，室内机是由蒸发器和循环风机组成，形式有多种如天花式，暗藏天花式等。
该系统的特点是室外机的冷凝器采用空气冷却，每台室外机与室内机一对一配置形成独立系统，室外机的冷凝器与室内机蒸发器之间的连接统管最长可达25m，暗藏是天花机（室内机）可接风管并根据室内空间情况能将送风
口一均匀布置在室内，还可接入新风管引进新风，系统完全依靠冷媒循环完成空调要求，该系统既有分体式空调的使用功能，又有中央空调的送风效果。
相对于其他形式的中央空调，风管式系统初投资较小，设计、使用简单，安装方便，使用灵活等特点。
风冷管道式空调机是一种通过风管向密闭空间、房间或区域直接提供集中处理空气的设备，它主要包括制冷（制热）系统以及空气循环和净化装置，还可以包括辅助加热装置等。
内机是一个简单的空气处理箱，采用高效低噪声离心风机，机外余压一般为20～250Pa以保证房间内气流组织合理。
风管机系统由于采用送风管道，风管断面有一定尺寸，故对建筑物有
一定的要求。
风管机系统的适用范围：商场酒店大厅大型会议室餐厅食堂娱乐场所
等。
产品特点：
（1）优点
节约投资
风冷管道式空调系统属全空气系统，无水系统及其各种配套设备，因而大大降低了初投资。
使用方便
空调系统简单，无需专人管理，只需定期检查。
送风均匀
高静压管道机的出风口处的风压较高，可通过风道的正确设计来保证室内气流的均匀性。
配合装修
风管装于天花内，仅风口露于室内，可根据装修要求选择不同材质的风口，使装修美观大方。
引入新风
机组可引入部分新风，提高了室内空气品质，使您拥有健康舒适的空间。
（2）缺点
需要大面积的吊顶，且吊顶高度较高，减少了房间的层高。
不装风量调节阀时，无法实现各个房间单独控制。
任一房间需要时，均要全部开启空调机组，资源浪费严重。
设备噪音较大。
由于是一台室内机对应一台室外机，室外数量较多，影响建筑物外形美观。
适用场所：商场酒店大厅大型会议室餐厅食堂娱乐场所等
推荐品牌：大金、美的、志高
风管机室内部分安装图：
WOIRD格式
任一房间需要时，均要全部开启空调机组，资源浪费严重。
设备噪音较大。
由于是一台室内机对应一台室外机，室外数量较多，影响建筑物外形美观。
适用场所：商场酒店大厅大型会议室餐厅食堂娱乐场所等
推荐品牌：大金、美的、志高
风管机室内部分安装图：。
格力一拖三风管机工作原理
格力一拖三风管机工作原理
一拖三风管机是一种中央空调系统，由一台主机和三个风管机组成。
它的工作原理如下：
1. 主机工作原理：
主机是整套空调系统的核心，它接收室内的热量，经过处理后将冷气或热气送入各个风管机中。
主机包括压缩机、冷凝器、膨胀阀和蒸发器等主要部件。
- 压缩机：将制冷剂（通常是氟利昂气体）压缩成高温高压气体。
- 冷凝器：通过散热将高温高压气体冷却成高温高压液体。
- 膨胀阀：控制制冷剂的流量，使其进入蒸发器。
- 蒸发器：制冷剂在此处放热吸收室内的热量，冷凝成低温低
压气体。
2. 风管机工作原理：
每个风管机各自有一个通风系统，通过风管将冷气或热气传送到室内各个房间。
风管机由隔音管道、送风机、回风机和过滤器等主要部件组成。
- 隔音管道：将空气从主机传送至风管机。
- 送风机：使室内空气通过风管流向不同房间。
- 回风机：使室内的污浊空气经过过滤后回到主机进行再处理。
- 过滤器：去除室内空气中的污染物，提高空气质量。
整个空调系统通过主机的工作循环，将室内的热量转移至室外，
达到降温或加热的效果。
同时，风管机使冷气或热气均匀流向各个房间，调节室内温度。
风机盘管的结构及原理
风机盘管的结构及原理
风机盘管是一种通风设备，结构包括风机、盘管和控制系统。
其
工作原理是通过风机产生气流，将空气送入盘管，并通过盘管实现空
气的加热或冷却。
具体结构和原理如下：
1. 风机：风机是风机盘管的核心部件，负责产生气流。
它通常
由电动机和叶轮组成。
电动机提供动力，驱动叶轮高速旋转，产生空
气流动。
2. 盘管：盘管是空气加热或冷却的关键组件。
它通常由管道和
受热介质组成。
当空气经过盘管时，受热介质（如蒸汽、热水或制冷剂）通过管道流动，传递热量给空气，从而实现空气的加热或冷却。
3. 控制系统：控制系统用于监测和调节风机盘管的工作情况。
它通常由传感器、控制器和执行器组成。
传感器可以感知空气温度、
湿度等参数，将这些信号传递给控制器。
控制器根据接收到的信号，
判断是否需要调节风机的转速、盘管的受热介质流量等参数，从而实
现精确控制。
执行器根据控制器的指令，调节风机和盘管的工作状态。
风机盘管通过风机的作用，将室外空气通过盘管送入建筑内部，
进行加热或冷却。
在冷却模式下，空气经过盘管，受到制冷剂的吸热
作用，实现降温。
而在加热模式下，空气通过盘管时，受到蒸汽或热
水的加热作用，实现升温。
风机盘管的结构和工作原理使其在空调系统中具有重要作用，广
泛应用于办公楼、商场、医院等建筑中，提供舒适的室内环境。

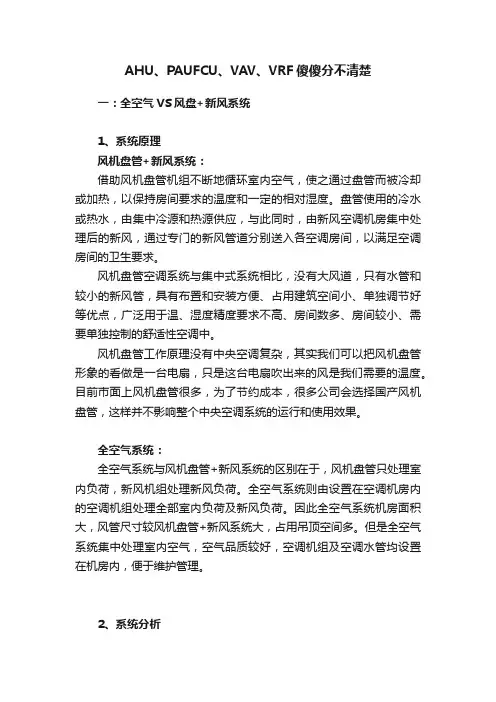

AHU、PAUFCU、VAV、VRF傻傻分不清楚
AHU、PAUFCU、VAV、VRF傻傻分不清楚一：全空气VS风盘+新风系统1、系统原理风机盘管+新风系统：借助风机盘管机组不断地循环室内空气，使之通过盘管而被冷却或加热，以保持房间要求的温度和一定的相对湿度。
盘管使用的冷水或热水，由集中冷源和热源供应，与此同时，由新风空调机房集中处理后的新风，通过专门的新风管道分别送入各空调房间，以满足空调房间的卫生要求。
风机盘管空调系统与集中式系统相比，没有大风道，只有水管和较小的新风管，具有布置和安装方便、占用建筑空间小、单独调节好等优点，广泛用于温、湿度精度要求不高、房间数多、房间较小、需要单独控制的舒适性空调中。
风机盘管工作原理没有中央空调复杂，其实我们可以把风机盘管形象的看做是一台电扇，只是这台电扇吹出来的风是我们需要的温度。
目前市面上风机盘管很多，为了节约成本，很多公司会选择国产风机盘管，这样并不影响整个中央空调系统的运行和使用效果。
全空气系统：全空气系统与风机盘管+新风系统的区别在于，风机盘管只处理室内负荷，新风机组处理新风负荷。
全空气系统则由设置在空调机房内的空调机组处理全部室内负荷及新风负荷。
因此全空气系统机房面积大，风管尺寸较风机盘管+新风系统大，占用吊顶空间多。
但是全空气系统集中处理室内空气，空气品质较好，空调机组及空调水管均设置在机房内，便于维护管理。
2、系统分析A．全空气系统1）系统原理示意图空调机组布置在专用机房内（空调机组需连接冷热水管）；风口设置在公共区域及租户内，风口形式结合精装修设置。
2）现场照片参考：全空气系统（空调机房）：全空气系统（末端风口）：B．风机盘管+新风系统1）系统原理示意图：新风系统需设置新风机房，面积比全空气系统机房小；风机盘管及风管设置在公共区域及租户内，风口形式结合精装修设置。
2）示意参考：现场照片参考：风机盘管示意图（已接水管，未接风管）：C．两种空调形式优缺点对比二：常见办公空调系统对比1、VAV与FCU+PAU对比2、VAV与VRV对比你爱我们吗？那就把我们公共号置顶吧，我想聪明如我的你会找到怎么设置的。
中央空调和风管机的优缺点
中央空调和风管机的优缺点中央空调和风管机是目前广泛应用于建筑物的二种空调系统。
它们都有一定的优点和缺点，本文将重点探讨这些优缺点。
首先，让我们先了解一下中央空调和风管机的工作原理。
中央空调系统通过一台主机将空气处理后分发到整个建筑物的各个房间。
主机通常由冷却机组、冷却水系统、风机和风道组成。
风管机则主要由风机、风道和调节装置组成。
两者的主要区别在于空气的分发方式。
中央空调系统通过风道将处理后的冷（热）空气输送到各个房间，而风管机则在每个房间内安装一个风机和风道，通过局部循环供应空气。
中央空调系统和风管机的优点之一是能够实现整体空气处理。
由于主机控制整个空调系统，用户可以对室内温度、湿度和空气质量进行统一调节。
而风管机的优点在于它的灵活性。
由于每个房间具有独立的风机和风道，用户可以根据需要调节每个房间的温度和风量。
另一个优点是中央空调系统和风管机都能够节约能源。
中央空调系统通过在主机中集中处理空气，可以更有效地利用能源。
而风管机则通过局部循环供应空气，减少了输送空气的损失。
这两种系统都可以根据实际需求进行调节，以避免能源的浪费。
然而，中央空调系统和风管机也有一些缺点。
首先，中央空调系统的安装和维护成本较高。
由于需要安装大型的主机和复杂的风道系统，中央空调系统的安装费用较高。
而且，由于整个系统的运行需要专业人员进行维护，维护费用也比较昂贵。
风管机的缺点在于每个房间都需要单独安装风机和风道，所以对于建筑物的改造会比较困难。
此外，中央空调系统和风管机在空气分布的均匀性上也存在一些差异。
中央空调系统通过风道将处理后的空气均匀地输送到各个房间，从而使室内的温度和湿度保持较为均衡。
而风管机则因为每个房间有独立的风机和风道，有可能导致室内温度和湿度的差异。
综上所述，中央空调系统和风管机都有各自的优点和缺点。
中央空调系统适用于大型建筑物，能够实现整体空气处理，节约能源。
风管机则适用于小型建筑物，具有较高的灵活性。
风管机空调原理
风管机空调原理
风管机空调是一种常见的中央空调系统，它通过一系列的风管将冷（或热）空气输送到不同的房间或空间中。
该系统的原理主要包括空气循环、空气过滤、制冷或制热以及供风控制等几个方面。
首先，空调系统会循环空气。
它通过风管将空气从室内送入空调主机，主机经过制冷或制热处理后再通过另一根风管将处理后的空气送回室内，形成连续的空气循环。
其次，空调系统会对空气进行过滤。
在送回室内的空气经过主机处理之前，会通过过滤器进行净化。
过滤器能够去除空气中的灰尘、细菌、花粉等有害物质，确保送入室内的空气清洁健康。
接着，空调系统会根据需要进行制冷或制热。
当需要制冷时，主机中的制冷剂会吸热蒸发，吸收空气中的热量，使空气温度降低。
当需要制热时，主机中的制冷剂会释放热量，将空气加热。
最后，空调系统还会对供风进行控制。
通过调节风机的转速和风门的开合程度，可以控制送入室内的空气量和温度，从而满足不同房间或空间的需求。
总的来说，风管机空调的原理是通过空气循环、空气过滤、制冷或制热以及供风控制等步骤，将冷（或热）空气送入室内，提供舒适的室内环境。
风管机和中央空调的特点比较
风管机和中央空调的特点比较由于现在房地产行业发展迅速，风管机也随着这股热潮受到更多客户的青睐，但是由于是新产品，部分客户仍然不太了解这款产品的特点，苏州饶丰机电设备就为大家介绍一下风管机的特点。
什么是风管机风管机是风管式空调机的简称，它利用空调连接风管向室内输送冷风，室内机和中央空调的一种末端(风机盘管)基本是一样的，而且也是采用吊顶暗装形式，从外观上看与中央空调没有区别。
风管机使用的送风机是高静压风机，静压越大，送风扬程越长。
风管机送风需要通过风管，送风过程不可避免地有风压损失，如果不采用高静压风机的话，送到室内的风就很小了。
什么是中央空调中央空调系统由一个或多个冷热源系统和多个空气调节系统组成。
采用液体汽化制冷的原理为空气调节系统提供所需冷量，用以抵消室内环境的热负荷;制热系统为空气调节系统提供所需热量，用以抵消室内环境冷负荷。
制冷系统是中央空调系统至关重要的部分，其采用种类、运行方式、结构形式等直接影响了中央空调系统在运行中的经济性、高效性、合理性。
风管机与中央空调比较风管机与中央空调明显的不同就是普遍采用一拖一形式，整体控制室内机和室外机。
如果几个房间都要安装风管机，要求的外机位置就比较多。
舒适度虽不及中央空调，但价格比中央空调便宜得多。
另外，风管机使用的是定频技术，使用起来比变频的中央空调和普通分体空调更耗电。
到底是风管机好还是空调好? 如果您既要享受舒适生活，又希望省电，可以选择高大上的中央空调;如果想要舒适，预算却没那么多，风管机便是不二之选了;如果对舒适度要求不高，您可以选择教为常见的普通分体空调。
建议您依照经济实力选择适合自己制冷系统。
风管机和中央空调区分是主机大小，风管机也属于中央空调的一种，属于氟系统，大的风管机可以管800平米，可以开很多个风口。
中央空调现在分为氟系统和水系统，水系统的一般为大型的，小型水系统的耗电，所以现在一般3000平米以下使用氟系统节约用电，风管机一般家用的便宜，不需要做多少风管，一般都为侧出风口，如果家装内机安装好后，风管机，多联机，水机，他们的外观都是一样的，使用效果也是一样的，只有部分贵的变频多联机内机还采用的直流风机，噪音要低些，其它都是一样的。
风管机原理
风管机原理
风管机原理是通过风道系统将空气进行输送和分配的一种设备。
其主要工作原理是利用风机产生的气流，在风道内通过调节风速和气流分配，实现对室内空气的循环和供应。
风管机主要由风机组、风道、过滤器和调节装置组成。
风机组主要是通过电机驱动风轮产生风力，将室内空气吸入系统。
风道则是通过一系列的管道和连接件，将风机产生的气流输送到各个需要通风冷却或加热的区域。
过滤器的作用是对空气中的颗粒物和污染物进行过滤，保证送入室内的空气的清洁度。
调节装置则可以调节风机的转速和气流量，以适应不同的室内空气需求。
在工作过程中，风管机会根据室内空气的实际情况进行自动调节。
当室内温度过高时，风机会增大转速和气流量，将室内热空气排出，并将新鲜的室外空气送入室内，以降低室温。
当室内空气质量不佳时，风管机会通过过滤器对空气进行净化处理，去除颗粒物和污染物，提供清洁的室内空气。
此外，风管机还可以根据室内外温度、湿度和人员活动情况等参数进行智能控制。
通过使用传感器和自动控制系统，风管机可以实现室内空气的精确调节和节能运行。
总的来说，风管机利用风道系统将空气进行输送和分配，通过调节风速和气流分配，实现室内空气的循环和供应。
其工作原理简单、有效，可以提供清洁、舒适的室内环境。
风机盘管加新风系统介绍.
一、风机盘管的构造、分类和工作原理
2. 风机盘管的分类 按结构型式可分为：立式、卧式、卡式和壁挂式 按安装型式可分为：暗装和明装； 按出口静压可分为低静压型和高静压型； 按出风方向不同，有顶出风、斜出风、前出风之分
一、风机盘管的构造、分类和工作原理
壁挂式
卧式暗装
卡式
立式暗装
一、风机盘管的构造、分类和工作原理
二、风机盘管加新风系统的特点
风机盘管加新风系统的适用场合 适用于旅馆、饭店、公寓、医院、办公楼等多层（或高 层）多室的建筑物中； 需要增设空调的小面积、多房间的建筑； 室温需要进行个别调节的场所。
三、风机盘管加新风的布置方式
卧式暗装 暗装风机盘管机组无装饰板，一般布置在室内看不到的地方，对外 观装饰及颜色都无具体要求，其价格比明装风机盘管便宜得多。
一、风机盘管的构造、分类和工作原理
3. 风机盘管的工作原理 风机盘管冷热量调节：
风机盘管一般有高、中、低三档变速装置。通过三速开 关调节风机转速，从而调节风机盘管的风量和冷（热）量。 风机高档运行时，风量最大，制冷（热）量也最大；中档运 行时，其风量，制冷（热）量居中；风机低档运行时，风量 最小，制冷（热）也最小。
上送风上回风
侧送风上回风
三、风机盘管加新风的布置方式
立式明装 对于会议室、会客室、接待室等布置比较豪华的空调房 间，宜采用明装风机盘管。根据风机盘管的重量和造型， 可布置为落地式，挂墙式或吊顶式。
四、风机盘管水系统的形式
双管制系统 一根供水管、一根回水管组成的风机盘管水系统，和机 械循环的热水供暖系统相似。夏季供冷水、冬季供热水都 是用相同的管路。 系统简单，布置方便，投资省，是目前最常用的一种空 调水系统。 季节切换时，冷、热源交替使用，不能同时向末端装置 供冷水和热水，适用于建筑物功能较单一、舒适性要求相 对较低的场所。
四管制风机盘管原理
四管制风机盘管原理
四管制风机盘管系统是一种用于空调系统的高级控制系统，它
结合了风机盘管系统和冷热水系统，具有更高的灵活性和能效。
这
种系统通常由四个主要部分组成，冷水盘管、热水盘管、冷水风机
盘管和热水风机盘管。
首先，让我们来看看冷水盘管和热水盘管的原理。
冷水盘管通
过冷水循环来降低室内空气的温度，它从冷水机组中得到冷水，然
后通过管道输送到各个风机盘管的冷却线圈中，通过换热来降低室
内空气的温度。
热水盘管则是通过热水循环来提供加热，它从热水
机组中得到热水，然后通过管道输送到各个风机盘管的加热线圈中，通过换热来提高室内空气的温度。
接下来是冷水风机盘管和热水风机盘管的原理。
冷水风机盘管
通过风机将室内空气吹过冷却线圈，从而实现降温。
热水风机盘管
则通过风机将室内空气吹过加热线圈，实现加热。
四管制风机盘管系统的原理是通过控制这四个部分的工作状态
来实现对空调系统的精细控制。
系统可以根据室内温度和需求自动
调节冷水和热水的流量，以及风机的运行状态，从而实现室内温度
的精确控制和能源的高效利用。
总的来说，四管制风机盘管系统通过冷水盘管、热水盘管、冷水风机盘管和热水风机盘管四个部分的协调工作，实现了空调系统的高效、精细控制，为建筑提供了舒适的室内环境，同时也提高了能源利用效率。
冷媒机系统(风管机)PPT课件
工厂，百货公司，厨房
5.0～7.5
.
‹#›
148
回风格栅的推荐流速m/s
位置 近座位 逗留区以上 门下部 门上部 工业用
流速m/s 2～3 3～4
4
3
>=4
.
‹#›
148
顶棚散流器送风量 l/s
尺寸mm 250*250 300*300 350*350 400*400 500*500 600*600
.
‹#›
148
风管机系统介绍
➢它利用外机集中产生的冷热量，将室内的 回风（或回风与新风的混合）集中在内机 进行空气处理，如冷却、加热、加湿、净 化等，再由风管送入各个空调区。
➢室内机是一个简单的空气处理箱，采用高 效低噪声离心风机，机外余压一般为20～ 250Pa以保证房间内气流组织合理。
.
‹#›
百货公司、剧场
?6.0 ～7.5 ?6.2 ～7.5 5.0～7.0
教室、图书馆、办公室 ?5.0 ～6.0 ?6.0 ～7.5 3.5～4.5
.
‹#›
148
以噪音标准控制的允许送风流速m/s
应用场所
流速m/s
图书馆，广播室
1.75～2.5
住宅，公寓，私人办公室，医院房间
2.5～4.0
银行，戏院，教室，一般办公室，商店，餐厅 4.0～5.0
135
170
255
340
.
‹#›
148
侧送风口的送风量 l/s
送风口尺寸 mm
250*150 300*150 400*150 500*150 600*150 750*150 900*150
送风口流速m/s
1.5
2
