第2章 与列车运行相关的设备
1.轨道电路组成和工作原理
❖ 轨道电路是由钢轨作为导体，两端加上机械绝 缘（或电气绝缘），接上送电和受电设备构成 的电路。
钢轨绝缘 钢轨接续线
轨道电阻
轨道电源
引接线 轨道继电器
第2章 与列车运行相关的设备
工作原理
①当轨道电路设备、线路完好，又没有列车、车 辆占用时，轨道电路的电流从电源正极经钢轨、 轨道继电器线圈回到负极而构成闭合回路，继电 器处于吸起状态，表示轨道区段内无车占用，此 状态称为轨道电路的调整状态
第2章 与列车运行相关的设备
②当轨道电路设备、线路完好，但是有列车、车 辆占用时，因为车辆的轮对电阻比轨道继电器线 圈电阻小，所以轨道电路被轮对分路后，流经继 电器线圈的电流急剧变小，不足以使衔铁保持吸 起状态，致使继电器失磁落下，表示轨道区段有 车占用，此状态称为轨道电路的分路状态
第2章 与列车运行相关的设备
至轨道联锁 机笼
控辅 电 制助 源 板板 板
第2章 与列车运行相关的设备
工作原理
（1）对列车占用区段的检测 （2）发送ATP信息
第2章 与列车运行相关的设备
(3)50Hz相敏轨道电路
❖ 用于城市轨道交通的交流工频轨道电路有50Hz相 敏轨道电路，它们只有监督列车占用的功能，不 能传输其他信息。由于城市轨道交通一般采用直 流牵引，所以轨道电路可以采用50Hz电源。
第2章 与列车运行相关的设备
（2）音频无绝缘数字轨道电路
❖轨道电路占用检 测以及地对车的ATP数字信号传输的双重任务。音 频无绝缘数字轨道电路所传输的轨道信号内包含 的数字信息
第2章 与列车运行相关的设备
设备组成
❖ 轨旁设备
轨旁设备由轨道耦合单元、棒线和耦合环线三部
1.轨道电路组成和工作原理
❖ 轨道电路是由钢轨作为导体，两端加上机械绝 缘（或电气绝缘），接上送电和受电设备构成 的电路。
钢轨绝缘 钢轨接续线
轨道电阻
轨道电源
引接线 轨道继电器
第2章 与列车运行相关的设备
工作原理
①当轨道电路设备、线路完好，又没有列车、车 辆占用时，轨道电路的电流从电源正极经钢轨、 轨道继电器线圈回到负极而构成闭合回路，继电 器处于吸起状态，表示轨道区段内无车占用，此 状态称为轨道电路的调整状态
第2章 与列车运行相关的设备
②当轨道电路设备、线路完好，但是有列车、车 辆占用时，因为车辆的轮对电阻比轨道继电器线 圈电阻小，所以轨道电路被轮对分路后，流经继 电器线圈的电流急剧变小，不足以使衔铁保持吸 起状态，致使继电器失磁落下，表示轨道区段有 车占用，此状态称为轨道电路的分路状态
第2章 与列车运行相关的设备
至轨道联锁 机笼
控辅 电 制助 源 板板 板
第2章 与列车运行相关的设备
工作原理
（1）对列车占用区段的检测 （2）发送ATP信息
第2章 与列车运行相关的设备
(3)50Hz相敏轨道电路
❖ 用于城市轨道交通的交流工频轨道电路有50Hz相 敏轨道电路，它们只有监督列车占用的功能，不 能传输其他信息。由于城市轨道交通一般采用直 流牵引，所以轨道电路可以采用50Hz电源。
第2章 与列车运行相关的设备
（2）音频无绝缘数字轨道电路
❖轨道电路占用检 测以及地对车的ATP数字信号传输的双重任务。音 频无绝缘数字轨道电路所传输的轨道信号内包含 的数字信息
第2章 与列车运行相关的设备
设备组成
❖ 轨旁设备
轨旁设备由轨道耦合单元、棒线和耦合环线三部
第三章 轨道电路ppt课件
ppt课件完整
31
感谢亲观看此幻灯片，此课件部分内容来源于网络， 如有侵权请及时联系我们删除，谢谢配合！
城市轨道交通信号与通信系统
----- 轨道电路
ppt课件完整
1
内容提要
• 1.掌握轨道电路的工作原理 • 2.了解轨道电路的主要参数 • 3.熟悉轨道电路的分类及特点 • 4.熟悉常用轨道电路 • 5.掌握计轴器的工作原理及结构 • 6.熟悉轨道电路的常见故障
ppt课件完整
2
轨道电路的组成原理与种类
➢车--地之间传输信息的通道之一
❖ 对于列车超速防护来说，带有编码信息的轨道电路
ppt课件完整
9
轨道电路的工作状态与基本参数
• 轨道电路基本工作状态 ➢ 调整状态—空闲；分路状态—占用；断轨状
态—故障。 ➢ 三种主要的影响因素：道碴电阻、 钢轨阻抗、
电源电压 ➢ 各种状态的最不利条件 ❖ 调整状态：道碴电阻最小，钢轨阻抗最大、电
4
轨道电路的组成原理与种类
• 轨道电路的分类 • 按动作电源分：
➢ 直流轨道电路 ➢ 交流轨道电路
❖ 低频300HZ以下 ❖ 音频300—3000HZ ❖ 高频10— 40kHZ。
ppt课件完整
5
轨道电路的组成原理与种类
• 按工作方式分： ➢ 开路式 ➢ 闭路式（广泛使用） • 按传送的电流特性分： ➢ 连续式 ➢ 脉冲式 ➢ 计数电码式 ➢ 频率电码式
ppt课件完整
11
轨道电路的划分与绝缘布置
站内轨道电路的划分和命名 划分原则 ➢ 有信号机的地方必须设置绝缘节 ➢ 满足行车、调车作业效率的提高 ➢ 一个轨道电路区段的道岔不能超过3组
ppt课件完整
轨道电路作业课件
轨道电路完整无车占用---GI↑，其交流电压应在10.5--16v 左右，当车占用时---GJ↓，GJ的交流残压此时应低
于2.7v。
《轨道电路作业》PPT课件

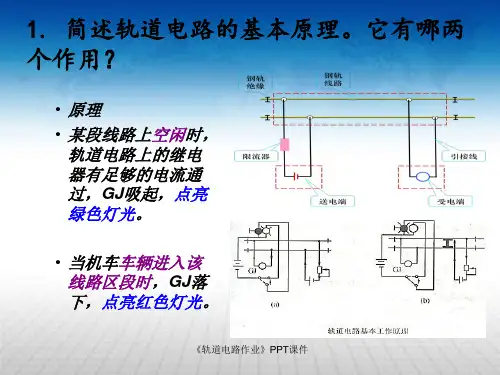

6.什么是轨道电路的极性交叉？有何作
用？如何配置？
➢ 极性交叉： 有钢轨绝缘的轨道电路，为了实现对钢轨绝
缘破损的防护，要使绝缘节两 侧的轨面电压具有不同的
源和局部电源、轨道电源变压器（BG25）、 送
电端限流电阻、送电端扼流变压器（BE25）、受
电端轨道变压器、受电端扼流变压 器、25HZ防
护盒、防雷补偿器、二元二位轨道继电器组成。
特点：25HZ相敏轨道电路只能用以检测轨道电路
区段是否空闲，不能传输其他信息。 因其电源频
率较低，传输的损耗也低，依次传输的距离较长。
轨道电路的应用
主要用于区间和车站
区间的轨道电路通常是与自动闭塞制式相一致的轨道
电路，按照自动闭塞通过信号机分区，每个闭塞分区就有其轨道电路。
站内轨道电路应用更为广泛。对于电气集中联锁来说，列车进
路和调车进路都必须安装轨道电路，…
对于机车信号来说，各种制式的区间轨道电路和站内电码化以
后的轨道电路，就是其地面发送的设备，也就是信息来源。对于列车
《轨道电路作业》PPT课件
越区传输、相邻区段干扰、二次分流等问题，因此从轨道
电路本身来讲，也是一种较好的无绝缘电路。
在与机车信号和防护系统的结合上，两种制式的无绝缘轨
道电路存在着较大区别。电气绝缘式由于有较好的轨道电
路隔离性能，机车信号不会因本区段无码而误收相邻区段
的轨道电路信号；而自然衰耗式（如移频无绝缘轨道电路
绝缘节的方法实现。车站内要求正线电码化时，可以将绝
于2.7v。
《轨道电路作业》PPT课件
6.什么是轨道电路的极性交叉？有何作
用？如何配置？
➢ 极性交叉： 有钢轨绝缘的轨道电路，为了实现对钢轨绝
缘破损的防护，要使绝缘节两 侧的轨面电压具有不同的
源和局部电源、轨道电源变压器（BG25）、 送
电端限流电阻、送电端扼流变压器（BE25）、受
电端轨道变压器、受电端扼流变压 器、25HZ防
护盒、防雷补偿器、二元二位轨道继电器组成。
特点：25HZ相敏轨道电路只能用以检测轨道电路
区段是否空闲，不能传输其他信息。 因其电源频
率较低，传输的损耗也低，依次传输的距离较长。
轨道电路的应用
主要用于区间和车站
区间的轨道电路通常是与自动闭塞制式相一致的轨道
电路，按照自动闭塞通过信号机分区，每个闭塞分区就有其轨道电路。
站内轨道电路应用更为广泛。对于电气集中联锁来说，列车进
路和调车进路都必须安装轨道电路，…
对于机车信号来说，各种制式的区间轨道电路和站内电码化以
后的轨道电路，就是其地面发送的设备，也就是信息来源。对于列车
《轨道电路作业》PPT课件
越区传输、相邻区段干扰、二次分流等问题，因此从轨道
电路本身来讲，也是一种较好的无绝缘电路。
在与机车信号和防护系统的结合上，两种制式的无绝缘轨
道电路存在着较大区别。电气绝缘式由于有较好的轨道电
路隔离性能，机车信号不会因本区段无码而误收相邻区段
的轨道电路信号；而自然衰耗式（如移频无绝缘轨道电路
绝缘节的方法实现。车站内要求正线电码化时，可以将绝
轨道电路ppt.pptx
题目：轨道电路
主讲人： 部门：
一、问题引入
列车位置的确定
轨道占用与空闲
信息传递 信号显示
问题分析——如何实现？
01 02
轨道电路
03
04
列车位置确定：通过传 01 递不同行车信息来体现。
轨道占用与空闲：决定 02 轨道上行驶列车的安全。
传递行车信息：通过信 03 号机显示控制列车运行。
信号开放建立进路：以 04 线路空闲情况为依据。
学以致用
小结
01
概念
钢轨为导体的电气回路
轨道电路
02
组成 送电端+钢轨+受电端
03
原理 轨道空闲：GJ励磁吸起 轨道占用：GJ失磁落下
04
作用
监督列车占用
检查线路完整性
课后思考
讨论： 请结合轨道区段的相关知识，分 组讨论站场平面布置图中轨道区段应如何划分？
二、轨道电路的概念
受电端
送电端
二、轨道电路的概念
轨道电路
以一条轨道的两 根钢轨作为导体， 并设法使电流在 轨道的一定范围 内流动所构成的 电气回路。
三、轨道电路组成
送电端：轨道电源、限流器、 引接线、变压器箱。 钢轨：轨条、轨端接续线、 钢轨绝缘。 受电端：升压变压器、轨道 继电器、引接线、变压器箱。
同学们想一想轨道电路是如何实现轨道区段占用 与空闲、确定列车位置以及行车信息的传递呢？
四、轨道电路原理
四、轨道电路原理
四、轨道电路原理
四、轨道电路原理
五、轨道电路作用
同学们想一想,其他设备完好，当钢轨存在 断轨情况下，那轨道电路接通的是 红灯电路还是绿灯电路呢？
五、轨道电路作用
六、学以致用
主讲人： 部门：
一、问题引入
列车位置的确定
轨道占用与空闲
信息传递 信号显示
问题分析——如何实现？
01 02
轨道电路
03
04
列车位置确定：通过传 01 递不同行车信息来体现。
轨道占用与空闲：决定 02 轨道上行驶列车的安全。
传递行车信息：通过信 03 号机显示控制列车运行。
信号开放建立进路：以 04 线路空闲情况为依据。
学以致用
小结
01
概念
钢轨为导体的电气回路
轨道电路
02
组成 送电端+钢轨+受电端
03
原理 轨道空闲：GJ励磁吸起 轨道占用：GJ失磁落下
04
作用
监督列车占用
检查线路完整性
课后思考
讨论： 请结合轨道区段的相关知识，分 组讨论站场平面布置图中轨道区段应如何划分？
二、轨道电路的概念
受电端
送电端
二、轨道电路的概念
轨道电路
以一条轨道的两 根钢轨作为导体， 并设法使电流在 轨道的一定范围 内流动所构成的 电气回路。
三、轨道电路组成
送电端：轨道电源、限流器、 引接线、变压器箱。 钢轨：轨条、轨端接续线、 钢轨绝缘。 受电端：升压变压器、轨道 继电器、引接线、变压器箱。
同学们想一想轨道电路是如何实现轨道区段占用 与空闲、确定列车位置以及行车信息的传递呢？
四、轨道电路原理
四、轨道电路原理
四、轨道电路原理
四、轨道电路原理
五、轨道电路作用
同学们想一想,其他设备完好，当钢轨存在 断轨情况下，那轨道电路接通的是 红灯电路还是绿灯电路呢？
五、轨道电路作用
六、学以致用

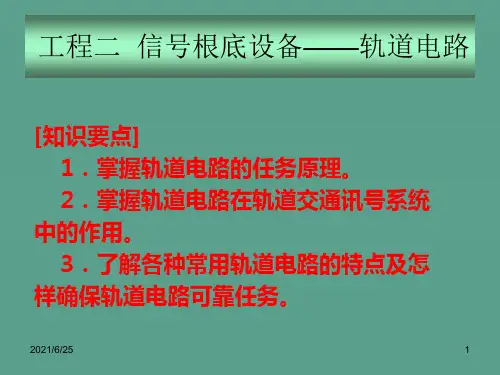

地铁通信与信号-信号基础设备-轨道电路ppt课件
