实验11 编制节理玫瑰花图
同样的作法，利用平均倾向和平均倾角数值在同一个 圆中编制节理倾角玫瑰花图。用平均倾向找出节理在圆周 上的方位，以平均倾角为半径，由圆心至圆周为0~90°。
作走向玫瑰花图时，将南西和南东都换算成北东和北 西，编图时只用半圆即可。
（三）选取一定长度的线段代表一条节理，然后按比例将数目
最多的那一组节理的线段长度为半径作圆，过圆心作南北线及 东西线，并在圆周上以10°为单位标明方位角。
（四）按每一组的平均倾向，分别自圆心引半径，半径的长度
为该组节理数目。 （五）用直线将各半径之端点顺序联接。若相邻的一组为0条， 则应与圆心联接。
实习十一Βιβλιοθήκη 编制节理玫瑰花图一、目的要求 （一）学会整理节理资料及编制节理玫瑰花图的方法。 （二）学会分析节理玫瑰花图。
节理走向玫瑰花图 节理倾向、倾角玫瑰花图 1－倾向玫瑰花图；2－倾角玫瑰花图
二、方法步骤（以节理倾向玫瑰花图为例） （一）资料的整理 制作节理统计表按倾向每隔10°为一组。 （二）统计每组的节理个数，求出每组的平均倾向及平均倾角。
实验七、编制和分析节理玫瑰花图
未来展望
探索应用领域
节理玫瑰花图作为一种重要的地质分 析工具，在岩土工程、地质灾害防治 等领域具有广泛的应用前景。未来我 们可以进一步探索节理玫瑰花图在这 些领域的应用，提高相关工程的安全 性和稳定性。
完善编制方法
随着科学技术的不断发展，我们可以 探索更加先进、高效的节理玫瑰花图 编制方法，提高编制效率和准确性。 同时，我们也可以尝试将其他相关技 术引入节理玫瑰花图的编制和分析中 ，例如GIS技术、数值模拟技术等。
编制流程不够规范
在编制节理玫瑰花图的过程中，可能存在一些不规范的操作，例如数据筛选、处理和绘图等环节。为了提高节理玫瑰 花图的准确性和可靠性，我们需要制定更加规范的编制流程，并严格按照流程进行操作。
实验内容不够全面
本次实验主要关注了节理玫瑰花图的编制和分析，但实验内容还可以更加全面，例如增加对不同类型岩 体、不同地质环境下的节理玫瑰花图的分析等。
通过观察节理玫瑰花图上的摩擦系数值， 可以了解节理面的粗糙程度和摩擦力大小 ，进一步分析岩体的稳定性。
03
实验步骤
收集数据
收集岩石或岩层的节理走向、节理倾角和节理厚度 的数据。
确定测量点的位置和数量，以确保数据的代表性和 准确性。
使用测量工具进行实地测量或参考已有的地质资料 。
编制节理玫瑰花图
分析节理玫瑰花图反映的岩石结构特征
节理走向分析
通过观察节理玫瑰花图中各方向的节理走向数量 和变化规律，可以分析岩石的结构特征和形成环 境。
节理倾向分析
通过观察节理倾向在不同方向上的变化规律，可 以推断岩石在形成过程中受到的压力和剪切力的 方向和大小。
节理倾角分析
通过观察节理倾角的大小和分布规律，可以分析 岩石的结构特征和形成环境。
02-编制节理玫瑰花图及节理极点图和等密度图-2016-03
（四）节理玫瑰花图的分析
玫瑰花图作法简便，形象醒目，比较清楚地反映出主要
节理的方向，有助于分析区域构造。最常用的是节理走向玫 瑰花图。 分析玫瑰花图，应与区域地质构造结合起来。因此，常 把节理玫瑰花图，按测点位置标绘在地质图上。这样就清楚 反映出不同构造部位的节理与构造（如褶皱和断层）的关系。 综合分析不同构造部位节理玫瑰花图的特征，就能得出局部 应力状况，甚至可以大致确定主应力轴的性质和方向。 走向节理玫瑰花图多应用节理产状比较陡峻的情况，而 倾向和倾角玫瑰花图多用于节理产状变化较大的情况。
节理玫瑰花图的分析
四川峨眉挖断山地质构造略图
某工程区裂隙玫瑰花图
1）每一花瓣愈长，表 明该方位角内出现节
理数目愈多；花瓣愈
宽，说明节理方向的 变化范围愈广。 2）以垂直河流方向的 节理最发育，且倾向
河流下游者居多，据
此可了解勘察区岩体 节理的发育规律。
作
业
根据表10-2节理测定的产状资料，编制节理走向 玫瑰花图及倾向玫瑰花图和倾角玫瑰花图，并进 行分析。
3、找点连线
从0°－9°一组开始，按各组平均走向方位角在半圆周上作 一记号，再从圆心向圆周该点的半径方向，按该组节理数目和所 定比例尺定出一点，此点即代表该组节理平均走向和节理数目。 各组的点子确定后，顺次将相邻组的点连线。如其中某组节理为 零，则连线回到圆心，然后再从圆心引出与下一组相连。
4、写上图名和比例尺
表2是将表1的天平山8号观测点的节理测量资料按方位间
隔加以整理的结果，对其中尚未统计整理的组，应依表1的数 据补充整理填入表2，然后根据整理后的表2节理资料作节理走 向玫瑰花图及倾向玫瑰花图。
表2
天平山8号观测点节理统计资料
节理玫瑰花图
2、节理倾向和倾角玫瑰花图 节理倾向玫瑰花图与倾角玫瑰花图同作 在一张图上，因此，列表是将倾角资料 一并列出。作图时先作倾向图，后作倾 角图。作图方法与节理走向玫瑰花图相 同，该图为一个整园。
节理倾向和倾角数据整理表
方位 分隔 节理 平均 平均 条数 倾向 倾角 方位 分隔 节 理 条 数
10
平均倾 平均 角 倾向
作业五
编制和分析节理玫瑰花图
一、目的与要求 1、学会整理节理资料和绘制节理玫瑰花图。 2、分析节理玫瑰花图并了解其构造意义。 二、节理玫瑰花图的种类 节理玫瑰花图即节理的分组图解，有三种节理玫瑰 花图，即节理走向玫瑰花图；节理倾向玫瑰花图和 节理倾角玫瑰花图。后两种绘制在一张图上。
三、作图方法 1、节理走向玫瑰花图 （1）、资料整理 ①、将野外测得的节理走向，换算成北东、和北西 方向（即加减180）。 ②、按走向方位角分组，常用5°和10°如0°~9°， 10°~19°等等。 ③、统计每组节理的条数。 ④、计算每组节理的平均走向。 上述四步整理成下表
节理走向资料整理表
方位 分隔 0°~90° ~90° 节理 条数 10 平均 走向 5° 方位 分隔 270°~279° 270°~279° 节理 条数 5 平均 走向 274° 274°
∫
80°~89° 80°~89°
∫
3
∫
85° 85°
∫
350°~359° 350°~359°
∫
10
∫
355° 355°
（2）、确定比例尺和坐标 ①、比例尺的选定：节理走向玫瑰花图是以各 组节理条数为半径的半圆图件，因此，比例尺 的大小应取比条数最多的节理组的条数稍大的 线段长度为半圆半径。 ②、坐标的选定：比例尺选定后，按上述比例 选定半径画一个半圆，并标明分隔角度和确定 E—W、S—N方位。
节理统计分析方法 玫瑰花图分析法
▪ 连接各线段端点（如某小区间节理条数为零，线段端点在 圆心）
玫瑰花图分析
花瓣越宽表明节理走向变化范围越大， 花瓣越长表示该方向上的节理数量多
倾向密度玫瑰花图 （以一定线段长度代表节理条数）
倾向Байду номын сангаас
倾向
节理条数
倾角
倾向倾角玫瑰花图 （以圆半径长代表90度倾角）
作业：
某工程边坡4号点，实测 节理倾向、倾角、密度的 统计资料如表。
➢ 节理统计分析 对节理十分发育的岩层，根据野外对节理产状的
测量，编制各种节理统计分析图表，以确定节理的密 集程度及主导方向。 1） 节理玫瑰花图（走向玫瑰花图 、倾向玫瑰花图 ）
编制方法： （以走向密度玫瑰花图为例） ▪ 将原始产状数据整理成表
▪ 画半圆，标出方向刻度
▪ 以一定线段长度代表节理条数，按划分的小区间取平均走 向自圆心按比例作相应长度的线段。
绘制节理倾向-密度及 倾向-倾角玫瑰花图。
现设计的路堑坡面产状为 3105600 试分析上述节理对边坡稳 定的影响。
玫瑰花图分析
花瓣越宽表明节理走向变化范围越大， 花瓣越长表示该方向上的节理数量多
倾向密度玫瑰花图 （以一定线段长度代表节理条数）
倾向Байду номын сангаас
倾向
节理条数
倾角
倾向倾角玫瑰花图 （以圆半径长代表90度倾角）
作业：
某工程边坡4号点，实测 节理倾向、倾角、密度的 统计资料如表。
➢ 节理统计分析 对节理十分发育的岩层，根据野外对节理产状的
测量，编制各种节理统计分析图表，以确定节理的密 集程度及主导方向。 1） 节理玫瑰花图（走向玫瑰花图 、倾向玫瑰花图 ）
编制方法： （以走向密度玫瑰花图为例） ▪ 将原始产状数据整理成表
▪ 画半圆，标出方向刻度
▪ 以一定线段长度代表节理条数，按划分的小区间取平均走 向自圆心按比例作相应长度的线段。
绘制节理倾向-密度及 倾向-倾角玫瑰花图。
现设计的路堑坡面产状为 3105600 试分析上述节理对边坡稳 定的影响。
节理玫瑰花图编绘原理
编制和分析节理玫瑰花图 P9
天平山8好观测点节理走向玫瑰花图
天平山8好观测点节理倾角玫瑰花图
编制和分析节理玫瑰花图
注：为07级作业一例， 统计分区为5度
编制和分析节理玫瑰花图
四、节理极点图的编制
通常在极等面积投影网上编制的，网的圆周方位表示倾向，由0o-
360o，半径方向表示倾角，由圆心到圆周为0o-90o．作图时，把透明纸
节理走向玫瑰花图多在节理产状 比较陡峻的情况下应用，而节理 倾向玫瑰花图则多用于节理产状 变化较大的情况。
编制和分析节理玫瑰花图
三、作业
表7-1是将表7-2的 天平山8号观测点的 节理测量资料按方位 间隔加以整理的结果， 对其中尚未统计整理 的组，应依表7-2的数 据补充整理填入表7-1， 然后根据整理后的表 7-1节理资料作节理走 向玫瑰花图及倾向玫 瑰花图。
编制和分析节理玫瑰花图
3.绘制节理倾角玫瑰花图的方法： 按上述节理倾向方位角的组，求 出每一组的平均倾角，然后用节理 的平均倾向和平均倾角作图，圆半 径长度代表倾角，由圆心至圆周从 00-900，找点和连线方法与倾向玫瑰 花图相同。 倾向、倾角玫瑰花图一般重叠画 在一张图上。作图时在平均倾向钱 上，可沿半径按比例找出代表节理 数和平均倾角的点，将各点连成折 线即得。可用不同颜色或线条加以 区别(图7-26)。
实习七编制和分析节理玫瑰花图
一、实习的目的和要求
1.学会节理资料的初步统计方法；
2.整理节理资料和绘制玫瑰花图；
3.分析节理玫瑰花图反映的构造意义； 4.了解节理极点图和等密图。
编制和分析节理玫瑰花图
二、作图过程说明：
1．绘制节理走向玫瑰花图的方法 (1)整理资料：将野外测得的节理走向，换算成北东和北西方向， 按其走向方位角的一定间隔分组．分组间隔大小依作图要求及地 质情况而定，一般采用50或100为一间隔，如分成00-90，100-190 等．然后，统计每组的节理数目，计算每组节理平均走向，把统 计整理好的数值．填入表7-1中。
一种新的节理玫瑰花图作图法
≥６ ｍ 、 ≥９ ｍ 、≥１ ２ ｍ 、≥１ ５ ｍ 、 ≥２ ０ｉ ｌ ｌ 和 ≥： ３ ０ ｍ 的
量 ， 分 组 投 影 点 离 圆 心 越 过 ， 节 理 数 照 越 大 ，节 理 优 势 越 明 显 ，攻 瑰 花 图 反 映 了 节 理 在 方 位 的 数 量 差 异 。 在 节 理 长 度 相 近 的 量 测 区 域 ，攻 瑰 花 图 能较 好 地 反 映 节理 在 方 位 上优 劣 差 异 ． 但 节 理 实 际 量 测
■ 胡 文 烨
【 摘 要】本文提 出 ｒ考虑节理迹 长的走向攻瑰花 图作 法
一
构 造 、 铃理 构 造 总 体 特 征 进 行 分 析 。 工 程 实 例 基 岩 为 旱 白 垩 世 第 二次 侵 入 二长 仡 岗
岩 ， 区域 内 断裂 构 造 以 北 东 向 和 北 西 向 为主 ， 节 理
将 各 组 节 理 在 图上 投 影 点 ， 连 接 相 邻 各 投 影 点 （ 如 某一 方位 节 理 长度 为 ０ ｉ ｉ ｉ ， 则连 至 圆 心 ） ， 即得 到 节 理迹 长 走 向玫 瑰 花 图 。
二 、 应 用 实 例 现 以广 东某 发 电 厂 工 程 基 底 岩石 节 理编 录 资 料 为 实 例 ，在 完成 节 理 走 向 、节 理 迹 长 系统 量 测 及 分
一
种新的节理玫瑰花 图作 图法
过 程 中 发 现 ， 节理 长度 往 往 差 异 较 大 。 当 分 组 中 节 理 数 量 相 同时 ，长 大 ＿ 节理 （ 节 理 平均 迹 长 较 大 ）的
分组 明 显优 ｒ短 小 节 理 （ 节 理 平 均 迹 长 较 小 ） 的分 组 。 此 外 ， 节 理 进 行 量 测 统 计 ， 过 短 节 理 往 往 被 忽 略 ， 节 理迹 长 至 少 多长 才 具有 统 计 意 义。 统 计节 理
量 ， 分 组 投 影 点 离 圆 心 越 过 ， 节 理 数 照 越 大 ，节 理 优 势 越 明 显 ，攻 瑰 花 图 反 映 了 节 理 在 方 位 的 数 量 差 异 。 在 节 理 长 度 相 近 的 量 测 区 域 ，攻 瑰 花 图 能较 好 地 反 映 节理 在 方 位 上优 劣 差 异 ． 但 节 理 实 际 量 测
■ 胡 文 烨
【 摘 要】本文提 出 ｒ考虑节理迹 长的走向攻瑰花 图作 法
一
构 造 、 铃理 构 造 总 体 特 征 进 行 分 析 。 工 程 实 例 基 岩 为 旱 白 垩 世 第 二次 侵 入 二长 仡 岗
岩 ， 区域 内 断裂 构 造 以 北 东 向 和 北 西 向 为主 ， 节 理
将 各 组 节 理 在 图上 投 影 点 ， 连 接 相 邻 各 投 影 点 （ 如 某一 方位 节 理 长度 为 ０ ｉ ｉ ｉ ， 则连 至 圆 心 ） ， 即得 到 节 理迹 长 走 向玫 瑰 花 图 。
二 、 应 用 实 例 现 以广 东某 发 电 厂 工 程 基 底 岩石 节 理编 录 资 料 为 实 例 ，在 完成 节 理 走 向 、节 理 迹 长 系统 量 测 及 分
一
种新的节理玫瑰花 图作 图法
过 程 中 发 现 ， 节理 长度 往 往 差 异 较 大 。 当 分 组 中 节 理 数 量 相 同时 ，长 大 ＿ 节理 （ 节 理 平均 迹 长 较 大 ）的
分组 明 显优 ｒ短 小 节 理 （ 节 理 平 均 迹 长 较 小 ） 的分 组 。 此 外 ， 节 理 进 行 量 测 统 计 ， 过 短 节 理 往 往 被 忽 略 ， 节 理迹 长 至 少 多长 才 具有 统 计 意 义。 统 计节 理
实习八-编绘和分析节理玫瑰花图
教师点评与总结
要点一
点评成果
教师对每位同学的节理玫瑰花图和数据分析报告进行点评 ，指出优点和不足，提出改进意见和建议，帮助同学们进 一步提高实习成果质量。
要点二
总结经验
教师总结本次实习的经验教训和取得的成果，强调实习的 重要性和意义，鼓励同学们继续努力学习和实践，为未来 的职业发展打下坚实的基础。
实习八编绘和分析节 理玫瑰花图
目录
• 引言 • 节理玫瑰花图基本概念 • 数据采集与处理 • 编绘节理玫瑰花图步骤 • 节理玫瑰花图分析方法 • 实习成果展示与讨论 • 实习心得与体会
01
引言
目的和背景
01
地质工程实践
节理玫瑰花图是地质工程中常用的分析工具，用于表示岩石节理的分布
和特征。通过实习，学生将掌握编绘和分析节理玫瑰花图的方法和技能，
地质意义与应用领域
地质意义
节理玫瑰花图能够直观地反映节理的方向性分布特征，揭示地壳应力的方向和性 质，为地质构造分析和区域稳定性评价提供依据。
应用领域
节理玫瑰花图在地质工程、岩土工程、水文地质等领域具有广泛的应用。例如， 在岩体质量分级、边坡稳定性评价、地下工程围岩稳定性分析等方面，都需要考 虑节理的方向性分布特征。
增强团队协作和沟通能力
实习期间，我与团队成员紧密合作，共同探讨问题并寻找解决方案，提高了我的团队协作 和沟通能力。
对专业知识的认识加深
深入理解节理玫瑰花图的地质意 义
通过实习，我更加深入地理解了节理玫瑰花图在地质学 中的重要意义，它能够直观地反映岩石中节理的分布规 律和发育程度，为地质工程提供重要的参考依据。
掌握相关地质学理论知识
为了更好地完成实习任务，我积极学习相关地质学理论 知识，包括岩石学、构造地质学等，加深了对专业知识 的理解。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

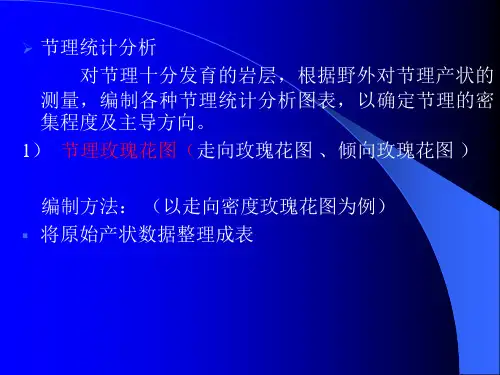

➢ 节理统计分析 对节理十分发育的岩层，根据野外对节理产状的
测量，编制各种节理统计分析图表，以确定节理的密 集程度及主导方向。 1） 节理玫瑰花图（走向玫瑰花图 、倾向玫瑰花图 ）
编制方法： （以走向密度玫瑰花图为例） ▪ 将原始产状数据整理成表
▪ 画半圆，标出方向刻度
▪ 以一定线段长度代表节理条数，按划分的小区间取平均走 向自圆心按比例作相应长度的线段。
绘制节理倾向-密度及 倾向-倾角玫瑰花图。
现设计的路堑坡面产状为 3105600 试分析上述节理对边坡稳 定的影响。
▪ 连接各线段端点（如某小区间节理条数为零，线段端点在 圆心）
玫瑰花图分析
花瓣越宽表明节理走向变化范围越大， 花瓣越长表示该方向上的节理数量多
倾向密度玫瑰花图 （以一ຫໍສະໝຸດ 线段长度代表节理条数）倾向
倾向
节理条数
倾角
倾向倾角玫瑰花图 （以圆半径长代表90度倾角）
作业：
某工程边坡4号点，实测 节理倾向、倾角、密度的 统计资料如表。
测量，编制各种节理统计分析图表，以确定节理的密 集程度及主导方向。 1） 节理玫瑰花图（走向玫瑰花图 、倾向玫瑰花图 ）
编制方法： （以走向密度玫瑰花图为例） ▪ 将原始产状数据整理成表
▪ 画半圆，标出方向刻度
▪ 以一定线段长度代表节理条数，按划分的小区间取平均走 向自圆心按比例作相应长度的线段。
绘制节理倾向-密度及 倾向-倾角玫瑰花图。
现设计的路堑坡面产状为 3105600 试分析上述节理对边坡稳 定的影响。
▪ 连接各线段端点（如某小区间节理条数为零，线段端点在 圆心）
玫瑰花图分析
花瓣越宽表明节理走向变化范围越大， 花瓣越长表示该方向上的节理数量多
倾向密度玫瑰花图 （以一ຫໍສະໝຸດ 线段长度代表节理条数）倾向
倾向
节理条数
倾角
倾向倾角玫瑰花图 （以圆半径长代表90度倾角）
作业：
某工程边坡4号点，实测 节理倾向、倾角、密度的 统计资料如表。
