最新全自动洗衣机离合器原理及维修讲课讲稿
全自动洗衣机离合器原理及维修
全自动洗衣机离合器原理及维修
全自动洗衣机是现代家庭中常见的电器设备，它的核心部件之一就是离合器。
离合器的作用是在洗衣机工作时控制转动和停止，保证洗衣机正常运转。
本文将介绍全自动洗衣机离合器的原理及维修方法。
首先，我们来了解一下全自动洗衣机离合器的工作原理。
全自动洗衣机在工作时，通过电机的驱动使内桶转动，而离合器则起到了连接和断开电机与内桶的作用。
当洗衣机需要转动内桶进行洗涤时，离合器会将电机与内桶连接起来，使内桶转动；而当洗衣机需要停止转动时，离合器则会断开电机与内桶的连接，从而实现停止转动的目的。
其次，全自动洗衣机离合器的维修方法。
在日常使用中，离合器可能会出现故障，导致洗衣机无法正常工作。
这时，我们可以通过以下方法进行维修：
1. 检查离合器的连接部分是否松动，如果有松动应及时拧紧螺丝；
2. 检查离合器的摩擦片是否磨损严重，如有磨损应及时更换新的摩擦片；
3. 检查离合器的弹簧是否变形或断裂，如有问题应更换新的弹簧；
4. 检查离合器的传动轴是否受损，如有问题应更换新的传动轴。
在进行离合器维修时，需要注意安全，首先要断开电源，避免触电危险。
在拆
卸离合器时，要注意记录每个部件的位置和连接方式，以便在安装时能够正确组装。
综上所述，全自动洗衣机离合器是洗衣机正常工作的重要部件，了解其工作原
理并掌握维修方法对延长洗衣机的使用寿命非常重要。
希望本文能够帮助大家更好地了解全自动洗衣机离合器的原理及维修方法，让我们的洗衣机能够长时间稳定地工作。
全自动洗衣机离合器原理及维修
全自动洗衣机离合器原理及维修全自动洗衣机离合器是洗衣机的重要部件，它在洗衣机的工作过程中起着非常重要的作用。
离合器的主要作用是在洗衣机的洗涤、排水和脱水过程中，对电机和内桶进行连接和分离。
在洗涤过程中，离合器让电机和内桶连接，使内桶能够旋转，从而实现洗涤功能；在排水和脱水过程中，离合器则将电机和内桶分离，使内桶能够进行排水和高速脱水。
因此，离合器的正常运转对于洗衣机的工作效果至关重要。
离合器的原理是基于电磁原理的。
当洗衣机需要进行洗涤、排水和脱水时，控制电路会向离合器的电磁线圈施加电流，产生磁场。
这个磁场会使得离合器的连接片和分离片产生磁力吸引，从而连接或分离电机和内桶。
当电流断开时，磁场消失，连接片和分离片之间的弹簧则会使它们恢复原状，完成连接或分离的动作。
离合器的维修主要包括清洁、更换和调整。
首先，定期清洁离合器是非常重要的，因为离合器在工作过程中会受到水、污垢和摩擦的影响，导致连接片和分离片之间的磁力减弱或者产生故障。
清洁离合器时，需要先断开电源，然后拆下离合器外壳，用清洁剂和软布擦拭连接片和分离片表面的污垢。
其次，如果离合器出现故障，需要及时更换损坏的零件，保证离合器的正常运转。
最后，有些离合器还需要进行调整，以确保连接和分离的动作能够准确无误地进行。
总的来说，全自动洗衣机离合器是洗衣机中非常重要的部件，它的工作原理基于电磁原理，通过连接和分离电机和内桶来实现洗涤、排水和脱水的功能。
在日常使用中，定期清洁、及时更换损坏的零件和调整离合器都是保证洗衣机正常运转的重要措施。
希望本文的介绍能够帮助大家更好地了解全自动洗衣机离合器的原理及维修方法。
全自动洗衣机离合器工作原理
全自动洗衣机离合器工作原理
全自动洗衣机的离合器是一种用于传递和断开功率的设备，它起到了控制洗衣机转动和停止的作用。
下面将介绍其工作原理。
离合器由驱动轴和被驱动轴构成，它们之间通过摩擦力传递动力。
当洗衣机处于洗衣阶段时，驱动轴上的电动机会产生动力，并通过离合器将动力传递到被驱动轴上的鼓筒，从而让洗衣机开始转动。
离合器工作的关键部件是摩擦盘和压盘。
摩擦盘固定在驱动轴上，而压盘则与被驱动轴相连。
当驱动轴开始转动时，摩擦盘也会随之转动，将动力传递到压盘上。
压盘上通常安装有弹簧，它的作用是控制离合器的工作状态。
当洗衣机需要停止转动时，通过控制弹簧的压力，可以使得压盘与摩擦盘之间的接触力减小，从而减少传递的动力。
这样，洗衣机的鼓筒就会停止转动。
在洗衣过程中，离合器还能够根据不同的工作情况进行调节。
例如，当洗衣机需要快速转动时，可以增加弹簧的压力，增加摩擦盘与压盘之间的接触力，从而实现更高的转速。
总的来说，离合器通过摩擦力的传递和断开，在洗衣机的工作过程中起到了关键的作用。
它能够控制洗衣机的转动和停止，同时还能够根据不同的需求进行调节，以满足各种洗衣需求。

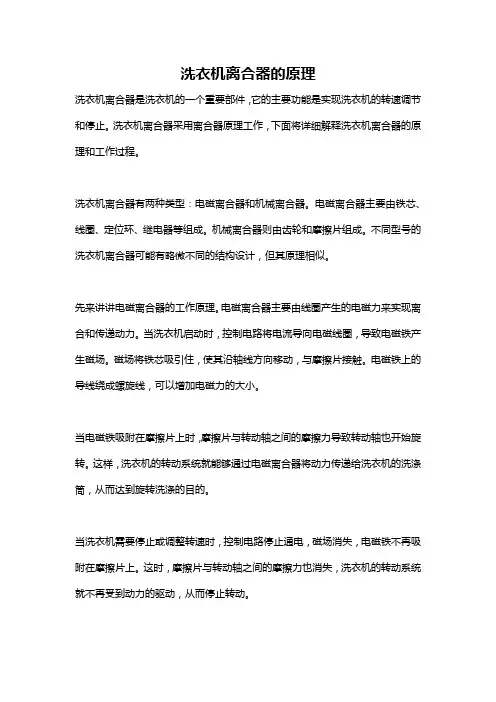

洗衣机离合器的原理
洗衣机离合器的原理洗衣机离合器是洗衣机的一个重要部件，它的主要功能是实现洗衣机的转速调节和停止。
洗衣机离合器采用离合器原理工作，下面将详细解释洗衣机离合器的原理和工作过程。
洗衣机离合器有两种类型：电磁离合器和机械离合器。
电磁离合器主要由铁芯、线圈、定位环、继电器等组成。
机械离合器则由齿轮和摩擦片组成。
不同型号的洗衣机离合器可能有略微不同的结构设计，但其原理相似。
先来讲讲电磁离合器的工作原理。
电磁离合器主要由线圈产生的电磁力来实现离合和传递动力。
当洗衣机启动时，控制电路将电流导向电磁线圈，导致电磁铁产生磁场。
磁场将铁芯吸引住，使其沿轴线方向移动，与摩擦片接触。
电磁铁上的导线绕成螺旋线，可以增加电磁力的大小。
当电磁铁吸附在摩擦片上时，摩擦片与转动轴之间的摩擦力导致转动轴也开始旋转。
这样，洗衣机的转动系统就能够通过电磁离合器将动力传递给洗衣机的洗涤筒，从而达到旋转洗涤的目的。
当洗衣机需要停止或调整转速时，控制电路停止通电，磁场消失，电磁铁不再吸附在摩擦片上。
这时，摩擦片与转动轴之间的摩擦力也消失，洗衣机的转动系统就不再受到动力的驱动，从而停止转动。
机械离合器的工作原理类似于电磁离合器。
机械离合器主要由齿轮和摩擦片组成。
齿轮通过传动轴与转动轴相连，当洗衣机启动时，传动轴将动力传递给齿轮，齿轮通过齿面的摩擦力将动力传递给洗涤筒。
与电磁离合器不同的是，机械离合器没有电磁力。
摩擦片通过紧密接触齿轮，通过摩擦力来实现离合和传递动力。
当洗衣机需要停止或调整转速时，摩擦片与齿轮之间的摩擦力消失，洗衣机的转动系统也会停止转动。
总结来说，洗衣机离合器的原理是通过离合器将动力传递给洗涤筒并实现转速调节。
电磁离合器主要利用电磁力的吸附作用来实现离合和传递动力，而机械离合器则通过摩擦力来实现离合和传递动力。
无论是电磁离合器还是机械离合器，都是通过控制电流来实现启动、停止和转速调节。
这样，洗衣机可以根据不同的洗涤需求和操作要求进行灵活的转速控制。
全自动洗衣机离合器原理及维修
全自动洗衣机离合器原理及维修
全自动洗衣机离合器是一种关键组件，它通过控制转动运动和停止运动之间的切换，使洗衣机能够在洗涤、漂洗、甩干等工作模式之间自动切换。
离合器的原理是通过摩擦力控制转动运动和停止运动的切换。
它由离合杆、离合片、螺旋弹簧和离合盘等组成。
当洗衣机运行时，离合片紧密地与离合盘接触，摩擦力使离合盘带动洗衣机内部轴承实现转动。
当洗衣机需要停止转动时，螺旋弹簧会施加力量使离合片与离合盘分离，从而切断了传输动力，实现停止运动。
离合器的维修需要注意以下几点：
1. 检查离合板是否磨损，如有磨损应及时更换。
2. 检查离合片和离合盘接触面是否有油污，定期清洗。
3. 检查螺旋弹簧是否松弛或变形，如有问题需及时更换。
4. 检查离合杆和离合片的连接是否松动，如有松动应进行紧固。
维修离合器时，需要先断开电源，确保安全。
可以根据洗衣机的说明书或咨询专业维修人员进行具体操作。
另外，定期对洗衣机进行保养维护，如清洁过滤器，检查排水管道等，可以延长离合器的使用寿命。
如遇到复杂的问题，最好请专业人士进行维修，以免造成更大的损坏。
离合器的结构原理及故障分析-PPT精品文档
四、离合器的常见故障
6、刹车带问题导致的故障类型： a、洗涤过程中内桶跟转时产生摩擦噪音； b、刹车带过松或磨损造成内桶跟转角度过大， 紧急刹车时，内桶转动时间超过15秒； 7、离合器安装板变形，造成内桶偏向一侧并造成 摩擦、振动噪音。
培训资料
五、小天鹅的结构示意
培训资料
四、离合器的常见故障
3、水封漏水造成洗涤单向转、脱水时波轮先转造成 撞桶故障、脱水时似飞机的轰鸣噪音等； 水封漏水的辅助判断方法：轮毂及外轴上有油污、 水渍或锈渍，若维修时仅更换离合簧，很快就会再次 出现类似故障； 4、油封松动造成衣物、内外桶沾染油污（具体检修 方法参见洗衣机技术教学光盘）
培训资料
四、离合器的常见故障
1、离合簧问题引起的故障类型
a、离合簧缺油或变形引起的波轮单向转、洗涤 摩擦噪音故障； b、离合簧断折造成不甩干故障
培训资料
四、离合器的常见故障
2、位置螺栓问题造成棘爪与棘轮分离不清 a、位置螺栓过长会造 成洗涤单向转；
b、位置螺栓过短会造 成不脱水，波轮比内桶 先转，脱水时棘轮与棘 爪碰撞的“嗒嗒”噪音。
离合器的结构原理及故障分析
培训内容
一、 MR全自动洗衣机离合器外观对比 二、 MR单棘轮离合器结构分解 三、离合器的工作原理 四、离合器的常见故障 五、小天鹅离合器的结构示意
培训资料
一、MR全自动洗衣机离合器外观对比
培训资料
双棘轮
单棘轮
一、MR全自动洗衣机离合器外观对比
培训资料
双动力
三动力
二、MR单棘轮离合器结构分解
离合器的组装过程
培训资料
五、小天鹅离合器的结构示意
培训资料
五、小天鹅离合器的结构示意
全自动洗衣机离合器原理及维修
XX
PART 06
测试验证与故障排除
REPORTING
测试验证流程
外观检查
电源测试
首先检查洗衣机的外观，确保没有明显的 损坏或变形。
使用万用表测试洗衣机的电源是否正常， 确保电压和电流在允许范围内。
功能测试
负载测试
按照洗衣机的操作说明，逐一测试各项功 能，如洗涤、漂洗、脱水等，确保各功能 正常。
安全操作注意事项
断电操作
在维修前，务必切断洗衣机电 源，确保安全。
防护措施
穿戴好防护手套、护目镜等， 避免维修过程中受伤。
遵循维修流程
按照正确的维修流程进行操作 ，避免因操作不当引发其他问 题。
注意安全警示标识
遵守洗衣机及维修工具上的安 全警示标识，确保操作安全。
XX
PART 04
拆卸与检查过程详解
由于离合器片磨损或油污 导致离合器打滑，使得洗 衣机在洗涤或脱水过程中 无法正常工作。
离合器异响
离合器内部零件损坏或松 动，导致洗衣机在工作时 发出异常响声。
离合器漏水
离合器密封件老化或损坏 ，导致水从离合器处渗漏 。
故障诊断方法
观察法
通过观察洗衣机的运转状态，判 断离合器是否存在故障。例如， 观察洗衣机在洗涤或脱水过程中
用于产生磁场，吸引衔 铁实现离合器的吸合。
衔铁
受到电磁线圈的吸引力 作用，实现离合器的吸
合与分离。
机械传动机构
包括齿轮、轴承等部件 ，用于将电机的动力传 递给洗衣机的波轮或脱
水桶。
外壳及固定件
用于保护内部机构和固 定离合器在洗衣机上的
位置。
全自动洗衣机离合器原理及维修
洗衣机离合器的原理
洗衣机离合器的原理是利用磁力吸合和释放的机制来实现离合和启动。当洗衣机启动时，电流通过电磁 铁产生磁力，将离合器片吸合在一起，使主电机和传动轴联动。当洗衣机结束运行时，电流断开，磁力 消失，离合器片分离，使传动轴停止旋转。
洗衣机离合器的构造
离合器片
由摩擦材料制成，用于负责接 触和分离主电机和传动轴。
维修洗衣机离合器的注意事项
• 在维修离合器前，确保断开电源并放置安全模式。 • 根据洗衣机型号和厂家的指导，使用正确的工具和方法。 • 如果不确定操作步骤，建议请专业技术人员进行维修。
主电机
提供动力，驱动洗衣机运行。
传动轴
将主电机的动力传输到洗衣机 的其他部件。
洗衣机离合器维修步骤
1
故障诊断
通过观察和测试判断离合器是否损坏。
2
离合器拆卸
根据洗衣机的结构，拆卸离合器及其相关零部件。
3
更换离合器片
根据离合器型号，选择合适的离合器片进行更换。
4
安装和测试
将新离合器片安装回洗衣机，进行测试以确保正常运行。
常见洗衣机离合器故障Fra bibliotek离合器片磨损
长期磨损会导致离合器片 表面光滑，影响离合器的 摩擦效果。
电磁铁故障
电磁铁损坏或失灵会导致 离合器无法吸合或分离。
传动轴故障
传动轴弯曲或磨损会影响 离合器与传动轴的连接。
预防洗衣机离合器故障的方法
• 定期清洁离合器，防止灰尘和污垢积累。 • 避免过载洗衣机，减轻离合器的负担。 • 选择适合的洗涤程序和时间，避免长时间运转。
全自动洗衣机离合器原理 及维修
洗衣机离合器是洗衣机的核心组件之一，负责控制洗衣机的离合和启动。本 节将介绍洗衣机离合器的原理、构造以及维修方法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
行星齿轮组件通过花键配合带 动洗涤轴旋转。洗涤轴带动波 轮转动完成洗涤动作。
通过三角带将力 传递到皮带轮上。
洗涤减速原理
• 行星齿轮部分是机械齿轮传动系统中典型的周转轮系，图中齿轮1和齿轮3都 称为中心轮（又称太阳轮），其中齿轮1就是传动轴，齿轮3是齿圈，它和离 合轴刹车盘脱水轴周向固定连接。
3、脱水原理
• 棘爪在回复过程中于A点开始与棘轮啮合，当棘爪回复到 原始点时，棘轮被棘爪推动一段距离，从而带动棘轮抱簧 起始端移过Δ，使抱簧和离合套之间形成一定的间隙，使 离合套可以在抱簧中自由转动。
• 洗衣机脱水工作时，刹车带松开，棘轮抱 簧抱合，传动轴通过离合套、棘轮抱簧、 离合轴在正转方向周向固定，传动轴、离 合轴（包括刹车盘和脱水轴）、洗涤轴可 以看作一个整体，行星齿轮不再起传动作 用，电机通过三角带传动带动轴总成整体 转动，从而实现脱水功能（波轮、脱水桶 同步顺时针转动）。
条件：牵引器拉开排水阀和拨
杆。
脱
棘轮抱簧
水
桶
离合轴的运动即轴总成的
抱簧另一端与离合轴抱 死，带动其一起转动。
运动，脱水轴带动脱水桶 完成脱水动作。
拨叉打开后棘轮抱簧与离合套 抱紧，当传动轴带动离合套旋 转时，抱簧抱死离合套。
皮带轮带动传动 轴运动。
通过三角带将力 传递到皮带轮上
洗涤和脱水转换
• 条件：当棘爪和棘轮脱开啮合时，电机正转，离合套就带 动离合轴转动，形成洗衣机的脱水工作。
4
平垫片
5 洗涤轴上衬
6 洗涤轴下衬
7
挡圈
8 行星齿轮组件
9
刹车盘
10
垫圈
11 传动轴上衬
12
驻油毡
13 传动轴下衬
14
离合轴
15
传动轴
二
离合器工作原理
1、与离合器相关的配合
• 盛水桶的配合：
底板安装在盛水桶上，离合器安装在底板上
• 排水阀的配合：
拨杆与连接件的配合：拨杆 上下排水的区别：拨杆不同，钢丝绳拉拨杆
正向制动的实现
• 脱水桶的正向制动是由刹车带来 完成的 。
• 当脱水结束后刹车或洗涤时，拨 杆处于图黑线所示的位置，在拨 杆扭簧的作用下，刹车带和刹车 盘抱合，产生摩擦力。扭簧的扭 力大，产生的摩擦力就大。
• 当反向旋转时，由于拨杆不是刚 性固定，这种安装方式的刹车带 反向制动的效果很差。在脱水时 拨杆处于兰线所示位置，刹车带 和刹车盘脱离，脱水桶能顺利转 动（脱水）。叶轮的减速比 皮带
• 脱水桶的配合：
脱水轴与脱水桶的方形联接，大螺母固定； 脱水轴与脱水桶的法兰联接，4个螺钉的固定联接；
• 波轮的配合：
波轮与洗涤轴的联接：花键联接 洗涤轴与波轮螺钉的联接：M6与M8
2、洗涤原理
波 轮
皮带轮带动传 动轴运动。
传动轴通过花键带 动行星齿轮组件运 动并减速。
器
合
离
图
离合器棘轮抱簧的动作原理
6、密封原理
小油封
小油封压入脱水轴， 防止轴总成内的油脂 渗漏。也防止洗涤轴 一端水渗漏进轴总成。
大油封
大油封压入盖板，防 止盛水桶中水渗入离 合器内部。
• 密封由大油封和小油封完成，大油封实现 脱水轴和盛水桶之间的密封，小油封实现 洗涤轴和脱水轴之间的密封，大油封有二 个密封唇口，所以又称双层密封，小油封 只有一个密封唇口，所以又称单层密封。
4、制动原理
脱水时，牵引器将 拨杆打开，拨叉同 时打开，轴总成处 于自由状态，此时， 脱水桶顺时针进行 脱水动作。
在脱水程序时，当 电源被切断、撞桶 或者门盖打开时， 牵引器会迅速复位， 拨杆和拨叉也迅速 复位。
拨叉复位后，棘轮 抱簧处于洗涤初始 状态，拨杆复位后 刹车带抱紧刹车盘， 阻止轴总成继续转 动，脱水动作停止。
①单向轴承与脱水轴 之间配合松动，出现打 滑现象，
②单向轴承与壳体之 间配合松动，出现打滑 现象，
• 脱水桶制动分为正向制动和反向制动。
• 反向制动要求制动力矩足够大，能完全限制脱水 桶的反向转动。
• 正向制动不必完全限制脱水桶的正向转动。但也 不能不加限制，因为波轮反转时脱水桶的正转会 使波轮转速下降，影响洗净比。正向制动的第二 个作用是脱水结束或在脱水过程中打开门盖时能 迅速使脱水桶停止转动，实现这一功能必须有合 适的制动力矩。制动力矩不能太大，如果太大脱 水桶停止太快会撞箱体；制动力矩也不能太小， 太小脱水桶停止太慢，制动时间会超标。
1
半圆头螺钉
2
轴总成
3
方芯垫片组件
4
双层密封圈
5
滚动轴承
6
盖板
7
挡油圈
8
刹车带组件
9
壳体
10
复合轴承
11
棘轮
12
皮带轮
13
离合套
14
特殊螺母
15
止推垫片
16
棘轮抱簧
17
拨叉装配件
18
刹车销
19
拨杆销
20
拨杆扭簧
21
拨叉扭簧
22
挡圈
23
螺母（联体螺母）
24
拨杆
25
拨叉轴
26
螺栓
1
洗涤轴
2
小油封
3
脱水轴
全自动洗衣机离合器原理 及维修
目录
一
离合器构造
二
离合器工作原理
三 常见故障及维修
一
离合器构造
1、离合器类别
离合器
普通离合器
脱水桶放置在离合器方芯 垫片上，用大螺母紧固。
法兰盘离合器
脱水桶置于离合器法兰盘 上，用内六角螺钉固定。
DD电机离合器
变频电机直驱，无三角带， 可分为普通和带法兰的。
2、离合器结构
5 反向制动的实现
• 由单向轴承实现，其内部结 构有普通的滚珠轴承，起轴 总成的支承作用；还有单向 部分；
• 单向轴承是在一个方向上可 以自由转动，而在另一个方 向上锁死的一种轴承。单向 轴承的金属外壳里，包含很 多个滚轴，滚针或者滚珠， 而其滚动座的形状使它只能 向一个方向滚动，而在另一 个方向上会产生很大的阻力( 所谓“单向”)。
7 防尘及支承部分工作原理
• 防尘圈的作用主要是防止脏物掉在刹车盘 上影响刹车力矩。
• • 支承部分工作原理比较简单，这里就不多
讲了
三
常见故障及维修
1、洗涤时内桶跟转
A 洗涤时内桶顺时针跟转 原因分析
维修方法
①拨杆与牵引器连接 板相碰，刹车带未完全抱 紧刹车盘。
②离合器运转一定周 期后，刹车带磨损严重， 摩擦力减小。
③刹车盘上有油污
①调整连接板与拨杆的位 置。
②应更换刹车带 ③分析油污来源，若是刹 车盘本身脏污，则更换刹车 带并清洗刹车盘。若是轴总 成漏油，说明刹车盘与离合 轴铆接口出现裂纹或破损， 需要更换离合器。
合适间距 正 常 状 态
互相干涉 故 障 状 态
表面清洁 表面脏污
B 洗涤时内桶逆时针跟转
原因分析
