UPS电源的选择以及需要注意的问题
ups方案
UPS方案概述UPS（不间断电源）是一种电力备份装置，用于在主电力失效时提供临时电力供应。
UPS方案是指为某个特定场景或需求设计的UPS系统解决方案。
本文将介绍UPS的原理、应用场景以及设计UPS方案的要点。
UPS原理UPS系统由三个主要组件组成：整流器、电池和逆变器。
1.整流器：负责将交流电源转换为直流电源以供充电电池使用。
当主电源可用时，整流器将交流电源转换为直流电源，同时为电池充电。
当主电源故障时，整流器停止充电，并从电池提供电力。
2.电池：储存直流电力，以便在主电源失效时提供电力。
电池的类型和容量根据具体需求进行选择。
3.逆变器：将储存在电池中的直流电源转换为交流电源，以供连接的设备使用。
逆变器的范围和输出功率应根据设备负载进行合理选择。
UPS应用场景UPS广泛应用于以下场景：1.计算机和网络设备：在电力波动或故障时，UPS可以提供电力以保护计算机和网络设备的正常运行。
这对于企业、数据中心和办公室来说尤为重要，可以防止由于突然断电导致的数据丢失或设备损坏。
2.医疗设备：在医疗场所，特别是手术室和重症监护室中，UPS可以确保医疗设备在电力故障时继续运行，以保证患者安全和医疗过程的连续性。
3.通信设备：UPS可以保障基站、电话交换机、通信机房等通信设备的连续供电，以确保通信网络的稳定性和可靠性。
4.工业自动化：在工业生产过程中，特别是对于对稳定电力供应要求较高的设备，如PLC、机器人等，UPS可以提供稳定的电力供应，避免因电力故障而导致的生产中断和设备损坏。
设计UPS方案的要点在设计UPS方案时，需要考虑以下要点：1.负载需求：根据负载的类型、功率需求和持续时间，选择合适的UPS容量和类型。
不同的负载可能需要不同类型的UPS，如在线式UPS、离线式UPS或线交互式UPS等。
2.电池容量：根据负载需求和备用时间要求，选择合适的电池容量。
电池容量的选择应考虑负载的功率需求、预计运行时间以及电池是否需要满足特定的环境要求，如温度、湿度等。
UPS电源选择与电池容量计算
U P S电源选择与电池容量计算(总5页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除前言：弱电系统中的UPS电源的如何选择市场上那么多的品牌到底该选择什么样的呢电池如何配呢正文：一、先确定功率段简而言之，首先就是要确认我们希望UPS带载的设备的功率，然后就可以确认好UPS的功率。
一般来说，我们建议负载功率占到UPS功率的30%~80%。
如果负载太大的话，如同时启动时可能会造成UPS电源过载，负载太小时，不但造成了浪费，对电池的性能来说也不好。
二、UPS工作方式目前市场上多见的工作方式有后备式、在线互动式、在线双变换（线纯在线）这三种，具体如下：（1）后备式的UPS，不带稳压，市电与电池转换时有转换时间，一般用于个人电脑保护，或对UPS电源性能要求不高的情况下使用，此类型的UPS功率段一般较小；（2）在线互动式，不带稳压，市电与电池转换时有转换时间，但有调压功能，一般用于配线间或微型机房，保护服务器及网络设备等，此类型的UPS功率段一般在5KVA以下。
（3）在线双变换UPS，市电与电池转换时无转换时间，无切换时间一般也是用于保护服务器或网络设备以及机房里的其他设备，此类型的UPS功率段从小到大都有，跨度比较大1KVA~1000KVA，目前市场上较为多见。
以上几种UPS电源的性能从高到低依次为：在线双变换、在线互动式、后备式。
价格一般与性能成正比。
那是不是我们一定要选择贵的UPS呢？答案是否定的。
正如我们的标题，我们要选择适合自己的UPS。
如果是给个人电脑用，那么您选择后备式的UPS就可以，如果是给服务器用，则应该在在线互动式与在线双变换中来选择，选择应该按以下条件来进行：1、设备要求看您的设备是否需要很高精度的供电，可查看负载设备的铭牌上的标识或询问设备厂家。
如需高精度的供电，则需要选择在线双变换的UPS。
其次是看负载类型，有的负载是不允许供电有闪断，如：继电器类的设备或开关信号的设备，若您为这种类型的设备配备在线互动式的UPS，那么就有可能在UPS市电与电池切换时，负载有断电或误动作，因此对于这类的设备应该选择在线双变换UPS。
如何选择适合自己的UPS电源
如何选择适合自己的UPS电源UPS电源是一种常用的重要设备，可以为电子设备提供稳定的电源供应，并在停电或电压波动情况下保护设备。
然而，市面上有许多不同类型和规格的 UPS 电源，如何选择适合自己的 UPS 电源呢？以下是一些有用的建议和指南。
1.了解不同类型的 UPS 电源UPS电源分为三个主要类型：离线式，在线式，脉冲式。
离线式UPS 电源最简单、最常见，起到基本的备用作用；在线式 UPS 电源为设备提供了完全的电源保护和清洁，而脉冲式 UPS 电源则适用于大型数据中心等高端用途。
了解这些类型的区别和优缺点，可以帮助你更好地选择合适的 UPS 电源。
2.了解 UPS 电源规格UPS电源的规格通常是通过 VA（伏安）来表示的。
VA 值反映了UPS 电源所能提供的最大功率容量，因此应该选择符合你设备和需求需求的 VA 值。
根据你所需的电源负载和剩余时间，可以考虑是否需要选择具有可扩展电源插槽或热交换电池的 UPS电源。
3.了解附加功能有些UPS电源具有附加功能，如自动电池测试、冷启动等，这些功能可以增强UPS电源性能和便利性。
此外，有些UPS电源还可以提供数据线保护等功能，确保设备的安全和稳定。
4.考虑保修和售后服务UPS电源是一项重要的设备，应该选择可靠的品牌和适用的保修服务。
在购买 UPS电源时，了解品牌的信誉和售后服务，可以为日后的设备维护和维修提供更好的支持。
5.合理使用UPS电源正确使用 UPS 电源可以延长其寿命和性能。
在使用 UPS 电源时，应该避免过度负载或过度充电，定期进行电池测试和更换，同时注意UPS 电源的安装和接地，确保安全和稳定。
尽管选择适合自己的 UPS电源可能需要考虑许多因素，但准确评估自己的需求和了解不同类型的 UPS电源，可以帮助您做出最明智的选择。
UPS不间断电源基础知识及保养
UPS不间断电源基础知识及保养UPS电源是保障供电稳定和连续性的重要设备，因其主要机智能化程度高，储能器材采用免维护蓄电池，使得在运行中往往忽略了对该系统的维护与检修。
其实维护的好坏，对电源的寿命和故障率有很大影响，下面根据我们使用中的具体情况和维护经验介绍UPS电源的使用注意事项和日常维护要求。
虽说各企业配置的UPS供电系统设备型号及系统容量有所不同，但其原理和主要功能基本相同。
在UPS电源类型选择上各站都选择了在线式，这时因为在线式UPS电源系统具有对各类供电的零时间切换，自身供电时间的长短可选，并具有稳压、稳频、净化的特点。
当UPS电源系统本身出现故障时有自动旁路功能，当需要检修时可采用手动旁路，使检修、供电互不影响。
一、 UPS电源系统UPS电源系统由4部分组成：整流、储能、变换和开关控制。
其系统的稳压功能通常是由整流器完成的，整流器件采用可控硅或高频开关整流器，本身具有可根据外电的变化控制输出幅度的功能，从而当外电发生变化时（该变化应满足系统要求），输出幅度基本不变的整流电压。
净化功能由储能电池来完成，由于整流器对瞬时脉冲干扰不能消除，整流后的电压仍存在干扰脉冲。
储能电池除可存储直流直能的功能外，对整流器来说就象接了一只大容器电容器，其等效电容量的大小，与储能电池容量大小成正比。
由于电容两端的电压是不能突变的，即利用了电容器对脉冲的平滑特性消除了脉冲干扰，起到了净化功能，也称对干扰的屏蔽。
频率的稳定则由变换器来完成，频率稳定度取决于变换器的振荡频率的稳定程度。
为方便UPS电源系统的日常操作与维护，设计了系统工作开关，主机自检故障后的自动旁路开关，检修旁路开关等开关控制。
在电压工作正常时，给负载供电而且，同时给储能电池充电；当突发停电时，UPS电源开始工作，由储能电池工给负载所需电源，维持正常的生产；当由于生产需要，负载严重过载时，由电网电压经整流直接给负载供电。
UPS电源系统主要分两大部分，主机和储能电池。
UPS选型
采购UPS如何选型来源：| 作者：| 发布时间：2007-11-19 22:03:39 | 浏览：1256次【字体：大中小】1. 确定所需UPS的容量：计算所有的负载总和W=W1+W2+……+Wn单位：瓦 UPS 的容量VA≥（W÷0.8）（UPS功率因数并考虑UPS的抗冲击能力及扩容需要）2. 确定所需UPS的类型：根据负载对输出稳定度、切换时间、输出波形确定是选择在线式、在线互动式、后备式以及正弦波、方波等类型。
在线式UPS的输出稳定度、瞬间响应能力比另外两种强，对非线性负载及感性负载的适应能力也较强。
对一些较精密的设备、较重要的设备及高端服务器等建议采用在线式UPS。
在一些市电波动范围比较大的地区，避免使用互动式和后备式。
如果要使用发电机配短延时UPS，推荐用在线式UPS，因为普通发电机的电压及频率的稳定性较差，用互动式及后备式可能导致工作不正常。
某些品牌的UPS（在线式）不能接发电机，会转旁路供电，购买时先要了解清楚。
3. 确定所需电池后备时间：根据掉电后，设备所需的工作时间而定。
往往长延时机型所用的电池其成本可能超过UPS主机本身。
由于电池的高价值，建议选择品质较好的品牌，这对UPS系统的可靠性很关键。
4. 附加功能：为了提高系统的可靠性，建议采用UPS热备份系统，可以考虑串联热备份或并联热备份。
小容量的UPS（1～2KVA）还可以选用冗余开关。
可以选用远程监控面板，实现在远端监视和控制UPS的工作。
可以选用监控软件，实现计算机和UPS之间的智能化管理。
可以选用网络适配器，实现UPS的网络化管理（基于SNMP）。
在某些多雨多雷地区，可以配用防雷器。
5. 售后服务：由于UPS较重，而且大容量机型接线较复杂，需要上门维护，所以要选择售后服务质量较好的供货商。
可以从信誉度、技术实力、服务机构、维修备件等多方面进行考察，并建议选择就近的UPS供应商。
6. 品牌厂家的选择在市场上约有上百个品牌，有些是1年保修、2年保修、3年保修甚至有厂家称5年质保，在选择品牌时要了解厂家保修时限及方式。

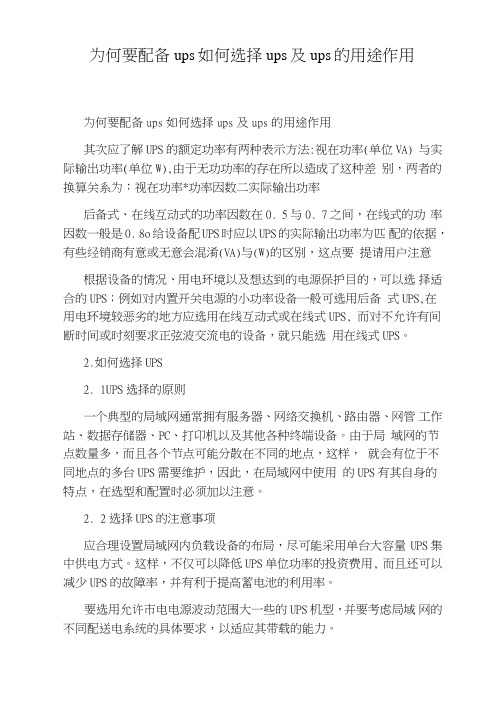

为何要配备ups如何选择ups及ups的用途作用
为何要配备ups如何选择ups及ups的用途作用为何要配备ups如何选择ups及ups的用途作用其次应了解UPS的额定功率有两种表示方法:视在功率(单位VA) 与实际输出功率(单位W),由于无功功率的存在所以造成了这种差别，两者的换算关系为：视在功率*功率因数二实际输出功率后备式、在线互动式的功率因数在0. 5与0. 7之间，在线式的功率因数一般是0. 8o给设备配UPS时应以UPS的实际输出功率为匹配的依据，有些经销商有意或无意会混淆(VA)与(W)的区别，这点要提请用户注意根据设备的情况、用电环境以及想达到的电源保护目的，可以选择适合的UPS；例如对内置开关电源的小功率设备一般可选用后备式UPS,在用电环境较恶劣的地方应选用在线互动式或在线式UPS, 而对不允许有间断时间或时刻要求正弦波交流电的设备，就只能选用在线式UPS。
2.如何选择UPS2. 1UPS选择的原则一个典型的局域网通常拥有服务器、网络交换机、路由器、网管工作站、数据存储器、PC、打卬机以及其他各种终端设备。
由于局域网的节点数量多，而且各个节点可能分散在不同的地点，这样，就会有位于不同地点的多台UPS需要维护，因此，在局域网中使用的UPS有其自身的特点，在选型和配置时必须加以注意。
2. 2选择UPS的注意事项应合理设置局域网内负载设备的布局，尽可能采用单台大容量UPS集中供电方式。
这样，不仅可以降低UPS单位功率的投资费用, 而且还可以减少UPS的故障率，并有利于提高蓄电池的利用率。
要选用允许市电电源波动范围大一些的UPS机型，并要考虑局域网的不同配送电系统的具体要求，以适应其带载的能力。
要选用过载能力强和具有抗输出短路能力的UPS机型，这样可以减少UPS切换操作的机率，以降低UPS的故障率。
在局域网中要适当配置抗瞬态浪涌的抑制器，以便更好地保护网络设备，并选用具有输出零线对地线电位低的UPS机型，以获得尽可能高的数据传输速率，且降低数据传输的误码率。
UPS电源常见故障分析(一)
UPS电源常见故障分析(一)UPS电源作为一种重要的电力设备，常常用于保证电力的持续供应，特别对于工业和军事等重要应用领域更为重要。
然而，在长期使用过程中，UPS电源也可能会出现一些故障问题，造成设备的失效或出现其他问题，影响正常工作。
因此，本文将对UPS电源常见故障进行分析，帮助用户更好地保持设备的稳定运行。
1. 故障一：电池寿命问题UPS电源中的电池是维持其长时间供电的关键部分。
然而，由于电池使用寿命有限，除非及时更换、维修，否则可能会导致UPS电源出现停电或不稳定等故障问题。
因此，在使用UPS电源时特别需要关注其电池寿命，定期维护或替换已经老化的电池。
2. 故障二：过载问题UPS电源往往会提供给多个设备同时使用，如果超过其承载能力，就会出现过载故障。
过载故障会直接导致UPS电源无法供电，特别是当过载超出范围时，可能会导致设备故障，进而影响正常工作和生产。
因此，在选择UPS电源时一定要根据实际需求量确定功率，避免出现过载故障。
3. 故障三：电压问题UPS电源的稳定输出电压对工作和设备的保护至关重要。
如果UPS电源输出电压不稳定，可能会导致工作效果不佳，硬件故障等问题。
这种现象的原因可能是电池老化或系统安装不当。
因此，应定期检查UPS 电源的电压变化情况，并确保正确使用和安装。
4. 故障四：噪声问题UPS电源工作时往往会产生一些噪声，如果这些噪音超过耐受程度，就会影响设备本身和周围环境的体验水平。
这种问题可能是由于设备配置不当引起，也可能是由于制造过程中抛弃了质量控制等因素引起。
因此，在选择UPS电源时，应该选择质量更可靠、噪音更小的产品。
总之，UPS电源是一个重要而值得信任的设备，为用户提供电力保障。
虽然在长期使用过程中也会出现一些故障问题，但仔细看待并加以解决，可以帮助废除许多办公和工业应用场合中的不稳定因素，提高生产效率。
对于UPS电源的使用者，希望能够注意到并避免上述故障的原因，确保设备的稳定运行。
UPS电源的使用注意事项及保养维护
UPS电源的使用注意事项及保养维护UPS（不间断电源）是一种用于保护电子设备免受供电中断、电压波动和电流问题的设备。
它通过提供电池供电，确保在电网故障时设备的稳定运行。
为了确保UPS电源的正常工作和延长其使用寿命，以下是一些使用注意事项和保养维护建议：1.安装位置选择：-选择离设备近且通风良好的位置，确保UPS不会过热。
-避免将UPS放置在阳光直射的地方，以免影响其性能和寿命。
-不要将UPS放置在潮湿的环境中，以防止损坏。
2.负载管理：-严格控制UPS的负载，不要让它超过其额定功率容量。
-避免突然的负载变化，因为这可能会导致UPS电源关闭或设备断电。
-如果需要连接多个设备，在选择UPS时要考虑每个设备的功率需求，以确保UPS能够满足负载要求。
3.定期维护：-定期检查UPS电源的连接和电缆，确保它们没有磨损或松动。
-清洁UPS电源的外壳和通风口，以确保良好的散热。
-检查电池的状态，如果需要更换，请按照厂家说明进行操作。
-定期进行运行测试，以确保UPS电源可以正常工作。
4.避免恶劣环境：-避免将UPS电源放置在过热或过冷的环境中，因为极端温度可能会影响电池寿命和UPS的功能。
-避免将UPS电源放置在尘土飞扬的环境中，因为灰尘会堵塞通风口，导致过热问题。
5.防雷措施：-使用电源和通信线缆的防雷设备，以保护UPS电源免受雷击和电磁干扰的影响。
-安装UPS电源时，确保接地正确并符合当地的安全标准。
6.UPS电源的定期检测和维修：-定期检查UPS的运行日志，以发现任何错误或异常情况。
-如果需要，定期对UPS进行保养和维修，以确保其稳定性和可靠性。
总之，UPS电源是保护电子设备免受电力故障影响的关键设备。
使用和维护UPS电源时，需要遵循一些注意事项以确保其正常运行和延长使用寿命。
通过选择适当的安装位置，合理管理负载，定期维护和检修，我们可以最大限度地保护UPS电源的性能，并保障设备的安全和稳定运行。
UPS电源安装事项及问题总结全套
UPS电源安装事项及问题总结UPS的三大基本功能：稳压，滤波，不可间断。
在市电供电时，它是稳压器和滤波器的作用，保证设备正常工作；在市电中断时，它又可以通过把它的直流供电部分（电池组，柴油发电机等）提供的直流电转化为完美的交流电供负载使用，其中由市电供电转电池供电一般为0时间切换，这样就使负载设备在感觉不到任何变化的同时保持运行，真正保证了设备的不间断运行。
1UPS安装7项注意一般UPS厂家会向用户提供完整、详细的UPS安装要求和注意事项，只有符合这个要求，才能保证UPS供电系统正常工作。
在实际应用中，工程师可根据要安装的UPS的实际情况将相关参数发给客户，以便客户按此要求施工。
下面逐一进行说明:1用户为UPS提供的输入市电其波动值一般要小于UPS标称的允许市电波动值，例如某型号UPS标称允许市电输入电压波动在220V+20%，那么此项可要求用户市电波动在+15%，这样有利于UPS正常运行；零地电压一般要求在不带负载时小于1.5V，带满载时小于2V，工程师也可根据现场情况及负载要求提出此值。
2UPS为了消除共模干扰，零、火线对地之间都加了滤波电容，零、火对地都有电流，可能造成零、火线上电流不等，从而使带漏电的断路器跳闸。
所以UPS前级及负载回路不能装带漏电保护的断路器，以免造成UPS及其负载意外掉电。
这里要指出的是，用户配UPS的主要目的是为了重要设备如计算机等的安全运行，而不是为了保障人员安全，所以也不应该对线路中带电部分如插座、断路器等频繁插拔、开合。
3为了消除干扰，大多数UPS的输入零线与输出零线是隔离的或者是经过扼流圈的，所以在做UPS配电时不能把UPS输出（即负载）的零线接到输入配电的零线母排上。
用户可将UPS输出（负载）零线接到单独一条零线排上。
某些品牌的UPS在UPS内部输入零线与输出零线直通，就可以把输入零线与输出（负载）零线接到同一母排上。
4UPS输入断路器是专为单独控制UPS输入电源的通断的，所以UPS输入断路器的下口不要再接其它的用电设备，以免影响UPS输入电的正常通断。
不间断电源UPS知识培训
04
UPS常见问题与解决方案
UPS电池故障与更换
总结词
UPS电池故障是常见的UPS问题之一，需要定期检查和维护。
详细描述
UPS电池故障通常表现为电池续航时间缩短、电池漏液或电池组电压异常等问题。为了解决这些问题 ，需要定期检查UPS电池的状态，包括电池的外观、电池连接和电池电压等。如果发现电池故障，应 及时更换有问题的电池，并保持适当的充电和放电状态，以延长UPS电池的使用寿命。
THANKS
02
UPS的选择与配置
选择合适的UPS类型
根据负载需求选择
根据设备的重要性和负载大小， 选择适合的UPS类型，如在线式 、在线互动式、后备式等。
考虑性能参数
比较不同UPS的输出功率、转换 效率、电池寿命等参数，选择性 能更优的产品。
配置UPS的容量与负载
计算负载总功率
根据设备负载的实际功率，计算出总 负载功率，为UPS的容量配置提供依 据。
详细描述
UPS是一种能够提供稳定、不间断电源的设备，它通常由整流器、逆变器和电池等部分组成。在市电正常供电时， UPS将市电整流后供给负载，同时给电池充电；当市电中断或异常时，UPS则将电池的直流电能通过逆变器转换 成交流电供给负载，确保负载的运行不受影响。
UPS的分类与特点
要点一
总结词
UPS有多种分类方式，如按工作原理可分为旋转式和静止式 UPS；按输出容量可分为小型、中型和大型UPS；按使用场 合可分为家用、办公用和工业用UPS等。不同类型的UPS具 有不同的特点和应用场景。
UPS的工作原理与组成
总结词
UPS的工作原理主要是通过整流器、逆变器和电池等组 成部分相互配合，实现电源的稳定输出。整流器将市 电整流成直流电，逆变器将直流电转换成交流电供给 负载，电池则作为备用电源在市电异常时提供电能。 此外，UPS还包括输入输出变压器、控制器等组成部分 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
UPS电源的选择以及需要注意的问题
在线式和后备式UPS电源的选择
选用在线式还是后备式UPS电源，应根据微机设备的需要和经济条件来定。
如果经济条件好可选在线式UPS电源；如果经济条件差，但又不影响微机正常运行，后备式UPS电源也是可以选取的。
国产和进口UPS电源的选择
在国产和进口UPS电源的选择冲，一般建议选用国产UPS电源。
近几年来，国产小型UPS电源在质量上有很大的提高。
选用国产小型UPS电源，一方面是对本国经济和技术发展的支持，另一方面在维修上有很大的方便，如备件比较齐全，维修能力和维修速度比较满意。
进口UPS电源一般质量比较好，但是由于维修技术和备件存在困难，一旦发生故障，往往不能及时修复，长期搁置不能使用。
国产UPS电源在工作性能方面，是比较符合国内供电情况，如某些型号的UPS电源输入电压范围比较宽，有稳压输出功能，适应我国某些供电条件差的环境。
申国人民银行电子化工程建设，提出采用国产UPS电源的方针，无疑是开了个好头。
