新塘国贸太阳能空气能热水系统预算20150122

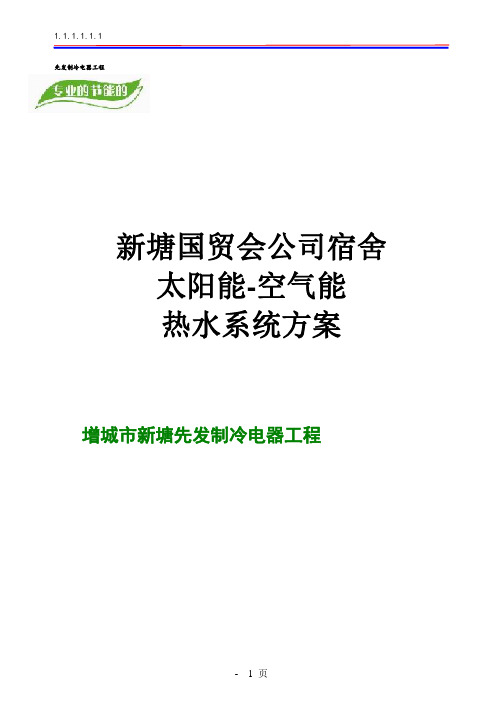

1.1.1.1.1.1先发制冷电器工程新塘国贸会公司宿舍太阳能-空气能热水系统方案增城市新塘先发制冷电器工程工程设计方案1、工程设计基本数据1）、贵公司有一栋六层楼宿舍每层4间，共计24间套房，每天晚上房间内卫生间花洒冲凉用热水。

用水人数：200人1.1）总用水量：花洒冲凉每人按照大桶二桶水计算，人均用水量50升，计50KG.200×50＝10000KG,约合10吨/天1.2）冷水计算温度：15℃；1.3）热水计算温度：55℃；1.4）热水供应方式：全天候供应热水，热水送到每个房的卫生间内，淋浴使用热水；2）、工程量计算：1、太阳能热水器，配置最先进的高效真空管太阳能热水器，标准配置即1吨水配置100支￠58×1800mm的真空管，晴天水温可达50-80度，我们水温不需要那么高，可以安照80%的太阳能集热管配置，即10×80%×100＝800支2、空气能，因为贵公司能提供3800V电源，空气能生产热水产量环境温度在20℃以上，可以达到1:100，即5匹空气能主机每小时可以生产55℃热水500KG,环境温度5-10℃时产量只有一半，即310KG，每台机器每天工作时间安照16小时计算，一台5匹空气能在冷天生产热水310×16＝5000KG，每天10吨热水需要配置2台5匹主机，3、水箱配置，建议配置一个5吨保温水箱做太阳能工作和回水水箱，配置一个5吨做空气能恒温水箱，这样才能充分利用太阳能节能，有保障热水温度不会忽冷忽热。

4、卫生间热水管道及回水管道即保温。

卫生间花洒即冷热水混合阀。

2、工程现场基本情况及基本要求2.1）现场基本情况：卫生间热水管道及回水管道因为甲方没有事先预埋，需要安装，在楼面接驳；冷水在楼面接入；电源在顶楼楼梯间内接驳；2.2）工程设计基本要求：要求热水全天候供应。

热水送到每间宿舍的卫生间内，分别安装1套花洒淋浴设备。

每层独立热水管道沿卫生间内下行敷设，在每层独立回水管，卫生间内支管明装并与生活给水管预留口驳接。

要求选用太阳能和热泵作为加热设备。

设备必须安装在楼房的承重结构上，承载结构要求通过原结构设计单位的核准，楼面管道采用优质不锈钢PPR管，楼下管道采用PP-R热水管。

3、工程设计、安装及验收的主要标准与规范（以太阳能-热泵系统为例）3.1）GB50015-2003《建筑给水排水设计规范》3.2）GB/T18713-2002《太阳热水系统设计、安装及工程验收技术规范》3.3）GB50364-2005《民用建筑太阳能热水系统应用技术规范》3.4）DBJ15-52-2007《公共和居住建筑太阳能热水系统一体化设计施工及验收规程》3.5）GB/T20095-2006《太阳热水工程性能评定规范》3.8）GB/T1551-1995《太阳能热水器吸热体、连接管及其配件所用弹性材料的评价方式》3.9）GB5773-1986《容积式制冷压缩机性能试验方法》3.10）GB/T10870-2001《容积式和离心式（热泵）机组性能试验方法》3.11）JB8654-1997《容积式和离心式（热泵）机组安全要求》3.12）JB/T7227-1997《容积式冷水（热泵）机组》3.13）GB50274-1998《制冷设备、空气分离器设备安装及验收规范》3.14）GB50332-2002《给水排水工程管道结构设计规范》3.15）GB4272-92《设备及管道保温技术通则》3.16）98R418《管道及设备保温》国家建筑标准设计图集3.17）GB50009-2001《建筑结构荷载设计规范》3.18）GB50057-94《建筑物防雷设计规范》3.19）JGJ/T16-92《民用建筑电气设计规范》3.20）GB50242-2002《建筑给水排水及采暖工程施工质量验收规范》3.21）GB50268-97《给水排水管道工程施工及验收规范》3.22）GBJ131-90《自动化仪表安装工程质量检验评定标准》3.23）GBJ93-86《工业自动化仪表工程施工及验收规范》3.24）JBJ16-87《建筑设计防火规范》3.25）GB3095-96《环境空气质量标准》3.26）GB3096-96《城市区域环境噪音》3.27）《电气装置安装工程电缆线路路施工及验收规范》4、工程整体配置设计方案说明根据宿舍热水供应特点及日用热水总量，同时结合大楼的建筑结构，太阳能-空气热泵加热系统，整体设计方案及系统配置如下：日需热水总量为10000kg。

结合大楼的实际情况，设计安装太阳能集热器800只真空管，系统设置1套独立的强制循环装置；冷水由冷水泵定时定量的向水箱中补充。

热泵辅助系统5m3立式保温水箱配置5匹循环式空气热泵.为确保各个取水点随时打开即可使用到恒定温度的热水及减少排放冷水造成的浪费，供热水系统为配置了1套定温回水装置。

在实际用热水需求量大于水箱总储水量的季节，补冷水泵可以根据水箱保护水位的情况定量补入适量的冷水加热使用；而在实际用热水需求低于水箱总储水量的季节，也可以通过调整补冷水泵的控制水位，减少每日的补冷水量以减少辅助加热能耗（如果需要辅助加热的话），既可以达到系统适应季节用热水需求的变化，又能有效的减少辅助能耗。

为了保证洗浴舒畅，不会忽冷忽热，热水系统配置德国进口热水恒压加压泵。

5、系统的运行控制说明5.1）系统整体优化运行控制原理按照酒店用水的实际要求和楼房的结构特点，结合我公司根据多年设计安装各种大型及特大型太阳能热水工程的丰富经验，对本系统进行如下优化设计。

5.2）补冷水系统的控制热水系统所配备水箱的总储水量基本可以满足酒店入住的人数每天最大的用热水需求，考虑大楼热水用水量变化的实际情况，太阳能系统的冷水由配置的补冷水泵定时、定量补给，并且在供应热水的过程中按用水量的大小，限量补充部分冷水。

由于过渡水箱内的水补充到保温水箱，在此过程中热泵机组根据水温情况及时进行加热，从而确保使用热水时保温水箱不致于掺入过多的冷水而影响供应热水的温度，确保热水供应的稳定可靠性。

5.3）太阳能循环系统的控制太阳能系统采用小温差循环，即通过设在集热器阵列末端出口与第一级水箱下部两个测温点之间的温差控制循环泵的工作与否：当温差较大时（△T=3℃～6℃），温差控制器发出指令，循环泵工作，水在集热器内循环加热；当温差较小时（△T=1℃～2℃），循环泵停止工作，如此反复。

5.4)定温回水系统的控制系统回水温度控制器自动检测管网末端的温度，如果水温低于设定的回水温度下限值（一般为40℃，可调），定温回水泵自动启动将水箱内的热水压到热水管网中，同时将管网中已经降温的水压回到保温水箱中重新进行加热，直至管网末端的水温达到设定的回水温度的上限值为止（一般为43℃，可调），保证每个用热水点的温度恒定，同时减少不必要的浪费。

我公司的精心设计选型和严格的安装，确保本工程将成为高效、环保、节能、安全的热水系统的典范。

6，更具节能性和实用性；整个系统可根据用水量变化设定或调整机组工作时间、水位、水温等参数、太阳能-空气热泵热水系统设计的优特点6.1）环保节能方面设备选型：本设计所选用的加热设备-太阳能集热设备及空气源热泵机组均为国际流行的环保节能设备：其中太阳能热利用设备更加成为各国争相研究发展的可再生能源利用设备，其环保节能效果得到各个方面的认可，其价值完全得到各方面的肯定；空气源热泵机组以其高效、节能、环保、安全成为国际流行和重点研究的热能设备。

我公司所生产的系列空气热泵机组选用美国进口“谷轮”压缩机、优质高效的换热设备，并经过精心优化的系统设计，保证整个热泵机组长期处于高效稳定低噪音运行，不会出现由于噪音、冷媒泄露等产生的二次环境污染。

系统设计运行：整个系统以太阳能为主要加热设备：在日照良好的情况下，太阳能过渡水箱内的水经过太阳能系统循环加热后完全可以达到使用的温度，太阳能过渡水箱内的水补充到保温水箱后无须额外的辅助加热即可直接使用；在日照不足的情况下，太阳能过渡水箱内的水首先经过太阳能系统的初步预热，补充到保温水箱后只需热泵机组进行适当的辅助加热即可达到热水使用要求。

通过以上的系统设计，保证系统优先利用免费的太阳能资源，可以大大减少由于使用常规能源所带来的日常运行费用，真正达到节能的目的。

采用以上两种热利用设备，并经过我公司的精心设计选型和严格的安装，确保本工程将成为高效、环保、节能、安全的热水系统的典范。

6.2）系统的安全方面整个系统的设计完全按照国家有关防火、防震等安全性规范要求设计，并留有充足的消防和检修通道；热泵机组完全符合规范要求的防护和安全要求；各种设备基础均采用锚固方法与建筑结构可靠牢连接，与建筑成为一体，符合抗震和防台风要求；控制系统具有防漏电和可靠接地，系统天面设备、管道均按规范配置相应防雷电装置并与各自天面防雷系统成为一体。

管道穿墙、楼板及横跨楼房沉降缝均按要求加设套管并做防水处理，设置防止沉降配件；太阳能循环管道、供（回）水管道按照要求的坡向、坡度制作安装；集热器、水箱、热泵机组和管道支架基础，均锚固在楼房的承重结构上，预埋件锚固按照规范要求进行防腐处理，并做好相关防水处理；水箱、热泵机组、泵类、阀类等设备在现场安装完毕均做水压试验及气密性试验和质检工作；各种管道分阶段进行水压试验，系统完工后，各分项调试合格后再进行总调试，确保系统的安全可靠。

6.3）工艺技术方面①太阳能支架采用优质不锈钢制作成组合支架。

所有支架在生产车间成型后再进行表面热镀锌防腐处理；现场安装时，支架之间采用M8×20螺丝连接，不破坏镀锌层，保证防腐效果；同时太阳能支架均铆固在楼板结构层上保证系统的抗台风和震裂的能力。

②热泵机组及电磁阀的进口均设置Y型水过滤器保证进入其内的水不含杂质，保证设备可靠安全运行；热泵及水泵进出口均安装柔性接头，并且在热泵机组及水泵与楼面基础之间设置橡胶减震设备，避免设备与楼板之间产生共振，保证系统运行的安全可靠。

③由于水箱重量较重，安装时结合楼房的承载对放置水箱的地方进行加强：本设计在放置水箱的承重梁柱上采用钢结构加强基础。

④太阳能集热器、热泵机组均在车间进行气密性和水压试验，系统现场安装完毕后整体同样进行气密性和水压试验，确保整个系统的运行可靠性。

6.4）系统配套设计的完整性方面整个系统设计采用无人化自动控制，并具有人工手动控制功能，并具有相关安全保护和良好接地；电控元器件均采用进口或国产著名品牌，如断相与相序保护器、交流接触器的品牌为西门子，时控器、温控器、水位控制器等均采用国产名牌产品；我公司凭借多年从事各种类型中央热水系统工程设计、生产、施工安装及运行管理等方面的丰富经验，经过专业设计人员反复论证和优化设计，针对太阳能集热设备、热泵机组的特点，所提供的设计方案技术工艺先进，并对供水量变化的适用性很强，即使用水量超出设计供水量时，仍能保证正常的热水供应，保证整个系统设计运行的完整可靠。
