光学作图
光学作图专项训练(教师版)
专项训练光学作图——三年（2021—2023）中考真题分项精编一、作图题1．（2023·山东菏泽·统考中考真题）室内有一吸顶灯S，人从平面镜MN中能够看到吸顶灯。
请在图中画出人眼A经平面镜MN看到吸顶灯的完整光路图。
【答案】【详解】人眼A经平面镜MN看到吸顶灯，是由于吸顶灯发出的光经平面镜反射后浸入人的眼睛，作点S 关于平面镜的对称点S′，连接S′A与镜面的交点O即为入射点，连接SO即为入射光线，如图所示2．（2023·辽宁大连·统考中考真题）如图所示，一束光从空气斜射入玻璃，请画出折射光线。
【答案】【详解】图中已画出法线，光从空气斜射入玻璃中，折射角小于入射角，折射光线与入射光线分居法线两侧，据此在法线左侧的玻璃中画出折射光线，如图所示：3．（2023·山东东营·统考中考真题）如图所示，OB是平面镜前的一个物体。
请根据平面镜成像特点画出OB在平面镜中成的像。
【答案】【详解】根据平面镜成像特点：等大、等距、垂直、对称、虚像。
分别作O、B关于平面镜对称的点O'和B'，分别用虚线连接OO'和BB'，画好垂足符号，再用虚线连接OB'，B'端画上箭头，如图所示：4．（2023·江苏泰州·统考中考真题）如图所示，请作出物体AB在平面镜MN中所成的像A B''。
【答案】【详解】分别作出物体AB端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′，即为AB在平面镜中的像。
如图所示：5．（2023·四川德阳·统考中考真题）光从玻璃斜射入到空气中，在玻璃与空气的交界面上发生折射和反射，反射光线OC如图所示，请在图中画出入射光线AO和折射光线OB的大致方向。
【答案】【详解】光从玻璃斜射入到空气中，在玻璃与空气的交界面上发生折射和反射，过O点作分界面MN的垂线即法线，由光的反射定律可知，反射角等于入射角，入射光线和反射光线分别位于法线两侧，画出入射光线AO；由光的折射规律可知，入射光线和折射光线分别位于法线两侧，折射角大于入射角，故折射光线应远离法线，据此画出折射光线OB，如图所示：6．（2023·黑龙江哈尔滨·统考中考真题）如图所示，S′为点光源S在平面镜中所成的像，点光源S为图中平面镜左侧三点中的某一点，请利用平面镜成像特点作图确定点光源的位置并标出S。
第02讲 光学作图的四种类型-2023年中考物理重点核心知识点专题讲练(全国通用)(原卷版)
第02讲光学作图的四种类型（解析）类型一：光沿直线传播作图光在同一种均匀介质中沿直线传播，常见的现象有：小孔成像、影子的形成、日食、月食等。
【例1】（2022·无锡二模）如图所示是两个半标杆及它们在灯光下的影子，请在图中画出光源的位置（用点P表示），并在图中画出人在此光源下的影子（用线段EF表示）。
类型二：平面镜成像作图光的反射规律：①三线共面：反射光线与入射光线、法线在同一平面内。
②两线分居：反射光线和入射光线分居法线的两侧；③两角相等：反射角等于入射角；④光路可逆：反射现象的光路是可逆的。
平面镜成像特点：①平面镜所成像的大小与物体大小相等；②像和物体到平面镜的距离相等；③像和物体的连线与镜面垂直；④平面镜成虚像。
【例2】根据对称性作图在图中，应用平面镜成像特点画出物体AB在平面镜中成的像A’B’。
【例3】已知入射光线（或反射光线）和入射角（或反射角）在图中画出入射光线AO的反射光线，并标出入射角的度数。
【例4】已知发光点小丽站在落地镜前看到了自己的全身像。
根据平面镜成像特点，画出她的眼镜E通过平面镜看到自己的右脚上P点像的光路图。
【例5】画平面镜小郭同学像利用一块平面镜将此时的光照亮井底，请帮助他画出反射光线和平面镜的位置。
类型三：折射作图性质光从空气斜射入玻璃中时：①折射光线与入射光线、法线在同一平面上；②折射光线和入射光线分居法线两侧；③折射角小于入射角。
当入射角增大时，折射角也随着增大；（空气角大）④当光线垂直射入玻璃时，传播方向不变；⑤光路是可逆的。
【例6】下图已经标出了反射光线OB，请画出对应的入射光线AO和折射光线的大致方向OC。
类型四：凸透镜和凹透镜作图凸透镜的三条特殊光线凹透镜的三条特殊光线【例7】完成图中的光路图。
1．（2022·江苏无锡·二模）如图所示，ABCD是一间不透光的房间，墙AB是平面镜，房间中S处有一个正在发光的小蜡烛，CD墙上有一个小孔P，在墙外不远处的另一白墙EF上会得到上下两个亮点。

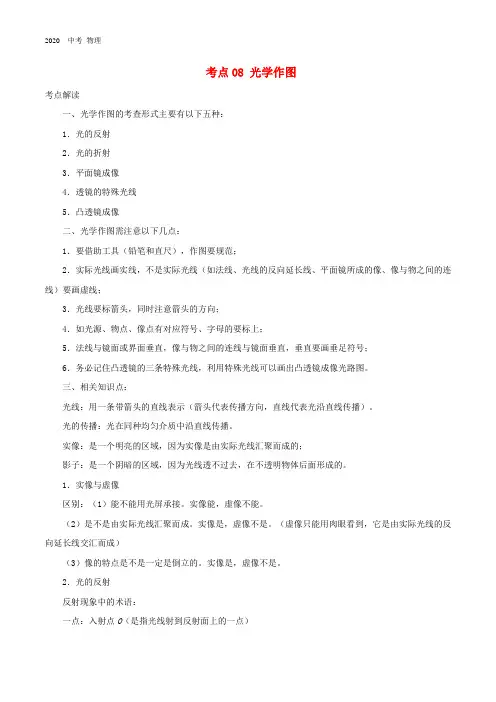

2020中考物理 考点一遍过考点08光学作图(含解析)
考点08 光学作图考点解读一、光学作图的考查形式主要有以下五种：1．光的反射2．光的折射3．平面镜成像4．透镜的特殊光线5．凸透镜成像二、光学作图需注意以下几点：1．要借助工具（铅笔和直尺），作图要规范；2．实际光线画实线，不是实际光线（如法线、光线的反向延长线、平面镜所成的像、像与物之间的连线）要画虚线；3．光线要标箭头，同时注意箭头的方向；4．如光源、物点、像点有对应符号、字母的要标上；5．法线与镜面或界面垂直，像与物之间的连线与镜面垂直，垂直要画垂足符号；6．务必记住凸透镜的三条特殊光线，利用特殊光线可以画出凸透镜成像光路图。
三、相关知识点：光线：用一条带箭头的直线表示（箭头代表传播方向，直线代表光沿直线传播）。
光的传播：光在同种均匀介质中沿直线传播。
实像：是一个明亮的区域，因为实像是由实际光线汇聚而成的；影子：是一个阴暗的区域，因为光线透不过去，在不透明物体后面形成的。
1．实像与虚像区别：（1）能不能用光屏承接。
实像能，虚像不能。
（2）是不是由实际光线汇聚而成。
实像是，虚像不是。
（虚像只能用肉眼看到，它是由实际光线的反向延长线交汇而成）（3）像的特点是不是一定是倒立的。
实像是，虚像不是。
2．光的反射反射现象中的术语：一点：入射点O（是指光线射到反射面上的一点）两角：入射角（指入射光线与法线之间的夹角）反射角（指反射光线与法线之间的夹角）三线：入射光线（指射到物体表面的光线）反射光线（指被物体反射出的光线）法线（指垂直于镜面的虚线）反射定律：三线同面，法线居中，两角相等。
即：①反射光线、入射光线和法线在同一平面上；②反射光线、入射光线分居法线的两侧；③反射角等于入射角。
注意因果关系，入射决定了反射，应把反射叙述在前面。
关于光的反射定律，应掌握以下几点：（1）一条反射光射只对应一条入射光线（2）入射光线垂直于反射面时，入射角为0°，反射角为0°，三线重合，但方向相反。
（3）在反射现象中，入射角的取值范围：0°≤入射角<90°，入射角只有在这个范围内，才发生反射现象。
专题一光学作图(课件)
【分析】入射光线平行于凸透镜的主光轴，根据凸 透镜的三条特殊光线可知：平行于凸透镜主光轴的 光线，经过凸透镜后过另一侧的焦点。所以将入射 点与另一侧焦点相连并延长即可，如下图所示：
2023年中考物理重难点突破
【突破】透镜的三条特殊光线
作图依据：平面镜的成像特点 【例2】（2022阜新）小丽站在落地镜前看到了自
己的全身像。根据平面镜成像特点，画出她的眼睛 E通过平面镜看到自己右脚上P点像的光路图。
2023年中考物理重难点突破
【分析】作出物点P的像点P′的， 连接P′E，与镜面的交点为入射 点O，再连接PO，即入射光线， OE为反射光线。如右图所示： 【突破】1.根据平面镜成像的特点，像与物关于镜
经过凹透镜光心的光线，传播方向不改 变。
2023年中考物理重难点突破
五、综合作图 【例5】（2021南充）一束光线射向凸透镜后再经
平面镜反射射出，请将光路图补充完整。
2023年中考物理重难点突破
【分析】平行于主光轴的光线经凸透镜折射后折射 光线通过焦点，该光线入射到平面镜，先画出法线 ，再根据反射角等于入射角在法线右侧画出反射光 线，如下图所示：
面对称。 2.所成的像是虚像，所以像要画成虚线。 3.平面镜成像的原理是：像是反射光线的反向延长
线的交点，所以反射光线上的点、入射点、像点在 同一直线上，据此可以确定入射点和反射光线。 4.像与物上对应点的连线被镜面垂直平分，这点可 以帮助我们确定镜面的位置。
2023年中考物理重难点突破
三、光的折射作图 作图依据：光的折射规律 【例题3】（2022镇江）光从水射向空气时，入射
2023年中考物理重难点突破
八上物理光学作图6种常考题型
八上物理期末专题训练光学作图6种常考题型常考题型一：光直线传播作图在图中，请画出小明同学透过学校围墙的小洞观看到校园内的范围（围墙及小洞如图所示）。
【解答】由眼睛和小洞的上边缘可以确定观察范围的最上面的边缘；由眼睛和小洞的下边缘可以确定观察范围的最下面的边缘，两者之间即为眼睛所能看到的范围，如右图所示。
常考题型二：光反射现象作图如图所示，S为平面镜MN前的一个发光点，A为平面镜前某一点。
请在图中画出由S发出经平面镜反射后过A点的光线，并完成光路图。
【解答】作出发光点S关于平面镜的对称点，即为像点S′，连接S′A点交平面镜于点O，沿OA画出反射光线，连接SO画出入射光线，如右图所示。
常考题型三：平面镜成像现象作图根据平面镜成像特点画出图中物体AB在镜中的像AʹBʹ。
【解答】分别作出物体AB端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为AB在平面镜中的像，如右图所示：常考题型四：光折射现象作图如图所示，一束光线从空气斜射到水面时发生反射和折射，OB为反射光线，请作出入射光线和大致的折射光线方向。
【解答】先过折射点O垂直水面作出法线，根据反射角等于入射角，在法线右侧的空气中画出入射光线，方向指向入射点，然后再根据折射角小于入射角在水中画出折射光线，如右图所示：常考题型五：透镜光路图作图如图所示，根据一束与主光轴平行的光线经凹透镜折射后的光线，找出凹透镜的焦点F的位置（O为光心）。
【解答】作一条与入射光线平行且通过光心的直线，根据凹透镜的特点，这条直线即为主光轴；作折射光线的反向延长线，那么该延长线与主光轴的交点即为凹透镜焦点F，如右图所示：常考题型六：眼睛和眼镜视物作图请在图中画出两束平行的入射光线经过近视眼晶状体折射后对应的光线。
【解答】晶状体相当于是一凸透镜；远处物体反射来的光线通过晶状体折射后形成的物像，就会落在视网膜的前方造成的，这是近视眼；平行于主光轴的入射光线经凸透镜折射后通过焦点，如右图所示。
专题34光学作图
专题34 光学作图光学作图是学习光学的重要组成部分，也是各省市中考的主要的考查点之一。
通过光学作图能考查学生对光学知识模块的理解和掌握情况，而且也能考查学生的画图能力、分析能力和解决实际问题的能力。
考查的主要有反射作图、折射作图、平面镜成像作图和透镜作图四个方面的作图。
光学作图的基本要求：在光学作图中，无论是哪类作图，都要注意以下几点：1、分清实线和虚线：入射光线、反射光线及折射光线均用实线表示，虚像、法线和光的反向延长线等均用虚线表示。
2、光线连续不能断开，箭头要标正确：入射光线的箭头方向都是“指向界面”，反射、折身光线的箭头方向都是“背离界面”；3、分清角的关系：不要把入（或反或折）射光线与反射面或界面的夹角视为入（或反或折）射角。
4、作图一定要用尺规作图，并保留作图痕迹，作图清晰规范，不能涂改。
5、法线与界面或反射面垂直，标垂直符号。
一、反射作图：1、根据光的反射定律作图，适用于较简单的作图：（1）过入（反）射光线和界面的交点且垂直界面作法线（用虚线表示），并标垂直符号；（2）根据反射角等于入射角，利用量角器作出反（入）射光线，并标上箭头。
例题1 （2021四川广安）如图所示，入射光线与镜面成30°角，请画出反射光线并标出反射角及度数。
【答案】见解析。
【解析】先作出法线，因为入射光线和平面镜夹角30°，所以入射角为60°，根据反射角考点透视迷津点拨与点对点讲练等于入射角作出反射光线，反射角为60°，作图如下：。
【点拨】这类题较为简单，无论已知入射光线还是反射光线，都要先作法线，再根据反射定律，画出反射光线或入射光线。
注意：法线过入射点（反射点）并垂直反射面，法线要用虚线画。
对点练：（2021湖南娄底）画出经图示平面镜组（两镜面互相垂直）反射后的反射光线。
【答案】见解析。
【解析】根据光的反射定律，光线经图示平面镜组反射后，最终的反射光线与原来的入射光线平行，如下图所示：。
光学作图_透镜及其应用ppt教学课件
-11-
专题训练
-3-
类型1 光的反射作图 1.( 潍坊中考 )如图所示,一束光线与水平方向成60°角,请你放置一块平面镜使它的传播方 向变为水平向右,画出平面镜的位置,并标出反射角的度数。
专题训练
-4-
类型2 平面镜成像作图 2.如图所示,a、b两条光线是由同一发光点S发出的经平面镜反射后的光线,试作出发光点S 的位置。
专题训练
-5类型3 光的折射作图 3.某校新建成一个喷水池,在池底的中央安装了一只射灯。池内无水时,射灯发出的一束光 照在池壁上,在S点形成一个亮斑,如图所示。现往池内注水,水面升至a位置时,站在池旁的人 看到亮斑的位置在P点;如果水面上升至b位置时,人看到亮斑的位置在Q点,请画出P点、Q点 所在的位置。
2、了解我国的经济制度，充分认识市 场在资 源配置 中在决 定作用 。 3 、任何组织和个人都不能凌驾于宪 法之上 ，一切 违反宪 法的行 为，都 必须予 以追究
4、认识到改革开放不仅改变了中国， 也深刻 影响了 世界。 5、了解校史发展变化，思考为什么学 校面貌 会发生 如此大 的改变 ？ 6、通过了解商品市场、技术市场、人 才市场 等，分 析市场 在我们 经济发 展中的 作用。 7、通过我国在科技、教育、文化等各 方面的 变化体 会改革 开放的 强国之 路是富 民之路 。 8 、宪法具有最高法律效力，任何违 反宪法 的行为 都应受 到刑罚 处罚
专题训练
-97.如图所示,画出AB经过凹透镜所成的像。
专题训练
-10-
8.图中L为凸透镜,CC'为其主光轴,O为光心,若物体AB经凸透镜所成的实像为A'B',试用作图 的方法确定凸透镜的焦点F,并在图中标出F的位置。
答案:如图所示
光学作图
三、光的折射
光现象全集.swf 光的折 射.swf
• 作图步骤 1.做法线 2.根据折射规律做入射光或折射光。注意入射角和折射角的大 小关系。 • （1）光从空气射入水或其他介质， 入射角＞折射角 （2）光从水或其他介质射入空气， 入射角＜折射角 好记性：空气中的角是大角
பைடு நூலகம்
透镜 的折射
作图步骤： 1.凸透镜： （1）光从焦点射入，凸透镜另一边平行射出。 （2）光平行射入，凸透镜另一边从焦点射出。 2.凹透镜： （1）光从焦点射入，凹透镜另一边发散射出，折射光反向延长线会聚焦 点。 （2）光发散射入，入射光的延长线会聚焦点，凹透镜另一边平行射出。
光学作图有四种类型
1.光的反射 2.平面镜成像 3.光的折射 4.透镜的折射
一、光的反射
• 作图步骤 1.做法线（法线与镜面垂直）（用虚线表示） 2.根据反射角等于入射角 画出入射光或反射光，（用有方向实线表示， 注意箭头的方向）
光的反射 平面 镜.swf
二、利用平面镜成像特点
作图步骤： 1.做物体到镜面的垂线，找到物体到镜面的距离， （物距） 2.做物距在镜子里面的延长线，使延长线的距离等于 物距。（物距=像距） 3.作像和反射光的连线，（反射光的延长线会相交于 虚像）
光学作图专题公开课课件
光学作图专题公开课课件一、教学内容本节课的教学内容选自光学教材第七章第三节“光的反射与折射图形的绘制”。
具体内容包括：光的反射定律及图形绘制方法；光的折射定律及图形绘制方法；特殊光学现象的图形绘制技巧。
二、教学目标1. 理解并掌握光的反射与折射的基本原理，能够正确绘制相关光学图形。
2. 培养学生的空间想象能力、逻辑思维能力和动手操作能力。
3. 激发学生对光学现象的兴趣，提高学生的科学素养。
三、教学难点与重点教学难点：光的折射图形的绘制方法，特殊光学现象的图形绘制技巧。
教学重点：光的反射与折射定律的理解和应用，光学图形的绘制方法。
四、教具与学具准备1. 教具：光学作图课件、光学演示装置、激光笔、平面镜、凸透镜、凹透镜等。
2. 学具：光学作图练习册、铅笔、橡皮、直尺、量角器等。
五、教学过程1. 实践情景引入：通过光学演示装置，展示光的反射与折射现象，引导学生观察、思考。
2. 知识讲解：（1）光的反射定律及其图形绘制方法。
（2）光的折射定律及其图形绘制方法。
（3）特殊光学现象的图形绘制技巧。
3. 例题讲解：结合教材中的例题，详细讲解光学作图的方法和步骤。
4. 随堂练习：发放光学作图练习册，指导学生进行随堂练习，及时解答学生疑问。
六、板书设计1. 光的反射与折射定律。
2. 光学图形绘制方法及步骤。
3. 特殊光学现象的图形绘制技巧。
七、作业设计1. 作业题目：（1）绘制一个光线从空气斜射入水中的折射图形。
（2）绘制一个光线经过凸透镜的聚焦图形。
2. 答案：（1）折射角小于入射角，折射光线与法线在同一平面内。
（2）光线经过凸透镜后，聚焦于焦点。
八、课后反思及拓展延伸1. 反思：本节课的教学效果，学生的掌握程度，教学方法的适用性等。
2. 拓展延伸：（1）研究其他光学现象，如光的衍射、干涉等。
（2）探讨光学在生活中的应用，如眼镜、显微镜等。
（3）学习光学作图的高级技巧，提高作图质量。
重点和难点解析1. 光的折射图形的绘制方法。
《光学作图方法》课件
VS
详细描述
在进行光学作图时，光路的计算是至关重 要的。如果计算出现误差，会导致光路偏 离预期方向，影响光学系统的性能。为了 解决这个问题，可以采用更精确的计算方 法或工具，如使用专业的光学设计软件进 行辅助计算，同时仔细检查每一步的计算 过程，确保没有误差。
光学元件匹配问题及解决方案
总结词
光学元件匹配问题可能导致光路不连续或光学性能下降。
投影仪设计实例
投影仪的原理
通过将图像源（如计算机、电视等）的图像投射 到屏幕上。
设计步骤
选择合适的投影镜头，确定投影距离和屏幕尺寸 。
实例分析
通过实际投影仪的设计图纸，分析其光学性能和 结构特点。
光学作图的常见问
05
题和解决方案
光路计算错误和解决方案
总结词
光路计算错误是光学作图中的常见问题 ，可能导致光路不准确或无法达到预期 效果。
开拓新的应用领域。
解决光学作图中的关键技术难 题，如光束控制、误差校正等 ，提高作图精度和可靠性。
加强光学作图技术的标准化和 产业化进程，促进技术的推广
和应用。
THANKS.
详细描述
在光学作图过程中，有时会发现系统的性能并不完全 符合预期。这可能是由于多种因素引起的，如光路计 算误差、光学元件的质量问题等。为了解决这个问题 ，需要进行一系列的调整，如改变光学元件的位置、 角度或种类，优化光路的布局，以及使用适当的滤光 片或反射镜等。此外，还可以通过反复测试和调整来 逐渐优化系统的性能，直到满足设计要求为止。
光的折射原理
当光线从一种介质进入另一种介质 时，会因为速度变化而发生折射现 象，折射角与入射角和介质有关。
光学作图方法的应用领域
01
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.请你在黑箱中填入合适的镜面，并将光路补充完整
分析：将光线在箱内延长，并相交，就形成如例2的情况，依据例2的作图方法即可画出镜面位置，并补充完整的光路。
答案：如图所示：
2. 请你在黑箱中填入合适的镜面，并将光路补充完整。
分析：当光线无法在箱内延长相交时，我们就应在箱内多画一条光线，使入射光线和最终的反射光线连接起来。
为了做图方便，所填加的这一条光线我们常采用水平光线或竖直光线。
即采用多次反射的方式使光路完整。
答案：如图所示：
4.如图所示，S 是一点光源，试作出反射光过点A 的
光线。
5. 如图所示是由发光点S 发出的光线经平面镜反射后的两条反射光线，请在图中确定发光点S 的位置
分析：依据平面镜成像原理及成像特点。
首先反向延长两条光线交于S ’点，S ’即为S 的像点。
6.如图所示，给下列暗盒填上合适的光学元件，并完成光路图。
A
S
7、完成下列图中的光路图
8、在下图方框中填入适当的透镜，并完成光路。
9、将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图11所示，请画出这束光线在水中行进最后射出水面的光路图。
10、李华在洪泽湖乘船游玩时，发现水中有一只青蛙如下图示，他用激光笔照射到了这只青蛙。
请在图中画出李华照射青蛙时的入射光线、折射光线和反射光线。
11、如图所示一束光从半球面上的A 点沿半径方向射入半球形玻璃砖，已知半球形玻璃砖的球心为O，且光线到达半球形玻璃砖下表面处时可以发生折射和反射。
请画出这束光线从射入玻璃砖到射出玻璃砖的完整光路图。
