电梯改造施工方案修改

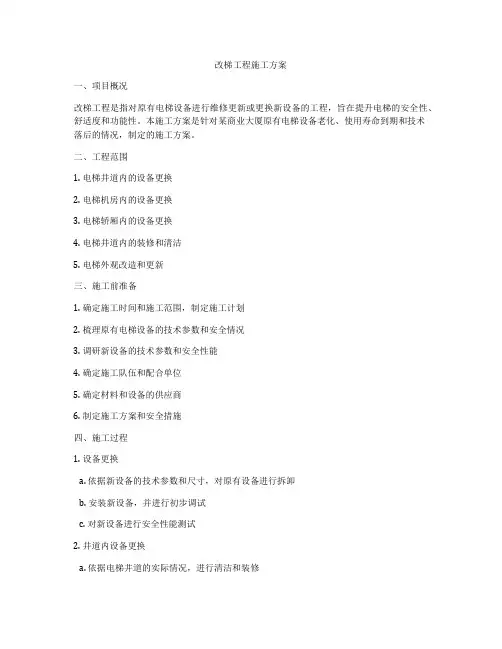

改梯工程施工方案
改梯工程施工方案一、项目概况改梯工程是指对原有电梯设备进行维修更新或更换新设备的工程，旨在提升电梯的安全性、舒适度和功能性。
本施工方案是针对某商业大厦原有电梯设备老化、使用寿命到期和技术落后的情况，制定的施工方案。
二、工程范围1. 电梯井道内的设备更换2. 电梯机房内的设备更换3. 电梯轿厢内的设备更换4. 电梯井道内的装修和清洁5. 电梯外观改造和更新三、施工前准备1. 确定施工时间和施工范围，制定施工计划2. 梳理原有电梯设备的技术参数和安全情况3. 调研新设备的技术参数和安全性能4. 确定施工队伍和配合单位5. 确定材料和设备的供应商6. 制定施工方案和安全措施四、施工过程1. 设备更换a. 依据新设备的技术参数和尺寸，对原有设备进行拆卸b. 安装新设备，并进行初步调试c. 对新设备进行安全性能测试2. 井道内设备更换a. 依据电梯井道的实际情况，进行清洁和装修b. 调整井道内设备的位置和布局c. 对井道内的设备进行最终安装和固定3. 机房内设备更换a. 对机房内的设备进行逐一拆卸和更换b. 调整设备布局和接线c. 对机房内的设备进行最终安装和固定4. 轿厢内设备更换a. 对轿厢内的设备进行逐一拆卸和更换b. 调整设备布局和接线c. 对轿厢内的设备进行最终安装和固定5. 外观改造和更新a. 对电梯的外观进行整体清洁和更新b. 对电梯的外观进行涂装和装饰c. 对电梯的外观进行最终整理和保养五、施工安全和质量控制1. 施工现场设置明显的安全警示标识，防止他人误入施工区域2. 设立专门的质量监督员和安全督查员，对施工过程和成果进行全程监控3. 严格按照电梯设备的相关标准和工艺要求进行施工4. 施工完成后，对新设备的安全性能进行严格测试和调试，确保安全可靠5. 对施工过程中产生的垃圾和废料进行分类处理和清理，保持施工环境整洁六、施工后验收1. 对已完成的施工内容进行全面检查和验收2. 对新设备和旧设备进行性能对比测试和安全测试3. 对电梯整体运行进行模拟测试和调试4. 对施工成果进行质量评估和安全评估七、竣工和交接1. 编制竣工验收报告，明确已完成的施工内容和成果2. 进行交接手续，交付电梯设备使用权3. 对施工过程中的技术资料和标准进行整理和存档4. 对施工队伍和配合单位进行总结和表彰以上就是改梯工程施工方案的具体内容，施工期间需要严格执行施工方案，并确保施工质量和安全。
电梯大修施工方案
电梯大修施工方案一、概述电梯大修是指对电梯设备进行全面维修和更新换代的施工工程，包括电梯井道、轿厢、机房和部分控制系统的维修和改造。
电梯大修的目的是确保电梯安全可靠地运行，提升其性能和舒适度，延长使用寿命，满足用户需求。
二、施工准备1.安全措施：施工前需进行安全评估，并制定相应的安全操作指导，确保施工过程中的人员安全。
2.设备和材料准备：根据电梯大修的具体工作内容，准备所需的设备、工具和材料，包括井道清洁设备、轿厢翻新材料、控制系统更新设备等。
3.工程计划：根据电梯大修的工作内容和工期要求，进行合理的工程规划，确定时间节点和施工顺序。
三、施工步骤1.拆除组件：首先将电梯轿厢内的各个组件进行拆卸，包括门、按钮、照明灯等，同时对其进行检查和清洁，确保安全和卫生。
2.检查井道：对电梯井道进行全面检查，包括井道壁面、井道门、安全装置等。
如有损坏和磨损的部分需要进行修复或更换。
3.轿厢翻新：对轿厢进行翻新，包括清洗、喷漆、更换地板、更换装饰面板等，使其焕然一新。
4.更新控制系统：将旧的电梯控制系统进行更新换代，采用最新的技术和设备，提升电梯的性能和安全性。
5.安全检测：在施工完成后，对电梯进行全面的安全检测，确保其符合相关安全标准和要求，保证使用安全可靠。
四、质量控制1.施工过程中，严格按照施工方案进行操作，确保施工质量和进度。
2.施工结束后，进行全面的质量检查，确保施工质量符合相关标准和要求。
3.在施工过程中，及时记录施工情况和问题，落实整改措施，保证施工质量。
五、安全措施1.在施工现场设立安全警示标志，保证施工现场的安全。
2.配备专业的维修工人，确保施工人员具备相关技能和经验。
3.在施工前进行全面的安全培训，提高施工人员的安全意识和操作技能。
4.施工过程中严格遵守相关安全规定，如佩戴个人防护设备、使用合格工具等。
六、环境保护1.施工期间，保持施工现场整洁，妥善处理施工产生的垃圾和废弃物。
2.施工过程中，减少对环境的影响，如控制施工产生的噪音、粉尘等。
电梯改造施工方案修改
电梯改造施工方案修改在城市中的高层建筑中，电梯是必不可少的设施之一。
随着时间的推移和科技的发展，旧式电梯的性能可能无法满足现代需求，因此电梯改造变得尤为重要。
电梯改造施工方案的修改尤为关键，对于提升电梯性能、安全性以及舒适度具有重要意义。
1. 改造目的首先，我们需要明确电梯改造的目的。
改造可能出于多种原因，比如提升电梯性能，提高安全性，延长使用寿命，满足新的使用需求等。
在修改施工方案时，必须清楚地定义改造的目的，以确保施工和改造的效果符合预期。
2. 施工范围电梯改造的范围非常广泛，可能涉及电梯的机械部件、电气设备、控制系统、轿厢内部装饰等各个方面。
在修改施工方案时，需要明确具体哪些部分需要改造，以及改造的具体内容和标准。
3. 技术方案在确定改造目的和施工范围之后，需要提出相应的技术方案。
技术方案应当考虑到电梯的实际情况、改造目的、成本预算等因素，以确保改造后的电梯性能更好、更安全、更可靠。
4. 施工流程电梯改造是一个复杂的工程项目，需要严格的施工流程来保证改造效果。
在修改施工方案时，需要详细制定改造的每个阶段、具体的施工内容、施工时序等，以确保施工的顺利进行。
5. 质量控制改造施工的质量控制非常重要，直接关系到电梯使用的安全性和可靠性。
在修改施工方案时，需要明确质量控制的措施和标准，做好施工过程中的监督和检查，确保改造后的电梯性能符合要求。
6. 竣工验收电梯改造完成后，需要进行竣工验收。
在修改施工方案时，要考虑竣工验收的标准和程序，确保改造后的电梯符合相关标准和规范，可以安全、可靠地投入使用。
综上所述，电梯改造施工方案的修改是一个复杂而重要的工作。
只有在充分考虑改造目的、施工范围、技术方案、施工流程、质量控制和竣工验收等方面，才能确保电梯改造的顺利进行，提升电梯的性能和安全性，为用户提供更好的使用体验。
电梯改造施工方案
电梯改造施工方案一、改造目标本次电梯改造的目标是提升电梯的安全性和运行效率，以满足现代化建筑对电梯的需求。
具体的改造内容包括：提升电梯的负荷能力、加装安全保护装置、更新电梯控制系统、改善电梯的外观等。
二、改造范围和内容1.提升电梯负荷能力：对电梯的承载能力进行评估，并根据实际需求进行改造。
具体改造方法有：更换电梯钢丝绳、升级电机等。
2.加装安全保护装置：根据相关标准，对电梯进行安全保护装置的升级改造。
具体改造内容包括：加装电梯轿厢和井道的防坠保护装置、紧急制动装置、防止超速和低速运行的安全装置等。
3.更新电梯控制系统：对电梯的控制系统进行更新，提升电梯的可靠性和运行效率。
主要的改造内容包括：更新电梯控制面板、安装自动故障检测系统、改善电梯的调度算法等。
4.改善电梯的外观：对电梯的外观进行改善，提升建筑物的整体形象。
主要的改造内容包括：更换电梯门、更新电梯厅和轿厢的装饰材料、改善照明系统等。
三、施工流程和方法1.施工准备：开展前期的准备工作，包括确定施工方案、编制施工计划、准备改造所需的材料和设备等。
2.施工现场搭建：在电梯井道和厅口进行施工现场搭建，包括搭建脚手架、安装安全防护设施等。
3.拆卸旧设备：拆卸电梯内部旧的设备，包括电机、控制面板、门等。
同时，对井道内的旧设备也进行拆卸。
4.安装新设备：根据改造方案，安装新的电机、控制面板、门等设备。
同时，也对井道内的安全装置进行安装。
5.调试和测试：完成设备的安装后，进行电梯的调试和测试，确保设备的正常运行。
同时，也对电梯的安全保护装置进行试运行，确保其可靠性。
6.外观改造：在电梯门、厅口和轿厢上进行外观改造，包括更换门的材料、更新装饰、改善照明系统等。
7.清理和收尾：在施工完成后，进行现场的清理和收尾工作，保持电梯井道和厅口的整洁。
同时，对施工所使用的设备和材料进行清理和封存，以备后续使用。
四、安全措施在电梯改造的施工过程中，必须严格遵守相关的安全规范和操作规程，确保施工安全。
电梯系统改造工程施工方案
电梯系统改造工程施工方案1. 项目背景随着我国城市化进程的不断推进，高层建筑日益增多，电梯作为现代建筑中不可或缺的垂直交通工具，其安全、可靠、高效的运行对提高人民群众生活质量具有重要意义。
为了确保电梯系统的正常运行，延长设备使用寿命，提高电梯性能，本项目将对我单位电梯进行系统改造。
2. 改造目的本项目旨在通过对电梯系统的全面改造，实现以下目的：1. 提高电梯运行速度和舒适度；2. 增强电梯系统安全性能；3. 降低电梯能耗，提高节能效果；4. 优化电梯运行控制策略，提高运行效率。
3. 改造内容本项目电梯系统改造主要包括以下几个方面：1. 更换电梯主机及曳引机，提高电梯运行速度和承载能力；2. 升级电梯控制系统，实现智能化的运行控制；3. 更换电梯门系统，提高门控性能和安全性能；4. 改造电梯轿厢内部设施，提升乘客乘坐体验；5. 优化电梯能源系统，提高节能效果。
4. 施工方案为确保本项目电梯系统改造工程的高质量、高效率完成，制定如下施工方案：4.1 施工前期准备1. 组织专业技术人员对电梯设备进行详细的检查和评估，确定改造内容和技术参数；2. 编制详细的施工计划，明确施工进度和质量要求；3. 准备施工所需的原材料、设备及工具；4. 对施工人员进行专业技术培训和安全教育。
4.2 施工过程1. 拆除原有电梯主机、曳引机、控制系统等设备，清理现场；2. 按照设计方案安装新电梯主机、曳引机、控制系统等设备，确保设备安装牢固、接线正确；3. 连接电源、控制线路，进行设备调试；4. 更换电梯门系统，调整门控性能；5. 改造电梯轿厢内部设施，如照明、通风、装饰等；6. 优化电梯能源系统，如安装节能控制器、太阳能板等；7. 对电梯系统进行全面检查，确保改造工程符合相关规范和标准；8. 进行电梯系统运行测试，确保运行稳定、安全、可靠。
4.3 施工后期验收1. 组织专业技术人员对电梯系统进行验收，确保改造工程质量符合设计要求；2. 进行电梯系统运行监测，观察运行状态是否稳定；3. 对施工过程进行总结，对存在的问题进行整改；4. 提交电梯系统改造工程验收报告。
电梯改造工程施工设计方案修改
电梯改造工程施工设计方案修改电梯改造工程是指对现有电梯进行技术改造或部分更换，以提升电梯设备性能、延长使用寿命或更新设备等目的。
施工设计方案是电梯改造工程的基础，必须合理、科学、可行，并符合相关法规和标准要求。
下面是电梯改造工程施工设计方案的修改建议：1.工程概述在工程概述部分，应明确电梯改造工程的目的和范围。
可以结合实际情况，说明电梯改造的原因、改造的主要内容和期望达到的效果等。
2.现状及问题分析在现状及问题分析部分，应详细列举电梯目前存在的问题，并进行分析和评估。
可以包括电梯的故障频率、性能指标是否达标、是否存在安全隐患等方面的问题，以及对居民或用户的影响等内容。
此外，还应对电梯改造的现状进行描述，包括电梯使用年限、启用时间、型号等信息。
3.改造方案在改造方案部分，应提出具体的改造内容和方法。
可以从以下几个方面进行描述：3.1技术改造内容：列举具体的改造项目，如电梯主控系统的更换、电气线路的升级、轿厢内装修的更新等。
3.2技术改造方法：对每个改造项目，详细说明具体的改造方法和步骤。
如电梯主控系统的更换，应具体说明新系统的型号、功能特点和安装方法等。
3.3改造效果评估：对每个改造项目，评估改造后的效果，包括能否达到要求、是否解决了现有问题、对电梯使用寿命的影响等。
4.安全措施在安全措施部分，应详细说明对施工过程中的安全措施。
包括施工过程中可能存在的风险和隐患，并提出相应的防护和防范措施。
同时，对施工过程中的环境保护和工地安全等方面也要作出相应规定。
5.施工进度计划在施工进度计划部分，应编制详细的施工进度计划表。
根据实际情况，合理安排各项工程的施工时间和施工步骤，确保工程的质量和进度，提前预防和解决可能出现的问题。
6.质量检验与验收标准在质量检验与验收标准部分，应规定电梯改造工程的质量检验和验收标准。
具体包括施工过程中的质量检查和竣工验收标准等。
确保改造后的电梯设备达到相关法规和标准的要求。
7.工程投资预算在工程投资预算部分，应编制详细的工程投资预算表。
电梯改造施工方案
«»电梯改造维修方案编制：审核：批准：电梯有限公司电梯施工方案一、工程概况：1、本工程共有《》台垂直电梯改造，电梯的维修工程全部由承接。
2、原电梯概况：电梯原载重量，速度,中分厅门，控制方式为变频调压调速。
现主要存在以下问题：（1）存在着电梯耗能大（比现在同类变频电梯多耗能50%以上），浪费用户大量的电能及电费，控制方式落后，故障率高，电梯功能单一，另控制柜内电气部件多数已老化，有安全隐患。
同时该控制方式还存在平层精度低，舒适感差，起动及停层时抖动大等缺陷。
（2）整机性能已下降，维修复杂，效率低、故障率高。
二、编制依据：施工主要依据(1) GB 7588-2003《电梯制造与改造安全规范》(2) TSG T7001《电梯监督检验与定期检验规则-曳引与强制驱动电梯》(3) GB 10060-2011《电梯改造验收规范》(4) GN/T10058《电梯技术条件》(5) GB/T10059《《电梯试验方法》(6) GB 50310《电梯工程施工质量验收规范》(7) 电梯改造维护使用说明书三、维修施工项目：1．控制系统：采用新时达控制柜，该柜是全串行通讯控制系统，具有丰富功能，抗干扰能力强，运行稳定，故障率低，且维护方便等特点，深受用户欢迎。
（后附型式试验合格证）数显采用滚动点阵方式，美观大方。
整柜保修二年。
2．整梯出具自检报告，并办理特检院检测验收，取得安全准用证件。
四、维修计算依据说明：依据原梯设计标准，电梯所更换的部件受力情况，大于或等于原梯的受力标准，具体如下：1．原主机、轿架、对重、安全钳系统全部保留，只对其进行维修和调整，达到安全使用要求。
五、重大维修后的电梯效果、功能及配置：1．电梯运行平稳、舒适、安全可靠。
2．节能降耗，减少用户电费开支，绿色环保。
3．延长电梯使用寿命，故障率极低。
4．功能齐全，配置先进。
施工组织结构和管理规定一、该改造工程的施工，由工程部负责管理，其属下分设管理组、技术科、调试验收科及项目监理科、施工组等相关部门分别担任施工实施与配合，其职能如下：1、管理组负责一切的合同管理，工程费用的计价结算。
电梯改造工程施工方案
电梯改造工程施工方案一、工程背景随着城市化进程的加快，高层建筑越来越多，电梯作为现代建筑的重要交通工具，其安全性能和运行效率直接关系到人们的出行安全和舒适度。
为了提高电梯的安全性能、运行效率和智能化水平，减少电梯故障率，提高电梯使用寿命，我们对电梯进行改造工程。
本次工程将对某栋楼房的电梯进行改造，包括提升电梯的载重能力、提高电梯运行速度、增加智能调度系统等。
二、改造目标1. 提高电梯的载重能力，满足更大客流量的需求。
2. 提高电梯的运行速度，缩短乘客等待时间。
3. 增加智能调度系统，实现电梯的智能运行和故障预警。
4. 确保改造过程中电梯的安全运行和人员伤亡事故的发生。
三、改造内容1. 更换电梯的曳引机、控制柜、限速器等主要部件，提升电梯的运行速度和稳定性。
2. 更换电梯的钢丝绳、补偿链、缓冲器等安全部件，确保电梯在紧急情况下能有效制动和缓冲。
3. 增加超速保护装置，一旦电梯发生超速故障，能及时限速，避免发生意外。
4. 安装智能调度系统，实现电梯的智能运行和故障预警，提高电梯的运行效率和安全性。
四、施工方案1. 前期准备：在施工前，对电梯进行彻底的检查和维护，确保电梯的安全运行。
同时，与相关部门沟通，办理施工手续，准备施工所需的材料和设备。
2. 施工布置：根据电梯改造的设计文件和施工图纸，对电梯的顶部空间进行改造，包括安装新的曳引机、控制柜、限速器等主要部件。
同时，对电梯的底部空间进行改造，包括更换钢丝绳、补偿链、缓冲器等安全部件。
3. 施工步骤：a) 电梯停运后，将电梯升到顶层，关闭电梯电源，并在电梯旁放置警示牌，提醒行人注意安全。
b) 使用人工安全钳将电梯卡在导轨上，确保电梯在施工过程中不会发生滑移。
c) 拆除原有的钢丝绳、补偿链、缓冲器等安全部件，并做好标记，以便安装新的部件。
d) 拆除电梯的控制柜电缆等附件，并做好标记，以便重新连接。
e) 检查吊装设备，确保其安全可靠。
用警戒线隔离吊装现场，确保施工安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电梯改造施工方案方案编号：X XX工程名称：XXXXXXX工程地点：Xxx_施工单位：XXXXXXX电梯有限公司编制：日期：X XX年X XX月X XX日审核：日期：X XX年X XX月X XX日批准：日期：X XX年X XX月X XX日编制单位：XXXXXXX 电梯有限公司编制依据二工程简介三电梯改造部件设计及计算依据四改造项目清单五施工进度计划六质量保证体系七施工布置八施工工序九安全技术交底十质量保证措施十节约措施编制依据:本方案特为本项目告知改造的电梯编制，依据土建井道布置图、改造设计文件、国家有关电梯安装的技术文件、标准、规范（GB10060-2011《电梯安装验收规范》、GB7588-2003《电梯制造与安装安全规范》、GB50310-2002《电梯工程施工质量验收规范》，TSGT7001-2009《电梯监督检验和定期检验规则-曳引与强制驱动电梯》，《特种设备安全监察条例》，《机电类特种设备安装改造维修许可规则》。
二、工程简介：三、电梯改造部件设计及计算依据：1、经公司工程部和技术部仔细检查和计算，应用户要求，确定不对电梯额定载重量、绕绳比1: 1、层/站/门，轿厢、对重、钢丝绳及钢丝绳头组合、补偿链、缓冲器、门及门锁装置，导轨，安全钳进行改变。
经与用户协商和说明，根据电梯标准（GB10060-2011GB7588-2003《电梯制造与安装安全规范》确定对曳引机（必须按新检规具有防护罩和盘车轮开关）、控制柜、限速器进行更换，并增加轿厢上行超速保护装置（钢丝绳制动器）。
2. 顶部空间和底部空间：该改造电梯的额定载重量、绕绳比1:1、钢丝绳及钢丝绳头组合未进行改变及更换，对重和轿厢未添加任何其他装置。
额定速度改为1.5m/s,小于改造前1.6m/s,所以顶部空间和底部空间同改造前电梯一样，故顶部空间和底部空间符合要求。
3. 平衡系数：改造后电梯的额定载重量、绕绳比1：1、钢丝绳及钢丝绳头组合、补偿链未进行改变及更换，对重和轿厢未添加任何其他装置，故对重和轿厢两边的重量未有任何改变，所以平衡系数同改造前电梯一样，故平衡系数符合要求。
4 、曳引条件的验算4.1 参数值：轿厢自重：P=970KG额定速度：V=1.50m/s额定载重量：Q=800KG提升高度：H=39.5m平衡系数：K=0.48曳引轮直径：Dt=480mm 6 X0 12钢丝绳导向轮直径：Dp=540mm悬挂绳包角：a =159° =2.775 rad曳引钢丝绳倍率：Rt=1曳引轮槽角度：丫=32° =0.5584 rad曳引轮槽切口角：B =96° =1.6752 radC 12 钢丝绳重量：g r=0.534 kg/m随行电缆重量：1.118 kg/m补偿链根数：Ncomp=24.2 根据GB7588-2003附录M曳引条件应满足下列条件：轿厢装载工况，紧急制动工况：T1/T2W e fa;滞留工况：T 1/T2>e fa式中T1/T2在载有125%额定载荷的轿厢位于最低站时向上运行（最不利装载工况）及空载桥厢位于最高层站向下运行的情况（最不利制动工况），对重压缓冲器（滞留工况）下曳引轮两边曳引绳中的较大静拉力与较小静拉力之比。
f ——曳引绳在曳引轮槽中的当量磨擦系数、对半圆槽或带切口的槽：B =96°, 丫=32 °摩擦系数计算：fa⑴装载工况：卩=0.1 ; e =0.196954.3曳引力计算⑴除轿厢、对重装置以外的其他部件的悬挂质量的计算曳引钢丝绳质量的计算： Wr 仁Nr*gr*H=6*0.534*39.5=128 kg 补偿链的悬挂质量的计算： Wr2= Ncomp* g comp *H=115 kg;随行电缆的悬挂质量的计算： Wr3=Nct*gct*H/2=1*1.118*40/2=22.36 kg⑵轿厢在装载工况下的曳引校核计算：a ）载有125%额定载荷的轿厢位于最低层站时： T1=( P+1.25*Q+Wr1) *gn/Rt=(970+1.25*800+128)*9.81/1=20581NT2= (P+k*Q+Wr2)*g n/Rt=(970+0.48*800+115)*9.81/仁14410.89N结论：在轿厢装载工况下，当载有 125%额定载荷的轿厢位于最低层站时，曳引钢丝绳不会在曳引轮上滑移，即不会打滑。
b ）载有关125%额定载荷的轿厢位于最高层站时: T1=( P+1.25*Q+Wr2+Wr3 *gn/Rt=(970+1.25*800+115+22.36)*9.81/1=20673NT2=(P+k*Q+Wr1)*g n/Rt=(970+0.48*800+128)*9.81/1=14538.42NT -2^ 1.4219 ef 1.727T 2 1453842结论：在轿厢装载工况下， 当载有125%额定载荷的轿厢位于最高层站时,即不会打滑。
⑶紧急制停工况条件下的曳引校核计算a ）当载有100%额定载荷的轿厢位于最低层站时: T1=( P+Q * (gn+0.5 ) /Rt+Wr1/2(gn+2*0.5)=(970+800)*(9.81+0.5)/1 + 128/2*(9.81+2*0.5)=18940.54Nf =口 4bosG /2)sin @ /2)= n B Ysin B +sin y(1— n4[DOS (32°2)sin@6°21.6752= 1.9695口0.5584 sin96° + sin32° 悬挂绳包角：a =（159/180 )•n =2.775根据根据GB7588-2003附录M,M2.2.2⑵紧急制停工况:0.1 0.1 1 v/101 1.6/10⑶轿厢滞留工况：卩=0.2 ; e fa =0.3939fa0.0862 ； e =0.16977e f e 0/l9695 27751.7271.428 e f1.727e fe °.19695 27751.727曳引钢丝绳不会在曳引轮上滑移,20581 13282.74T2=(P+k*Q+Wr2)*(g n-0.5)/Rt=(970+0.48*800+115)*(9.81-0.5)/1=14337.44Ne f e0.16977 2.775 1.60 1 77T1 T218940.54 1.3210 e f 1.60177 14337.44结论: 在紧急制停工况下，当载有100癥定载荷的轿厢位于最低层站时，曳引钢丝绳在曳引轮上滑移, 减速度满足要求。
b ）当空载的轿厢位于最高层站时:T1 =(P+k*Q+wr1) *gn=(970+0.48*800+128)*9.81=14538.42NT2=(P+Wr2+Wr3)*g n=(970+115+22.36)*9.8 仁10863.20Ne f e0.16977 2.775 1.60 1 7714538.42 1.3383 e f 1.6017710863.20结论: 在紧急制停工况下，当空载的轿厢位于最高层站时，曳引钢丝绳在曳引轮上滑移,减速度满足要求⑷在轿厢滞留工况条件下的曳引校核计算本计算考虑的是当轿厢空载且对重装置支撑在对重缓冲器上时的曳引校核。
T1 =(P+Wr2+Wr3 *gn/Rt=(970+115+22.36)*9.81/1=10863.20NT2=Wr1*g n/Rt=128*9.81/1=1255.68N0..3939 2.775e 2.98T1 T2^3.20 8.6512 e f 2.98 1255.68结论: 当轿厢空载且对重装置支撑在对重缓冲器上时，在轿厢滞留工况条件下，曳引钢丝绳可以在曳引轮上滑移，即打滑。
⑸曳引机功率选择及负载校核计算电机功率值:N =(1 GQ*1.25" =(1 °.48)* ^0*1〃5* 匚50_7.84KV;取N=7.9KW102* i *n102* 0.9* 1电机转速值:n = 6°XL2Vr/minn XD n X0.48曳引机输出转矩值:M e= 9550 X N X i nM f= D X1.25 >Q27.9Xn = 9550 X- X5.857 X0.90 = 1136 Nm3500.48X(1 k ) X gn = X1.25 X800 X(1 0.48) X9.81 =1130 Nm < M e⑹结论：该电梯曳引能力符合要求。
4.5曳引绳在曳引轮绳槽中的比压标准比压按下列公式计算，带切口的槽或半圆槽P=(T/ndD) x (8cos( 3 12)1( n - 3 -sin 3 )但在轿厢装有额定载重量的情况下，比压必须保证不大于下列值P W (12.5+4V"(1+V)该改造电梯 P=(T/ndD) x (8cos( 3 /2)/( n - 3 -sin 3 )=2.98/0.47=6.34 W (12.5+4V)/(1+V) =7.4该改造电梯曳引绳在曳引轮绳槽中的比压符合要求式中：d--曳引绳直径(11.5mm) D--- 曳引机轮节圆直径(480mm)n---- 钢丝绳根数(6根) P--- 比压(MPa)T----轿厢以额定载重量停靠在最低层站时， 在曳引机轮水平面上轿厢一侧曳引机钢丝绳的静拉力 (N)V----对应于轿厢额定速度的曳引绳速度( m/s)4.6悬挂绳安全系数的计算由U 形槽切口角3 =96 °,查表N1，得曳引轮的等效数量 N equ iv (t)7.36 ；计算导向轮的等效滑轮数量：N equiv(p) K p (N ps 4N pr ) 1 (1 4 0) 1;其中，N ps —引起简单弯折的滑轮数量，通过轿顶端一个导向滑轮 Ms=1；N pr —引起反向弯折的滑轮数量，本项目无反向弯折的滑轮故N Pr = 0；K )---跟曳引轮和滑轮直径有关的系数。
K p (D t /D p ) 4(540/ 540)41 ;滑轮的等效数量：心刑 N equiv(t) N °quvit(P) 7.36 18.36悬挂绳的安全系数为：校核6X0 12钢丝绳的安全系数：因12钢丝绳最小玻断载荷为N=69.2KN,其安全系数验算值为：3/ N xn X 6 X69.2 X 0 X1 ” “ K s = = =23.9 > S f =12(P +Q ) Xgn (970+800) X9.81符合要求。
4.7曳引机选型与电动机转速限值计算 4.7.1 曳引机选型：按曳引机功率计算及电梯载重、速度要求，经与用 户协商和说明，我们选定柳州汉华驱动设备有限2.6834695.85 106 N e quiv lg (D t )8.567(/dr __________ lg(77.09(-D!) 2.894)dr2.6834lg695.85 106 8.36 54012 8.567 lg 77.09540 122.894S f 1010 12公司生产的永磁同步行星电梯曳引机，型号是PG3A- 8P1 5，新曳引机旋转部分有防护罩和盘车轮开关，符合新检规要求。
