070305热源和热交换系统分项工程检验批质量验收记录表
换热站安装检验批质量验收记录
换热站安装检验批质量验收记录
0513*******
填写说明
一、填写依据
1 《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002。
2 《建筑工程施工质量验收统一标准》GB50300-2013。
二、检验批划分
可按设计系统、设备种类划分；大中型设备单独划分为检验批。
三、GB50242-2002规范摘要
主控项目
13.6.1 热交换器应以最大工作压力的1.5倍作水压试验，蒸汽部分应不低于蒸汽供汽压力加0.3MPa；热水部分应不低于0.4Mpa。
检验方法：在试验压力下，保持10min压力不降。
13.6.2 高温水系统中，循环水泵和换热器的相对安装位置应按设计文件施工。
检验方法：对照设计图纸检查。
13.6.3 壳管式热交换器的安装，如设计无要求时，其封头与墙壁或屋顶的距离不得小于换热管的长度。
检验方法：观察和尺量检查。
一般项目
13.6.4 换热站内设备安装的允许偏差应符合本规范表13.3.10的规定。
13.6.5 换热站内的循环泵、调节阀、减压器、疏水器、除污器、流量计等安装应符合本规范的相关规定。
13.6.6 换热站内管道安装的允许偏差应符合本规范表13.3.11的规定。
13.6.7 管道及设备保温层的厚度和平整度的允许偏差应符合本规范表4.4.8的规定。
热交换器系统设备安装检验批质量验收记录-资料整理范本(2022年参考新模板)
壳管式热交换器的安装，如设计无要求时，其封头与墙壁或屋顶的距离不得小于换热管的长度
2
设备保温层厚度允许偏差（㎜）
保温层厚度
瓦块制品
+5%δ
柔性材料
+8%δ
水泥保护壳厚度
+5ቤተ መጻሕፍቲ ባይዱ
δ为保温层厚度
备注：
施工单位检查评定结果
专业工长（施工员）
施工班组长
项目专业质量检查员：年月日
项目专业技术负责人：年月日
监理（建设）
单位验收结论
专业监理工程师：
（建设单位项目专业技术负责人）：年月日
热交换器系统设备安装检验批质量验收记录-资料整理范本
（2022年参考新模板）
单位工程名称
分部工程名称
分项工程名称
施工单位
项目经理
分包单位
分包项目经理
施工执行标准名称及编号
施工质量验收规范的规定
施工单位检查评定记录
监理（建设）单位验收记录
主控项目
1
污泥控制室热交换器应做水压试验
2
高温水系统中，循环水泵和换热器安装相对位置应符合设计要求
表B.0.1-0605 热源和热交换系统分项工程质量检测记录表
热源和热交换系统分项工程质量检测记录表填表说明1. 本表为热源和热交换系统功能检测表，热源和热交换系统作为建筑设备监控系统子分布工程中的分项工程,其功能检测内容为主控项目。
2. 热源和热交换系统包括热源系统和热交换系统。
热源系统的检测项目包括系统监测参数、锅炉燃烧系统自动调节、锅炉设备顺序启停及运行台数控制、锅炉房可燃及有害气体浓度检测报警、烟道温度及蒸汽压力过载报警、设备故障报警及安全保护功能等；热交换系统检测项目包括系统监测参数、热交换系统自动负荷调节、设备顺序启停控制、超压报警、循环泵故障报警及保护等。
根据工程的具体要求，有增加的检测项目时，可在表中检测项目一栏中增加项目。
3. 每套系统填写一张表，当检测多个系统时，表格填写应与被检系统数量对应，并附加序号，即表B.0.1-0605-x,x为被检系统排列序号。
4. 表中各项要填写准确完整，检测部位可填写具体位置，例如机房位置楼层、部位等。
5. 热源系统包括燃煤锅炉、燃气锅炉、燃油锅炉、电锅炉等，不同的锅炉检测项目有所不同，可根据具体情况酌定。
系统监测参数包括锅炉的温度、压力、流量等其它物理量进行监测的正确性和准确性认定；锅炉燃烧系统自动调节包括锅炉控制中对被控参数进行调节的功能，其稳定性、控制精度、响应时间应符合设计要求。
锅炉房可燃及有害气体浓度报警和烟道温度及蒸汽压力报警是有关安全和人身健康的问题，应对其功能进行认定。
6. 热交换系统包括间联型、混水型等不同的热交换设备，不同的热交换系统检测项目有所不同，可根据具体情况酌定。
间联型热交换系统监测参数包括一次网供水温度、一次网回水温度、二次水出口温度、分水器供水温度、集水器回水温度、二次网回水流量、一次网供回水压力、二次网供回水压力、膨胀水箱液位、电动调节阀的阀位显示、二次水循环泵及补水泵运行状态等。
系统自动负荷调节包括根据二次网供水温度测量值与给定值的比较，调节一次网回水调节阀；利用液位开关检测膨胀水箱液位，用以控制补水泵等，根据热交换设备和控制方案的不同，检测控制功能是否符合设计要求。
3.热源和热交换系统设备监控检验批工程质量验收记录(三)
1.1 相关物理(热工、机械等)性能参数监控功能
2 1.2 系统负荷监控(自动调节)功能 热
交 换
1.3 化监控功能
1.5 系统设备运行状态、故障监测(检测记录)与报警 功能
3 热源系统与热交换系统能耗计量与统计

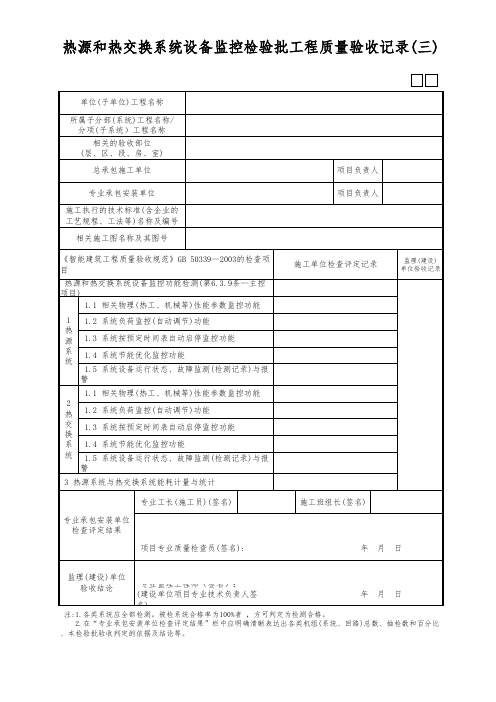

热源和热交换系统设备监控检验批工程质量验收记录(三)
GB 50339—2003
GD3040415-3 0 1
单位(子单位)工程名称
所属子分部(系统)工程名称/ 分项(子系统）工程名称 相关的验收部位 (层、区、段、房、室)
总承包施工单位
项目负责人
专业承包安装单位
施工执行的技术标准(含企业的 工艺规程、工法等)名称及编号
相关施工图名称及其图号
项目负责人
《智能建筑工程质量验收规范》GB 50339—2003的检查项目
热源和热交换系统设备监控功能检测(第6.3.9条—主控项 目)
1.1 相关物理(热工、机械等)性能参数监控功能
1 1.2 系统负荷监控(自动调节)功能 热 源 1.3 系统按预定时间表自动启停监控功能 系 统 1.4 系统节能优化监控功能
年月日
注:1.各类系统应全部检测。被检系统合格率为100%者 ，方可判定为检测合格。 2.在“专业承包安装单位检查评定结果”栏中应明确清晰表达出各类机组(系统、回路)总数、抽检数和 百分比、本检验批验收判定的依据及结论等。
施工单位检查评定记录
监理(建设) 单位验收记录
专业工长(施工员)(签名)
施工班组长(签名)
专业承包安装单位 检查评定结果
主控项目全部符合要求,一般项目满足规范要求,本检验符合要求。
监理(建设)单位 验收结论
热源和热交换系统设备监控检验批工程质量验收记录(三)
名):
注:1.各类系统应全部检测。被检系统合格率为100%者 ，方可判定为检测合格。
2.在“专业承包安装单位检查评定结果”栏中应明确清晰表达批验收判定的依据及结论等。
热源和热交换系统设备监控检验批工程质量验收记录(三)
单位(子单位)工程名称
所属子分部(系统)工程名称/ 分项(子系统）工程名称 相关的验收部位 (层、区、段、房、室)
总承包施工单位
专业承包安装单位
施工执行的技术标准(含企业的 工艺规程、工法等)名称及编号
相关施工图名称及其图号
《智能建筑工程质量验收规范》GB 50339—2003的检查项 目
热源和热交换系统设备监控功能检测(第6.3.9条—主控 项目)
1.1 相关物理(热工、机械等)性能参数监控功能
1 1.2 系统负荷监控(自动调节)功能 热 源 1.3 系统按预定时间表自动启停监控功能 系 1.4 系统节能优化监控功能 统
1.5 系统设备运行状态、故障监测(检测记录)与报 警
1.1 相关物理(热工、机械等)性能参数监控功能 2 热 1.2 系统负荷监控(自动调节)功能 交 1.3 系统按预定时间表自动启停监控功能 换 系 1.4 系统节能优化监控功能 统 1.5 系统设备运行状态、故障监测(检测记录)与报
警 3 热源系统与热交换系统能耗计量与统计
专业工长(施工员)(签名)
专业承包安装单位 检查评定结果
项目专业质量检查员(签名):
项目负责人 项目负责人
施工单位检查评定记录
监理(建设) 单位验收记录
施工班组长(签名) 年月日
监理(建设)单位
验收结论
专业监理工程师（签名）：
(建设单位项目专业技术负责人签
年月日
热源和热交换系统分项工程质量验收记录表
分包项目经理
检查评定记系 统
监理工程师签字： （建设单位项目专业技术负责人） 检测机构负责人签字：
日期：
日期：
热源和热交换系统分项工程质量验收记录表
zn0141 单位（子单位）工程名称 分项工程名称 施工单位 施工执行标准名称及编号 分包单位 检测项目（主控项目） 执行本规范第6.3.9条的规定 参数检测 系统负荷调节 1 热 源 系 统 预定时间表启停 节能优化控制 故障检测记录与报警 参数检测 系统负荷调节 预定时间表启停 节能优化控制 故障检测记录与报警 3 4 检测意见： 能耗计量与统计 满足设计要求为合格 各系统全部检测，被检系统 合格率100%时为检测合格 各系统全部检测，被检系统 合格率100%时为检测合格 热源和热交换系统 编号：表C.0.1-0605 子分部工程 验收部位 项目经理 建筑设备监控系统
热源及辅助设备试验与调试检验批质量验收记录-通用表格
×××
项目专业质量检查员：
×××
年月日
验收合格
专业监理工程师：
×××
年月日
第13.5.ห้องสมุดไป่ตู้条
2 /2
抽查2处，合格2处
√
目
3
带负荷试运行和定 压检验
第13.5.3条
/
检验合格，报告编号 14-98752
√
一般 项目 1 煮炉
第13.5.4条
2 /2
抽查2处，合格2处
100%
施工单位 检查结果
监理单位 验收结论
主控项目全部合格，一般项目满足规 范规定要求；检查评定合格
专业工长：
热源及辅助设备试验与调试检验批质量验收记录-通用表格
单位（子单位） 工程名称
05130701 1
分部（子分部） 建筑给水排水及 工程名称 供暖分部-热源及 分项工程名称 辅助设备子分部
试验与调试 分项
施工单位 分包单位
项目负责人
分包单位
/
项目负责人
/
施工依据
《建筑给水排水及采暖工程施工工艺 标准》（GSQB12-10-2006）
验收依据
验收项目
设计要求及 规范规定
最小/实际 抽样数量
检验批容量
锅炉：2台
检验批部位
热源及辅助设备试 验与调试检验批质 量验收记录（最新
版）
《建筑给水排水及采暖工程施工质量 验收规范》GB50242-2002
检查记录
检查 结果
1 锅炉火焰烘炉
第13.5.1条
2 /2
抽查2处，合格2处
√
主
控 项
2 烘烤后炉墙
换热站安装工程检验批质量验收记录表(doc格式)
±5mm
垂直度（1m）
2mm
离心式水泵允许偏差
泵体水平度（1m）
0.1mm
联轴器同心度
轴向倾斜（1m）
0.8mm
径向位移
0.1mm
3
管道允许偏差
坐标
架空
15mm
地沟
10mm
标高
架空
±15mm
地沟
±10mm
水平管道纵、横方向弯曲（mm）
DN≤100mm
2‰,最大50mm
DN>100mm
3‰,最大70mm
分包单位
不是因为你相信“学习是苦根上长出来的甜果”，所以你总能坚持着努力学习？经过两年的不懈努力，你已成为全校闻名的好学生。新的学习生活已经在你面前展开，愿你驾驶着装满知识的巨轮，树起理想的风帆，擎着奋斗的指南针，抵达成功的彼岸。分包项目经理
你相信“人若有志，就不会在半坡停止。”就学习的阶段性而言，你处在初中的半山腰；就你进步的阶段而言，你也处在半山腰，这座右铭包含了你对自己的鼓励，希望你能真正意义上的做到勇往直前！
立管垂直（mm）
2‰,最大15mm
成排管道间距
3mm
交叉管的外壁或绝热层间距
10mm
4
管道设备保温允许偏差
厚度
+度
卷材
5mm
涂抹
10mm
施工单位检查评定结果
专业工长（施工员）
施工班组长
项目专业质量检查员：年月日
监理（建设）单位验收结论
专业监理工程师：
（建设单位项目专业技术负责人）年月日
施工执行标准名称及编号
施工质量验收规范的规定
施工单位检查评定记录
监理（建设）单位验收记录
换热站安装检验批质量验收记录
05130401 001
单位（子单位） 工程名称
施工单位
分部（子分部） 建筑给水排水 工来自名称 及供暖/热源及 辅助设备
项目负责人
分项工程名称 检验批容量
换热站安装
分包单位
施工依据
验收项目
主 控 1 热交换器水压试验
项 目
2
高温水循环泵与换絷器相对位置
分包单位项目 负责人
年月日 注：本表内容的填写需依据《现场验收检验批检查原始记录》。本检验批质量验收的规范依据见本页背面。
/
±10mm
/
2‰，最大50
/
3‰，最大70
/
2‰，最大15
/
成排管道间距
3mm
/
交叉管的外壁或绝热层间距
10mm
/
厚度
4 表面平整度
卷材 涂抹
+0.1δ -0.05δ
/
5
/
10
/
施工单位 检查结果
专业工长（施工员）： 项目专业质量检查员：
年月日
监理（建设）单位 验收结论
专业监理工程师 （建设单位项目专业负责人）：
标高
±5mm
/
垂直度(1m)
2mm
/
2
泵体水平度(1m)
0.1mm
/
离心式水泵
允许偏差 联轴器同心 轴向倾斜(1m)
0.8mm
/
度
径向位移
0.1mm
/
坐标 一
般
项
标高
目
水平
管道 管
3 允许 道纵
偏差 、
横方
架空 地沟 架空 地沟
DN≤100mm
热水系统分部验收记录表精选全文
一般项目
1
2
施工单位检查评定结果
专业工长（施工员）
施工班组长
项目专业质量检查员： 年 月 日
监理（建设）单位验收结论
专业监理工程师：
（建设单位项目专业技术负责人）： 年 月 日
分部工程
单位（子单位）工程名称
分部（子分部）工程名称
施工单位
项目经理
分包单位
分包负责人
序号
子分部工程名称
施工单位检查评定
验收意见
1
空气能热水系统基础应与建 筑主体结构连接牢固且不得破坏屋面防水层、保温层。
2
循环水箱及贮热水箱必须具 有中文质量合格证明文件及具有 效期内的型式检验报告，报告应符合国家技术标准或设计要求。
3
管道及系统附属材料必须具 有中文质量合格证明文件及具有效期内的型式检验报告，报告应符合国家技术标准或设计要求。
年 月 日
空气能热水系统分项工程检验批质量验收记录表
单位（子单位）工程名称
分部（子分部）工程名称
验收部位
施工单位
项目经理
分包采暖工程施工质量验收规范》 GB50242-2002
施工质量验收规范的规定
施工单位检查评定记录
监理(建设)单位验收记录
主控项目
1
空气能热水机组制作安装
2
圆形保温水箱制作安装
3
电控箱集联开关制作安装
4
空气能循环管道安装
5
空气能冷、热水管网安装
6
空气能热水回水泵安装
7
空气能热水加压泵
8
空气能热水循环泵
9
空气能冷水加压泵
质量控制资料
安全与功能检验（检测）报告
观感质量验收
