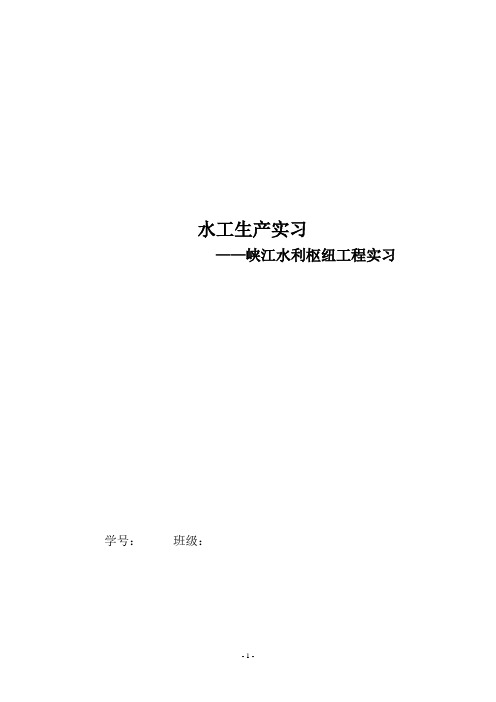

水工生产实习——峡江水利枢纽工程实习学号：班级：水工生产实习一、实习目的结合施工技术、施工组织课程内容及其他相关课程内容，使学生全面了解水利工程建设的各环节，特别是设计、施工环节的主要内容，为后期毕业设计和走向工作岗位做准备。

二、实习时间、地点、人员实习时间：根据教学计划共5天：12月2日～12月6日实习地点：峡江水利枢纽工程实习人员：12水工本科学生三、实习安排根据教学计划共5天，具体日程安排如下：1. “峡江水利枢纽工程概况”综合报告。

2. “峡江水利枢纽工程经营方式与管理体制”报告。

3. “峡江水利枢纽工程枢纽建筑物设计”报告。

4. “峡江水利枢纽工程工程地质”报告。

5. “峡江水利枢纽工程施工总组织”报告，工地系统参观。

6. “峡江水利枢纽工程设计”报告。

7. “灯泡贯流机组简介”报告。

8. 参观骨料系统、砼生产及运输系统、砼浇筑或碾压、系统、主要试验室、移民点等。

四、实习内容1. 峡江水利枢纽工程简介峡江水利枢纽工程，简称峡江工程，是鄱阳湖生态经济区建设的重点水利工程之一，也是中国建设的大型水利工程项目。

大坝位于赣江中游峡江老县城巴邱镇上游4公里处，是赣江上的一座大型控制性水利枢纽工程，为中国规模最大的水电站之一。

峡江水利枢纽工程将全力保障鄱阳湖生态经济区以及省会中心城市南昌的电力供应。

峡江水利枢纽工程，被誉为小三峡，为1990年经国家计委批复的《江西省赣江流域规划报告》中重点推荐的近期开发工程，该工程位于赣江中游峡江老县城巴邱镇上游4公里处，是鄱阳湖生态经济区建设的重点水利工程之一，也是目前我省投资最大的水利工程。

工程静态总投资93.39亿元，总投资99.22亿元，总工期72个月（2009年9月至2015年8月）。

峡江水库正常蓄水位为46米；水库总库容为11.87亿立方米；防洪库容为6亿立方米；电站装机容量360兆瓦；船闸通航能力为1000吨级；设计灌溉面积为32.95万亩。

工程建设的总体目标为：2013年7月第一台机组需具备发电条件，2015年8月全面建成发电。

2003年江西省人民政府委托省水利厅组建该工程项目法人；2003年5月江西省水利规划设计院开始编制《峡江水利枢纽工程项目建议书》；2003年12月9日，《峡江水利枢纽工程项目建议书》通过了省计委、省水利厅组织的预审查；2004年3月3日《峡江水利枢纽工程项目建议书》通过了水利部水利水电规划设计总院的审查，并及时上报水利部等待提交部长办公会研究。

期间，由于受投资体制改革的影响，做了许多辅助论证工作。

在水利部各有关部门大力支持下，该项目建议书已顺利通过部长办公会研究并同意报国家发改委审批。

这标志着峡江水利枢纽工程前期工作有了突破性的进展。

峡江水利枢纽工程属省重点工程，在中央领导的关注下，通过省、市各级政府的积极努力，目前已完成项目建议书，正在筹备立项。

2007年4月21日下午，吉安市政府郭庆亮副市长紧急召开了峡江水利枢纽工程项目建议书阶段工程占地、移民等项目补充调查工作会议。

由于该项目淹没区域范围90%以上落在吉水县境内，因其兴建与否直接影响到该县的经济发展，而移民的安置妥否将影响工程建设的成败。

为此，吉水县县委、政府非常重视。

当天晚上，县常委、常务副县长曾玖庚召集有关部门及乡（镇）召开了紧急会议，按照市政府会议精神对此项工作进行了全面部署，并要求在有限的时间内完成。

2. 峡江水利枢纽工程施工组织设计简介2.1 施工总布置本工程分三期施工，一期工程围右岸电站厂房；二期工程围左岸船闸；三期工程剩余的11孔泄水闸。

施工场地主要分别集中于坝址左、右岸附近。

右岸施工区主要承担右岸挡水坝、鱼道、电站厂房及相邻11.5孔泄水闸工程、厂房全年砼纵向围堰的施工。

右岸施工区内主要布置有混凝土拌和系统、砂石骨料筛分系统、砂石骨料毛料及净料堆场、混凝土预制厂、金属结构临时堆放场、钢筋加工厂、中心仓库及施工生活区等。

左岸施工区主要承担左岸挡水坝、混凝土纵向围堰、船闸及相邻6.5孔泄水闸工程的施工。

左岸施工区内亦主要布置有混凝土拌和系统、砂石骨料筛分系统、砂石骨料毛料及净料堆场中心仓库及施工生活区以及弃渣场等。

2.2 施工总进度本工程施工总工期为6年，第一年9月初～第二年6月底为工程准备期，第二年7月初~第五年7月底为主体工程施工期，第五年8月初～第七年8月初为工程完建期。

控制本工程进行计划的关键线路有2条：一条为右岸厂房：一期围堰施工（第二年8月初一期截流）——发电厂房施工——三期围堰施工（第四年9月初三期截流）——第一台机组发电（第五年7月底）。

另一条为左岸船闸：二期围堰施工（第三年8月初一期截流）——船闸施工——船闸具备临时通航条件（第四年8月底）——三期围堰施工（第四年9月初三期截流）——第一台机组发电（第五年7月底）。

2.3 施工导流一期围堰右岸电站厂房及其相邻的0.5孔泄水闸，施工导流标准采用10年一遇全年洪水，相应设计洪峰流量17400m3/s。

厂房全年纵向围堰需在一期枯水围堰保护下施工，一期枯水围堰导流标准为10年一遇8月~次年2月的洪峰流量9980m3/s。

二期围堰分为三段。

二期船闸围堰围护船闸施工基坑及其相邻的6.5孔泄水闸，该段围堰导流标准为10年一遇8月~次年2月时段的洪峰流量9980m3/s。

下游引航道1＃围堰围护下游引航道中段施工，该段围堰导流标准为5年一遇9月~次年2月时段的洪峰流量5950m3/s。

下游引航道2＃段围堰围护下游引航道末段施工，该段围堰导流标准为5年一遇11月~次年2月时段的洪峰流量4030m3/s。

三期围堰围护剩下的11孔泄水闸施工基坑，导流标准为10年一遇9月~次年2月时段的洪峰流量8490m3/s。

导流方案：先围厂房及其相邻的0.5孔泄水闸、再围船闸、门库坝段及其相邻的6.5孔泄水闸，最后围剩余11孔泄水闸。

2.4 料场选择与开采砼骨料可从赣江内开采。

工程所需的土石料优先利用开挖料，不足从选定料场开采。

右岸所需土料从张公石土料场开采，左岸所需土料从浆沙土料场开采。

3. 灯泡贯流机组简介贯流式水轮发电设备从1892年开始研制的，至今有一百多年历史。

20世纪80年代以来，灯泡贯流式水轮机组在我国应用日益普及，20m水头段以下已进入实用性阶段。

3.1 灯泡贯流式机组特点单位容量投资相对较低。

灯泡贯流式的水轮发电机组为水平布置，开挖深度相对较浅，引水管路较短，大坝高度较小，总的土建工程量相对较小，因此，土建投资相对较低。

机组效率高。

灯泡贯流机组轴线没有混流机组一样的蜗壳，流道由圆锥形导水机构和直锥扩散形尾水管组成从流道进口到尾水管出口，水流沿水平轴向几乎呈直线流动，水流平顺，水力损失小，效率高。

运行成本相对较低。

低水头电厂往往位于经济发达、人口稠密的平原或河谷地区，输电线路投资较少；可充分利用城市资源（如零件加工、物流等），减少不必要的投资。

3.2 国内外灯泡贯流式机组的发展我国研制大、中型灯泡贯流式水轮发电机组的起步较晚，但发展很快，从20个世纪80年代初到现在，可以分为五个发展阶段：1.摸索、试制阶段。

这个阶段的代表为1984年投产的我国自行研制的广东白垢电站的机组（转轮直径5.5m、单机容量10MW），它是我国自行研制大、中型灯泡贯流式机组的始祖。

2.进口设备阶段。

20个世纪80年代初，在引进湖南马迹塘的灯泡贯流式机组以后，我国开始了较大规模的研制工作，取得了宝贵经验。

3.消化、吸收阶段。

20世纪90年代初，通过消化吸收后，生产了转轮直径5.8m、单机容量18MW的广东英德白石窑机组，是我国在大、中型灯泡贯流式机组的设计制造发展史上的第二级台阶。

4.引进技术、合作生产制造阶段。

20世90年代后期，单机容量从20MW、30MW到40MW的大型机组的需求不断出现。

通过引进、消化和吸收国外的先进技术，大量先进的独具特色的灯泡贯流机组设计、制造技术被引进。

5.全面提升阶段。

2000年以来，灯泡贯流式机组的生产制造进入了第五个发展阶段，可自行设计、制造大型灯泡贯流式机组，技术得到全面提升。

国外灯泡贯流式水轮机组，首台机组于l936年安装在波兰的诺斯汀（Rostin）电站并成功投产。

该机组容量为195kW，转轮直径为1.95m，水头3.7m。

因其发电机外形类似于白炽灯泡的形状而被称为灯泡贯流式机组。

1966年，由法国奈尔皮克公司制造的转轮直径6.25m、单机容量20MW的四台机组，安装于法国罗纳河的皮埃尔一贝尼特电站，标志着灯泡贯流式机组技术已经成熟。

目前全世界投产的灯泡贯流式机组已有几千台套，总容量已超过6000MW。

4. 峡江水利枢纽工程工程地质简介4.1 区域地质区域地貌单元以构造剥蚀低山丘陵和河流侵蚀堆积地貌为主。

两岸基本分布有一、二级不对称阶地，形态较完整。

第四系覆盖层较厚，次级支流水系较发育。

不良物理地质现象主要为第四系地层组成的河岸坍塌，规模较小。

4.2 水库区工程地质条件库区为低山丘陵地貌，库周地形封闭条件好。

库周地下水分水岭高于水库正常蓄水位，不会产生永久性渗漏问题。

防护堤局部堤段堤基粘性土缺失或较薄，易产生堤基渗漏或渗透稳定问题，须进行防渗加固处理。

4.3 坝址区工程地质条件坝址区两岸山体雄厚，地形基本对称，正常蓄水位46m高程处河谷宽730～750m，平水期河床宽540～580m，河床底高程一般27～31m，河流流向约N24°W，河床深槽居右。

河床覆盖层厚0.2～6.3m，两岸阶地覆盖层厚度8～10m。

河谷基岩面埋深浅，基岩面高程22～38m。

坝基岩体具浅变质特征，局部受断裂构造影响，硅化明显。

岩性自左至右主要为石炭系下统C1Z2变余粉砂岩，C1Z3石英砂岩，C1Z4炭质、砂质绢云千枚岩。

坝址区上下坝线相距约120~200m，河谷地形、地层岩性、覆盖层厚度、可利用基岩高程、建基岩体防渗性能和左右坝肩接头等无较大的差异，两坝线均发育有对坝体抗滑稳定不利的软弱夹层，且断层和挤压破碎带较发育。

5. 峡江水利枢纽工程设计简介5.1 工程等别与设计标准本工程是一座以防洪、发电、航运为主，兼顾灌溉等综合利用的枢纽工程，枢纽主要建筑物有混凝土泄水闸、混凝土重力坝、河床式厂房、船闸、左右岸灌溉进水口、鱼道等。

峡江水利枢纽工程校核洪水位时总库容11.87亿m3；电站装机容量360MW；船闸设计最大吨位1000t。

根据规定，按水库库容属I等工程，按电站装机属II等工程，按船闸规模为III等。

依据规定“对综合利用的水利水电工程，当按综合利用项目的分等指标确定的等级指标的等别不同时，其工程等别应按其中最高等别确定，所以本工程属I等工程。

5.2 工程布置设计阶段在峡江老县城巴丘镇上游长约6.0km的峡谷河段拟定了上、下两个坝线进行比较，两坝线相距约170m。
