第十一讲 电路动态分析专题(答案)
2021年中考物理压轴题大揭秘专题专题11复杂的动态电路分析含解析.docx
专题11复杂的动态电路分析考点01：电表判断类动态电路的分析：此考点通常有两种题型：１：给出表的位置要求根据选根据题目要求，确定表的种类，然后再根据题中开关的通断，判断电路中连接情况及电表的作用，然后运用电学公式求解某个物理量的变化情况。
２：在确定电表的种类后要求改变电表的种类或通过开关的通断改变了电表在电路中的作用，然后利用电学公式分析某个量的变化情况。
【名师点睛】正确解答此考点中的题目，通常必须先根据题目或每个选项的要求在不造成电路短路及保证电路能正常工作的前提下，确定电表的种类，然后才能对电路进行分析，再利用电学公式分析某个量的变化情况；另外此类题难度较大，在较难确定电表种类的前题下可采用“假设法”假设电表的种类再根据电路的连接情况及电流表和电压表各自的特点判定假设的电表种类的正误，然后再重新分析电路，解决某个物理量的变化情况，例1:（2020河北中考试题）如图所示，电源电压不变，a.b为电压表或定值电阻，若为定值电阻，其阻值与R相同均为R０；当S１和S２闭合，S３断开时，电流表A１的示数为I０；再闭合S３，电流表A１的示数为2I０，下列说法中正确的是（）A：开关均闭合时，电路消耗的功率为2I02R0B：开关均闭合时，a、b互换前后A2的示数之比为1:2C：将最大阻值为R0的滑动变阻器与R串联，只闭合S1、S2，P从中点移到阻值最大端，变阻器消耗的功率变化量为I02R0/2D:用最大阻值为R0的滑动变阻器替换a、b、R其中一个，移动滑片，三个电流表的示数均发生变化且变化量相等。
满足上述要求的电路连接情况有四种。
【答案】A、B、D【解析】当闭合S1和S2，断开S3时，b和R并联，电流表示数为I0，再闭合S3时，a、b和R并联，增加了一个a，电流表的示数为2I0，说明通过a的电流为I0，所以a是电阻，b是电压表，电源电压为U=I0R0，当开关均闭合时，干路中的电流为2I0，电路消耗的功率P=U ×2I0=2I02R0，故A选项是正确的；a、b互换前A2测通过R的电流，示数为I0，当a、b互换后，A2测得是通过定值电阻R的总电流为2I0，所以示数之比为1:2,B选项是正确的；将最大阻值为R0的滑动变阻器与R串联，只闭合S1和S2，整个电路中R和变阻器串联，当滑片P 在中点时，电路中的总阻值为3R0/2，电路中的电流I1=U/R总=I0R0/(3R0/2)=2I0/3，滑动变阻器消耗的功率P1=I12×R0/2=2I02R0/9,当滑动变阻器P滑到阻值最大端时，电路中的总电阻为2R0，电路中的电流I2=I0R0/2R0=I0/2。

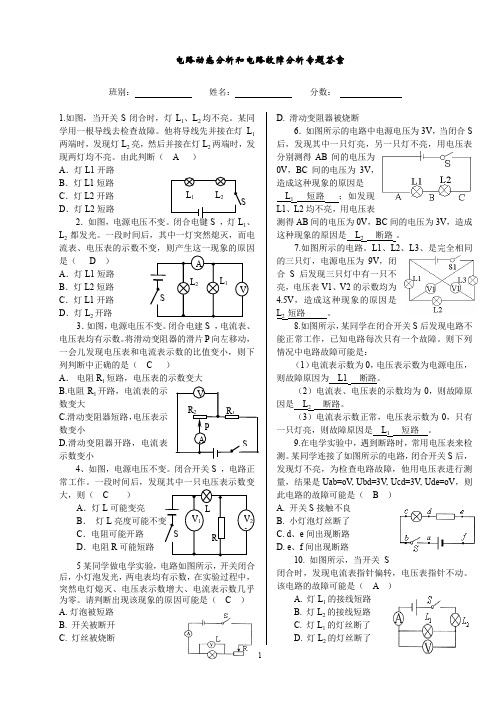

电路动态分析和电路故障分析专题答案
1电路动态分析和电路故障分析专题答案班别： 姓名： 分数：1.如图，当开关S 闭合时，灯L 1、L 2均不亮。
某同学用一根导线去检查故障。
他将导线先并接在灯L 1两端时，发现灯L 2亮，然后并接在灯L 2两端时，发现两灯均不亮。
由此判断（ A ） A ．灯L1开路 B ．灯L1短路 C ．灯L2开路 D ．灯L2短路 2．如图，1L 2都发光。
一段时间后，其中一灯突然熄灭，而电流表、电压表的示数不变，则产生这一现象的原因是（ D ） A ．灯L1短路 B ．灯L2短路C ．灯L1开路D ．灯L 2开路 3．如图，电源电压不变。
闭合电建S ，电流表、电压表均有示数。
将滑动变阻器的滑片P向左移动，一会儿发现电压表和电流表示数的比值变小，则下列判断中正确的是（ C ） A ． 电阻R 1短路，电压表的示数变大 B.电阻R 1开路，电流表的示数变大 C.滑动变阻器短路，电压表示数变小 D.滑动变阻器开路，电流表示数变小 4、如图，电源电压不变。
闭合开关S ，电路正常工作。
一段时间后，发现其中一只电压表示数变大，则（ C ） A ．灯L 可能变亮 B ． 灯L C ．电阻可能开路 D ．电阻R 可能短路 5某同学做电学实验，电路如图所示，开关闭合后，小灯泡发光，两电表均有示数，在实验过程中，突然电灯熄灭、电压表示数增大、电流表示数几乎为零。
请判断出现该现象的原因可能是（ C ）A. 灯泡被短路B. 开关被断开C. 灯丝被烧断D. 滑动变阻器被烧断 6．如图所示的电路中电源电压为3V ，当闭合S 后，发现其中一只灯亮，另一只灯不亮，用电压表分别测得AB 间的电压为0V ，BC 间的电压为3V ，造成这种现象的原因是L 1 短路 ；如发现L1、L2均不亮，用电压表测得AB 间的电压为0V ，BC 间的电压为3V ，造成这种现象的原因是 L 2 断路 。
7.如图所示的电路。
L1、L2、L3、是完全相同的三只灯，电源电压为9V ，闭合S 后发现三只灯中有一只不亮，电压表V1、V2的示数均为4.5V ，造成这种现象的原因是L 2 短路 。
电路分析第十一章习题参考答案
11-3图题11-3所示电路中，已知24cos(30)s u t V =+。
，试求输出电压()u t解：画出向量模型如右图所示。
采用振幅向量，省略下标m.121212(24)224302(262)0(12)1230j I j I j I j j I j I jI +-=∠-++-=+-=∠ 。
整理得：2 2.68 3.4I =∠ 。
，2U 2 5.36 3.4I ==∠ 。
所以() 5.36cos( 3.4)u t t =+。
11-4 图题11-4所示，耦合系数12K =，求输出电压U 。
解：12K ==所以4j M j ω= 所以采用网孔电流法，网孔电流为21,I I 。
互感电压12j I j I ωω 和作为附加电压源后的向量模型如右图所示网孔电流方程为122121(168)810048(148)4j j I j I j I j I j j I j I --=-++-= 整理得28.2299.46I =∠- 。
所以28.2299.46U =∠- 。
11-8电路图题11-8所示，试求对电源端的输入阻抗、电流12I I 和。
解：列网孔方程1212(24)21202(22)0j I j I j I j I +-=∠-++= 。
整理得12(22),2I j A I A =-= 所以12Z (33)22i j j =Ω=+Ω- 11-9 已知空心变压器的参数：1122L =9H,R =200,L =4H,R =1000.5.k ΩΩ=及所接负载为800Ω电阻和1F μ电容串联，所接正弦电压源频率为400rad/s, 电压有效值为300V ，内阻为500,Ω内电感为0.25H .试求传送给负载的功率P 和空心变压器的功率传输效率。
解：(1)可以画出电路如上图所示。
M=3H =做出向量模型后可以列出网孔方程为1212(500200100300)12003001200(10080016002500)0j j I j I j I j j I +++-=-+++-=整理得1271.56A 0.0596116.6A 50I I -==∠- 。
电路动态分析问题、含容电路专题
2、电容器两极间的电压等于与它并联的电路两端 的电压。
3、与电容器串联支路中的电阻无电流。
4、当电路发生变化时，电容器两极板间的电压发 生变化，其所带电量也将发生相应的变化，即电
容器会发生充、放电现象。
1、如图所示，电源电动势E=10V， R1=4Ω,R2=6Ω,C=30μF,电池内阻可忽 略。
R2
③
把R1看成电源内电阻
Er
答案：① 2.25W；②R1 2W；③ 1.5W。
A．电源的路端电压一定逐渐变小 B．电源的输出功率一定逐渐变小 C．电源内部消耗的功率一定逐渐变大 D．电源的供电效率一定逐渐变小
例1、如图所示，线段A为某电源U-I图线，线段 B为某电阻R的U-I图线。以上述电源和电阻组成闭合 电路时， 求(1)电源的输出功率P出多大? (2)电源内部损耗的电功率P内是多少? (3)电源的效率多大?
P总 E R r
（最后一个等号只适用于外电路为纯电阻电路）
三、电源的输出功率
R
P出 I 2R
E 2R (R r )2
I
Er
E2
(R
r )2 R
4r
1、当外电阻等于内电阻时电源的输出功率最大
Pm
E2 4r
三、电源的输出功率
1、当外电阻等于内电阻时电源的输出功率最大
Pm
E2 4r
2、电源输出功率随外电阻变化的图线（ P出 R 图线）
的阻值为30Ω，小灯泡L的额定电压为3.0V，
额定功率为4.5W，当开关S接位置1时，电压
表读数为3V，那么当开关S接位置2时，小灯
泡L的发光情况是
A．很暗，甚至不亮
B．正常发光
C．不正常发光略亮
D．有可能被烧坏

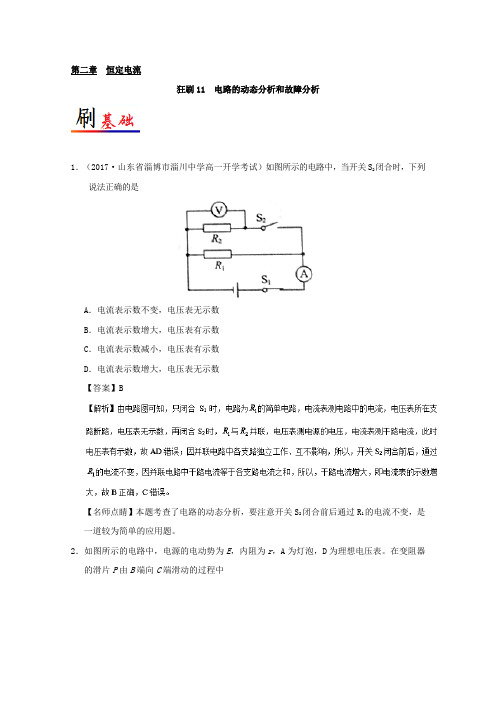

狂刷11 电路的动态分析和故障分析-试题君之小题狂刷君
第二章恒定电流狂刷11 电路的动态分析和故障分析1．（2017·山东省淄博市淄川中学高一开学考试）如图所示的电路中，当开关S2闭合时，下列说法正确的是A．电流表示数不变，电压表无示数B．电流表示数增大，电压表有示数C．电流表示数减小，电压表有示数D．电流表示数增大，电压表无示数【答案】B【名师点睛】本题考查了电路的动态分析，要注意开关S2闭合前后通过R1的电流不变，是一道较为简单的应用题。
2．如图所示的电路中，电源的电动势为E，内阻为r，A为灯泡，D为理想电压表。
在变阻器的滑片P由B端向C端滑动的过程中A．A灯变亮，D示数变大B．A灯变亮，D示数变小C．A灯变暗，D示数变大D．A灯变暗，D示数变小【答案】D3．（2017·陕西省西安市第一中学高三第一次考试）电路如图所示，电源的电动势为E、内阻为r，与定值电阻R1、R2及滑动变阻器R连接，当滑动变阻器的触头由中点滑向b端时，下列说法正确的是A．电压表读数增大、电流表读数减小B．电压表读数减小、电流表读数增大C．R1的电功率减小D．电源的输出功率增大【答案】C【解析】电流减小则内电压减小，由U=E–Ir错误！未找到引用源。
可知路端电压增大，即电压表示数增大；因路端电压增大，R1两端的电压减小，故并联部分电压增大，由欧姆定律可知电流表示数增大，选项AB错误；当滑片向b滑动时，R接入电阻增大，总电阻增大，由闭合电路的欧姆定律可知电路中总电流减小，所以定值电阻R1的电功率减小，选项C正确；因不知内外电阻的大小，所以不能确定电源的输出功率如何变化，选项D错误。
【名师点睛】本题中R 1也可直接作为内电阻处理，可直接由闭合电路欧姆定律得出并联部分的电压增大，流过R 2的电流增大。
4．如图所示，C 为电容器，D 为理想二极管（具有单向导电作用），电流表、电压表均为理想表。
闭合开关S 至电路稳定后，调节滑动变阻器滑片P 向左移动一小段距离，结果发现电压表V 1的示数改变量大小为∆U 1，电压表V 2的示数改变量大小为∆U 2，电流表A 的示数改变量大小为∆I ，则下列判断正确的有A ．1U I ∆∆的值变大 B ．1UI 的值变大C ．2U I∆∆的值不变，且始终等于电源内阻 rD ．滑片向左移动的过程中，电容器所带的电荷量要不断减少 【答案】BC值不变，故C 正确；滑片向左移动的过程中，由于理想二极管具有单向导通作用，只会充电，不会放电，所以电容器所带的电荷量不变，故D 错误。
电路动态分析(含答案)
电路动态变化的分析一、基础知识1、电路动态分析类问题是指由于断开或闭合开关、滑动变阻器滑片的滑动等造成电路结构发生了变化，一处变化又引起了一系列的变化． 2、电路动态分析的方法(1)程序法：电路结构的变化→R 的变化→R 总的变化→I 总的变化→U 端的变化→固定支路⎩⎨⎧并联分流I 串联分压U→变化支路. (2)极限法：即因滑动变阻器滑片滑动引起的电路变化问题，可将滑动变阻器的滑动端分别滑至两个极端去讨论．(3)判定总电阻变化情况的规律①当外电路的任何一个电阻增大(或减小)时，电路的总电阻一定增大(或减小)．②若开关的通、断使串联的用电器增多时，电路的总电阻增大；若开关的通、断使并联的支路增多时，电路的总电阻减小．图3③在如图所示分压电路中，滑动变阻器可视为由两段电阻构成，其中一段R 并与灯泡并联，另一段R 串与并联部分串联．A 、B 两端的总电阻与R 串的变化趋势一致． 二、练习1、在如图所示电路中，当滑动变阻器滑片P 向下移动时，则( )A ．A 灯变亮、B 灯变亮、C 灯变亮 B ．A 灯变亮、B 灯变亮、C 灯变暗图2C ．A 灯变亮、B 灯变暗、C 灯变暗D ．A 灯变亮、B 灯变暗、C 灯变亮 答案 D解析 滑片P 向下移动，滑动变阻器电阻减小，外电路总电阻减小，根据I ＝ER ＋r知，电路电流增大，灯A 两端电压U A 增大而变亮，根据U ＝E －Ir ，路端电压变小，U ＝U A ＋U B ，所以U B 减小，灯B 电阻不变，所以灯B 电流I B 减小，灯B 变暗．干路电流I ＝I B ＋I C ，因为I 增大，I B 减小，所以I C 增大，灯C 应变亮，选项D 正确．2、(2011·北京理综·17)如图所示电路，电源内阻不可忽略．开关S 闭合后，在变阻器R 0的滑动端向下滑动的过程中( )A ．电压表与电流表的示数都减小图16B ．电压表与电流表的示数都增大C ．电压表的示数增大，电流表的示数减小D ．电压表的示数减小，电流表的示数增大 答案 A解析 变阻器R 0的滑动端向下滑动的过程中，变阻器R 0接入电路中的电阻变小，从而使整个电路中的外电阻变小，干路电流变大，内阻r 分得的电压U 内＝Ir 变大，U 外变小，电压表示数变小．由U 1＝IR 1知U 1变大，因U 外＝U 1＋U 2，故U 2变小，由于I 2＝U 2R 2，所以流过R 2的电流变小，电流表示数变小，选项A 正确．3、在如图所示的电路中，当滑动变阻器R 3的滑动触头P 向下滑动时( )A ．电压表示数变大，电流表示数变小B ．电压表示数变小，电流表示数变大C ．电压表示数变大，电流表示数变大D ．电压表示数变小，电流表示数变小解析 R 3的滑动触头向下滑动，所以R 3接入电路的阻值变大，导致并联电路的阻值变大，电路的总电阻变大，干路电流变小；并联电路的电阻变大，则并联电路的分压增大，即R 2、R 4串联电路的电压变大，所以流过这一支路的电流变大，由于干路电流变小，所以电流表的示数变小；因为R 2、R 4串联电路的电压变大，使得R 2两端分压变大，电压表示数变大，本题答案为A. 答案 A4、在如图所示的电路中，E 为电源电动势，r 为电源内阻，R 1和R 3均为定值电阻，R 2为滑动变阻器．当R 2的滑片在a 端时合上开关S ，此时三个电表、和的示数分别为I 1、I 2和U .现将R 2的滑片向b 端移动，则三个电表示数的变化情况是( )A ．I 1增大，I 2不变，U 增大B ．B ．I 1减小，I 2增大，U 减小C ．I 1增大，I 2减小，U 增大D ．I 1减小，I 2不变，U 减小 答案 B解析 滑片向b 端移动时，R 2减小，引起总电阻减小，总电流I ＝ER 总增大，路端电压U ＝E －Ir 减小，R 3的电流等于总电流，U 3＝IR 3增大，故并联部分电压U 并＝U －U 3减小，R 1阻值不变，故电流I 1减小，I 2＝I －I 1增大，故选B.5、(2011·海南·2)如图所示，E 为内阻不能忽略的电池，R 1、R 2、R 3为定值电阻，S 0、S 为开关，与分别为电压表与电流表．初始时S0与S 均闭合，现将S 断开，则( )A.的读数变大，的读数变小B.的读数变大，的读数变大C.的读数变小，的读数变小D.的读数变小，的读数变大答案 B解析 当S 断开时，R 2所在支路断路，外电路总电阻R 变大，根据I ＝ER ＋r知，干路电流I 变小，根据U ＝E －Ir 知，路端电压变大，即读数变大；根据U ＝IR 知，R 1两端电压U 1＝IR 1变小，而U ＝U 1＋U 3，所以R 3两端的电压U 3＝U －U 1变大，通过R 3的电流I 3＝U 3R 3变大，即的读数变大，所以B 正确．6、如图所示，闭合开关S 后，A 灯与B 灯均正常发光，当滑动变阻器的滑片P 向左滑动时，以下说法中正确的是( )A ．A 灯变亮B ．B 灯变亮C．电源的输出功率可能减小D．电源的总功率增大答案AC解析滑动变阻器的滑片P向左滑动，R的阻值增大，外电路的总电阻增大，由闭合电路欧姆定律知，干路电流I＝ER外＋r减小，则B灯变暗，路端电压U＝E－Ir增大，灯泡A两端的电压U A＝U－U B增大，A灯变亮，故A选项正确，B选项错误；电源的输出功率P外＝UI＝E2R外＋2r＋r2R外，可能减小，但电源的总功率P＝EI减小，则C选项正确，D选项错误．7、在如图所示的电路中，E为电源，其内阻为r，L为小灯泡(其灯丝电阻可视为不变)，R1、R2为定值电阻，R3为光敏电阻，其阻值大小随所受照射光强度的增大而减小，V为理想电压表．若将照射R3的光的强度减弱，则()A．电压表的示数变大B．小灯泡消耗的功率变小C．通过R2的电流变小D．电源内阻的电压变大答案 B解析若将照射R3的光的强度减弱，则R3的电阻将增大，电路中的总电阻将增大，总电流减小，故电压表的示数变小，内电压也减小，A、D错误；而电阻R2两端的电压将变大，通过R2的电流变大，而总电流减小，所以通过小灯泡的电流减小，小灯泡消耗的功率变小，B正确，C错误．8、如图所示，平行金属板中带电质点P原处于静止状态，不考虑电流表和电压表对电路的影响，当滑动变阻器R4的滑片向b端移动时，则()A．电压表读数减小B．电流表读数减小C．质点P将向上运动D．R1上消耗的功率逐渐增大答案BC解析R4的滑片向b端移动时，R4↑→R总↑→I总↓→U端↑，分析电流表示数变化时可把R1和R3等效为电源内阻，示数即可等效为总电流，由上面分析知其示数减小，B 正确；分析示数的变化时，可把R1、R2和R3都等效为电源内阻，其示数即为等效路端电压，增大，A错；分析电容器两板间电压时，可把R1等效为电源内阻，U C＝U端，E＝U Cd，增大，C正确；P1＝I2总R1，D错．9、如图所示的电路中，电源电动势为E，电源内阻为r，闭合开关S，待电流达到稳定后，将滑动变阻器的滑动触头P从图示位置向a端移动一些，则待电流再次达到稳定后，与P移动前相比()A．电流表示数变小，电压表示数变大B．小灯泡L变亮C．电容器C的电荷量减小D．电源的总功率变大答案 A解析对电路分析可知，将滑动变阻器的滑动触头P从图示位臵向a端移动一些，滑动变阻器连入电路的电阻增大，总电流减小，路端电压增大，因此电流表示数变小，电压表示数变大，选项A正确；通过小灯泡的电流减小，小灯泡L将变暗，选项B错误；小灯泡分得的电压减小，因此滑动变阻器两端电压增大，即电容器C两端电压增大，由Q＝CU知，电容器C的电荷量将增大，选项C错误；电源总功率由P＝E2R＋r可知，电源的总功率变小，选项D错误．10、如图所示的交流电路中，理想变压器输入电压为U1，输入功率为P1，输出功率为P2，各交流电表均为理想电表．当滑动变阻器R的滑动触头向下移动时()A．灯L变亮B．B．各个电表读数均变大C．因为U1不变，所以P1不变D．P1变大，且始终有P1＝P2答案 D。
第十一讲--电路动态分析专题(答案)
广州培贤教育机构2011年中考承诺预备班物理讲义（经典电学专题） 第九讲电路动态分析专题（答案）一、自学检测1.串联电路是分压电路，在串联电路中，电阻越大，分的电压越（多或少）并联电路是分流电路，在并联电路中，电阻越大的分的电流越（多或少）2.在串联电路中，当只有其中一个电阻的阻值变大时，它的总电阻将变（大或少）；在并联电路中，当只有其中一个电阻阻值变大时，它的总电阻将变（大或少），支路条数增加时，电路的总电阻将变（大或小）。
3.由公式R UI =得当电压不变时，电阻越大，电流就越（大或小），公式IR U =得，通过电阻的电流越大，它两端的电压也越（大或小）。
4.电流表的特点是电阻很（大或小），通常相当于。
5.电压表的特点是电阻很（大或小），通常相当于。
二、精讲精练（一）滑动变阻器的滑片P 的位置的变化引起电路中电学物理量的变化①串联电路中滑动变阻器的滑片P 的位置的变化引起的变化【精练一】如图，是典型的伏安法测电阻的实验电路图，当滑片P 向左移动时，请你判断A 表和V 表的变化。
（1）电流表变化P 左移→R2减小→R 减小→I 变大→A 表变大。
（2）电压表的变化R 1不变→IR 1变大→U 1变大→V 表变大。
【精练二】如图，当滑片P 向左移动时，A 表和V 表将如何变化。
首先要确定电路的类型，这是一个串联电路。
而且发现滑动变阻器的滑片已经悬空，滑动变阻器接成了定值电阻，所以A 表示数变大。
【精练三】当滑动变阻器的滑动片P 向右移动时，电压表的示数将变大；而电阻R 的阻值变大，小灯的电阻RL 大小不变（注意：在初中阶段，小灯的电阻由于温度的变化引起的变化往往忽略不计），因此总电阻变大，电流变小，所以电流表示数变小。
②并联电路中滑动变阻器的滑片P 的位置的变化引起的变化【精练四】并联电路各支路两端电压相等，等于电源电压，故电压表V 示数等于电源电压。
由于并联电路各支路独立工作，互不干扰，滑动变阻器滑片P 向右移动时，对R1这条支路没有影响，所以电流表A1示数不变。
第十一章专题：动态直流电路分析方法+讲义-2024学年高二上学期物理人教版(2019)必修第三册
“串反并同”——动态直流电路的分析方法在电路分析问题中，有这样一类题，通过改变电路中某个滑动变阻器的阻值、电路的通断等，让我们判断电路中小灯泡的亮或暗，或是通过电阻的电流及其两端电压的大小，或是电容器的电压变化等等，究其本质都是判断干路和支路的电压、电流的相互关系。
1常规解法其实再复杂的电路都可以这样简化：电源电动势被分为了两个部分，一部分为内电路分压，另一部分为外电路分压。
即：E=I总(r+R总)=I总r+I总R总=U内+U外在解决这类问题时，按照一般解法，通常是先判断整个电路的总电阻变化，进而判断干路的总电流I 总=Er+R总之后判断路端电压（外电压，电源电动势减去电源内阻分压）的升降U路端=E−I总r最后判断目标用电器的电流变化。
I支路=U支R支路=U路端−U干R支路判断过程总结如下：1.1外电路的总电阻R总最关键的一环是如何判断电路的总电阻变化，下面就来具体说一下。
（1）当外电路的任何一个电阻增大或减小时，外电路的总电阻一定增大或减小。
如图，将滑片由a向b滑动时，滑动变阻器的阻值增大，则外电路的总电阻增大；反之减小。
（2）若开关的通断使得串联的用电器增多时，总电阻增大；若开关的通断使得并联的用电器增多时，总电阻减小。
其实就是电阻越串，总电阻越大；电阻越并，总电阻越小，总小于并联的最小电阻（你不会不知道吧？）如图，闭合S2时，在干路中增加小灯泡L2，串联电路的用电器增多，则总电阻增大；当闭合S3、S4时，并联电路的用电器增加了小灯泡S3和S4，则总电阻减小。
（3）一个特殊的电路在如图所示的分压电路中，滑动变阻器可以视为由两段电阻构成，其中pb段与小灯泡L并联，pa段与之串联。
当划片由a向b滑动时，pa段阻值增大，而pb段阻值减小，一增一减，那么此时该怎么判断呢？这时我们把滑动变阻器和灯泡当作一个整体，计算这个整体的总电阻。
设滑动变阻器阻值为R，pa段阻值为R pa，pb段阻值为R pb，灯泡阻值为R L。
直流电路的动态分析问题(含答案)
直流电路的动态分析问题一确定电路的外电阻R外总如何变化：当外电路的任何一个电阻增大（或减小）时，电路的总电阻一定增大（或减小）例1、（多选）如图所示，当滑动变阻器的滑动片P向上端移动时，关于电路中的电压表、电流表的示数变化，下列说法中正确的是（BC ）A．V1示数增大，A示数增大B．V1示数增大，V2示数增大C．V2示数增大，A示数减小D．V1示数减小，A示数减小练1、在如图所示的电路中，E为电源电动势，r为电源内阻，R1和R3均为定值电阻，R2为滑动变阻器。
当R2的滑动触点在a端时合上开关S，此时三个电表A1．A2和V的示数分别为I1．I2和U。
现将R2的滑动触点向b端移动，则三个电表示数的变化情况是（B ）A．I1增大，I2不变，U增大B．I1减小，I2增大，U减小C．I1增大，I2减小，U增大D．I1减小，I2不变，U减小练2、在如图所示的闭合电路中，当滑片P向右移动时，两电表读数的变化是( B)A．A变大，V变大 B．A变小，V变大C．A变大，V变小 D．A变小，V变小例2、（多选）在如图所示的电路中，闭合电键S，当滑动变阻器的滑动触头P向下滑动时，四个理想电表的示数都发生变化，电表的示数分别用I、U1、U2和U3表示，电表示数变化量的大小分别用ΔI、ΔU1、ΔU2和ΔU3表示．下列比值正确的是( ACD )A．U1/I不变，ΔU1/ΔI不变B．U2/I变大，ΔU2/ΔI变大C．U2/I变大，ΔU2/ΔI不变D．U3/I变大，ΔU3/ΔI不变练3、调整如图所示电路的可变电阻R的阻值，使电压表V的示数增大△U，在这个过程中( A )A ．通过R 1 的电流增加，增加量一定等于B ．R 2 两端电压减小，减少量一定等于C ．通过R 2 的电流减小，但减少量一定等于：D ．路端电压增加，增加量一定等于 练4、（多选）在如图所示的电路中，电源存在内阻，在滑动变阻器滑动片P 由a 滑到b 的过程中，三只理想电压表示数变化的绝对值分别为△U 1、△U 2、△U 3，则下列各组数据中可能出现的是（BD ）A ．△U 1=0、△U 2=2V 、△U 3=2VB ．△U 1=1V 、△U 2=2V 、△U 3=3VC ．△U 1=3V 、△U 2=1V 、△U 3=2VD ．△U 1=1V 、△U 2=1V 、△U 3=2V练5、（多选）在如图所示的电路中，电压表、电流表均为理想电表。
电路动态变化及计算讲解(附答案)
电路动态变化及计算一、串联电路中的动态变化如图所示的电路接通时，滑动变阻器的滑动触头由a滑到b的过程中［］A．电流表和电压表的示数都变小B．电流表和电压表的示数都变大C．电流表的示数变大，电压表的示数变小D．电流表的示数变小，电压表的示数变大（一）、基础：滑动变阻器阻值变化串联电路电流、电阻、电压规律欧姆定律及其变形式（二）、分析方法：常见思路：1、先判断电流表、电压表所测的对象；2、根据滑动变阻器的滑片移动情况及串联电路电阻特点 R总=R1+R2，判断总电阻变化情况；3、根据I定=U定/R定，判断电流的变化情况。
4、先根据U1=I1R1判断定值电阻（小灯泡）两端电压的变化情况；5、最后根据串联电路电压特点U总=U1+U2，判断滑动变阻器两端的电压变化情况。
简单思路：1、先判断电流表、电压表所测的对象；2、根据滑动变阻器的滑片移动情况及串联电路电阻与电压的规律来判断，判断滑动变阻器电压变化情况（同意电路，滑动变阻器电阻减小时，电压也减小）；3、根据串联电路电压特点U总=U1+U2，判断定值电阻两端的电压变化情况；4、根据I定=U定/R定，判断电流的变化情况。
（三）、题设问法：1、常见的是电流表与电压表的变化情况，或者灯泡的亮度变化情况，此种题目根据分析过程就可以分析出来；2、较常见的是比值变化问题。
第一种为电压表与电流表的比值变化情况，思路如下：由于电压与电流的比是电阻，搞清是哪个电阻的变化情况就可以了，对于电流表它测的是电路中的电流串联都相等，因此重要的是搞清楚电压表测量对象，电压表测的是哪个电阻就看这个电阻的变化情况，它们是一致的，比如电压表测定值电阻，他的阻值不变，因此比值不变，若测得是滑动变阻器，阻值变小，则比值变小；第二种为电压表与电压表的比值变化情况，这个问的少，因为很明显一个变大另一个必然变小，变小的比变大的比值肯定变小反之则否。
3、不太常见的是电流与的电压的变化量的比值电流的变化量，由于两用电器是串联，因此电流变化量是相同的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
广州培贤教育机构
2011年中考承诺预备班物理讲义
（经典电学专题） 第九讲 电路动态分析专题（答案）
一、自学检测
1.串联电路是分压电路，在串联电路中，电阻越大，分的电压越 （多或少）
并联电路是分流电路，在并联电路中，电阻越大的分的电流越 （多或少）
2.在串联电路中，当只有其中一个电阻的阻值变大时，它的总电阻将变 （大或少）；在并联电路中，当只有其中一个电阻阻值变大时，它的总电阻将变 （大或少），支路条数增加时，电路的总电阻将变 （大或小）。
3.由公式R U
I =得当电压不变时，电阻越大，电流就越 （大或小），
公式IR U =得，通过电阻的电流越大，它两端的电压也越 （大或小）。
4.电流表的特点是电阻很 （大或小），通常相当于 。
5.电压表的特点是电阻很 （大或小），通常相当于 。
二、精讲精练
（一）滑动变阻器的滑片P 的位置的变化引起电路中电学物理量的变化
①串联电路中滑动变阻器的滑片P 的位置的变化引起的变化
【精练一】
如图，是典型的伏安法测电阻的实验电路图，当滑片P 向左移动时，请你判断A 表和V 表的变化。
（1）电流表变化
P 左移→R2 减小 →R 减小 →I 变大 →A 表变大 。
（2）电压表的变化
R 1不变→IR 1 变大 →U 1 变大 →V 表 变大 。
【精练二】
如图，当滑片P 向左移动时，A 表和V 表将如何变化。
首先要确定电路的类型，这是一个 串联 电路。
而且发现滑动变阻器的滑片已经悬空，滑动变阻器接成了定值电阻，所以A 表示数 变大 。
名师点睛
【精练三】
当滑动变阻器的滑动片P向右移动时，电压表的示数将变大；而电阻R的阻值变大，小灯的电阻RL大小不变（注意：在初中阶段，小灯的电阻由于温度的变化引起的变化往往忽略不计），因此总电阻变大，电流变小，所以电流表示数变小。
②并联电路中滑动变阻器的滑片P的位置的变化引起的变化
【精练四】
并联电路各支路两端电压相等，等于电源电压，故电压表V示数等于电源电压。
由于并联电路各支路独立工作，互不干扰，滑动变阻器滑片P向右移动时，对R1这条支路没有影响，所以电流表A1示数不变。
滑片P右移，R2变大，两端电压不变，故电流变小，干路中
电流也随之变小，所以A2示数也会变小。
（二）开关的断开或闭合引起电路中电学物理量的变化
①串联电路中开关的断开或闭合引起的变化
【精练五】
如图所示的电路中，将开关K闭合，电压表的示数将__变小______(均填“变大”、“变小”或“不变”)。
②并联电路中开关的断开或闭合引起的变化
【精练六】
如图灯泡L1和灯泡L2是_并_____联连接的。
当电键K断开时，电压表的示数将__不变______；电流表的示数将__A1不变；A2变小________(选填“增大”、“不变”或“减小”)。
三、当堂测试
1、如图，当滑片P向左移动时，A表和V表将如何变化。
V不变
A增大
图2
2、如图所示电路中，当闭合开关后，滑动变阻器的滑动片P 向右移动时（ D ）
(A)电压表示数变大，灯变暗。
(B)电压表示数变小，灯变亮。
(C)电流表示数变小，灯变亮。
(D)电流表示数变小，灯变暗。
3、如图，当滑片P 向右移动时，A1表、A2表和V 表将如何变化？
A1减小
A2减小
V 不变
4、如图所示的电路中，当开关K 断开时，电阻R1与R2是_串______联连接的。
开关K 闭合时，电压表的示数将____变大_(选填“变小”、“不变”或“变大”)。
5、如图，灯泡L1和灯泡L2是__并____联连接的。
当电键K 断开时，电压表的示数将__不变______；电流表A1的示数将____变为0______。
6、如下图1所示，电源电压保持不变，若P 向右移动，则电压表、电流表示数的变化分别为( D )
A.变大，变小
B.变大，变大
C.变小，变大
D.变小、变小
7、如下图2所示的电路，电源电压保持不变．闭合开关S 后，当滑动变阻器的滑片P 向左移动时
下列判断正确的是( C )
A 、电流表示数变大，电压表示数变小
B 、电流表示数变大，电压表示数变大
C 、电流表示数变小，电压表示数变大
D 、电流表示数变小，电压表示数变小
图1
8、小明设计了如图所示的压力测量仪，可以反映弹簧上方金属片受到压力的大小。
其中R ′是滑动变阻器，R 是定值电阻，电源电压恒定不变，压力表实际上是一个电压表。
当金属片受到的压力增大时，
变阻器的阻值 变大 ，压力表示数 变大 。
(选填“变大”、“变小”或“不变”)
9、如图是研究电流与电阻关系的实验电路图，闭合开关前滑动变阻器的滑片应滑至 右 端；实验过程中，当电阻R0由5Ω变为10Ω时，为使R1两端的电压保持不变，滑片应向 右 端滑动。
10、如图所示是一把既能吹冷风，又能吹热风的电吹风的简化电路，图中A 是吹风机，B 是电热丝。
将插头插入插座，若只闭合开关S l ，电吹风吹出的是_ 冷 __风；若将开关S l 、S 2都闭合，电吹风吹出的是__ 热 __风。
（填“热”或“冷”）
11、如图所示为某电器厂生产的一款电吹风原理图，图中标有“M”的元件是一个带有风扇的电动机，“R 1、R 2”是电热丝，通过插头接入220V 家庭电路。
请仿照示例填写开关分别在1、2、3号功能位时电动机M 、电热丝R 1和R 2的工作状态（“工作”、“不工作”），以及对应的电吹风的功能状态（“吹高热风”、 “吹热风”、“停”）。
示例：1号位：M 、R 1和R 2都不工作；功能状态为“停”。
2号位： MR1R2都工作，功能状态吹热风 。
3号位： MR1都工作，功能状态吹高热风 。
12、如图所示电路中，当___S1,S3_ __闭合时，L 1、L 2 并联；当____S3，S2 _闭合时，电路会发生短路，损坏电源。
13、如图所示的电路中，只增加一根导线，使电路变成并联电路，则这根导线应该接在_ AD 两点之间。
