公路工程知识之连续梁桥结构体系转换施工注意要点
体系转换
体系转换
逐孔安装主梁，逐孔连接梁间、中间墩顶部两端及横隔板间联结钢筋，确保受力钢筋的焊接强度。
依次浇筑箱梁间纵向接缝及桥墩顶部湿接头，确保混凝土的浇筑质量。
当现浇的各处混凝土达到设计强度后，拆除桥墩顶模板。
拆除一联桥墩顶模板的时间尽量相同。
当一联的各桥墩顶模板全部拆除后，本联完成连续化。
所有新、老混凝土结合面均严格拉毛处理，并冲洗干净，以保证新、老混凝土的结合。
施工时注意各种预埋件的埋设，并保证其位置准确、牢靠。
箱梁架设后及时连接桥面板钢筋及端横梁钢筋，连接连续接头钢筋，绑扎横梁钢筋，设置接头板束波纹管并穿束。
在日温最低时浇筑接头、中横梁及其两侧与顶板负弯矩束同长度范围内的桥面板，达到设计强度90%后逐根对称均匀两端张拉顶板负弯矩预应力钢束，并采用真空压浆法压注水泥浆。
接头施工完成后，由跨中向支点浇筑剩余部分桥面板湿接缝混凝土，浇筑完成后拆除一联内临时支座，完成体系转换。
s。

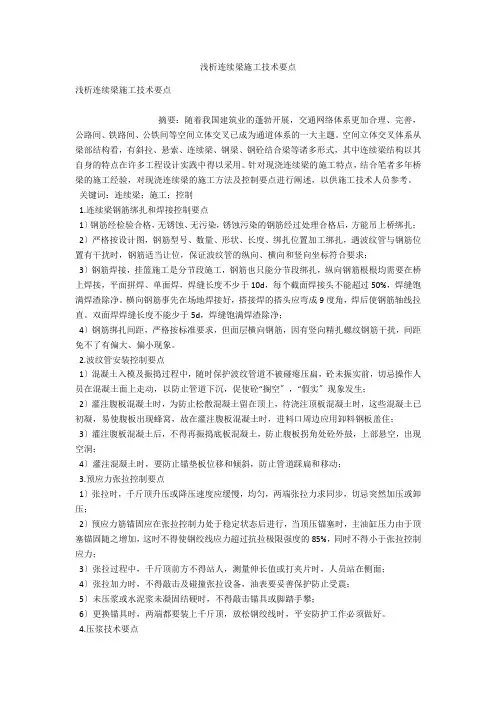

浅析连续梁施工技术要点
浅析连续梁施工技术要点浅析连续梁施工技术要点摘要：随着我国建筑业的蓬勃开展，交通网络体系更加合理、完善，公路间、铁路间、公铁间等空间立体交叉已成为通道体系的一大主题。
空间立体交叉体系从梁部结构看，有斜拉、悬索、连续梁、钢梁、钢砼结合梁等诸多形式，其中连续梁结构以其自身的特点在许多工程设计实践中得以采用。
针对现浇连续梁的施工特点，结合笔者多年桥梁的施工经验，对现浇连续梁的施工方法及控制要点进行阐述，以供施工技术人员参考。
关键词：连续梁；施工；控制1.连续梁钢筋绑扎和焊接控制要点1〕钢筋经检验合格，无锈蚀、无污染，锈蚀污染的钢筋经过处理合格后，方能吊上桥绑扎；2〕严格按设计图，钢筋型号、数量、形状、长度、绑扎位置加工绑扎，遇波纹管与钢筋位置有干扰时，钢筋适当让位，保证波纹管的纵向、横向和竖向坐标符合要求；3〕钢筋焊接，挂篮施工是分节段施工，钢筋也只能分节段绑扎，纵向钢筋根根均需要在桥上焊接，平面拼焊、单面焊，焊缝长度不少于10d，每个截面焊接头不能超过50%，焊缝饱满焊渣除净。
横向钢筋事先在场地焊接好，搭接焊的搭头应弯成9度角，焊后使钢筋轴线拉直。
双面焊焊缝长度不能少于5d，焊缝饱满焊渣除净；4〕钢筋绑扎间距，严格按标准要求，但面层横向钢筋，因有竖向精扎螺纹钢筋干扰，间距免不了有偏大、偏小现象。
2.波纹管安装控制要点1〕混凝土入模及振捣过程中，随时保护波纹管道不被碰瘪压扁，砼未振实前，切忌操作人员在混凝土面上走动，以防止管道下沉，促使砼“搁空〞，“假实〞现象发生；2〕灌注腹板混凝土时，为防止松散混凝土留在顶上，待浇注顶板混凝土时，这些混凝土已初凝，易使腹板出现蜂窝，故在灌注腹板混凝土时，进料口周边应用卸料钢板盖住；3〕灌注腹板混凝土后，不得再振捣底板混凝土，防止腹板拐角处砼外鼓，上部悬空，出现空洞；4〕灌注混凝土时，要防止锚垫板位移和倾斜，防止管道踩扁和移动；3.预应力张拉控制要点1〕张拉时，千斤顶升压或降压速度应缓慢，均匀，两端张拉力求同步，切忌突然加压或卸压；2〕预应力筋锚固应在张拉控制力处于稳定状态后进行，当顶压锚塞时，主油缸压力由于顶塞锚固随之增加，这时不得使钢绞线应力超过抗拉极限强度的85%，同时不得小于张拉控制应力；3〕张拉过程中，千斤顶前方不得站人，测量伸长值或打夹片时，人员站在侧面；4〕张拉加力时，不得敲击及碰撞张拉设备，油表要妥善保护防止受震；5〕未压浆或水泥浆未凝固结硬时，不得敲击锚具或脚踏手攀；6〕更换锚具时，两端都要装上千斤顶，放松钢绞线时，平安防护工作必须做好。
连续梁施工控制要点
