串并联电路的各种计算公式
串并联电路的各种计算公
式
The latest revision on November 22, 2020
串联电路特点：
1.电流处处相等：I总=I1=I2=I3= (I)
2.总电压等于各处电压之和：U总=U1+U2+U3+……+Un
3.等效电阻等于各电阻之和：R总=R1+R2+R3+……+Rn
(增加用电器相当于增加长度,增大电阻)
4.总功率等于各功率之和：P总=P1+P2+P3+……+Pn
5.总电功等于各电功之和：W总=W1+W2+……+Wn
6.总电热等于各电热之和：Q总=Q1+Q2+……+Qn
7.等效电容量的倒数等于各个电容器的电容量的倒数之和：1/C总=1/C1+1/C2+1/C3+……+1/Cn
8.电压分配、电功、电功率和电热率跟电阻成正比：(t相同)
U1/U2=R1/R2，W1/W2=R1/R2，P1/P2=R1/R2，Q1/Q2=R1/R2。
9.在一个电路中，若想控制所有电器，即可使用串联电路。
【并联电路】：使同一电压施加于所有相连接器件的联结方式
并联电路特点：
1.各支路两端的电压都相等，并且等于电源两端电压：
U总=U1=U2=U3=……=Un
2.干路电流（或说总电流）等于各支路电流之和：
I总=I1+I2+I3+……In
3.总电阻的倒数等于各支路电阻的倒数和：
1/R总=1/R1+1/R2+1/R3+……1/Rn或写为：R=1/(1/(R1+R2+R3+……Rn))
(增加用电器相当于增加横截面积,减少电阻)
4.总功率等于各功率之和：P总=P1+P2+P3+……+Pn
5.总电功等于各电功之和：W总=W1+W2+……+Wn
6.总电热等于各电热之和：Q总=Q1+Q2+……+Qn
7.等效电容量等于各个电容器的电容量之和:C总=C1+C2+C3+……+Cn
8.在并联电路中，电压分配、电功、电功率和电热率跟电阻成反比:(t相同)
I1/I2=R2/R1，W1/W2=R2/R1，P1/P2=R2/R1，Q1/Q2=R2/R1
9.在一个电路中，若想单独控制一个电器，即可使用并联电路。
串并联电路的电流和电压计算
串并联电路的电流和电压计算电路是电能传输和控制的基本载体，串并联电路是电路中常见的两种电路连接方式。
在实际应用中，我们需要根据电路中元件的连接方式计算电流和电压，以确保电路正常工作。
本文将介绍串并联电路的电流和电压计算方法。
一、串联电路串联电路是将多个电阻、电容或电感器按照一定顺序连接起来，电流依次流过每个元件。
在串联电路中，总电流贯穿整个电路，而电压在不同元件之间分配。
1. 电流计算在串联电路中，各元件的电流相等，即总电流等于各元件电流之和。
如果串联电路中有n个电阻，总电流I总可以通过以下公式计算：I总= I1 = I2 = …… = In其中，I1、I2、……、In分别为每个电阻的电流。
2. 电压计算在串联电路中，各元件的电压之和等于电源电压。
如果串联电路中有n个电阻，总电压U总可以通过以下公式计算：U总= U1 + U2 + …… + Un其中，U1、U2、……、Un分别为每个电阻的电压。
二、并联电路并联电路是将多个电阻、电容或电感器的一端连接起来，另一端连接在一起。
在并联电路中，各元件之间的电压相等，而电流在不同元件之间分配。
1. 电流计算在并联电路中，各元件电流之和等于总电流。
如果并联电路中有n个电阻，总电流I总可以通过以下公式计算：I总= I1 + I2 + …… + In其中，I1、I2、……、In分别为每个电阻的电流。
2. 电压计算在并联电路中，各元件之间的电压相等，即总电压等于各元件的电压。
如果并联电路中有n个电阻，总电压U总可以通过以下公式计算：U总= U1 = U2 = …… = Un其中，U1、U2、……、Un分别为每个电阻的电压。
三、综合计算在实际应用中，电路往往是由串联电路和并联电路组合而成。
此时，可以先计算每个串联电路的总电流和总电压，再计算整个并联电路的总电流和总电压。
四、总结串并联电路是电路中常见的两种连接方式，在实际应用中需要根据电路连接方式计算电流和电压。
通过本文的介绍，我们了解到串联电路中电流相等，电压分配；并联电路中电压相等，电流分配。
电功率串联并联公式
电功率串联并联公式
电路中串并联功率的计算公式是P＝UI，无论是串联电路还是并联电路，总功率都等于各导体的电功率之和。
在串联电路中，总功率P＝UI＝（U1+U2+……+Un）I＝U1I+U2I+……+UnI＝P1+P2+……+Pn
在并联电路中，总功率P＝UI＝U（I1+I2+……+In）＝U1I+U2I+……+UnI＝P1+P2+……+Pn
并联电路是使在构成并联的电路元件间电流有一条以上的相互独立通路，为电路组成二种基本的方式之一。
不论是串联电路还是并联电路，电路消耗的总电能等于各用电器消耗的电能之和。
W=W1+W2。
不论是串联电路还是并联电路，电路的总电功率等于各个电器消耗电功率之和。
P=P1+P2。
不论是串联电路还是并联电路电路产生的总电热等与各种用电器产生电热之和。
Q=Q1+Q2。
串并联电路规律总结
电路规律总结串联电路1、串联电路中，电流处处相等，即: I 1=I 2=I 3=…=I n2、串联电路两端的总电压等于各部分电路两端的电压之和。
即U=U 1+U 2+…+U n3、串联电路的总电阻等于各串联导体电阻之和。
即R 总=R 1+R 2+…+R n若各电阻均为r ，则R=nr当1R 与2R 串联时，根据欧姆定律变形得：121212U U U I I I RR R ===， ，因为串联电路的电流是处处相等的，即12I I I ==，所以：1212U U U RR R I ===(1)又因为串联电路总电阻等于各电阻之和，即12R R R =+，推出：12121212R R U U U U R R R R ==++， (2)公式(1)和(2)都是很有用的计算公式，从它们可以得出：推论1 串联电阻的分压作用：各个电阻分得的电压与电阻的阻值成正比，电阻越大，它所分得的电压也越大。
如果1R 增大，2R 和U 保持不变，1U 和2U 如何变化？ 这时12R R +增大，由2212R U U R R =+，可知2U 减小，又因为U =12U U +保持不变，故1U 增加。
于是得到下面的推论推论2 串联电阻的总电压不变，如果一个电阻增大（其它电阻不变或不增大），那么它所分得的电压将增大，其它电阻分得的电压将减小。
并联电路1、并联电路中，干路中的电流等于各支路中的电流之和，即 I 总=I 1+I 2+…+I n2、并联电路里，各支路两端的电压均相等。
即U=U 1=U 2=…=U n3、并联电路总电阻的倒数等于各并联电阻的倒数之和。
即1/R=1/R 1+1/R 2+…+1/R n 若各并联导体的电阻均为r ，则1/R=n/r 即得：R=r/n当1R 与2R 并联时，根据欧姆定律变形得 121212 , U U I I R R ==因为并联电路各支路电压相等，即12U U U ==，可以推出：1221I R I R =(1)由（1）可以推导出：21121212R R I I I I R R R R ==++， (2)公式(1)和(2)都是很有用的公式，从它们可以得出推论1 并联电路的分流作用：各支路的电流与它们的电阻成反比，哪条支路上的电阻大，通过它的电流就小。
串并联公式
串并联公式串并联公式是电路中常用的计算公式，用于计算电阻、电容和电感元件的等效值。
串联和并联是电路中两种基本的连接方式。
串联是将多个元件依次连接在一起，电流在各个元件中流动；并联是将多个元件同时连接在一起，电流在各个元件中分流。
串联公式用于计算串联电阻、串联电容和串联电感的等效值。
串联电阻的等效值等于各个电阻之和，即Rt = R1 + R2 + R3 + ...；串联电容的等效值等于各个电容的倒数之和的倒数，即1/Ct = 1/C1 + 1/C2 + 1/C3 + ...；串联电感的等效值等于各个电感之和，即Lt = L1 + L2 + L3 + ...。
通过串联公式，可以方便地计算出串联电路中的等效值，进而进行电路分析和设计。
并联公式用于计算并联电阻、并联电容和并联电感的等效值。
并联电阻的等效值等于各个电阻的倒数之和的倒数，即1/Rt = 1/R1 + 1/R2 + 1/R3 + ...；并联电容的等效值等于各个电容之和，即Ct = C1 + C2 + C3 + ...；并联电感的等效值等于各个电感的倒数之和的倒数，即1/Lt = 1/L1 + 1/L2 + 1/L3 + ...。
通过并联公式，可以简化并联电路的分析和计算，得到等效电阻、等效电容和等效电感的值。
串并联公式在电路分析和设计中起着重要的作用。
通过这些公式，可以将复杂的电路简化为等效电路，进而进行电流、电压和功率的计算。
在实际应用中，我们常常需要根据电路中的各个元件的参数计算出其等效值，以便更好地进行电路分析和设计。
串并联公式是电路分析和设计中常用的工具，可以方便地计算出串联电阻、串联电容、串联电感、并联电阻、并联电容和并联电感的等效值。
通过这些公式，可以简化电路分析和计算，提高工作效率。
在实际应用中，我们需要根据具体的电路情况，灵活运用串并联公式，以便更好地解决问题和实现设计目标。

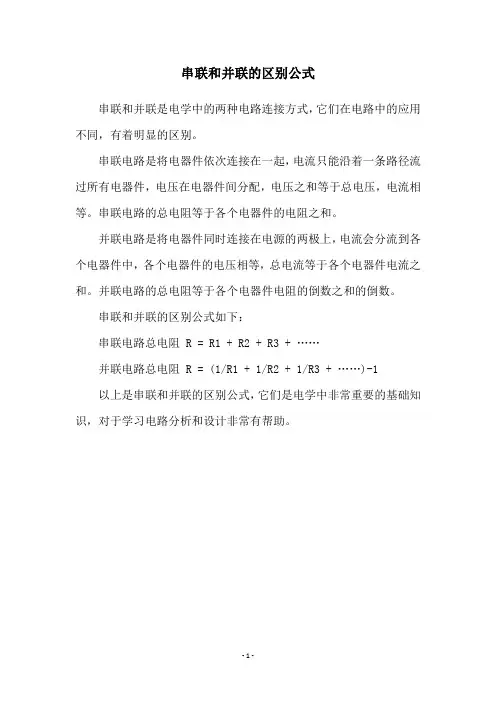

串联和并联的区别公式
串联和并联的区别公式
串联和并联是电学中的两种电路连接方式，它们在电路中的应用不同，有着明显的区别。
串联电路是将电器件依次连接在一起，电流只能沿着一条路径流过所有电器件，电压在电器件间分配，电压之和等于总电压，电流相等。
串联电路的总电阻等于各个电器件的电阻之和。
并联电路是将电器件同时连接在电源的两极上，电流会分流到各个电器件中，各个电器件的电压相等，总电流等于各个电器件电流之和。
并联电路的总电阻等于各个电器件电阻的倒数之和的倒数。
串联和并联的区别公式如下：
串联电路总电阻 R = R1 + R2 + R3 + ……
并联电路总电阻 R = (1/R1 + 1/R2 + 1/R3 + ……)-1
以上是串联和并联的区别公式，它们是电学中非常重要的基础知识，对于学习电路分析和设计非常有帮助。
- 1 -。
串并联电路中电流电压电阻的规律公式
我们来探讨串并联电路中电流、电压和电阻的规律公式。
在电路中，串联电路指多个电器依次连接在一条路上，而并联电路指多个电器并排连接在电源的两端。
这两种电路中电流、电压和电阻的规律公式有着明显的区别，接下来我们将分别进行探讨。
1. 串联电路中的规律公式：在串联电路中，电流沿着唯一一条路径流动，因此多个电器的电流大小相等。
根据欧姆定律，串联电路中的总电阻等于各个电器电阻的总和，即R总 = R1 + R2 + ... + Rn。
而总电压等于各个电器电压之和，即U总 = U1 + U2 + ... + Un。
根据欧姆定律，电流I总等于总电压U总除以总电阻R总，即I总 =U总 / R总。
串联电路中电流、电压和电阻的规律公式为：I总 = U总 / (R1 + R2+ ... + Rn)。
2. 并联电路中的规律公式：在并联电路中，电压相同，而电流则分流经过各个电器，因此多个电器的电压大小相等。
根据欧姆定律，并联电路中的总电导等于各个电器电导的总和的倒数，即G总 = G1 + G2 + ... + Gn。
而总电流等于各个电器电流之和，即I总 = I1 + I2 + ... + In。
根据欧姆定律，总电导G总等于总电流I总除以总电压U总，即G总= I总 / U总。
并联电路中电流、电压和电阻的规律公式为：I总 = U总 * (G1 + G2 + ... + Gn)。
从上面的分析可以看出，串联电路和并联电路中电流、电压和电阻的规律公式有着明显的区别。
在实际应用中，我们可以根据具体情况选择合适的电路连接方式来满足需求。
对于工程师和电子爱好者来说，深入理解电路中电流、电压和电阻的规律公式对于设计和维护电路至关重要。
总结回顾一下，串并联电路中的电流、电压和电阻的规律公式分别为：串联电路：I总 = U总 / (R1 + R2 + ... + Rn)；并联电路：I总 = U总 * (G1 + G2 + ... + Gn)。
个人观点：对于电路中的电流、电压和电阻规律，我认为深入理解和掌握这些规律公式，有助于我们更好地应用于实际工程中。
串并联电路的公式总结
串并联电路的公式总结电路是电学中的重要内容，而串并联电路是电学中的基础知识之一。
串联电路和并联电路是两种基本的电路连接方式，它们在电学中应用广泛。
本文将以串并联电路的公式总结为标题，介绍串并联电路的基本概念、特点和公式计算。
一、串联电路的基本概念和特点串联电路是指将电路中的电器元件或部件依次连接起来，形成一条电流通路，使电流只能沿着一条路径流动的电路。
串联电路的特点是电流不变，电压分压，电阻相加。
串联电路的公式如下：串联电路总电阻：Rt=R1+R2+R3+...+Rn串联电路总电流：I=I1=I2=I3= (I)串联电路各电阻的电压：U1=IR1，U2=IR2，U3=IR3，...，Un=IRn二、并联电路的基本概念和特点并联电路是指将电路中的电器元件或部件并联连接，形成多条电流通路，使电流可以沿着不同的路径流动的电路。
并联电路的特点是电压不变，电流分流，电阻并联。
并联电路的公式如下：并联电路总电阻：1/Rt=1/R1+1/R2+1/R3+...+1/Rn并联电路总电流：I=I1+I2+I3+ (I)并联电路各电阻的电流：I1=U/R1，I2=U/R2，I3=U/R3，...，In=U/Rn三、串并联电路的公式计算串并联电路是由串联电路和并联电路组成的复杂电路，串并联电路的公式计算需要根据具体的电路情况进行计算。
常见的串并联电路有两种连接方式：串并联电路和并串联电路。
串并联电路的公式计算：串并联电路总电阻：Rt=R1+R2||(R3+R4)串并联电路总电流：I=U/Rt串并联电路各电阻的电流：I1=U/(R1+R2||(R3+R4))，I2=U/(R2||(R3+R4))，I3=U/(R3+R4)并串联电路的公式计算：并串联电路总电阻：Rt=(R1+R2)||(R3+R4)并串联电路总电流：I=U/Rt并串联电路各电阻的电流：I1=U/(R1+R2)，I2=U/(R1+R2)，I3=U/(R3+R4)四、总结本文以串并联电路的公式总结为标题，介绍了串并联电路的基本概念、特点和公式计算。
串联并联计算公式
串联和并联关系是电学和电子学中经常涉及到的概念。
串联关系，指的是多个电路元件或元器件连接在一起，其中电流流过的是同一条路径。
串联电路中电阻的总值是所有电阻的和，电动势的总值与电流相等。
串联电阻的公式为Rt = R1 + R2 + R3 + ... + Rn
并联关系，指的是多个电路元件或元器件连接在一起，其中电流流过的是多条不同的路径。
并联电路中电阻的总值是所有电阻的倒数之和的倒数，电动势的总值与电流相等。
并联电阻的公式为1/Rt = 1/R1 + 1/R2 + 1/R3 + ... + 1/Rn
其中Rt, R1, R2, R3, ..., Rn 代表电路中的电阻值。
串并联电路公式总结精选
串并联电路公式总结电路特点：一条路，一处断处处段。
开关作用：各处作用一样控制整个电路。
电流：各处电流相等 I ＝ I1 ＝ I2 I1:I2 ＝1:1电压：电源电压等于各用电器两端电压之和：U ＝ U1 ＋ U2电阻：总电阻等于各用电器电阻之和：R总＝ R1 ＋ R2 若有n个阻值相同的电阻串联则：R总＝ n R电阻特点：串联电阻相当于增加了导体的长度，总电阻越串越大，大于任何一个用电器电阻；电功率：电路中总功率等于各用电器电功率之和 P总＝ P1 ＋ P2电功：电路中总功等于各用电器消耗电功之和W总＝W1 ＋ W2电热：电路中总电热等于各用电器产生电热之和Q总＝Q1 ＋ Q2比例关系：串联电阻起分压作用，电阻越大分得的电压越高，R1:R2 ＝ U1:U2 ＝ P1:P2＝ W1:W2＝ Q1:Q2R串＞R1＞R2＞R并并联电路电路特点：多条路，分干路和支路，各支路互不影响开关作用：干路开关控制整个电路，支路开关控制它所在的支路电流：干路电流等于各支路电流之和 I干＝I1 ＋ I2 电压：电源电压与各支路电压相等 U ＝ U1 ＝ U2 U1:U2 ＝1:1电阻：总电阻的倒数等于各分电阻倒数之和 1 / R总＝1 / R1 ＋ 1 / R2若仅有两个电阻并联则：R总＝R1R2 /若有n个阻值相同的电阻并联则：R总＝R / n电阻特点：并联总电阻相当于增加了导体的横截面积，总电阻越并越小，小于任何一个分电阻电功率：电路中总功率等于各用电器电功率之和 P总＝ P1 ＋ P2电功：电路中总功等于各用电器消耗电功之和 W总＝W1 ＋ W2电热：电路中总电热等于各用电器产生电热之和Q总＝Q1 ＋ Q2比例关系：并联电阻起分流作用，电阻越大分得电流越小，R2:R1 ＝ I1:I2 ＝ P1:P2＝ W1:W2＝ Q1:Q2 重要公式欧姆定律：导体中的电流，与导体两端的电压成正比，与导体的电阻成反比。
I ＝ U / R U ＝ I R R ＝ U / I电功率：电功率表示电流做功快慢的物理量；P ＝ W / t ＝ U I ＝ I2 R ＝ U2 /R P实＝ P额U实＞ U额，P实＞ P额用电器超负荷工作，不正常； U实＜ U额，P实＜ P额用电器不能正常工作灯泡的亮暗于灯泡的实际功率有关，实际功率越大，灯泡越亮；2 2 电功：W ＝ U I t ＝ P t ＝IRt ＝ Ut/R ＝ U Q电热：电流通过导体所产生的热，与通过导体电流的二次方成正比，与导体的电阻成正比，与通电时间成正比； W ＝ Q ＝I2 Rt ＝ U I t ＝ P t ＝ U2 t/R ＝ U Q 串并联电路规律小结例1、如图所示、电源电压U=3v，R1=10Ω，U1=1v，求：其他六个量。
串并联电路计算
例题2、电阻R1与R2并联接入电路后，两端所加电 压为24V，如果R1为80Ω，通过R2的电流为0.2A， 求（1）R2 （2）通过R1的电流 （3）电路的总电流
R1 R2
S
U1=24V
R1 =80Ω I1=0.3A
U2=24V
R2 =120Ω
I2=0.2A
U总=24Vபைடு நூலகம்S
I总=0.5A
例题2、电阻R1与R2并联接入电路后，两端所加电 压为24V，如果R1为80Ω，通过R2的电流为0.2A， 求（1）R2 （2）通过R1的电流 （3）电路的总电流
练习1.如图所示，电源电压保持不变，R1=10Ω， R2=5Ω。 （1）当开关S1闭合，S2、S3断开时，电流表的示 数为0.4A，求此时电路的总电阻和电源电压。 （2）当开关S1、S2和S3都闭合时，电流表示数为 l.6A，灯泡正常发光，求此时通过灯L的电流和L 的
电阻。
加油哦, 希望接下来
的学习不怕 “电”
U = U1 = U2
例1、有两个电阻R1和R2分别为10欧和30欧。 串联后通过10欧电阻的电流是0.5安，则电源的 电压是多少？两个电阻上的电压分别是多少？
R1
R2
S
U1=? R1=10Ω I1=0.5A
U总=?
I总=0.5A R总=40Ω
U2=? R2 =30Ω I2=0.5A
S
例1、有两个电阻R1和R2分别为10欧和30欧。 串联后通过10欧电阻的电流是0.5安，则电源的
电压是多少？两个电阻上的电压分别是多少？
解： U = I（R1 + R2） = I（1 R1 + R2）
R1
R2
= 0.5A ×（10Ω+30Ω）= 20V S
