劈裂的地层形成脉状固结体，该固结体与挤密的地层和未受影 响的原地层组成复合地基
围岩劈裂加固：围岩经开挖，将出现破裂区、塑性区、弹性区
的应力重分布，钻注浆孔再次重分布，劈裂注浆将产生新的裂 隙和导致原裂隙扩展，并使浆液充满，与围岩凝固胶结
围岩劈裂注浆过程
浆液充填：浆液充填注浆管、注浆孔和围岩较大裂隙
劈裂扩散2 (渝怀线圆梁山隧道1#溶洞淤泥质 地层采用普通水泥-水玻璃双液浆 注浆施工注浆固结体图片)
劈裂扩散3 (渝怀线圆梁山隧道2#溶洞高压动水粉细砂 层中采用C浆、C-S浆、MC浆、MC-S浆、 TGRM浆、HSC浆共混材料进行注浆施工时注 浆固结体图片)
●在残积层、岩石断层破 碎带进行注浆施工时，一 般当注浆材料粒径能满足 小于裂隙宽度的1/3～1/5时， 均能产生裂隙填充。根据 施工经验，在这种地层中， 一般采用普通水泥浆、普 通水泥-水玻璃双液浆基本 能满足裂隙填充的要求。
盾构工程采取对预留 回填注浆孔进行回填 注浆防止地表下沉
(4)竖井下沉控制
某竖井工程穿越淤泥质地 层时竖井下沉后采取注浆 技术进行下沉控制
(5)桥台控沉
某大桥桥台基础为软土地基，施工后桥台 下沉，采取注浆加固控制桥台下沉
(6)滑坡防治
宜万线堡镇隧道进口洞口上方滑坍采取垂直注浆加固
(7)变形控制
裂隙填充1 (广州地铁二号线越秀公园站北基坑采用普通 水泥-水玻璃双液浆注浆施工注浆加固体图片)
裂隙填充2 (宜万线齐岳山隧道DK362+060富水 溶槽采用普通水泥单液浆、普通水 泥-水玻璃双液浆共混材料注浆施工 注浆加固体图片)
挤压填充 (渝怀线圆梁山隧道2#溶 洞粉细砂层中局部空洞采 用普通水泥单液浆挤压填 充固结体图片)
煤矿立井预注浆堵水技术
煤矿立井预注浆堵水技术高岗荣【摘要】介绍了我国煤矿注浆技术的发展历程,北京研究建井所成立以来在注浆材料、注浆设备和注浆工艺方面的研究成果和应用情况,目前国内先进的工作面快速注浆工艺、黏土-水泥浆注浆技术、冻-注-凿和钻-注平行作业技术、L型钻孔注浆技术、千米深井注浆技术,以及新型的注浆自动搅拌机具、高压泵、高压止浆塞、顶驱钻机等设备;对今后深井凿井技术发展趋势进行了展望.【期刊名称】《建井技术》【年(卷),期】2017(038)004【总页数】6页(P18-23)【关键词】煤矿立井;注浆材料;注浆设备;L型钻孔注浆;钻注平行作业【作者】高岗荣【作者单位】煤炭科学研究总院建井研究分院,北京 100013;煤矿深井建设技术国家工程实验室,北京 100013【正文语种】中文【中图分类】TD265.4Abstract：The paper introduced the development course of the grouting technology applied to China coal mine.Since the establishment of Beijing Research Institute of Mine Construction,the research achievements and applications of the grouting material,grouting equipment and groutingtechnique aspects were introduced,including the domestic advance rapid grouting technique at the working face,the clay-cement grout and grouting technology,the freezing-grouting-shaft sinking and the drilling-grouting parallel operation technology,the L type borehole grouting technology,the grouting technology of the over 1 000 m deep mine shaft as well as the new type automatic mixing machines and tools,the high pressure pump,high pressure grouting packer,the top driving drilling machine and other equipment.The paper had an outlook on the development tendency of the late deep mine shaft sinking technology. Key words：coal mine shaft;grouting material;groutingequipment;grouting of L type borehole;drilling and grouting parallel operation注浆法在矿井建设中，作为防治水和改善工程地质条件的重要方法，已有100多a的应用历史。
2024年《矿井防治水》培训课件完整版
国外现状
国外一些发达国家如美国、澳大利亚等，煤矿安全生产水平较高，矿井水害事 故相对较少。这些国家重视煤矿水文地质勘探和防治水工作，采取了一系列有 效的措施来预防和治理矿井水害。
2024/2/29
6
CHAPTER 02
矿井水文地质基础
2024/2/29
7
地下水类型及特征
孔隙水
赋存于松散沉积物颗粒间 的水，水量丰富，水质较 好，是矿井充水的主要来 源之一。
2024/2/29
矿井水害定义
矿井在建设和生产过程中，地面 水和地下水通过各种通道涌入矿 井，当矿井涌水超过正常排水能 力时，就造成矿井水灾。
矿井水害分类
根据水源不同，可分为地表水、 老窑水、孔隙水、裂隙水和岩溶 水五大类。
4
矿井水害危害程度
01
02
03
人员伤亡
矿井水害往往造成井下工 作人员伤亡，甚至发生淹 井事故。
25
企业内部管理制度完善
建立健全防治水管理机构
制定完善防治水管理制度
企业应设立专门的防治水管理机构，负责 防治水工作的组织、协调和监督。
企业应制定防治水管理制度，明确各级管 理人员和从业人员的职责、权利和义务。
加强防治水技术培训和应急演练
落实防治水工作责任制和考核机 制
企业应定期开展防治水技术培训和应急演 练，提高从业人员的防治水意识和应急处 置能力。
加强排水系统的维护和管理
定期对排水系统进行维护和管理，包括清理水仓、检修排水泵等，确保排水系统的正常运 行。
14
CHAPTER 04
矿井突水预测与预警技术
2024/2/29
15
突水机理及影响因素分析
突水机理

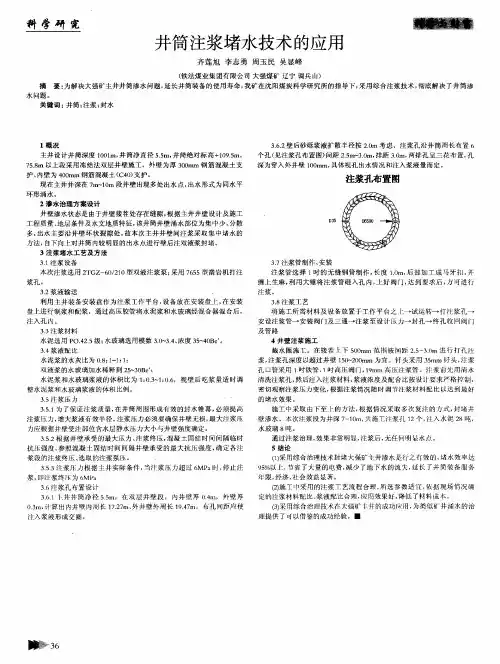

井筒注浆堵水技术的应用
３ ． ７注浆管制作 、 安装 注浆管选 择 １时的无缝钢 管制作 ， 长度 １ ． ０ ｍ， 后部加工成 马牙扣 ， 并 缠上 生麻 ， 后 ， 方可进行 注浆 。
３ ． ８注 浆 工 艺
本次注 浆选用 ２ Ｔ ＧＺ一 ６ ０ ／ ２ １ ０型双液注 浆泵 ； 采用 ７ ６ ５ ５型凿岩机打注 浆孔 。
（ １ ） 采用综合治理技术封堵大 强矿： ｔ － 井渗水是行之有效的 ， 堵 水效率 达 ９ ５ ％以上 ， 节 省了大 量的电费， 减少了地下水的流失， 延长 了 ＇ 井 简装备服 务 年限， 经 济、 社会效益显著 。 （ ２ ） 施工 【 ｆ １ 采用 的注 浆工艺流程合理 ， 所选参 数适宜 ， 依据 现场情况确 定的注浆材 料配 比、 浆液配 比合理 ， 应用效果好 ， 降低 了材料成本 。 （ ３ ） 采用综合治理技术 大强矿 ’ 井 的成功应用， 为类似矿井涌 水的治
水 问题 。
关键词 ： 井筒； 注 浆； 封水
１概 况
３ ． ６ ． ２ 壁 后砂砾浆液扩散半径按 ２ ． ０ ｍ考虑 ，注浆孔沿井筒 周长布置 ６ 个孔 （ 见注浆孔布置 图） 间距 ２ ． ５ ｒ ｒ ｒ ￣ ３ ． ０ ｍ， 排距 ３ ． ０ ｍ， 两排孔呈三花布置 ， 孔 深为穿入外井壁 １ ０ ０ ｍ ｍ， 具体视孔出水情况和注入 浆液量而 定。
环 形 涌水 。
注浆孔布置图
２渗水治理方案设计
井壁渗水状态 是由于井壁接茬处存在缝隙， 根据主井井壁设计及施工 工程质量、 地层 条件及水文地质特征 ， 该井简井壁涌水部位为集 中少 、 分散 多， 出水主要沿井壁环 状裂隙处 ， 故 本次主井井壁 间注浆采 取集 中堵水 的
煤矿井下防治水技术ppt课件
② 预计水压大于0.1MPa的地区，探水钻进前，必须先安好孔口管和控制闸阀， 进行耐压试验，达到设计承受的水压后，方准继续钻进。特别危险的地区， 应有躲避场所，并规定避灾路线。
10
③ 施工水压大于1.5MPa的钻孔时，必须设置防喷和反压装置，并有防止孔 口管和煤岩壁突然鼓出的措施。
④ 钻进时，发现煤岩松软、片帮、来压或钻孔中的水压、水量突然增大， 以及有顶钻等异状时，必须停止钻进，但不得拔出钻杆，现场负责人应立 即向矿调度室报告，并派人监测水情。如果发现情况危急时，必须立即撤 出所有受水威胁地区的人员，然后采取措施，进行处理。
12
（2）矿井探放老空水的安全措施 ① 探放老空水前，首先要分析查明老空水体的② 探放水时，必须撤出探放水点以下受水威胁区域内的所有人员。放水孔必须 打中老空水体，并监视放水全过程，核对放水量，直到老空水放完为止。 ③ 钻孔接近老空，预计可能有瓦斯或其他有害气体涌出时，必须有瓦斯检查工 或矿山救护队员在现场值班，检查空气成分。如果瓦斯或其他有害气体浓度 超过规定时，必须立即停止钻进，切断电源，撤出人员，并报告矿调度室， 及时处理。 ④ 钻孔放水前，必须估计放水量，根据矿井排水能力和水仓容量，控制放水量。
17
8、探放陷落柱水
在探放陷落柱水钻孔的布置及施工中，应注意以下一些问题： ① 水压大于2～3MPa的陷落柱原则上不沿煤层布置探放水钻孔，钻孔而
应布置在煤系地层底板稳定的岩层中。若在煤层中布置钻孔，沿煤层 埋设的孔口安全止水套管，容易被陷落柱中的高压水突破，造成突水 灾害。 ② 探放陷落柱水钻孔的孔口安全装置、施工安全注意事项与探放高压 断层水要求相同。 ③ 探放陷落柱水的钻孔要提高岩心采取率，及时进行岩心鉴定，做好 断层破碎带与陷落柱的分辨工作，编制好水文地质图表。

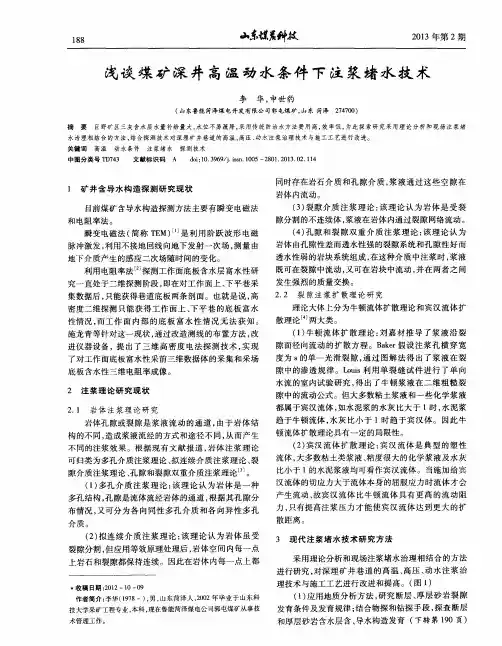

浅谈煤矿深井高温动水条件下注浆堵水技术
