铸造合金及其熔炼复习思考题
铸造熔炼的相关问题及答案解释
铸造熔炼的相关问题及答案解释进铸造行业大圈，请扫二维码或长按二维码进入第一章1、为什么有双重相图的存在？双重相图的存在对铸铁件生产有何实际意义？硅对双重相图的影响又有何实际意义？答：1>从热力学观点看，在一定条件下，按Fe-Fe3C相图转变亦是有可能的，因此就出现了二重性2>通过双重相同，可以明显的看出稳定平衡在发生共晶转变及共析转变时，其温度要比介稳定平衡发生时的温度高，而发生共晶、共析转变时所需含C量，以及转变后的r中的含碳量，稳定平衡要比介稳定平衡低。
依此规律，就可以通过控制温度成分来控制凝固后的铸铁组织。
3>硅元素的作用：a：共晶点和共析点含碳量随硅量的增加而减少b：硅的加入使相图上出现了共晶和共析转变的三重共存区c：共晶和共析温度范围改变了，含硅量越高，稳定系的共晶温度高出介稳定系的共晶温度越多d：硅量的增加，缩小了相图上的奥氏体区2、分析讨论片状石墨、球状石墨、蠕虫状石墨的长大的过程及形成条件。
答：片状石墨：按晶体生长理论，石墨的正常生长方式沿基面择优生长，形成片状组织。
实际石墨晶体中存在多种缺陷，螺旋位错缺陷能促进片状石墨的形成。
螺旋位错为石墨的生长提供a、c两个互相垂直的两种生长方向，当a方向的生长速度大于c方向的生长速度时，便行程片状石墨。
球状石墨：石墨晶体中的旋转晶界缺陷可促进球状石墨的形成，此外，在螺旋位错中，当c向的生长速度大于a向的生长速度时就会形成球状石墨。
球状石墨的形成一般先有钙、镁的硫化物及氧化物组成的晶核开始，经球化处理后，还有利于向球状石墨生长。
球状石墨的生长有两个必要条件：较大的过冷度和较大的铁液与石墨间的界面张力。
蠕虫状石墨：有两种形成过程：1>小球墨→畸变球墨→蠕虫状石墨2>小片状石墨→蠕化元素局部富集→蠕虫状石墨3、试讨论磷共晶的分类、析出过程以及如何控制磷共晶体的形态（粗细）及数量。
答：按照组成不同可将磷共晶分为二元磷共晶及三元磷共晶。
铸造合金及熔炼思考题.概要
第一篇铸造有色合金及其熔炼思考题及参考答案1.基本概念：屈服强度、抗拉强度、固溶强化、时效强化屈服强度就是指金属对起始塑性变形的抗力；抗拉强度是代表最大均匀塑性变形抗力的指标；固溶强化是指形成固溶体使合金强化的方法；时效强化是指通过热处理利用合金的相变产生第二相微粒，造成的强化。
2.金属材料的强化机制主要有哪些，对强度和塑性有什么影响？晶界强化、固溶强化、分散强化、形变强化、复合强化。
形变强化与粒子强化在强度提高时，塑性会显著降低；固溶强化在强度提高时塑性还能保持较好的水平；晶界强化时，细化晶粒提高强度也改善塑性。
3.铸造合金的使用性能有哪些？机械性能、物理性能和化学性能4.铸造合金的工艺性能有哪些？铸造性能、熔炼性能、焊接性能、热处理性能、机加工性能5.基本概念：变质处理、机械性能的壁厚效应所谓变质处理是在熔融合金中加入少量的一种或几种元素（或加化合物起作用而得），改变合金的结晶组织，从而改善合金机械性能。
这种随铸件壁厚增加而使机械性能下降的现象，称为机械性能的壁厚效应。
6.铝硅合金进行变质处理的原因及方法？原因：铝硅合金中的硅相在自发非控制生长条件下会长成粗大的片状，这种形态的脆性相严重割裂基体，大大降低合金的强度和塑性，为了改变这种状况，必须进行变质处理。
方法：生产上常在合金液中加入氟化纳与氯盐的混合物来进行变质处理，加入微量的纯钠也有同样效果。
7.镁、铜、铁和锰对铝硅合金组织和性能的影响？1）镁：少量的镁，即能大大提高抗拉和屈服强度，随着镁量增加，强化效果不断增大，强度急剧上升，而塑性下降；2）铜：使铝硅合金强度显著增加，但伸长率下降，提高合金的热强性；3）铁：恶化了合金的机械性能，特别是塑性，同时降低了合金的抗蚀性；4）锰：在Al-Si合金中加入锰，可大大降低Fe的危害。
8.Al-Si类活塞合金多为共晶及过共晶合金的原因？活塞材料要求具有高的热强性和耐磨性，低的线膨胀系数和密度。
共晶及过共晶合金铝硅合金中含有大量共晶和初生硅硅，可以保证合金有良好的铸造性能和低的线胀系数，并提高强度、耐磨性、抗蚀性。
见习铸造师之铸件形成理论思考题
铸件形成理论1.何谓热力学能障和动力学能障？如何克服？热力学能障是由被迫处于高自由能过渡状态下的界面原子所产生，它能直接影响到系统自由能的大小，界面自由能即属于这种情况，动力学能障是由金属原子穿越界面过程所引起的，它与驱动力的大小无关，而取决于界面内的结构和性质，激活自由能即属于这种情况。
液态金属在成分、温度、能量上是不均匀的，即存在成分、相结构、和能量三个起伏，也正是这三个起伏才能克服凝固过程中的热力学能障和动力学能障，使凝固过程不断的进行下去。
2、从原子尺度看，决定液固界面微观结构的条件是什么？各种界面结构与其生长机理和生长速度之间有何联系？3、纯金属的宏观长大方式有几种？什么因素决定纯金属的宏观长大方式？4、纯金属凝固时固液界面的结构分哪两类？为何又称为小平面界面与非小平面界面？5、傅里叶第二导热定律和菲克第二扩散定律的数理方程，并指出方程中个物理量的含义6、设状态图中液相线和固相线均为直线，证明溶质再分配系数为常数7、用一共晶型合金浇注水平细长圆棒试样，画出再平衡凝固时沿试棒长度方向溶质的在分配曲线图，表明各特征值，并建立溶质再分配过程的溶质分配规律8、Al-Cu相图的主要参数是C E=33%，CSM=5.65%Cu，TM=660℃，TE=548℃，用Al-1%Cu合金浇注一水平细长圆棒试样，使其从左到右单向凝固，并保持固液界面为平界面，当固相无Cu 扩散，液相中Cu充分混合时，求:（1）凝固10%时，固液界面的和。
（2）共晶体所占的比列（3）画出沿棒长度方向Cu的分布曲线图，标明各特征值8、将上题改为当固相无Cu的扩散，液相中Cu有扩散而达到稳定态凝固时，求:（1）固液界面的和（2）固液界面的温度（3）固液界面保持平界面的条件（cm2/s）（4）画出沿试棒长度方向Cu的分布曲线图，并标明各特征值9、什么是溶质再分配？溶质再分配对液态金属成型有何重要意义？10、何为成分过冷？形成成分过冷的临界条件是什么？11、为什么过冷度是液态金属凝固的驱动力？为什么动力学过冷度是金属晶体生长的驱动力？何为热过冷和成分过冷？如何来理解成分过冷的本质？12、影响成分过冷范围的因素有哪些？它对材质或成型产品（铸件）的质量有何影响？13、成分过冷的大小受哪些因素的影响？它又是如何影响着晶体的生长方式和结晶状态的？所有的生长方式都仅仅由成分过冷因素决定么？14、根据成分过冷大小，单项合金凝固时界面的基本生长方式分那四种？何为内生生长，何为外生生长？15、试说明共晶合金的分类16、什么是共生共晶和离异共晶17、在普通工业条件下，为什么非共晶成分的合金往往能获得100%的共晶组织？用相图说明之。
铸造合金及其熔炼复习题
铸造合金及其熔炼复习思考题铸铁及其熔炼什么是 Fe-C 双重相图，哪一个相图是热力学稳定的，如何用双重相图来解释同一化学成分的铁水在不同的冷却速度下会得到灰口或白口，硅、铬对双重相图共晶临界点各有何影响？1.概念：在铁碳合金中，碳有两种存在形式，一种是渗碳体，其中碳的质量分数是6.69%；另一种是游离状态的石墨，碳的质量分数是100%，由于从热力学的稳定性上看石墨更加稳定，而从动力学上看生成渗碳体更加容易。
因此铁碳合金的两个二元系都有可能发生，将其叠加就是二元双重相图；2.稳定：石墨的自由能低于渗碳体，因此石墨是更稳定的相，而渗碳体是介稳定相，而铁-石墨相图是稳定性倾向的，最终形成的是稳定的石墨而不是介稳定的渗碳体，故满足热力学观点；3.影响：冷却速度较大时倾向于介稳定系转变，且时间短原子扩散不充分，所以碳以渗碳体形式析出，形成白口组织；冷却速度较小时倾向于稳定系转变，原子扩散时间充足，有利于石墨化，故碳以石墨形式析出，形成灰铁组织；4.硅的加入：1)共晶点左移，出现了共晶和共析转变的三相共存区2)共晶温度范围扩大；3)减少了共晶点的含碳量。
5.铬的加入：1)共晶点左移；2)共晶温度范围缩小；什么是碳当量、共晶度，有何意义?1.碳当量：根据各元素对共晶点实际碳量的影响，将这些元素的量折算成碳量的增减，就是碳当量CE，将碳当量与共晶点碳量进行对比就可以看出某一成分铸铁偏离共晶点的程度。
2.共晶度：铸铁的实际含碳量与共晶点的实际含碳量的比值，就是共晶程度Sc，Sc值也能看出偏离共晶点的程度，且结合CE可以间接推断铸铁铸造性能的好坏以及石墨化能力的大小。
片状石墨、球状石墨、蠕虫状石墨的形成条件是什么，它们与奥氏体的共晶过程有何异同点？1.片状石墨（A型），生核能力较强，要求冷却速率较低、过冷度小，且铁液要有足够的碳当量以及适宜的孕育量，没有激冷；2.球状石墨，要求有较大的过冷度和较大的铁液和石墨间的表面张力；3.蠕虫状石墨：要求冷却速率低，过冷度小，否则蠕墨比例下降，且要添加低于处理球墨铸铁所要求的球化元素数量，使之达不到完全的球化程度。
铸造合金及熔炼期末复习题
铸造合金及其熔炼1.硅的加入对Fe-G-Si 准二元相图有哪些影响?P51)共晶点和共析点含碳量随硅量的增加而减少。
2)硅的加入使相图上出现了共晶和共析转变的三相共存区（共晶区：液相、奥氏体加石墨；共析区：奥氏体、铁素体加石墨）。
3)共晶和共析温度范围改变了，硅对稳定系和介稳定系的共晶温度的影响是不同的。
含硅量越高，奥氏体加石墨的共晶温度高出奥氏体加渗碳体的共晶温度越多，共析转变的温度提高更多。
4)硅量的增加，缩小了相图上的奥氏体区。
2.什么叫碳当量?如何计算?P7根据各元素对共晶点实际碳量的影响，将这些元素的量折算成碳量的增减，以CE 表示。
为简化计算，一般只考虑Si、P 的影响，CE=C+1/3(Si+P)。
可判断铸铁偏离共晶点的程度。
将CE 值和C’点碳量（4.26%）相比，CE 大于4.26%为过共晶成分，等于为共晶成分，小于为亚共晶成分。
3.什么叫共晶度?如何计算?P7铸铁实际含碳量和共晶点的实际含碳量的比值，称为共晶度，以S C 表示。
C 铁：铸铁实际含碳量（%）；C C ：稳定态共晶点的含碳量（%）；Si、P 含量（%）。
S C 大于1为过共晶，等于1为共晶，小于1为亚共晶。
4.分析讨论片状石墨、球状石墨的长大过程及形成条件。
P16从结晶学的晶体生长理论看，石墨的正常生长方式是沿基面的择优生长，最后形成片状组织。
石墨内旋转晶界的存在，提供了晶体生长所需的台阶，这种台阶可促进在石墨晶体的面上即a 向上的生长。
硫、氧等活性元素吸附在石墨的棱面上，使原为光滑的界面变为粗糙的界面，而粗糙界面生长时只要较小的过冷度，生长速度快，因而使石墨棱面的生长速度迅速，最后长成片状。
如果以v a 及v c 分别表示a 向及c 向的石墨生长速度，则取决于v a /v c 的比值。
如v a >v c ，一般认为形成片状石墨，相反如v a =v c 或v a <v c 就会形成球状石墨。
球状石墨形成过程：经过球化处理，使铁液中的硫和氧含量显著下降，此时球化元素在铁液中有一定的残留量，这种铸铁在共晶凝固过程中将形成球状石墨。
2013-2014-(1)铸造合金及其熔炼试题与答案

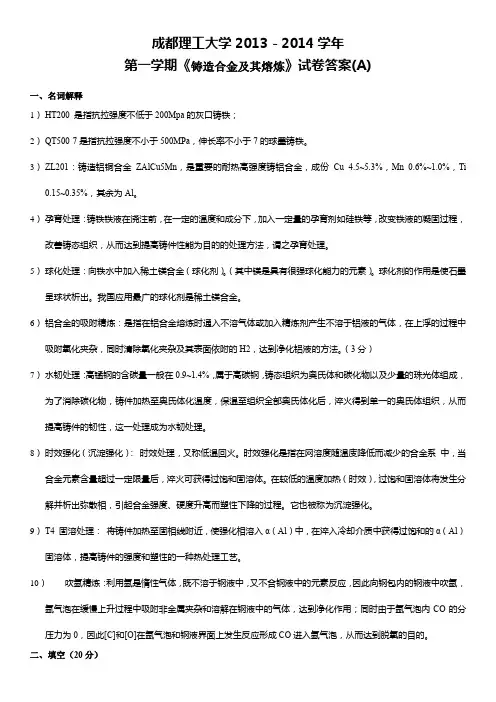

成都理工大学2013－2014学年第一学期《铸造合金及其熔炼》试卷答案(A)一、名词解释1）HT200 是指抗拉强度不低于200Mpa的灰口铸铁；2）QT500-7是指抗拉强度不小于500MPa，伸长率不小于7的球墨铸铁。
3）ZL201：铸造铝铜合金ZAlCu5Mn，是重要的耐热高强度铸铝合金，成份Cu 4.5~5.3%，Mn 0.6%~1.0%，Ti0.15~0.35%，其余为Al。
4）孕育处理：铸铁铁液在浇注前，在一定的温度和成分下，加入一定量的孕育剂如硅铁等，改变铁液的凝固过程，改善铸态组织，从而达到提高铸件性能为目的的处理方法，谓之孕育处理。
5）球化处理：向铁水中加入稀土镁合金（球化剂）。
（其中镁是具有很强球化能力的元素）。
球化剂的作用是使石墨呈球状析出。
我国应用最广的球化剂是稀土镁合金。
6）铝合金的吸附精炼：是指在铝合金熔炼时通入不溶气体或加入精炼剂产生不溶于铝液的气体，在上浮的过程中吸附氧化夹杂，同时清除氧化夹杂及其表面依附的H2，达到净化铝液的方法。
（3分）7）水韧处理：高锰钢的含碳量一般在0.9~1.4%，属于高碳钢，铸态组织为奥氏体和碳化物以及少量的珠光体组成，为了消除碳化物，铸件加热至奥氏体化温度，保温至组织全部奥氏体化后，淬火得到单一的奥氏体组织，从而提高铸件的韧性，这一处理成为水韧处理。
8）时效强化（沉淀强化）：时效处理，又称低温回火。
时效强化是指在网溶度随温庋降低而减少的合金系中，当合金元素含量超过一定限量后，淬火可获得过饱和固溶体。
在较低的温度加热（时效），过饱和固溶体将发生分解并析出弥散相，引起合金强度、硬度升高而塑性下降的过程。
它也被称为沉淀强化。
9）T4 固溶处理：将铸件加热至固相线附近，使强化相溶入α（Al）中，在淬入冷却介质中获得过饱和的α（Al）固溶体，提高铸件的强度和塑性的一种热处理工艺。
10）吹氩精炼：利用氩是惰性气体，既不溶于钢液中，又不合钢液中的元素反应，因此向钢包内的钢液中吹氩，氩气泡在缓慢上升过程中吸附非金属夹杂和溶解在钢液中的气体，达到净化作用；同时由于氩气泡内CO的分压力为0，因此[C]和[O]在氩气泡和钢液界面上发生反应形成CO进入氩气泡，从而达到脱氧的目的。
铸造工程概论思考题
2．铸造合金成形基本原理1.试述液态金属的充型能力和流动性之间在概念上有什么区别？充型能力是指液态金属充满铸型型腔，获得形状完整、轮廓清晰铸件的能力。
流动性是指液态铸造合金自身的流动能力。
首先，充型能力取决于铸造合金的流动性，同时又受外界条件的影响，如铸型性质、浇注条件、铸件的结构等，是各种因素的综合反映。
2. 铸件的凝固方式有几种？凝固方式对铸件的质量有何影响？如何对铸件的凝固方式进行控制？（1）三种：逐层凝固、体积凝固（粥状凝固）和中间凝固。
（2）a.逐层凝固产生缩松的倾向小，这类合金的补缩性好，集中缩孔比较容易消除，有益于消除热裂，可以得到比较致密的铸件。
b.体积凝固会在铸件中形成许多分散的小缩孔，即缩松，这样的合金铸件产生热裂的倾向性很大。
c.中间凝固方式的合金铸件的缩松倾向和热裂倾向介于逐层凝固和体积凝固方式之间。
（3）a.凝固区域（固+液区域）越大，越趋向于体积凝固b.铸件断面温度梯度越大，则趋向于层状凝固含碳量升高时，钢由层状转变为体积，铸铁由体积变为层状3. 何谓合金的收缩？其影响因素有哪些？铸造合金在液态、凝固态和固态的冷却过程中，由于温度降低而引起的体积减小现象，称为收缩。
影响因素：合金本身的特点、铸造工艺特点、铸件结构形状、液态合金溶解的气体量。
4. 铸造内应力、变形和裂纹是如何形成的？如何消除铸件的应力？如何防止铸件裂纹的产生？（1）内应力：铸件凝固后在冷却过程中，由于温度下降将继续收缩。
有些合金还会发生固态相变而引起收缩或膨胀，这导致铸件的体积和长度发生变化。
若这种变化受到阻碍，就会在铸件内产生应力，称为铸造应力。
1）热应力：铸件在冷却过程中，由于铸件各部分冷却速度不同，导致在同一时刻各部分收缩量不同，铸件内彼此相互制约便产生热应力。
2）相变应力具有固态相变的合金铸件，由于在冷却过程中散热和冷却条件不同，铸件各部分达到固态相变温度的时间也不同，因而各部分相变的程度不一样，相变产物往往具有不同的比容，由此而引起的应力称为相变应力。
铸造合金及其熔炼复习总结
铸铁1 为什么有双重相图的存在？双重相图的存在对铸铁件生产有何实际意义？硅对双重相图的影响又有何实际意义？答：1>从热力学观点看，在一定条件下，按Fe-Fe3C相图转变亦是有可能的，因此就出现了二重性2>通过双重相同，可以明显的看出稳定平衡在发生共晶转变及共析转变时，其温度要比介稳定平衡发生时的温度高，而发生共晶、共析转变时所需含C量，以及转变后的r中的含碳量，稳定平衡要比介稳定平衡低。
依此规律，就可以通过控制温度成分来控制凝固后的铸铁组织。
3>硅元素的作用：a：共晶点和共析点含碳量随硅量的增加而减少b：硅的加入使相图上出现了共晶和共析转变的三重共存区c：共晶和共析温度范围改变了，含硅量越高，稳定系的共晶温度高出介稳定系的共晶温度越多d：硅量的增加，缩小了相图上的奥氏体区2.铸铁中Si的含量范围以及其对Fe-G相图的影响A共晶点和共析点的含碳量随硅量的增加而减小E*点的含碳量也随硅的增高而减少B硅的加入使相图上出现了共晶和共析转变的三相共存区共晶区：l.r.G共析区r.F.G说明铁-碳-硅三元合金的共析和共晶转变，是在一个温度范围内进行，并且共析转变温度范围随硅量增大而扩大C随含硅量的增加，稳定系与介稳定系的共晶温度差别扩大即含硅量越高。
r+G的共晶温度高出r+Fe3C的共晶温度越多，Si越高，共析转变温度提高更多，有利于铁素体基体的获得D硅的增加，缩小了相图的奥氏体区，硅的含量超过10%，r区趋于消失3.铸铁中，石墨的六种形态及其形成机理六种石墨分布分类1、片状：形成条件：石墨成核能力强，冷却速度慢，过冷度小2、菊花状：实际上中心是D形外围是A形，开始时过冷大，成核条件差、先出D型，后期放出凝固潜热，过冷减小而析出A型3、块片状：过共晶时在冷速较小时形成4、枝晶点状：冷速打过冷大导致G强烈分枝5、枝晶片状冷速小初生γ枝晶 6、星状：过共晶冷速较大。
4.铸铁结晶过程（1）灰口铸铁是铁液以奥氏体-石墨共晶方式结晶而生成的组织，当铸铁的成分为亚共晶时，在发生共晶转变之前先结晶出初生奥氏体，而当成分为过共晶时，则在发生共晶转变之前先结晶出初生石墨。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
铸造合金及其熔炼复习思考题
铸铁及其熔炼
1.什么是Fe-C双重相图，那一个相图是热力学稳定的，如何用双重相图来解释
同一化学成分的铁水在不同的冷却速度下会得到灰口或白口，硅、铬对双重相图共晶临界点各有何影响？
2.什么是碳当量、共晶度，有何意义。
3.分析片状石墨、球状石墨、蠕虫状石墨与奥氏体的共晶结过程和形成条件。
4.铸铁固态相变有那些，对铸铁最终组织有何影响？
5.冷却速度、化学成分（C、Si、Mn、 Cr、Cu等）对铸铁的一次结晶和二次结
晶有何影响？
6.灰铸铁中石墨的分布形态有那几种，对铸铁的性能有何影响，从化学成分、
冷却速度及形核等方面说明其形成条件。
7.灰铸铁的基体和非金属夹杂物有那些类型，对铸铁的性能有何影响？
8.灰口铸铁的性能有何特点？与其组织有何关系？汽车上那些铸件采用灰口铁
生产？
9.影响灰铸组织、性能的因素有那些，根据组织与性能的关系分析提高灰铸铁
性能的途径和措施。
10.灰铸铁孕育处理的目的是什么，有那些作用，孕育铸铁化学成分的选择原则
是什么，提高孕育效果有那些途径和措施？
11.说明球墨铸铁生产的工艺过程，其化学成分选择的原则是什么，与灰口铸铁
有何不同？
12.球墨铸铁的球化剂和球化处理方法有那些？
13.球铁凝固组织中为何易于出现自由渗碳体，如何消除自由渗碳体？
14.根据铸铁组织形成原理分析在铸态下获得高韧性、高强度球墨铸铁的途径与
措施。
15.球墨铸铁比灰口铸铁易出现缩孔、缩松缺陷，分析其原因和防止措施。
16.铸铁的热处理有何特点，生产上球墨铸铁采用那些热处理工艺？
17.蠕墨铸铁有何性能特点？
18.蠕墨铸铁的化学成分选择与灰铁和球铁有何不同，蠕化剂和蠕化处理工艺有
那些？
19.简述可锻铸铁生产工艺过程，化学成分选择原则，为何对于薄壁小件采用可
锻铸铁生产有优越性？
20.减摩铸铁与抗磨铸铁的组织要求有何不同，常用减摩铸铁和抗磨铸铁有那
些？
21.提高铸铁的耐热性能的途径和措施有那些？常用耐热铸铁有那些？
22.提高铸铁的耐蚀性能的途径和措施有那些，硅、铭、铬三元素在耐热铸铁及
耐蚀铸铁中的作用是什么？
23.简述冲天炉的结构与熔炼的一般过程。
24.简述冲天炉内炉气和温度的分布，影响铁液温度的主要因素。
25.冲天炉内铁液成分变化的一般规律？
26.简述感应电炉熔炼原理，感应炉内铁水成分的变化及铁液质量。
铸钢及其熔炼
27.与铸铁比较，铸钢的性能和生产工艺有何特点？
28.影响铸造碳钢力学性能的因素主要有那些？
29.铸造碳钢的热处理目的是什么，主要热处理工艺有那些？
30.铸造低合金钢与碳钢比较有何特点？锰、铬、镍三个合金元素的主要作用是
什么？
31.如何避免单元锰、铬钢的回火脆性?
32.什么是低合金高强度钢（HSLA），同时获是高强度和高韧性珠途径是什么？
33.微合金化钢的主要合金元素有那些，其作用有何特点？
34.奥氏体-贝氏体抗磨钢的化学成分和热处理有何特点？
35.铸造低合金钢的主要热处理工艺有那些？
36.铸造高锰钢的水韧处理的目的是什么？
37.高锰钢的性能有何特点，在什么情况下适合使用这类钢?
38.铸造不锈钢有那些类型，其性能各有何特点？
39.铬镍不锈钢（18-8）中铬和镍的主要作用是什么，加入钛、铌的作用又是什
么？
40.为什么大多数不锈钢的含C量要控制在比较低的范围内?
41.铸造铬镍不锈钢采用何种热处理工艺？
42.铸造耐热钢主要有那几种，作为耐蚀的铬镍钢和耐热的铬镍钢在化学成分和
性能方面有何不同？
43.简述碱性电弧炉氧化炼钢的一般过程，氧化期和还原期的任务。
44.什么是沉淀脱氧、什么是扩散脱氧？
45.根据脱磷、脱硫反应说明脱磷、脱硫的有利条件。
46.酸性电弧炉炼钢对炉料有何要求？适合熔炼那些钢种？
47.感应电炉炼钢与电弧炉比较有何特点？对于合金钢的熔炼那种熔炼炉更适
合？
48.什么是钢的炉外精炼？AOD、VOD主要有何精炼作用？
铸造非铁合金及其熔炼
49.铸造铝合金分为那四类？主加元素的成分范围，二元合金的强度、塑性、耐
蚀性、高温强度及铸造性能各有何特点？
50.铝硅合金变质处理的目的是什么，那些元素有变质作用，如何进行变质处理？
51.铸造铝硅合金中加入镁、铜有何强化作用？
52.铸造铝合金淬火-时效热处理和钢的淬火-回火处理的主要区别是什么?
53.铝合金的成分设计要满足哪些条件才能有时效强化?
54.内燃内活塞通常选用那类铝合金铸造，这类合金有何性能特点？
55.Al-Cu-Mn合金为什么有好的耐热性，其组织有何特点？
56.某厂生产的Al-Si（8%）合金芯盒经T2处理后发现硬度低、磨损快，试问可
采取那些措施来提高使用寿命？
57.什么叫铝合金的精炼，铝合金熔炼时为什么必需精炼？
58.什么是浮游法精炼，什么是熔剂法精炼，两者各有何优缺点？常用精精炼剂
及其作用原理。
59.氯化钠、氯化钾、氟化钠、冰晶石组成的熔剂中各组元的作用是什么？
60.铝合金中α-Al细化剂有那一些，其细化原理是什么？
61.生产上过共晶铝硅合金初晶硅细化主要采用何种细化剂，其作用机理是什
么？
62.锡青铜的铸造工艺性有何特点?为何易于产生反偏析？
63.锡青铜有何性能特点，为什么加入Pb、P可以进一步提高耐磨性能？
64.何谓铝青铜缓冷脆性，如何克服铝青铜的缓冷脆性？
65.比较锡青铜、铝青铜、铅青铜的铸造工艺性、耐磨性及力学性能？
66.与青铜比较，铸造黄铜有何性能特点？
67.何谓锌当量，锌当量有何实际意义？
68.铜液的除气有那些方法，氧化法除气的原理什么？铝合金为什么不能采用这
种方法？
69.铜合金的脱氧有那几种方法？
70.镁合金的性能特点是什么? 为什么被称为“绿色工程材料” ?
71.铸造镁合金中的主要合金元素有哪些？它们的作用是什么？
72.那类铸造镁合金耐热性好，其合金元素提高耐热性的机理是什么？
73.防止镁合金熔炼过程中的氧化与燃烧有那些工艺方法，各有何特点？
74.镁合金精炼的主要目的是什么，生产上主要用何种工艺精炼？
75.铸造锌合金有何性能特点，工业上主要有何应用？
76.铸造锌合金为何易于发生底部缩孔、缩松？。
