broadlink WiFi插座完全拆解

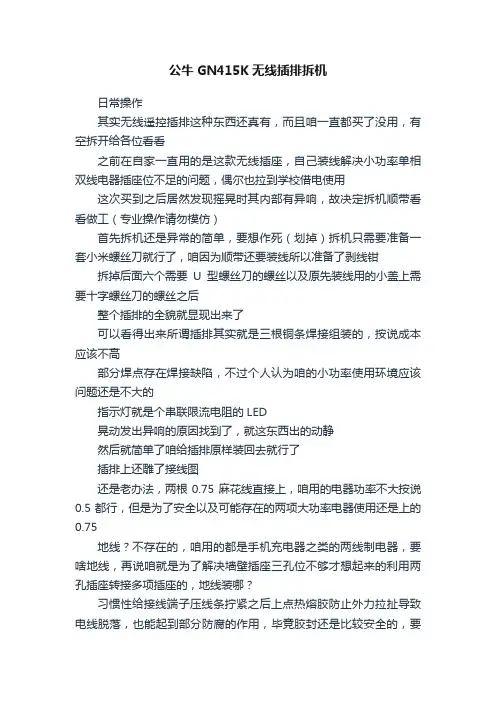

公牛GN415K无线插排拆机
公牛GN415K无线插排拆机日常操作其实无线遥控插排这种东西还真有，而且咱一直都买了没用，有空拆开给各位看看之前在自家一直用的是这款无线插座，自己装线解决小功率单相双线电器插座位不足的问题，偶尔也拉到学校借电使用这次买到之后居然发现摇晃时其内部有异响，故决定拆机顺带看看做工（专业操作请勿模仿）首先拆机还是异常的简单，要想作死（划掉）拆机只需要准备一套小米螺丝刀就行了，咱因为顺带还要装线所以准备了剥线钳拆掉后面六个需要U型螺丝刀的螺丝以及原先装线用的小盖上需要十字螺丝刀的螺丝之后整个插排的全貌就显现出来了可以看得出来所谓插排其实就是三根铜条焊接组装的，按说成本应该不高部分焊点存在焊接缺陷，不过个人认为咱的小功率使用环境应该问题还是不大的指示灯就是个串联限流电阻的LED晃动发出异响的原因找到了，就这东西出的动静然后就简单了咱给插排原样装回去就行了插排上还雕了接线图还是老办法，两根0.75麻花线直接上，咱用的电器功率不大按说0.5都行，但是为了安全以及可能存在的两项大功率电器使用还是上的0.75地线？不存在的，咱用的都是手机充电器之类的两线制电器，要啥地线，再说咱就是为了解决墙壁插座三孔位不够才想起来的利用两孔插座转接多项插座的，地线装哪？习惯性给接线端子压线条拧紧之后上点热熔胶防止外力拉扯导致电线脱落，也能起到部分防腐的作用，毕竟胶封还是比较安全的，要是在学校沙雕同学很可能在插排边上放敞口饮料和死神肩并肩，标准插排虽然能做到插座防泼溅，但是无线插排的接线端绝对是弱点等热熔胶冷却之后就可以上电使用了我一看不对，咱规划需要用的插座已经占满了，用的还是老式的直款插头，这种插头和弯头插头都差不多但是占天不占地，确实对于插座来说投影面积小了但是显然的在空间上更长，并不适合这种沙发顶墙的这种插座果断拿掉直接换上使用的电器基本都是两线制的，唯一一个三线电器是笔记本电源，地线不存在的，用这种插头也是吓唬人的，正常笔记本电源都是双绝缘，没有接地一样工作。

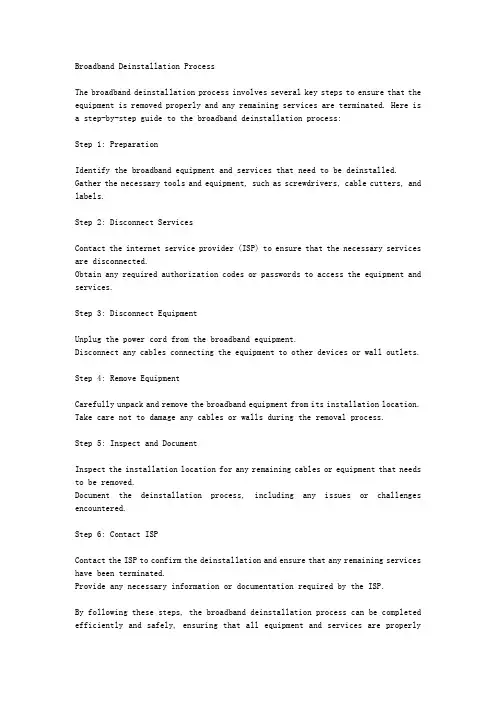

宽带拆机理流程
Broadband Deinstallation ProcessThe broadband deinstallation process involves several key steps to ensure that the equipment is removed properly and any remaining services are terminated. Here is a step-by-step guide to the broadband deinstallation process:Step 1: PreparationIdentify the broadband equipment and services that need to be deinstalled. Gather the necessary tools and equipment, such as screwdrivers, cable cutters, and labels.Step 2: Disconnect ServicesContact the internet service provider (ISP) to ensure that the necessary services are disconnected.Obtain any required authorization codes or passwords to access the equipment and services.Step 3: Disconnect EquipmentUnplug the power cord from the broadband equipment.Disconnect any cables connecting the equipment to other devices or wall outlets.Step 4: Remove EquipmentCarefully unpack and remove the broadband equipment from its installation location. Take care not to damage any cables or walls during the removal process.Step 5: Inspect and DocumentInspect the installation location for any remaining cables or equipment that needs to be removed.Document the deinstallation process, including any issues or challenges encountered.Step 6: Contact ISPContact the ISP to confirm the deinstallation and ensure that any remaining services have been terminated.Provide any necessary information or documentation required by the ISP.By following these steps, the broadband deinstallation process can be completed efficiently and safely, ensuring that all equipment and services are properlyremoved.宽带拆机流程涉及多个关键步骤，以确保设备正确拆除，并且所有剩余服务都已终止。

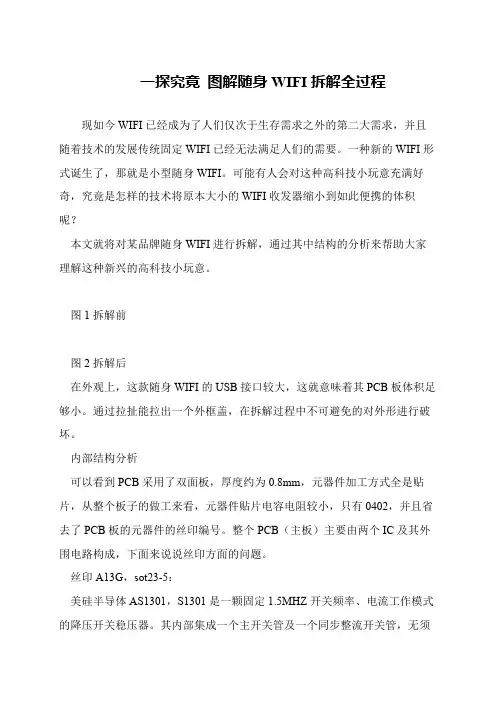

一探究竟 图解随身WIFI拆解全过程
一探究竟图解随身WIFI拆解全过程
现如今WIFI已经成为了人们仅次于生存需求之外的第二大需求，并且随着技术的发展传统固定WIFI已经无法满足人们的需要。
一种新的WIFI形式诞生了，那就是小型随身WIFI。
可能有人会对这种高科技小玩意充满好奇，究竟是怎样的技术将原本大小的WIFI收发器缩小到如此便携的体积呢？
本文就将对某品牌随身WIFI进行拆解，通过其中结构的分析来帮助大家理解这种新兴的高科技小玩意。
图1拆解前
图2拆解后
在外观上，这款随身WIFI的USB接口较大，这就意味着其PCB板体积足够小。
通过拉扯能拉出一个外框盖，在拆解过程中不可避免的对外形进行破坏。
内部结构分析
可以看到PCB采用了双面板，厚度约为0.8mm，元器件加工方式全是贴片，从整个板子的做工来看，元器件贴片电容电阻较小，只有0402，并且省去了PCB板的元器件的丝印编号。
整个PCB（主板）主要由两个IC及其外围电路构成，下面来说说丝印方面的问题。
丝印A13G，sot23-5：
美硅半导体AS1301，S1301是一颗固定1.5MHZ开关频率、电流工作模式的降压开关稳压器。
其内部集成一个主开关管及一个同步整流开关管，无须。

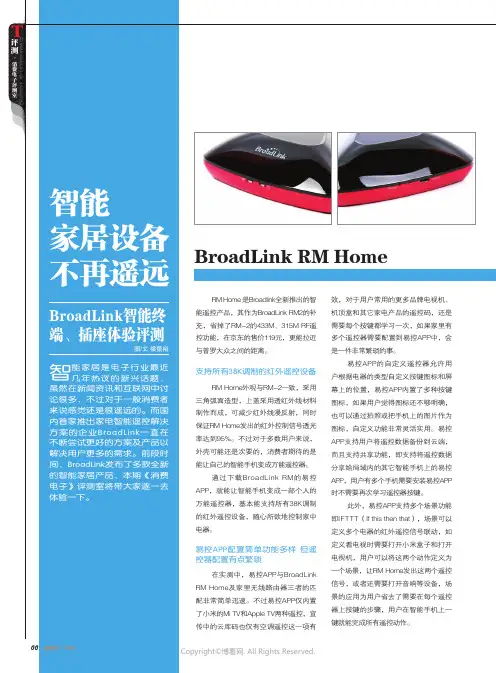

智能家居设备不再遥远_Broadlink_智能终端、插座体验评测
RM Home 是Broadlink全新推出的智效，对于用户常用的更多品牌电视机、BroadLink RM Home评测。
消费电子评测室BroadLink RM Home还内置了温度感应器，让用户可实时了解家中的实际温度并对空调进行遥控。
在易控APP的云空调遥控菜单中，可以看到RM Home将室内温度传送到远程控制界面上，用户可根据实际情况设定家里空调的模式、风量等。
评测小结：119元售价确实值得购买实际应用中，BroadLink RM Home还是有一些需要改进的地方，例如，测试过程中，小编通过RM Home遥控打开客厅的空调，结果邻近的同品牌空调也同时打开。
BroadLink e-Remote系列智能遥控产品由于只有红外遥控功能，RM Home只能与电器设备进行单向通信，无法获得设备的真正运行状态。
对于电器的红外遥控器上只有开、关共用一键的设备，如电视、空调等电器，如果RM Home发出的红外遥控信号刚好出现设备接收不到的情况，会导致后面的遥控指令无法正常执行。
不过，只需通过易控APP在手机操控所有电器是非常轻松舒畅的体验，119元售价的RM Home还是值得去购买的。
67 Copyright©博看网. All Rights Reserved.SP2智能插座介绍完BroadLink RM Home智能遥控，继续介绍BroadLink 另一件好玩的智能产品 BroadLink SP2智能插座。
这是一款采用新国标的智能插座，支持110 - 240V电压，最大支持10A电流，在京东城的售价为179元。
外观设计、做工优秀BroadLink SP2体积较为厚实，三围为123 x 70 x 39mm，机身有两个指示灯，正前面的蓝灯指示联网状态，上面的多功能按键上有黄色灯指示开关的工作状态。
通过这两个灯用户可以很快判断SP2处于何种工作状态。
产品做工给人感觉非常细致，外壳塑料件接合紧密度较高。
而在易控APP中添加SP2智能插座与RM Home同样简单，只需要按住SP2多功能开关键6秒，就能让SP2进入蓝灯快闪的配对状态，在易控APP主控菜单中选择“添加设备”，输入家里WiFi密码，不用1分钟，APP就会找到SP2，并将SP2加入主控中。
插座面板怎么拆
插座面板怎么拆
拆装插座面板的步骤如下：
1. 首先，确保断开电源，关闭相关电路的电源开关，以确保安全。
2. 使用螺丝刀将插座面板上的螺丝拆下。
这些螺丝通常位于插座面板的四角。
3. 将插座面板从墙上或安装板上轻轻拉开。
可能需要用轻轻的旋转运动解除面板的卡扣或固定装置。
4. 当插座面板松动并可移动时，可轻轻拉出面板与它连接的电线插头。
5. 检查插座面板底部是否有电线或线束连接插头的位置，如果有，请小心从电线插头上解开连接。
6. 插座面板已成功拆除。
请谨慎操作，确保在断开电源后进行操作，并根据自己的情况选择适当的工具和方法。
如果对电力或电气方面不熟悉，请请专业人士帮助或咨询。
broadlink WiFi插座完全拆解
Broadlink智能插座拆解家庭自动化的概念由来已久，而且涵盖非常广泛，大到集成控制整个家庭的电子电器设备网络，小到某个电子产品的智能化。
家庭自动化或者说智能家居可以涵盖人们日常生活中所用到的各种各样产品，随着无线网络的发展和移动设备的普及，出现了越来越多可以通过手机或者平板电脑控制的电子产品。
相对于大公司野心勃勃的构建各种家庭智能化的网络，与人们日常家庭生活相关的各种产品，对于创业者来说这里有无限的创新机会。
近日拿到一款新的产品——Broadlink智能插座，是一家投入家庭自动化领域的初创公司的创意产品。
如果百度一下智能插座会发现概念很混乱，各种各样附加功能的插座例如节能、可定时、遥控、可测量电量甚至防雷击都可称之为智能插座。
而Broadlink智能插座与这些插座不一样，它也可称之为Wi-Fi智能插座，通过Wi-Fi无线网络连接，由手机在本地或者远程控制插座的开关。
利用了家里的无线路由以及手中的智能设备，Broadlink实现了远程开关这个简单的功能。
Broadlink智能插座造型有点奇怪，正面看像一颗水滴。
它的尺寸也比较大，基本上能占满墙壁上一个插座范围。
背面可以看到标称的输入电压是交流90V~245V，电流最大为10A。
在插座右边有一个开关和两个LED灯。
黄色LED是Wi-FI状态指示，当黄色LED快速闪烁是标志进入Wi-Fi配置；而绿色的LED表示插座处于导通状态；开关可以用来手动控制插座的导通关闭，长按开关时会复位插座使得黄色LED快速闪烁进入Wi-Fi配置。
智能插座没有显示和控制装置，如何配置上网呢？原来配置Wi-Fi需要首先通过手机里的App 设置。
Broadlink插座同时支持Android设备和IOS设备进行控制，在包装盒上有两个App的二维码，所以插上智能插座后首先要安装App。
Broadlink智能插座App很简洁，设置也很简单。
第一次连接时设置好网络和密码就可以自动配置，注意的是设置的Wi-Fi网络必须和手机所连接的网络相同。
UBNT双频无线路由器原装AMPLIFI充电器拆解 用料十足
UBNT双频无线路由器原装AMPLIFI充电器拆解
用料十足
最近办公室的光纤升级，购入了一个UBNT双频无线路由器，拆开包装后发现电源适配器是采用的Type-C接口。
简单测试一下，支持QC2.0标准，这在路由器里面并不多见，于是就准备拆开看看内部结构和用料。
于是便找了个QC3.0充电器和一根Type-C线保证路由器正常运转，随后对这款路由器标配充电器进行拆解。
一、AMPLIFI充电器外观
充电器正长方形，四周有圆角处理。
白色外壳，正面印有“AMPLIFI”logo。
背面是全英文产品参数，支持100-240V 50/60Hz 0.5A输入以及5V/3A、9V/2.8A 、12V/2.1A输出。
产品通过了美国UL认证、六级能效。
采用线缆、充电器不可分离设计。
随机线缆为Type-C口，吸磁。
接通电源之后，使用ChargerLAB POWER-Z KT001检测，充电器只支持QC2.0协议。
拓展坞拆解报告
拓展坞拆解报告一、背景介绍拓展坞是一种常见的电脑配件，能够为电脑提供额外的接口和功能，以便连接外部设备。
在本文中，我们将对一款拓展坞进行拆解，以了解其内部结构和工作原理。
二、拆解过程 1. 准备工具：扁头螺丝刀、十字螺丝刀、塑料拆解工具； 2. 拆除外壳：使用扁头螺丝刀和十字螺丝刀，拆下拓展坞的外壳。
一般来说，拓展坞的外壳由多个螺丝固定，需要逐一拆下； 3. 分离内部组件：拆除外壳后，可以看到拓展坞的内部组件。
使用塑料拆解工具轻轻分离各个组件，注意不要使用过大的力量，以免损坏内部零件； 4. 观察主板：主板是拓展坞的核心组件，上面连接着各种接口和电路。
仔细观察主板上的元器件，可以看到一些芯片、电容、电阻等。
这些元器件共同协作，实现了拓展坞的功能； 5. 查看接口：拓展坞上的接口是用来连接外部设备的，通过观察接口的结构和布局，我们可以了解到拓展坞所支持的设备类型和规格； 6. 检查电源模块：拓展坞通常需要外部电源供电，检查电源模块的电路和元器件，可以了解电源管理的原理； 7. 拆解其他组件：如果有其他模块或部件，可以继续拆解，了解其工作原理和功能。
三、分析与总结通过拆解拓展坞，我们可以了解到其内部组成和工作原理。
拓展坞的主板是核心部件，上面集成了各种电路和元器件，实现了不同接口的功能。
拓展坞的接口多样化，可以连接不同类型的外设，提供更多的扩展能力。
而电源模块则负责对接口和内部电路进行供电管理。
拓展坞的设计和功能使得我们能够更方便地连接外部设备，提高工作效率和便利性。
同时，了解其内部结构也有助于我们更好地维修和保养拓展坞，延长其使用寿命。
在拆解过程中，我们需要注意谨慎操作，避免对内部零件和电路造成损坏。
拆解完成后，可以使用塑料拆解工具将外壳重新安装，确保拓展坞的完整性和正常使用。
总之，拓展坞作为一种重要的电脑配件，通过拆解可以更深入地了解其内部结构和工作原理。
这对于我们理解和使用拓展坞都具有一定的指导意义，同时也为我们提供了更多的维修和保养知识。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Broadlink智能插座拆解
家庭自动化的概念由来已久，而且涵盖非常广泛，大到集成控制整个家庭的电子电器设备网络，小到某个电子产品的智能化。
家庭自动化或者说智能家居可以涵盖人们日常生活中所用到的各种各样产品，随着无线网络的发展和移动设备的普及，出现了越来越多可以通过手机或者平板电脑控制的电子产品。
相对于大公司野心勃勃的构建各种家庭智能化的网络，与人们日常家庭生活相关的各种产品，对于创业者来说这里有无限的创新机会。
近日拿到一款新的产品——Broadlink智能插座，是一家投入家庭自动化领域的初创公司的创意产品。
如果百度一下智能插座会发现概念很混乱，各种各样附加功能的插座例如节能、可定时、遥控、可测量电量甚至防雷击都可称之为智能插座。
而Broadlink智能插座与这些插座不一样，它也可称之为Wi-Fi智能插座，通过Wi-Fi无线网络连接，由手机在本地或者远程控制插座的开关。
利用了家里的无线路由以及手中的智能设备，Broadlink实现了远程开关这个简单的功能。
Broadlink智能插座造型有点奇怪，正面看像一颗水滴。
它的尺寸也比较大，基本上能占满墙壁上一个插座范围。
背面可以看到标称的输入电压是交流90V~245V，电流最大为10A。
在插座右边有一个开关和两个LED灯。
黄色LED是Wi-FI状态指示，当黄色LED快速闪烁是标志进入Wi-Fi配置；而绿色的LED表示插座处于导通状态；开关可以用来手动控制插座的导通关闭，长按开关时会复位插座使得黄色LED快速闪烁进入Wi-Fi配置。
智能插座没有显示和控制装置，如何配置上网呢？原来配置Wi-Fi需要首先通过手机里的App 设置。
Broadlink插座同时支持Android设备和IOS设备进行控制，在包装盒上有两个App的二维码，所以插上智能插座后首先要安装App。
Broadlink智能插座App很简洁，设置也很简单。
第一次连接时设置好网络和密码就可以自动配置，注意的是设置的Wi-Fi网络必须和手机所连接的网络相同。
配置完成后在设备列表里可以看到智能开关了，这时候智能插座的黄色LED常亮不在闪烁表示已经连入Wi-Fi网络。
现在就可以控制智能插座的导通和关闭了。
App最大可以同时控制100个智能插座设备
还可以设置一些额外的小功能，比如延时开关或者设置定时开关。
在设备信息里可以对设备上锁，这时其他手机就无法刷新找到智能插座设备，不过智能插座还是连在网络上的，在路由器列表里还是能看到IP 。
设备上锁后在列表里可以看到智能开关边有一个小锁的标志。
Broadlink 智能插座的配置和使用都是这么的方便，配置完成后，无论身在那里只要手机能连上网络就能够控制插座，甚至手机无需连上Wi-Fi 只要3G 网络就可以控制。
在控制智能插座开关状态时可以听到“滴答”的声音，猜测开关的控制是通过继电器实现。
很好奇拆开了开关看看内部是如何实现的。
塑料的外壳不是非常牢固，没有费很大劲就拆开了外壳，不过外壳是粘合的而不是有倒扣，难道装不回去了？
内部的电路不是很复杂，主要是无线模块和开关电源，和猜测的一样通过继电器控制智能插座的导通和关闭。
内部使用了一个220交流转5V直流的开关电源模块，最大电流10A，而且还用了一个AMS1117产生3.3V的无线模块工作电压。
开关电源模块
继电器控制电路以及3.3V电压产生
宏发的5V继电器JQC-3FF-005
持IEEE 802.11 b/g 协议同时内置了IPv4 TCP/IP协议栈，能够与低速、低成本和低功耗的MCU （比如MSP430系列）组成非常理想的无线网络处理。
TI的SimpleLink方案提供了强大技术支持，简化了软硬件设计以及App的开发。
Broadlink智能插座的功能很简单，它的优点是设计很简洁，App的使用也很方便。
智能插座所提供的便捷功能其实每个人可以有不同的使用，比如躺在床在用手机关台灯或者电视；下班之前先把电热水器开启；设置咖啡壶的定时任务等等。
不过目前Broadlink智能插座有些令人担心的地方，比如安全性。
虽然能够锁定设备，但是设备还是一直连接在网络上，不能排除被人破解的可能。
还有一个不利的地方是价格方面，通过拆解可以发现Broadlink的成本也确实很高，光是TI的芯片CC3000MOD和MSP430F5309成本就需要12美金左右，加上5V的开关电源需要30元左右。
目前Broadlink智能插座的售价是159元，这一价格感觉还是偏高，买到的插座仅仅能控制一个电器，如果想把家里的电器都接上智能插座价格也是不菲。
这么高的价格对于智能插座的普及是一个很大的障碍。
总之，Broadlink智能插座是一个不错的创意产品，使用简单，而且利用了现有的家庭无线路由和手机控制。
虽然现在的价格偏高，却是一个非常好的实现方案。
电子产品总是会不断降低价格，或者如果能做成排插可以控制多个插座又或者直接把它整合到电器中比如热水器、空调等等，希望能见到更多智能家居方面的创意产品。
不过这产品没有3C认证。
应该是实验性产品，大电流是要谨慎
如果需要在里面增加USB输出，给手机平板充电；我们专注于在小体积下做出更大功率
这玩意还是很有意思的，只不过目前价格还是偏高。
我自己就动手做了一款手机GSM网络控制家电的，只要有手机信号，能打电话发短信就能在全球任何一个地方控制家中的电器了，还能查询家中电器及门窗的开关状态，有兴趣的可以交流一下：QQ442111559。
