工程制图复习题含答案 Company number：【0089WT-8898YT-W8CCB-BUUT-202108】工程制图复习试题一、填空题1.当棱柱的上、下底面与棱线垂直时，称之为；若棱柱的上、下底面与棱线倾斜时称之为。
正棱柱、斜棱柱2.平面与立体相交，所得的交线称为：，交线所围成的平面图形称为：。
截交线、断面3.正垂面上的圆在V面上的投影为，在H面上的投影形状为。
直线、椭圆4.曲线根据其上面点所属平面不同分为：平面曲线和两大类。
空间曲线5.侧平线的_________投影反映直线的实长。
侧面6.求圆锥面上的点的投影常用法和法。
纬圆、素线7.在轴测图中，根据投射方向与轴测投影面P的位置关系可分为轴测图和轴测图。
正、斜8.组合体尺寸分为，和尺寸三种。
定形、定位、总体9.绘制机械图样时采用的比例，为机件相应要素的线性尺寸与相应要素的线性尺寸之比。
图样、实物10.图形是圆或大于半圆的圆弧标注_____尺寸；图形是小于半圆的圆弧标注_____尺寸。
直径、半径11.正等轴测图的伸缩系数是，简化伸缩系数是。
、112.同一机件如采用不同的比例画出图样，则其图形大小______（相同，不同），但图上所标注的尺寸数值是______（一样的，不一样的）。
不同、一样的13.投影法分和两大类。
中心投影法、平行投影法14.用平行于正圆柱体轴线的平面截该立体，所截得的图形为_________。
矩形15.用垂直于圆椎轴线的平面截该立体，所截得的图形为。
圆二、判断题1棱锥的一个面在W面的投影积聚成一条线，面上的一点A在W面的投影也在这条线上。
（√）2求棱锥面上点的投影，可以利用素线法来做。
（╳）3平面立体相贯，相贯线可能是一组也可能是两组。
（√）4曲线的投影只能是曲线。
（╳）5直线的投影只能是直线。
（╳）6平面截割圆柱，截交线有可能是矩形。
（√）7正等测的三个轴间角均为120°，轴向伸缩系数为：p＝r≠q。
（╳）8三面正投影图的规律“长对正、高平齐、宽相等”仍然适用于组合体的投影图。
工程制图复习试题及答案
工程制图试题A（试卷共8页，答题时间120分钟）1、下列图中反映两直线垂直相交的是（ ）。
A B C D2、找到与投影图相对应的几何体，并填写相应的编码。
(1) （ ） (2) （ ）3、已知形体的主、俯视图，正确的左视图是（ ）。
系 专业 层次 姓名 学号┉┉┉┉┉┉┉┉┉┉┉密┉┉┉┉┉┉┉┉┉┉封┉┉┉┉┉┉┉┉┉┉线┉┉┉┉┉┉┉┉┉4、已知形体的主视图和俯视图，正确的左视图是（）。
5、已知形体的主、俯视图，判断正确的左视图是（）。
6、已知形体的主、俯视图，正确的左视图是（）。
7、已知形体的主、俯视图，正确的左视图是（）。
8、对照轴侧图，正确的三面投影图是（）。
9. 下面四组剖面图中，画得正确的是( )。
二、填空题（每空1分，共20分）1、若粗线宽度为b，则中线宽度为，细线宽度为。
2、建筑图中的尺寸除 及 以米为单位外，其他一律以毫米为单位。
3、平行正投影的性质有：度量性、 、 、 、 。
4、圆锥被一个平面截切时，若该截平面与轴线的夹角θ大于圆锥素线与轴线的夹角α ，则所产生的截交线的形状为 。
5、在钢筋混凝土结构图中的Φ6@200，其中Φ表示 ，@表示 。
6、尺寸标注的组成 、 、 、。
7、一套房屋施工图按其用途的不同可分为 施工图、 施工图、_____________施工图。
8、标高用于表示某一位置的高度，分为 和 两种。
三、作图题（共 45 分）1、 根据组合体的两个视图，补画第三视图。
（共17分） （1）（9分） （2）（8分）2、求作三角形ABC与四边形的交线，并表明可见性。
（8分）3、试求正四棱锥被平面切割后的三面投影。
（10分）4、试求圆拱屋面与斜屋面的交线。
（10分）四、作图应用题（共15 分）作图要求：根据所给梁的剖面图，在指定位置完成1-1和2-2断面图，并对钢筋进行标注。
工程制图答案A 一二、填空题（每空 1分，共20 分）答案如下，每空1分。
1、0.5b 0.25b2、标高总平面图3、积聚性平行性定比性相仿性4、椭圆5、钢筋等级符号相邻钢筋中心距6、尺寸线尺寸界线起止符号尺寸数字7、建筑结构设备8、绝对标高相对标高三、简答题（共45 分）答案要点如下：1、根据组合体的两个视图，补画第三视图。

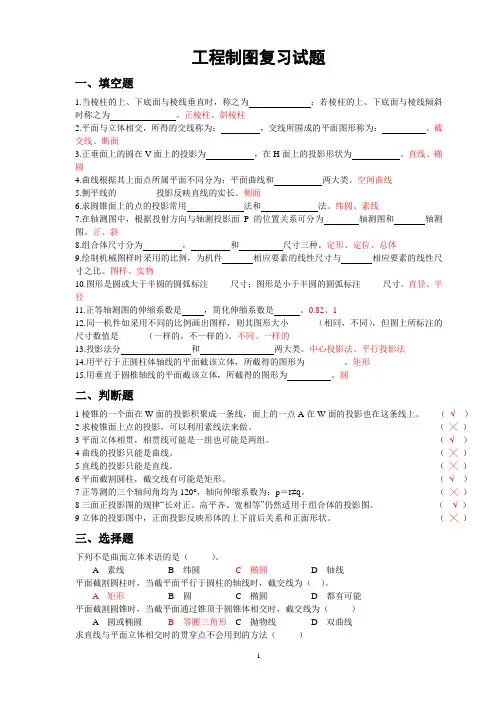

(word完整版)工程制图复习题(含答案)汇总,推荐文档
工程制图复习试题一、填空题1.当棱柱的上、下底面与棱线垂直时，称之为；若棱柱的上、下底面与棱线倾斜时称之为。
正棱柱、斜棱柱2.平面与立体相交，所得的交线称为：，交线所围成的平面图形称为：。
截交线、断面3.正垂面上的圆在V面上的投影为，在H面上的投影形状为。
直线、椭圆4.曲线根据其上面点所属平面不同分为：平面曲线和两大类。
空间曲线5.侧平线的_________投影反映直线的实长。
侧面6.求圆锥面上的点的投影常用法和法。
纬圆、素线7.在轴测图中，根据投射方向与轴测投影面P的位置关系可分为轴测图和轴测图。
正、斜8.组合体尺寸分为，和尺寸三种。
定形、定位、总体9.绘制机械图样时采用的比例，为机件相应要素的线性尺寸与相应要素的线性尺寸之比。
图样、实物10.图形是圆或大于半圆的圆弧标注_____尺寸；图形是小于半圆的圆弧标注_____尺寸。
直径、半径11.正等轴测图的伸缩系数是，简化伸缩系数是。
0.82、112.同一机件如采用不同的比例画出图样，则其图形大小______（相同，不同），但图上所标注的尺寸数值是______（一样的，不一样的）。
不同、一样的13.投影法分和两大类。
中心投影法、平行投影法14.用平行于正圆柱体轴线的平面截该立体，所截得的图形为_________。
矩形15.用垂直于圆椎轴线的平面截该立体，所截得的图形为。
圆二、判断题1棱锥的一个面在W面的投影积聚成一条线，面上的一点A在W面的投影也在这条线上。
（√）2求棱锥面上点的投影，可以利用素线法来做。
（╳）3平面立体相贯，相贯线可能是一组也可能是两组。
（√）4曲线的投影只能是曲线。
（╳）5直线的投影只能是直线。
（╳）6平面截割圆柱，截交线有可能是矩形。
（√）7正等测的三个轴间角均为120°，轴向伸缩系数为：p＝r≠q。
（╳）8三面正投影图的规律“长对正、高平齐、宽相等”仍然适用于组合体的投影图。
（√）9立体的投影图中，正面投影反映形体的上下前后关系和正面形状。

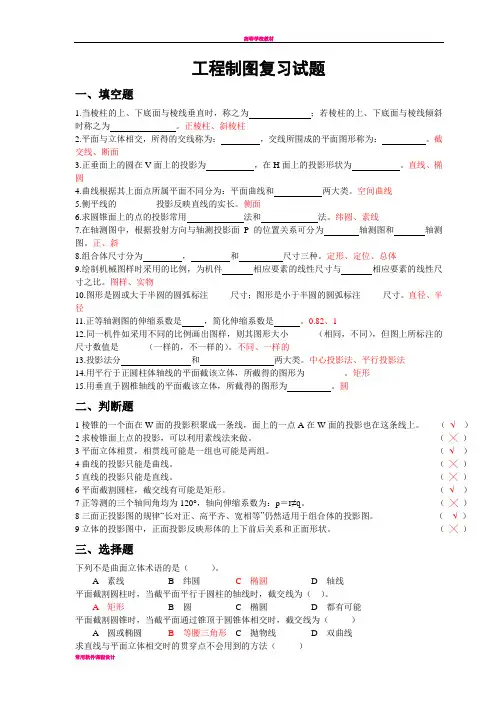

工程制图复习题(含答案)
工程制图复习试题一、填空题1.当棱柱的上、下底面与棱线垂直时，称之为；若棱柱的上、下底面与棱线倾斜时称之为。
正棱柱、斜棱柱2.平面与立体相交，所得的交线称为：，交线所围成的平面图形称为：。
截交线、断面3.正垂面上的圆在V面上的投影为，在H面上的投影形状为。
直线、椭圆4.曲线根据其上面点所属平面不同分为：平面曲线和两大类。
空间曲线5.侧平线的_________投影反映直线的实长。
侧面6.求圆锥面上的点的投影常用法和法。
纬圆、素线7.在轴测图中，根据投射方向与轴测投影面P的位置关系可分为轴测图和轴测图。
正、斜8.组合体尺寸分为，和尺寸三种。
定形、定位、总体9.绘制机械图样时采用的比例，为机件相应要素的线性尺寸与相应要素的线性尺寸之比。
图样、实物10.图形是圆或大于半圆的圆弧标注_____尺寸；图形是小于半圆的圆弧标注_____尺寸。
直径、半径11.正等轴测图的伸缩系数是，简化伸缩系数是。
0.82、112.同一机件如采用不同的比例画出图样，则其图形大小______（相同，不同），但图上所标注的尺寸数值是______（一样的，不一样的）。
不同、一样的13.投影法分和两大类。
中心投影法、平行投影法14.用平行于正圆柱体轴线的平面截该立体，所截得的图形为_________。
矩形15.用垂直于圆椎轴线的平面截该立体，所截得的图形为。
圆二、判断题1棱锥的一个面在W面的投影积聚成一条线，面上的一点A在W面的投影也在这条线上。
（√）2求棱锥面上点的投影，可以利用素线法来做。
（╳）3平面立体相贯，相贯线可能是一组也可能是两组。
（√）4曲线的投影只能是曲线。
（╳）5直线的投影只能是直线。
（╳）6平面截割圆柱，截交线有可能是矩形。
（√）7正等测的三个轴间角均为120°，轴向伸缩系数为：p＝r≠q。
（╳）8三面正投影图的规律“长对正、高平齐、宽相等”仍然适用于组合体的投影图。
（√）9立体的投影图中，正面投影反映形体的上下前后关系和正面形状。

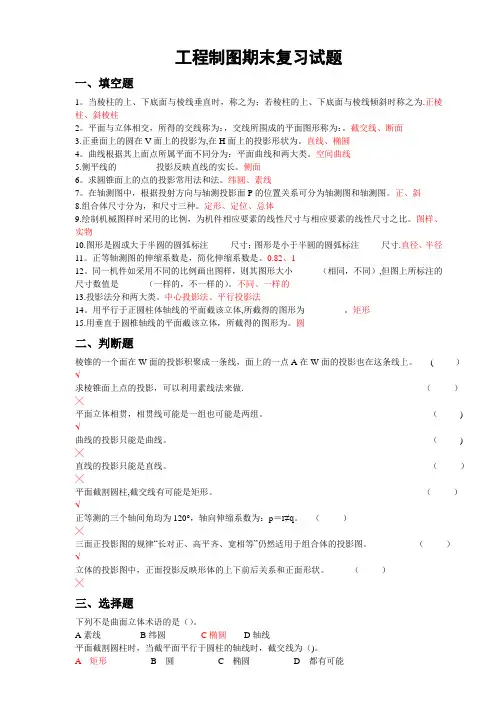

工程制图复习题(带答案)-工程制图复习题
工程制图期末复习试题一、填空题1。
当棱柱的上、下底面与棱线垂直时，称之为；若棱柱的上、下底面与棱线倾斜时称之为.正棱柱、斜棱柱2。
平面与立体相交，所得的交线称为：，交线所围成的平面图形称为：。
截交线、断面3.正垂面上的圆在V面上的投影为,在H面上的投影形状为。
直线、椭圆4。
曲线根据其上面点所属平面不同分为：平面曲线和两大类。
空间曲线5.侧平线的_________投影反映直线的实长。
侧面6。
求圆锥面上的点的投影常用法和法。
纬圆、素线7。
在轴测图中，根据投射方向与轴测投影面P的位置关系可分为轴测图和轴测图。
正、斜8.组合体尺寸分为，和尺寸三种。
定形、定位、总体9.绘制机械图样时采用的比例，为机件相应要素的线性尺寸与相应要素的线性尺寸之比。
图样、实物10.图形是圆或大于半圆的圆弧标注_____尺寸；图形是小于半圆的圆弧标注_____尺寸.直径、半径11。
正等轴测图的伸缩系数是，简化伸缩系数是。
0.82、112。
同一机件如采用不同的比例画出图样，则其图形大小______（相同，不同）,但图上所标注的尺寸数值是______（一样的，不一样的）。
不同、一样的13.投影法分和两大类。
中心投影法、平行投影法14。
用平行于正圆柱体轴线的平面截该立体,所截得的图形为_________。
矩形15.用垂直于圆椎轴线的平面截该立体，所截得的图形为。
圆二、判断题棱锥的一个面在W面的投影积聚成一条线，面上的一点A在W面的投影也在这条线上。
( ）√求棱锥面上点的投影，可以利用素线法来做. （）╳平面立体相贯，相贯线可能是一组也可能是两组。
（) √曲线的投影只能是曲线。
（) ╳直线的投影只能是直线。
（）╳平面截割圆柱,截交线有可能是矩形。
（）√正等测的三个轴间角均为120°，轴向伸缩系数为：p＝r≠q。
（）╳三面正投影图的规律“长对正、高平齐、宽相等”仍然适用于组合体的投影图。
（）√立体的投影图中，正面投影反映形体的上下前后关系和正面形状。

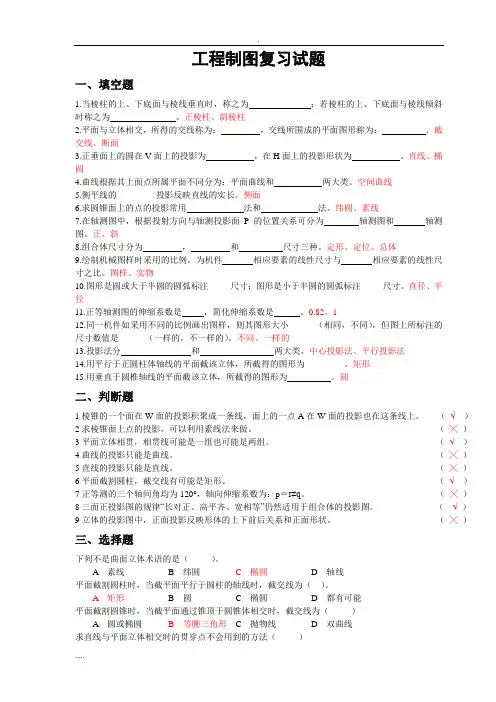

工程制图复习题(答案)
工程制图复习试题一、填空题1.当棱柱的上、下底面与棱线垂直时，称之为；若棱柱的上、下底面与棱线倾斜时称之为。
正棱柱、斜棱柱2.平面与立体相交，所得的交线称为：，交线所围成的平面图形称为：。
截交线、断面3.正垂面上的圆在V面上的投影为，在H面上的投影形状为。
直线、椭圆4.曲线根据其上面点所属平面不同分为：平面曲线和两大类。
空间曲线5.侧平线的_________投影反映直线的实长。
侧面6.求圆锥面上的点的投影常用法和法。
纬圆、素线7.在轴测图中，根据投射方向与轴测投影面P的位置关系可分为轴测图和轴测图。
正、斜8.组合体尺寸分为，和尺寸三种。
定形、定位、总体9.绘制机械图样时采用的比例，为机件相应要素的线性尺寸与相应要素的线性尺寸之比。
图样、实物10.图形是圆或大于半圆的圆弧标注_____尺寸；图形是小于半圆的圆弧标注_____尺寸。
直径、半径11.正等轴测图的伸缩系数是，简化伸缩系数是。
0.82、112.同一机件如采用不同的比例画出图样，则其图形大小______（相同，不同），但图上所标注的尺寸数值是______（一样的，不一样的）。
不同、一样的13.投影法分和两大类。
中心投影法、平行投影法14.用平行于正圆柱体轴线的平面截该立体，所截得的图形为_________。
矩形15.用垂直于圆椎轴线的平面截该立体，所截得的图形为。
圆二、判断题1棱锥的一个面在W面的投影积聚成一条线，面上的一点A在W面的投影也在这条线上。
（√）2求棱锥面上点的投影，可以利用素线法来做。
（╳）3平面立体相贯，相贯线可能是一组也可能是两组。
（√）4曲线的投影只能是曲线。
（╳）5直线的投影只能是直线。
（╳）6平面截割圆柱，截交线有可能是矩形。
（√）7正等测的三个轴间角均为120°，轴向伸缩系数为：p＝r≠q。
（╳）8三面正投影图的规律“长对正、高平齐、宽相等”仍然适用于组合体的投影图。
（√）9立体的投影图中，正面投影反映形体的上下前后关系和正面形状。
工程制图复习试题[含答案解析]
![工程制图复习试题[含答案解析]](https://img.taocdn.com/s3/m/e858b4084b35eefdc8d333b3.png)
工程制图复习试题一、填空题1.当棱柱的上、下底面与棱线垂直时，称之为；若棱柱的上、下底面与棱线倾斜时称之为。
正棱柱、斜棱柱2.平面与立体相交，所得的交线称为：，交线所围成的平面图形称为：。
截交线、断面3.正垂面上的圆在V面上的投影为，在H面上的投影形状为。
直线、椭圆4.曲线根据其上面点所属平面不同分为：平面曲线和两大类。
空间曲线5.侧平线的_________投影反映直线的实长。
侧面6.求圆锥面上的点的投影常用法和法。
纬圆、素线7.在轴测图中，根据投射方向与轴测投影面P的位置关系可分为轴测图和轴测图。
正、斜8.组合体尺寸分为，和尺寸三种。
定形、定位、总体9.绘制机械图样时采用的比例，为机件相应要素的线性尺寸与相应要素的线性尺寸之比。
图样、实物10.图形是圆或大于半圆的圆弧标注_____尺寸；图形是小于半圆的圆弧标注_____尺寸。
直径、半径11.正等轴测图的伸缩系数是，简化伸缩系数是。
0.82、112.同一机件如采用不同的比例画出图样，则其图形大小______（相同，不同），但图上所标注的尺寸数值是______（一样的，不一样的）。
不同、一样的13.投影法分和两大类。
中心投影法、平行投影法14.用平行于正圆柱体轴线的平面截该立体，所截得的图形为_________。
矩形15.用垂直于圆椎轴线的平面截该立体，所截得的图形为。
圆二、判断题1棱锥的一个面在W面的投影积聚成一条线，面上的一点A在W面的投影也在这条线上。
（√）2求棱锥面上点的投影，可以利用素线法来做。
（╳）3平面立体相贯，相贯线可能是一组也可能是两组。
（√）4曲线的投影只能是曲线。
（╳）5直线的投影只能是直线。
（╳）6平面截割圆柱，截交线有可能是矩形。
（√）7正等测的三个轴间角均为120°，轴向伸缩系数为：p＝r≠q。
（╳）8三面正投影图的规律“长对正、高平齐、宽相等”仍然适用于组合体的投影图。
（√）9立体的投影图中，正面投影反映形体的上下前后关系和正面形状。
工程制图复习题(带答案)
工程制图期末复习试题一、填空题1.当棱柱的上、下底面与棱线垂直时，称之为；若棱柱的上、下底面与棱线倾斜时称之为。
正棱柱、斜棱柱2.平面与立体相交，所得的交线称为：，交线所围成的平面图形称为：。
截交线、断面3.正垂面上的圆在V面上的投影为，在H面上的投影形状为。
直线、椭圆4.曲线根据其上面点所属平面不同分为：平面曲线和两大类。
空间曲线5.侧平线的_________投影反映直线的实长。
侧面6.求圆锥面上的点的投影常用法和法。
纬圆、素线7.在轴测图中，根据投射方向与轴测投影面P的位置关系可分为轴测图和轴测图。
正、斜8.组合体尺寸分为，和尺寸三种。
定形、定位、总体9.绘制机械图样时采用的比例，为机件相应要素的线性尺寸与相应要素的线性尺寸之比。
图样、实物10.图形是圆或大于半圆的圆弧标注_____尺寸；图形是小于半圆的圆弧标注_____尺寸。
直径、半径11.正等轴测图的伸缩系数是，简化伸缩系数是。
0.82、112.同一机件如采用不同的比例画出图样，则其图形大小______（相同，不同），但图上所标注的尺寸数值是______（一样的，不一样的）。
不同、一样的13.投影法分和两大类。
中心投影法、平行投影法14.用平行于正圆柱体轴线的平面截该立体，所截得的图形为_________。
矩形15.用垂直于圆椎轴线的平面截该立体，所截得的图形为。
圆二、判断题棱锥的一个面在W面的投影积聚成一条线，面上的一点A在W面的投影也在这条线上。
（）√求棱锥面上点的投影，可以利用素线法来做。
（）╳平面立体相贯，相贯线可能是一组也可能是两组。
（）√曲线的投影只能是曲线。
（）╳直线的投影只能是直线。
（）╳平面截割圆柱，截交线有可能是矩形。
（）√正等测的三个轴间角均为120°，轴向伸缩系数为：p＝r≠q。
（）╳三面正投影图的规律“长对正、高平齐、宽相等”仍然适用于组合体的投影图。
（）√立体的投影图中，正面投影反映形体的上下前后关系和正面形状。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工程制图期末复习试题
一、填空题
1.当棱柱的上、下底面与棱线垂直时，称之为；若棱柱的上、下底面与棱线倾斜时称
之为。
正棱柱、斜棱柱
2.平面与立体相交，所得的交线称为：，交线所围成的平面图形称为：。
截交线、断面
3.正垂面上的圆在V面上的投影为，在H面上的投影形状为。
直线、椭圆
4.曲线根据其上面点所属平面不同分为：平面曲线和两大类。
空间曲线
5.侧平线的_________投影反映直线的实长。
侧面
6.求圆锥面上的点的投影常用法和法。
纬圆、素线
7.在轴测图中，根据投射方向与轴测投影面P的位置关系可分为轴测图和轴测图。
正、斜
8.组合体尺寸分为，和尺寸三种。
定形、定位、总体
9.绘制机械图样时采用的比例，为机件相应要素的线性尺寸与相应要素的线性尺寸之比。
图样、实物
10.图形是圆或大于半圆的圆弧标注_____尺寸；图形是小于半圆的圆弧标注_____尺寸。
直径、半径
11.正等轴测图的伸缩系数是，简化伸缩系数是。
0.82、1
12.同一机件如采用不同的比例画出图样，则其图形大小______（相同，不同），但图上所标注的尺寸
数值是______（一样的，不一样的）。
不同、一样的
13.投影法分和两大类。
中心投影法、平行投影法
14.用平行于正圆柱体轴线的平面截该立体，所截得的图形为_________。
矩形
15.用垂直于圆椎轴线的平面截该立体，所截得的图形为。
圆
二、判断题
棱锥的一个面在W面的投影积聚成一条线，面上的一点A在W面的投影也在这条线上。
（）√
求棱锥面上点的投影，可以利用素线法来做。
（）╳
平面立体相贯，相贯线可能是一组也可能是两组。
（）√
曲线的投影只能是曲线。
（）╳
直线的投影只能是直线。
（）╳
平面截割圆柱，截交线有可能是矩形。
（）√
正等测的三个轴间角均为120°，轴向伸缩系数为：p＝r≠q。
（）╳
三面正投影图的规律“长对正、高平齐、宽相等”仍然适用于组合体的投影图。
（）√
立体的投影图中，正面投影反映形体的上下前后关系和正面形状。
（）╳
三、选择题
下列不是曲面立体术语的是（）。
A 素线
B 纬圆
C 椭圆
D 轴线
平面截割圆柱时，当截平面平行于圆柱的轴线时，截交线为（）。
A 矩形
B 圆
C 椭圆
D 都有可能
平面截割圆锥时，当截平面通过锥顶于圆锥体相交时，截交线为（）
A 圆或椭圆
B 等腰三角形
C 抛物线
D 双曲线
求直线与平面立体相交时的贯穿点不会用到的方法（）
A 利用立体表面的积聚性
B 利用辅助平面
C 利用直线的积聚性投影
D 利用纬圆法和素线法
投影图中图线、线框含义表述不正确的是（）
A 图线表示形体上两个面的交线或平面的积聚投影
B 表示曲面体的转向轮廓线的投影
C 一个封闭的线框表示一个面即平面
D 一个封闭的线框表示两个面或两个以上面的重影
三角形平面的三个投影均为缩小的类似形，该平面为( )
A 水平面
B 正平面
C 侧平面
D 一般位置平面
在工程图样中，画尺寸线应采用的线型为( )
A 细虚线
B 细实线
C 粗实线
D 粗虚线
已知物体的主、俯视图，正确的左视图是（）图。
A
B
C
D
下面选项中，立体正确的左视图是（）图。
A B C D
已知一立体的轴测图，按箭头所指的方向的视图是( )
A B C D
已知物体的主俯视图，正确的左视图是（）。
A B C D
已知主视图和俯视图，正确的左视图是（）。
A B C D
已知立体的三视图，选择正确的立体图（）。
A B C D
点A在圆柱表面上，正确的一组视图是（?????? ）
A B C D
已知带有圆柱孔的半球体的四组投影，正确的画法是（）图。
A B C D
已知圆柱切割后的主、俯视图，正确的左视图是（）图。
A B C D
已知主视图和俯视图，选择正确的左视图（）。
A B C D 已知主视图和俯视图，选择正确的左视图（）。
A B C D 已知主视图和俯视图，选择正确的左视图（）。
A B C D
四、读图题
指出图中的最高、最低、最左、最右、最前、最后的点。
最高点：C
最低点： B
最前点：C
最后点：A
最左点： A
最右点： C
判断点K是否在直线AB上
K 直线AB 上不在
判断两直线位置关系
_________ _________ _________
平行交叉交叉
判定两直线的相对位置（平行、相交、交叉）。
_________ _________ _________ _________
交叉相交交叉平行
根据立体图，补齐三视图中所缺图线。
并在指定位置写出各直线、平面的名称。
AB是线侧平
CD是线侧垂
P平面是面侧垂
对照立体图，补齐视图中所缺图线。
并在指定位置写出各直线、平面的名称。
AB是
线一般位置直
CD是
线侧平
P平面是
面正垂
在三视图中标出直线AB、CD的投影，并在指定位置写出直线的名称。
AB是
线
一般位置直
CD是线
侧平
五、点线面作图题
已知三角形ABC的AC边是侧垂线，完成三角形的水平投影。
已知圆台表面上A点的正面投影和B点的水平
求作半圆球面上A点的正面投影和侧面投影。
投影，作出A点的水平投影和B点的正面投影。
求直线与圆锥的贯穿点。
补出圆锥的W投影，并求出圆锥表面上各点的
投影。
六、补画视图题
求四棱柱被截割后的H、W投影。
补画立体切割后的三视图。
由主视图和左视图，求作俯视图。
补全圆柱被截切后的侧面投影。
（保留作图线）
交线的投影。
己知立体的主视图，画出俯视图和左视图中截
求半球截交后的水平投影和侧面投影.
分析圆柱面与球面的相贯线，完成它们的投影。
已知立体的主视图，画出俯视图和左视图中截交线的投影。
补全相贯线正面投影。
（保留作图线）
补全相贯线正面投影。
（保留作图线）
七、尺寸标注题
标注下列平面图形的尺寸（以实际量取尺寸为准）
补全组合体的尺寸标注组合体的尺寸。
（按图上实际量取，取整）。
八、轴测作图题
根据两面投影图，画出正等轴测图。
根据给定的三视图，按1:1的比例画全立体的正等轴测图。
根据给定的三视图，画全立体的正等轴测图。
由三视图按1:1的比例量取尺寸（取整数）求作立体的正等轴测图
根据立体三视图按1:1的比例量取尺寸（取整数）求作立体的正等轴测图。
