一拖二电子镇流器原理与维修
电子镇流器工作原理
电子镇流器工作原理电子镇流器是一种用于调节电流和稳定电压的电子设备。
它主要用于控制和调节电子器件或灯具的亮度和功率。
在本文中，我们将详细介绍电子镇流器的工作原理及其基本组成部分。
一、工作原理电子镇流器的工作原理基于电子元件的控制和调节电流的能力。
它通过改变电流的频率和幅度来调节灯具的亮度和功率。
下面是电子镇流器的工作原理的详细解释：1. 输入电源：电子镇流器通常接收交流电源作为输入。
这个交流电源可以是家庭用电，也可以是其他形式的交流电源。
2. 整流器：电子镇流器的第一个组成部分是整流器。
整流器将交流电源转换为直流电源。
这是通过使用二极管进行整流来实现的。
3. 滤波器：直流电源经过整流后，仍然存在一些脉动。
为了去除这些脉动，电子镇流器使用滤波器。
滤波器通常由电容器和电感器组成，可以平滑直流电源的输出。
4. 逆变器：经过滤波后，直流电源进一步转换为高频交流电源。
逆变器使用晶体管或场效应管等开关元件来控制电流的频率和幅度。
5. 控制电路：电子镇流器还包括一个控制电路，用于监测和调节输出电流。
控制电路可以根据需要调整电流的频率和幅度，以实现灯具的亮度和功率的调节。
6. 输出：调节后的电流通过输出端口供应给灯具或其他电子器件。
电子镇流器可以根据用户的需求提供不同的电流输出。
二、基本组成部分除了上述工作原理外，电子镇流器还由一些基本组成部分构成，这些组成部分共同协作以实现电子镇流器的正常工作。
以下是电子镇流器的基本组成部分：1. 整流器：整流器将输入的交流电源转换为直流电源。
它通常由二极管桥或整流电路组成。
2. 滤波器：滤波器用于去除直流电源中的脉动。
它通常由电容器和电感器组成。
3. 逆变器：逆变器将直流电源转换为高频交流电源。
它使用开关元件（如晶体管或场效应管）来控制电流的频率和幅度。
4. 控制电路：控制电路用于监测和调节输出电流。
它可以根据需要调整电流的频率和幅度。
5. 输出端口：输出端口将调节后的电流供应给灯具或其他电子器件。
电子镇流器的原理及维修之欧阳数创编

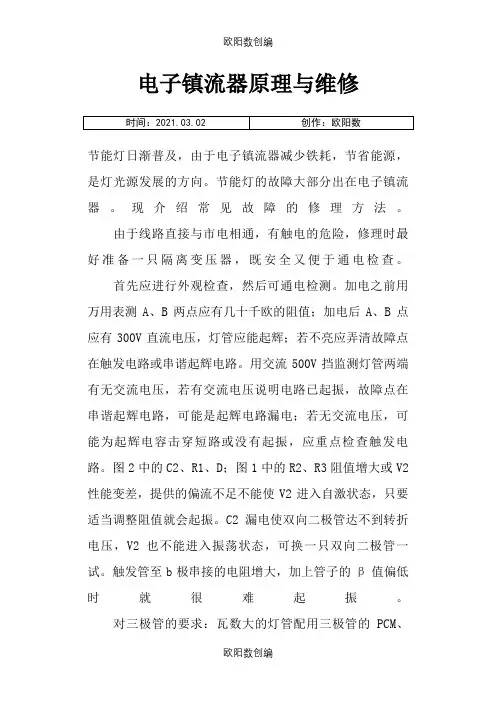

电子镇流器原理与维修节能灯日渐普及，由于电子镇流器减少铁耗，节省能源，是灯光源发展的方向。
节能灯的故障大部分出在电子镇流器。
现介绍常见故障的修理方法。
由于线路直接与市电相通，有触电的危险，修理时最好准备一只隔离变压器，既安全又便于通电检查。
首先应进行外观检查，然后可通电检测。
加电之前用万用表测A、B两点应有几十千欧的阻值；加电后A、B点应有300V直流电压，灯管应能起辉；若不亮应弄清故障点在触发电路或串谐起辉电路。
用交流500V挡监测灯管两端有无交流电压，若有交流电压说明电路已起振，故障点在串谐起辉电路，可能是起辉电路漏电；若无交流电压，可能为起辉电容击穿短路或没有起振，应重点检查触发电路。
图2中的C2、R1、D；图1中的R2、R3阻值增大或V2性能变差，提供的偏流不足不能使V2进入自激状态，只要适当调整阻值就会起振。
C2漏电使双向二极管达不到转折电压，V2也不能进入振荡状态，可换一只双向二极管一试。
触发管至b极串接的电阻增大，加上管子的β值偏低时就很难起振。
对三极管的要求：瓦数大的灯管配用三极管的PCM、ICM也要大些，两只三极管交替工作在饱和导通、截止状态，ICM要足够大才行。
一般30～40瓦灯管均用MJE13005－7或BUT11A，并加有铝板散热器，以免夏天环境温度升高就可能超温损坏。
常用的高反压管有2SC2482、DK52、DK53等，除2482外均可加装散热板，若是散热板与管子c 极导通的就有高电压，要注意绝缘并防止极间短路。
几种典型故障分析：1、灯管能起辉，但有明显闪烁，图1中C4、C5有一只容值减小；这两只电解电容既起电源滤波作用又参与振荡，容值减小充放电电流也要减小，会导致灯管闪烁。
2、灯管不起辉且仅为两端发亮(有时发红)，大多是起辉电容击穿，时间一长灯丝要受损，这在双U型灯中最敏感。
此外，图2中的滤波电容值减小到1μF以下或起辉电容容值过份偏小会出现滚转光圈(也叫螺旋光)并伴有闪烁。
电子镇流器的工作原理与常见故障修
电子镇流器的工作原理与常见故障修电子镇流器的工作原理与常见故障修一、概述自GE公司的因曼博士(Inman)等在1938年发明了实际应用的荧光灯，到现在已有近70年的历史。
虽然新型光源不断出现，但在一定的时间范围内，荧光灯作为主要照明光源的地位可能难以改变。
在日光灯发展的过程中，廉价实用的电感镇流器和启辉器，解决了荧光灯的启动与限流问题，对荧光灯迅速发展和普及曾起到过积极推动作用。
然而，时至今日，资源变得越来越紧张了，电感镇流器消耗太多的有色金属使人们一定要想办法用更廉价的电子产品来替代它，电子镇流器在上世纪八十年代应运而生，到目前已经非常普及。
电子镇流器所用元器件少，电路简单，容易制造，并且市场需求量大，是电子爱好者开始创业时的首选产品，有条件的同学，如果打算出去后大干一场的话，也可以考虑先制造电子镇流器。
据我所知在仙桃市，就有几个人在专门制造电子镇流器。
本讲座开办的目的是让同学们关注灯具的变化，了解日光灯电子镇流器的工作原理，学会修理和制造电子镇流器。
二、普通日光灯的缺陷普通日光灯的缺陷除消耗有色金属太多外，其对电能的损耗也是不容忽视的。
电感镇流器的绕组的欧姆损耗和铁芯的涡流损耗较大，约占灯功率损耗的15%左右。
在荧光灯如此普及的今天，电感镇流器所消耗的总能量是十分巨大的。
此外，电感镇流器的功率因数较低，一般为0.5左右，会造成电网的严重污染，电力部门不得不加大功率因数补偿电容，增加了电力成本。
三、电子镇流器的特点电子镇流器的工作原理是将工频(50Hz或60Hz)电源变换成20～50KHz左右高频电源，直接点灯，无需其它限流器件。
与电感镇流器相比，电子镇流器具有以下优点：1、节能：1）照明效率提高普通荧光灯的工作频率为50Hz，其照明高效率因所谓的正电(或负电)降落的存在而很低，当电源频率在1000Hz以上时，这种正电(或负电)降落现象消失。
而电子镇流器工作频率一般都在20一50kHz，不产生正电或负电电位跌落，这就是电子镇流器能提高照明效率的原因。
电子镇流器工作原理
电子镇流器工作原理电子镇流器是一种用于调节电流的电子设备，主要用于LED灯等电子器件的驱动。
它通过控制电流的大小和频率，确保电子器件能够正常工作，延长其使用寿命。
本文将详细介绍电子镇流器的工作原理。
一、电子镇流器的基本原理电子镇流器的基本原理是通过改变电流的波形来实现对电子器件的驱动。
传统的电子镇流器采用电感和电容等元件来实现电流的变化，而现代的电子镇流器则多采用半导体器件来实现电流的调节。
二、电子镇流器的工作方式电子镇流器的工作方式可以分为两种：线性调光和脉宽调光。
1. 线性调光线性调光是通过改变电流的大小来实现对电子器件的亮度调节。
电子镇流器会根据用户的需求，调整电流的大小，从而改变电子器件的亮度。
线性调光的优点是调光范围大，亮度变化平滑，但效率相对较低。
2. 脉宽调光脉宽调光是通过改变电流的频率来实现对电子器件的亮度调节。
电子镇流器会以一定的频率开关电流，通过控制开关的占空比，来改变电子器件的亮度。
脉宽调光的优点是效率高，但调光范围相对较小，亮度变化不够平滑。
三、电子镇流器的组成部份电子镇流器主要由以下几个组成部份构成：1. 输入电源电子镇流器的输入电源普通为交流电源，其电压和频率根据不同的应用需求而有所差异。
输入电源提供了电子镇流器所需的能量。
2. 整流电路电子镇流器的整流电路用于将交流电源转换为直流电源。
通过整流电路，电子镇流器可以将交流电源的电流转换为直流电流，以供后续的电路使用。
3. 滤波电路滤波电路用于去除直流电源中的纹波，使得电子镇流器输出的电流更加稳定。
滤波电路通常由电感和电容等元件组成。
4. 控制电路控制电路是电子镇流器的核心部份，它通过控制电流的大小和频率，来实现对电子器件的驱动。
控制电路通常由微处理器或者其他控制芯片组成，可以根据用户的需求进行调节。
5. 输出电路输出电路将经过调节的电流输出给电子器件，驱动其正常工作。
输出电路通常由晶体管或者其他半导体器件组成。
四、电子镇流器的工作流程电子镇流器的工作流程可以简单描述如下：1. 输入电源将交流电转换为直流电，经过滤波电路去除纹波，得到稳定的直流电源。
电子镇流器工作原理
电子镇流器工作原理引言概述:电子镇流器是一种用于控制和稳定电流的电子设备，广泛应用于照明系统和其他电气设备中。
本文将详细介绍电子镇流器的工作原理，以便读者更好地理解其功能和应用。
一、电子镇流器的基本原理1.1 电子镇流器的定义和作用电子镇流器是一种电子设备，用于控制电流的流动，以保护灯具或其他电气设备免受电流波动的影响。
它可以稳定电流并延长设备的使用寿命。
1.2 电子镇流器的工作原理电子镇流器通过使用电子元件来调整电流的波形和频率。
它包括一个电子开关和一个电感元件，通过改变电流的开关频率和调整电感元件的电感值来控制电流的流动。
1.3 电子镇流器的工作流程当电子镇流器接通电源时，电子开关开始工作。
电子开关会以高频率开关电流的流动，通过改变开关频率来控制电流的大小。
电感元件则通过改变其电感值来调整电流的波形。
这样，电子镇流器可以稳定电流并保护设备。
二、电子镇流器的主要组成部分2.1 电子开关电子开关是电子镇流器的核心组件，它负责控制电流的开关频率。
电子开关通常采用晶体管或场效应管等半导体器件，具有高速开关和低功耗的特点。
2.2 电感元件电感元件是电子镇流器中的另一个重要组成部分，它通过改变电感值来调整电流的波形。
电感元件通常采用线圈或变压器等元件，具有储能和滤波的作用。
2.3 控制电路控制电路是电子镇流器的控制中心，它接收来自外部的控制信号，并根据信号调整电子开关和电感元件的工作状态。
控制电路可以根据需要改变电流的大小和频率，以适应不同的应用场景。
三、电子镇流器的优势和应用领域3.1 电子镇流器的优势电子镇流器相对于传统的电阻式镇流器具有以下优势：稳定的电流输出、高效能的能量转换、可调节的电流和频率、低噪音和无闪烁等。
这些优势使得电子镇流器在照明系统和其他电气设备中得到广泛应用。
3.2 电子镇流器在照明系统中的应用电子镇流器广泛应用于各种照明系统，如LED灯具、荧光灯和卤素灯等。
它可以稳定电流，延长灯具的使用寿命，并提供高效能的能量转换。
电子镇流器工作原理(一)2024
电子镇流器工作原理（一）引言概述：电子镇流器是一种广泛应用于照明领域的电子设备，其主要功能是将交流电转换为恰当的电流和电压以供给荧光灯管。
本文旨在介绍电子镇流器的工作原理。
正文：一、电子镇流器的组成部分1.输入滤波器：通过滤波作用对进入电子镇流器的交流电进行净化。
2.整流电路：将滤波后的交流电转换为直流电。
3.功率因数校正电路：对输入电流和电压波形进行校正，提高功率因数。
4.谐振电路：启动和维持荧光灯管的放电。
5.保护电路：保护电子镇流器和荧光灯管免受电压过高或过低的影响。
二、电子镇流器工作过程1.起动过程：电子镇流器会发出高频信号，通过谐振电路提供足够的能量来激活荧光灯管。
2.放电过程：一旦荧光灯管被激活，电子镇流器会维持恒定的电流和电压来供电。
3.调光过程：通过改变输入电流的大小来实现对荧光灯管的调光效果。
4.保护过程：当输入电压过高或过低时，保护电路会自动断开电流，保护电子镇流器和荧光灯管的安全性。
5.关闭过程：当需要关闭荧光灯管时，电子镇流器会停止供电并断开电流。
三、电子镇流器与传统镇流器的比较1.节能性能：电子镇流器比传统镇流器更节能，能够降低能耗。
2.启动时间：电子镇流器启动荧光灯管的速度更快，减少了等待时间。
3.调光效果：电子镇流器可以实现更广泛的调光范围。
4.噪音水平：电子镇流器产生的噪音较传统镇流器更低。
5.寿命：电子镇流器的寿命长于传统镇流器。
四、电子镇流器的应用领域1.办公室照明：电子镇流器适用于办公室的荧光灯照明系统。
2.商业建筑照明：电子镇流器可用于商业建筑中的荧光灯照明系统。
3.工厂照明：电子镇流器能够满足工厂照明的需求。
4.学校照明：电子镇流器可应用于学校的荧光灯照明系统。
5.医院照明：电子镇流器适用于医院照明系统，可以提供稳定的照明效果。
总结：本文介绍了电子镇流器的工作原理。
通过对电子镇流器的组成部分和工作过程进行阐述，可以了解到其在节能性能、启动速度、调光效果、噪音水平和寿命等方面的优势。
电子镇流器电路原理图及故障分析
电子镇流器电路原理图及故障分析荧光灯镇流器有电感式镇流器和电子式镇流器。
电子镇流器因具有高效、节能、重量轻等特点，而越来越被广泛使用。
电子镇流器是将市电经整流滤波后，再经DC／AC电源变换器(逆变)产生高频电压点亮灯管。
其特点是灯管点燃前高频高压，灯管点燃后高频低压(灯管工作电压)。
目前最广泛使用的是具有电压馈电半桥式逆变器类型的电子镇流器。
现以该类型逆变器为例，介绍电子镇流器的电路组成和工作原理。
一、典型电路组成图中BR及C1构成整流滤波电路。
R1、C2及VD2构成半桥逆变器的启动电路。
开关晶体管VT1、VT2，电容器C3、C4及T1构成振荡电路。
同时VT1、VT2兼作功率开关，VT1和VT2为桥路的有源侧，C3、C4是无源支路，L1、C5及FL组成电压谐振网络。
二、工作原理在给电子镇流器加市电后，经BR整流C1滤波后，得到约300V的直流电压。
电流流经R1对启动电容C2充电．当C2两端电压升高到VD2的转折电压值后，VD2击穿；C2则通过VT2的基极-发射极放电，VT2导通。
在VT2导通期间半桥上的电流路径为：+VDc-C3-灯丝FL1-C5-灯丝FL2-振流圈L1-T1初级线圈Tla-VT2-地。
电流随VT2导通程度的变化而变化。
同时，流过Tla的电流在T1的两个次级线圈T1b和T1c两端产生感应电势。
极性是各绕组同名端为负。
T1c上的感应电势使得VT2基极的电位进一步升高。
V12集电极电流进一步增大，这个正反馈过程，使VT2迅速进入饱和导通状态。
V12导通后。
C2将通过VD1和VT2放电。
T1c、T1b的感应电势逐渐减小至零。
VT2基极电位呈下降趋势，IC2减小，T18中的感应电势将阻止IC2减少，极性是同名端为正。
于是VT2基极电位下降，VT1基极电位升高，这种连续的正反馈使VT2迅速由饱和变到截止。
而VT1则由截止跃变到饱和导通，半桥上的电流路径为：+VDc—VT1-T1a-L1-灯丝FL2-C5-灯丝FL1-C4-地。
电子镇流器的原理分析与检修
电子镇流器的原理分析与检修【摘要】电子镇流器比电感镇流器具有一系列优点，因此得到了广泛的应用。
电子镇流器是一种与气体放电灯配套的绿色节能电子照明产品，是当前日常生活、工作等应用最为普遍的照明装置。
荧光灯出现以来，—直人们采用电感式镇流器，以启辉器作为稳流和启动附件，它的优点是可靠性较高，使用寿命较长，但这种镇流器自身功耗大且体积、重量、噪音也较大，有频闪现象。
由于电子镇流器具有一系列优点，进一步分析、研究其工作性能对于提高照明效益有着显著的意义。
【关键词】电子镇流器原理检测1 电子镇流器工作原理交流电子镇流器是将工频（50/60Hz）交流电变换为较高频率的交流电，并能使一个或几个荧光灯正常启动和稳定工作的变换器。
交流电子镇流器的核心就是高频变换电路，在其全桥整流器与大容量的滤波电解电容器之间，往往要设置—级功率因数校正（PFC）升压型变换电路，获得低电流谐波畸变，实现高功率因数。
Dc/Ac逆变器的功能是将直流电压变换成高频电压。
作为功率开关使用的晶体管有双极型功率管。
（如：金属一氧化物—半导体场效应晶体管（MOS～FET）、静电感应晶体管（SIT）和绝缘栅双极型晶体管（IGBT））等。
逆变电路的开关频率—般为20—50kHz，输出波形取决于电路结构的选择。
DC/AC逆变电路主要有半桥式逆变电路和推挽式逆变电路两种型式，输出级电路通常采用LC串联谐振网络。
通过LC电路发生串联谐振启动灯，利用电容两端产生的高压脉冲将灯启动。
为使电子镇流器安全、稳定、可靠从镇流器输出到DC/AC逆变电路引入反馈网络，通过控制电路以保证与高频产生器频率同步化。
形成保护电路，是将电子镇流器的输出信号采样，一旦出现灯开路或灯不能启动等异常状态，则通过控制电路使振荡器停振，关断高频变换器输出，从而实现保护功能。
2 实验测量电子镇流器的参数2.1 万用表测量支路电压及电流电源输入电压：Ui=220V通过桥式镇流后电压：U1=280VQ2集电极对地电压：U2=18VQ1集电极对a点电压：U3=260V2.2 示波器测量高频电压波形及频率2.3 改进方法测量灯管两端电压当直接用示波器测量灯管两端电压时，由于示波器接有地线，容易使电路造成严重短路现象。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一拖二电子镇流器原理与维修
一、工作原理分析
AC220V电压经D1一D4整流，C1、C2滤波后输出300V左右的直流电压，一方面通过1K2和c4给BG2供电，另一方面经R1给C3充电。
当c3上的电压超过32_+4V时，即达到触发BG3的转折电压，BG3 导通，BG2饱和导通。
交变电流通过耦合变压器B1，绕组B1—1感应的电压使BGl由截止转入导通；绕组B1—2感应的电压使BG2由导通变为截止。
由于BGl、BG2的轮流导通和截止，在储能电感L1上两端产生很高的电压，激活灯管内壁荧光粉，使灯管发光。
R1、C3和BG3组成锯齿波形成启动电路，BGl、BG2和耦合变压器B1等组成高频振荡电路。
B1和C5、L2和C6分别组成串联谐振电路。
二、故障检查方法当出现灯管不亮故障时，要遵循先外后内、先易后难、先静后动的原则，再配合直观、替换、测电阻和电压的方法去检查，这样就可快速排除故障。
先外后内，就是先检查灯管及交流电压是否正常，后检查镇流器内部电路。
先易后难，就是先检查日光灯经常损坏的几个元件，后检查其他元件。
先静后动，即先用静态法(测电阻)检查，再用动态法(测电压)检查。
三、检修实例
故障现象1：只有一个灯管亮．另一个不亮。
分析检修：这种故障通常是灯管损坏或是电极接触不良。
把不亮的灯管拆下，用表检查灯丝电阻，发现有一端开路，换上新灯管后故障排除。
故障现象2：一只灯管两端发光，中间不亮。
分析检修：这种故障现象主要是c5或c6漏电或击穿所致。
电容漏电或击穿后，使得加在其两端的高压降低，不能击活灯管内壁荧光粉发光。
故障现象3：灯管全不亮。
分析检修：此故障多是镇流器内部元件损坏造成的。
先测输入电阻并检查灯丝，正常；检查BGl、BG2正常，通电测C1、C2两端电压正常，更换BG3后故障排除。
四、常见故障与损坏元件
DI～D4之一短路，烧保险、空气开关跳闸；若D1～D4之一开路。
灯光闪烁。
c1、c2漏电，灯光闪烁，启动慢或亮度低等；若漏电严重或击穿，则灯管不亮，烧保险、空气开关跳闸。
R1开路或阻值变大，灯管不亮或启动慢；若R1短路，灯管不亮。
R1、c1损坏，灯管不亮。
c3漏电，灯管不亮、启动慢。
BG3损坏，灯管不亮；BGl、BG2损坏，灯管不亮、亮度低或有“丝丝”声。
R3、R4开路或阻值变大，灯管不亮或启动慢。
c5、c6 漏电或容量下降，灯管内发出螺旋纹的光；若c5、c6击穿，灯管两端苊，中间不亮；若c5、c6开路或容量增大，灯管不亮。
电子镇流器的优点
电子镇流器与电感镇流器相比，不仅具有重量轻、成本低、低压易启动等优点，还具有以下3个突出的优点：1．发光无频闪．由于电子镇流器的工作频率很高(30kHz~ 60kHz)，人眼几乎感觉不到频闪：2．高效率，电子镇流器电路的整体效率可达到90％．较之电感镇流器可节省至少30％的能源：3．工作无噪声，电子镇流器不会产生类似电感镇流器磁震动所产生的低频噪声.。
