沥青路面裂缝病害处理
沥青路面病害及微表处理
沥青路面病害及微表处理1)病害处理(1)裂缝处理缝宽在10mm及以内的，应采用专用灌缝(封缝)材料或热沥青灌缝，缝内潮湿时应采用乳化沥青灌缝。
缝宽缝宽在10mm 以上时，应按坑槽处理的要求进行修补。
(2)壅包处理①壅包峰谷高差不大于15mm 时，可采用机械铣刨平整；②当壅包峰谷高差大于15mm 且面积大于2m²时，应采用铣刨机将壅包全部除去，并应低于路表面30mm及以上；③基础壅包，应更换已变形的基层，再重铺面层。
(3)车辙处理①当车辙在15mm 以上时，可采用铣刨机清除。
②当联结层损坏时，应将损坏部位全部挖除，重新修补。
③因基层局部下沉而造成的车辙，应先修补基层。
(4)沉陷、翻浆处理路基翻浆、沉陷应根据交通状况、含水情况、道路变形破坏程度，采取换土回填、挤密、化学加固等方法对病害进行处治。
回填应使用砂砾或水稳性能良好的材料。
①当土基和基层已经密实稳定后，可只修补面层。
②当土基或基层被破坏时，应先处理土基，再修补基层，重铺面层。
③当桥涵台背填土沉降时，应先处理台背填土后再修补面层。
当正常沉降时，可直接加铺面层。
(5)剥落处理①已成松散状态的面层，应将松散部分全部挖除，重铺面层，或应按0.8～1.0kg/m²的用量喷洒沥青，撒布石屑或粗砂进行处治。
②沥青面层因贫油出现的轻微麻面，可在高温季节撒布适当的沥青嵌缝料处治。
③大面积麻面应喷洒沥青，并应撒布适当粒径的嵌缝料处治，或重设面层。
④封层的脱皮，应清除已脱落和松动的部分，再重新做上封层。
⑤沥青面层层间产生脱皮，应将脱落及松动部分清除，在下层沥青面上涂刷粘层油，并应重铺沥青层。
(6)坑槽处理①坑槽深度已达基层，应先处治基层，再修复面层。
②修补的坑槽应为顺路方向切割成矩形，坑槽四壁不得松动，加热坑槽四壁，涂刷粘层油，铺筑混合料，压实成型，封缝，开放交通。
槽深大于50mm 时应分层摊铺压实。
③当采用就地热再生修补方法时，应先沿加热边线退回100mm, 翻松被加热面层，喷洒乳化沥青，加入新的沥青混合料，整平压实。
市政道路常见病害及相应处理方案分析
市政道路常见病害及相应处理方案分析市政道路作为城市的重要基础设施，承载着城市交通和人民出行的重要功能，但长时间的使用和恶劣的环境条件会导致道路出现各种病害。
本文将就市政道路常见病害及相应的处理方案进行分析。
一、沥青路面病害1. 老化开裂：沥青路面经过长时间的使用和紫外线的照射会出现老化现象，导致路面开裂。
处理方案：对于小面积、浅度的开裂可以采用热补修的方法进行修复，对于大面积、深度的开裂则需要进行覆盖或重新铺设沥青面层。
2. 鼓包变形：沥青路面在高温季节或承受过重车辆荷载时会产生鼓包变形。
处理方案：对于小面积的鼓包可以采用割开处理，清除杂质后再封补修复。
对于大面积的鼓包则需要重新铺设沥青面层。
二、水泥混凝土路面病害1. 坑洞：水泥混凝土路面在承受过重车辆荷载或遭受冻融循环的作用下会产生坑洞。
处理方案：小面积的坑洞可以采用补丁修复的方法进行修补，大面积的坑洞需要进行重新浇筑水泥混凝土。
2. 裂缝：水泥混凝土路面在干燥收缩、温差变化等因素的作用下会产生裂缝。
处理方案：小幅度的裂缝可以采用密封剂进行填充，大幅度的裂缝需要进行铣刨处理，并重新浇筑水泥混凝土。
三、人行道病害2. 下陷：人行道下陷主要是因为地基不均匀或土壤沉降引起的。
处理方案：对于小面积的下陷可以进行打碎、加填的处理，对于大面积的下陷则需要重新进行修筑。
四、排水系统病害1. 结构破损：排水系统的管线或雨水口出现老化、破裂等状况。
处理方案：对于小范围的破损可以进行修补，对于大范围的破损则需要进行更换或疏通。
2. 堵塞：排水系统的管线或雨水口被杂物或沉积物堵塞。
处理方案：可通过清理、疏通等方法进行处理。
市政道路常见的病害主要包括沥青路面病害、水泥混凝土路面病害、人行道病害和排水系统病害。
对于这些病害，要根据具体情况采取相应的处理方案，以确保市政道路的正常使用和安全性。
沥青混凝土路面施工常见病害及防治措施
沥青混凝土路面施工常见病害及防治措施沥青混凝土路面是道路交通的重要组成部分，它承载着车辆和行人的交通，为人们的出行提供了便利。
随着使用时间的增长，沥青混凝土路面也会出现一些病害，比如龟裂、起砂、坑洞等问题，影响着路面的使用和安全。
正确的施工和及时的维护对于延长沥青混凝土路面的使用寿命至关重要。
本文将对沥青混凝土路面施工常见病害及防治措施进行详细介绍。
1. 龟裂：龟裂是沥青混凝土路面常见的病害之一，它表现为路面出现许多不规则的裂缝，状如蚌壳。
龟裂的主要原因是材料和施工工艺的问题，如沥青含量不足、沥青温度不适、基层不均匀等等。
2. 起砂：沥青混凝土路面出现起砂的现象是指路面表面的骨料被机动车辆的行驶和雨水的冲刷所掀起，导致路面表面松散。
起砂的原因主要是沥青浆料粘结不牢固、骨料的形状不合理等。
3. 坑洞：坑洞是指路面表面局部凹陷的现象，通常是由于路面上的损坏或磨损所导致。
坑洞的出现会给行车造成隐患，容易引发交通事故。
1. 龟裂的防治：针对龟裂问题，要从材料和施工工艺两方面着手。
在材料选择上，要选择质量良好、符合标准的沥青混凝土原材料；在施工工艺上，要保证路面基层的均匀和牢固，合理控制沥青含量和温度，加强施工间的接头处理等。
2. 起砂的防治：起砂问题的根本解决办法是改善沥青混凝土的配合比和施工工艺，增加沥青的含量和矿粉的使用量，加强施工工序的协调和沥青混凝土路面的振实密实。
3. 坑洞的防治：坑洞问题主要是由于路面的损坏或磨损导致的，因此要定期对路面进行检测和维修。
一旦发现路面出现坑洞，要及时进行修补，以防止病害加剧。
除了上述的病害和防治措施外，还有一些常见的病害如路面泛油、路面塌陷、路面开裂等，都需要采取相应的防治措施。
正确的施工和及时的维护是确保沥青混凝土路面长期使用的关键。
在日常使用中，我们还可以采取以下措施来延长沥青混凝土路面的使用寿命：1. 避免在沥青混凝土路面上急刹车、急转弯，减少对路面的冲击和磨损；2. 定期对路面进行清扫，清除积水和杂物，保持路面通畅；3. 注意保持路面干燥，尽量减少雨水的浸泡和侵蚀；4. 减少大型车辆在路面上的停留和转弯，以减少对路面的压力；5. 定期对沥青混凝土路面进行检测和维修，及时发现问题并进行处理。
沥青路面病害处理方案

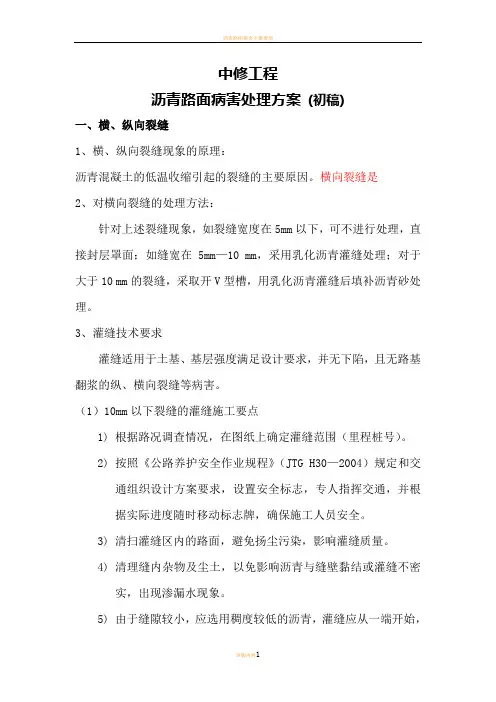

中修工程沥青路面病害处理方案(初稿)一、横、纵向裂缝1、横、纵向裂缝现象的原理：沥青混凝土的低温收缩引起的裂缝的主要原因。
横向裂缝是2、对横向裂缝的处理方法：针对上述裂缝现象，如裂缝宽度在5mm以下，可不进行处理，直接封层罩面；如缝宽在5mm—10 mm，采用乳化沥青灌缝处理；对于大于10 mm的裂缝，采取开V型槽，用乳化沥青灌缝后填补沥青砂处理。
3、灌缝技术要求灌缝适用于土基、基层强度满足设计要求，并无下陷，且无路基翻浆的纵、横向裂缝等病害。
（1）10mm以下裂缝的灌缝施工要点1)根据路况调查情况，在图纸上确定灌缝范围（里程桩号）。
2)按照《公路养护安全作业规程》（JTG H30—2004）规定和交通组织设计方案要求，设置安全标志，专人指挥交通，并根据实际进度随时移动标志牌，确保施工人员安全。
3)清扫灌缝区内的路面，避免扬尘污染，影响灌缝质量。
4)清理缝内杂物及尘土，以免影响沥青与缝壁黏结或灌缝不密实，出现渗漏水现象。
5)由于缝隙较小，应选用稠度较低的沥青，灌缝应从一端开始，由低到高、缓慢地向前灌缝，以使灌缝饱满均匀。
6)采用沥青灌缝时，冷却后开放交通；采用乳化沥青灌缝时，完全破乳后开放交通。
（2）宽深裂缝的灌缝1）根据路况调查结果，在图纸上确定灌缝范围（里程桩号）。
2）根据路面裂缝的具体情况，确定裂缝填封的方案。
3）按照《公路养护安全作业规程》（JTG H30-2004）规定设置安全标志，专人指挥交通，并根据工程进度随时移动标志牌，确保施工人员安全。
4）清扫灌缝区内的路面，避免扬尘污染，影响灌缝质量。
5）缝宽在5mm以内的裂缝，由于尚未发生结构性损坏，通常不对裂缝作更多的处理，可用不同性质的沥青灌缝，目的是防止由于雨水、冰雪通过裂缝向下渗入而继续扩大，属于预防性养护的范畴。
a、机械设备准备。
灌缝机、清缝设备，并应进行全面检查，确保其技术状况良好。
b、材料准备。
稠度较低的热沥青、乳化沥青、改性乳化沥青、密封胶、石屑或粗砂等。
沥青砼路面的破损处理方案
沥青砼路面的破损处理方案1、裂缝处理（1）高温季节，全部或大部分可愈合的轻微裂缝，可不进行处理。
不能愈合的轻微裂缝的处治方法如下：将有裂缝（小于5mm）的路段清扫干净并均匀喷洒少量沥青（低温、潮湿季节宜喷洒乳化沥青），再匀撒一层2～5mm的干燥洁净石屑或中粗砂，最后用轻型压路机碾压整平。
沿裂缝涂刷少量稠度较低的沥青。
（2）横向或纵向裂缝，按裂缝宽度以如下步骤处治：缝宽在3mm以内的裂缝：采用一布两油的方法进行贴缝、隔缝处理。
即：将土工布裁剪成长条状，宽度不宜小于50cm→沿裂缝处理范围内按0.3～0.4Kg/m2涂刷粘层沥青→沿裂缝粘贴条形土工布，土工布接头搭接宽度不应小于5mm，搭接处应涂刷粘层沥青→粘贴完后在土工布上按0.4～0.6Kg/m2 涂刷一层粘层沥青→在土工布粘层沥青上按3～5m3/1000m2均匀撒布石屑，并用轻型压路机压平。
缝宽在3～5mm以内的裂缝：方法一：应先清除缝中杂物→将稠度较低的热沥青灌入缝内（灌入深度约为缝深的2/3）→再填入干净石屑或粗中砂，并捣实→最后将溢出缝外的沥青、石屑、砂等余料清除。
方法二：采用两布三油进行处理即刷一层沥青贴一层布→再刷一层沥青贴一层布→在第二层布上最后刷一层沥青撒布石屑。
（具体方法与一布两油相同）缝宽在5mm以上的裂缝：应除去已松动的裂缝边缘→再用热拌沥青混合料或乳化沥青混合料填入缝中，捣实。
（3）因路面设计使用年限较长，或沥青老化等原因出现的大面积裂缝（包括网裂），如基层未破坏，通过技术经济比较，可选用下列维修方法：采用乳化沥青稀浆封层，封层厚度宜为3～6mm。
加铺沥青混合料封层，或先按要求铺设土工布，再加铺沥青混合料封层。
改性沥青薄层罩面。
（4）因面层而造成路基、基层破坏的严重龟裂，应先按要求处理好路基、基层后再进行面层处理。
2、拥包处理（1）因施工操作不慎将沥青漏洒在面层上而成的拥包，将拥包刨除进行路面表面处治。
（2）已趋于稳定的轻微拥包，应将拥包用机械刨削或人工铲除后整平、处治。
沥青混凝土面层病害处理专项施工方案
沥青混凝土面层病害处理专项施工方案一、背景介绍沥青混凝土面层是道路交通领域常见的路面材料，但在使用过程中常常会受到各种病害的影响，例如龟裂、坑洞等。
这些病害如果不及时处理，将会加剧道路的损坏，影响行车安全。
因此，针对沥青混凝土面层的病害处理，制定专项施工方案至关重要。
二、病害类型及特征沥青混凝土面层主要的病害包括龟裂、坑洞、起砂、泛油等。
龟裂主要分为表面龟裂和深层龟裂，坑洞则是表面出现的坑洼，起砂是指面层颗粒松散，泛油则是指表面沥青过多、泛白。
三、处理方案3.1 龟裂处理表面龟裂：对于表面龟裂，首先要清理裂缝，再使用高强度沥青胶黏补料进行填充，最后覆盖新的沥青混凝土面层。
深层龟裂：对于深层龟裂，需要先进行切割处理，清除老化的路面，再进行补强加固，并确保质量。
3.2 坑洞处理坑洞处理需要清理坑洞，填充合适的碎石料，再进行捣实，最后铺设新的沥青混凝土面层。
3.3 起砂处理起砂处理需要先清理面层颗粒，再进行密实处理，最后覆盖新的表层。
### 3.4 泛油处理泛油处理需进行清理表层材料，再使用底层沥青混凝土进行封闭处理，最后进行重新铺设表层。
四、施工注意事项1.在施工过程中，要注意按照标准程序进行操作，确保施工质量。
2.施工人员要具备相关的技术和安全意识，遵守安全操作规程。
3.施工现场要保持整洁，避免对周围环境造成污染。
4.施工设备要进行定期检修维护，保证施工进度和质量。
5.最后要对施工质量进行验收，确保处理效果达到预期要求。
五、结语沥青混凝土面层病害处理是保障道路安全和舒适行驶的重要环节，只有及时有效地处理才能延长道路使用寿命，提升交通效率。
本文提供的专项施工方案旨在指导施工人员合理处理沥青混凝土面层病害，希望对相关工作提供帮助。
公路沥青路面裂缝的预防和处理
公路沥青路面裂缝的预防和处理公路沥青路面裂缝是常见的路面病害，如果不及时预防和处理，会给行车和行人带来安全隐患，同时也会增加维护成本。
本文将从预防和处理两个方面进行介绍。
预防预防是最好的治理方法，以下措施可以有效预防公路沥青路面出现裂缝。
1. 建立合理的路基结构路基结构是公路的基础，合理的路基结构能够有效分担荷载压力，减轻路面的承载压力，从而减少路面裂缝的发生。
因此，在设计、施工路基时，应根据交通量、车辆类型、土地地质信息等因素采用合理的路基结构，使其与路面衔接。
同时，还应根据当地气候和交通运行情况加强路基排水和加固工作。
2. 选择合适的材料材料的选择直接关系到公路的使用寿命和耐久性，可以选择在材料中加入削弱滞后性的化学成分或添加一定的改性剂来提高材料的柔性，从而在一定程度上延长路面的使用寿命。
3. 按规定施工施工的过程是否符合规范性要求直接影响到路面的质量。
在施工时应根据设计方案按照规范进行施工，尽量减少施工时的误差和抗拉强度的降低。
处理即使是做好了预防措施，裂缝也是不可避免的。
必须及时处理，以保证公路的安全性和功能性。
1. 加强维护定期进行维护，及时处理路面上的裂缝。
可以采用不同的方法进行补修，提高路面的平整度，延缓修路时间，减少额外费用支出。
2. 采用不同的填充材料填缝材料是一种经济有效的路面裂缝处理方式。
在选择填缝材料时应结合实际情况进行选型，包括灌注剂、沥青刮刀料、非沥青弹性体、热塑性材料和聚氨酯填缝材料等。
3. 采用新技术随着科技的发展，科技技术有可能会成为新型的解决方案。
比如利用生物材料修补路面，电化学溶解法、微生物净化砂等。
结论公路沥青路面裂缝的处理，首先需要做好预防工作，包括建立合理的路基结构、选择合适的材料和按规定施工。
当出现裂缝时，及时采用加强维护、填缝材料或新技术的方式进行处理，以保证公路的安全性和功能性。
沥青路面病害与处置
沥青路面病害与处置1 沥青路面常见的病害1.1 裂缝现象表状为发裂、线状裂缝、纵向裂缝、横向裂缝、反射裂缝、龟裂。
主要破坏原因：施工基层碾压不实，或新旧接缝处理不当而形成裂缝；面层含水率逐年积聚，在不利季节。
弓l 起路面强度降低而产生裂缝；混合料质量差，辗压温度又不当，引起的辗压裂缝；混合料摊铺时间长；由于基层温度、湿度的变化，结构发生胀缩而产生裂缝；结合料老化，面层性能退化，路面整体强度不足而产生裂缝。
1.2松散、麻面、坑槽表状为表层矿料松动、出现麻坑表面局部不平凹陷。
主要原因：嵌缝料粒径不当，用料不合比例，或初期养护嵌缝未回归而散失；低温季节施工，工序未衔接。
油与料结合不良，矿料飞散，轻则出现麻面。
重则出现坑槽；表面用油量偏少，结合料加温过度。
失去粘结力而松散，形成麻面、表层坑槽；雨季施工，矿料潮湿，或用酸性矿料未作处治而散失成麻面、坑槽；由于基层压实不够，强度不均，基层不平，面层渗人海洋污染水。
局部先破损而成坑槽。
1.3 啃边现象表状为边缘破裂破坏。
主要原因：由于交通量增大，路宽不适应，或因不设路牙而作边部加固，边部因行车超压而引起啃边；路面与路肩衔接不顺，路肩横坡过大，或因路肩坑槽积水而导致啃边；路面平交道口处，未设必要的平台。
边缘均被压坏。
1.4 沉陷表状为均匀沉陷、不均匀沉陷、局部沉陷。
主要原因：基层局部强度不足或水稳性不良引起沉陷；超载重的大型车通过，面层混合料料质差，土基压实度不够或路基有隐患未处理好。
1.5 泛油、油包、拥包表状为高温时沥青渗出面层零散分布疙瘩状，推挤、滑动成隆起形变。
主要原因：单位面积用油量过大或者矿料不足，或因低温施工，加大用油量而造成泛油；用油量偏高、粘滞度低，或路拱偏大，气温高，面层受行车拥挤成包；初期养护处治泛油时，用料过细而形成油包，或者成拥包；由于材料质差，油石比不当，面层高温时发软，辗成拥包；基层局部含水量大、面层与基层粘结不良，高温时推挤成拥包。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
龟裂治理
对于局部龟裂:
❖ 轻:采用封层类处治，或表面复苏剂、部分深度修补。 ❖ 中:部分深度修补、全深度修补。 ❖ 重:部分深度修补、全深度修补。
对于大面积龟裂:
❖ 结构性罩面（防止反射裂缝）、铣刨重铺、厂拌再生、重 建。
块裂治理
❖ 轻：不处治；封层类处治；表面复苏剂；清缝灌缝或开 槽灌缝
❖ 中：封层类处治；清缝灌缝或开槽灌缝；薄层罩面 ❖ 重：铣刨、重建。
➢桥梁涵洞两侧的填土产生固结或地基 沉降。
预防措施：
➢合理组织施工，摊铺作业连续进行，尽 量减少冷接缝； ➢充分压实横向接缝；选取优质的适用于 本地区气候条件的沥青； ➢桥涵两侧填土充分压实。
纵向裂缝
现象：
裂缝走向基本与行车方向平行， 裂缝长度和宽度不一。
原因分析：
❖ 前后摊铺幅相接处的冷接缝未 按有关规范要求认真处理，结 合不紧密而脱开。
网裂预防措施
❖ 沥青面层摊铺前，对下卧层应认真检查，及时清除泥灰， 处理好软弱层，保证下卧层稳定，并宜喷洒0.3-0.6kg/㎡ 粘层沥青；
❖ 原材料质量和混合料质量严格按照规范要求进行选定、拌 制和施工；
❖ 沥青面层各层应满足最小施工厚度的要求，保证上下层的 良好粘结；路面结构设计应做好交通量调查和预测。
初期是一串细微的纵向平行裂缝，随 着行车的反复作用，裂缝连片发展成 网状或龟背状裂缝。
开裂机理
反射裂缝、低温开裂:
水泥稳定类基层由于湿度变化或水泥 混凝土路面板块之间接缝错台而产生横 向收缩裂缝反映到面层上来，使面层相 隔一定距离出现横向反射裂缝。
寒冷地区面层材料低温时收缩受到阻 碍产生较大的拉应力，当拉应力超过材 料的抗拉强度时，面层便会出现横向断 裂。
网状开裂原因
龟裂：
❖ 通常与荷载相关，超载重载以及路面结构本身的不足都可 能造成龟裂
❖ 土基、基层局部压实不好，或者渗入的水造成水损坏，使 局部结构强度不足
❖ 路面厚度不足 ❖ 沥青含量过低、空隙率过高、沥青层厚度不足、沥青老化
等造成沥青层容易开裂 ❖ 由块裂发展而成。
块裂
❖ 与温度和沥青老化有关，发生在沥青老化与硬化的路面上， 属于温度开裂
❖ 沟槽回填土应分层填筑、压实，压实度必须达到要求。如符合质量要 求的回填土来源或压实有困难时，须做特殊处理，如采用黄沙、砾石 砂或有自硬性的高钙粉煤灰或热闷钢渣等。
❖ 拓宽路段的基层厚度和材料须与老路面一致，或稍厚。土路基应密实、 稳定。铺筑沥青面层前，新老路面接缝宜用热烙铁烫密。
反射裂缝
现象：基层产生裂缝后，在温度和
总结
精心选材 精心设计 精心施工 精心养护 加强交通管理
行车荷载作用下，裂缝将逐渐反射到 沥青层表面，路表裂缝的位置形状与 基层裂缝基本相似。半刚性基层以横 向裂缝居多。对于在柔性路面上加罩 沥青结构层，裂缝形式不一，取决于 下卧层。
原因分析：
➢半刚性基层收缩裂缝的反射裂缝； ➢在旧路上加罩沥青面层后原路面上 已有裂缝包括水泥混凝土路面的接缝 反射。
反射裂缝
这些横向裂缝在初期不会影响行车， 但在水分不断侵蚀下，其边缘会出现碎 裂而使缝隙扩大，并在其周围逐步发展 成网状裂缝。
横向裂缝
现象：裂缝与路中心线基本垂直，缝宽不一，缝长有贯穿整
个路幅的，也有部分路幅的。
原因分析：
➢施工缝未处理好，接缝不紧密，结合不良；
➢沥青未达到气候条件和使用条件的质量标准；
➢半刚性基层收缩裂缝的反射缝；
❖ 纵向沟槽回填土压实质量差而 发生沉陷。
❖ 拓宽路段的新老路面交界处沉 降不一。
纵向裂缝
预防措施：
❖ 采用全路幅一次摊铺，如分幅摊铺时，前后幅应紧跟，避免前摊铺幅 混合料冷却后才摊铺后半幅，确保热接缝。
❖ 如无条件全路幅摊铺时，上、下层的施工纵缝应错开15cm以上。前 后幅相接处为冷接缝时，应先将已施工压实完的边缘斜部分切除，切 线须顺直，侧壁要垂直，清除碎料后，宜用热混合料敷贴接缝处，使 之预热软化，然后铲除敷贴料，并对侧壁涂刷0.3-0.6kg/m2粘层沥 青，再摊铺相邻路幅。摊铺时控制好松铺系数，使压实后的接缝结合 紧密、平整。
预防ቤተ መጻሕፍቲ ባይዱ施：
❖ 采取有效措施减少半刚性基层收缩裂缝材料； ❖ 在旧路面加罩沥青路面结构层前，可先铣削原路面后再加罩，
或采用铺设土工织物、玻纤网后再加罩，以延缓反射裂缝的 形成。 ❖ 设置应力吸收层。
横、纵向以及反射裂缝治理方法：
❖ 裂缝小于2mm时，可不作处理； ❖ 中小裂缝（2-20mm)用乳化或者改性沥青灌缝；罐缝前，
沥青路面裂缝类病害
高超
路面损坏类型
1
裂缝类
2
变形类
3
表面缺陷类
裂缝类型
路面裂缝
纵向裂 缝
横向裂 缝
龟裂
Co块nc裂ept
反射裂 缝
裂缝类型
开裂机理
疲劳开裂:
疲劳开裂是指路面无显著永久变形情 况下沿轮迹带出现的裂缝。
行驶在路上的轮载使沥青面层受到反 复的弯曲变形。当荷载作用下面层底 部产生的弯拉应变（应力）超过了材 料的疲劳限度，便在底面处发生开裂， 并逐渐扩展到表面。
清缝；罐缝后，表面撒粗砂或3-5 mm石屑。 ❖ 裂缝大于20mm或者裂缝密集，采用铣刨重铺、重建等措施
更加经济有效。
网状开裂
龟裂:
一系列互相交叉连接的裂缝，将路面分为块度较小的裂块。通常块度小 于20cm，大的可以达到50cm。一与荷载有关，通常发生在轮迹带处。
块裂：
一系列互相交义连接的裂缝，将路面分为块皮较大的裂块。通常块度在 50-200cm范围内，一与荷载无关，通常发生在整个路面表面上。
