边缘构件选筋规则
剪力墙边缘构件配筋详细分析
面外长度修正系数β对 配筋的影响
随着剪力墙高度降低、混凝土强度等级提高， 剪力墙配筋出现减小的趋势。钢筋混凝土构件 的稳定系数 值对配筋的影响会逐渐减小，按照 公式（1），剪力墙配筋面积 为负值时，表示 此时混凝土部分可以承担全部的轴向压力，而 不需要钢筋参与受力，钢筋混凝土构件的稳定 系数 已经不起作用，此时墙体的面外效应已经 不是其轴心受压承载力影响因素，面外修正系 数 符合了这个规律。
35
36
“混凝土规范”、“抗 规”、“高规”关于 构造边缘构件尺寸的 规定略有不同，程序 允许用户依据不同的 规范确定。
38
1607（只考虑相当于墙平面内的配筋1607，不考虑另外一侧的配筋， 且分布筋配筋率取为0）
短肢墙全截面配筋：1100*300*0.01%=3300，除以2=1650
• 实例5：带端柱剪力墙的边缘构件
竖向墙：8900+（400-200）*350*0.6%=9320 水平墙：10881+（400-200）*350*0.6%=11301 柱（9602+9629）*2-4*490=36502 叠加得：36502+9320+11301=57123
14000 400 3000
7000 400 3000
7000 400 3000
端柱长(mm) 200
200
200
轴力N(KN) 混凝土强度
fc(Mpa) 钢筋抗压强 度fy(Mpa) 竖向分布筋
配筋率%
8642000 11.9 300 0.3
8642000 11.9 300 0.3
8642000 16.7 300 0.3
轴压比
边缘构件属性
• 执行规范较高要求
构造边缘构件配筋率
构造边缘构件配筋率边缘构件配筋率是指钢筋混凝土结构中边缘构件（如梁、柱等）的配筋量与构件截面面积之比，是结构设计中一个重要的参数。
通过合理设置边缘构件配筋率，可以有效提高结构的承载能力、抗震性能和抗裂性能。
下面将从几个方面来探讨边缘构件配筋率的构造方法和设计要点。
首先是受力分析。
在进行边缘构件配筋率的设计时，需要对边缘构件的受力情况进行充分的分析。
边缘构件通常承受较大的受拉力和弯矩，因此在配筋率的确定时需要考虑到这些受力情况。
可以采用有限元分析等手段，对边缘构件进行力学计算，得到准确的受力情况，为配筋率的设计提供依据。
其次是规范要求。
在进行边缘构件配筋率的设计时，需要参考相关的设计规范。
设计规范中通常会给出边缘构件配筋率的要求或建议。
例如，中国混凝土结构设计规范中规定了钢筋混凝土边缘构件的最小配筋率，以确保结构的安全性和承载能力。
设计师应当根据具体的工程要求和结构性能的需求，合理确定边缘构件的配筋率。
另外是工程实践经验。
在进行边缘构件配筋率的设计时，设计师还应考虑到实际的施工和建筑经验。
通过观察和总结已建成的工程实例，可以了解到在具体的工程中边缘构件配筋率的实际应用情况。
实践经验可以提供有价值的参考，帮助设计师确定合适的配筋率，避免出现结构性能不满足设计要求的问题。
最后是材料性能。
边缘构件配筋率的设计还要考虑到钢筋和混凝土材料的性能。
钢筋的强度和粘结性能直接影响到构件的受力性能，而混凝土的强度和韧性则决定了结构的抗震和抗裂性能。
设计师需要根据具体的材料试验数据和材料性能要求，合理选择配筋率，以确保结构的材料性能得以充分发挥。
综上所述，边缘构件配筋率的设计需要综合考虑受力分析、规范要求、工程实践经验和材料性能等多个因素。
只有通过合理的配筋率设计，才能确保结构的安全性、承载能力和耐久性。
因此，在进行边缘构件配筋率设计时，设计师应该充分了解各种因素的影响，灵活应用，并进行充分的实践验证，确保设计方案的科学可靠性。

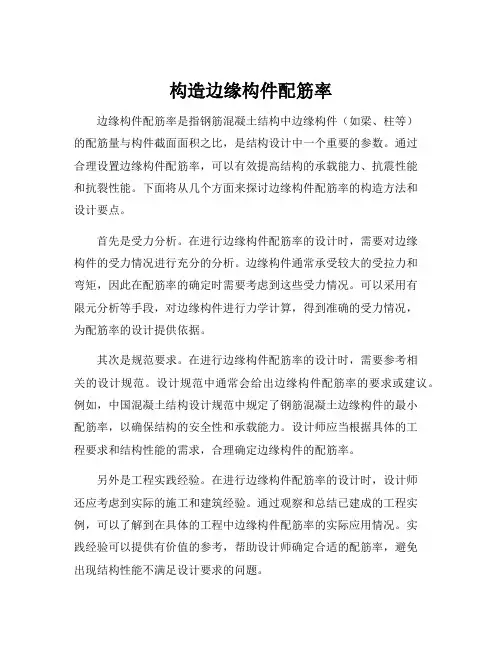

构造边缘构件配筋率
构造边缘构件配筋率
边缘构件配筋率是指边缘构件中钢筋的总面积与混凝土截面面积之比。
它用来表征边缘构件的抗弯刚度和承载能力，确保了边缘构件在受力时不发生过度变形和破坏。
在构造边缘构件的配筋率时，需要考虑结构设计的要求以及混凝土和钢筋的性能。
常见的边缘构件包括梁、板、柱和墙等。
配筋率的确定一般是根据设计荷载和构件尺寸来确定的。
通常情况下，边缘构件在受弯和剪力作用下的最小配筋率应满足以下规定：
1. 对于受弯构件（梁、板等），一般按照混凝土受压区域截面面积的0.15%~0.25%进行配筋，以提高构件的刚度和抗弯承载能力。
2. 对于受剪构件（柱、墙等），一般根据构件的长宽比、轴力和设计荷载确定剪力配筋率。
一般来说，长宽比较大且受弯承载力较大的构件，剪力配筋率应适当增大。
3. 对于边缘构件的纵向配筋率，一般按照设计荷载和满足混凝土受压区域承载力要求来确定。
在实际设计中，除了满足结构强度和刚度的要求外，还需要考虑施工的可行性和经济性。
因此，配筋率的确定需要综合考虑多个因素，包括结构安全性、施工难度和造价等。

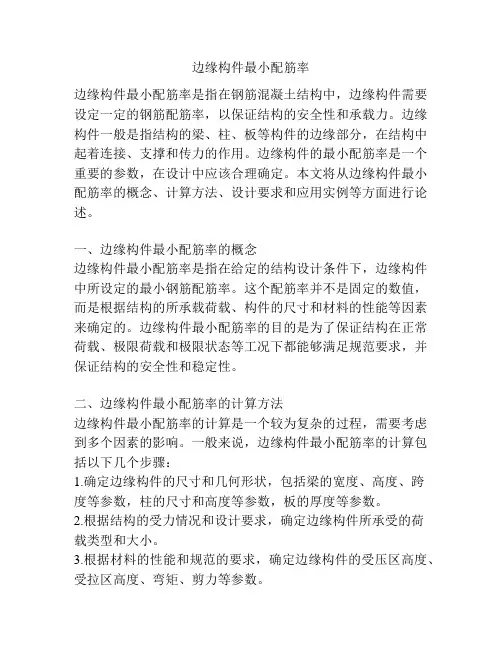

边缘构件最小配筋率
边缘构件最小配筋率边缘构件最小配筋率是指在钢筋混凝土结构中，边缘构件需要设定一定的钢筋配筋率，以保证结构的安全性和承载力。
边缘构件一般是指结构的梁、柱、板等构件的边缘部分，在结构中起着连接、支撑和传力的作用。
边缘构件的最小配筋率是一个重要的参数，在设计中应该合理确定。
本文将从边缘构件最小配筋率的概念、计算方法、设计要求和应用实例等方面进行论述。
一、边缘构件最小配筋率的概念边缘构件最小配筋率是指在给定的结构设计条件下，边缘构件中所设定的最小钢筋配筋率。
这个配筋率并不是固定的数值，而是根据结构的所承载荷载、构件的尺寸和材料的性能等因素来确定的。
边缘构件最小配筋率的目的是为了保证结构在正常荷载、极限荷载和极限状态等工况下都能够满足规范要求，并保证结构的安全性和稳定性。
二、边缘构件最小配筋率的计算方法边缘构件最小配筋率的计算是一个较为复杂的过程，需要考虑到多个因素的影响。
一般来说，边缘构件最小配筋率的计算包括以下几个步骤：1.确定边缘构件的尺寸和几何形状，包括梁的宽度、高度、跨度等参数，柱的尺寸和高度等参数，板的厚度等参数。
2.根据结构的受力情况和设计要求，确定边缘构件所承受的荷载类型和大小。
3.根据材料的性能和规范的要求，确定边缘构件的受压区高度、受拉区高度、弯矩、剪力等参数。
4.根据结构的边缘构件所承受的荷载和受力情况，计算所需的最小配筋率。
5.参考规范中对于边缘构件最小配筋率的要求，确定最终的设计配筋率。
三、边缘构件最小配筋率的设计要求边缘构件最小配筋率的设计要求主要体现在国家相关的建筑结构设计规范中，如《钢筋混凝土结构设计规范》(GB 50010-2010)等。
这些规范对边缘构件的最小配筋率提出了一些具体的要求，以确保结构的安全性和稳定性。
常见的设计要求包括以下几个方面：1.钢筋保护层不应小于规范要求的数值，以保证钢筋的防腐蚀和耐久性。
2.边缘构件的最小配筋率应满足规范的要求，一般不低于规范规定的数值。
边缘构件 纵筋直径
边缘构件纵筋直径边缘构件，顾名思义，就是指在建筑物或者其他结构中处于边缘位置的构件。
它们通常位于结构的边缘或交接处，负责传递和分散荷载、保证结构的稳定性和安全性。
边缘构件的设计和选择是结构工程中非常重要的一环，其中纵筋直径是一个关键参数。
纵筋直径是指边缘构件中使用的纵向钢筋的直径大小。
纵筋是承受结构荷载的主要力量传递元素，其大小和数量直接影响着结构的强度和稳定性。
纵筋直径的选择不仅要考虑荷载大小和结构形式，还要充分考虑材料的力学性质和施工工艺，确保边缘构件的安全性和耐久性。
在选择纵筋直径时，首先要考虑边缘构件所承受的荷载大小。
在设计过程中，工程师通常会根据结构的受力分析确定荷载大小，然后根据设计准则和规范来选择合适的纵筋直径。
一般来说，如果承受的荷载较大，纵筋直径也应该相对较大，以增强结构的承载能力。
其次，结构形式也是影响纵筋直径选择的重要因素之一。
不同的结构形式对边缘构件的力学性能要求也有所不同。
例如，对于悬挑结构来说，由于受力方式的特殊性，边缘构件通常需要更大直径的纵筋来抵抗弯曲和剪切力。
而对于连梁结构来说，边缘构件通常需要更大直径的纵筋来承受水平力和剪力。
此外，材料的力学性质和施工工艺也是选择纵筋直径的因素。
纵筋的直径越大，其截面积和抗拉强度也越大。
然而，纵筋直径过大会增加纵筋的用量和施工难度，同时也会增加成本。
因此，需要根据具体情况选择合适的纵筋直径，以兼顾结构性能和经济性。
在实际工程中，为了确定边缘构件的纵筋直径，工程师需要进行详细的结构分析和计算，并参考相关的设计准则和规范。
他们会考虑荷载大小、结构形式、材料性质和施工工艺等因素，以确保边缘构件的安全性和可靠性。
总之，边缘构件的纵筋直径选择是影响结构强度和稳定性的重要因素之一。
合理选择纵筋直径需要综合考虑荷载大小、结构形式、材料性质和施工工艺等多个因素。
通过科学的分析和计算，工程师可以确定适当的纵筋直径，确保边缘构件满足设计要求，达到安全可靠的目标。
构造边缘构件配筋计算
边缘构件配筋计算是结构工程中一项重要的任务，它涉及到建筑物的稳定性和安全性。
下面将详细介绍边缘构件配筋计算的步骤和注意事项，以帮助工程师们更好地理解和应用。
一、基本概念和原理边缘构件是指位于结构边缘或角落处的构件，如梁、柱等。
它们承担着传递和分散荷载的作用，因此需要进行精确的配筋计算以确保其承载能力和稳定性。
边缘构件的配筋计算主要基于力学原理和结构设计规范，通过考虑荷载、材料性能、构件几何尺寸等因素，确定钢筋的数量、直径和布置方式。
二、计算步骤确定荷载：根据结构设计规范和使用要求，确定边缘构件所承受的荷载，包括恒载、活载、风载、地震荷载等。
选择材料：根据设计要求和当地资源情况，选择合适的钢筋和混凝土材料。
确定材料的强度等级、弹性模量等性能指标。
初步设计：根据荷载和材料性能，进行边缘构件的初步设计。
确定构件的截面形状、尺寸和钢筋的初步配置。
受力分析：对边缘构件进行受力分析，包括弯矩、剪力、轴力等。
根据受力分析结果，调整钢筋的配置，以满足承载力和稳定性的要求。
详细设计：在受力分析的基础上，进行详细设计。
确定钢筋的具体数量、直径、间距和锚固长度等。
同时，考虑施工便利性和经济性，优化钢筋的布置方式。
复核与校验：完成配筋设计后，进行复核与校验。
检查钢筋的配置是否符合设计规范和实际施工条件，确保设计的合理性和可行性。
三、注意事项严格遵守设计规范：在进行边缘构件配筋计算时，必须严格遵守国家相关设计规范和行业标准，确保设计的合规性和安全性。
考虑施工因素：在设计过程中，应充分考虑施工因素，如钢筋的加工、运输、安装等。
确保设计的可实施性和经济性。
注重细节处理：在配筋计算中，应注重细节处理，如钢筋的锚固长度、间距等。
这些细节因素可能对构件的性能产生重要影响，需要仔细考虑和计算。
合理利用计算机辅助设计：现代计算机辅助设计软件可以大大提高配筋计算的效率和准确性。
工程师们应充分利用这些工具，提高设计质量和效率。
及时更新知识：随着科技的发展和规范的更新，边缘构件配筋计算的方法和标准也在不断变化。
剪力墙墙身边缘构件配筋说明
剪力墙配筋计算结果H0.8是指Swh范围内的水平分布筋面积，Swh范围指的就是Satwe参数中的墙水平分布筋间距，是指的双侧的，那么单侧就是0.8/2=0.4cm^2,而一根8为0.503，已远大于0.4，所以Φ8@200足够，不必加大。
墙竖向分布筋配筋率0.3%进行计算”：计算过程是：1000X200X0.3%=600mm^2，但同样是指双侧，除以2就是300mm^2.3. 剪力墙墙身水平筋的计算：假定在总信息中输入的水平筋间距为200，satwe算的的水平筋配筋面积为H3.0，假定墙厚为400mm，两排筋，那么水平筋单边配筋面积是不是这样计算：（300/2）*1000/200=750mm2单边配筋面筋为300/2@200，即150mm2@200。
我一般先换算成1米内的配筋值再来配比如你输入的间距是250 mm 计算结果是H0.8 那就用0.8*100*1000/250=320mm2 再除以2 就是160mm2 再查板配筋表就可以了所以配8@200面积250>160 满足要求了！阴影区就是λv区域的钢筋构造都是箍筋（大箍套小箍），λv/2区域的钢筋构造是箍筋与拉筋。
阴影部分是剪力墙的加强部位在设计的时候要考虑纵筋的间距不大于200mm,阴影范围以外的地方按照墙体配筋即可并且墙体的配筋率一般是0.25%对于抗震墙约束边缘构件，阴影部分（抗震规范图6.4.7）必须采用箍筋，阴影范围之外可以采用箍筋或拉筋，但约束边缘构件的边界处应为箍筋约束边缘构件纵筋间距最大为300 具体参考箍筋无知的间距要求，高规要求箍筋间距最大不宜大于300 不应大于纵筋间距的2倍而构件内一般都是有纵筋的地方都需要箍筋或者拉筋链接起来。
规范没规定纵筋的最大间距，可规定了约束边缘构件箍筋（拉筋）的肢距不能大于300mm，一般来说，搁一纵筋布一箍筋（拉筋）算下来（用PKPM）的配箍率刚刚够（配合直径），这也应该是3楼说你应该布150mm间距的原因。
约束边缘构件箍筋要求
约束边缘构件箍筋要求好家伙，今天咱们要聊的就是关于“约束边缘构件箍筋要求”这个话题。
听上去是不是有点儿难懂，像是高深莫测的专业术语，其实呢，换个说法，它就像是给咱们建筑“骨架”上加了点保护装备一样。
就像给车加个防撞梁，避免车撞上去之后直接报废。
你想，建筑工程里，边缘构件就像是建筑的“边防”，最容易受到外界的冲击和压力。
所以，给它加箍筋，是为了让它更牢靠，不容易变形，保护建筑不被外界因素“坑”了。
要知道，箍筋的作用可不仅仅是“装饰”，它的作用就像那种在江湖上混得风生水起的老大，总是充当着保护神的角色。
要不怎么说，建筑结构设计可不能马虎。
咱们可不能让这边缘构件成了“软肋”。
箍筋在这里的任务就是将这些边缘构件牢牢地“抱在怀里”，就像妈妈搂住孩子一样，保证它们不容易松动，稳定不出岔子。
因为一旦边缘构件出了问题，那可是大事儿，可能导致整个结构的稳定性受到影响。
想象一下，如果没有这些箍筋，边缘构件就像是没有依靠的孤儿，谁来保护它？你要说，箍筋到底怎么“加”才合适？哎，这可得讲究了。
箍筋的位置、数量、直径，甚至是它们之间的间距，都有一整套的标准要求呢。
简直就是“按规矩来”，不可以随便造作。
比如说，箍筋的位置得合理，一定要靠近构件的边缘，想想看，这不就像是给建筑穿上了合身的衣服吗？太松了，根本保护不了；太紧了，又不灵活，反而妨碍了施工。
人家说“黄金搭档”不就是这么来的嘛！箍筋的数量可得多放几个。
你别看它就像一根根细小的钢筋，可这些小东西就能有效地承受压力，把外部的冲击力分散到构件的各个地方。
否则，压力集中在一点，构件可能就像是被撞击的玻璃，突然碎裂，麻烦就大了。
所以呢，咱们必须严格按照要求来布置箍筋，不能偷懒，更不能随意减少数量。
工地上谁敢心疼钢筋，结果只能是为了一时省事，给自己找大麻烦。
想当年某工地上，就是因为箍筋没加够，后期出现了结构裂缝，修都修不回来了，那时候就真是“后悔药吃了都不管用了”。
箍筋的直径也不能小看，太细了，它就像是身形瘦弱的运动员，难以扛得住大重量；太粗了，又浪费了资源，施工成本直线飙升，真是得不偿失。
