雨水管道工程施工组织设计
雨污水管道工程施工组织设计
雨污水管道工程施工组织设计雨污水管道工程施工方案一、编制依据：本工程的施工方案编制依据为以下文件：1.设计图纸和招标文件2.《给水排水管道工程施工及验收规范》GB—19973.《建筑工程施工质量验收标准》4.《建筑工程质量管理条例》5.《施工现场临时用电安全技术规范》46-886.《市政排水管渠工程质量检验评定标准》CJJ3-90二、工程概述：1.本工程位于烟台市芝罘区红旗西路，全长1940米，管道位置为道路南北两侧，包括敷设管道，砌筑检查井、溢流井等。
污水管道为承插口，橡胶圈接口，检查井采用D1000mm 和D1250mm圆形砖砌污水检查井，混凝土井盖；雨水管道为承插口，橡胶圈接口，检查井采用D1000mm、D1250mm和D1500mm圆形砖砌污水检查井，混凝土井盖。
2.主要工程量：污水管：D800钢筋混凝土圆管810m、D600钢筋混凝土圆管2580m、D500钢筋混凝土承插管2100m、D400钢筋混凝土承插管2640m、D300钢筋混凝土承插管134m、D400钢筋混凝土承插管134m，D1000砖砌圆形污水检查井（盖板式）252座，D1250污水检查井24座，土方开挖回填.6m³。
雨水管：D1000钢筋混凝土圆管560m、D800钢筋混凝土圆管5100m、D600钢筋混凝土圆管1660m、D500钢筋混凝土承插管1800m、D400钢筋混凝土承插管385m（预留管）、D300钢筋混凝土承插管220m（雨水联络管）、D600钢筋混凝土承插管53m（预留管）、D500钢筋混凝土承插管270m （预留管），D1000砖砌圆形污水检查井116座，D1500砖砌圆形污水检查井20座，D1250污水检查井170座，XXX开挖回填.4m³。
三、施工部署：3.1 施工部署：为保证工程质量和工期，我们公司特派精干的施工技术人员组成项目部，严密而又合理地组织施工。
根据现场情况安排流水与交叉施工，做好各工序间的衔接工作。
钢筋混凝土雨水、污水管道工程施工组织设计
钢筋混凝土雨水、污水管道施工方案施工顺序：土方开挖→山场土垫层→混凝土垫层→石屑垫层→二级砼承插管安装→检查井砌筑→污水管道闭水实验→管道二侧回石屑。
一、施工准备1、施工队伍进场后，必须先进行场地的整理，及时进行测量放样，准确放出管道布置的轴线和沟槽开挖的边线。
2、落实管道供应厂家，进行认真考查和认可，选定供应厂商，在保证质量的前提下，要求其具备足够的日生产能力，保证供应，满足施工进度要求。
3、雨污水管道施工所需的材料设备必须准备齐全，要满足规范设计要求。
4、管道施工前进行认真的技术质量安全交底，分工明确，责任到人。
二、施工安排及方法总说明1、条件具备后，尽早开始形成工作面，须先进行一段试验段的施工，得出经验数据，以指导后续施工。
2、雨水管管道沟槽采用挖掘机放坡开挖，在沟槽里设置排水槽、集水井，用水泵抽水排除积水，以保持沟槽干燥。
3、对于污水管道的施工，由于埋深较深，先将表土（粘性土）挖除一层（1.5m左右），有效降低沟槽深度，然后进行井点降水，打设挡土板桩，然后开挖沟槽，采用2～3道顶撑支护，铺设管道。
4、先深后浅，形成流水作业，以保证施工的连续性和施工进度。
三、雨水管道工程施工工艺管径为DN300、DN400、DN600、DN800和DN1000，全部为Ⅱ级承插式钢筋混凝土管。
（一）雨水管道施工工艺流程测量放线→沟槽挖土→管道基础施工→铺设管道→石砌检查井→沟槽回填（二）测量放线根据设计图，测设管道中心线和井中心位置，设立中心桩。
管道中心线和井中心位置须经监理复核。
根据施工管道直径大小，按规定的沟槽宽定出边线，开挖前用白粉划线来控制，在沟槽外窨井位置的两侧设置控制桩，并记录两桩至窨井中心的距离，以备校核。
（三）沟槽开挖和排水设施1、沟槽采用放坡开挖，明排水施工。
边坡1:1。
沟槽用反铲挖掘机开挖，人工修坡，开挖时，应在设计槽底高程以上保留一定余量，避免超挖, 槽底以上20cm必须用人工修整底面，槽底的松散土、淤泥、大石块等要及时清除，并保持沟槽干燥，两侧不进行边坡支护，修整好底面，立即进行基础施工。
最新道路雨水管道改造工程施工组织设计
目录第一章总体概述：施工组织总体设想、方案针对性第二章施工现场平面布置和临时设施、临时道路布置第三章施工进度计划和各阶段保证措施第四章各分部分项工程的完整施工方案及质量保证措施第五章安全文明施工及环境保护措施第六章项目班子的人员配备、素质及管理经验第七章劳动力、机械设备和材料投入计划第八章关键施工技术、工艺及工程项目实施的重点、难点和解决方案第九章冬雨季施工、已有设施、管线的加固、保护等特殊情况下的施工措施第十章新技术、新产品、新工艺、新材料应用第一章总体概述：施工组织总体设想、方案针对性一、编制依据本施工组织设计是xx镇xx路雨水管道改造工程。
施工方法、工程标准、项目工期、工程质量保证及造价控制的指导性文件。
本施工组织设计的编制依据为：1、江苏xx建设项目投资咨询有限公司编制的《xx路雨水管道改造工程施工招标文件》；2、苏州市交通设计研究院设计的《xx路雨水管道改造工程施工设计图》；3、2012年3月14日前答疑资料。
4、xx路雨水管道改造工程施工合同。
5、《室外排水设计规范》GB50014-2006。
6、《给水排水管道工程施工及验收规范》GB50268-2008二、编制原则1、按照招标文件、施工图设计要求，结合施工现场实际，精心组织，严格管理，全面合理地安排施工、技术人员、机械设备及施工进度，在保证工程质量、安全生产的前提下，确保工期。
2、调配施工生产经验丰富、组织管理能力强的技术管理人员组建项目部，建立项目部责任制的管理、质保、安全保证体系，严格管理，优化配置。
三、工程概况工程名称：xx路雨水管道改造工程。
建设单位：张家港市xx镇人民政府工程地点：xx镇工程规模：雨水管及配套检查井，雨水管长1542米。
施工工期：30日历天。
质量标准：合格工程（一次性通过验收）工程内容：本工程为张家港市xx镇xx路雨水改造工程，改造雨水管道长度约1542米。
采用钢筋砼管，管道工程量为：Φ600钢筋砼管525.2米、Φ800钢筋砼管58.2米、Φ1200钢筋砼管431.5米、Φ1500钢筋砼管526.8米、检查井32座；道路修复工程量为：二灰结石2965.6平米、水泥砼面层4200平米。
雨水管网工程施工组织设计方案
第一章工程概况一、工程位置及围1 、规划概况保康县城河西新区市政工程（二标段）即河西大道，本工程设计起止点为K131+850～K134+300，长2450米。
本次施工图设计采用的技术标准为：城市主干路，设计速度40km/h，其中K131+850～K133+520 规划红线宽度28m，K133+520～K134+300 规划红线宽度 20.5m。
本次设计道路全长为2.450km。
二、现状概况1、现状评价工程项目沿线围现有建设用地由河漫滩冲击而成，大部分用地为岗地和山地，整体地势呈现出西高东低，南边高，北边低，高差相对较大。
西部山体植被完好。
山体和河流之间工程地质条件较好，无滑坡，无泥石流，适宜建设。
2、雨水排水设计1）管道平面位置河西大道雨水管道在桩号BK131+850～BK133+230段布置于道路东侧人行道下，距路中9.5m；在桩号桩号BK133+230～BK133+520段布置于道路西侧人行道下，距路中9.5m；在桩号桩号BK133+520～BK134+30段布置于道路东侧人行道下，距路中9.5m；2）收水系统间隔适当距离布置D500雨水接户管，采用II级钢筋混凝土承插管，管道基础采用120°混凝土基础，管道接口采用橡胶圈接口。
管端设砖砌沉泥检查井（便于将来用户接入），管径、坡度及具体位置见图。
D500接户管管端检查丼采用ø1000砖砌沉泥检查井，做法详见图集06MS201-3-125。
并按D+0.2预留孔洞，管径、坡度及具体位置见图。
在机动车道两侧布置偏沟式双箅雨水口，详见图集06MS201-8-10。
收水支管均采用D400管道，采用II级钢筋混凝土承插管，基础采用120°混凝土基础，做法详见图集06MS201-1-17 ，管道接口采用橡胶圈接口，管道坡度为1%，雨水口收水支管起点埋深1.2米（以路面标高为准计算，道路雨水检查井在施工时，需为雨水口连接管预留孔洞），遇接户管处，收水支管作适当调整，原则上不增加收水支管长度。
雨水管道施工组织设计方案
目录第一章项目概述和编译基础 (2)1.1 项目概述 (2)1.2 环境概况及地质条件 (2)1.3 编译依据 (4)第二章施工准备 (4)2.1 技术准备 (4)2.2 材料准备 (4)2.3 施工人员配备 (4)2.4.准备临时设施 (5)2.4.1 场地布置 (5)2.4.2 临时用电量 (5)2.4.3 临时用水 (5)第三章建设计划 (6)3.1 施工原则 (6)3.2 施工过程 (7)3.3 测量放样 (7)3.4 井点降水 (8)3.5 管段加工运输 (10)3.6 沟槽开挖和沟槽支护 (11)3.6.1 沟渠开挖支护施工要点 (11)3.6.2 沟槽开挖施工技术保障措施 (12)3.7 管道基础 (13)3.7.1 管道基础施工要点 (13)3.7.2 管道基础施工技术保障措施 (14)3.8 管道铺设 (15)3.9 管道接口 (16)3.10 沙井砌筑 (17)3.10.1 沙井砌筑施工要点 (17)3.10.2 人孔砌筑技术保障措施 (18)3.11 雨水管出口 (19)3.12闭水试验 (20)3.13 管道码头 (21)3.14 海沟开垦 (21)第四章项目进度表 (22)4.1 持续时间目标 (22)4.2 施工进度控制措施 (23)4.3 工期保障措施 (23)第五章施工质量保证措施 (24)第六章施工安全保障措施 (26)第七章文明施工保障措施 (29)第一章项目概述和编译基础1.1 项目概述1、管道位置：新建雨水管道位于养老院老大门外的路边。
原检查井位于山脚下主干道外的天然排水沟内，全长220米。
2、项目围绕疗养院和池塘的排水系统，雨水管转入雨水井和池塘，将雨水排入原过道涵洞（涵洞长6米，需疏浚），然后排入山下的天然排水沟。
.3、管道的用途：DN800～DN1200管道采用承插式钢筋混凝土管（PH-48），“O”形橡胶圈接口；4.管道基础：采用钢筋混凝土管道，地基采用300mm厚砾石砂垫层，管道码头回填管道采用中粗砂。
市政配套工程雨水管道施工组织设计

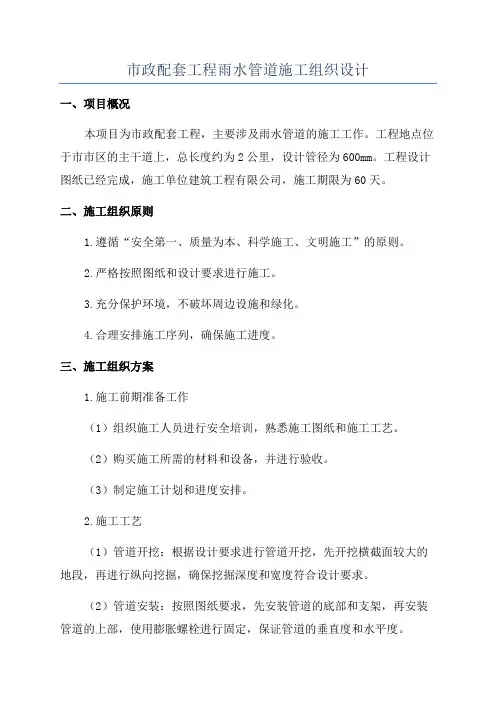

市政配套工程雨水管道施工组织设计一、项目概况本项目为市政配套工程，主要涉及雨水管道的施工工作。
工程地点位于市市区的主干道上，总长度约为2公里，设计管径为600mm。
工程设计图纸已经完成，施工单位建筑工程有限公司，施工期限为60天。
二、施工组织原则1.遵循“安全第一、质量为本、科学施工、文明施工”的原则。
2.严格按照图纸和设计要求进行施工。
3.充分保护环境，不破坏周边设施和绿化。
4.合理安排施工序列，确保施工进度。
三、施工组织方案1.施工前期准备工作（1）组织施工人员进行安全培训，熟悉施工图纸和施工工艺。
（2）购买施工所需的材料和设备，并进行验收。
（3）制定施工计划和进度安排。
2.施工工艺（1）管道开挖：根据设计要求进行管道开挖，先开挖横截面较大的地段，再进行纵向挖掘，确保挖掘深度和宽度符合设计要求。
（2）管道安装：按照图纸要求，先安装管道的底部和支架，再安装管道的上部，使用膨胀螺栓进行固定，保证管道的垂直度和水平度。
（3）连接管道：使用焊接或者橡胶密封密封连接管道，确保连接的牢固和不漏水。
（4）管道回填：管道安装完成后，进行土方回填，分层进行夯实，保证管道的稳定性和周围土壤的排水性。
（5）管道试验：完成管道的安装和回填后，进行水压试验，测试管道的牢固性和透水性。
3.安全措施（1）施工现场设置警示标志，划定施工区域。
（2）施工人员必须佩戴安全帽和防滑鞋，并严禁穿越管道。
（3）安装施工围栏，确保工地安全。
（4）定期组织施工人员进行安全检查和应急演练。
4.环保措施（1）在施工现场设立垃圾桶，定期清理施工垃圾，保持工地的整洁。
（2）工地出口设置喷淋设备，对进出的机械设备进行清洗，防止泥土和沙子带出施工现场。
（3）管道回填后，进行土壤修复和植被恢复，保护环境。
五、总结本项目是一项市政配套工程的雨水管道施工组织设计。
通过合理的施工组织方案，严格执行安全和环保措施，可以保证工程的顺利施工，并确保施工质量。
在施工过程中，还需根据具体情况进行调整和改进，确保工程的顺利进行。
雨水管网施工组织设计
雨水管网施工组织设计关键信息项：1、工程名称：＿___________________2、工程地点：＿___________________3、工程规模：＿___________________4、施工工期：＿___________________5、质量标准：＿___________________6、工程造价：＿___________________11 工程概述111 本雨水管网工程的背景和重要性。
112 工程的具体范围和边界。
12 施工准备121 技术准备，包括熟悉施工图纸、进行技术交底等。
122 材料准备，列出所需的各类管材、管件及其他材料的规格和数量。
123 施工机械设备准备，如挖掘机、起重机等。
124 劳动力准备，明确各工种的人员需求和安排。
13 施工工艺流程131 测量放线，确定管网的走向和位置。
132 沟槽开挖，包括开挖方式、坡度控制等。
133 基础处理，确保基础的承载能力。
134 管道安装，包括管道的连接方式和质量控制。
135 检查井施工，明确检查井的规格和施工要求。
136 闭水试验，检验管道的密封性。
137 沟槽回填，回填材料和压实度的要求。
14 质量保证措施141 建立质量管理体系，明确各部门和人员的质量职责。
142 原材料和构配件的质量控制，检验标准和程序。
143 施工过程中的质量控制要点，如测量精度、管道安装偏差等。
144 质量检验和验收程序，包括分项工程、分部工程和单位工程的验收。
15 安全保证措施151 建立安全管理体系，制定安全规章制度。
152 施工现场的安全防护措施，如设置警示标志、防护栏杆等。
153 施工机械和设备的安全操作规定。
154 安全教育和培训计划，提高施工人员的安全意识。
16 环境保护措施161 施工现场的扬尘控制措施，如洒水降尘等。
162 施工废水和废弃物的处理方法，防止污染环境。
163 施工噪音的控制措施，减少对周边环境的影响。
17 进度计划及保证措施171 制定详细的施工进度计划，明确各阶段的工作内容和时间节点。
雨水排水系统施工组织设计
雨水排水系统施工组织设计1. 引言本文档旨在为雨水排水系统施工组织设计提供指导和建议。
在施工过程中，合理的组织设计是确保施工质量和工期的关键因素之一。
2. 施工组织结构为了有效地进行雨水排水系统的施工，建议构建以下施工组织结构：2.1. 项目经理项目经理负责整个施工项目的规划、执行和管理，协调各项施工工作，确保按计划进行。
2.2. 雨水排水系统工程师雨水排水系统工程师负责设计、安装和调试雨水排水系统，确保其符合相关标准和规范要求。
2.3. 设计团队设计团队负责进行雨水排水系统的详细设计，包括管道布置、施工图纸等。
2.4. 施工队伍施工队伍由熟练工人组成，负责具体的施工工作，包括土方开挖、管道安装、接口焊接等。
2.5. 材料供应商材料供应商负责提供符合要求的雨水排水系统所需的管道、配件等材料，保证质量。
3. 施工任务划分为了合理组织施工过程，建议将施工任务划分如下：3.1. 前期准备前期准备包括现场勘察、图纸研究、材料采购等准备工作，确保施工顺利进行。
3.2. 土方开挖土方开挖是为了埋设雨水排水管道而进行的工作，需要根据设计要求进行精确开挖。
3.3. 管道安装管道安装是将预制好的管道进行拼装，并与配件连接起来的工作，需要注意安装质量和施工安全。
3.4. 焊接和密封焊接和密封是保证管道连接处的密封性和安全性的关键步骤，需要由专业焊工进行操作。
3.5. 系统调试系统调试是对雨水排水系统进行功能测试和调整，确保其正常运行和达到设计要求。
4. 工作计划和资源安排为了保证施工工期和质量，建议制定详细的工作计划，并合理安排人员和资源：4.1. 工期计划根据施工任务划分和各项工作的时间要求，制定详细的工期计划，包括开始日期、完成日期等。
4.2. 人员安排根据施工任务的性质和难度，合理安排具有相关经验和技能的人员参与施工工作。
4.3. 资源调配根据工作计划的要求，合理调配工程设备、材料等资源，确保施工进度和质量。
