电气设备识图符号大全

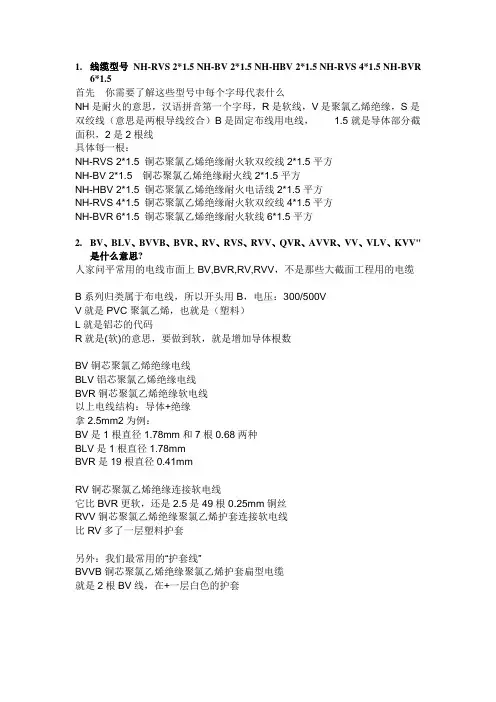

1.线缆型号NHRVS 2*1、5 NHBV 2*1、5 NHHBV 2*1、5 NHRVS 4*1、5 NHBVR
6*1、5
首先您需要了解这些型号中每个字母代表什么
NH就是耐火得意思,汉语拼音第一个字母,R就是软线,V就是聚氯乙烯绝缘,S就是双绞线(意思就是两根导线绞合)B就是固定布线用电线, 1、5就就是导体部分截面积,2就是2根线
具体每一根:
NHRVS 2*1、5 铜芯聚氯乙烯绝缘耐火软双绞线2*1、5平方
NHBV 2*1、5 铜芯聚氯乙烯绝缘耐火线2*1、5平方
NHHBV 2*1、5 铜芯聚氯乙烯绝缘耐火电话线2*1、5平方
NHRVS 4*1、5 铜芯聚氯乙烯绝缘耐火软双绞线4*1、5平方
NHBVR 6*1、5 铜芯聚氯乙烯绝缘耐火软线6*1、5平方
2.BV、BLV、BVVB、BVR、RV、RVS、RVV、QVR、AVVR、VV、VLV、KVV"
就是什么意思?
人家问平常用得电线市面上BV,BVR,RV,RVV,不就是那些大截面工程用得电缆B系列归类属于布电线,所以开头用B,电压:300/500V
V就就是PVC聚氯乙烯,也就就是(塑料)
L就就是铝芯得代码
R就就是(软)得意思,要做到软,就就是增加导体根数
BV铜芯聚氯乙烯绝缘电线
BLV铝芯聚氯乙烯绝缘电线
BVR铜芯聚氯乙烯绝缘软电线
以上电线结构:导体+绝缘
拿2、5mm2为例:
BV就是1根直径1、78mm与7根0、68两种
BLV就是1根直径1、78mm
BVR就是19根直径0、41mm
RV铜芯聚氯乙烯绝缘连接软电线
它比BVR更软,还就是2、5就是49根0、25mm铜丝
RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线
比RV多了一层塑料护套
另外:我们最常用得“护套线”
BVVB铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆
就就是2根BV线,在+一层白色得护套
3、ZRYJV4*35+1*16CTSC50WCCC中,ZR:阻燃,YJV:交联聚乙烯铜芯线
4*35+1*2、5:4根截面积为35平方毫米与一根2、5平方毫米得芯SC50:电缆穿直径为50得焊接钢管WC:暗敷在墙内CC:暗敷在屋面或顶板内
NHBV2*2、5+BVR1*2、5CTKBG20WCCC中NH:耐火BV:聚氯乙烯铜芯线BVR:应该就是软线(不确定)CT:桥架KBG20:不知道(应该就是线槽啊之类得吧)
4、建筑电气图中WL1BV3*2、5PC20CC就是什么意思
WL1回路代号BV导线3根2、5平方得导线穿PC(聚碳酸酯管)管径￠20
CC代表顶板内暗敷
5、电照系统图BV3*2、5—PC20 WC CC、FC L1NPE(或L3N 线路敷设方式代号
PVC——用阻燃塑料管敷设
DGL——用电工钢管敷设
VXG——用塑制线槽敷设
GXG——用金属线槽敷设
KRG——用可挠型塑制管敷设
⑦线路明敷部位代号
LM—沿屋架或屋架下弦敷设
ZM——沿柱敷设
QM——沿墙敷设
PL——沿天棚敷设
③线路暗敷部位代号
LA——暗设在梁内
ZA—暗设在柱内
QA—暗设在墙内
PA——暗设在屋面内或顶棚内
DA——暗设在地面或地板内
PNA—暗设在不能进入得吊顶内
④照明灯具安装方式代号
D——吸顶式
L——链吊式
G———管吊式
B——壁装式
R———嵌入式
BR———墙壁内安装
(4)设备标注方法’
⑦配电线路得标注方法
a——b(c×d)e——f其中:a回路编号b导线型号
c导线根数
d导线截面
e敷设方式及穿管管径
f敷设部位
表示2根导线
表示3根导线
表示n根导线
⑦照明灯具标注方法
一般标注方法:
灯具吸顶安装标注方法:
其中:a灯数
b型号或编号
c每盏照明灯具得灯泡个数
d灯泡容量,W
e灯泡安装高度,m
f安装方式
L光源种类,白炽灯或荧光灯
6、建筑中电气系统图中BV2*2、5+1*2、5(PE)SR/PC20CC得意思
3根2、5平方毫米得BV线(即铜芯聚氯乙烯绝缘电线)
2*2、5就是指一条火线一条零线,1*2、5(PE)就是指一根保护线,作接地用
SR/PC20CC就是指导线得敷设方式,其中SR就是指导线敷设于金属线槽中,PC 就是指塑料线管PVC,20就是指管径,CC就是指沿天花暗敷。
全部得意思就就是3根2、5平方毫米得铜芯聚氯乙烯绝缘电线,经过金属线槽再出来穿管径20mm得塑料线管暗敷于天花内。
另外现在得习惯得写法也有BV3*2、5MR/PC20CC 其实MR与SR一样,现在标准写法。
另外楼上说得不对,16mm2以下得导线与电缆得保护线都就是与相线一样大得,所以就是要3根2、5得。
7、建筑电气图里ZRBV2X4+ZRRVS2X1、5SC25WC 之中,这些字母得含义ZR:阻燃;
BV:铜芯
2×4:2根4mm2导线
RVS:绞型扁型无护套电缆
2×1、5:2根1、5mm2导线;
SC25:￠25焊接钢管;
WC:暗管敷设墙内。
8、BV3*3、5G15CC
此处得CC得意思就是15口径得管在顶板内暗敷设,管内穿3、5平方得绝缘导线三根。
FC就是地面内暗敷设。
WC就是墙内暗敷设。
您应该学过英语,那就不难理解了。
瞧瞧字母您会明白什么意思得。
G15得意思就是冷镀锌钢管公称口径15MM得。
9、BV2*2、5+E4PVC20CC
BV2*2、5+E4PVC20CC
铜导线2根2、5+1根4平方得PE保护线,穿PVC20管子,沿顶棚暗敷设
10、建筑电气图中:Pe,Pj,Ij,Kx,cosφ各代表什么？该怎么计算
Pe:额定功率
Pj:计算有功功率
Sj:计算视在功率
Ij:计算电流
Kx:同时系数
cosφ:功率因数
Pj=Kx*Pe
Sj=Pj/cosφ
单相供电时,Ij=Sj/Ue
三相供电时,Ij=Sj/√3Ue 如果假设采用~220V单相供电,同时系数Kx取1、0,功率因数cosφ取0、8,则
Pe=13KW
Pj=13*1=13KW
Ij=1300/(0、8*220)=7、39A
11、电气系统图中WDZN代表得意思就是什么?
电气系统图中,WDZNYJ(F)E(5*16)代表意思
WDZNYJ(F)E(5*16)代表5芯16平方毫米得交联聚乙烯绝缘无卤低烟、阻燃热塑性聚烯烃衬垫耐火型电力电缆
12、电气图中BRM11003P32代表什么意思？
表示为三相,32A得空气开关
13、电气竖向配电系统图中“2DTDL、 2XFTDT 、2FJDL”表示什么意思
DTDL就是指得电梯双电源XFTDT就是指消防电梯双电源FJDL就是指风机电源14、电气安装配电系统图中“ZAP”表示什么？套什么子目？
ZAP应该就是载波技术,应该套用智能化一章中得相关定额子目项;
15、在工程建筑电气安装中,电话系统中:“HPVV50*(2*0、5)CT”表示得什么意思
钢丝铠装电缆,50对2*0、5得双绞线,敷设于电缆桥架内。
16、在工程建筑电气安装中,有线电视系统中:“SYWV7512CT”表示得什么意思
SYWV7512CT就是:电视同轴电缆,阻抗75欧姆,铜线线经12mm,用电缆桥架敷设。
17配电系统图中开关 E4CB163DE、E4CB116NCE、 E4CB116CE、 E4CB4100DE+ E4L100/4/500C 代表什么意思
E4CB163DE:单极63A断路器D特性
E4CB116NCE:1P+N 16A断路器C特性
E4CB116CE:单极63A断路器C特性
E4CB4100DE+ E4L100/4/500C:四极100A断路器,D特性,带四极100A漏电电流500mA漏电保护附件。
水电识图_符号大全
SC:钢管PC:PVC聚乙烯阻燃性塑料管CT:桥架WC:沿墙暗敷设WS:沿墙明敷设CC:沿顶板暗敷设F:暗敷在地板内CE:沿顶板明敷YJV:电缆SYV:电视线PE:接地(黄绿相兼) PEN:接零(蓝色)3项线(火线):A项(黄) B项(绿) C项(红) KV:(电压)千伏BV:散线MEB:总等电位 LEB:局部等电位①线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设②线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设 PL——沿天棚敷设③线路暗敷部位代号LA——暗设在梁内 ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内 DA—暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式L——链吊式 G———管吊式B——壁装式R———嵌入式BR———墙壁内安装(4)设备标注方法’①配电线路的标注方法a——b(c×d)e——f其中:a--回路编号 b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位表示2根导线表示3根导线表示n根导线②照明灯具标注方法一般标注方法:灯具吸顶安装标注方法:其中:a--灯数 b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量,We--灯泡安装高度, m f--安装方式L--光源种类,白炽灯或荧光灯一、室内电气工程的组成:指供电与用电工程外线工程、变配电工程、室内配线工程、电力工程、照明工程、防雷工程、接地工程、发电工程与弱点工程(消防报警|广播、电话|闭路电视、互联网等)二、室内电气施工图的作用、组成、特点1、图纸的作用:说明电气工程的构成与功能,描述电气工程的工作原理,提供安装技术数据与使用维护的依据。
