不锈钢镜面K板的制作工艺
不锈钢镜面抛光工艺及制作工艺总结
5、关于更换砂带的说明：一般来说，600#的砂带可以抛磨1500mm长的工件6-8根，800#的砂带可以抛磨工件4-6根，1000#的砂带可以抛磨工件1-2根，具体情况还需以工件焊接焊点情况，抛光使用的压力，以及打磨的方式方法有很大的关系。另外还需注意更换砂带必须保证砂带在海绵轮上能平稳转动，以达到均匀磨削工件的目的。
打磨三个面说明：焊接件需要打磨以焊接棱边为分界线的水平和竖直的两面，具体来说一共需打磨三面，其打磨示意图如下图所示：
焊接工件焊缝示意图
九个抛光机示意图：三个砂带机作为一个工序（一组）打磨三个面，实际工作中，后一组砂带机的打磨位置需比前一组砂带机的打磨位置前进1-1.5mm，此设计是为了后面一组抛光机能更好的打磨掉前一组留下的抛光的印痕。
二十七个调节机构：每个砂带机上分别有前后调节机构，上下调节机构，砂带机角度调节机构。视工件焊接的具体情况，最终完成的设备由三至四个机组组成，每个机组安装不同目的砂带进行抛光。每个砂带机的抛光位置和角度及抛光压力由抛光机调节机构控制，并在设备开始工作之前进行调节，使每台砂带机处于恰当的位置和恰当的角度并和具有恰当的工作压力，在上述所示的三个调节机构中，需有一个机构能通过光电开关检测的信号来控制其相应调节，防止出现打磨两端磨削量过大的情况。比如设置砂带机角度调节机构，通过光电开关检测工件进入到砂带机的下方，这时调节机构启动控制砂带机抬起，等待工件进入到某一位置时调节机构将砂带机落下，砂带机通电或者通气开始进行抛光工作，抛光快结束时检测机构同样检测到工件即将抛光完成，调节机构气动控制砂带机抬起，待工件通过后落下，这样可以避免不锈钢方管两端抛磨过量的情况出现。
分享不锈钢镜面抛光以及其工艺、方法、需要的材料和抛光案例

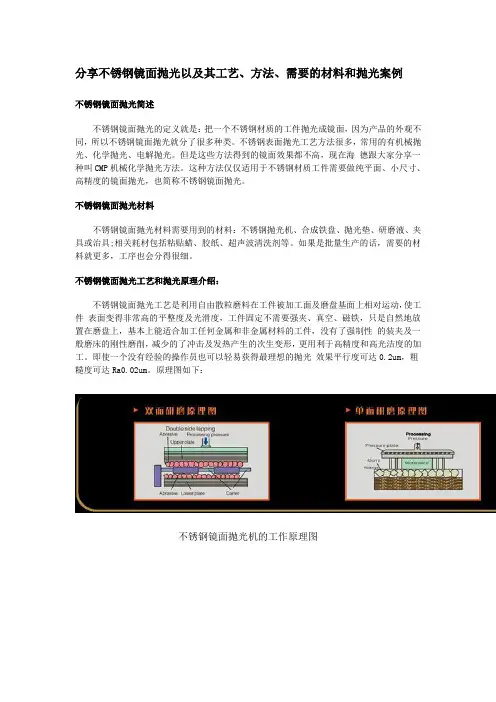

分享不锈钢镜面抛光以及其工艺、方法、需要的材料和抛光案例不锈钢镜面抛光简述不锈钢镜面抛光的定义就是：把一个不锈钢材质的工件抛光成镜面，因为产品的外观不同，所以不锈钢镜面抛光就分了很多种类。
不锈钢表面抛光工艺方法很多，常用的有机械抛光、化学抛光、电解抛光。
但是这些方法得到的镜面效果都不高，现在海德跟大家分享一种叫CMP机械化学抛光方法。
这种方法仅仅适用于不锈钢材质工件需要做纯平面、小尺寸、高精度的镜面抛光，也简称不锈钢镜面抛光。
不锈钢镜面抛光材料不锈钢镜面抛光材料需要用到的材料：不锈钢抛光机、合成铁盘、抛光垫、研磨液、夹具或治具;相关耗材包括粘贴蜡、胶纸、超声波清洗剂等。
如果是批量生产的话，需要的材料就更多，工序也会分得很细。
不锈钢镜面抛光工艺和抛光原理介绍：不锈钢镜面抛光工艺是利用自由散粒磨料在工件被加工面及磨盘基面上相对运动，使工件表面变得非常高的平整度及光滑度，工件固定不需要强夹、真空、磁铁，只是自然地放置在磨盘上，基本上能适合加工任何金属和非金属材料的工件，没有了强制性的装夹及一般磨床的刚性磨削，减少的了冲击及发热产生的次生变形，更用利于高精度和高光洁度的加工。
即使一个没有经验的操作员也可以轻易获得最理想的抛光效果平行度可达0.2um，粗糙度可达Ra0.02um。
原理图如下：不锈钢镜面抛光机的工作原理图不锈钢工件镜面抛光工艺原理不锈钢镜面抛光方法常见镜面不锈钢分为6K、8K、10K这三种。
一般是普通抛光，普通6K，精磨8K，超强精磨10K效果。
相同厚度的一般无太大差别，10K镜面更亮;厚度越厚，效果越差，加工费用也越高。
如果说得专业一点可以引入粗糙度、平行度这样的概念。
具体的抛光方法如下：第一不:不锈钢粗磨或者叫“开粗”。
目的是下尺寸和达到一定的几何精度。
方法是先根据不锈钢工件来设计夹具，目的是起到固定的作用;然后装好。
然后放入平面研磨机研磨，由于不锈钢分很多种，可根据具体的材质来选择研磨盘、研磨液。
不锈钢板制造工艺

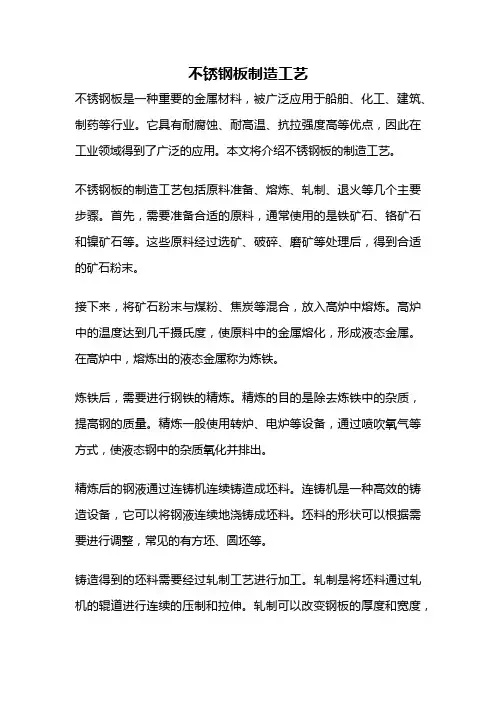

不锈钢板制造工艺不锈钢板是一种重要的金属材料，被广泛应用于船舶、化工、建筑、制药等行业。
它具有耐腐蚀、耐高温、抗拉强度高等优点，因此在工业领域得到了广泛的应用。
本文将介绍不锈钢板的制造工艺。
不锈钢板的制造工艺包括原料准备、熔炼、轧制、退火等几个主要步骤。
首先，需要准备合适的原料，通常使用的是铁矿石、铬矿石和镍矿石等。
这些原料经过选矿、破碎、磨矿等处理后，得到合适的矿石粉末。
接下来，将矿石粉末与煤粉、焦炭等混合，放入高炉中熔炼。
高炉中的温度达到几千摄氏度，使原料中的金属熔化，形成液态金属。
在高炉中，熔炼出的液态金属称为炼铁。
炼铁后，需要进行钢铁的精炼。
精炼的目的是除去炼铁中的杂质，提高钢的质量。
精炼一般使用转炉、电炉等设备，通过喷吹氧气等方式，使液态钢中的杂质氧化并排出。
精炼后的钢液通过连铸机连续铸造成坯料。
连铸机是一种高效的铸造设备，它可以将钢液连续地浇铸成坯料。
坯料的形状可以根据需要进行调整，常见的有方坯、圆坯等。
铸造得到的坯料需要经过轧制工艺进行加工。
轧制是将坯料通过轧机的辊道进行连续的压制和拉伸。
轧制可以改变钢板的厚度和宽度，并使钢板的表面得到光滑。
轧制后的钢板还需要进行退火处理。
退火是将钢板加热到一定温度，然后缓慢冷却。
退火可以消除轧制过程中产生的应力，使钢板具有良好的机械性能和成形性。
对钢板进行表面处理。
常见的表面处理方式有酸洗、喷砂、电镀等。
表面处理可以去除钢板表面的氧化物和污染物，使钢板表面更加光滑、美观，并提高其抗腐蚀性能。
不锈钢板的制造工艺包括原料准备、熔炼、轧制、退火和表面处理等多个步骤。
这些工艺的完成需要先进的设备和技术，以确保不锈钢板的质量和性能。
随着科技的不断进步，不锈钢板的制造工艺也在不断完善，不断满足人们对于高质量不锈钢板的需求。
镜面不锈钢施工工艺
镜面不锈钢施工工艺
镜面不锈钢施工工艺主要包括以下几个步骤：
1. 准备工作：首先要确保基础墙面平整、牢固，并进行充分的防水处理。
然后清洁基板表面，去除杂质、油污和尘土。
2. 封面板制作：采用不锈钢镜面板材料进行制作，根据需要冲剪成规定尺寸的板材。
确保板材表面完好无损，没有划痕和凹陷。
3. 铺设封面板：用专用的胶水或压敏胶带将封面板固定在基板上。
要注意板材的方向和位置，确保平整、垂直，并留出适当的缝隙用于膨胀。
4. 焊接和打磨：对镜面不锈钢的接缝处进行焊接，使接缝牢固。
然后使用磨头对焊接处和板材表面进行打磨，使其平滑光亮。
5. 清洁和保养：施工完成后，要对镜面不锈钢进行清洁和保养。
使用专用的不锈钢清洁剂或温和的肥皂水清洁表面，然后用干净的软布擦干。
需要注意的是，在整个施工过程中要注意安全，使用适当的防护设备和工具。
不锈钢方管镜面做法
度，直到达到所需的镜面效果。
不锈钢方管镜面做法
8. 清洁和保养： 使用清洁剂或洗涤剂彻底清洁抛光后的方管表面，去除抛光剂残留物。定期进行保养，
以保持镜面效果。
不锈钢方管镜面做法
要制作不锈钢方管的镜面效果，可以按照以下步骤进行：
1. 准备材料和工具： - 不锈钢方管 - 砂纸（从粗砂纸到细砂纸，逐渐过渡） - 研磨机或手动砂纸 - 钢丝刷 - 不锈钢抛光剂 - 抛光布或抛光机
不锈钢方管镜面做法
2. 清洁表面： 使用清洁剂或洗涤剂彻底清洁不锈钢方管的表面，确保表面没有油脂、灰尘或其他污垢。
3. 粗砂纸打磨： 使用较粗的砂纸，沿着方管的纹理方向进行打磨。这一步主要是为了去除表面的凹凸不平。
4. 过渡砂纸打磨： 逐渐使用细砂纸进行打磨，从粗砂纸到细砂纸，直到表面变得光滑。
不锈钢方管镜面做法
5. 钢丝刷6. 抛光剂涂抹： 将不锈钢抛光剂均匀涂抹在方管表面，可以使用抛光布或抛光机。
不锈钢镜面K板的制作工艺
不锈钢镜面K板的制作工艺公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]不锈钢镜面8K板的制作工艺不锈钢8K板又称:(镜面板、镜光板、镜钢板）?（1）品种：分单面、双面两种?（2）光度：6K、普通8K、精磨8K、10K?（3）制作材料：多选201/304/316/430等材质2B、BA板为底板，用研磨液通过抛光设备在不锈钢板面上进行抛光，使板面光度像镜子一样清晰。
?（4）研磨液的调配：水、硝酸、铁红粉按一定比例调和，一般比例调得好，做出来的产品质量越高！?（5）粗抛光：一般用砂轮：80#120#240#320#400#600#按由粗到细的顺序排列，（注：80#为最粗）这道工序一般用清水研磨，一般用六组研磨机，主要为了去除表面粗糙、毛刺，砂眼等，有一定深度，大概在2c之内。
得出表面为：细砂光，已经有了一定的光度！?（6）细抛光：只要用机制羊毛毡，密度越高越好，这道工序用水、硝酸、铁红粉研磨，一般用十组研磨机，没有深度可言，主要为了去掉表面氧化层、砂眼、粗磨磨头花（亦叫：磨头花、磨头纹）提高光度，彰显细节。
?（7）洗水烘干：这道工序用清水清洗，毛刷越细越好，水越干净，洗出来的产品就越干净，接着就是用烘烤灯烘干！?（8）质检：检查光度、傻眼多少、有无脱皮线、暗骨、刮花、产品是否变形、磨头花是否在控制范围内，否则产品质量不达标。
?贴保护膜装箱：这道工序主要针对达标成品，要求：保护膜贴得要平整，不能漏边，裁剪整齐，然后就可以装箱打包了!?（9）双面8K板：流程大致相同，区别在于磨第正面时，先用相同尺寸的板垫底，防止反面刮伤，磨好正面贴保护膜，再垫板磨反面（流程同上）磨好贴保护膜，再换掉正面那层已经弄脏的保护膜，即是成品。
由于双面8K相对单面而言：比较耗时，成本较高，所以目前市场上的双面8K板的加工费是单面8K的3倍左右。
?8K板用途：不锈钢8K板系列产品广泛用在建筑装饰，不锈钢淋浴房、厨卫、电梯装饰、工业装饰、设施装饰等装修工程。
不锈钢镜面抛光工艺及制作工艺总结
不锈钢镜面抛光工艺及方法总结：不锈钢抛光工艺可以分为打磨和出光两部分。
现将该两部分工艺和方法总结如下：Ⅰ.打磨不锈钢焊接件打磨主要目标是去掉焊点，达到表面粗糙度为R10um的工件，为出光做准备！打磨部分概括来说有：三个工序：粗磨，半精磨，精磨三个面：两个侧面一个棱边九个抛光机二十七个调节机构，详细说明如下：1、对上道转入抛光工序的工件进行目测检验，如焊缝是否有漏焊，焊穿，焊点深浅不均匀，偏离接缝太远，局部凹陷，对接不齐，是否有较深划痕，碰伤，严重变形等在本工序无法补救的缺陷，如果有上述缺陷应返回上道工序修整。
如果无上述缺陷，进入本抛光工序。
2、粗磨，用600#的砂带在三面上往返磨削工件，本工序要达到的目标是去掉工件焊接留下的焊点，以及在上步工序出现的碰伤，达到焊口圆角初步成型，水平面和垂直面基本无大划痕，无碰伤，经此步工序后工件表面的粗糙度应能达到R0.8mm。
注意在抛光过程中注意砂带机的倾斜角度和控制好砂带机对工件的压力。
一般来说以与被抛面成一条直线比较适中！3、半精磨，用800#的砂带按照前面往返磨削工件的方法中磨工件的三面，主要是对前面工序出现的接缝进行修正以及对粗磨后产生的印痕进行进一步的细磨，对前面工序留下的印痕要反复磨削，达到工件表面无划痕，基本变亮。
本工序表面粗糙度应能达到R0.4mm。
（注意本工序不要产生新的划痕及碰伤，因为在后面的工序无法修补此类缺陷。
）4、精磨，用1000#的砂带主要是对前步工序出现的细小纹线的修正磨削，磨削方法与上同。
本工序要达到的目标是磨削部分与工件未磨削部分的接缝基本消失，工件表面进一步光亮，通过本工序磨削后的工件要基本接近镜面效果，工件表面粗糙度应能达到R0.1mm5、关于更换砂带的说明：一般来说，600#的砂带可以抛磨1500mm 长的工件6-8根，800#的砂带可以抛磨工件4-6根，1000#的砂带可以抛磨工件1-2根，具体情况还需以工件焊接焊点情况，抛光使用的压力，以及打磨的方式方法有很大的关系。
不锈钢镜面抛光工艺及制作工艺总结
不锈钢镜面抛光工艺及方法总结：不锈钢抛光工艺可以分为打磨和出光两部分。
现将该两部分工艺和方法总结如下：Ⅰ.打磨不锈钢焊接件打磨主要目标是去掉焊点，达到表面粗糙度为R10um的工件，为出光做准备！打磨部分概括来说有：三个工序：粗磨，半精磨，精磨三个面：两个侧面一个棱边九个抛光机二十七个调节机构，详细说明如下：1、对上道转入抛光工序的工件进行目测检验，如焊缝是否有漏焊，焊穿，焊点深浅不均匀，偏离接缝太远，局部凹陷，对接不齐，是否有较深划痕，碰伤，严重变形等在本工序无法补救的缺陷，如果有上述缺陷应返回上道工序修整。
如果无上述缺陷，进入本抛光工序。
2、粗磨，用600#的砂带在三面上往返磨削工件，本工序要达到的目标是去掉工件焊接留下的焊点，以及在上步工序出现的碰伤，达到焊口圆角初步成型，水平面和垂直面基本无大划痕，无碰伤，经此步工序后工件表面的粗糙度应能达到R0.8mm。
注意在抛光过程中注意砂带机的倾斜角度和控制好砂带机对工件的压力。
一般来说以与被抛面成一条直线比较适中！3、半精磨，用800#的砂带按照前面往返磨削工件的方法中磨工件的三面，主要是对前面工序出现的接缝进行修正以及对粗磨后产生的印痕进行进一步的细磨，对前面工序留下的印痕要反复磨削，页脚内容1达到工件表面无划痕，基本变亮。
本工序表面粗糙度应能达到R0.4mm。
（注意本工序不要产生新的划痕及碰伤，因为在后面的工序无法修补此类缺陷。
）4、精磨，用1000#的砂带主要是对前步工序出现的细小纹线的修正磨削，磨削方法与上同。
本工序要达到的目标是磨削部分与工件未磨削部分的接缝基本消失，工件表面进一步光亮，通过本工序磨削后的工件要基本接近镜面效果，工件表面粗糙度应能达到R0.1mm5、关于更换砂带的说明：一般来说，600#的砂带可以抛磨1500mm长的工件6-8根，800#的砂带可以抛磨工件4-6根，1000#的砂带可以抛磨工件1-2根，具体情况还需以工件焊接焊点情况，抛光使用的压力，以及打磨的方式方法有很大的关系。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
不锈钢镜面8K板的制作工艺
不锈钢8K板又称:(镜面板、镜光板、镜钢板）
（1）品种：分单面、双面两种
（2）光度：6K、普通8K、精磨8K、10K
（3）制作材料：多选201/304/316/430等材质2B、BA板为底板，用研磨液通过抛光设备在不锈钢板面上进行抛光，使板面光度像镜子一样清晰。
（4）研磨液的调配：水、硝酸、铁红粉按一定比例调和，一般比例调得好，做出来的产品质量越高！
（5）粗抛光：一般用砂轮：80#120#240#320#400#600#按由粗到细的顺序排列，（注：80#为最粗）这道工序一般用清水研磨，一般用六组研磨机，主要为了去除表面粗糙、毛刺，砂眼等，有一定深度，大概在2c之内。
得出表面为：细砂光，已经有了一定的光度！
（6）细抛光：只要用机制羊毛毡，密度越高越好，这道工序用水、硝酸、铁红粉研磨，一般用十组研磨机，没有深度可言，主要为了去掉表面氧化层、砂眼、粗磨磨头花（亦叫：磨头花、磨头纹）提高光度，彰显细节。
（7）洗水烘干：这道工序用清水清洗，毛刷越细越好，水越干净，洗出来的产品就越干净，接着就是用烘烤灯烘干！
（8）质检：检查光度、傻眼多少、有无脱皮线、暗骨、刮花、产品是否变形、磨头花是否在控制范围内，否则产品质量不达标。
贴保护膜装箱：这道工序主要针对达标成品，要求：保护膜贴得要平整，不能漏边，裁剪整齐，然后就可以装箱打包了!
（9）双面8K板：流程大致相同，区别在于磨第正面时，先用相同尺寸的板垫底，防止反面刮伤，磨好正面贴保护膜，再垫板磨反面（流程同上）磨好贴保护膜，再换掉正面那层已经弄脏的保护膜，即是成品。
由于双面8K相对单面而言：比较耗时，成本较高，所以目前市场上的双面8K板的加工费是单面8K的3倍左右。
8K板用途：不锈钢8K板系列产品广泛用在建筑装饰，不锈钢淋浴房、厨卫、电梯装饰、工业装饰、设施装饰等装修工程。
