V声光报警器的安装规范

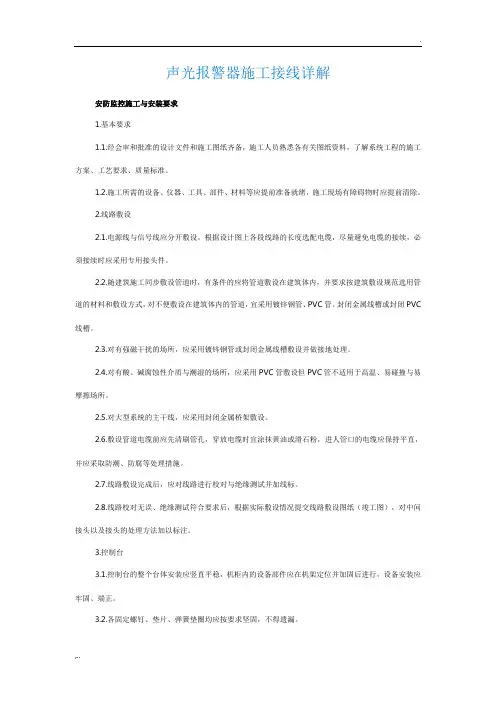

声光报警器施工接线详解
声光报警器施工接线详解安防监控施工与安装要求1.基本要求1.1.经会审和批准的设计文件和施工图纸齐备，施工人员熟悉各有关图纸资料，了解系统工程的施工方案、工艺要求、质量标准。
1.2.施工所需的设备、仪器、工具、部件、材料等应提前准备就绪，施工现场有障碍物时应提前清除。
2.线路敷设2.1.电源线与信号线应分开敷设。
根据设计图上各段线路的长度选配电缆，尽量避免电缆的接续，必须接续时应采用专用接头件。
2.2.随建筑施工同步敷设管道时，有条件的应将管道敷设在建筑体内，并要求按建筑敷设规范选用管道的材料和敷设方式，对不便敷设在建筑体内的管道，宜采用镀锌钢管、PVC管。
封闭金属线槽或封闭PVC 线槽。
2.3.对有强磁干扰的场所，应采用镀锌钢管或封闭金属线槽敷设并做接地处理。
2.4.对有酸、碱腐蚀性介质与潮湿的场所，应采用PVC管敷设但PVC管不适用于高温、易碰撞与易摩擦场所。
2.5.对大型系统的主干线，应采用封闭金属桥架敷设。
2.6.敷设管道电缆前应先清刷管孔，穿放电缆时宜涂抹黄油或滑石粉，进人管口的电缆应保持平直，并应采取防潮、防腐等处理措施。
2.7.线路敷设完成后，应对线路进行校对与绝缘测试并加线标。
2.8.线路校对无误、绝缘测试符合要求后，根据实际敷设情况提交线路敷设图纸（竣工图），对中间接头以及接头的处理方法加以标注。
3.控制台3.1.控制台的整个台体安装应竖直平稳，机柜内的设备部件应在机架定位并加固后进行，设备安装应牢固、端正。
3.2.各固定螺钉、垫片、弹簧垫圈均应按要求坚固，不得遗漏。
3.3.根据机柜、控制台等设备的相应位置，设置电缆槽和进线孔，电缆的弯曲半径应大于电缆直径的10倍。
3.4.控制台或机架内接插件和设备接触可靠，安装牢固，无扭曲脱落现象。
3.5.敷设的电缆两端留适当余量，并标示明显的永久性标记，以便于维护及管理。
3.6.大型安防监控系统的控制室，应敷设抗静电活动地板。
4.监视器的安装4.1.监视器的安装应牢固稳定，通风散热良好。
声光停电报警器电路的设计与安装调试论文
声光停电报警器电路的设计与安装调试摘要:随着经济在不断的向前发展，一些监控系统在生活中起到了越来越重要的作用，在一些场合，必须保证不间断地供电，或停电后必须通知操作者，使其知道已经停电，采取相应的措施。
我们设计一个声光停电报警器，它的电路结构分三个模块，分别是整流电路模块，光电耦合模块，音频振荡模块，电路的功能作用就是当市电正常供电时，报警处于监测状态，当市电停电时，马上发出音亮的报警声，提醒人们注意，现在已经停电，要采取相应的措施。
本报警器应用十分广泛可以应用于装有电子监控的防盗系统的场合时，能有效地配合其工作，当不法份子企图切断电源而使报警系统无法工作时，停电报警器便会事先发出报警。
整个电路创新之处是采用光电隔离系统设计，市电监测电路与报警电路没有电的直接联系，除此之外这个电路安全稳定，可靠，出故障少，维护放便，运行寿命长，占地空间小。
关键字：整流光电耦合器4N25音频振荡目录**—a—刖舌第1章：声光停电报警器的工作原理 (1)第2章：声光停电报警的电路结构 (2)2.1整流模块 (2)2.2光电耦合模块 (4)2.3音频振荡电路模块 (5)第3章：声光停电报警器电气原理图 (7)第4章：声光停电报警器的元件器清单 (9)第5章.声光停电报警器元器件的介绍和相关知识介绍 (10)5.1电阻 (10)5.2电容 (11)5.3-极管 (12)5.4三极管： (16)5.5光电耦合器 (21)5.6半波整流 (24)第6章：元器件的安装与焊接注意事项 (25)第7章：声光停电报警器的产品展示： (26)结束语 (30)致谢 (31)参考文献 (32)前言在当今电子科学技术高速发展的时代，电子产品和我们的生活也紧密联系在一起，电子产品也越来越多的应用在我们的日常生活中，在生活和工作中我们所使用的电脑，手机，打印机等等，这些高科技产品给我们的生活带来了极大的方便，这都要得益于科学技术的高度发展。
如今，在电子科技的高速发展下，电子产品的功能也在不断提高，而且在实际生活中的实用性非常强，这里我们介绍一个自主设计的电子产品，叫声光停电报警器。

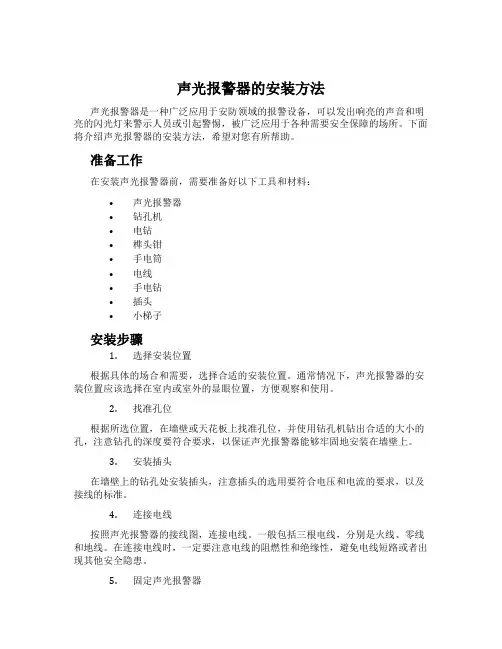

声光报警器的安装方法
声光报警器的安装方法声光报警器是一种广泛应用于安防领域的报警设备，可以发出响亮的声音和明亮的闪光灯来警示人员或引起警惕，被广泛应用于各种需要安全保障的场所。
下面将介绍声光报警器的安装方法，希望对您有所帮助。
准备工作在安装声光报警器前，需要准备好以下工具和材料：•声光报警器•钻孔机•电钻•榫头钳•手电筒•电线•手电钻•插头•小梯子安装步骤1.选择安装位置根据具体的场合和需要，选择合适的安装位置。
通常情况下，声光报警器的安装位置应该选择在室内或室外的显眼位置，方便观察和使用。
2.找准孔位根据所选位置，在墙壁或天花板上找准孔位，并使用钻孔机钻出合适的大小的孔，注意钻孔的深度要符合要求，以保证声光报警器能够牢固地安装在墙壁上。
3.安装插头在墙壁上的钻孔处安装插头，注意插头的选用要符合电压和电流的要求，以及接线的标准。
4.连接电线按照声光报警器的接线图，连接电线。
一般包括三根电线，分别是火线、零线和地线。
在连接电线时，一定要注意电线的阻燃性和绝缘性，避免电线短路或者出现其他安全隐患。
5.固定声光报警器将声光报警器安装到钻孔的位置上，并使用榫头钳将报警器固定到墙壁上。
注意报警器固定要牢固，以保证使用时不会松动或者掉落。
6.确认安装在完成以上步骤之后，使用手电筒确认报警器的安装位置是否合适，能否正常工作。
如有问题，应及时调整或更换。
注意事项在安装声光报警器时，需要特别注意以下事项：•操作人员应具备一定的电工知识和操作经验，以避免出现电器事故。
•安装位置应选择在通风良好、防潮、干燥的地方，避免影响声光报警器的使用寿命。
•安装前需要仔细阅读声光报警器的安装说明书，了解设备的性能参数和安装要求。
•安装时应按照设备的接线图和标准，正确连接电线，以避免出现电器事故。
•安装后需要进行测试，确保声光报警器的正常使用。
总结声光报警器的安装方法并不复杂，只要掌握了正确的步骤和注意事项，就能够顺利安装和使用，提高场所的安全防范能力。
声光报警器技术要求
声光报警器技术要求
设备用材都应依照最新版的国家/部委/行业/企业标准、规范和规定，所有结构材料都应是全新的。
*不仅限于以上内容，投标方应保证一个功能完整的设备，在执行合同过程中发现有任何漏项和短缺，在发货清单中并未列入而确实须由投标方供货的，并且是满足合同技术规范对合同设备的性能保证值要求所必须的，均由投标方负责将所缺的部件、技术资料等补上，且不发生费用问题。
2.供货设计条件
声光报警用于熔炼主厂房冶金行车行走时鸣笛报警，安装在冶金行车上。
3.设备设计基本条件
1）工程、水文地质条件和当地气象资料
4.设备技术参数及要求
1)设备技术参数：
颜色红色
2）设备要求：
✧声光报警器采用ABS, 经久耐用；工作性能稳定可靠，可长时间连续工作。
✧报警器声音清晰响亮。
✧外观号筒式喇叭。
✧光源采用 LED 光源 , 180清晰可视超高亮LED发光管，保证超长寿命。
✧形式采用如图：
5.质量控制与检验.
1）质量控制与检验
✧出厂时附带质量检验报告；
✧产品合格证；
✧产品说明书；
✧安装说明书
6.质量保证
1）质保期：声光报警器质量保证期为1年。
7. 交货地点
中国内蒙古赤峰金剑铜业技改工程项目现场。
1）货到现场后，由招标方，安装。
2）供货时间：商务合同形成后10日内，通知供货方发货。
【图解】火灾报警系统安装接线，秒懂！
【图解】火灾报警系统安装接线，秒懂！
部件清单：
放气指示灯、消防警铃、声光报警器、紧急启动按钮、手/自动转换开关、烟感探测器、温感探测器、灭火控制器、输入/输出模块、电工胶带。
使用电线：
红色代表火线，（正极），绿色代表零线（负极）
（一）放气指示灯接线
安装位置：门口上方
注意事项：连接的中间点要以电工胶带包起来。
（二）消防警铃连接线
安装位置：门口上方
注意事项：连接的中间点要以电工胶带包起来。
（三）声光报警连接线
安装位置：门口侧上方
（四）紧急启动按钮连接线
安装位置：门口右边
（五）手/自动转换开关连接线
安装位置：门口右边
（六）温感探测器连接线
安装位置：灭火房间的天花上
（七）烟感探测器连接线
安装位置：灭火房间的天花
（八）控制主机连接线
安装位置：靠近灭火装置的旁
（九）电磁阀与反馈装置连接线
（十）电源连接线
以上是火灾报警系统全部安装图！
兴进消防温馨提示：为了确保安装系统更加安全耐用，电线建议以金属线管包装，避免老鼠啃咬，或不小心碰到。
消防设备安装规范方案
消防设备安装规范消防喷淋头工作原理：消防喷淋头上的红色液体是一种对热极其敏感的东西。
当温度升高,他就迅速膨胀，使装他的玻璃破裂，然后玻璃内的压力传感器就会使消防喷水泵喷水。
一、消防喷淋头安装间距1。
喷淋头安装间距普通为直径 3.6 米，半径 1。
8 米; 2。
喷淋头最大保护面积为 12.5 平方； 3。
喷淋头距墙不能小于 300mm ；4。
当喷淋头与吊顶距离大于 80m,且吊顶内有可燃物时需使用上下喷;消防喷淋头分类及其适合安装的场所消防喷淋头一共有四种：分别为下垂型洒水喷头、直立型洒水喷头、普通新洒水喷头、边墙型洒水喷头；一、下垂型喷头是使用最广泛的一种喷头，下垂安装于供水支管上，洒水的形状为抛物体型，将总水量的 80~100％喷向地面.主要用于不需要装饰的场所,如车间、仓库、停车库、厨房等地.二、直立型喷头直立安装在供水支管上，洒水形状为抛物体型，将总水量的80~100％向下喷洒，同时还有一部份喷向吊顶，适宜安装在挪移物较多,易发生撞击的场所如仓库，还可以暗装在房间吊顶夹层中的屋顶处以保护易燃物较多的吊顶顶硼。
三、普通型洒水喷头既可直接安装，又可下垂安装于喷水管网上，将总水量的40%－60％向下喷洒，较大部份喷向吊顶。
合用于餐厅、商店、仓库、地下车库等场所。
四、边墙型洒水喷头靠墙安装，适宜于空间布管较难的场所安装，主要用于办公室、门厅、歇息室、走廊客房等建造物的轻危（wei）险部位。
普通分为四类：一、感烟火灾探测器;感烟火灾探测器是通过监测烟雾的浓度来实现火灾报警的探测器二、感温火灾探测器；感温火灾探测器是对火灾现场温度参数响应的火灾探测器。
按照它对环境温度或者温度变化的响应,可分为:定温、差温、差定温三种形式.三、感光火灾探测器；感光式火灾探测器:物质燃烧时,在产生烟雾和放出热量的同时，也产生可见或者不可见的光辐射。
感光式火灾探测器又称火焰探测器，它是用于响应火灾的光特性. 即扩散火焰燃烧的光照强度和火焰的闪烁频率的一种火灾探测器 .根据火焰的光特性, 目前使用的火焰探测器有两种：一种是对波长较短的光辐射敏感的紫外探测器，另一种是对波长较长的光辐射敏感的红外探测器。
声光报警器
中文名称：声光报警器英文名称：audible and visual alarm 定义：能同时发出声响和灯光信号的报警器应用学科：船舶工程（一级学科）；船舶电气（二级学科）目录概述说明设置安装要求应用领域技术参数产品特点安装说明声光报警器施工接线图展开编辑本段概述说明[1]声光报警器（又叫声光警号）是一种用在危险场所，通过声音和各种光来向人们发出示警信号的一种报警信号装置。
防爆声光报警器适用于安装在含有ⅡC级T6温度组别的爆炸性气体环境场所，还可使用于石油、化工等行业具有防爆要求的1区及2区防爆场所，也可以露天、室外使用。
非编码型可以和国内外任何厂家的火灾报警控制器配套使用。
当生产现场发生事故或火灾等紧急情况时，火灾报警控制器送来的控制信号启动声光报警电路，发出声和光报警信号，完成报警目的。
也可同手动报警按钮配合使用,达到简单的声,光报警目的。
本产品符合GB3836系列标准的要求（满足GB3836.1—2000《爆炸性环境用防爆电气设备通用要求》及GB3836.2—2000《爆炸性环境用防爆电气设备隔爆型“d”》标准），经国家指定的检测机构鉴定并取得了防爆合格证。
报警器外壳为全不锈钢壳体，灯壳抗冲击能力强，180清晰可视超高亮LED发光管，配备超强蜂鸣器，具有工作稳定，使用寿命长, 功耗低，不受污染物和水的影响等特点。
声光报警器编辑本段设置安装要求1.每个防火分区的安全出口处应设置火灾声光警报器，其位置宜设在各楼层走道靠近楼梯出口处。
2.具有多个报警区域的保护对象，宜选用带有语音提示的火灾声警报器，语音应同步。
3.同一建筑中设置多个火灾声警报器时，应能同时启动和停止所有火灾声警报器工作。
编辑本段应用领域1.钢铁厂、焦化厂、冶金厂、化工厂；2.矿山、冶炼厂；3.大型起重机械、工程车辆；4.银行、政府机关、邮政、电信、酒店、大厦、工厂商场、商铺、别墅、ATM；5.周界防越系统及保安服务公司等；编辑本段技术参数∙工作电压：DC24/AC220V∙报警电流：≤60mA∙声响等级：>120dB∙功率：25W∙线制：二总线24V（红）、GND（黑）∙安装方式：外露壁挂∙工作温度：-10℃～+55℃∙相对湿度：≤95%∙外形尺寸：183W*210L*350H mm（高×宽×厚）∙重量：约3.5kg∙颜色：红色∙材质：不锈钢板编辑本段产品特点∙25W报警音响——声音宏亮；∙防风雨电路工艺——防水、防尘；∙警灯、警号一体化——安装简便；∙交流220V触发即报警——操作简单，使用寿命长；∙多种报警声音，其他特殊语音提示可以定制；编辑本段安装说明声光报警器由探测器与报警控制主机构成，广泛应用于石油、燃气、化工、油库等存在有毒气体的石油化工行业，用以检测室内外危险场所的泄漏情况，是保证生产和人身安全的重要仪器。
报警装置安装及验收规范
报警装置安装及验收规范1、采样探头的安装位置为了确保检测泄露气体的准确性和及时性，采样探头应根据以下要求进行安装：1）可燃气体检测探头选点应选择阀门、管道接口、出气口或易泄漏处附近方圆1米的范围内，可燃气体检测探头用于大面积气体检测时可采用10～12平方米一个探头布置，也可达到检测报警效果。
2）可燃气体检测探头安装方式可采用房顶吊装、墙壁安装或抱管安装，应确保安装牢固可靠，同时应考虑便于维护、标定。
3）可燃气体检测探头安装高度：检测天然气时，采用距屋顶0.3米左右安装；4）可燃气体释放源处于露天或半露天布置的设备区内,当检测点位于释放源的最小频率风向的上风侧时,可燃气体检测点与释放源的距离不宜大于15m.注意事项：a.尽量避免腐蚀性气体、油烟、尘埃、高温、高湿环境。
b.可燃气体检测探头安装时应传感器朝下固定。
c．当检测气体密度比空气密度大的气体时，探测器安装距地面高度应大于30cm以防水溅。
d.当探头安装在露天场所时，应注意防雨。
2、报警控制主机的安装位置为了提高对现场随时可能出现的燃气泄露进行及时有效的处理。
报警控制主机应根据以下要求进行安装：1）报警控制主机应安装在值班室、仪表室等非防爆场所，严禁安装在防爆场所。
2）报警控制主机可采用壁挂、盘装等安装方式，无论何种安装方式，应确保固定牢靠，避免震动、灰尘和水，环境应符合仪器说明书要求。
3）报警控制主机安装的高度应在1.5m左右，便于调试和维护。
注意事项：a. 报警控制主机应采用相对洁净的电源，避免与大型电机设备使用同路电源。
b. 报警控制主机应外壳接地或电源插头的地线接地。
c. 报警控制主机的外壳严禁破坏，否则会影响屏蔽效果。
3、传输电缆的安装位置为了保证电缆线的使用寿命，以及提高设备检测气体的灵敏度，电缆线应根据以下要求进行安装走线：1）电缆（线）敷设前，应做外观及导通检查,确保电缆的绝缘性能。
根据探测器所检测的气体或现场气体存在的危害性来确认走线是明线、明管暗线、暗管暗线等走线方式。
