高电压技术——六氟化硫气体分解
高电压工程2(六氟化硫和气体绝缘电气设备)详解
URBAN
Conventional Sweden: 某132/10kV 变电站，两路130kV母线，两台
30MVA变压器，20台10kV开关柜
3. GIS使用现状
GIS设备自 1960’s开始实用化 , 在超高压、特高压领域变电 站使用 ,在我国 , 110～ 50 0kV电力系统中 ,GIS的应用已 相当广泛。
典型的双母线GIS 间隔：
1－母线及隔离开 关/接地开关组合 2－断路器 3－电流互感器 4－电压互感器 5－线路隔离开关 及接地开关
6－安全接地开关 7－电缆接头 8－控制柜
2. 采用GIS组合电器的好处
▲ 与敞开式相比，大大节省占地面积和空间体积，额 定电压越高，节省得越多；
▲ 运行安全可靠，GIS的金属外壳是接地的，既可防止 运行人员触及带电导体，又可使设备的运行不受污 秽、雨雪、雾露等不利的环境条件的影响；
目前国外生产GIS的公司主要有：ABB、ALSTOM、西门子、 施奈德、三菱、东芝、日立等；我国有沈阳高压开关厂、 平顶山高压开关厂、北京开关厂、西安高压开关厂等通 过合作开发方式，如西开－三菱，沈开－日立
4. GIS的发展趋势
▲高电压、大容量 ▲小型化、复合化 ▲二次智能化
母线和隔离开关/接地 开关组合
Ub 88.5 pd kV
4. 稍不均匀电场中的极性效应
与极不均匀电场中的情况相反，此时负极性下的击穿 电压比正极性时低10％左右。 因为在稍不均匀电场中不能形成稳定的电晕放电，电 晕起始电压就是其击穿电压
四. 影响击穿场强的其他因素 除电场均匀程度外，主要有：
1. 电极表面缺陷－表面越粗糙，击穿场强越低；电极表面 积越大，击穿场强越低 “面积效应”
六氟化硫分解产物
5、 防范措施
4戴好防护风镜； 5戴好耐酸手套； 6工作场所不准带入食物,更不准就地饮食与 吸烟,以上防护用品就有专柜存放,严禁带进 食堂和宿舍,这些防护用品要及时清洗,检修 人员应洗澡.
5.2 对设备安装室SF6试验室的通风换气, 氧气和SF6含量检测的规定与要求：
为防止因在危害工作人员 健康,应定期进行室内通风换气,氧气和SF6含 量检测.
1、六氟化硫气体的性质
SF6在常温、常压下是一种无色、无味、 无毒、不燃的化学惰性气体,密度约为空气的6 倍,一定压力下可液化.
其物理特性见：表l.
表1： SF6气体的物理性质
序号
1 2 3 4 5 6 7 8
性质
数值
熔点 ℃ 升华温度 ℃ 临界温度 ℃ 临界压力 MPa 质量密度 g/l 介电常数 分子量 原子的电子亲和能
比较对象
空气
绝缘油
2－3倍
空气＝1 SF6＝ 10-2
等同空气
在与固体组合时 不如绝缘油
SF6会生成有毒 因电弧分解可能
物质
爆炸油
比空气好
闪点140℃
比空气好
比油好
比空气好
比油好
比空气好
比油好
2、六氟化硫-分解产物的定义
二氧化硫SO2 SO2是SF6电气设备故障时分解的主要特征组分,正
常运行的设备中SO2的含量极少.若发生故障 时,SO2会增长10倍以上. 氟化氢HF和硫化氢H2S SF6气体在电弧下会分解氟硫离子,若水分含量较 高下会产生HF或H2S. 一氧化碳CO和二氧化碳CO2 当设备内电弧或过热灼伤固体绝缘部件时,会产生 CO和CO2.
中. ② 断路器接分闸信号,灭弧室通向高气压系统的
主阀打开,高压SF6气体自高压区顺着箭头所示方 向进入触头区.触头分离,打开位于动触头上的通道 2,给高压气体提供了出路.因此,电弧一经形成就处 于SF6气体的气流中,受到强烈冷却而熄灭. ③ 电弧熄灭后,主阀关闭,停止供气.
浅谈六氟化硫气体故障分解产物
浅谈六氟化硫气体故障分解产物作者：尤红丽李铁军来源：《科技资讯》2012年第30期摘要：通过测试SF6气体分解产物的类型和含量来诊断设备内部是否存在故障,并对故障的类型进行准确判断。
关键词：H2S 过热放电 SO2中图分类号:TM564 文献标识码：A 文章编号：1672-3791(2012)10(c)-0109-01近年来，由于制造安装工艺和内部材质等原因，使SF6电气设备内部存在绝缘缺陷乃至出现事故，SF6电气设备故障可以分为放电和过热两大类，在常温下SF6是无毒性的气体，当SF6电气设备存在故障时，故障区域的SF6气体和固体绝缘材料在热和电的作用下裂解，主要产生硫化物、氟化物和碳化物。
这些低氟化合物对人体有害，可致命。
气室中SO2、H2S的产生是内部故障的征兆，检测气室中SO2和H2S等分解产物的含量，快速诊断出SF6电气设备早期内部故障，可避免事故的发生。
1 分解产物的机理SF6电气设备内部故障时，反应式主要有：2 故障案例2.1 66 kVGIS变电站母线筒有异常声响2011年9月19日，66 kVGIS变电站母线筒有异常声响,该气室取气口与异常声响发生处约三米距离，对I母线气室进行分解物检测如下：SO2浓度146.7μl/L，H2S浓度53.1μl/L。
该气室内部可能存在高能放电故障，并涉及固体绝缘材料分解，经综合分析，及时进行了内部检查。
2.2 500 kV GIS 变电站跳闸2006年4月15日，试运行18天的某电厂500 kV GIS 5032断路器突然跳闸，从故障录波得知故障发生在C相，故障电流为7.52 kA,持续时间40 ms。
对C相气室进行解体，发现在隔离刀闸的绝缘拉杆的中间段及其附近的盆式绝缘子和均压环被电弧严重烧伤，专业人员将回收的故障气体，用SF6设备故障组分检测仪进行检测，测试结果发现50321气室气体中SO2浓度为48 μl/L,H2S为4.6 μl/L,仪器诊断为“该气室内部存在火花放电或过热性故障,并涉及固体绝缘材料的分解。
探讨六氟化硫气体分解物的分析技术
探讨六氟化硫气体分解物的分析技术摘要：为了保障电气设备的正常运转，就要采用科学合理的技术对六氟化硫（SF6）气体的分解物进行研究分析。
本文主要针对SF6气体分解物的检测管、气相色谱、电化学传感器以及电化学分析技术做出了论述，并针对红外吸收光谱、紫外吸收光谱、光声光谱等分析方法在SF6气体分解物分析中的应用进行了探讨。
通过分析SF6气体分解物能够有效监测和诊断电气设备的故障，更好的保障电器设备的有序运行。
关键词：SF6气体；分解物分析技术；电气设备故障诊断SF6气体已经被广泛运用到各种高压电气设备中，这种气体自身没有气味、颜色，也不具有毒性和可燃性，是一种化学性质特别稳定的气体，有很好的绝缘性和灭弧性能。
一般电气设备在正常运转过程中几乎没有分解物出现，这是由于SF6气体的分解温度超出了500摄氏度。
但是，如果电气设备内部出现故障，那么SF6气体会在高温电弧作用下分解产生SF2、SF3、SF4和S2F10等低氟硫化物。
这些低氟硫化物在纯净的SF6气体中会与活泼的氟原子迅速化合重新生成SF6。
然而，实际使用的SF6气体由于存在微量的空气、水分等杂质，氟原子和低氟硫化物在重新结合的过程中会与这些杂质以及故障点的绝缘介质、电极材料等发生反应，生成 HF、SO2、H2S、碳氟化物、金属氟化物、SO2F2、SOF2、SOF4、SF4、S2OF10、SiF4等一系列复杂分解产物。
其中HF、SO2等酸性分解物对设备内部金属及绝缘材料具有腐蚀作用，会加速设备绝缘劣化，导致设备发生突发性故障，从而引发电力事故。
近年来，在传统的检测管、气相色谱、化学气敏传感器和电化学分析等检测技术基础上，研究出红外吸收光谱、紫外吸收光谱、离子迁移谱和光声光谱等应用于SF6气体特征分解物的检测手段。
本文对这些检测分析方法进行了综述，并对未来SF6气体特征分解物分析技术的发展方向进行了展望。
1 传统的SF6气体分解物分析技术1.1 检测管法最早运用到商业化的SF6气体分解物分析技术就是检测管法，这是一种利用SO2、HF的酸性以及SO2的还原性与检测试剂中包含的NaOH和碘结合后产生的反应导致试剂变色，而变色带的长度与被检查物质的浓度呈正比，这样就可以从检测管的刻度直接读出被检测物质的浓度值。
基于六氟化硫气体的故障分解产物思考

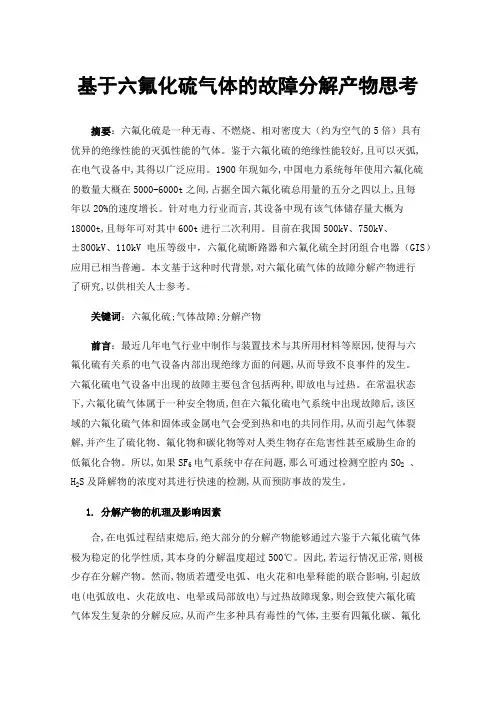

基于六氟化硫气体的故障分解产物思考摘要：六氟化硫是一种无毒、不燃烧、相对密度大（约为空气的5倍）具有优异的绝缘性能的灭弧性能的气体。
鉴于六氟化硫的绝缘性能较好,且可以灭弧,在电气设备中,其得以广泛应用。
1900年现如今,中国电力系统每年使用六氟化硫的数量大概在5000-6000t之间,占据全国六氟化硫总用量的五分之四以上,且每年以20%的速度增长。
针对电力行业而言,其设备中现有该气体储存量大概为18000t,且每年可对其中600t进行二次利用。
目前在我国500kV、750kV、±800kV、110kV电压等级中，六氟化硫断路器和六氟化硫全封闭组合电器（GIS）应用已相当普遍。
本文基于这种时代背景,对六氟化硫气体的故障分解产物进行了研究,以供相关人士参考。
关键词：六氟化硫;气体故障;分解产物前言：最近几年电气行业中制作与装置技术与其所用材料等原因,使得与六氟化硫有关系的电气设备内部出现绝缘方面的问题,从而导致不良事件的发生。
六氟化硫电气设备中出现的故障主要包含包括两种,即放电与过热。
在常温状态下,六氟化硫气体属于一种安全物质,但在六氟化硫电气系统中出现故障后,该区域的六氟化硫气体和固体或金属电气会受到热和电的共同作用,从而引起气体裂解,并产生了硫化物、氟化物和碳化物等对人类生物存在危害性甚至威胁生命的低氟化合物。
所以,如果SF6电气系统中存在问题,那么可通过检测空腔内SO2、H2S及降解物的浓度对其进行快速的检测,从而预防事故的发生。
1.分解产物的机理及影响因素合,在电弧过程结束熄后,绝大部分的分解产物能够通过六鉴于六氟化硫气体极为稳定的化学性质,其本身的分解温度超过500℃。
因此,若运行情况正常,则极少存在分解产物。
然而,物质若遭受电弧、电火花和电晕释能的联合影响,引起放电(电弧放电、火花放电、电晕或局部放电)与过热故障现象,则会致使六氟化硫气体发生复杂的分解反应,从而产生多种具有毒性的气体,主要有四氟化碳、氟化亚硫酰、氟化硫酰、四氟氧硫、二氧化硫、一氧化碳、二氧化碳、硫化氢、氟化氢、四氟化碳等。
浅谈六氟化硫气体故障分解产物
浅谈六氟化硫气体故障分解产物摘要：通过测试SF6气体分解产物的类型和含量来诊断设备内部是否存在故障,并对故障的类型进行准确判断。
关键词：H2S 过热放电SO2近年来，由于制造安装工艺和内部材质等原因，使SF6电气设备内部存在绝缘缺陷乃至出现事故，SF6电气设备故障可以分为放电和过热两大类，在常温下SF6是无毒性的气体，当SF6电气设备存在故障时，故障区域的SF6气体和固体绝缘材料在热和电的作用下裂解，主要产生硫化物、氟化物和碳化物。
这些低氟化合物对人体有害，可致命。
气室中SO2、H2S的产生是内部故障的征兆，检测气室中SO2和H2S等分解产物的含量，快速诊断出SF6电气设备早期内部故障，可避免事故的发生。
1 分解产物的机理SF6电气设备内部故障时，反应式主要有：SF6→SF4+F2SF4+H2O→SF2+2HFSOF2+H2O→SO2+2HFS2F10→SF64+SF63SF6+W→3SF4+WF6SF6+Cu→SF4+CuF23SF6+2Al→3SF4+2AlF3设备中SO2组分，部分由绝缘材料热解时直接产生，另一部分由分解产物SF4、SOF2的水解后产生，其反应式为：S F4+H2O→SOF2+2HFSOF2+H2O→SO2+2HF因此，所检测出的SO2含量是故障后SO2浓度的总量。
在故障初期其值较小，但随分解物的水解而增加。
2 故障案例2.1 66 kVGIS变电站母线筒有异常声响2011年9月19日，66 kVGIS变电站母线筒有异常声响,该气室取气口与异常声响发生处约三米距离，对I母线气室进行分解物检测如下：SO2浓度146.7μl/L，H2S浓度53.1μl/L。
该气室内部可能存在高能放电故障，并涉及固体绝缘材料分解，经综合分析，及时进行了内部检查。
2.2 500 kV GIS 变电站跳闸2006年4月15日，试运行18天的某电厂500 kV GIS 5032断路器突然跳闸，从故障录波得知故障发生在C相，故障电流为7.52 kA,持续时间40 ms。
简析六氟化硫气体故障的分解产物
简析六氟化硫气体故障的分解产物SF6設备的常见故障主要是放电和过热两种，在通常情况下，SF6设备不会产生毒性气体，但是如果产生的气体与固体的绝缘材料受热而发生了裂解的情况，就会产生大量的有毒的气体，这些气体会直接威胁到人们的生命，所以要定期对室内的二氧化硫和硫化氢等分解物进行严格的检测，从而才能有效地分析SF6设备中存在的安全隐患，从而才能采取相应的措施规避各类风险。
1 分解产物产生的机理当SF6设备出现故障后，会产生一系列的化学反应，这些化学反应发生后，会产生大量有毒的气体，绝缘材料在高温下会发生热解的问题，这些产物中含有大量的硫化物，所以在设备使用的环节中，应该对二氧化硫的含量进行检测，对二氧化硫的浓度总量进行分析。
设备在刚发生故障的过程中不会产生大量的二氧化硫，但是随着分解物的增多，二氧化硫的浓度也会上升。
2 关于六氟化硫气体分解故障的案例分析2.1 110kV GIS变电站出现跳闸事故在某電站刚刚开始运营一段时间后，变电站就出现了严重的跳闸的问题。
在对故障进行分析中，采用故障录波的形式，发现故障区域的电流达到了7.51kA，故障持续的时间为40ms。
相关的维修人员对C相气室进行了严格的观察，发现在隔离刀闸绝缘拉杆的中间部分和周围的部分的绝缘子被破坏，也发生了电弧烧伤的情况。
专业人员对此故障气体进行回收和分析，发现气体中二氧化硫的含量非常多，气体的内部存在大量的火花放电的情况，而且也出现了过热的情况，固体的绝缘材料发生了分解。
然后维修人员又对其他的气室进行了检查，发现其他的气室没有发生异常的情况，说明这次故障还没有对其他的气室造成不良的影响。
第二天，维修人员对故障气体的分解产物进行了分析，发现二氧化硫的含量非常高，但是没有发现硫化氢的存在，所以可以看出在C室的断路器断开后，有少量的二氧化硫产生。
2.2 110kV变电所GIS组合电器发生爆炸事故在预留的西母线电压互感器气室中，法兰发生了爆炸，在气室中，屏蔽罩和防潮剂在爆炸的作用力的冲击下飞出，在地面上出现了大量的爆炸的粉尘和设备，在爆炸后，维修人员对气室进行了检查，没有找到用作固定的屏蔽罩和螺丝。
科技成果——六氟化硫废气回收、净化及再利用技术
科技成果——六氟化硫废气回收、净化及再利用技术技术类别减碳技术适用范围电力行业，适用于发电企业和供电企业行业现状该技术已在国网河北省电力有限公司应用，目前在国网河北省电力公司推广率达到5%。
成果简介（1）技术原理六氟化硫废气中的水分、分解产物、粉尘等杂质通过吸附过滤方式滤除，其余杂质气体通过双塔精馏提纯技术净化分离。
六氟化硫依次通过不同分子筛的过滤器，去除粉尘等机械杂质。
在第一精馏塔内，以低温精馏液化法将空气和碳氟化物杂质在精馏塔上部排放除去，气相状态下的八氟丙烷与少量六氟化硫通过精馏塔中下部排气，至第二精馏塔再次精馏处理、降至设定温度后，第二精馏塔底部气体通过尾气处理排出八氟丙烷。
（2）关键技术1、六氟化硫废气现场快速回收技术回收前期将六氟化硫气体直接通过低温液化和蒸发汽化的换热器，回收后期起动真空压缩机与压缩机联动运行进行负压回收，在不超过临界温度的情况下，使SF6气体快速液化并储存在压力容器中。
2、废气碱洗、吸附处理技术六氟化硫废气碱洗、多级吸附处理技术主要去除水分、分解产物、有毒低氟化物絮状物粉尘等。
六氟化硫废气通过一定浓度碱液去除酸性物质，再依次通过各类吸附剂（F-03分子筛、活性氧化铝、5A分子筛、活性硅胶组成混合净化剂）去除水分、机械类杂质等。
上述吸附剂达到饱和状态后可通过解析再利用。
3、六氟化硫废气深冷双级纯化再生技术采用低温精馏液化法将空气和低氟化物杂质去除，六氟化硫废气依次通过双级精馏塔，先经过第一级精馏塔进行精馏处理，第一级精馏塔中下部排气将气相中八氟丙烷与少量六氟化硫气体排至第二精馏塔内，第二精馏塔内再次进行精馏处理，降至设定温度后，使得六氟化硫与八氟丙烷重新分层，第二精馏塔底部气体主要为八氟丙烷，检测后通过尾气处理，排出八氟丙烷。
（3）工艺流程该项目工艺主要分为三大部分，六氟化硫废气回收、吸附预处理和双塔精馏净化提存。
六氟化硫现场回收工艺流程图六氟化硫净化处理工艺流程图主要技术指标回收率不小于96.5%；净化率不低于98%；净化处理能力不低于300kg/h。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、灭弧作用
1）SF6的复合作用。
SF6某些高温电弧产物，在消弧瞬间可能复合，剩余弧柱的 介质强度可很快地恢复到某种程度的初始阶段。
(2) SF6分子具有较强的电负性，使SF6具有强大的灭 弧能力。因为SF6分子吸附自由电子后变为负离子，负离 子容易和正离子复合形成中性分子，使电弧空间的导电性 能很快消失。特别在电弧电流接近零值时，这种作用更加 显著。如果例用SF6气体吹弧，使大量新鲜的SF6分子不断 和电弧接触则灭弧更加迅速。 由于SF6气体灭弧能力强，从导电电弧向绝缘体变化 速度特别快，所以SF6断路器的开断电流大，开断时间短。 在同一电压等级，同一开断电流和其它条件相同的条件下， SF6断路器的串联断口较少。
四、SF6的绝缘特性
SF6具有优良的绝缘性能，这是它最早被用于电力设备 的原因。例如，0.3MPa压力的SF6气体的绝缘强度就可能达 到变压器油的水平，而压缩空气同样的绝缘强度要 0.6 — 0.7MPa。因此，早在四十年代SF6就开始用于电缆、高压静 电发生器中，后来才用到开关中，现在又在变压器和高压 互感器中应用。SF6用在全封闭的组合电器中，取代敞开式 分立电器的空气绝缘，使传统的变电站设备构造发生了革 命性的变化，这就是SF6绝缘性能所显示出的优越性。
二、SF6气体化学性质
SF6气体不溶于水和变压器油，在炽热的温度下，它 与氧气、氩气、铝及其他许多物质不发生作用。但 在电弧和电晕的作用下，SF6气体会分解，产生低氟 化合物，这些化合物会引起绝缘材料的损坏，且这 些低氟化合物是剧毒气体。SF6的分解反应与水分有 很大关系，因此要有去潮措施。
在电弧高温作用下，很少量的SF6会分解为有毒的SOF2、 SO2F2、SF4和SOF4等，但在电弧过零值后，很快又再结合成 SF6。因此，长期密封使用的SF6，虽经多次灭弧作用，也不 会减少或变质。电弧分解物的多少与SF6中所含水份有关， 因此，把水份控制在规定值下是十分重要的。常用活性氧化 铝或活性炭、合成沸石等吸附剂，清除水分和电弧分解产物。 SF6气体混入空气时，会使绝缘强度下降，因此断路器及 其贮气设备应保持密封。
SF6气体的高绝缘强度是由卤族化合物的负电性，即对 电子的吸附能力造成的。卤族元素中又以 F 元素的负电性 最强，它的化合物SF6仍有强负电性。在温度不太高的情况 下，产生SF6+e→SF6— 的反应，生成负离子；使空间的自 由电子减少，而负离子的活泼性差，抑制了空间游离过程 的发展，击穿不易形成，因此绝缘强度大大提高
SF6气体绝缘特性还受杂质和电极表面状况影响很大。 充入电气设备的气体如混杂了金属细屑，绝缘击穿电压将 显著下降。这种影响在工作气压越高时越显著，金属细屑 的尺寸越大绝缘强度降低越多。 电极表面如粗糙不平，局部电场增强，对绝缘强度下 降影响也很大，加工光洁度高的表面要比粗糙表面的绝缘 强度高。由于表面缺陷，凸起的出现呈随机性质，这种局 部电场增强效应也具随机性，对于面积越大的电极，局部 放电的几率也越大。这就表现为绝缘强度随电极表面积增 大而下降，并渐趋于一个稳定值。
金属屑末和电极表面突起造成的绝缘弱点可以通过老练 加以改善。老练就是对气体间隙进行多次重复放电，通过放 电燃烧缺陷（杂质、凸起），是间隙的击穿电压提高。此外， 也可以采用在电极表面覆盖绝缘薄层的方法来提高绝缘强度。
五、SF6的灭弧特性
气体中的电弧是通过分子游离而形成的导电现象，电弧 放电通道中主要是热游离方式。气体温度在 4000 — 6000K 以 上时就开始出现热游离导电现象， SF6 和空气的电导率随温 度的变化特性差异并不大，在 4000K以下没有明显的游离， 但在电弧的电极金属蒸气参与下，实际的热游离起始温度降 低到3000K左右，因此开关电弧的导电下限温度一般在 3000K 附近。 电弧的熄灭过程就是弧隙游离产物（离子、电子）的复 合、消游离，使间隙恢复到绝缘介质状态的过程，这主要通 过冷却降温，使电导率降低、消失。
LOGO
六氟化硫气体
临沂供电公司
一、SF6气体物理性质
SF6气体是无色、无臭、不燃、无毒的惰性气体，具有优良 的绝缘性能，且不会老化变质。它的比重约为空气的 5 倍。 在标准大气压下，－62度时液化。绝缘强度受电极影响大， 在均匀电场中为空气的 2 到 3 倍，在 3 个大气压下绝缘强度 与变压器油相当。在 12 个大气压下， 0 度时液化。这是它 的物理性质。
（3）SF6气体是多原子的分子气体，在电弧高温下 分解和电离的情况非常复杂。SF6气体中弧心部分导热 率低，温度高，电导率大，其外焰部分导热率高，温 度低，电导率小，所以电弧电流几乎集中在弧心部分。 因此，在SF6气体中，可以看到很细、很亮的电弧，几 乎看不到外焰部位。这也是SF6气体灭弧时间短的原因 之一。 当电弧电流减小趋近于零值时，SF6分子此时电负 性显著，从而使电流保持连续，可使细小的弧心一直 存在到极小的电流范围。SF6电弧的这种特点，使断路 器开断小电流时，也不会由于截流作用而产生操作过 电压。
Hale Waihona Puke 三、SF6气体电气特性(1)SF6分子很容易吸附自由电子，形成负离子，具 有较强的电负性。但在一定电场下，这些离子很难积累 足够的能量导致气体电离。同时因为气体中的自由电子 减少，还降低了这些电子容易使气体被击穿的危害。因 此，SF6气体具有良好的绝缘性能，在均匀电场中SF6的 绝缘强度比空气大2—3倍，在0.3Mpa压力下，绝缘强度 超过变压器油。但在不均匀电场中，其绝缘强度会下降， 因此六氟化硫断路器的部件多呈同心圆状，以使电场均 匀。
SF6气体的绝缘强度在不均匀的电场中要降低，这一点在 设计与使用中应该引起注意。随着电场不均匀程度的增大， 击穿场强下降，作为均匀电场的间隙击穿电压巴申定律，即 击穿电压（UK）与气压间隙乘积（pd）成正比，只能在很小 范围内符合。 试验数据证明，在1—25mm间隙内，只有电场强度20KV/mm 以下才符合巴申定律。因此，不能简单地靠增大间隙来提高 击穿电压，而应该注意改善结构的电场均匀性。
