滤波器的装配和调试培训
电源滤波器的安装

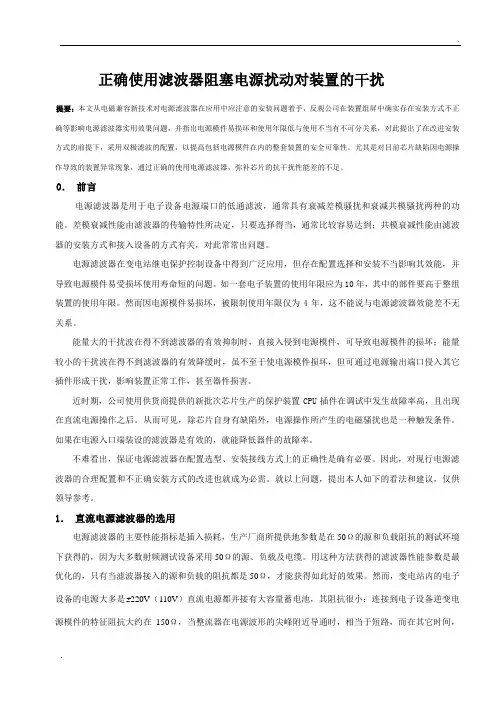

正确使用滤波器阻塞电源扰动对装置的干扰提要：本文从电磁兼容新技术对电源滤波器在应用中应注意的安装问题着手，反观公司在装置组屏中确实存在安装方式不正确等影响电源滤波器实用效果问题，并指出电源模件易损坏和使用年限低与使用不当有不可分关系，对此提出了在改进安装方式的前提下，采用双极滤波的配置，以提高包括电源模件在内的整套装置的安全可靠性。
尤其是对目前芯片缺陷因电源操作导致的装置异常现象，通过正确的使用电源滤波器，弥补芯片的抗干扰性能差的不足。
0．前言电源滤波器是用于电子设备电源端口的低通滤波，通常具有衰减差模骚扰和衰减共模骚扰两种的功能。
差模衰减性能由滤波器的传输特性所决定，只要选择得当，通常比较容易达到；共模衰减性能由滤波器的安装方式和接入设备的方式有关，对此常常出问题。
电源滤波器在变电站继电保护控制设备中得到广泛应用，但存在配置选择和安装不当影响其效能，并导致电源模件易受损坏使用寿命短的问题。
如一套电子装置的使用年限应为10年，其中的部件要高于整组装置的使用年限。
然而因电源模件易损坏，被限制使用年限仅为4年，这不能说与电源滤波器效能差不无关系。
能量大的干扰波在得不到滤波器的有效抑制时，直接入侵到电源模件，可导致电源模件的损坏；能量较小的干扰波在得不到滤波器的有效降缓时，虽不至于使电源模件损坏，但可通过电源输出端口侵入其它插件形成干扰，影响装置正常工作，甚至器件损害。
近时期，公司使用供货商提供的新批次芯片生产的保护装置CPU插件在调试中发生故障率高，且出现在直流电源操作之后。
从而可见，除芯片自身有缺陷外，电源操作所产生的电磁骚扰也是一种触发条件。
如果在电源入口端装设的滤波器是有效的，就能降低器件的故障率。
不难看出，保证电源滤波器在配置选型、安装接线方式上的正确性是确有必要。
因此，对现行电源滤波器的合理配置和不正确安装方式的改进也就成为必需。
就以上问题，提出本人如下的看法和建议，仅供领导参考。
1．直流电源滤波器的选用电源滤波器的主要性能指标是插入损耗，生产厂商所提供地参数是在50Ω的源和负载阻抗的测试环境下获得的，因为大多数射频测试设备采用50Ω的源、负载及电缆。
滤波器调试基本原理
次抑制主要受飞杆控制，当这种抑制不合格时，必须配合飞杆的调试
来调节，调试方法前面已经作具体讲解。
另外当Rx或Tx涉及到多个飞杆时，应先找准每一个飞杆所压抑制的位
置，然后遵循先将远端抑制调合格，然后逐步将近端抑制调合格。另外，
调试时，也可以采取牺牲远端抑制来顾全近端抑制的调试方法。
a
14
d)带内波动的调试方法
a
4
1.2.2 调谐杆：
公式：f=
其中：f代表频率，L代表电感（调谐杆）,C代表电容 （谐振杆）.
由上公式可以得出： 调谐杆往里进越深，L值越大，f越小。 调谐杆往外退越多，L值越小，f越大。 由此所有调谐杆往里进，通带向左移，相反所有调 谐杆外退，腔位就会整体由低偏向高频，通带向右移
a
5
1.2.3 耦合杆
方法：先将校准件连接仪表与待接物预热绿灯亮，然后按
CAL键2-PORT这时当前文件就会自动校准好，然后保持当前文件，该 文件就可以调用
校准件按类型分为：N型校准件和SMA型校准件 当产品接口是N型接口时一般选用N型校准件校准 当产品接口是SMA型接口时一般选择用SMA型校准件校准 另外，每一种产品的调试工艺文件都会有明确规定使用校准件， 我们在选用校准件时，必须调试工艺文件来执行。
调试基础知识培训
文件包含滤波器、双工器、 合路器的调试方法及仪表的
设置
a
1
一、双工器结构及调试方法 二、合路器的调试方法 三、设置仪表
a
2
1.1 双工器的组成
低端滤波器（Rx）也叫接收端，高端滤波器(Tx) 高端滤波器也叫发射端，共用 一个天线端口(ANT) 组成，如图1所示。
Rx 1点 4点
Tx
a
基础滤波器知识培训
基础滤波器知识一。
滤波器基本概念1。
滤波器是什么？滤波器（Fiｌtｅr）是频率选择器件,用于在通信系统中对通信链路中的信号频率进行选择和控制2．什么是带通滤波器（baｎdpassｆilter)？带通滤波器是指只允许指定的一段有效频率分量通过,而将高于以及低于此段频率分量进行有效抑制的器件。
此外,常见的滤波器形式还有低通,高通，低阻，高阻，带阻。
３．什么是双工器（Diplexer, Dｕpｌｅｘer)?能同时对接收和发射提供通道，并对接收和发射的频率分量进行控制的滤波器，称为双工器。
4。
无线通信用滤波器作用是什么？我们的产品在通信系统中起何作用?用在何处？我们的微波射频产品在移动通信系统中叫射频前端.框图如下：我们公司的产品主要用于提供无线通信收发信道，同时通过收/发两个带通滤波器对信号的选择和控制，抑制掉对通信频带有干扰的频率分量，同时避免了对其他通信方式所在的频带的干扰,并且有效保持接收和发射频带的隔离，提高通信质量.5.基站双工器上的低通滤波器作用是什么?为了有效抑制寄生通带，我们通过增加低通滤波器对其进行抑制。
６.什么是塔放（塔顶放大器）,有什么作用?塔顶放大器的原理就是通过在基站接收系统的前端，即紧靠接收天线下增加一个低噪声放大器（ＬNA－ Low Noiｓe Amplifiｅr）来实现对基站接收性能的改善。
塔放带来的好处是多方面的。
这主要是由于塔放从技术原理上是降低基站接收系统噪声系数，从而提高基站接收系统灵敏度，这样它起到的作用是对基站接收性能的改善.7.什么是dBｍ，ｄBi，dBd，dB，ｄBｃ？１。
dBmﻫｄBｍ是一个考征功率绝对值的值,计算公式为:１0lgＰ（功率值／1mw）。
［例1] 如果发射功率Ｐ为1mｗ，折算为dBm后为0dBm.[例2] 对于4０W的功率,按dＢｍ单位进行折算后的值应为：10lg(40W／1ｍw)＝１0lg（40０0０）＝10lg4+１0lｇ10+10ｌg1０00=46dBm.2。
基站抗干滤波器培训计划书
基站抗干滤波器培训计划书1.1概述
本项目的培训内容主要包括基站抗干扰滤波器的应用、性能指标、器件比较、工艺要求以及安装、调试、使用维护等培训。
1.2培训目标
通过培训，使管理人员，学员全面的了解基站抗干扰滤波器；
使学员进一步了解和掌握基站抗干扰滤波器相关技术知识；
掌握基站抗干扰滤波器的相关技术参数及性能指标；
使学员掌握相关技能，以保障设备正常运行；
了解基站抗干扰滤波器的工艺要求；
掌握安装、调试、使用、维护已经简单的故障排除；
1.3培训教材
对于本项目提供的全部培训内容，均提供相应的PPT、PDF或DOC格式的文件。
1.4培训方式
培训方式为集中培训，同时配有现场演示及实际操作。
1.5培训内容
1.基站抗干扰滤波器概述
2.基站抗干扰滤波器的制作工艺
3.基站抗干扰滤波器的各电气指标的定义
4.基站抗干扰滤波器操作注意事项
5.基站抗干扰滤波器安装、调试
6.基站抗干扰滤波器同类比较
7.应用案例介绍
8.常见故障分析
9.学员自由提问
10.总结
11.基站抗干扰滤波器性能指标提问
12.基站抗干扰滤波器常见鼓掌及应用提问
13.基站抗干扰滤波器实际安装操作
14.。
2024版ADS设计实验教程微波滤波器的设计制作与调试
•引言•微波滤波器基本原理•ADS 软件在微波滤波器设计中的应用•微波滤波器制作工艺流程•调试技巧与常见问题解决方案•实验案例分析与讨论•总结与展望目录01引言微波滤波器概述微波滤波器是一种用于控制微波频率响应的二端口网络，广泛应用于无线通信、雷达、卫星通信等领域。
微波滤波器的主要功能是允许特定频率范围内的信号通过，同时抑制其他频率范围的信号，从而实现信号的选频和滤波。
微波滤波器的性能指标包括插入损耗、带宽、带内波动、带外抑制等，这些指标直接影响着通信系统的性能。
设计制作与调试重要性设计是微波滤波器制作的首要环节，良好的设计能够确保滤波器的性能指标满足系统要求。
制作是将设计转化为实物的过程，制作精度和质量直接影响着滤波器的最终性能。
调试是对制作完成的滤波器进行性能调整和优化，使其达到最佳工作状态的过程。
本教程旨在介绍微波滤波器的设计、制作与调试过程，帮助读者掌握相关知识和技能。
教程内容包括微波滤波器的基本原理、设计方法、制作流程和调试技巧等。
通过本教程的学习，读者将能够独立完成微波滤波器的设计、制作与调试，为实际工程应用打下基础。
教程目的和内容02微波滤波器基本原理低通滤波器高通滤波器带通滤波器带阻滤波器微波滤波器分类工作原理及性能指标工作原理性能指标常见类型微波滤波器特点集总参数滤波器分布参数滤波器陶瓷滤波器晶体滤波器03ADS软件在微波滤波器设计中的应用ADS软件简介及功能模块ADS（Advanced Design System）是一款领先的电子设计自动化软件，广泛应用于微波、射频和高速数字电路的设计、仿真与优化。
ADS软件包含多个功能模块，如原理图设计、版图设计、电磁仿真、系统级仿真等，可满足不同设计阶段的需求。
ADS软件支持多种微波滤波器类型的设计，如低通、高通、带通、带阻等，具有强大的设计能力和灵活性。
微波滤波器设计流程确定滤波器类型和性能指标根据实际需求选择合适的滤波器类型，并确定滤波器的性能指标，如中心频率、带宽、插入损耗、带外抑制等。
滤波器的安装
滤波器的安装！个人感觉比较重要！！！！！！！图片：图片：图片：图片：网上一篇论文的部分转载！滤波器的安装滤波器如果安装不适当，仍然会破坏滤波器的衰减特性。
只有恰当地安装滤波器才能获得良好的效果，一般考虑：其一，滤波器最好安装在干扰源出口处，再将干扰源和滤波器完全屏蔽起来。
如果干扰源内腔空间有限，则应在靠近干扰源电源线出口外侧，滤波器壳体与干扰源壳体应进行良好的搭接。
其二，滤波器的输入和输出线必须分开，防止输入端与输出端线路耦合，降低滤波特性，通常利用隔板或底盘来固定滤波器。
若不能实施隔离方法，则采用屏蔽引线。
其三，滤波器中电容器导线应尽量短，以防止感抗与容抗在某频率上形成谐振。
其四，滤波器接地线上有很大的短路电流，能辐射电磁干扰，要进行良好的屏蔽。
其五，焊接在同一插座上的每根导线必须进行滤波，否则会使滤波的衰减特性完全失去。
其六，管状滤波器必须完全同轴安装，使电磁干扰电流成辐射状流过滤波器。

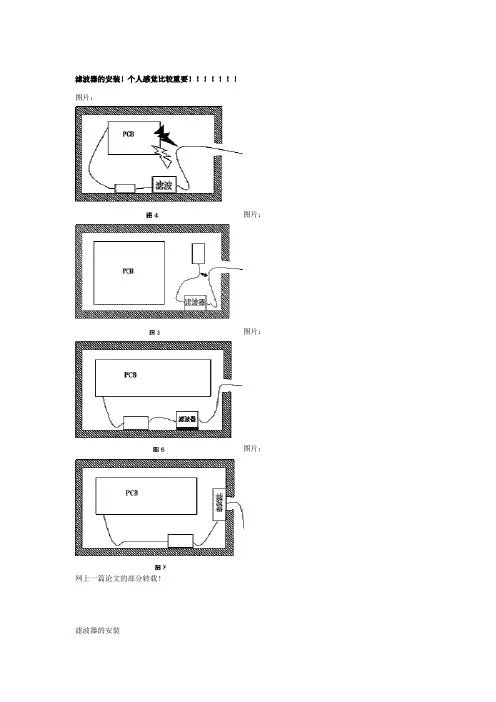

图4演示了滤波器安装时的一种常见错误，由于滤波器的输入线过长，外面进来的干扰还没经过滤波，就已经通过空间耦合的方式干扰到线路板上。
而线路板上产生的干扰可以直接耦合到滤波器的输入线上，传导到机箱外面。
造成超标的电磁发射。
图5演示了滤波器安装时的一种常见错误，由于滤波器的输入、输出线靠的太近，高电频干扰可以通过输入、输出线之间的寄生电容直接发生耦合，旁路掉滤波器，使滤波器高频滤波效果变差。
图6演示了滤波器安装时的一种常见错误，大部分滤波器内部的共模滤波电容连接到滤波器的金属外壳上，在安装时，通过将滤波器的金属外壳直接安装在机箱上实现滤波器的接地。
在这种安装方式中，滤波器的外壳没连接到机壳上，因此对于共模滤波电容悬空，起不到滤波的作用。
图7演示了滤波器安装时的正确方式，滤波器的输入线很短，并且利用机箱将滤波器的输入端和输出端隔离开。
试验一微波滤波器的设计制作与调试
做好准备。
02
微波滤波器的基本原理
滤波器的作用
信号选择
频谱分析
滤波器能够根据需要选择特定频率范 围的信号，抑制不需要的频率成分。
滤波器可用于频谱分析，将信号分解 成不同频率分量，便于研究和分析。
噪声抑制
滤波器能够降低噪声干扰，提高信号 的信噪比。
滤波器的分类
01
02
03
04
低通滤波器
允许低频信号通过，抑制高频 信号。
切割与打孔
组装与调试
根据设计要求，对介质基片进行切割和打 孔，以便组装成微波滤波器。
将切割好的介质基片与金属结构进行组装 ，并利用测试仪器进行调试，确保微波滤 波器的性能符合要求。
制作实例
设计一款中心频率为2.4GHz 的微波滤波器，采用微带线结 构。
利用光刻技术将滤波器图案转 移到介质基片上，形成导电结 构。
06
结果分析
分析方法
频谱分析
通过频谱分析仪测量微波滤波器的频率响应， 观察滤波器的通带和阻带性能。
插入损耗测量
使用网络分析仪测量滤波器的插入损耗，评 估信号通过滤波器时的能量损失。
群时延测量
通过测量信号通过滤波器的群时延，分析滤 波器对信号的相位延迟影响。
电压驻波比测试
通过测量滤波器的电压驻波比，评估滤波器 端口处的反射系数大小。
电镀材料
包括铜、镍等金属材料，用于制作微 波滤波器的导电结构。
粘合剂
用于将介质基片与导电结构粘合在一 起，常用的有环氧树脂等。
测试仪器
包括信号源、频谱分析仪、功率计等， 用于测试微波滤波器的性能。
制作工艺
金属化处理
光刻技术
在介质基片表面蒸镀一层金属膜，形成导 电结构。
1.3.1滤波电路的安装与调试
从图中可以看出，经过电容滤波后，使 半波整流电路的输出电压VL（图中红线 的波形）的脉动程度大为减弱，波形相 对平滑，达到了滤波的目的。
2013-3-26
一 电容滤波电路
一 电容滤波电路 1、在电容滤波电路中的输出电压计算 （1）半波整流电容滤波时： VL V2 （2）桥式整流电容滤波时： VL 1.2V2
滤波相关概念
？ 我们学过储能元件有什么？
电容的导电特点： 隔直流，通交流
电容和电感
电感的导电特点：
通直流，阻交流
一 电容滤波电路 电容滤波器是在负载的两端并联一个电容构成的。
一 电容滤波电路 1、工作原理
（1）在输入电压上升超过电容端电压，整流二极管V正向导通，向滤波 电容C迅速充电（同时向负载供电），电容C两端电压vC与v2同步上升， 并达到v2的峰值。 （2）在输入电压下降，而电容两端电压不能 突变，所以，v2到低于电容器两端电压时，整 流二极管V反向截止。 （3）于是电容要通过RL放电，维持了负载RL的 电流。由于RL的阻值远大于二极管的正向内阻， 所以放电很慢，电容C两端电压vC下降缓慢。
滤波电路
整流电路输出的是脉动直流电，含 有很大的交流成分（因它的大小要随时 间周期性变化），因而不能作为电子设 备的直流电源来使用。
滤波电路
滤波相关概念
将脉动直流电中的交流成分滤除掉—— 这一过程就是滤波。
滤波电路的目的——
滤去脉动电流中的交流成分，使输出量变得比较平滑。
滤波电路的方法——
利用对频率比较敏感的电路元件去抑制或旁路脉动量 中的交流分量。
I FM I L
I FM 1 IL 2
3、在电容滤波后电容的耐压应大于它实际工 作所承受的最大电压，即
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
通带隔离是指在网络分析仪的两个通道中一个通道接双工器的 ant端，另外一个通道接tx（下行端）与rx（上行端）中的任 一端时，在出现的s12或者s21曲线中带外在另外的通带频率 时值（此时另一端需要端接50欧姆负载）。图1，图2所示。 而收发隔离是指在网络分析仪的两个通道分别接rx与tx端，而 ant端接50欧姆负载时，整个频段（tx的高端点与rx的低端点 之间的带宽）或者两个通带内（rx频带内和tx频带内）s12或 者s21的值。
质的长度、低通的制作。 • 焊点有无虚焊、漏焊，焊点光滑、无毛刺
装配谐振柱、接头
•
力距的要求、物料是否齐全、装入每个谐 振腔的谐振管是否有错误。 • 接头：安装接头要先固定对角，两个螺钉， 然后打紧。
• 检查谐振管是否安装正确、紧固。 • 要求螺丝固定、整齐。螺丝无滑丝、滑头
装抽头、交叉耦合
产品型号 通 道 工作频段 插入损耗 通带波动 回波损耗 带外抑制 90dB≥1710-1880MHz 通道隔离 温度范围 端口类型 外形尺寸 90dB≥1710-1880MHz ≥80dB -25℃~+55℃ N型50Ω 188×162×50 CDMA 824MHz -880MHz ≤0.7dB ≤0.3dB ≥20dB 80dB≥909-960MHz GPM-DP3-C/G/D GSM 909MHz -960MHz ≤0.7dB ≤0.3dB ≥20dB 80dB≥824-880MHz DCS 1710MHz 1880MHz ≤0.4dB ≤0.3dB ≥20dB 90dB≥824-960MHz
•
抽头型状很重要和装入腔体的壁距都直 接影响调试的结果。 • 交叉耦合长短（强弱），影响带外抑制 也就是隔离。
• 要求各焊接点光滑、无毛刺、虚焊。抽头
线要比较平行腔体
装合盖板
• 装盖板，实际上就是将调试杆安装在盖板。
而每个孔对相应的螺杆长度。注意螺杆不 要拧了大深.(单位为mm) 要拧了大深.(单位为mm) 要求盖板表面美观，无划伤 • 打盖板时，要从中心向外开始固定。对电 批的力距要求，一般力距不要大太，力过 大容易使螺钉打滑，或滑头。
• 调试的结果达到设计指标要求。 • 在前基础上可以尽力保证指标上有一定的余量。 • 带宽：带通滤波器的通带宽度是较低和较高转 • • • •
角频率之间的频差。 差损：在电路中插入滤波器所导致的信号损耗。 带内波动：又叫带内波纹或者通带波纹。指通 带内信号幅度的起伏程度，也受限于传输媒质 的固有Q 的固有Q值，一般希望尽可能的小。 带外抑制：对不需要的频率点，信号的抑制能 力，一般希望尽可能的大。 驻波：全称是电压驻波比（VSWR）。 驻波：全称是电压驻波比（VSWR）。
图中，传输线（s12）通带内差损可以认为小于0.6db（mark1，mark2点 内），抑制大于90db（mark3点以后），反射线（s11）在通带内大于21db （mark1，mark2点内）。但是很明显，图中纵坐标显示的都是负值，这是 正确的，只是为了我们的习惯认识，我们一般象开始那样用绝对值来读取这 个图像的特性。
腔数越多抑制越好。 体积越大损耗越小。 主钉进太深就加盘，加盘损耗变大，通过功率 变小。 一般主钉不进深。以免影响通过功率。 调协螺钉越长，低电容和旁路电容会越大， 从而谐振频率会降低 抽头线越细耦合越弱。 测试时可将抽头腔附近耦合窗短路为单腔真 实值。
交叉耦合分为：电感耦合、电容耦合。
CDMA/GSM/DCS三频合路器技术指标
滤波器的装配和调试培训
• 焊接 (端口抽头、低通制做) 端口抽头、低通制做) • 装接头、兑时延（确定抽头的位置） • 装配谐振柱、 • 交叉耦合 （电容、电感） • 装合盖板 • 调试 （耦合器、有源整机联调） • 环直径大小 • 交叉耦合的制作、圆盘直径、导线装入介
焊接后的检验事项： 漏焊、虚焊、半焊、焊渣、清洗 螺钉： 产品的装配中，要注意打螺钉的力矩适当，不 能把螺钉打滑、或未打紧。 调试失败的原因： 因为焊接不良，漏焊、虚焊、焊点外形太差。 谐振柱装错，未装紧，抽头装歪等。 交叉耦合装错，也有可能导致调试失败。 （另外设计存在缺陷，使指标无法满足） 工具的使用：电批、烙铁、十字螺丝刀、扳手、 一字调试螺丝刀等
•
•
•
调试： 工具（一字螺丝刀、扳手） 仪器（ 安立矢量网络分析仪，E5071B、MS4622B、 安立矢量网络分析仪，E5071B、MS4622B、 MS4623B） MS4623B） 指标要求（根据指标要求进行调试，同时要考虑给高、低 温实验留一定的指标余量） 环境处理： 高低温实验（-40度+80度） 高低温实验（-40度+80度） 环境实验要求根据产品的实际要求进行 （高低温实验后检验、调试） 表面处理： 喷漆（表面根据客户要求如：黑色） （检查、调试） 送检质量检验。 合格后办理入库、出货。
谢谢
S21，S12：正反向传输系数（差损 ），要测幅度 和抑制（带外抑制和带内波动 ）。端口之间隔 离度。
•
• • • •
腔体器件因为独特的材料结构特点， 在移动通信中有广泛的用途，但是因为物 理和电路结构在机加工程序上不能满足完 全高精度的要求，所以很多腔体器件因此 就需要进行调试。 在腔体滤波器的调试中严格意义的讲 实际上是一种微调。微调的含义需要认真 把握： 腔体器件的各种物理结构都是对设计 中电路模型的一个仿真应用。 机加工误差的产生是需要调试的原因。 针对具体的结构我们的调试是有规律的， 这不单纯是一个经验的总结，当然经验的 总结是最关键的。
外观缺陷产生： • 焊接温度过高 • 焊接时间过长 • 焊料与母材发生反应 • 焊料、助焊剂量过大 按热源种类和加热方式： 烙铁加热、火焰加热、感应加热、热风加热 装配、调试过程中要保护好产品外观，不能有 划伤、脏污等。
滤波器的调试、测试
• 需要测试的参数主要有以下几个
S11， S11，S22输入、输出端口的反射系数（驻 波比）
