低压软启动柜故障排查

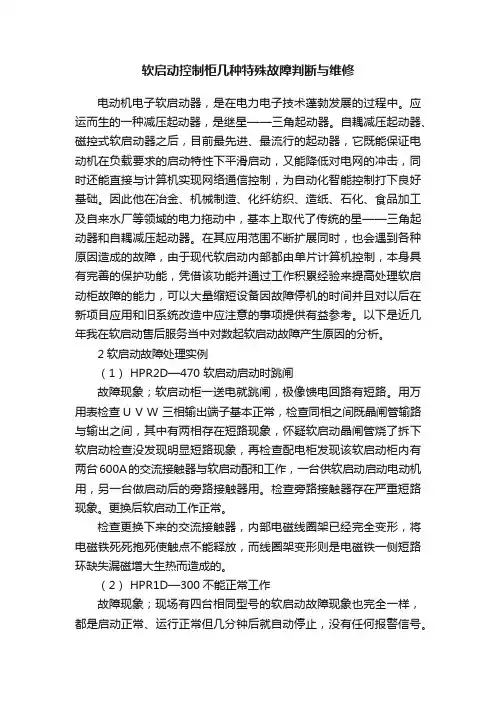

软启动控制柜几种特殊故障判断与维修
软启动控制柜几种特殊故障判断与维修电动机电子软启动器，是在电力电子技术蓬勃发展的过程中。
应运而生的一种减压起动器，是继星——三角起动器。
自耦减压起动器、磁控式软启动器之后，目前最先进、最流行的起动器，它既能保证电动机在负载要求的启动特性下平滑启动，又能降低对电网的冲击，同时还能直接与计算机实现网络通信控制，为自动化智能控制打下良好基础。
因此他在冶金、机械制造、化纤纺织、造纸、石化、食品加工及自来水厂等领域的电力拖动中，基本上取代了传统的星——三角起动器和自耦减压起动器。
在其应用范围不断扩展同时，也会遇到各种原因造成的故障，由于现代软启动内部都由单片计算机控制，本身具有完善的保护功能，凭借该功能并通过工作积累经验来提高处理软启动柜故障的能力，可以大量缩短设备因故障停机的时间并且对以后在新项目应用和旧系统改造中应注意的事项提供有益参考。
以下是近几年我在软启动售后服务当中对数起软启动故障产生原因的分析。
2软启动故障处理实例（1） HPR2D—470 软启动启动时跳闸故障现象；软启动柜一送电就跳闸，极像馈电回路有短路。
用万用表检查U V W 三相输出端子基本正常，检查同相之间既晶闸管输路与输出之间，其中有两相存在短路现象，怀疑软启动晶闸管烧了拆下软启动检查没发现明显短路现象，再检查配电柜发现该软启动柜内有两台600A的交流接触器与软启动配和工作，一台供软启动启动电动机用，另一台做启动后的旁路接触器用。
检查旁路接触器存在严重短路现象。
更换后软启动工作正常。
检查更换下来的交流接触器，内部电磁线圈架已经完全变形，将电磁铁死死抱死使触点不能释放，而线圈架变形则是电磁铁一侧短路环缺失漏磁增大生热而造成的。
（2） HPR1D—300不能正常工作故障现象；现场有四台相同型号的软启动故障现象也完全一样，都是启动正常、运行正常但几分钟后就自动停止，没有任何报警信号。
检查启动电流正常、工作电压在正常范围之内，运行电流也正常。
软启动器常见故障原因分析及维修
软启动器常见故障原因分析及维修软启动器（软启动器）是一种集电机软起动、软停车、轻载节能和多种保护功能于一体的新颖电机控制装置，国外称为SoftStarter。
软启动器采用三相反并联晶闸管作为调压器，将其接入电源和电动机定子之间。
这种电路如三相全控桥式整流电路。
使用软启动器启动电动机时，晶闸管的输出电压逐渐增加，电动机逐渐加速，直到晶闸管全导通，电动机工作在额定电压的机械特性上，实现平滑启动，降低启动电流，避免启动过流跳闸。
待电机达到额定转数时，启动过程结束，软启动器自动用旁路接触器取代已完成任务的晶闸管，为电动机正常运转提供额定电压，以降低晶闸管的热损耗，延长软启动器的使用寿命，提高其工作效率，又使电网避免了谐波污染。
软启动器同时还提供软停车功能，软停车与软启动过程相反，电压逐渐降低，转数逐渐下降到零，避免自由停车引起的转矩冲击。
二、软启动器的常见故障及故障原因分析1、在调试过程中出现起动报缺相故障，软起动器故障灯亮，电机没反应。
出现故障的原因可能是：（1）起动方式采用带电方式时，操作顺序有误（正确操作顺序应为先送主电源，后送控制电源）。
（2）电源缺相，软起动器保护动作（检查电源）（3）软起动器的输出端未接负载（输出端接上负载后软起动器才能正常工作）2、用户在使用过程中出现起动完毕，旁路接触器不吸合现象。
故障原因可能是：（1）在起动过程中，保护装置因整定偏小出现误动作。
（将保护装置重新整定即可）（2）在调试时，软起动器的参数设置不合理。
（主要针对的是55KW以下的软起动器，对软起动器的参数重新设置）（3）控制线路接触不良（检查控制线路）3、用户在起动过程中，偶尔有出现跳空气开关的现象。
故障原因有：（1）空气开关长延时的整定值过小或者是空气开关选型和电机不配。
（空气开关的参数适量放大或者空气开关重新选型）（2）软起动器的起始电压参数设置过高或者起动时间过长。
（根据负载情况将起始电压适当调小或者起动时间适当缩短。
高压低压配电柜的故障排查与修技巧
高压低压配电柜的故障排查与修技巧在现代电力系统中，高压低压配电柜起着至关重要的作用。
然而，由于各种原因，这些配电柜在使用过程中可能会出现各种故障。
本文将介绍一些常见的高压低压配电柜故障，并提供相应的排查和修复技巧。
一、断路器故障高压低压配电柜中最常见的故障之一是断路器故障。
断路器负责切断和接通电路，保护电力设备和线路的安全运行。
当发现断路器无法正常切断或接通电路时，首先应检查以下几个方面：1. 联系器的焊接情况。
断路器的联系器接触不良或焊接破损可能导致故障。
检查并清洁或更换焊接破损的部件。
2. 触头的磨损。
长时间使用后，触头可能会磨损，导致接触不良。
查看并更换磨损的触头。
3. 动作电磁铁的故障。
检查动作电磁铁是否正常工作，若有故障，则需要更换或修复。
二、保护装置故障高压低压配电柜的保护装置用于监测电路的电流和电压，并在异常情况下切断电路以保护设备和线路的安全。
当保护装置无法正常工作时，应考虑以下几种可能原因：1. 电流互感器故障。
电流互感器用于检测电路的电流大小，若互感器存在故障，保护装置可能无法准确判断电流大小。
检查互感器是否损坏，并进行必要的修复或更换。
2. 电压互感器故障。
电压互感器用于检测电路的电压大小，若互感器存在故障，保护装置可能无法准确判断电压大小。
检查互感器是否损坏，并进行必要的修复或更换。
3. 故障电流设置值不正确。
保护装置的故障电流设置值需根据实际情况进行调整，若设置不正确，则可能导致误操作。
检查并校准故障电流设置值。
三、接地故障接地故障是高压低压配电柜中常见的安全隐患之一。
当发现接地电流过大或接地电阻异常时，应考虑以下几个排查方法：1. 检查接地线路是否存在断开或接地电阻过高的情况。
消除断开或修复接地线路，降低接地电阻。
2. 检查接地电极的质量。
接地电极的质量直接影响到接地电阻，应确保接地电极材料和连接良好，如有必要，更换接地电极。
3. 检查接地系统的连续性。
确保接地系统的各个部分之间连接良好，不出现松动。
高压低压配电柜的故障诊断与排除方法
高压低压配电柜的故障诊断与排除方法配电柜是电力系统中必不可少的设备，它能够对电能进行分配和控制，保障电力系统的安全稳定运行。
然而，在实际运行中，配电柜也会出现一些故障。
本文将介绍高压低压配电柜常见的故障和相应的诊断与排除方法。
一、高压低压配电柜的常见故障1. 保护装置故障：保护装置是配电柜中至关重要的一部分，它能够检测电流、电压和温度等参数，并在异常情况下切断电源以保护电气设备。
保护装置故障可能导致误动作或无法正常工作的情况。
2. 开关断路器故障：开关断路器是配电柜中常见的控制元件，用于切断或接通电路。
开关断路器故障可能导致无法正常切断电源或无法接通电路的情况。
3. 过载和短路：过载和短路是配电柜中常见的故障，可能导致电气设备损坏甚至火灾。
过载是指电流超过设备额定值，而短路是指电路中出现直接接触的导体。
4. 绝缘故障：绝缘故障是指电路中的绝缘被破坏或降低，导致电流绕过正常路径流动。
绝缘故障可能导致设备损坏、电弧故障等危险情况。
二、故障诊断与排除方法1. 原理图和参数检查：当配电柜出现故障时，首先需要参考原理图和参数表，检查电路连接是否正确，是否有元件损坏或松动等异常情况。
检查时应确保电源已切断，以免触电风险。
2. 保护装置测试：使用专门的测试仪器对保护装置进行测试，包括电流保护器、电压保护器和温度保护器等。
测试结果应与参数表中的数值进行对比，判断保护装置是否正常工作。
3. 断路器状态检查：检查开关断路器的位置、状态和连接情况。
如发现断路器异常，可尝试手动复位或更换故障断路器。
4. 过载和短路排查：在调试过程中，使用电流表或热像仪等工具监测电流和温度变化。
如发现超过设备额定值的电流或异常高温，需查找并排除过载或短路故障。
5. 绝缘测试：配电柜中的绝缘应定期进行测试，以确保绝缘性能满足要求。
使用绝缘电阻测试仪对电路进行绝缘测试，如发现绝缘电阻过低，需检查绝缘材料是否受潮或老化。
6. 故障记录与分析：在排除故障后，应及时记录故障的原因和排除方法，并进行故障分析。
电机软启动器的故障分析及优化方案
电机软启动器的故障分析及优化方案电机软启动器是一种用于实现电机启动时的无冲击、无振动的装置，其主要作用是减少电机启动时的电流冲击，避免对电网和电机本身造成损害。
在实际使用中，电机软启动器有可能出现故障，可能的原因及解决方案如下：1. 电压不稳定：当电网电压不稳定时，电机软启动器可能无法正常启动，甚至损坏。
解决方案是安装稳压器或升级电网变压器，以确保电压稳定。
2. 控制系统故障：软启动器的控制系统可能存在故障，导致无法启动或停机。
解决方案是检查控制系统及其电子元件，修复或更换故障元件。
3. 过载或电流过大：软启动器可能由于电机过载或电流过大而损坏。
解决方案是增加软启动器的容量或调整电机的负载，以减少电流冲击。
4. 过热保护触发：软启动器可能由于过热而无法正常工作，触发过热保护功能。
解决方案是增加冷却系统或更换散热装置，以提高散热效果。
5. 电机接线错误：软启动器的接线易受错误连接的影响，导致启动困难或故障。
解决方案是检查电机接线，确保正确连接。
针对以上故障，可以采取以下优化方案：1. 定期维护：定期对软启动器进行检查和维护，检查控制系统、电子元件和接线是否正常，及时发现并修复潜在故障。
2. 安装电流监测器：在软启动器的输入和输出端安装电流监测器，监测电机的启动过程中的电流变化，及时发现电流过大或过载情况，采取相应措施。
3. 引入软启动器保护系统：安装软启动器保护系统，监测软启动器工作状态，一旦出现故障，保护系统会自动断开电源，避免进一步损坏。
4. 确保电网稳定性：与电网供应商合作，确保电网的稳定性和可靠性，减少电压波动对软启动器的影响。
5. 增加散热措施：增加散热装置、风扇等散热措施，提高软启动器的散热效果，降低过热风险。
电机软启动器的故障分析及优化方案主要包括定期维护、安装电流监测器、引入软启动器保护系统、确保电网稳定性和增加散热措施。
通过采取这些措施，可以提高软启动器的可靠性和稳定性，延长其使用寿命。
低压开关柜常见故障及处理方法
低压开关柜常见故障及处理方法一、低压开关柜常见故障：1.电器元件损坏：低压开关柜中的电器元件如断路器、接触器、熔断器等可能会因长期使用或外部因素损坏，导致设备不能正常运行。
2.线路短路：低压开关柜中的线路可能会因绝缘损坏、接触不良等原因导致短路，造成设备停电或者烧毁。
3.过载：低压开关柜中的负载超过额定电流容量会引起过载，导致开关器件受损或烧毁。
4.温升过高：低压开关柜在长时间高负荷运行下，由于内部电器元件损耗产热，可能会导致温升过高，进而影响设备的正常运行。
5.电源故障：低压开关柜的供电线路或者电源设备可能会发生故障，导致设备无法正常供电。
6.过压或欠压：低压开关柜在过压或欠压情况下，由于设备电气参数超过了额定值，可能会造成设备损坏或无法正常工作。
二、低压开关柜常见故障处理方法：1.电器元件损坏处理方法：-损坏的电器元件需要更换为新的设备，确保其符合规格和要求。
-设备更换后需进行测试和验收，确保安装正确并且能够正常运行。
2.线路短路处理方法：-首先需要切断电源，避免进一步损害设备和人员伤害。
-检查线路是否有损坏，如发现问题，需要修复或更换受损的线路。
-检查线路的绝缘情况，确保没有绝缘损坏的地方。
-确保线路连接良好，避免接触不良导致线路短路。
3.过载处理方法：-检查负载情况，确保不超过低压开关柜的额定电流容量。
-如需增加负载，可以考虑添加额外的低压开关柜来分担负荷。
-检查开关器件的额定电流容量，更换不符合要求的设备。
4.温升过高处理方法：-检查低压开关柜的通风情况，确保良好的空气流通。
-检查电气元件的正常工作，是否存在损坏或制冷不良等问题。
-如有需要，可以增加降温设备如风扇或散热片。
5.电源故障处理方法：-检查电源线路和设备是否与低压开关柜的连接良好。
-如发现电源线路有损坏，需要进行修复或更换。
-检查电源设备是否正常工作，如有问题需及时修复或更换。
6.过压或欠压处理方法：-安装过压保护和欠压保护装置，能够及时切断电源保护低压开关柜。
高压低压配电柜的检修与排除故障方法
高压低压配电柜的检修与排除故障方法配电柜作为电力系统的重要组成部分，承担着电能分配和保护的功能。
然而，由于长期使用或其他因素，配电柜可能会出现各种故障，给电力系统带来不可忽视的安全隐患。
因此，对高压低压配电柜的检修与排除故障方法进行全面的了解和掌握显得尤为重要。
本文将介绍配电柜的常见故障和相应的排除方法，以便于及时解决问题并确保电力系统的正常运行。
一、配电柜的常见故障及排除方法1. 供电异常供电异常是配电柜故障的一种常见情况，可能是由于市电中断、主断路器跳闸或者供电线路故障导致。
在遇到供电异常时，我们应先检查市电接入点的熔断器是否正常，并确保主断路器处于闭合状态。
如果这些正常，就需要排查配电柜供电线路是否短路或接触不良，及时修复或更换损坏的部件。
2. 过载保护器跳闸过载保护器是为了保护供电电路和设备，当电流超过额定值时会自动切断电路，避免电线过热或设备损坏。
如果过载保护器经常跳闸，说明负载超过了所能承受的限度。
解决方法是分析并计算负载的功率，确保负载在规定范围内。
如果仍然无法解决问题，可能需要更换额定电流更高的过载保护器。
3. 温升过高配电柜长时间运行后，温度可能会上升，超过了标准范围。
这很可能是由于柜体通风不良或元器件散热不良导致的。
在这种情况下，需要检查配电柜的通风情况，是否有堵塞或者灰尘积聚的现象，并及时清理。
如果温升问题依然存在，可以考虑增加散热设备或者更换低功耗元器件。
4. 绝缘击穿绝缘击穿是指配电柜中的绝缘材料受到外界电压的作用，使绝缘性能下降而引起的故障。
遇到绝缘击穿时，首先需要断开电源，然后检查绝缘部件是否有损坏、粘污或老化等情况。
如发现有问题，要及时更换，并注意检查其他部件的绝缘性能，确保整个配电柜的安全可靠。
5. 过电流和短路过电流和短路是非常危险的配电柜故障，可能会导致火灾和设备损坏。
当发生过电流或短路时，我们应立即断开电源，并检查故障点。
可以通过安装熔断器或过电流保护器来限制过大的电流，并采用绝缘隔离措施，避免短路故障的发生。
矿用隔爆兼本质安全型低压交流软起动器故障分析与解决方法
矿用隔爆兼本质安全型低压交流软起动器故障分析与解决方法摘要随着科技的进步，社会的发展，先进的电气技术，工艺进入了煤矿企业。
软制动启动技术等都得到了广泛的应用。
但是随着设备的不断更新，对广大的矿井维修电工们提出了越来越高的要求。
该设备逐步替代原QJZ-400/1140矿用隔爆真空磁力启动器，该设备使用的过程中也暴露出来。
针对该设备的常见故障，如何准确、安全、快速的判断、分析处理。
是广大矿井维修电工必须解决的重要问题关键词常见故障准确快速处理矿用隔爆兼本质安全型低压交流软启动器具有性能可靠、动作准确、保护功能齐全、安全系数、适用范围广等特点在铁煤集团各个矿山井上下已得到了广泛应用。
但是该设备的故障问题也影响了煤炭开采工作的顺利进行。
如果不能及时的快速排除故障，极有可能造成终断生产的严重后果。
那么，如何快速的发现故障点，准确的辨别故障种类，如何采用合理、有效、安全的方式、方法解决处理故障。
是广大矿井维修电工必须掌握的知识。
本文结合作者多年的工作经验针对 QJR2-800/1140（660）矿用隔爆兼本质安全型低压交流软启动器的常见故障进行分析，以为矿井维修电工故障排除工作的顺利开展提供帮助。
1 工作原理软起动器主回路采用三对反并联晶闸管，采用智能化控制技术，通过电流的闭环调节来完成电压斜坡、电流斜坡、功率斜坡和转矩斜坡，实现电机的软起动。
软起动器接到起动信号，本秀控制器执行软起动过程，软起动完成后，旁路交流真空接触器KM吸合，晶闸管停止工作，电机全压运行。
软起动器接到停止信号后，执行停车过程，旁路交流真空接触器KM释放。
在停车期间，漏电闭锁检测电路工作，对主回路进行漏电检测，若有漏电，则闭锁软起动器，禁止起动。
图1 QJR2-800/1140（660）矿用隔爆兼本质安全型低压交流软启动器原理图2 故障现象和故障处理2.1 故障现象一合上电源转换开关HK后，显示屏无显示。
如图1，当 QJR2-800/1140（660）矿用隔爆兼本质安全型低压交流软启动器电源转换开关HK闭合以后，控制变压器T 一次侧得电，二次侧输出220V\120V\36·V三种交流电压等级。
